Montaż markizy bocznej Bora Selt

Markizę boczną Bora można mocować w trzech konfiguracjach, biorąc pod uwagę sposób mocowania uchwytu odpowiedzialnego za mocowanie z belką przednią. Każdy z wariantów umożliwia pewne i szybkie zamocowanie belki przedniej w uchwycie.

DOSTĘPNE WYMIARY:
Szerokość: od 110 do 400cm
Wysokość: od 110 do 200cm

Instrukcja Montażu – Zobacz PDF
Karta Katalogowa – Zobacz PDF

1. Słupek przedni montowany do podłoża twardego, stosowana jest płyta stopy stała

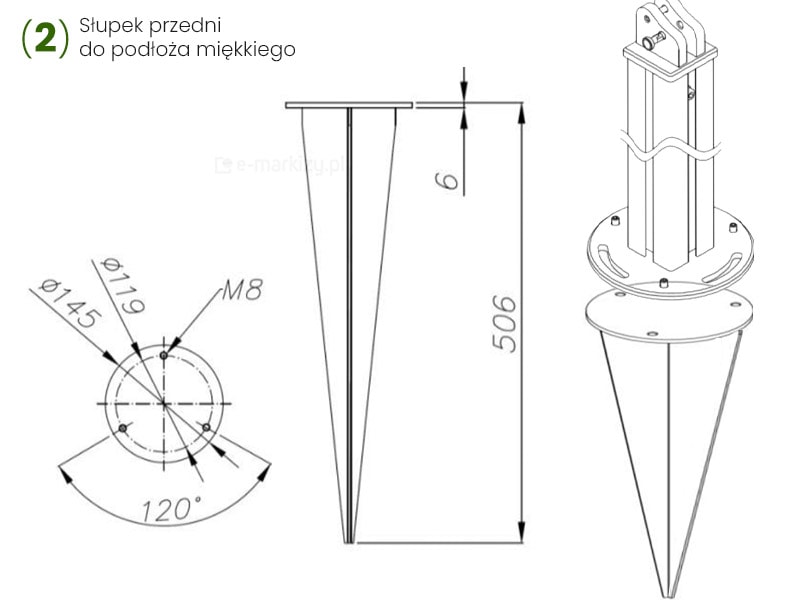

2. Słupek przedni montowany do podłoża miękkiego, stosowana jest kotwa do gruntu

3. Bez zastosowania słupka przedniego, montaż do ściany

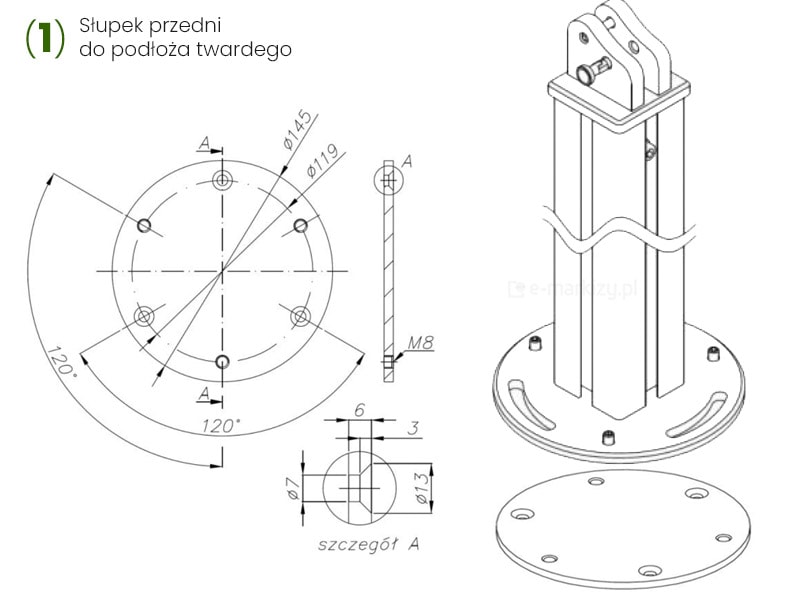

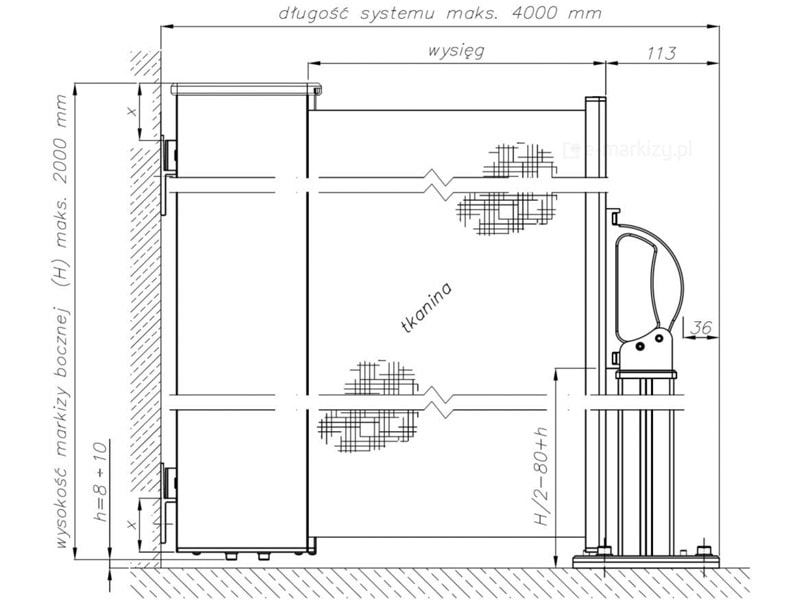

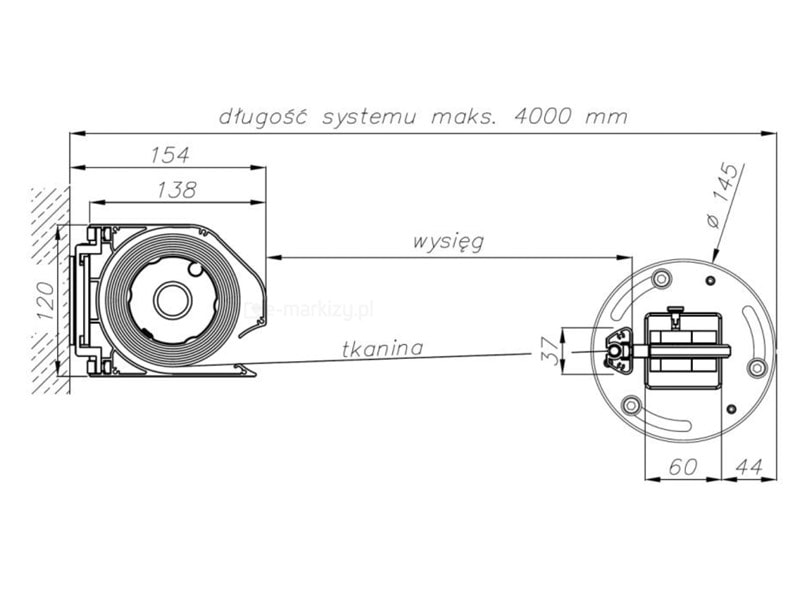

Wariant 1

Montaż markizy do twardego podłoża (np. beton) za pośrednictwem elementów: uchwyt stały + płyta stopy stała.

Wariant 2

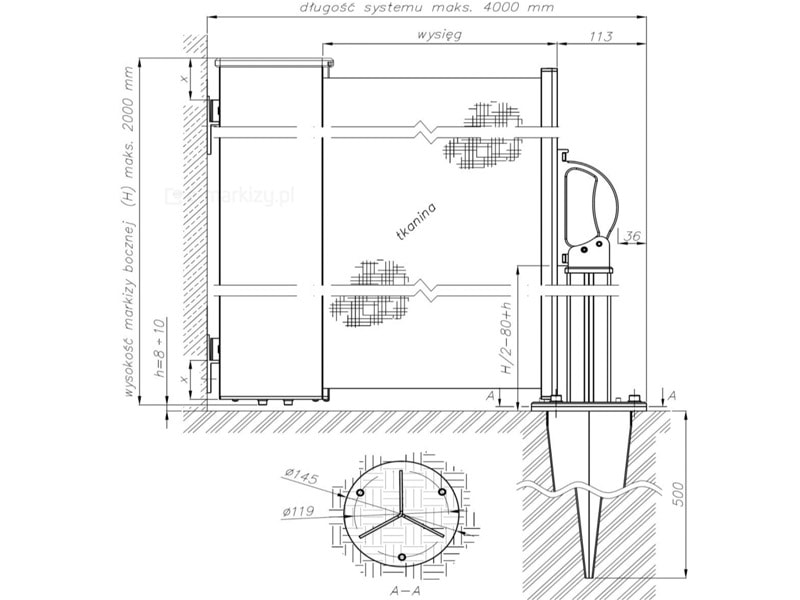

Montaż markizy do miękkiego podłoża – (gruntu) za pośrednictwem elementów: uchwyt stały + element mocowania do podłoża naturalnego

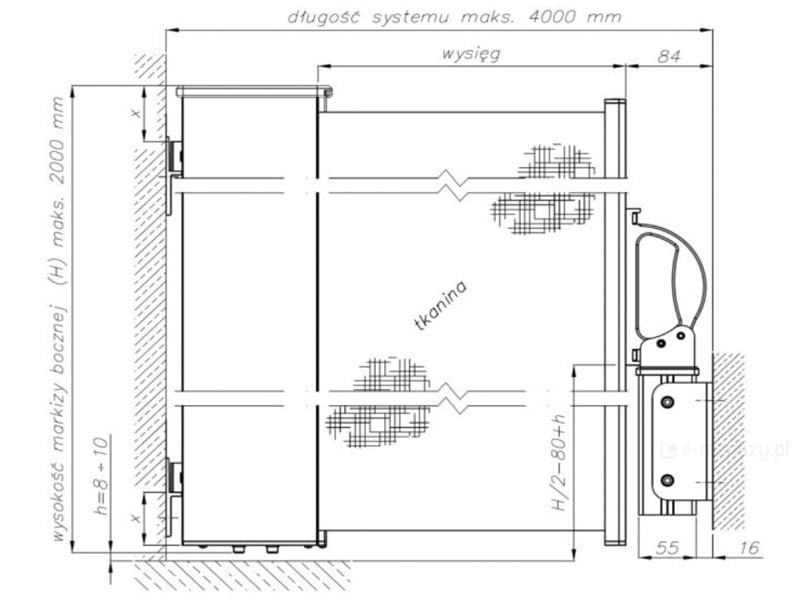

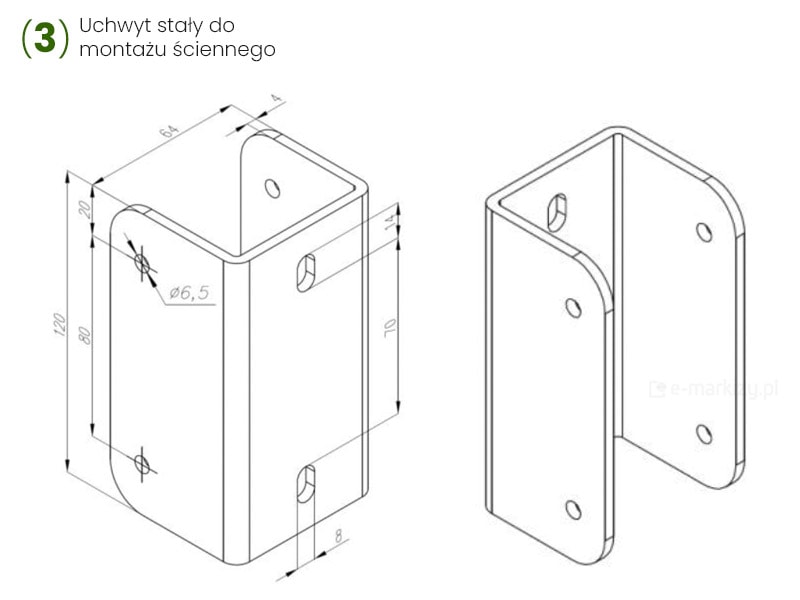

Wariant 3

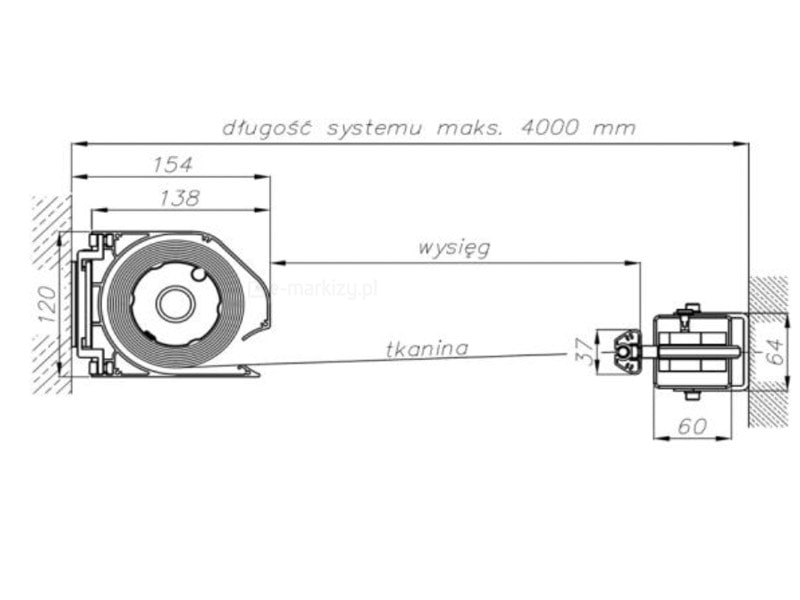

Montaż markizy bez zastosowania słupka przedniego – montaż uchwytu do ściany lub innej powierzchni pionowej

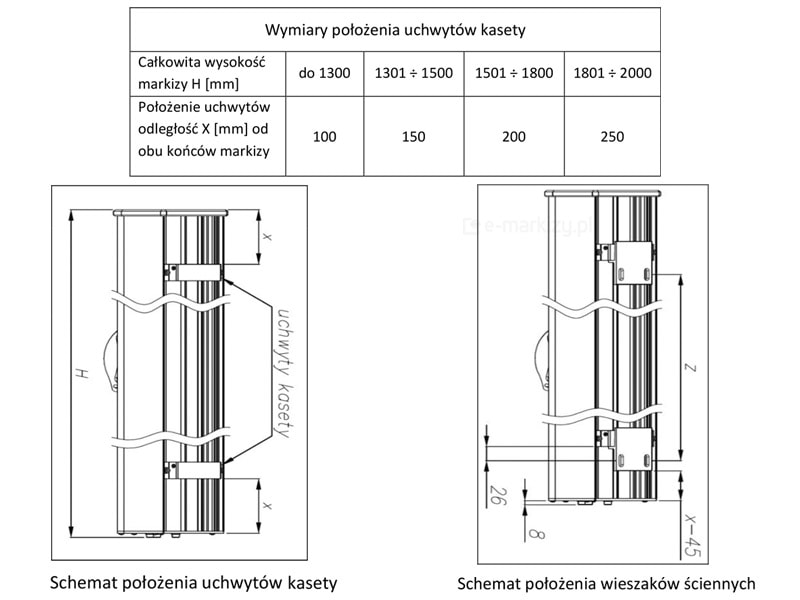

Uchwyty kasety

Po rozpakowaniu produktu należy zwrócić uwagę na zamocowane uchwytów kasety. Położenie tych uchwytów jest uzależnione od wysokości markizy.

Wyznaczenie wymiarów pod wieszaki kasety

Najprostszym sposobem wyznaczenia wysokości położenia otworów pod ścienne wieszaki kasety jest założenie ich na uchwyty kasety i odczytanie wymiaru, który na rys. poniżej przedstawiony jest, jako wymiar „Z”. Należy również zapamiętać o odpowiedniej odległości od podłoża.

Instrukcja Montażu – Zobacz PDF

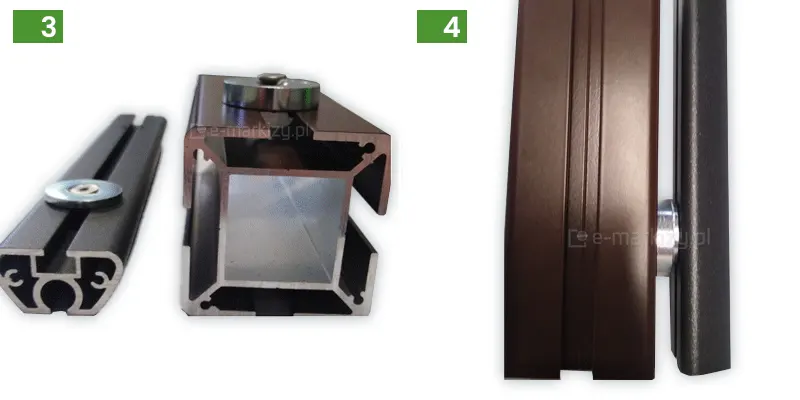

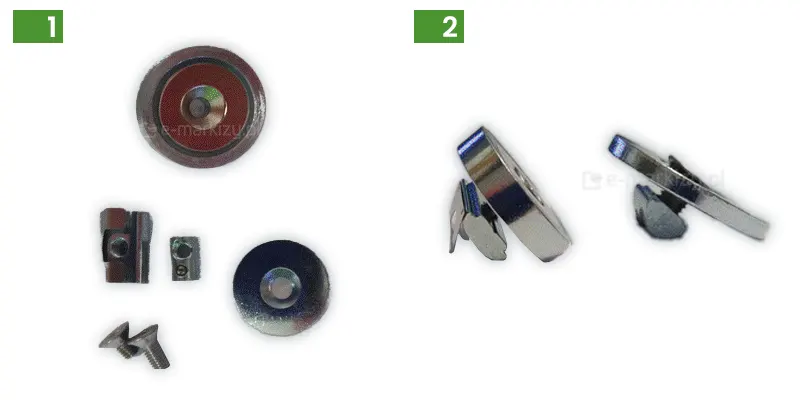

Magnes stabilizujący markizę

Jeżeli markiza boczna wyposażona jest w słupek (nie uchyt), to wtedy magnes jest w standardzie i wsuwany jest w słupek oraz belkę przednią. Stabilizuje on konstrukcje przy rozwiniętej markizie. Można go zastosować, choć nie trzeba.

ORIENTACYJNA WAGA MARKIZY BORA (kg)
Wysokość H (mm)	Szerokość całkowita S (mm)
Wysokość H (mm)	1100-1200	1201-1800	1801-2400	2401-3000	3001-3600	3601-4000
1100	19	23	23	23,5	24	24,5
1300	22	23,5	23,5	24	24,5	25
1500	23	26	26	26	28	28
1800	25	27	27,5	29	30	30,5
2000	28	28,5	28,5	29,5	30,5	31

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY BORA

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy parawanu tarasowego, czyli markizy bocznej Bora firmy Selt wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
