Montaż markizy Jamaica

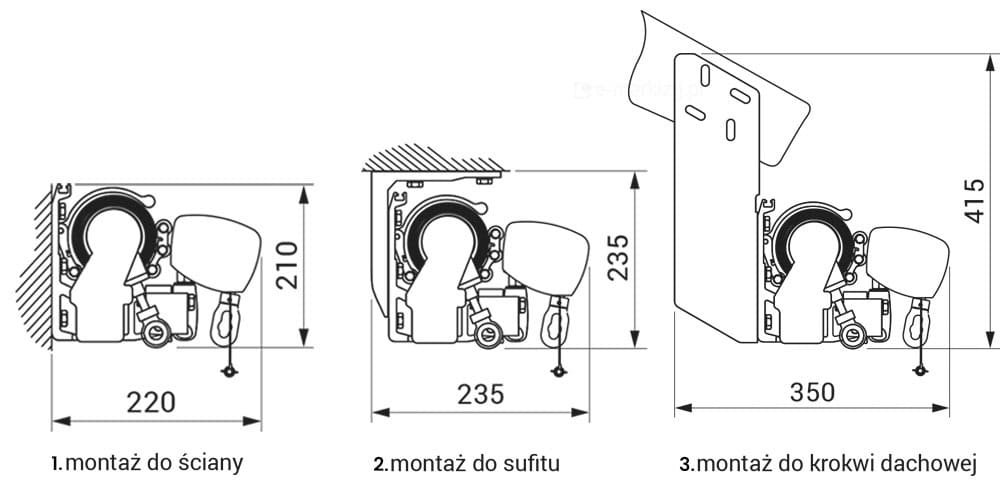

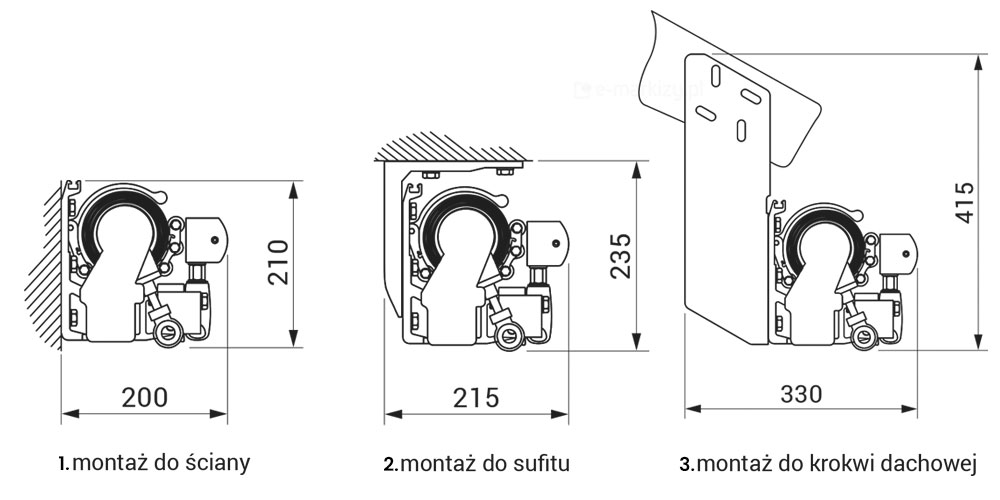

Sposoby Montażu Markizy

Montaż markizy Jamaica: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Instrukcja Montażu – Zobacz PDF

Instrukcja Montażu Markizy – Zobacz Film

Wymiary w wersji Volant

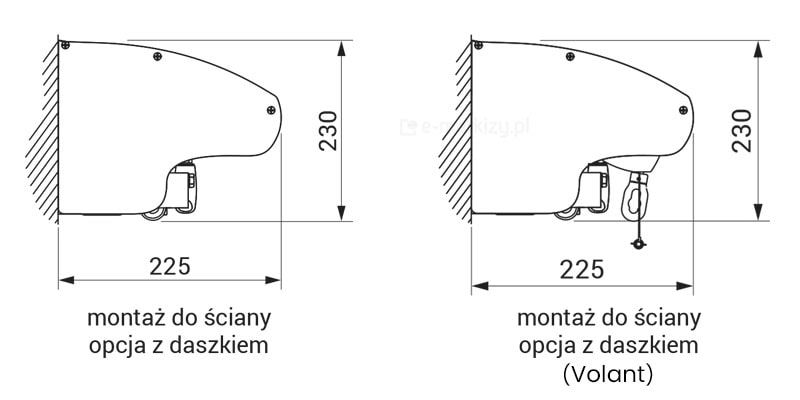

Wymiary z zastosowaniem półkasety

W przypadku montażu ściennego, do markizy możemy zastosować półkasetę ochronną. Zapoznaj się z informacjami o markizie tarasowej Jamaica. W linkach powyżej znajdziesz instrukcję montażu, obsługi i bezpiecznego użytkowania, w której opisujemy specyfikację markizy, przedstawiamy sposób jej montażu na uchwytach oraz ogólne wytyczne podłączenia napędu elektrycznego, a także codziennego korzystania z osłony w bezpieczny sposób. Dostępne są także filmy z montażu markizy tarasowej. Poniżej przedstawiamy kluczowe dla montażu informacje z instrukcji obsługi oraz wizualizacje zamontowanej markizy.

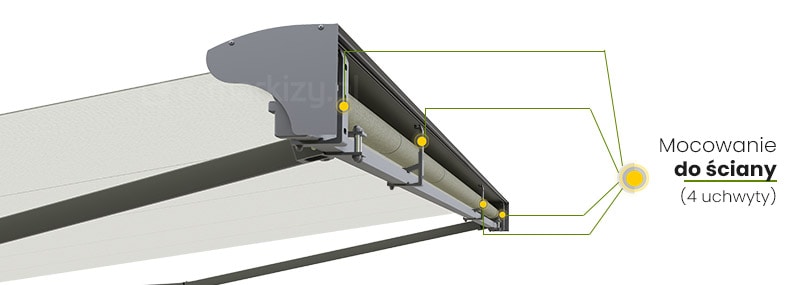

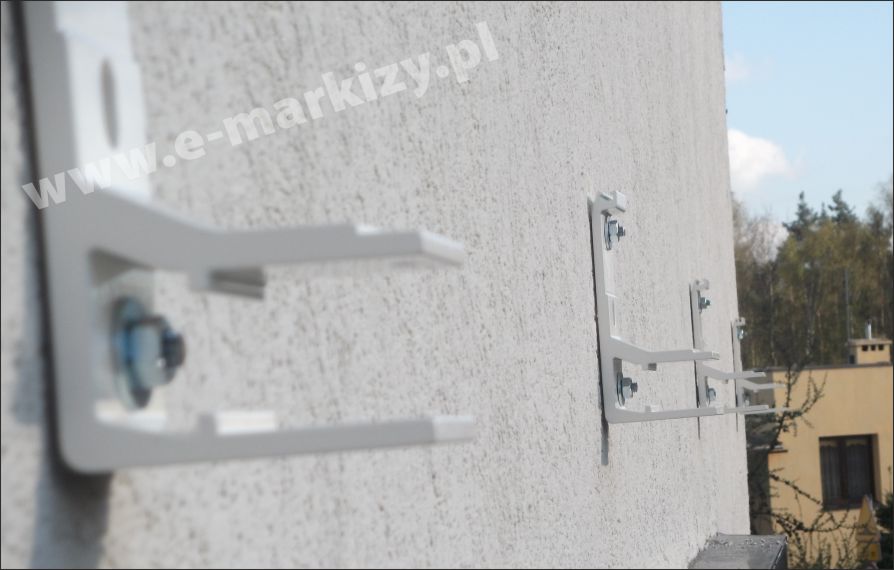

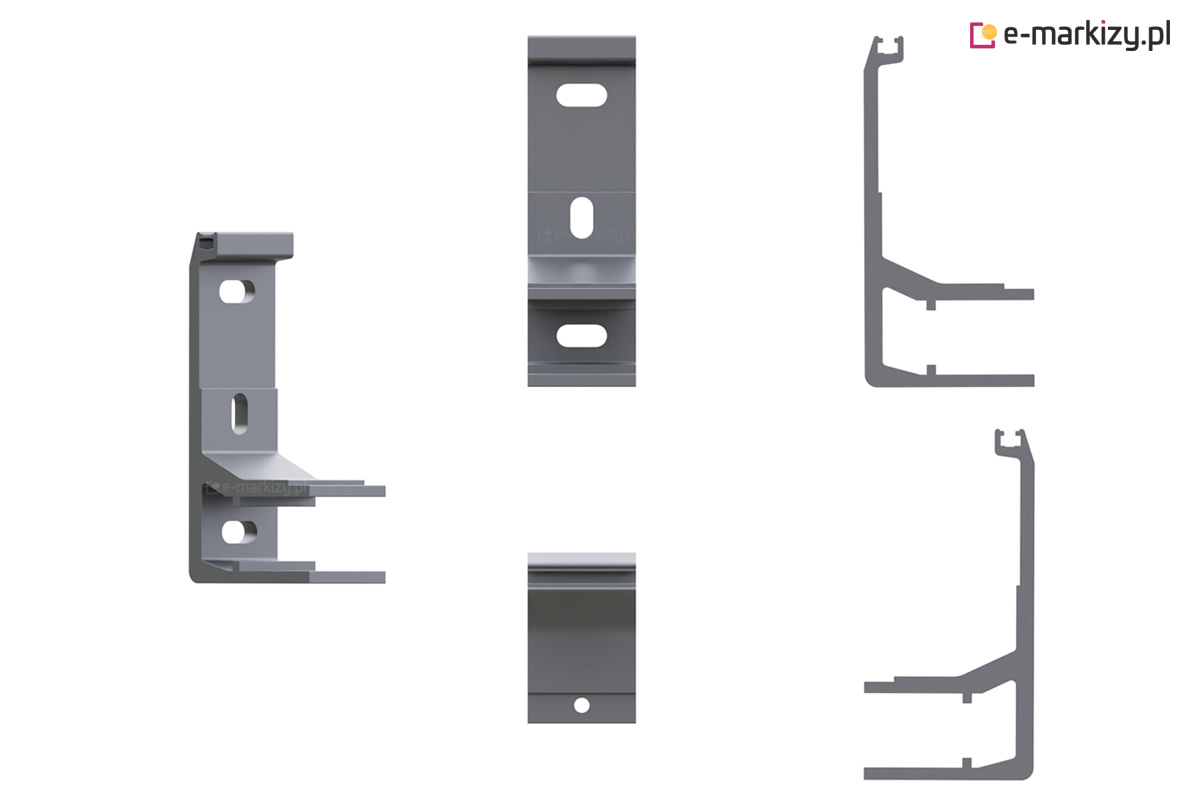

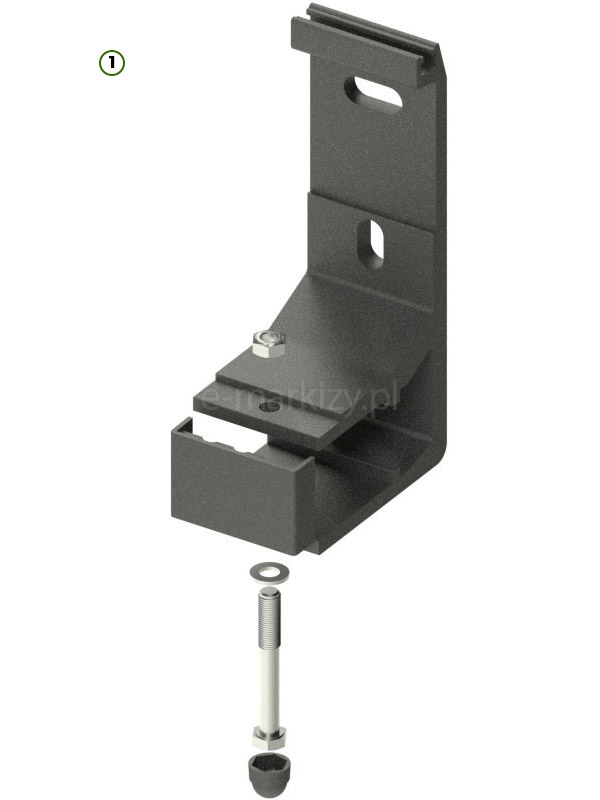

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

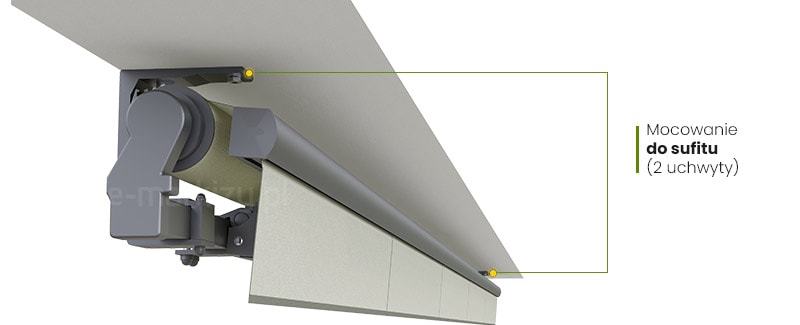

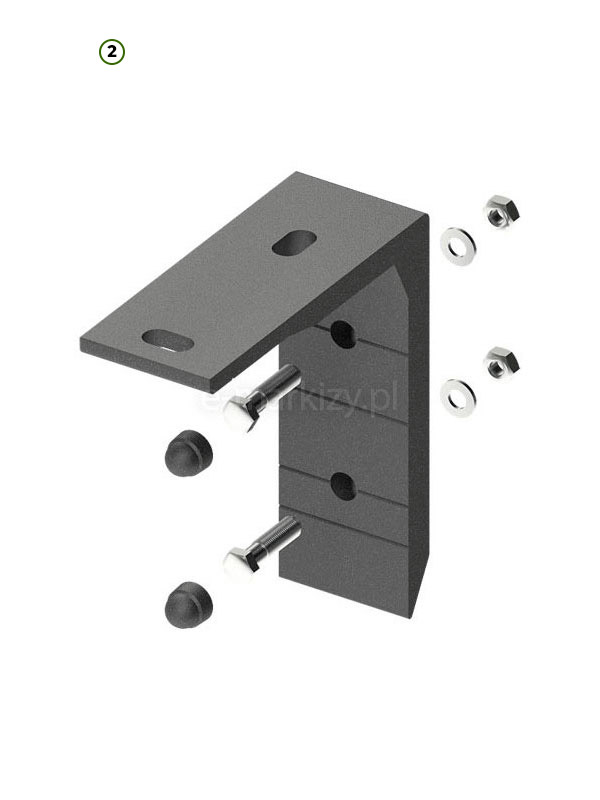

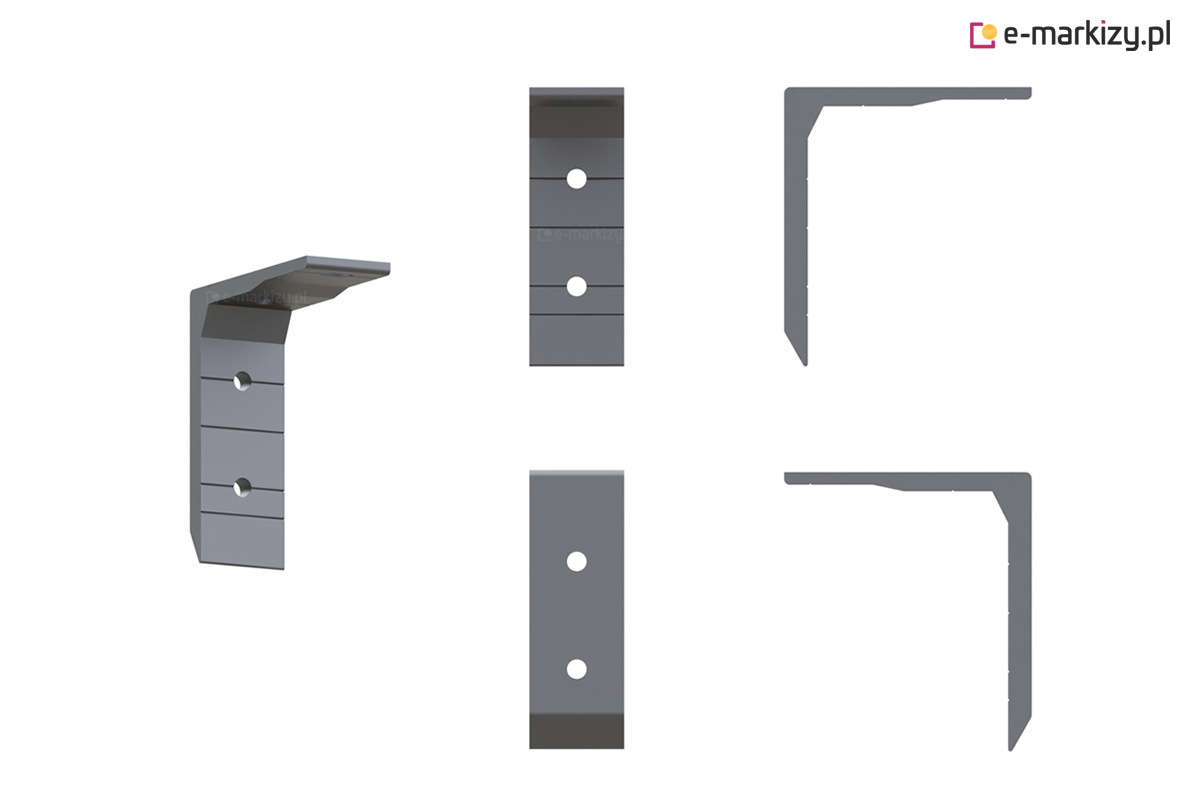

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

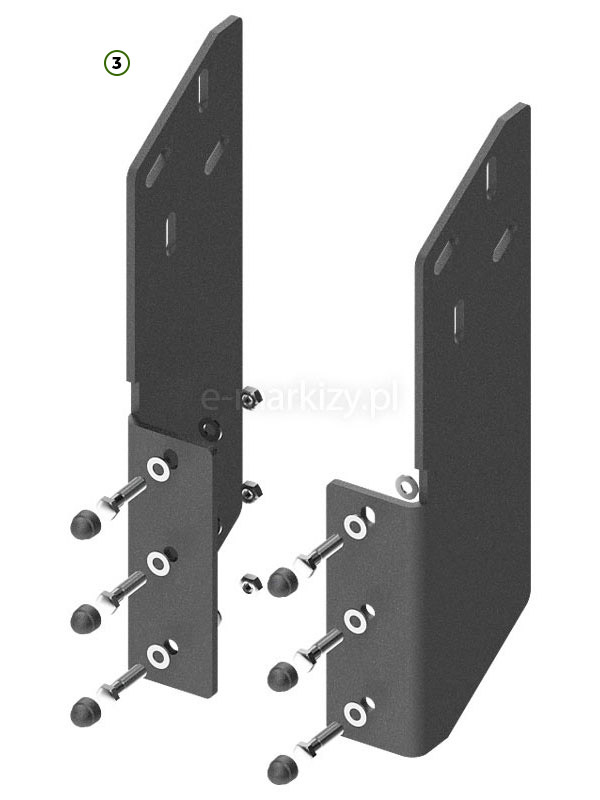

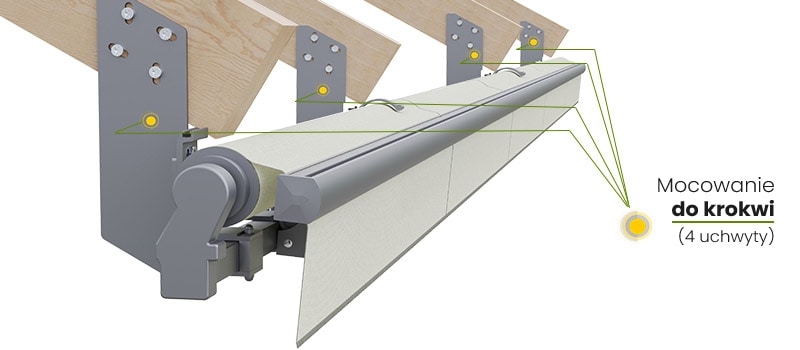

3. Montaż do krokwi dachowej

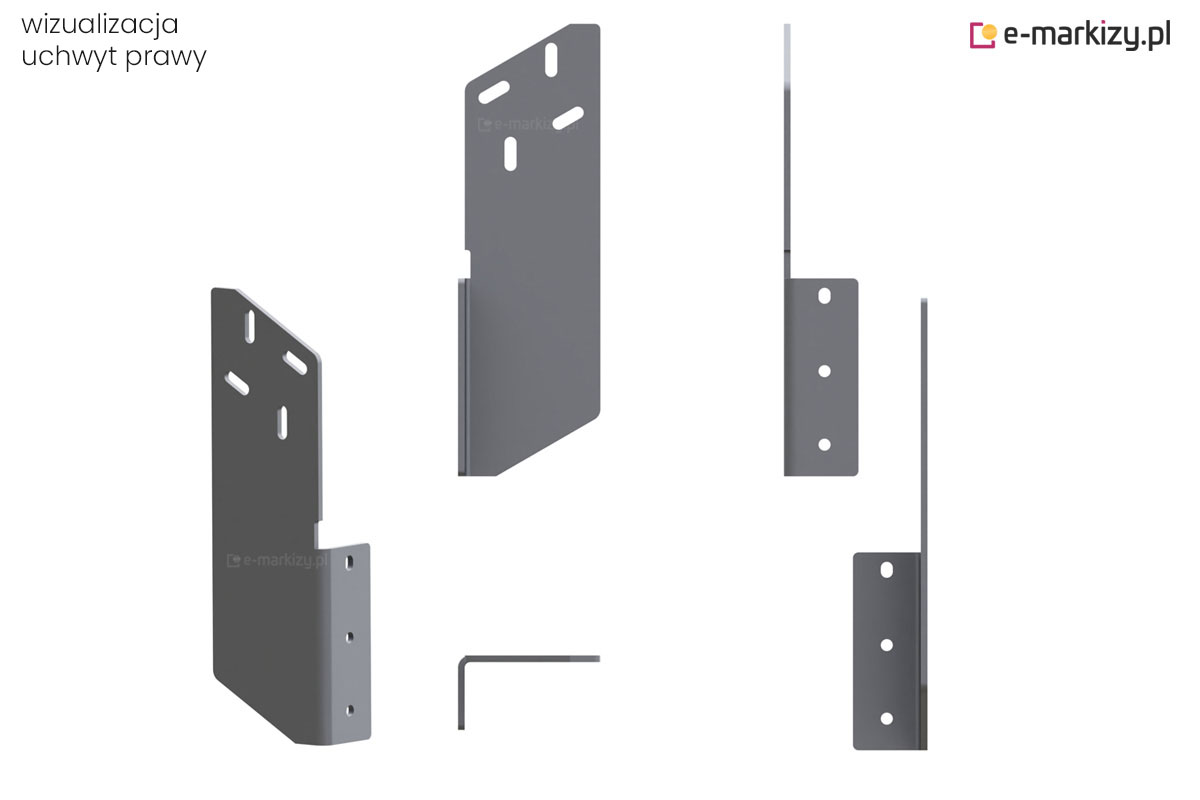

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

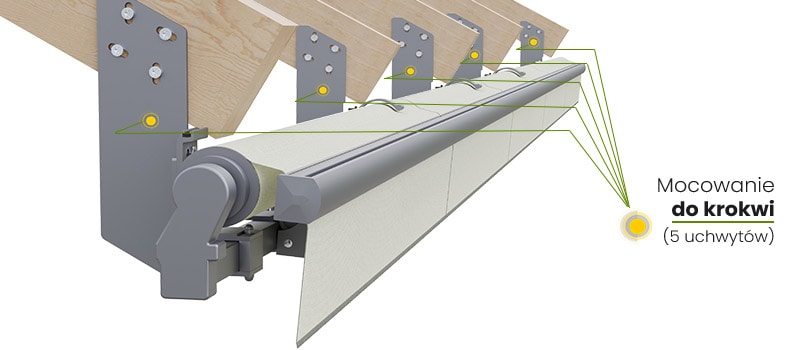

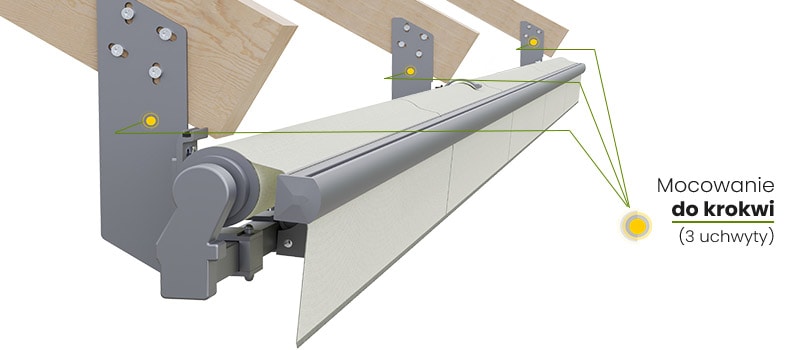

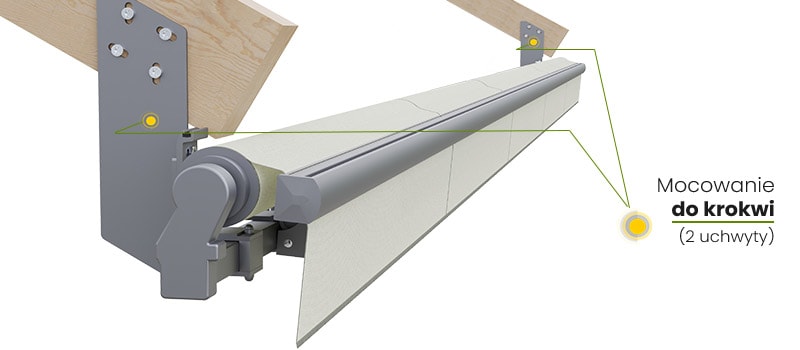

Standardowa ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

ORIENTACYJNA WAGA MARKIZY JAMAICA (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	2050-2900	2901-3500	3501-4100	4101-4700	4701-5300	5301-5900	5901-6500	6501-7000
1600	47	47	50,5	57,5	69	72,5	73,5	83
2100	od 2600 47,5	49	52	58	64,5	74,5	83	87
2600		od 3100 51,5	56,5	61	72	75,5	79,5	91,5
3100			od 3600 60	70	75	81,5	86,5	97
3600				80,5	77	88	88,5	100,5

ORIENTACYJNA WAGA MARKIZY VOLANT (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	2050-2900	2901-3500	3501-4100	4101-4700	4701-5300	5301-5900
1600	53	54	58,5	66,5	79	84,5
2100	od 2600 53,5	56	60	67	74,5	86,5
2600		od 3100 57,5	64,5	90	82	87,5
3100			od 3600 68	79	85	93,5
3600				89,5	87	100

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.
Uchwyt sufitowy = 0,6 kg / uchwyt krokwiowy = 2 kg

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU
(Na przykładzie markiz wykorzystujących takie same uchwyty mocujące)

Zdjęcia prezentują tę samą markizę w dwóch różnych wariantach montażu. W standardzie występuje uchwyt ścienny. Jeśli markizę chcemy zamocować do sufitu, należy dokupić wspornik sufitowy 2, który skręcamy ze standardowym uchwytem 1 co daje nam jedną całość.

1 – Standardowy uchwyt ścienny
2 – Standardowy uchwyt sufitowy
3 – Standardowy uchwyt krokwiowy

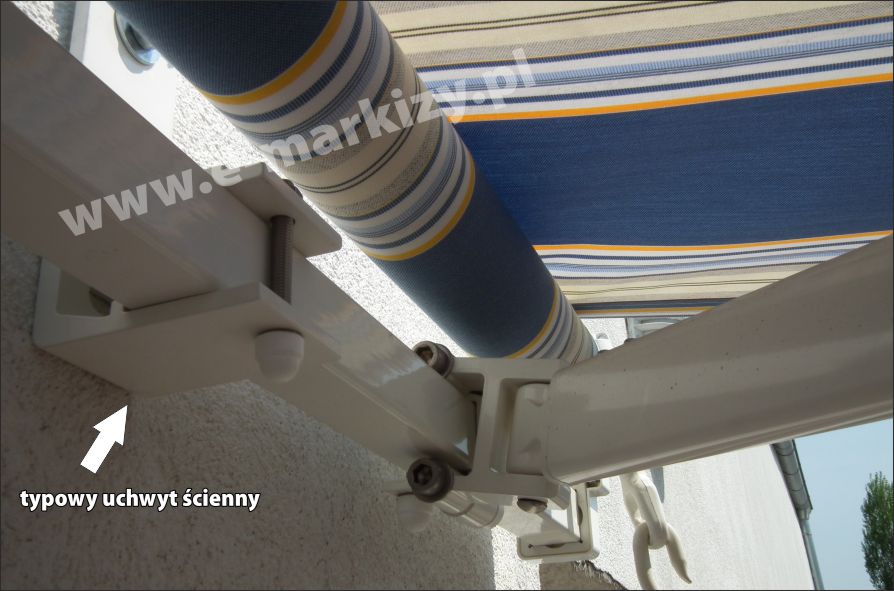

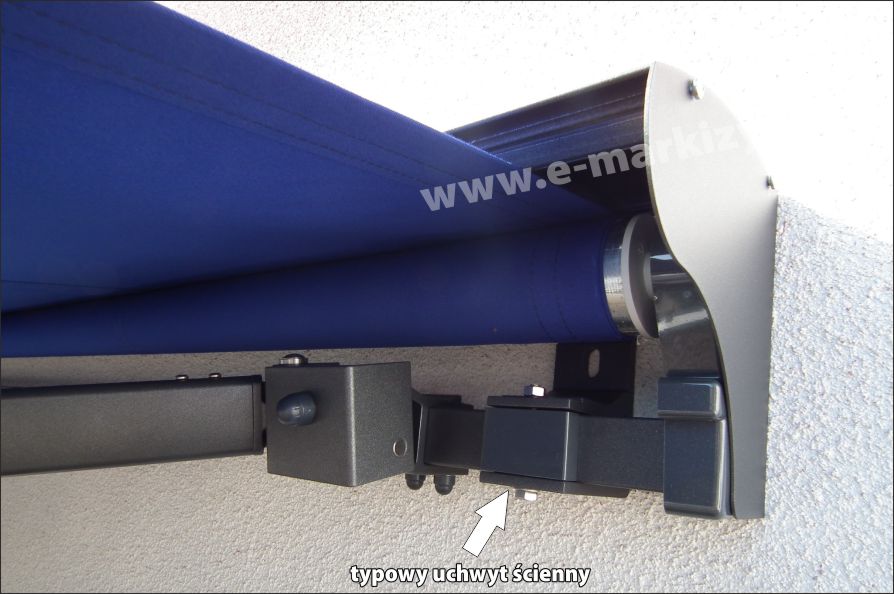

Uchwyt ścienny 1 zamontowany jest do głównej belki markizy. Po jego zespoleniu z belką markizy, należy go zabezpieczyć śrubą kontrującą, aby uniemożliwić samoistne wysunięcie się markizy z jej uchwytów. W miejscu gdzie jest ona widoczna śruba kontrująca, stosuje się prostokątne zaślepki w celu poprawienia estetyki (zaślepki widoczne na zdjęciach poniżej).

Montaż do ściany

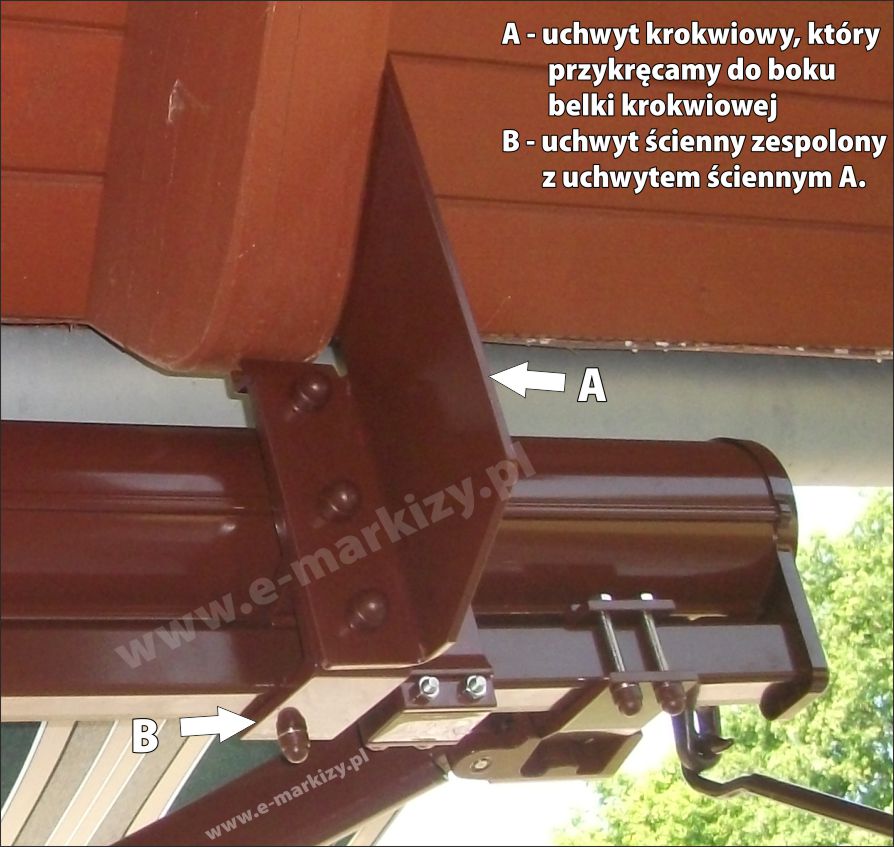

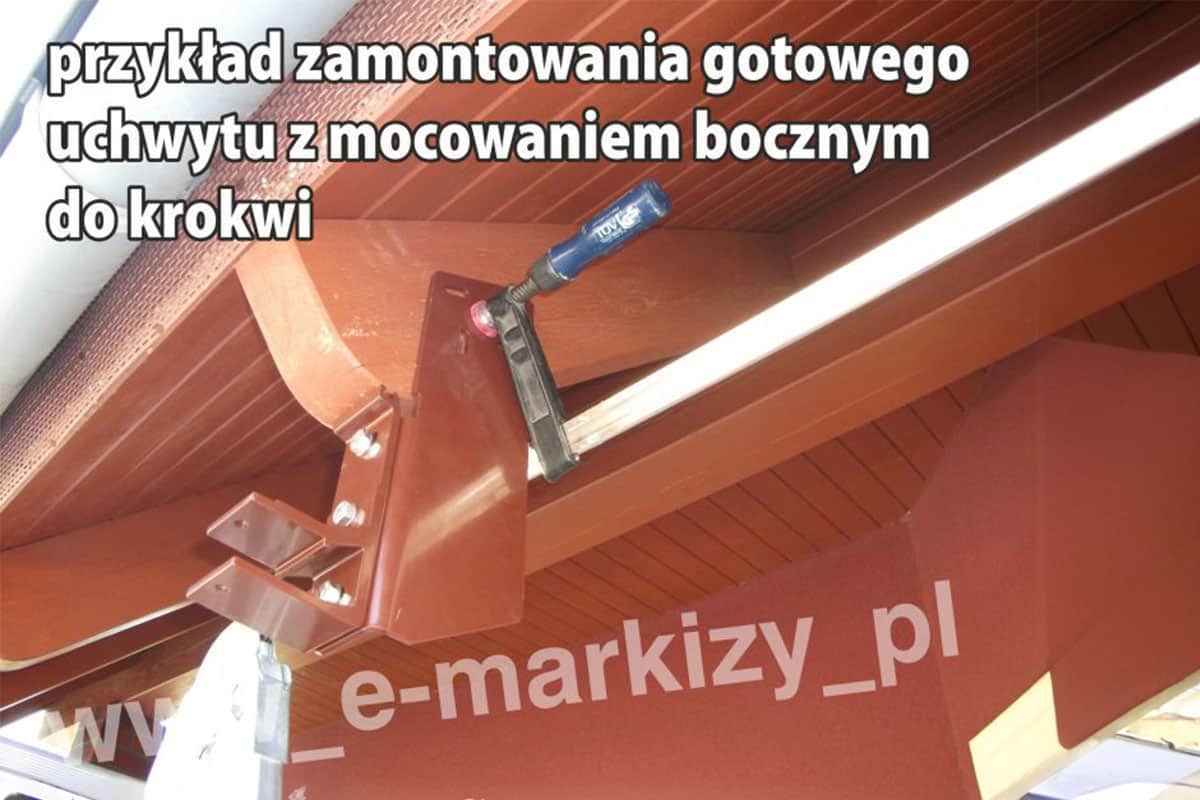

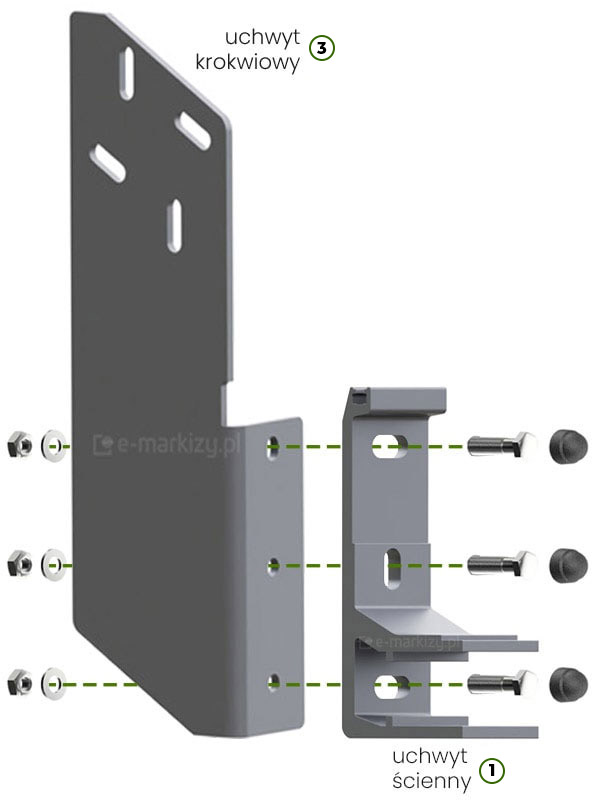

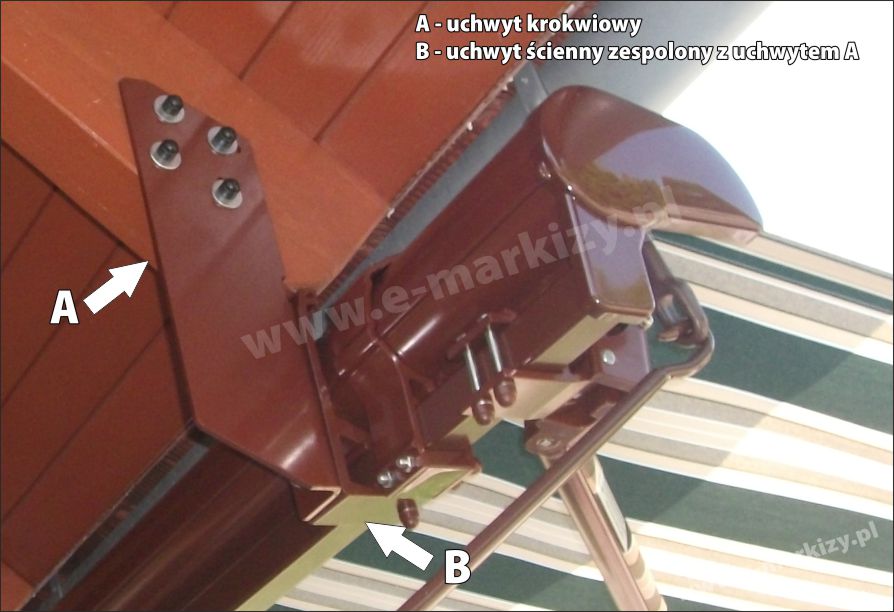

Na zdjęciach poniżej widoczny typowy uchwyt krokwiowy przykręcony do boku belki dachowej. Uchwyt krokwiowy A (3) skręcamy z typowym uchwytem ściennym B (1), co daje nam jedną całość. Blachę uchwytu krokwiowego możemy przykręcić do boku drewnianej belki dachowej (jak na zdjęciu) lub w zależności od jej grubości, możemy ją również przewiercić na wylot i skręcić całość czterema śrubami.

A – Standardowy uchwyt krokwiowy
B – Standardowy uchwyt ścienny

Uchwyt ścienny B zamontowany jest do głównej belki markizy. Po jego zespoleniu z belką markizy, należy go zabezpieczyć śrubą kontrującą, aby uniemożliwić samoistne wysunięcie się markizy z jej uchwytów. W miejscu gdzie jest ona widoczna śruba kontrująca, stosuje się prostokątne zaślepki w celu poprawienia estetyki (zaślepki widoczne na zdjęciach poniżej).
