Pergola Przyścienna Solid Selt – Jak mierzyć? – Pomiar pergoli

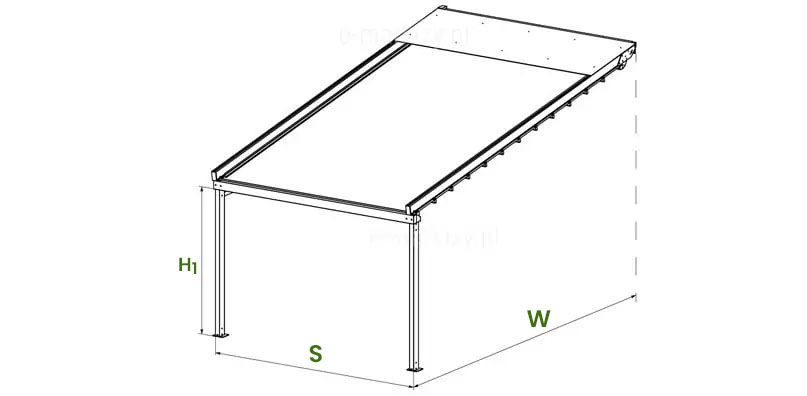

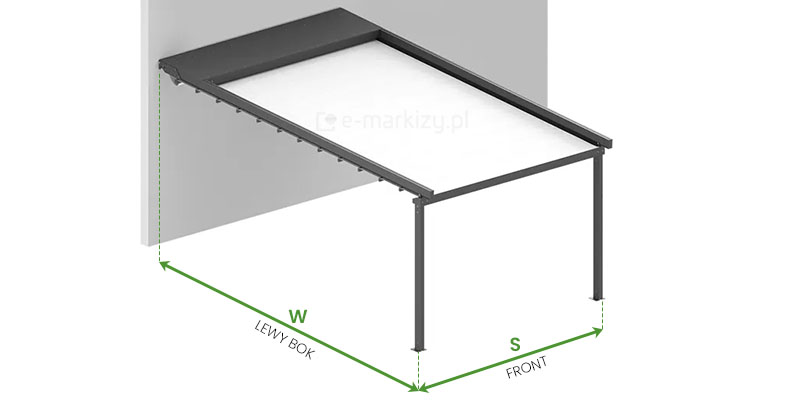

Wymiary pergoli – jeden moduł
S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)
Wysokość podpory H1=250cm (max. 300cm)
Wysokość maksymalna H=405,3cm (góra mocowania ściennego)
Wysokość do opcjonalnej belki bocznej 235cm
Możliwy kąt pochyłu: min. 5°, max. 10°
Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.
Wysokość całkowita w szczycie konstrukcji
• wysięg 400cm, kąt pochyłu 5° = 3203mm
• wysięg 400cm, kąt pochyłu 10° = 3559mm
• wysięg 500cm, kąt pochyłu 5° = 3209mm
• wysięg 500cm, kąt pochyłu 10° = 3735mm
• wysięg 700cm, kąt pochyłu 5° = 3465mm
• wysięg 700cm, kąt pochyłu 10° = 4088mm
*wymiary orientacyjne przy standardowej wysokości H1=250cm, decyduje technologia produkcji

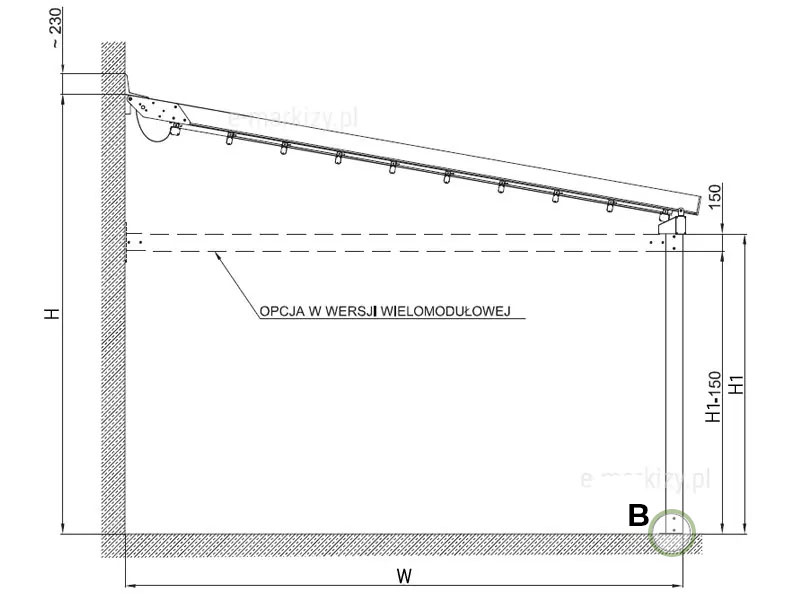

Wymiary Pergoli – Wysięg
H1 – wysokość pod belką przednią (w świetle)
W – wysięg systemu (max 7 m)
H – wysokość z tyłu systemu (do końca słupa wysokiego)
Szczegół B – Zobacz dane techniczne

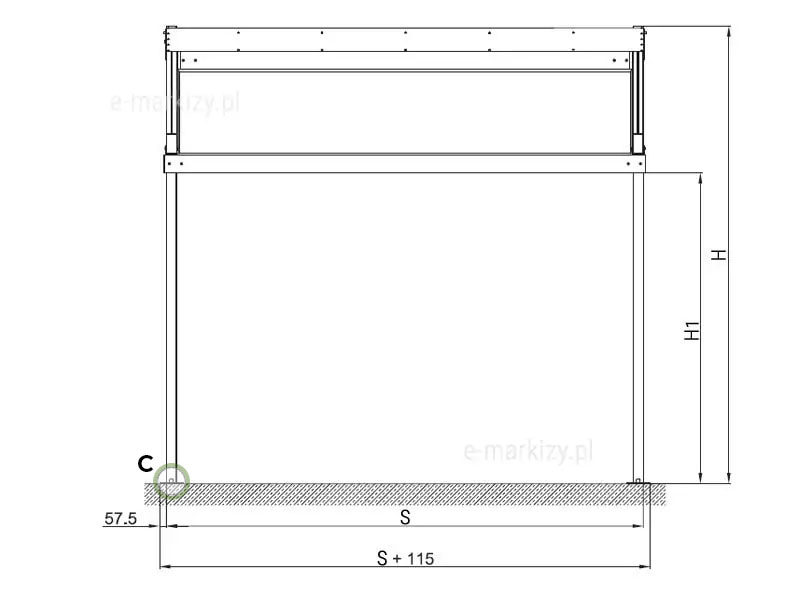

Wymiary Pergoli – Szerokość
H1 – wysokość pod belką przednią (w świetle)
S – szerokość systemu (max 4 m)
H – wysokość z tyłu systemu (do końca słupa wysokiego)
Szczegół C – Zobacz dane techniczne
Belka przednia pergoli
Przednia belka pergoli Solid nie jest uwzględniana przy pomiarze szerokości (S)
Pergola Solid – 2 moduły
S – szerokość pergoli max. 800cm
W – wysięg pergoli max. 700cm
H1 – wysokość słupów przednich 250cm (max. 300cm)

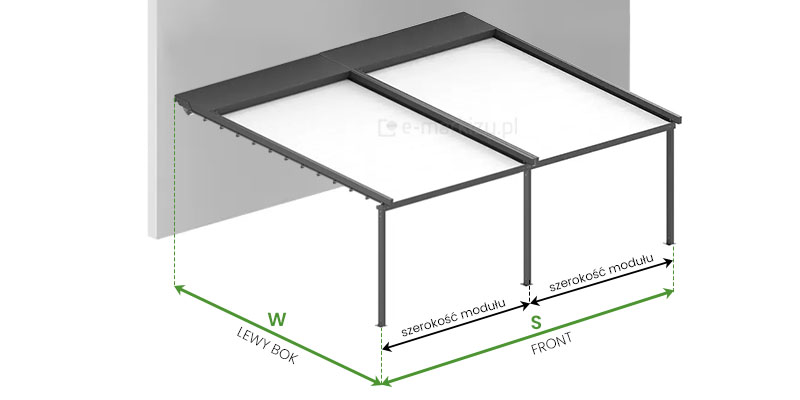

Pergola Solid – 3 moduły

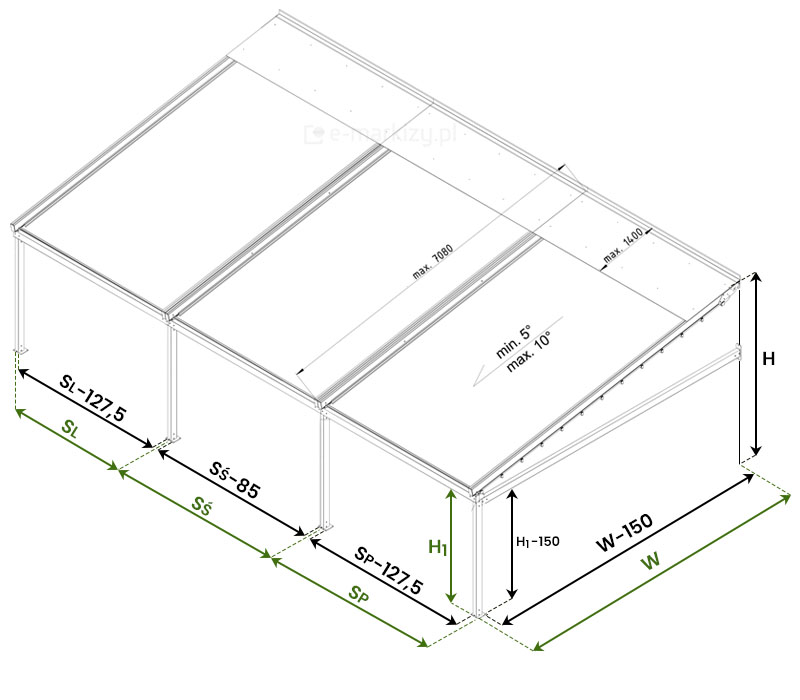

Wymiarowanie poszczególnych modułów pergoli z uwzględnieniem wspólnych podpór wewnętrznych

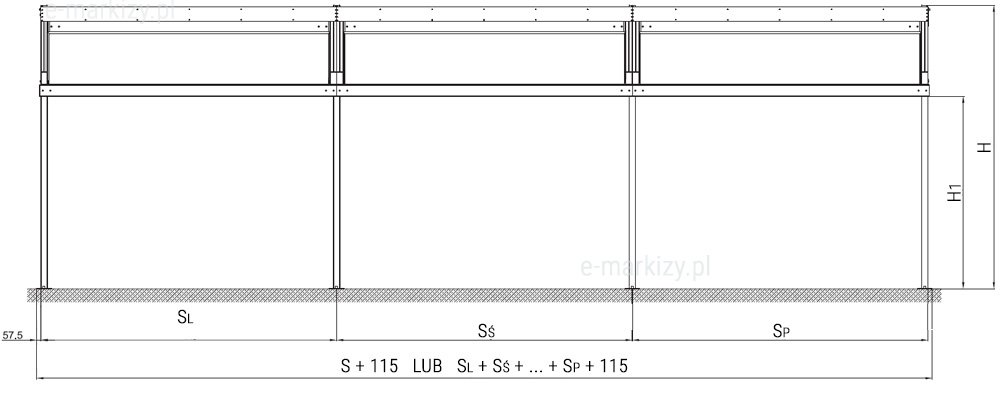

Sposób wymiarowania systemu w wersji przyściennej wielomodułowej
Dla wersji wielomodułowej wymiary przyjmuje się jak dla analogicznych systemów jednomodułowych.
Różnica tkwi w podawaniu wymiarów szerokości systemu.
H1 – wysokość pod belką przednią (w świetle)
SL – szerokość skrajnego lewego modułu systemu (max 4000 mm)
SŚ – szerokość środkowych modułów systemu (max 4000 mm)
SP – szerokość skrajnego prawego modułu systemu (max 4000 mm)
UWAGA. Blacha ścienna doszczelniająca widoczna na niektórych grafikach nie jest dostępna w dostawie Selt
