Wygodna Luksusowa podpora teleskopowa wzmacniająca stabilność do markiz Selt

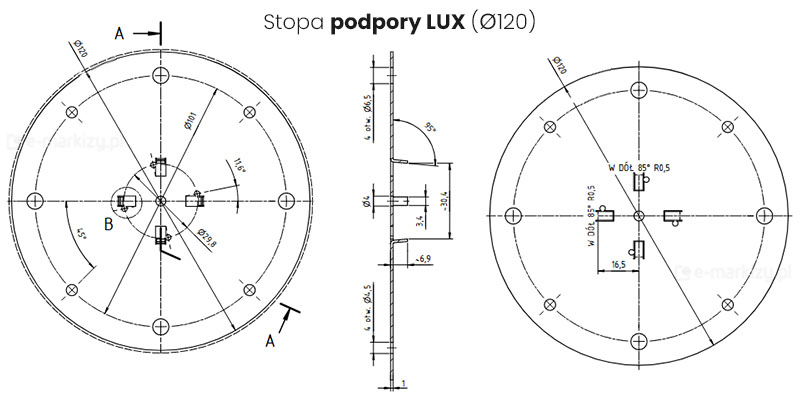

Stopa podpory teleskopowej do markiz Selt o średnicy ø120

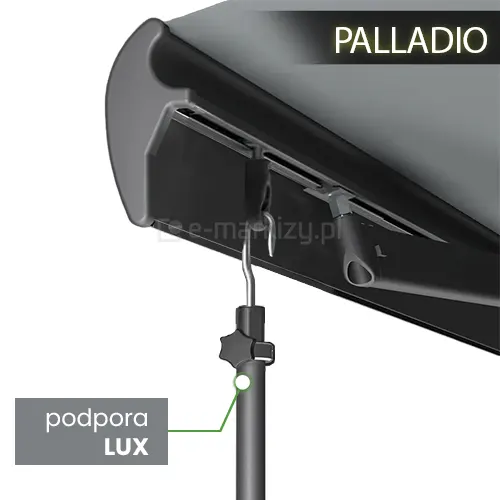

Podpora lux do markizy Palladio Selt na haku umożliwiającym łatwy montaż i demontaż

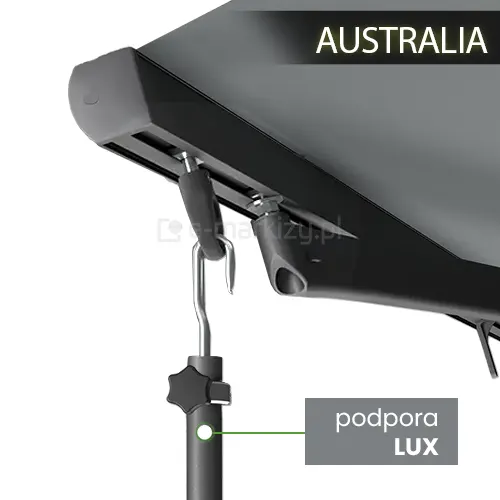

Podpora lux do markizy Australia Selt z hakiem ułatwiającym montaż

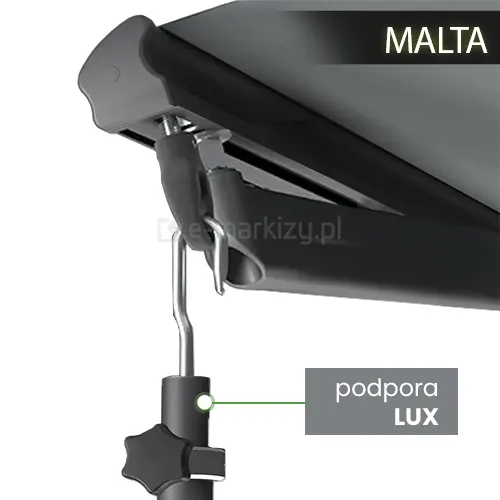

Podpora lux do markizy Malta Selt z oczkiem zamocowanym do belki frontowej

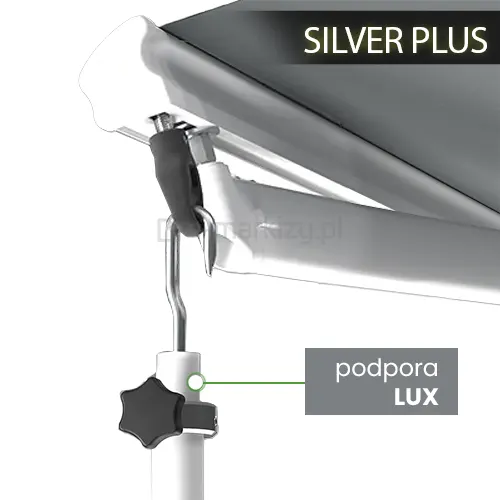

Podpora lux do markizy Silver Plus jako teleskopowe wsparcie markizy

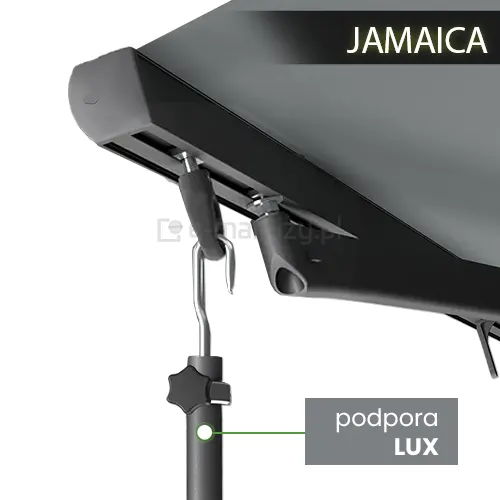

Podpora lux do markizy Jamaica Selt w kolorze grafitowym

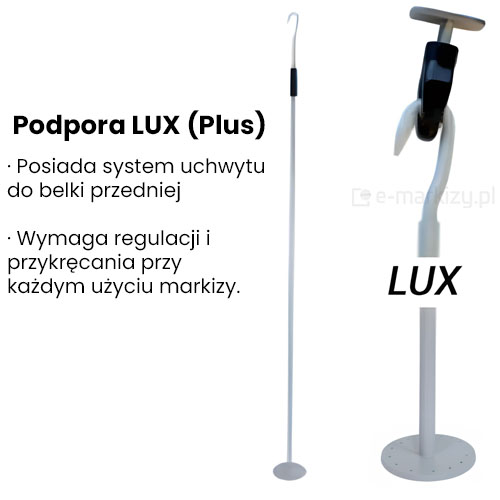

Podpora teleskopowa Plus (Lux) do markiz Selt

Zakres regulacji od 145 do 235 cm

od 790,00 zł

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14 dni roboczych

Transport cała Europa

Dodaj do koszyka

FAQ – Najczęstsze pytania

Instrukcja montażu podpór

Wybierz markizę tarasową Selt

Podpora teleskopowa Plus/Lux do markiz posiada system uchwytu do belki przedniej.
W celu montażu lub demontażu wystarczy zaczepić lub odczepić hak z oczka przymocowanego do belki przedniej markizy.

Podpory teleskopowe produkowane sąna specjalne zamówienie. Brak możliwości zwrotu. Termin realizacji około 14dni. Prosimy o przemyślane zakupy.

Podpory pasują do wszystkich markiz firmy Selt oprócz modeli: Dakar, Corsica, Casablanca, Italia
Podpory markizowe dostępne są w kolorach: biel (RAL 9010), beż (RAL 1015), brąz (RAL 8014), srebrny (RAL 9006), grafit strukturalny (71319)

Zakres regulacji od 145cm do 235cm.

Cena dotyczy pary podpór (2 sztuki.)

Montaż markizy z podporą teleskopową pozwala na łatwe zabezpieczenie markizy przed niesprzyjającą pogodą.

Uwaga! Użycie podpory teleskopowej wyklucza jednoczesne użycie czujników, należy je wcześniej wyłączyć.

UWAGA! Zdjęcia mają charakter poglądowy i nie stanowią oferty w rozumieniu prawa. Zamawiany produkt pasuje tylko do obecnych modeli firmy Selt.
Towar produkowany jest na specjalne zamówienie. Brak możliwości zwrotu i wymiany. Termin realizacji około 14dni. Prosimy o przemyślane zakupy.

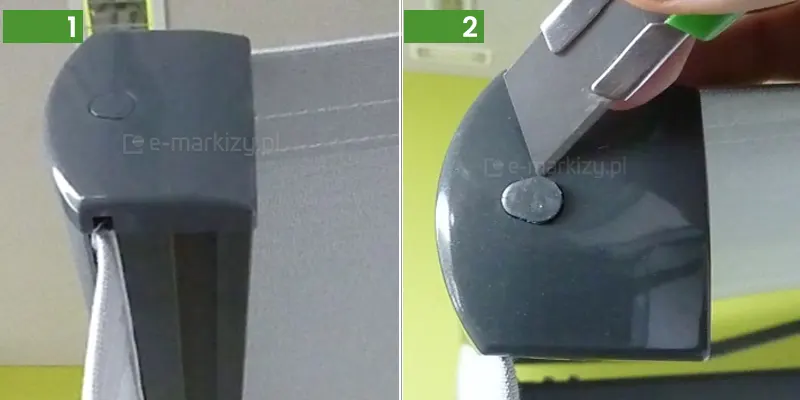

Montaż podpory markizowej LUX selt krok po kroku. Po lewej widoczna od boku belka przednia markizy z widoczną grafitową zaślepką z PCV oraz jasnym poszyciem. W lewym górnym rogu zamieszczono zielony prostokąt z wpisaną w niego cyfrą "1" wyjustowaną do prawej krawędzi. Po prawej pokazano demontaż plastikowej zaślepki belki przedniej za pomocą nożyka do tapet. W lewym górnym rogu zielony prostokąt z przysuniętą do prawej krawędzi liczą "2" wewnątrz, liczba w kolorze białym.

1. Rozwiń markizę do maksymalnego wysięgu.

2. Na obu końcach belki przedniej, od czoła tworzywowych boczków, wyciągnij zaślepki maskujące wkręty mocujące boczki, ostrożnie podważając je nożykiem (rys. 1).

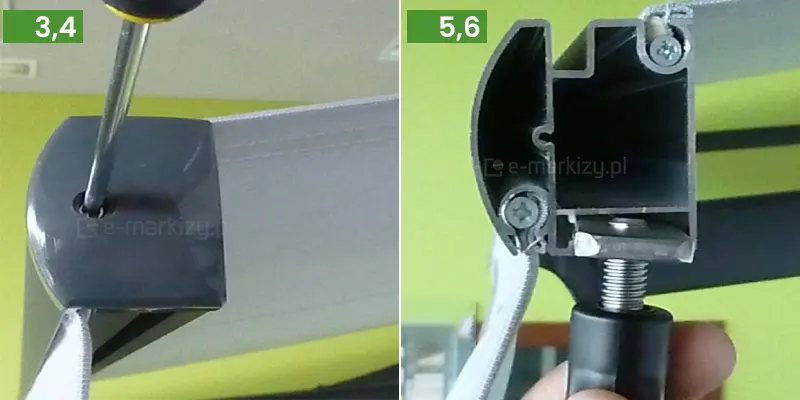

Zestawienie dwóch zdjęć prezentujących kolejne kroki montażu podpory Lux do markiz Selt. Zdjęcie numer 3,4 przedstawia zbliżenie na proces montażu elementu markizy przy użyciu śrubokręta z żółto-czarną rękojeścią. Narzędzie jest włożone w otwór montażowy znajdujący się w górnej części szarej, profilowanej zaślepki bocznej markizy. Zaślepka ma obły kształt i jest dopasowana do aluminiowego profilu, z którego wysunięta jest biało-szara tkanina poszycia. Tło jest nieostre, w jasnozielonym kolorze. Zdjęcie numer 5,6 ukazuje przekrój poprzeczny aluminiowego profilu przedniego markizy wraz z zamontowaną podporą. Wewnątrz komory profilu widoczne są wkręty mocujące oraz kanały montażowe. W dolnej części profilu znajduje się wsunięta w szynę prostokątna nakrętka młoteczkowa, w którą wkręcony jest gwintowany trzpień podpory teleskopowej. Trzpień zakończony jest czarnym elementem z tworzywa sztucznego, trzymanym przez dłoń montera. Z lewej strony profilu widoczna jest boczna osłona oraz fragment tkaniny markizowej.

3. Odkręć wkręty mocujące boczki na obu końcach belki przedniej (rys. 2).

4. Wypchnij oba boczki na zewnątrz belki przedniej i zdemontuj je.

5. W górnym zaczepie oczkowym podpory teleskopowej wykręć oczko z płytki łącznika na tyle, aby swobodnie wsunąć płytkę w dolny rowek belki przedniej markizy (rys. 3).

6. Powtórz powyższą czynność dla drugiego zaczepu oczkowego na przeciwnym końcu belki.

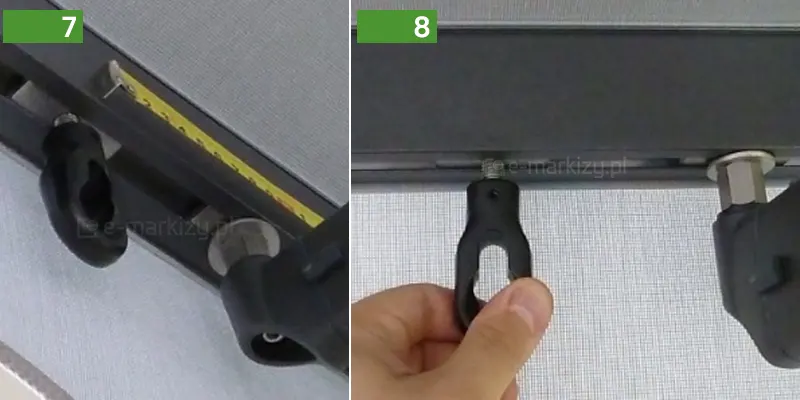

Zestawienie dwóch zdjęć prezentujących kolejne kroki montażu podpór Lux do markiz Selt. Zdjęcie numer 7 przedstawia spód profilu przedniego markizy w kolorze antracytowym podczas odmierzania odległości montażowej. Do dolnego rowka technicznego profilu wsunięte są dwa czarne, polimerowe uchwyty podpory, z których jeden jest częściowo przykręcony. Nad profilami, wzdłuż krawędzi, przyłożona jest żółta miarka zwijana, która służy do precyzyjnego pozycjonowania elementów mocujących względem boku markizy. W tle widoczny jest fragment rozwiniętego poszycia tkaninowego w jasnym kolorze. Zdjęcie numer 8 prezentuje proces ręcznego dokręcania uchwytu podpory markizowej do szyny profilu przedniego. Dłoń montera trzyma czarny, ergonomiczny element o owalnym kształcie z otworem, który jest nakręcany na gwintowany trzpień osadzony w kanale montażowym profilu. Obok, po prawej stronie, widoczny jest drugi uchwyt, który został już wstępnie zamocowany przy użyciu metalowej podkładki dystansowej. Całość operacji odbywa się na tle pionowo opuszczonego, jasnoszarego materiału markizy.

7. Ustaw położenie zaczepu oczkowego w zakresie około 80 do 120 mm od mocowania uchwytu ramienia markizy.

8. Wkręć uchwyt oczkowy podpory teleskopowej w płytkę łącznika aż do wyczuwalnego oporu.

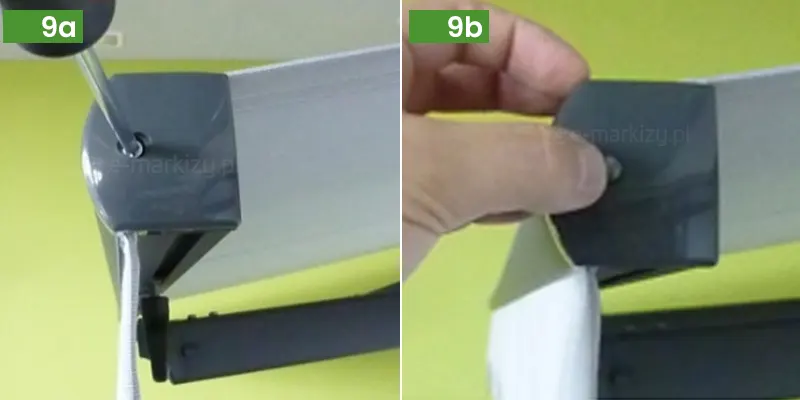

Zestawienie dwóch zdjęć z kolejnymi krokami montażu podpór do markiz Selt - model LUX. Zdjęcie numer 9a ukazuje zbliżenie na końcowy etap montażu profilu przedniego markizy, gdzie za pomocą śrubokręta dokręcana jest śruba mocująca w bocznej zaślepce. Metalowe narzędzie jest precyzyjnie umieszczone w otworze szarej, wykonanej z tworzywa osłony, która maskuje zakończenie aluminiowego profilu. W dolnej części widoczna jest pionowa szczelina techniczna, a z boku wysuwa się krawędź jasnego materiału poszycia. Tło stanowi jednolita, zielona ściana, co podkreśla detale techniczne konstrukcji. Zdjęcie numer 9b przedstawia dłoń montera sprawdzającą stabilność zamontowanej zaślepki bocznej profilu markizy. Palce są oparte na górnej krawędzi i bocznej powierzchni szarego elementu wykończeniowego, tuż obok łba wkręconej śruby. Zaślepka jest idealnie dopasowana do kształtu aluminiowej belki przedniej, z której zwiesza się fragment białej tkaniny. Perspektywa zdjęcia pozwala dostrzec profilowanie elementu oraz jego matową teksturę na tle kontrastującej, zielonej płaszczyzny w tle.

9. Załóż oba boczki, dokręć je wkrętami oraz ponownie załóż zaślepki wkrętów.

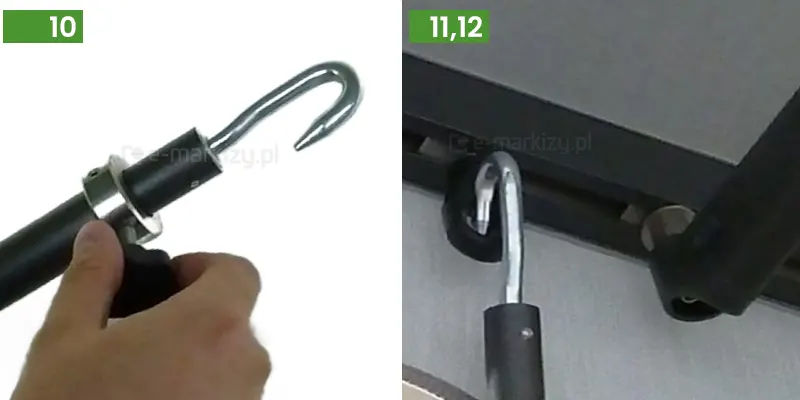

Montaż podpory markizowej Lux Selt w dwóch kolejnych krokach. Po lewej ludzka dłoń odkręca czarną śrubę w celu wydłużenia podpory w kolorze czarnym, z wyraźnie widocznym zaczepem hakowym w kolorze srebrnym. Całość ukazana na białym tle, w lewym górnym rogu zielony prostokąt z umieszczoną wewnątrz, wyrównaną do prawej krawędzi, cyfrą "10". Po prawej zaczep hakowy w kolorze srebrnym ukazany jest w momencie wsuwania go w zaczep wsunięty w belkę przednią markizy, w pobliżu łącznika ramienia. W lewym górnym rogu umieszczono zielony prostokąt, a w nim napis w kolorze białym "11,12".

10. Poluzuj pokrętło blokady i wysuń górną część rury o około 70 do 100 cm.

11. Włóż hak podpory teleskopowej do zaczepu oczkowego zamontowanego uprzednio w belce przedniej.

12. Powtórz czynność dla drugiego haka na przeciwnym końcu belki przedniej.

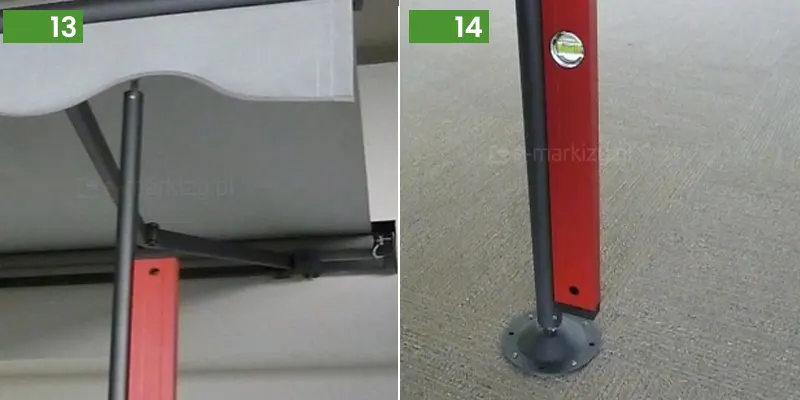

Zestawienie dwóch zdjęć prezentujących kolejne kroki montażu podpró do markiz Lux. Zdjęcie numer 13 przedstawia widok od dołu na rozłożoną markizę z zamontowaną pionową podporą teleskopową w kolorze antracytowym. Górna część podpory jest połączona z profilem przednim markizy, z którego zwiesza się falbanka o falistym kroju w jasnym kolorze. W tle widoczne jest ramię przegubowe markizy oraz spód tkaniny poszycia. Przy dolnej części podpory znajduje się fragment czerwonej poziomicy, używanej do weryfikacji pionowego ustawienia słupka. Zdjęcie numer 14 ukazuje dolną część podpory markizowej osadzonej na okrągłej stopie montażowej przytwierdzonej do podłoża. Stopa posiada otwory na śruby mocujące i jest połączona z profilem podpory za pomocą przegubu. Do bocznej powierzchni antracytowej podpory przyłożona jest długa, czerwona poziomica z widocznym oczkiem libelli, co wskazuje na proces precyzyjnego pionowania konstrukcji. Podłoże stanowi jasnoszara, chropowata powierzchnia tarasu lub balkonu.

13. Ustaw na nośnym podłożu stopy i opuść na nie luźno podpory teleskopowe.

14. Wypionuj podpory za pomocą poziomicy.

UWAGA!
Podpory muszą być ustawione pionowo w płaszczyźnie wzdłużnej i poprzecznej.

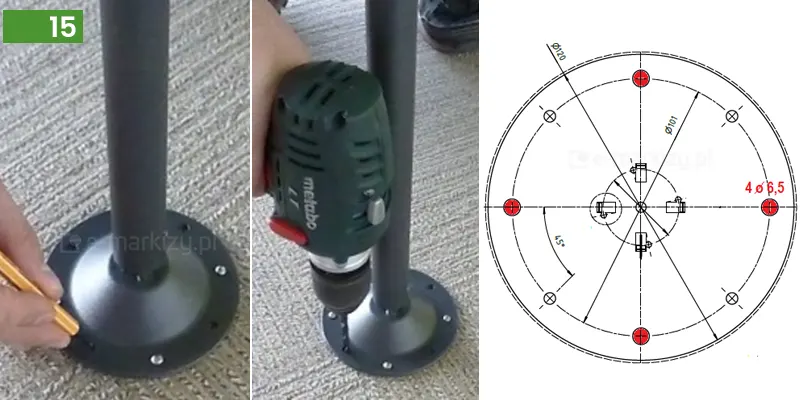

Montaż podpory do markiz Plus Selt w trzech ujęciach. Od lewej: ustawiona na podłożu podstawka podpory, w której cienkopisem ludzka ręka oznacza miejsca mocowania. W lewym górnym rogu zielony prostokąt, w którym umieszczono wyjustowana do prawej cyfrę "15". Pośrodku, poprzez otwory w podstawce umieszczonej na podłożu wykonywane są wiertarką otwory pod śruby. Po prawej schemat budowy podstawki podpory ze wskazanymi elementami jej budowy oraz ich wymiarami.

15. Zaznacz położenie czterech otworów montażowych stopy, a następnie wywierć otwory pod kołki lub kotwy mocujące podporę.

UWAGA!
Maksymalna średnica otworów wynosi 6,5 mm.

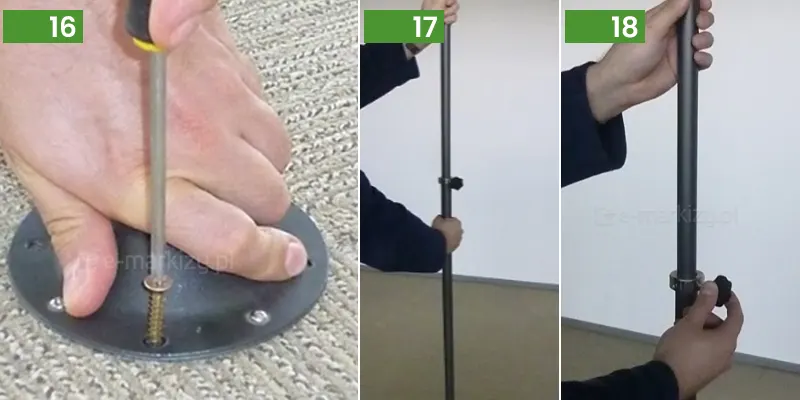

Zestawienie trzech zdjęć prezentujących kolejne kroki procesu montażu podpór LUX do markiz Selt. Zdjęcie numer 16 przedstawia proces mocowania okrągłej stopy podpory markizowej do podłoża o porowatej strukturze. Dłoń montera dociska czarną, polimerową podstawę, podczas gdy za pomocą śrubokręta z żółto-czarną rękojeścią wkręcany jest długi, metalowy wkręt w jeden z otworów montażowych rozmieszczonych na obwodzie stopy. Pozostałe otwory są już wypełnione wkrętami, co zapewnia stabilne osadzenie elementu konstrukcyjnego. Zdjęcie numer 17 ukazuje pionową podporę teleskopową w kolorze antracytowym, trzymaną oburącz przez montażystę. Podpora składa się z dwóch rur o różnych średnicach, połączonych pierścieniem blokującym z czarnym pokrętłem regulacyjnym. Monter ustawia wysokość kolumny wewnątrz pomieszczenia lub na tarasie, przygotowując ją do ostatecznego zablokowania w wybranej pozycji. Tło stanowi neutralna, jasna ściana oraz gładka posadzka. Zdjęcie numer 18 prezentuje zbliżenie na mechanizm blokujący teleskopową podporę markizy. Jedna dłoń stabilizuje górną część profilu, natomiast druga dłoń dokręca czarne, gwiaździste pokrętło umieszczone na metalowym pierścieniu zaciskowym. Pierścień ten znajduje się w miejscu styku dwóch rur tworzących kolumnę wsporczą, umożliwiając sztywne zablokowanie wysuwu podpory po ustawieniu jej odpowiedniej wysokości.

16. Przykręć stopy do nośnego podłoża wybranym łącznikiem kotwiącym.

17. Zamontuj dolną część rury teleskopowej w gniazdo stopy poprzez wciśnięcie złącza bagnetowego rury dolnej i obrót o 90 stopni, aż do swobodnego zablokowania podpory przez sprężynę w gnieździe.

18. Następnie dokręć poluzowane uprzednio pokrętło blokady aż do momentu wyczuwalnego oporu.
