Podpora teleskopowa Standard do markiz Selt

Odznaka Selt_producent_kategoria
  • Pomiar_montaż Zakres regulacji od 145 do 235 cm
od 399,54
Skonfiguruj i poznaj cenę
Termin realizacji Termin realizacji: ok. 14 dni roboczych
Transport Transport cała Europa
Dodaj do koszyka

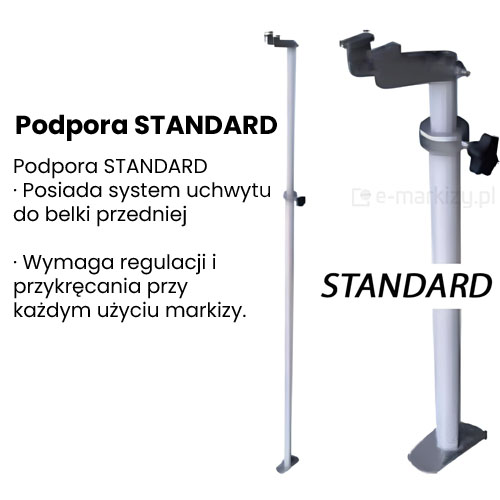

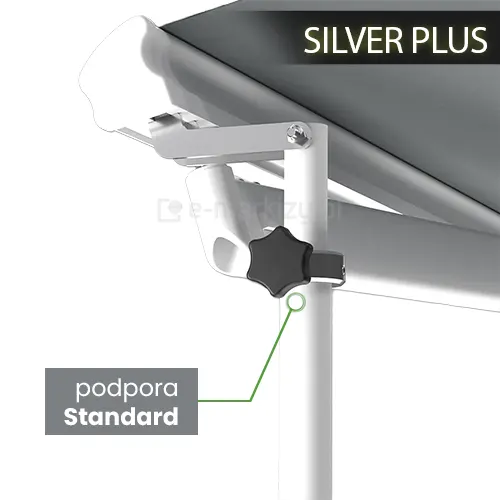

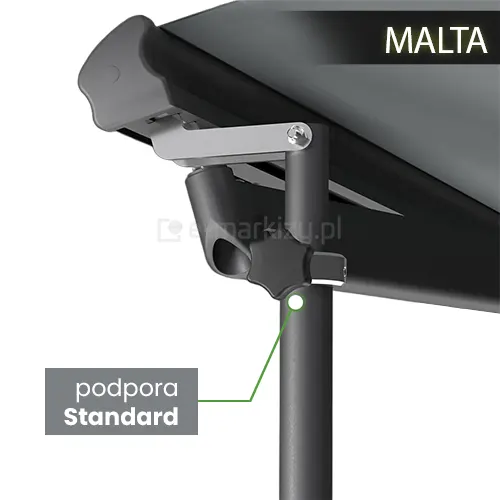

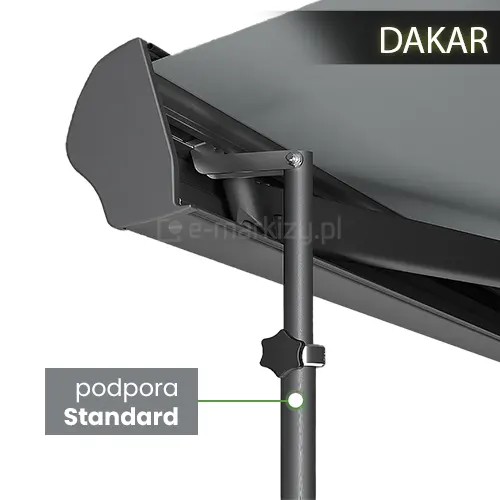

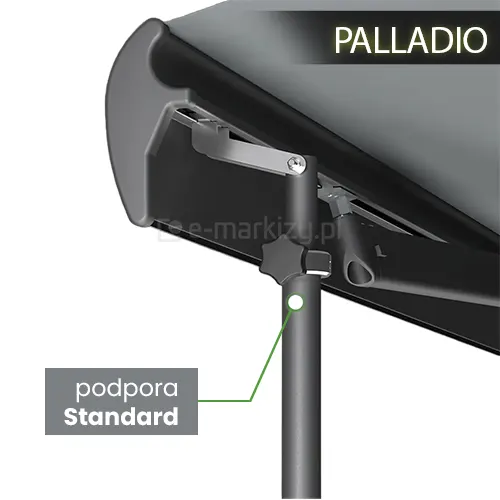

Podpora teleskopowa Standard do markiz posiada system uchwytu do belki przedniej. Wymaga regulacji i przykręcania przy każdym użyciu markizy z podporami.

Podpory do markiz produkowane sa na specjalne zamówienie. Brak możliwości zwrotu. Termin realizacji około 14dni. Prosimy o przemyślane zakupy.

Podpory pasują do wszystkich markiz firmy Selt oprócz modeli: Corsica, Casablanca, Italia

Zakres regulacji od 145cm do 235cm.

Cena dotyczy pary podpór (2 sztuki.)

Montaż markizy z podporą teleskopową pozwala na łatwe zabezpieczenie markizy przed niesprzyjającą pogodą.

Uwaga! Użycie podpory teleskopowej wyklucza jednoczesne użycie czujników, należy je wcześniej wyłączyć.

UWAGA! Zdjęcia mają charakter poglądowy i nie stanowią oferty w rozumieniu prawa. Zamawiany produkt pasuje tylko do obecnych modeli firmy Selt.
Towar produkowany jest na specjalne zamówienie. Brak możliwości zwrotu i wymiany. Termin realizacji około 14dni. Prosimy o przemyślane zakupy.

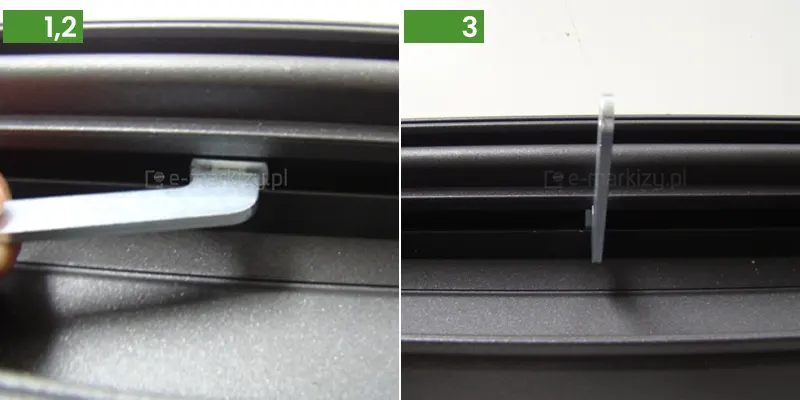

Zestawienie zdjęć prezentujących kolejne kroki montażu podpór do markiz Standard. Zdjęcie numer 1,2 przedstawia zbliżenie na proces wprowadzania prostokątnej nakrętki młoteczkowej do kanału montażowego profilu markizy w kolorze antracytowym. Metalowy element o srebrnym wykończeniu jest trzymany poziomo i wsuwany w szczelinę techniczną profilu przedniego. Powierzchnia profilu ma matową, ziarnistą strukturę, a widoczne wzdłużne przetłoczenia wyznaczają ścieżkę prowadzenia komponentów montażowych. Zdjęcie numer 3 ukazuje nakrętkę młoteczkową po jej prawidłowym umieszczeniu i obróceniu wewnątrz kanału montażowego profilu. Element jest teraz ustawiony pionowo, prostopadle do osi profilu, co blokuje go wewnątrz szyny i przygotowuje do wkręcenia trzpienia podpory. Stabilne osadzenie nakrętki wewnątrz antracytowej belki aluminiowej jest kluczowym etapem pozwalającym na dalszą instalację akcesoriów stabilizujących markizę.

1. Rozwiń markizę do maksymalnego wysięgu.

2. Wsuń zaczep do rowka montażowego belki przedniej markizy na zadaną głębokość (podpora powinna być umiejscowiona symetrycznie przy zewnętrznych krawędziach belki przedniej w pobliżu uchwytów ramienia).

3. Przekręć zaczep o 90° do położenia jak na rys. 2.

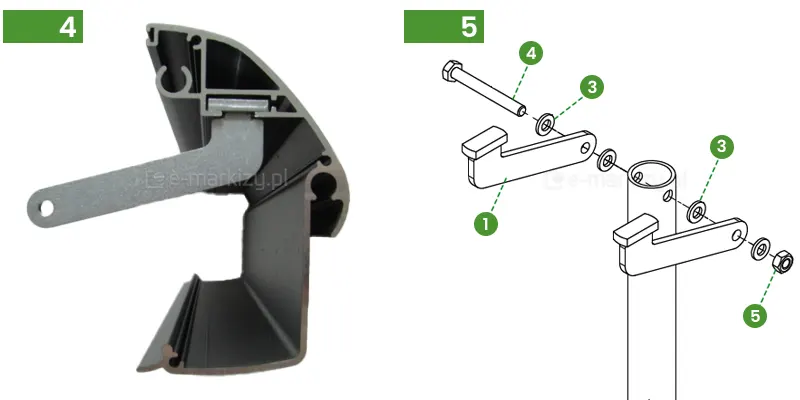

Zestawienie dwóch zdjęć prezentujących kolejne kroki montażu podpory standard do markiz Selt. Zdjęcie numer 4 przedstawia przekrój techniczny aluminiowego profilu przedniego markizy w kolorze antracytowym z zamontowanym stalowym uchwytem. Srebrny element montażowy w kształcie litery L jest wsunięty dłuższą częścią w górną szynę profilu, a jego ramię z otworem na końcu wystaje na zewnątrz pod kątem prostym. Konstrukcja profilu ukazuje wewnętrzne komory wzmacniające oraz dolną rynnę odpływową, co obrazuje sposób mechanicznego połączenia akcesoriów z belką markizy. Zdjęcie numer 5 to schemat techniczny złożeniowy przedstawiający sposób montażu głowicy podpory teleskopowej. Rysunek prezentuje rurę podpory z otworami, do której z dwóch stron przykładane są dwa stalowe uchwyty hakowe (1). Całość jest łączona za pomocą długiej śruby (4) przechodzącej przez zestaw podkładek (3) oraz otwory w uchwytach i rurze, a następnie zabezpieczana nakrętką (5). Elementy są ponumerowane zielonymi znacznikami, co ułatwia identyfikację poszczególnych części składowych systemu mocowania.

4. Załóż drugi zaczep w pobliżu zamocowanego już zaczepu, wykonując kroki 1 i 2. W widoku z boku obrysy zaczepów powinny się pokrywać, a odstęp pomiędzy nimi wynosić około 29 mm. Widok zaczepu w belce przedniej Dakar na rys. 3.

5. Wsuń pomiędzy ramiona zaczepów rurę górną, aby otwory w rurze i ramionach zaczepów pokryły się. Załóż między rurą górną a ramionami oraz od zewnątrz ramion 4 podkładki A6,4 (poz. 3 na rys. 4), przełóż śrubę M6x50 (poz. 4 na rys. 4) i skręć całość nakrętką samohamowną M6 (poz. 5 na rys. 4) do wyczuwalnego oporu.

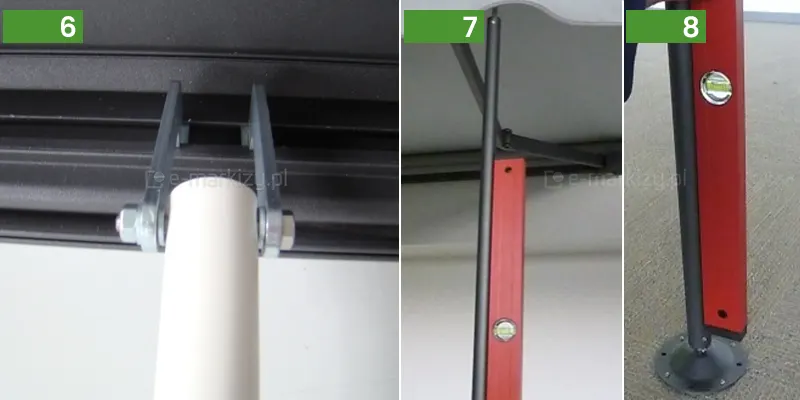

Zestawienie trzech zdjęć z prezentacją kolejnych kroków montażu podpór do markiz Standard. Zdjęcie numer 6 przedstawia zbliżenie na gotowe połączenie górnej części podpory teleskopowej z profilem przednim markizy. Biała rura podpory jest osadzona pomiędzy dwoma stalowymi uchwytami hakowymi, które zostały wcześniej wsunięte w szynę antracytowego profilu. Całość jest skręcona za pomocą stalowej śruby przechodzącej na wylot, zabezpieczonej nakrętką z podkładką. Widok od dołu podkreśla stabilność i mechaniczny charakter mocowania systemu wsporczego. Zdjęcie numer 7 prezentuje pionową podporę markizową zamontowaną pod profilem przednim rozłożonej markizy. Cienka, antracytowa rura podpory jest ustawiona pionowo, a do jej boku przyłożona jest długa, czerwona poziomica. Narzędzie służy do weryfikacji prawidłowego kąta ustawienia podpory względem podłoża. W górnej części zdjęcia widoczny jest fragment jasnego poszycia markizy oraz ramienia przegubowego. Zdjęcie numer 8 ukazuje dolną sekcję podpory markizy zakończoną okrągłą stopą montażową przytwierdzoną do szarego podłoża. Do antracytowego profilu podpory przyłożona jest pionowo czerwona poziomica z wyraźnie widocznym oczkiem libelli, co wskazuje na proces precyzyjnej kalibracji pionu konstrukcji. Stopa jest stabilnie oparta na chropowatej powierzchni tarasowej, zapewniając bezpieczne podparcie dla całego systemu osłonowego.

6. Po zamocowaniu rura podpora powinna zwisać luźno pionowo w dół, jak na rys. 5.

7. Ustaw na nośnym podłożu stopy i opuść na nie luźno podpory teleskopowe.

8. Wypionuj podpory za pomocą poziomicy.

UWAGA!
Podpory muszą być ustawione pionowo w płaszczyźnie wzdłużnej i poprzecznej.

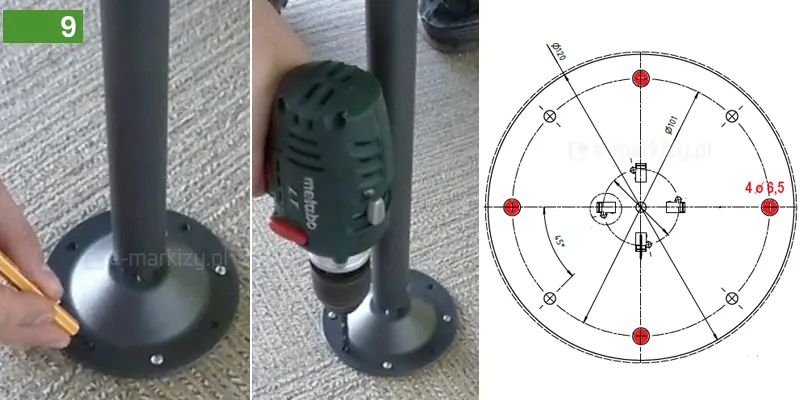

Zdjęcie numer 9 przedstawia kolejne trzy etapy montażu stopy podpory markizowej Standard do podłoża, ukazane na dwóch fotografiach oraz schemacie technicznym. Pierwszy kadr z lewej ukazuje dłoń montera zaznaczającą punkt wiercenia na szarym podłożu tarasowym za pomocą żółtego ołówka stolarskiego, przyłożonego do jednego z otworów w okrągłej, antracytowej stopie podpory. Środkowy kadr prezentuje proces wiercenia otworu w zaznaczonym miejscu przy użyciu wiertarki akumulatorowej marki Metabo, ustawionej pionowo tuż obok metalowego profilu podpory. Po prawej stronie znajduje się precyzyjny rysunek techniczny stopy w rzucie z góry, zawierający oznaczenia średnicy zewnętrznej 120 mm oraz rozstawu czterech głównych otworów montażowych o średnicy 6,5 mm, zaznaczonych czerwonym kolorem i rozmieszczonych co 45 stopni. Schemat zawiera dodatkowe linie wymiarowe i geometryczne wytyczne niezbędne do prawidłowego przygotowania punktów kotwienia w podłożu.

9. Zaznacz położenie czterech otworów montażowych stopy, a następnie wywierć otwory pod kołki lub kotwy mocujące podporę.

UWAGA!
Maksymalna średnica otworów wynosi 6,5 mm.

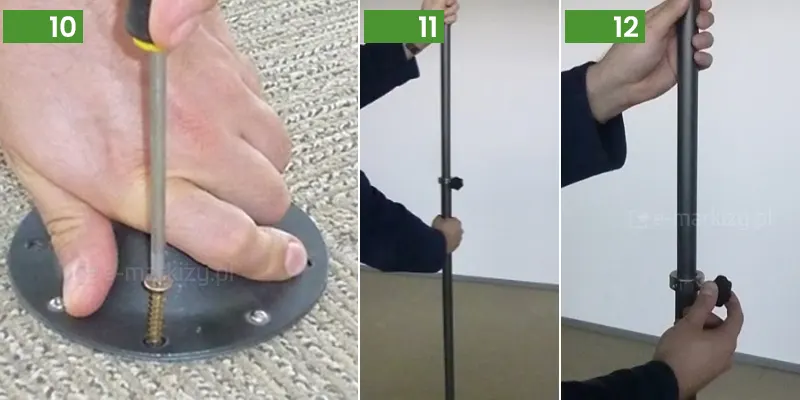

Zestawienie trzech kolejnych zdjęć prezentujących proces montażu podpory Standard do markiz. Zdjęcie numer 10 przedstawia dłoń montera przytrzymującą okrągłą, czarną podstawę podpory markizy podczas jej przykręcania do podłoża. Śrubokręt z żółto-czarną rękojeścią jest używany do wkręcania długiego, metalowego wkrętu w jeden z otworów montażowych znajdujących się na obrzeżu stopy. Podłoże ma wyraźną, chropowatą strukturę w odcieniach szarości i beżu. Zdjęcie numer 11 ukazuje dłonie montera trzymające pionowo ustawioną, antracytową podporę teleskopową. Rura składa się z dwóch segmentów o różnej średnicy, połączonych centralnie metalowym pierścieniem z czarnym pokrętłem blokującym. Monter ustawia wysokość podpory w pustym pomieszczeniu o jasnych ścianach i gładkiej posadzce. Zdjęcie numer 12 prezentuje zbliżenie na regulację mechanizmu blokującego podporę teleskopową. Jedna dłoń trzyma górną część profilu, a druga dokręca czarne, wieloramienne pokrętło umieszczone na pierścieniu zaciskowym. Mechanizm ten znajduje się w połowie wysokości kolumny i służy do stabilizacji wysuniętego ramienia podpory po dopasowaniu jej długości do wysokości markizy.

10. Przykręć stopy do nośnego podłoża wybranym łącznikiem kotwiącym.

11. Zamontuj dolną część rury teleskopowej w gniazdo stopy poprzez wciśnięcie złącza bagnetowego rury dolnej i obrót o 90 stopni, aż do swobodnego zablokowania podpory przez sprężynę w gnieździe.

12. Następnie dokręć poluzowane uprzednio pokrętło blokady aż do momentu wyczuwalnego oporu.
