Poniżej jeden z przykładów pomiar A żaluzje fasadowe linkowe C80 Z90

wariant – Montaż we wnęce, prowadnice linkowe, blacha niezabudowana (widoczna od zewnątrz)

Pomiar A żaluzje fasadowe linkowe C80 Z90

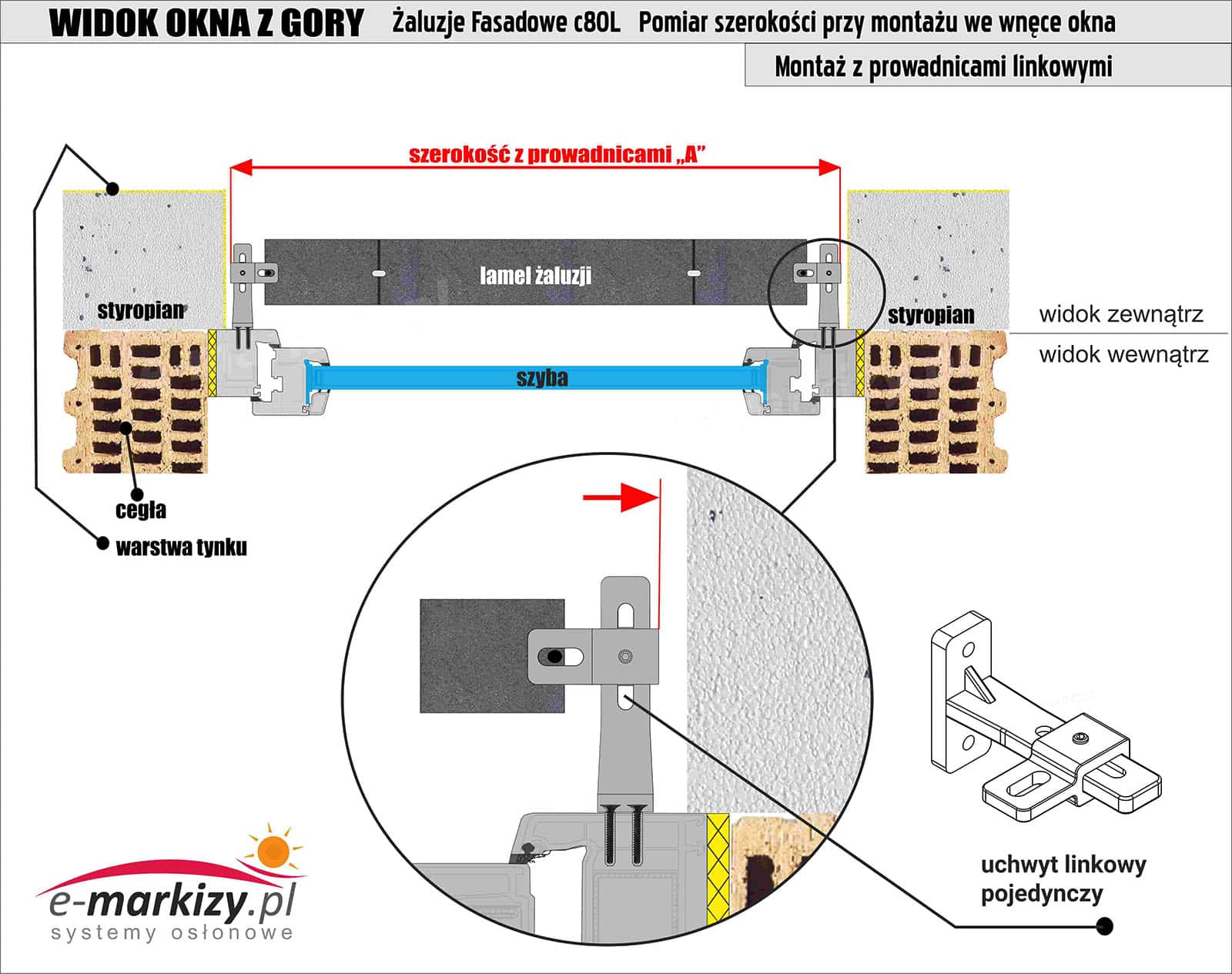

montaż we wnęce – pomiar szerokości

Pomiar szerokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej.

Pomiar A żaluzje fasadowe linkowe C80 Z90

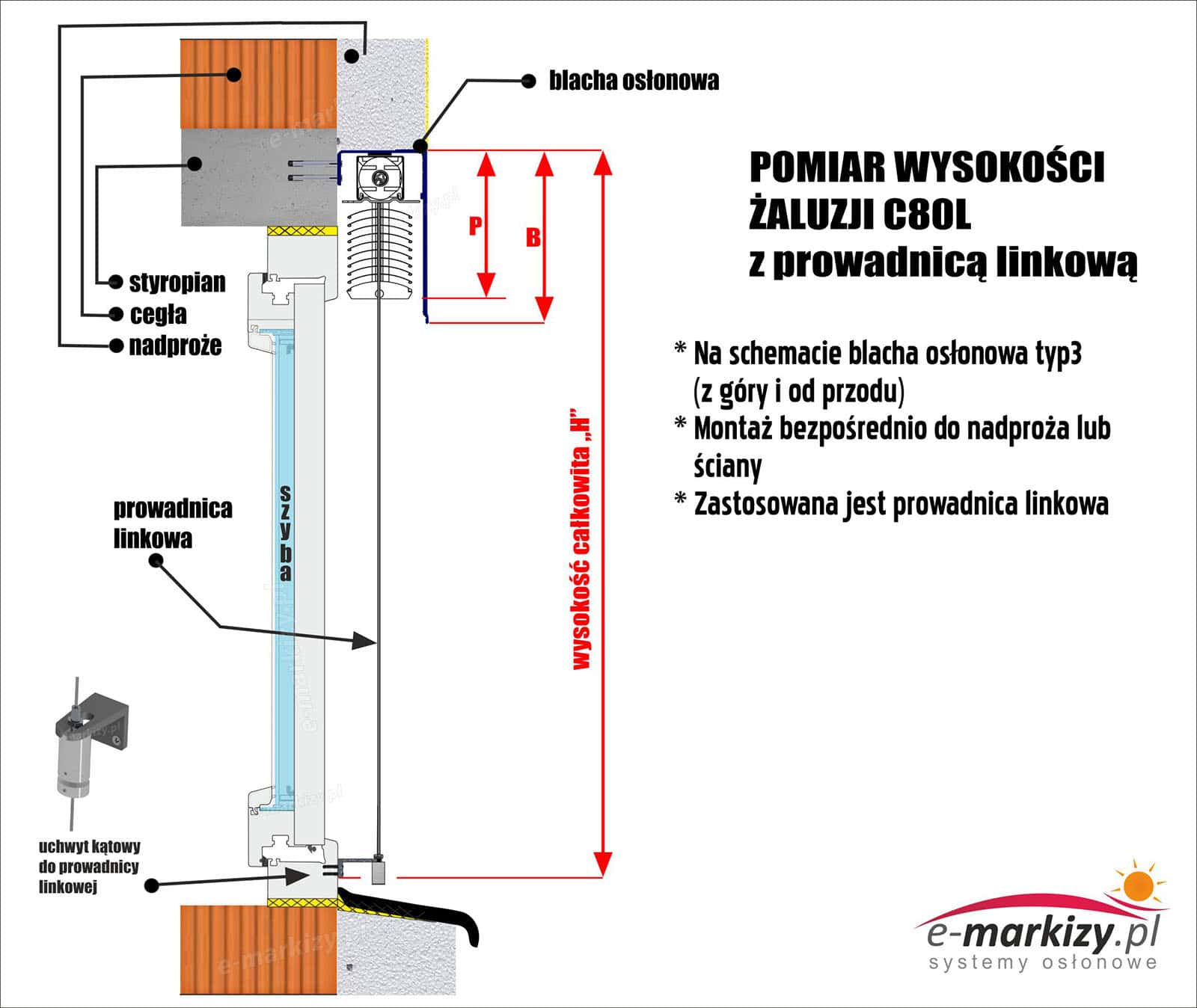

montaż we wnęce – pomiar wysokości

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem niezabudowanej blachy osłonowej od czoła i z góry TYP3. Użyte są prowadnice linkowe. Uchwyty żaluzji zamocowane są bezpośrednio do  nadproża (lub poszerzenia okna). Do zamówienia podajemy wymiar H.

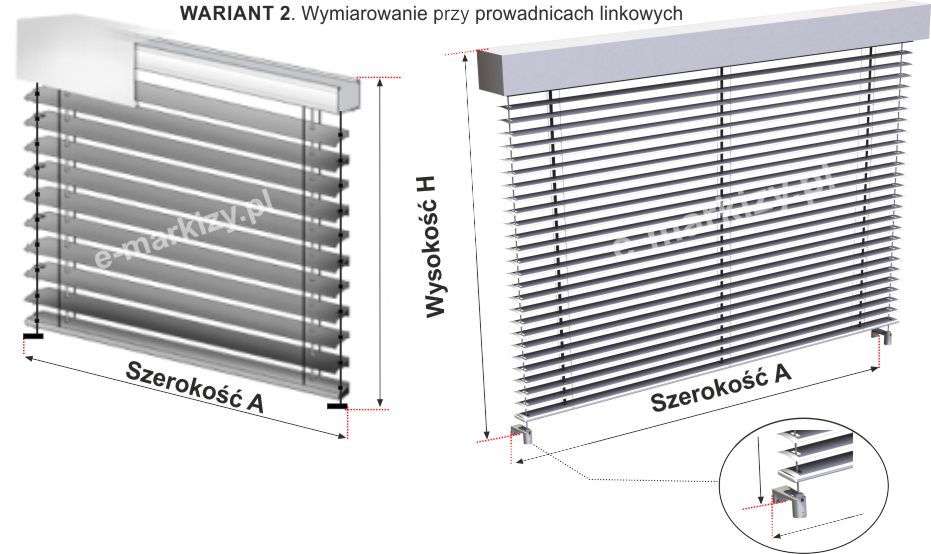

Pomiar szerokości

Aby ustalić szerokość żaluzji, podajemy wymiar A, czyli zewnętrzny, skrajny wymiar żaluzji (górna blacha osłonowa nigdy nie wychodzi poza ten wymiar)

Pomiar wysokości

Pomiar wysokości żaluzji z zastosowaniem prowadnic linkowych z blachą osłonową. Do zamówienia podajemy wysokość całkowitą H, czyli zewnętrzny skrajny wymiar od dołu uchwytu linki do końca górnej części żaluzji. Należy zwrócić uwagę że blacha osłonowa tylko przysłania górną część lameli a nie podwyższa cały wymiar żaluzji

Żaluzja c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej.

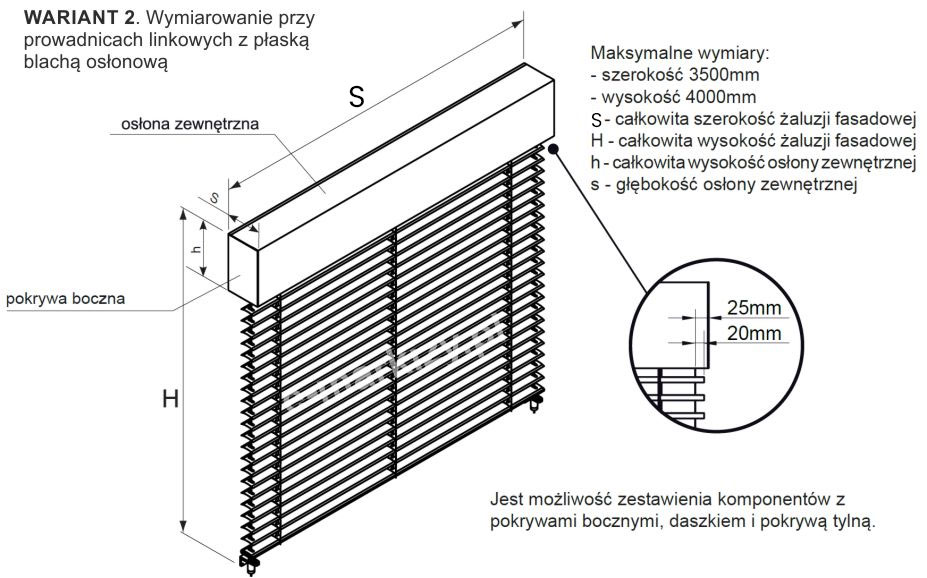

Wymiarowanie przy zastosowaniu blachy osłonowej z prowadnicami linkowymi. Podajemy zawsze skrajne wymiary zewnętrzne, łącznie z prowadnicami.

Pomiar A żaluzje fasadowe linkowe C80 Z90

Montaż żaluzji w wersjach modułowych

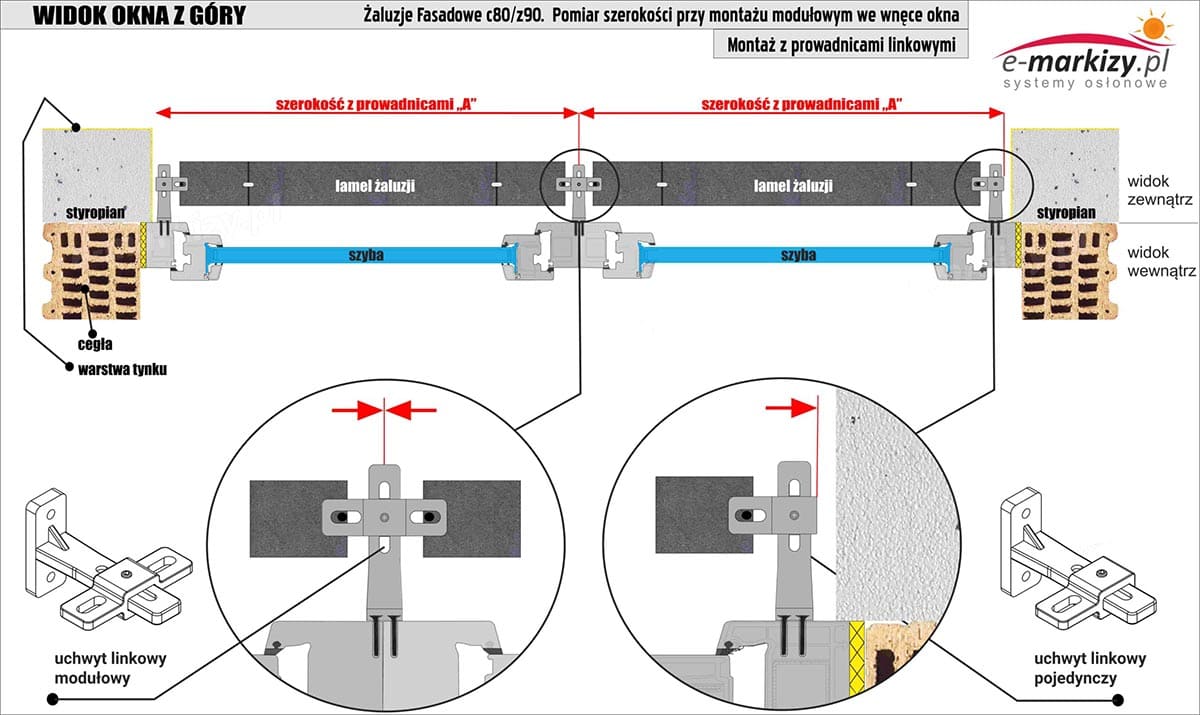

Pomiar szerokości przy montażu modułowym we wnęce okna – Montaż z prowadnicami linkowymi

Uchwyt linki pojedynczy oraz modułowy
