Pomiar B Żaluzje Fasadowe C80 Z90
S – szerokość żaluzji
Zdjęcie przedstawia typowy montaż we wnęce. Aby ustalić wymiary żaluzji można posłużyć np. takim przykładem. SZEROKOŚĆ S = Należy zmierzyć wymiar wnęki a następnie zrobić drobny „luz” np po 0,5cm na stronę. Np. zmierzony wymiar wnęki to 102cm więc od tego wymiaru odejmujemy po 0,5cm na stronę i otrzymujemy szerokość żaluzji – czyli 102-0,5-0,5 = 101cm Jeżeli wnęka jest krzywa to należy pod uwagę wziąść zawsze najmniejszy wymiar.
H – wysokość żaluzji
Zdjęcie przedstawia typowy montaż we wnęce. Aby ustalić wymiary żaluzji można posłużyć np. takim przykładem. WYSOKOŚĆ H = Należy zmierzyć wymiar wnęki (np. od góry wnęki do dołu parapetu), a następnie zrobić drobny „luz” np po 0,5cm z góry i z dołu. Np. zmierzony wymiar wnęki to 155cm więc od tego wymiaru odejmujemy po 0,5cm z góry i z dołu i otrzymujemy wysokość żaluzji – czyli 155-0,5-0,5 = 154cm Jeżeli u góry, wnęka jest krzywa to należy pod uwagę wziąść zawsze najmniejszy wymiar.

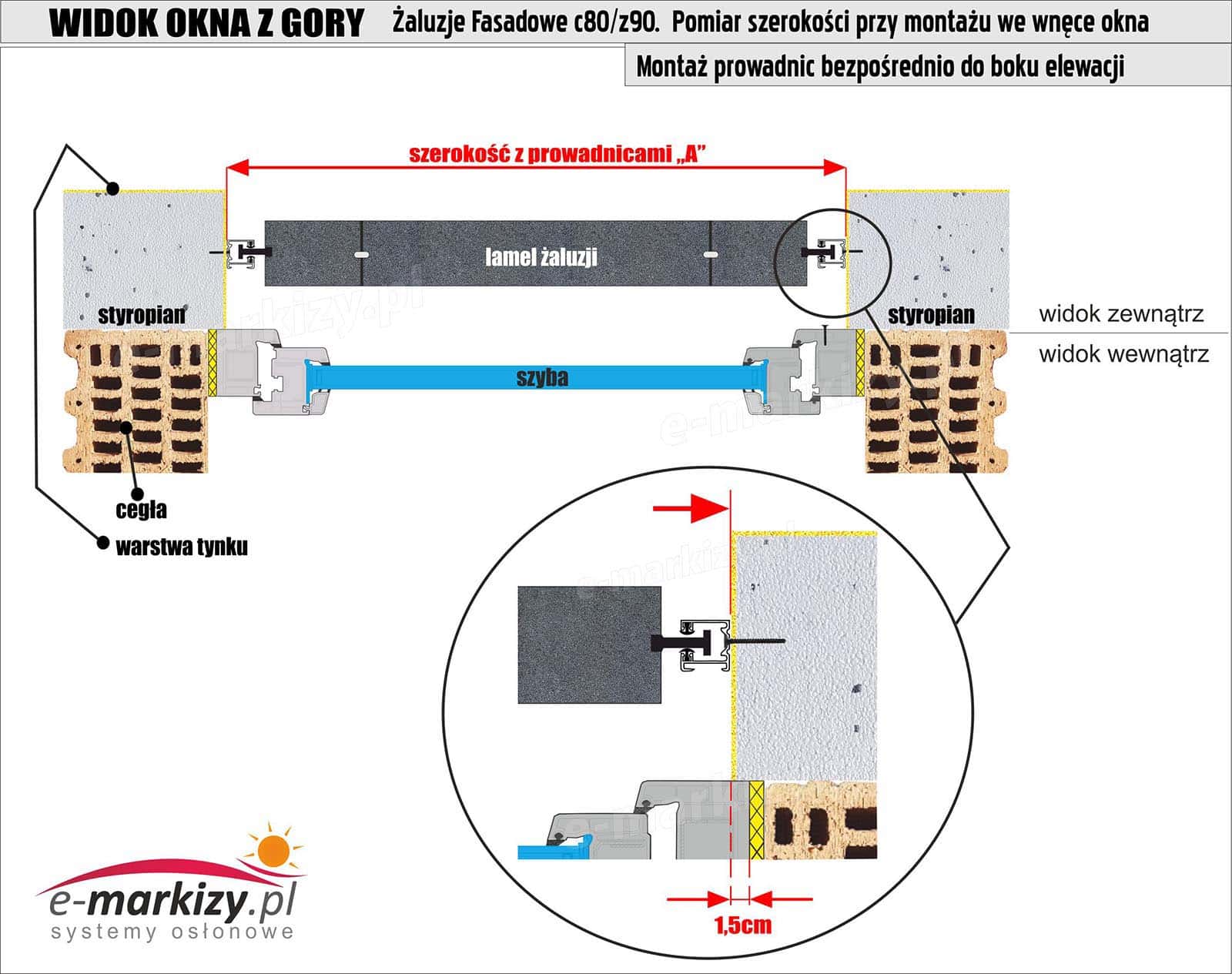

Montaż we wnęce, bez uchwytów – pomiar szerokości – kaseta zabudowana
Pomiar szerokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej od czoła. Użyte są prowadnice listwowe, które bezpośrednio mocujemy do wnęki (do warstwy izolacji). Do zamówienia podajemy wymiar całkowity A
Żaluzja z prowadnicami – pomiar wysokości

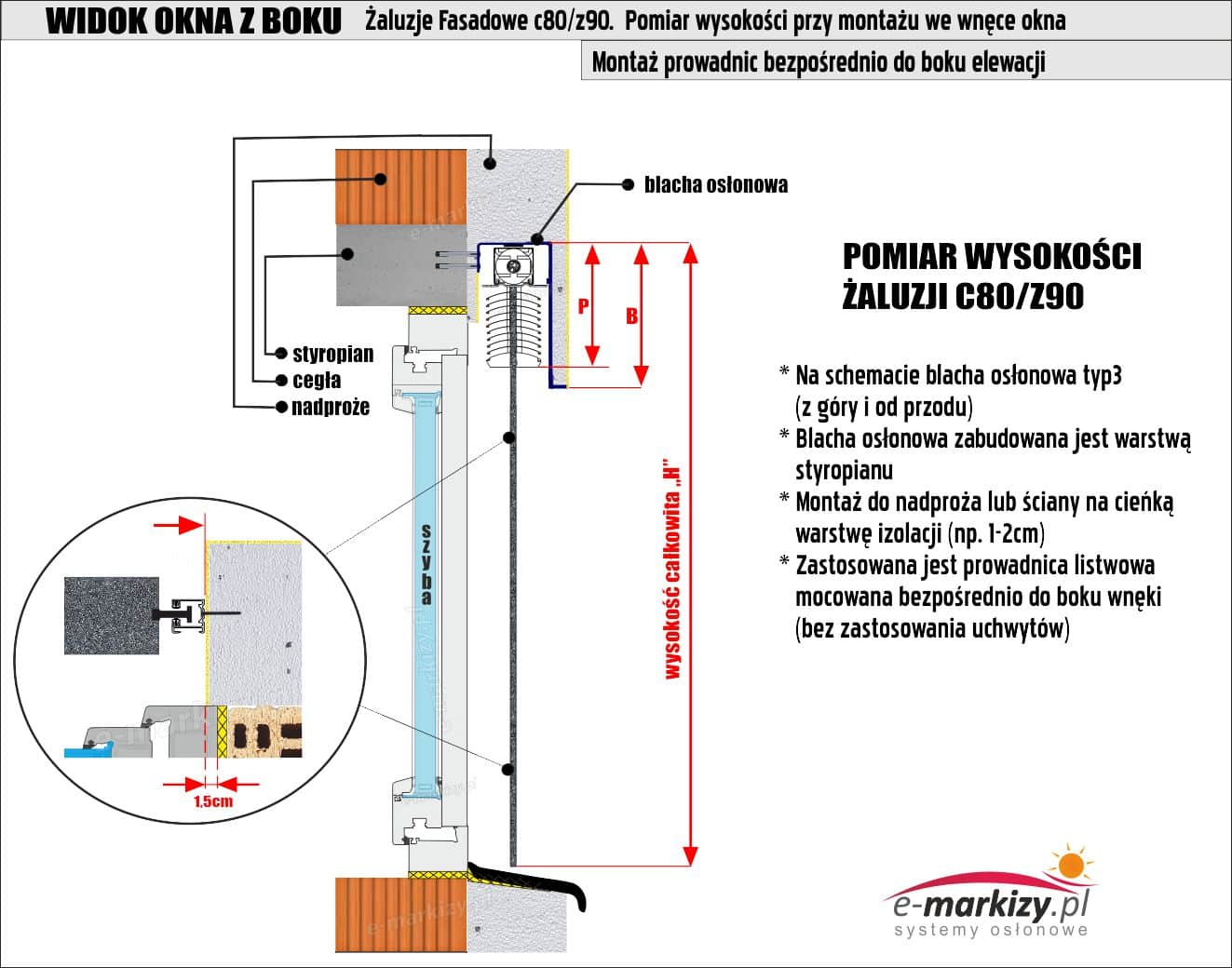

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej od czoła. Użyte są prowadnice listwowe, które bezpośrednio mocujemy do wnęki (do warstwy izolacji). Do zamówienia podajemy wymiar całkowity H

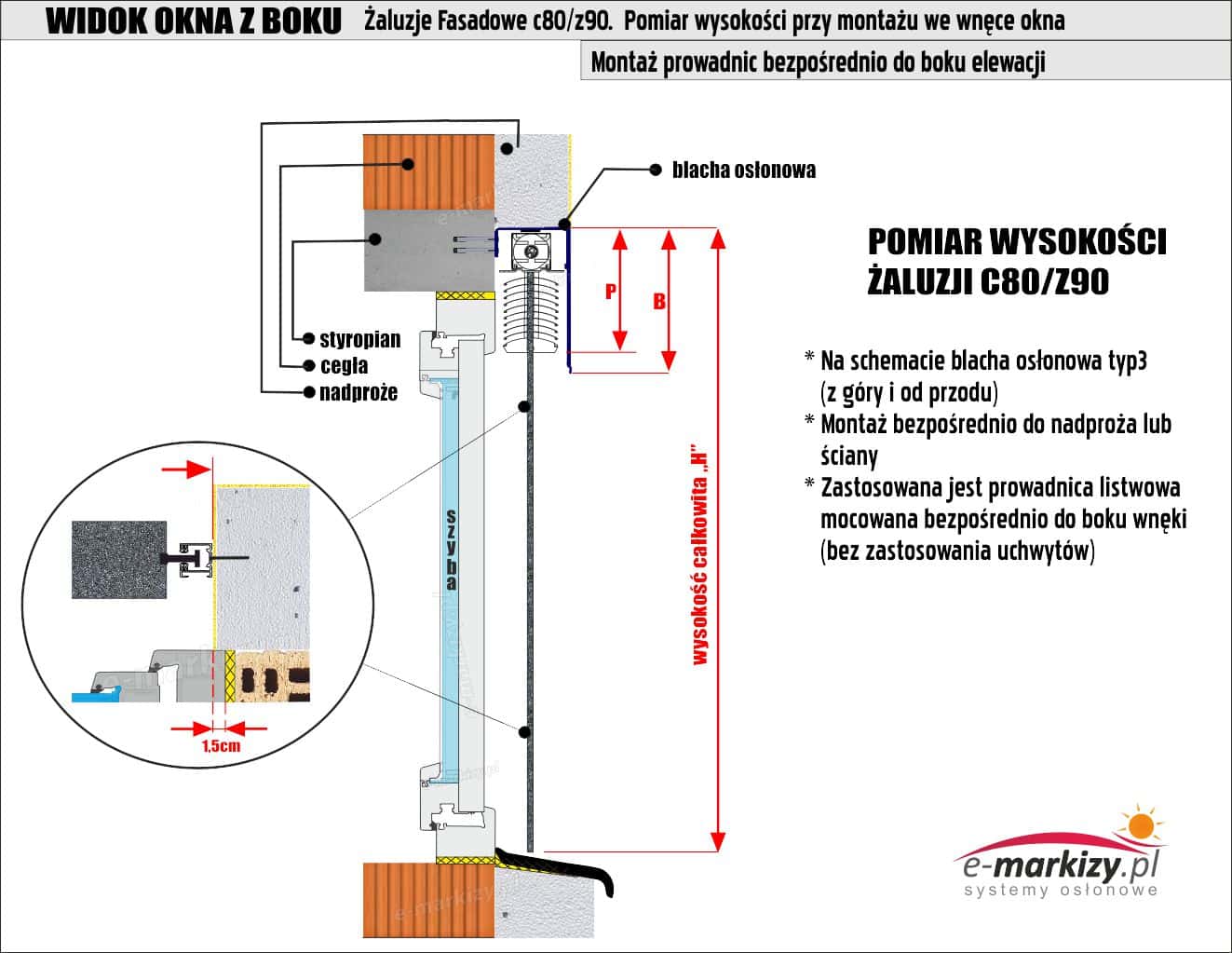

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem niezabudowanej blachy osłonowej od czoła i z góry TYP3. Użyte są prowadnice listwowe, które bezpośrednio mocujemy do wnęki (do warstwy izolacji). Uchwyty żaluzji zamocowane są bezpośrednio do nadproża (lub poszerzenia okna). Do zamówienia podajemy wymiar H.
Żaluzja fasadowa c80 – wymiar i głębokość kasety
Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.
P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego (12cm)
S – Długość uchwytu prowadnicy
Żaluzja fasadowa z90 – wymiar i głębokość kasety
Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.
P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (14cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej
Żaluzja fasadowa z90 – wymiar i głębokość kasety
Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem niezabudowanej blachy osłonowej.
P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
S – Długość uchwytu prowadnicy
Pomiar B Żaluzje Fasadowe C80 Z90

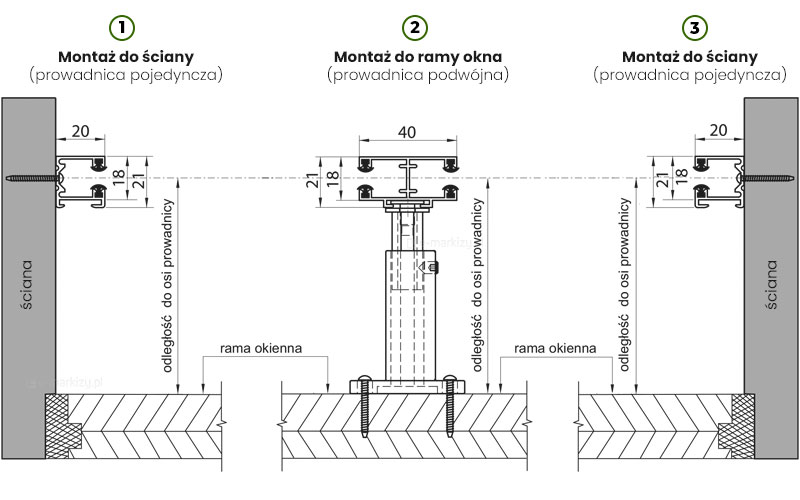

Montaż żaluzji w wersjach modułowych
Montaż żaluzji w wersjach modułowych

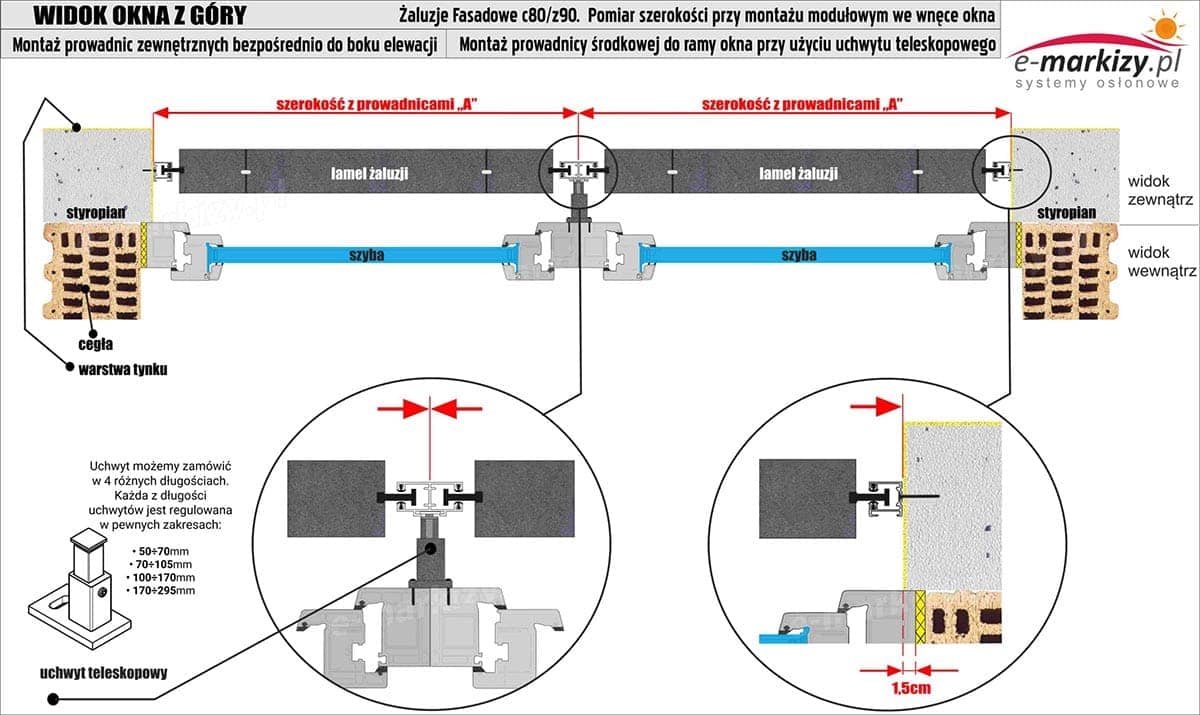

Pomiar szerokości przy montażu modułowym we wnęce okna – Montaż prowadnic zewnętrznych bezpośrednio do boku elewacji. Montaż prowadnicy środkowej do ramy okna przy użyciu uchwytu teleskopowego.
Pomiar szerokości
SZEROKOŚĆ A czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ B czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ S czyli zewnętrzny, skrajny wymiar obu żaluzji z prowadnicami. Jest to szerokość całego modułu (w tym przypadku podwójnego, złożonego z dwóch żaluzji)
Wykorzystywane uchwyty:
Typ 2 – teleskopowy (do montażu prowadnicy modułowej do ramy okna)
- 50-70mm
- 70-105mm
- 100-170mm
