Pomiar E żaluzje fasadowe C80 Z90

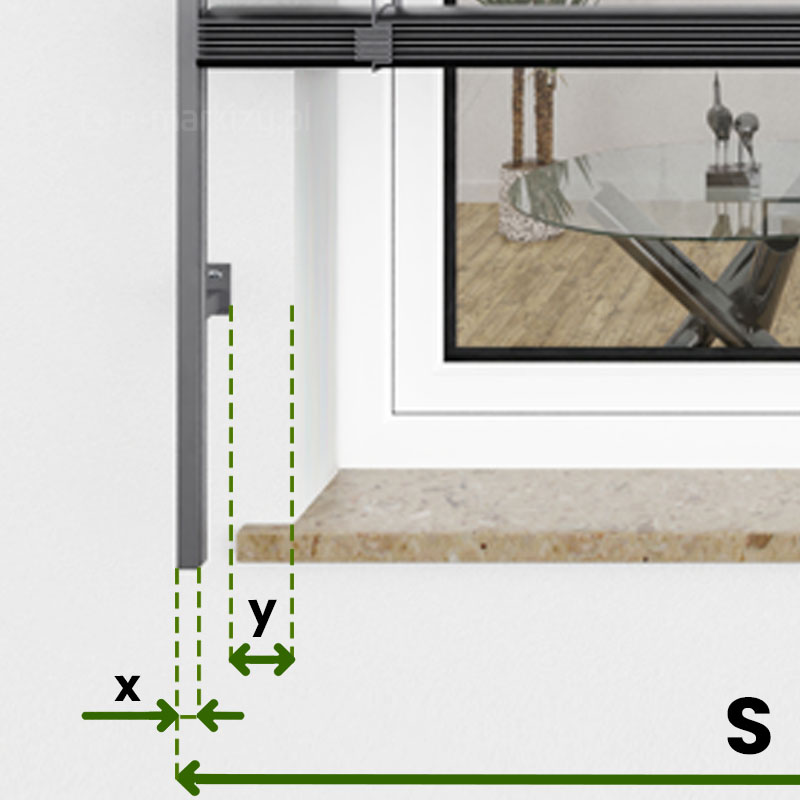

S – szerokość żaluzji

y – warstwa ocieplenia
x – szerokość prowadnicy

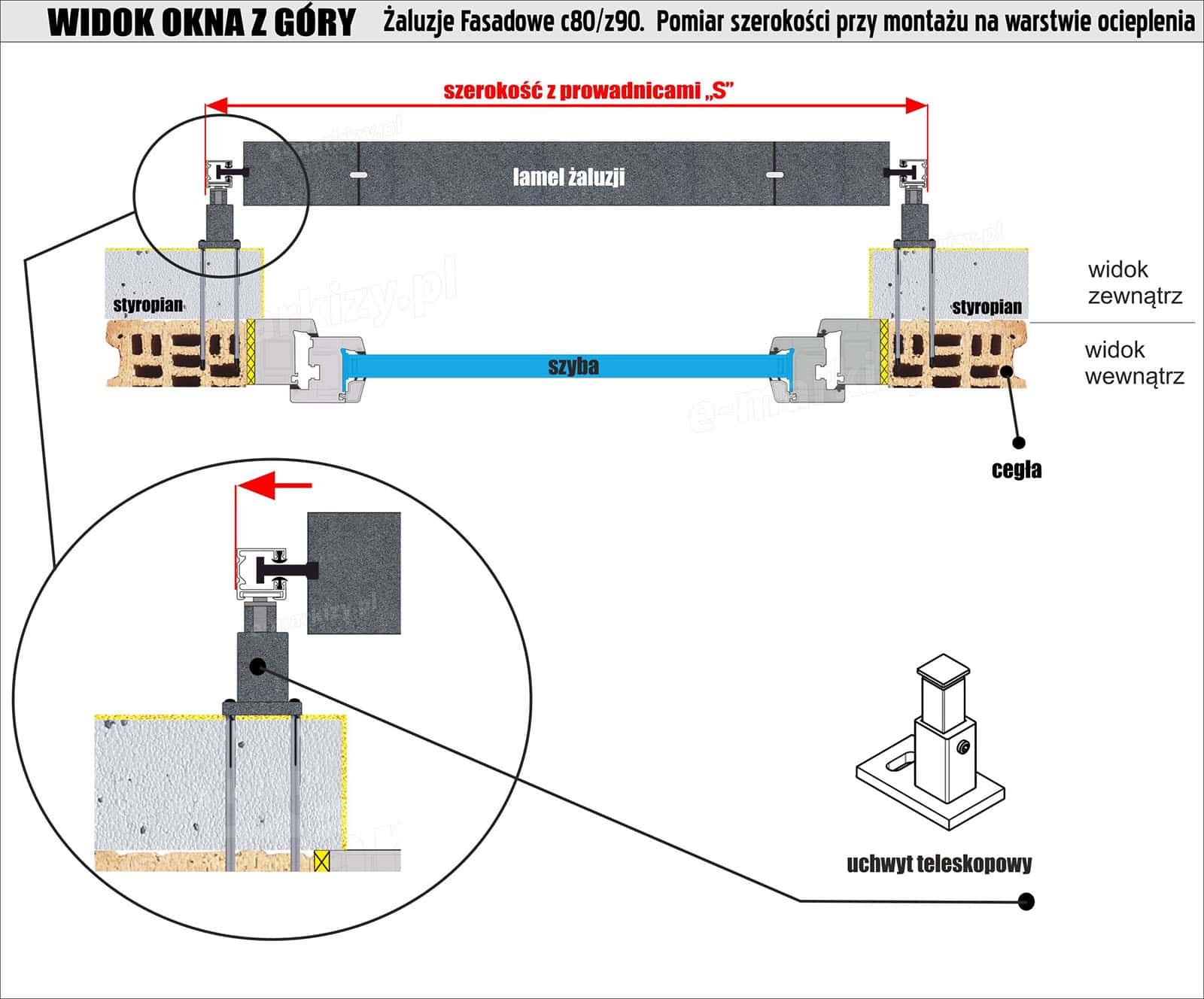

Zdjęcie przedstawia typowy montaż na ścianie lub elewacji. Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.

SZEROKOŚĆ A = Podajemy zawsze zewnętrzną skrajną wartość między prowadnicami. Aby ustalić szerokość na naszym rysunku, możemy posłużyć się przykładem. Zakładamy że nasza wnęka okienna ma na bokach warstwę ocieplenia o grubości Y=5cm.

Mocowanie prowadnic (ich uchwytów) musi być poza tą warstwą ocieplenia. Aby ustalić szerokość do zamówienia żaluzji, należy zmierzyć wnękę okienną np. u nas 80cm i dodać warstwę ocieplenia Y=5cm oraz dodać szerokość prowadnicy X (prowadnicy płaska to X=2cm lub prowadnica okrągła X=4cm).
Otrzymujemy wynik: 80cm + (2 x 5cm) + (2 x 2cm) = 94cm

Otrzymana wartość to minimalna szerokość na jaką powinniśmy zamówić żaluzję. Dla bezpieczeństwa warto jednak tę wartość zaokrąglić np. do 90cm.

H – wysokość żaluzji

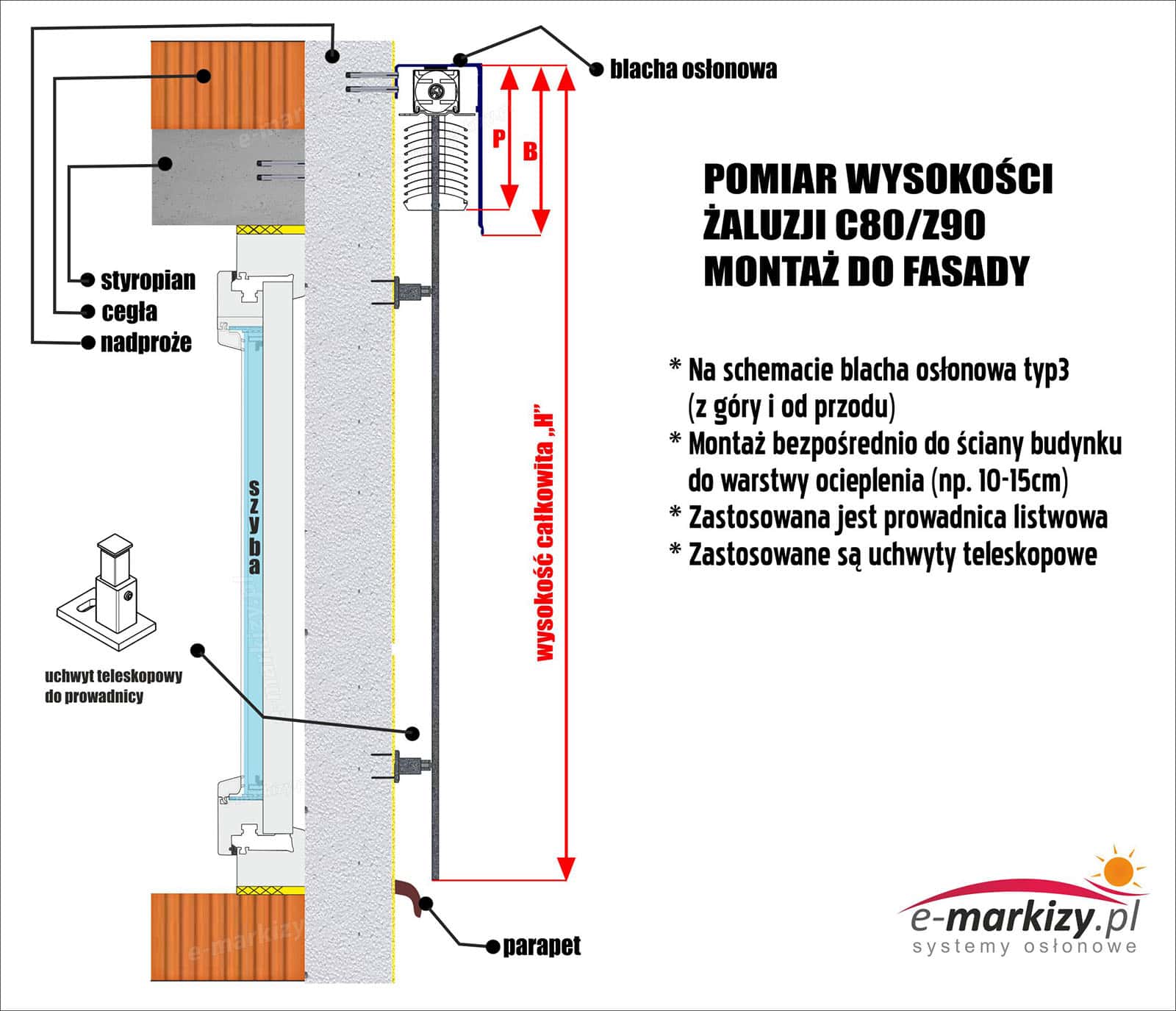

Zdjęcie przedstawia typowy montaż na ścianie lub elewacji.

WYSOKOŚĆ H = Należy zmierzyć wymiar np. wnęki (np. od góry wnęki do dołu parapetu), a następnie w zależności od potrzeb montażu należy dodać np. z góry min. 17cm. Np. zmierzona wysokość wnęki to 150cm. Dodajemy np 17cm i otrzymujemy wartość do zamówienia żaluzji czyli 167cm
