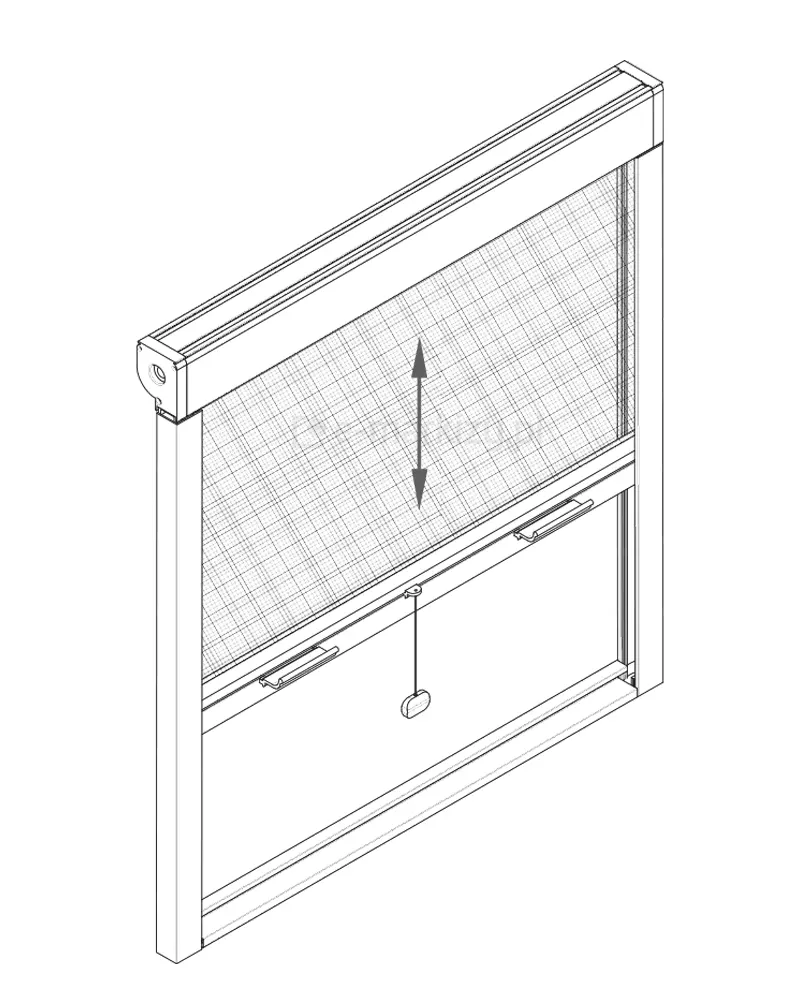

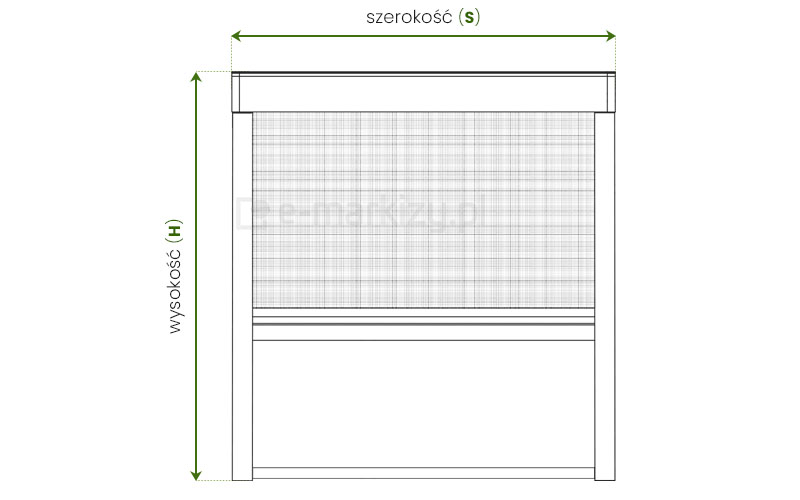

Pomiar moskitiery na okno dachowe z napędem sprężynowym
S – szerokość całkowita moskitiery
H – wysokość całkowita moskitiery

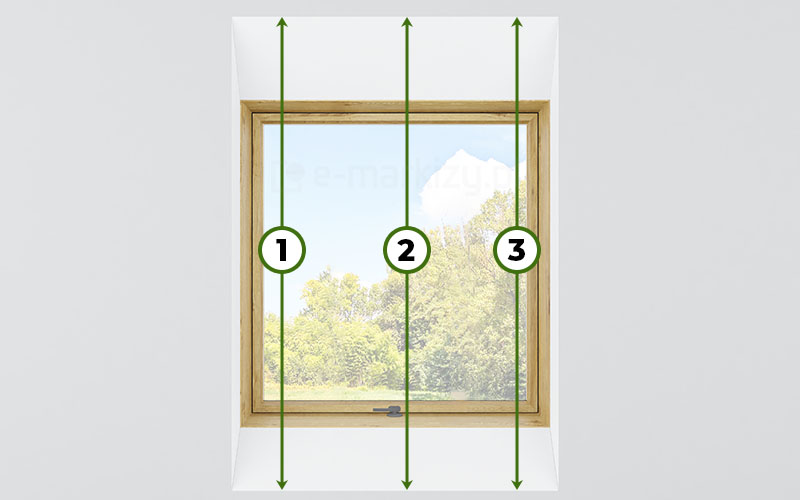

Pomiar wnęki dachowej – Montaż moskitiery we wnęce
Szerokość i Wysokość ościeży okna dachowego

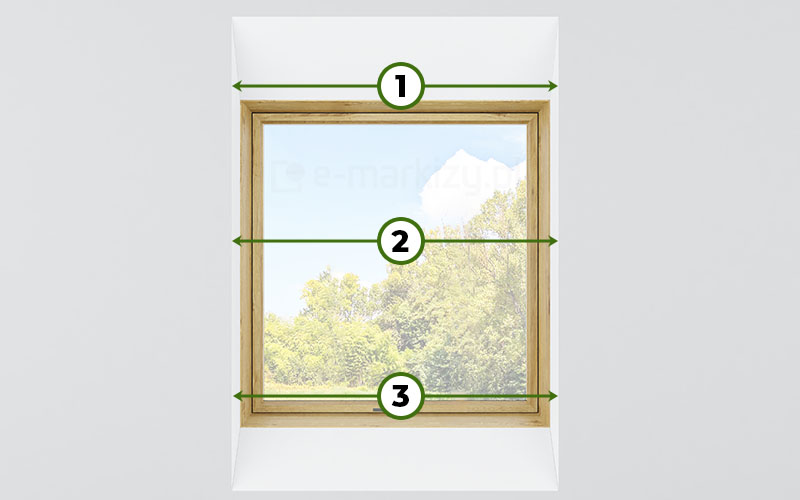

Wymiary należy ściągnąć najlepiej w 3 lub więcej miejscach (rysunki poniżej). Wnęka okienna jest zazwyczaj nierówna, dlatego należy podać najmniejszy zmierzony wymiar wnęki okiennej na zewnątrz okna.
W tym celu należy zmierzyć szerokość oraz wysokość w wielu miejscach, aby upewnić się, że zamawiana osłona zmieści się w otwór okienny. W zależności od sposobu montażu i rodzaju ocieplenia, zalecamy zamówić osłonę odpowiednio mniejszą, by zapewnić tzw. „luz montażowy”. Przed dokonaniem pomiarów powinno się także oczyścić wnękę z zalegających zabrudzeń.

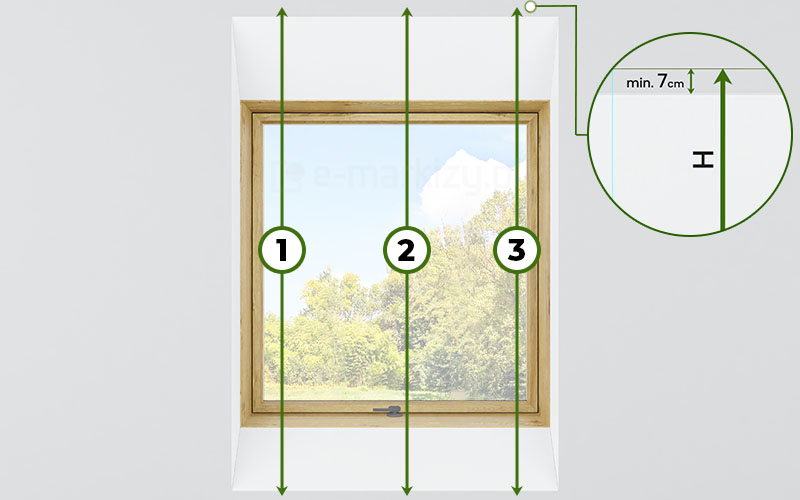

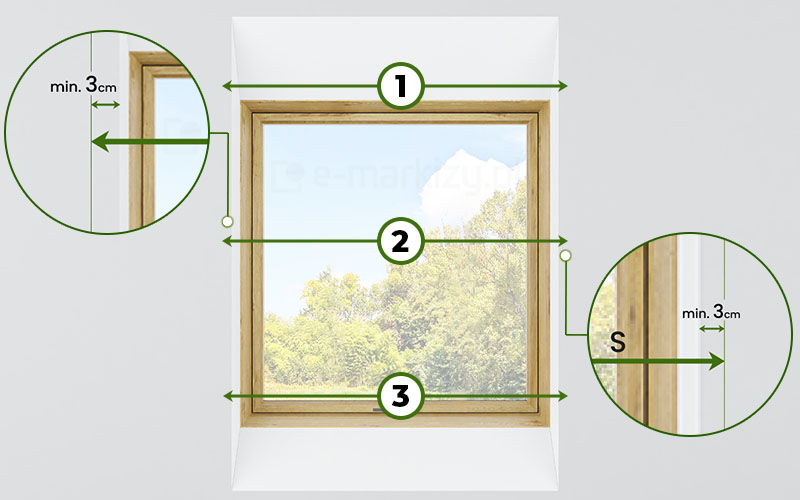

Pomiar wnęki dachowej – Montaż moskitiery na ścianie
Szerokość i Wysokość ościeży okna dachowego
Wymiary należy ściągnąć najlepiej w 3 lub więcej miejscach (rysunki poniżej). Wnęka okienna jest zazwyczaj nierówna, dlatego należy podać najmniejszy zmierzony wymiar wnęki okiennej na zewnątrz okna. Dla prawidłowego działania moskitiery zaleca się zamawiać szerokość rolety większą o conajmniej 3cm z lewej i 3cm z prawej strony otworu wnękowego. Wysokość całkowita powinna być minimalnie o 7cm większa niż otwór wnękowy (na montaż kasety oraz zakładkę dla belki dolnej). Przed dokonaniem pomiarów powinno się także oczyścić wnękę z zalegających zabrudzeń.

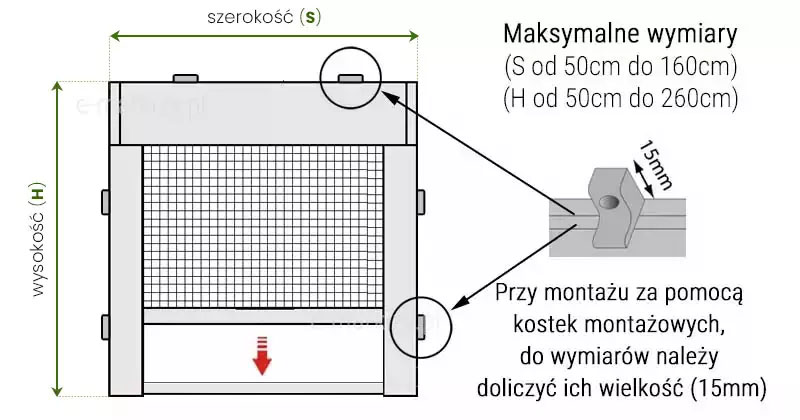

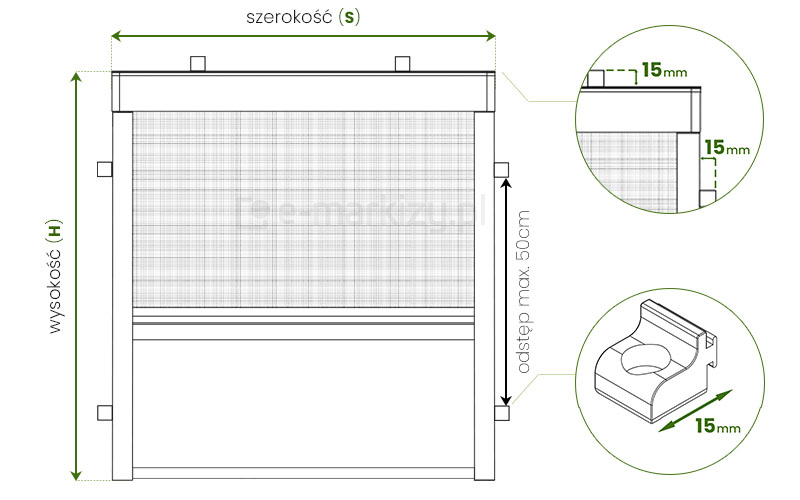

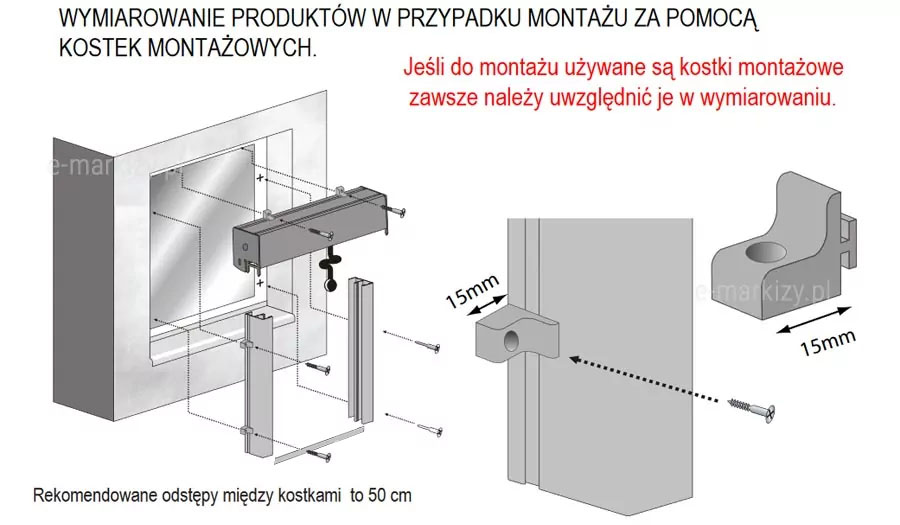

Wymiarowanie w przypadku montażu za pomocą kostek montażowych 15mm
Rekomendowane odstępy między kostkami montażowymi moskitiery to 50cm
Więcej informacji – Kliknij Tutaj
Moskitierę możemy montować na 2 sposoby.
Sposób 2. montaż na ścianie (moskitierę wraz z prowadnicami montuje bezpośrednio na ścianę poza światłem wnęki).
Dane techniczne Moskitiery Dachowej

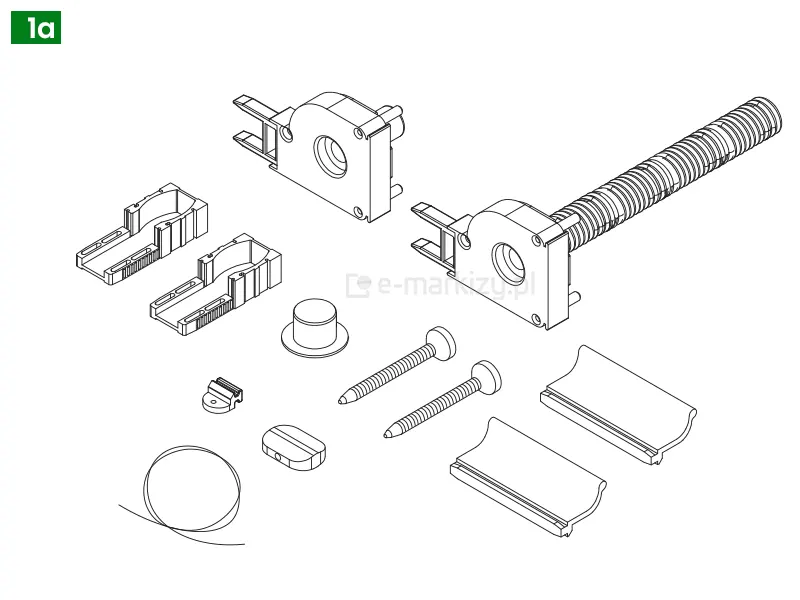

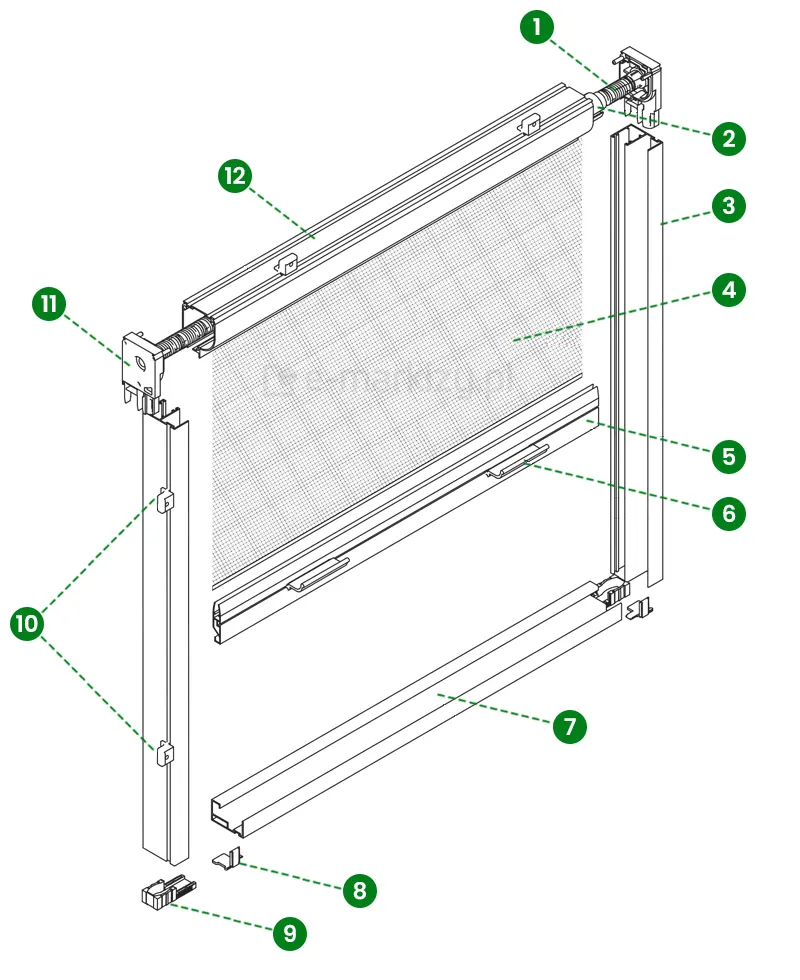

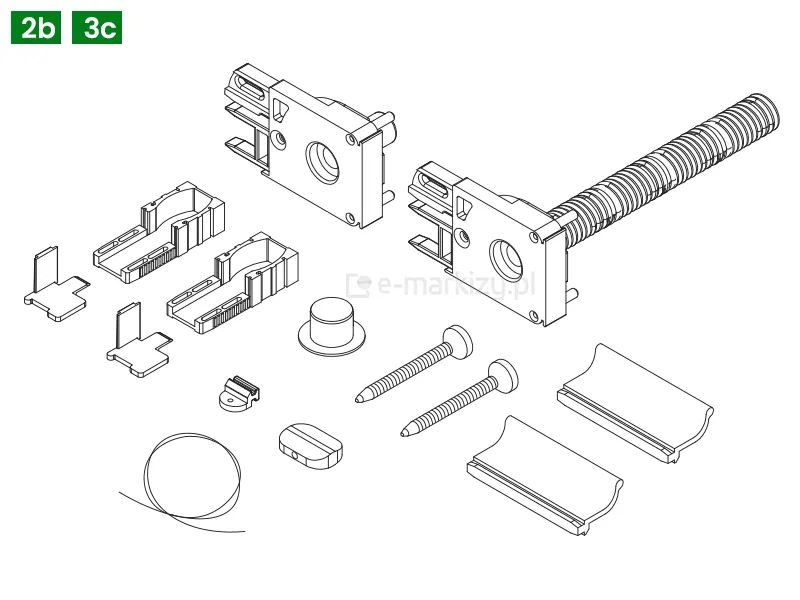

Komponenty moskitiery rolowanej na okna dachowe
1. Spowalniacz
2. Rurka z siatką
3. Prowadnica boczna
4. Siatka
5. Obciążnik
6. Klamka
7. Prowadnica blokująca
8. Zaślepka
9. Łącznik prowadnic
10. Kostki montażowe
11. Mechanizm sterujący

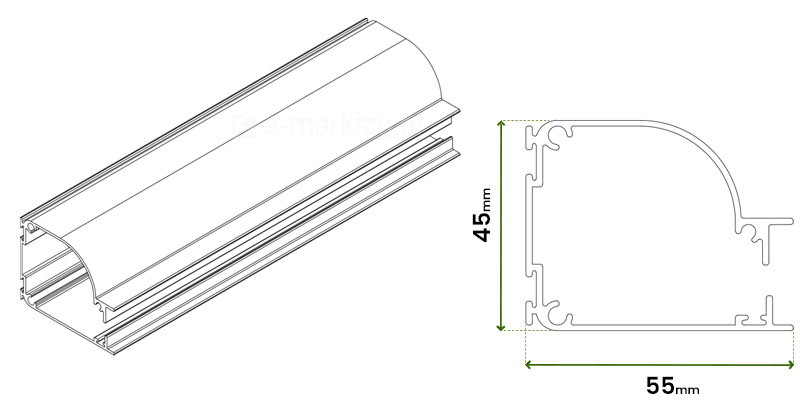

Kaseta moskitiery rolowanej
Kaseta chroni mechanizm sterujący i rurę nawojową moskitiery wraz ze zwiniętą siatką

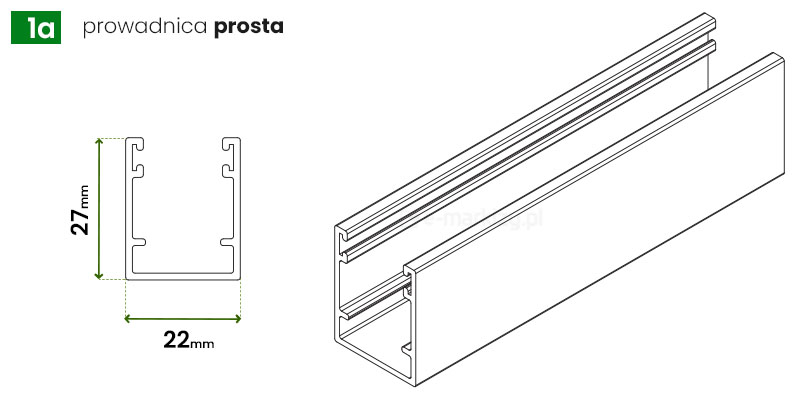

Prowadnica boczna zwykła
Prowadnice boczne moskitiery stabilizują ruch obciążnika z siatką w pionie. Prowadnica zwykła używana jest przy montażu do wnęki (1a).
• wymiary 22x27mm

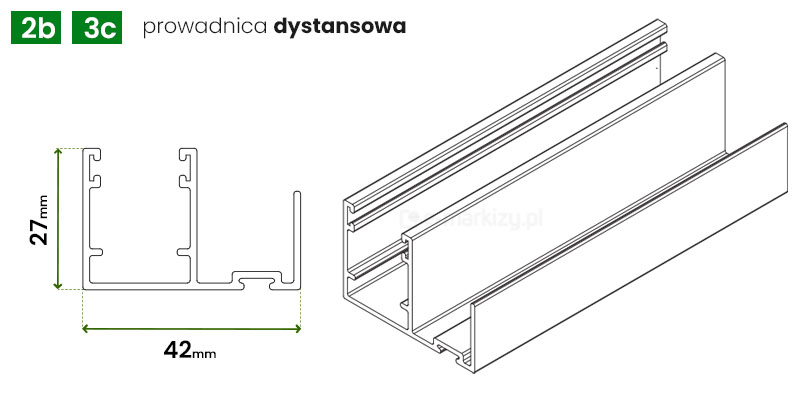

Prowadnica boczna dystansowa
Prowadnice boczne moskitiery stabilizują ruch obciążnika z siatką w pionie. Prowadnica dystansowa używana jest przy montażu do wnęki, ramy okna lub ściany (2b) (3c).
• wymiary 42x27mm

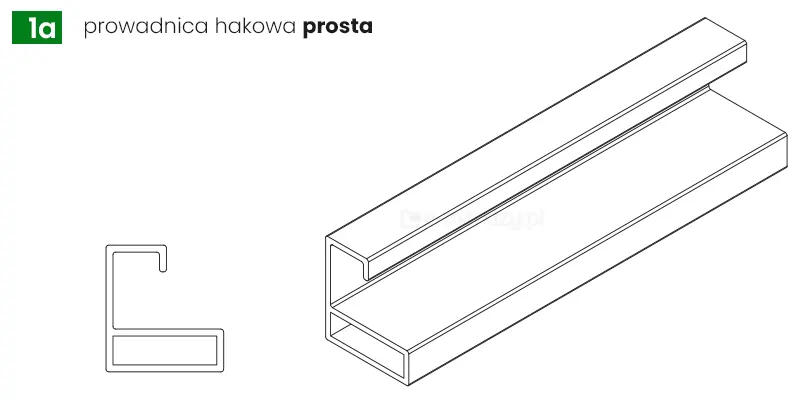

Prowadnica blokująca zwykła
Dzięki profilowi w kształcie haku, zamyka moskitierę i zatrzymuje obciążnik z siatką.

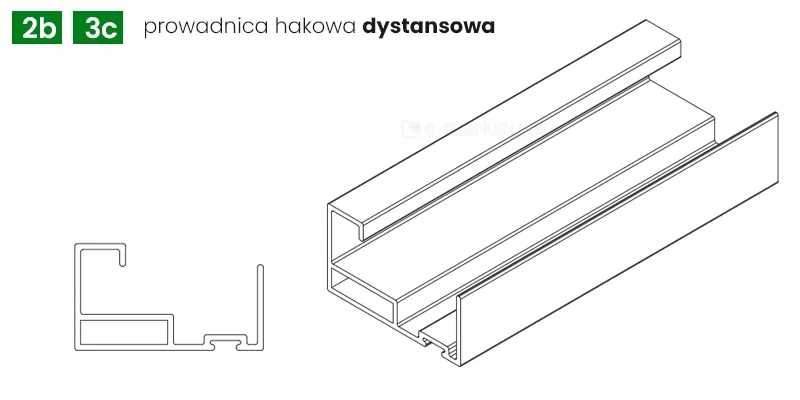

Prowadnica blokująca dystansowa
Dzięki profilowi w kształcie haku, zamyka moskitierę i zatrzymuje obciążnik z siatką.

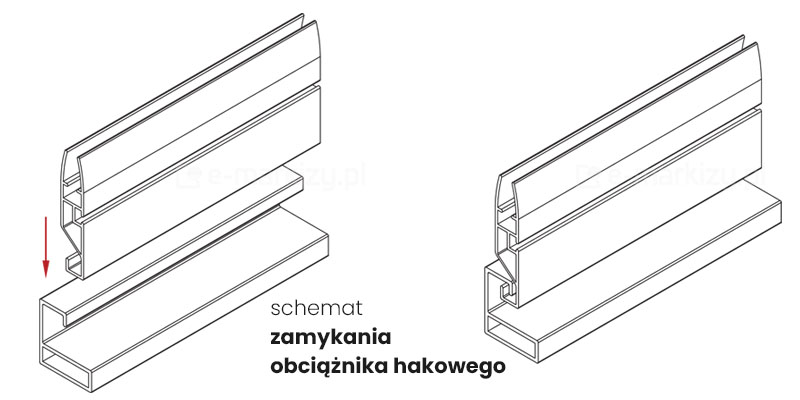

Zamykanie obciążnika dolnego
Obciążnik hakowy utrzymuje opuszczoną siatkę moskitiery dachowej.

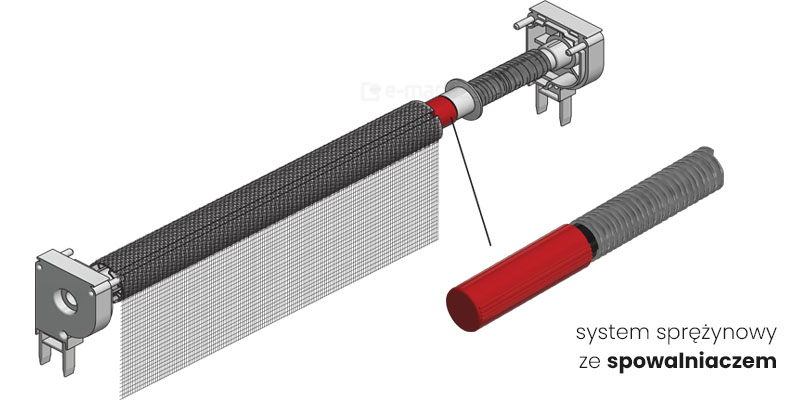

Spowalniacz siatki
Dzięki specjalnemu mechanizmowi sprężynowemu, zwijana siatka moskitiery zwalnia, dzięki czemu kaseta nie uszkadza się od uderzeń obciążnika dolnego.

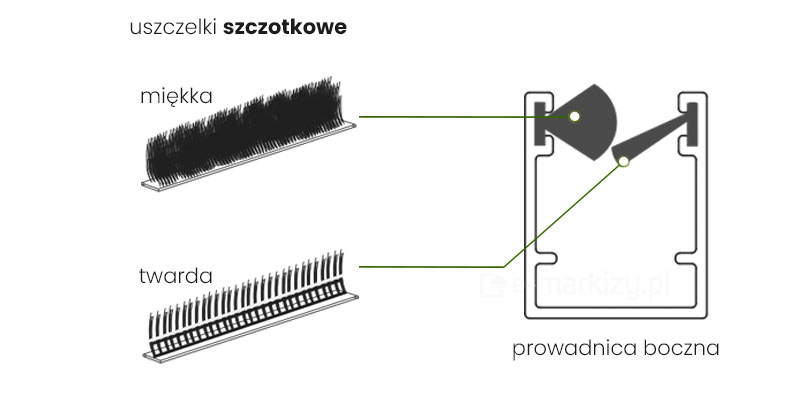

Uszczelki szczotkowe
• uszczelka miękka
• uszczelka twarda
Prowadnice boczne wyposażone są w uszczelki szczotkowe, które usztywniają działanie całego systemu co zapewnia równomierny ruch siatki moskitiery.
Miękkie uszczelki dodatkowo zabezpieczają prowadnice przed brudem i insektami.

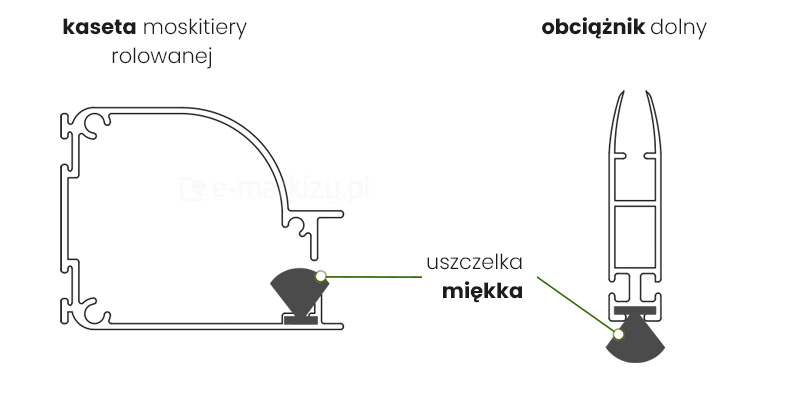

Umieszczenie uszczelek w kasecie i obciążniku
• uszczelka miękka
Miękkie uszczelki dodatkowo zabezpieczają kasetę oraz belkę dolną przed brudem i insektami.
