Pomiar żaluzji fasadowych C80 linkowych

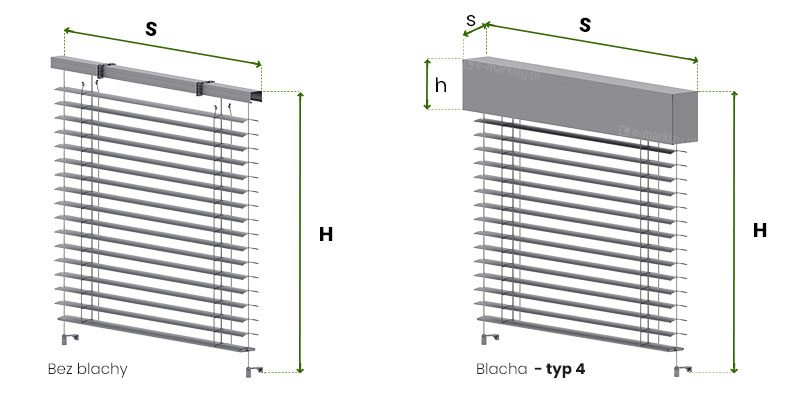

Żaluzja C80L wymiarowanie – Maksymalne wymiary
S – Szerokość całkowita do 3500 mm
W – Wysokość całkowita do 4000 mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej
* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20 mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.
Zobacz szczegółowe dane techniczne

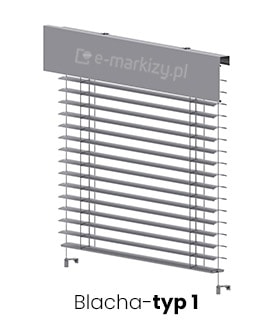

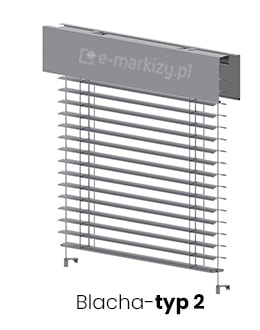

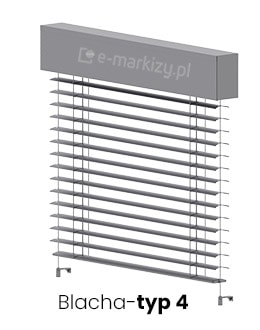

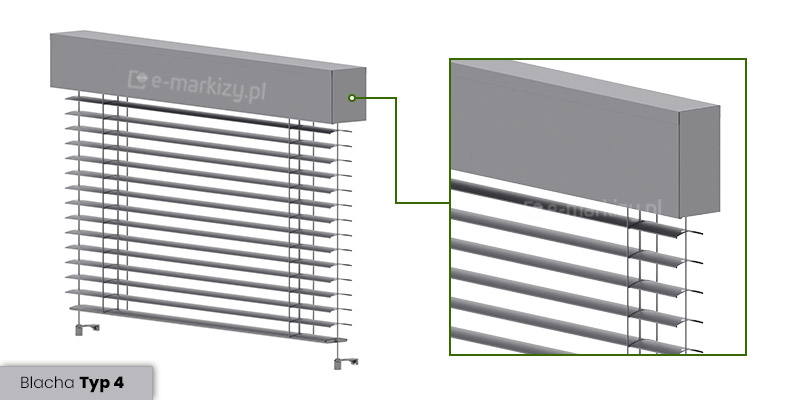

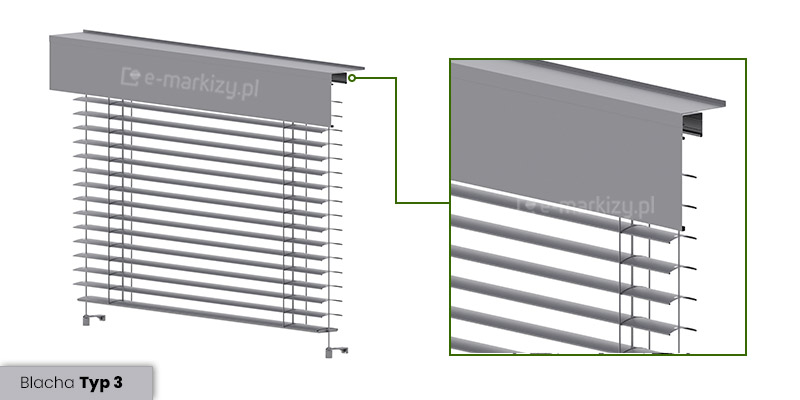

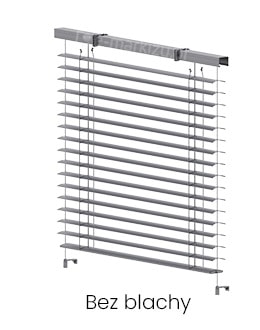

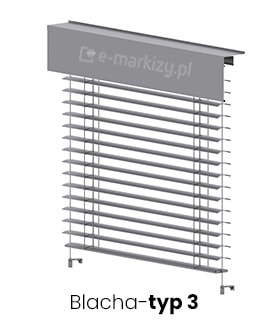

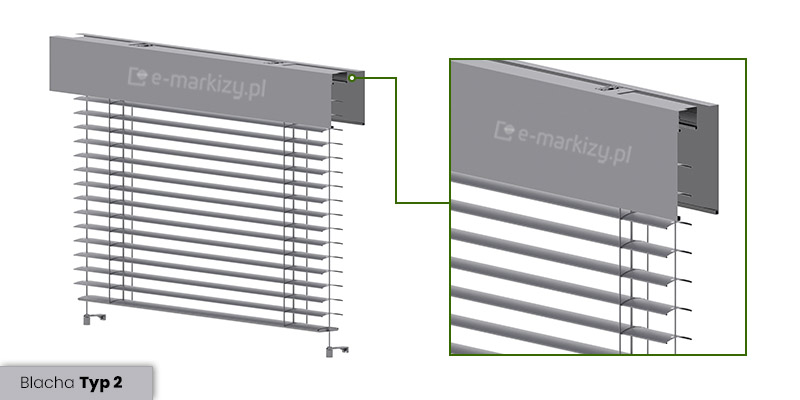

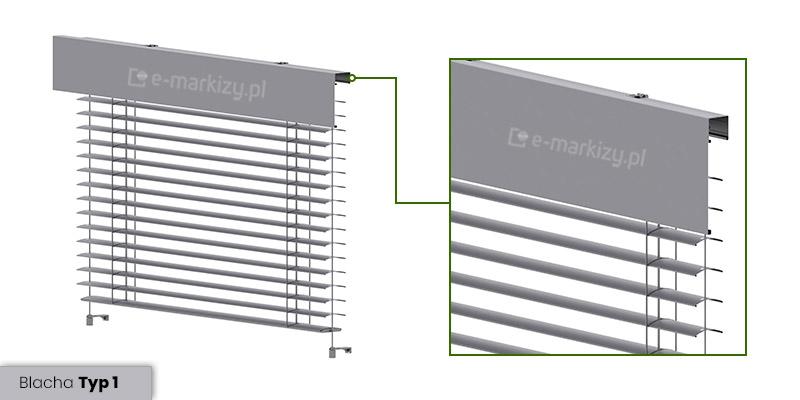

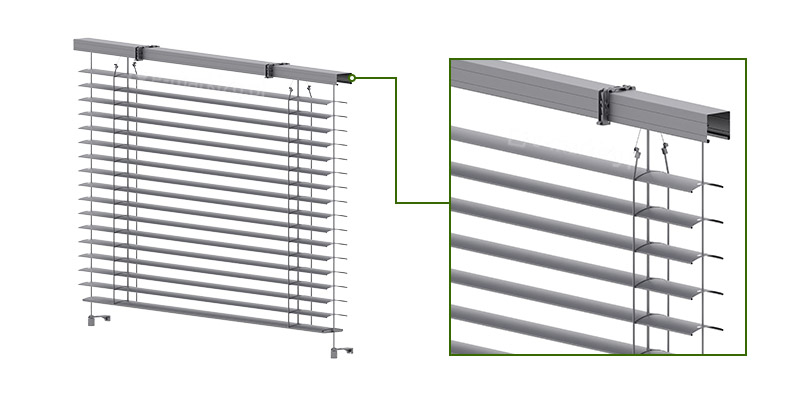

Niezależnie od rodzaju blachy osłonowej lub jej braku, wymiary określamy jako wymiary całkowite

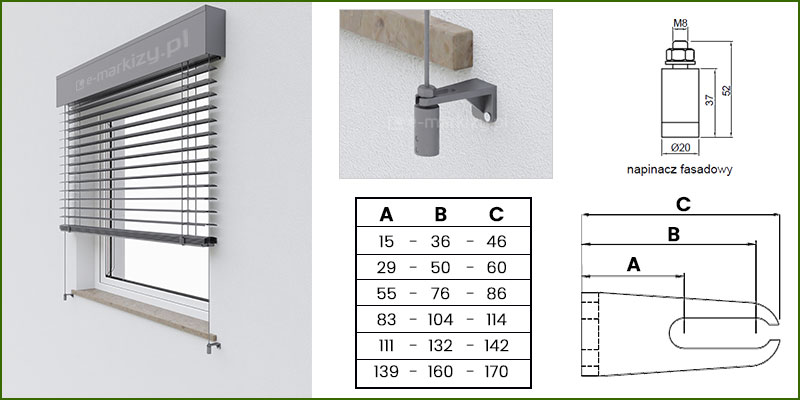

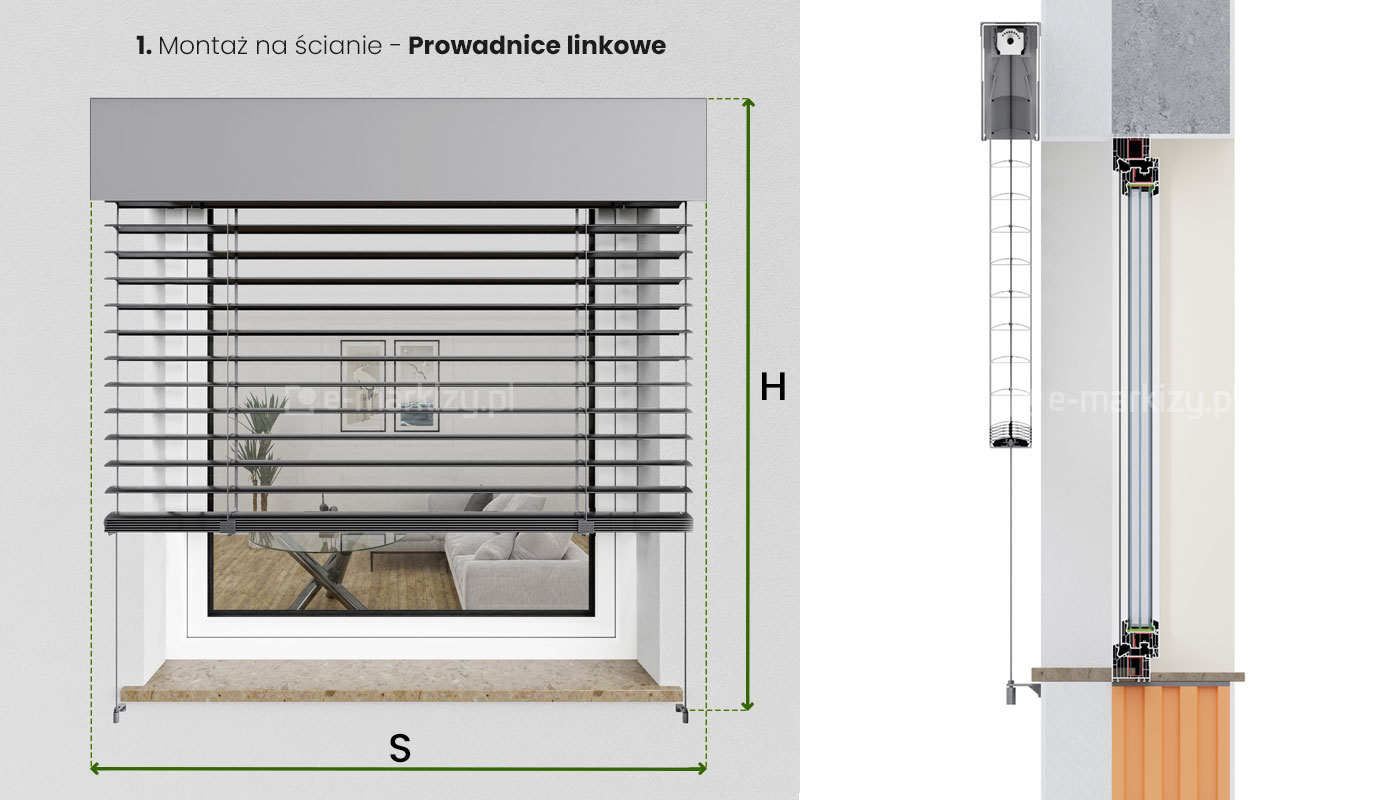

1) Prowadnice linkowe. Montaż poza wnęką
1 – przykład Pomiaru – prowadnice linkowe. Montaż na ścianie, blacha niezabudowana (widoczna od zewnątrz)

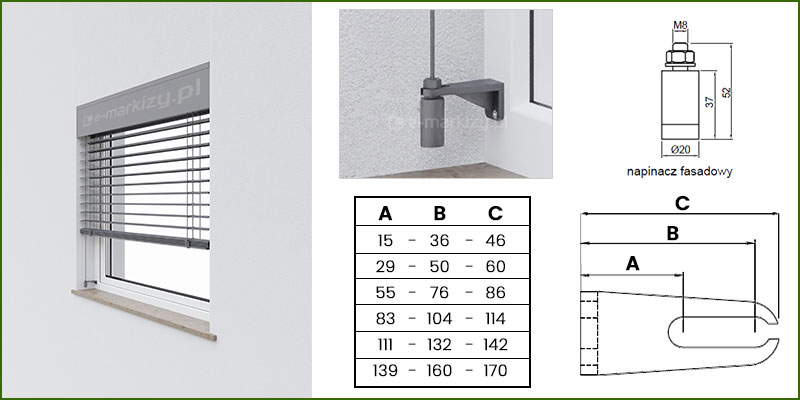

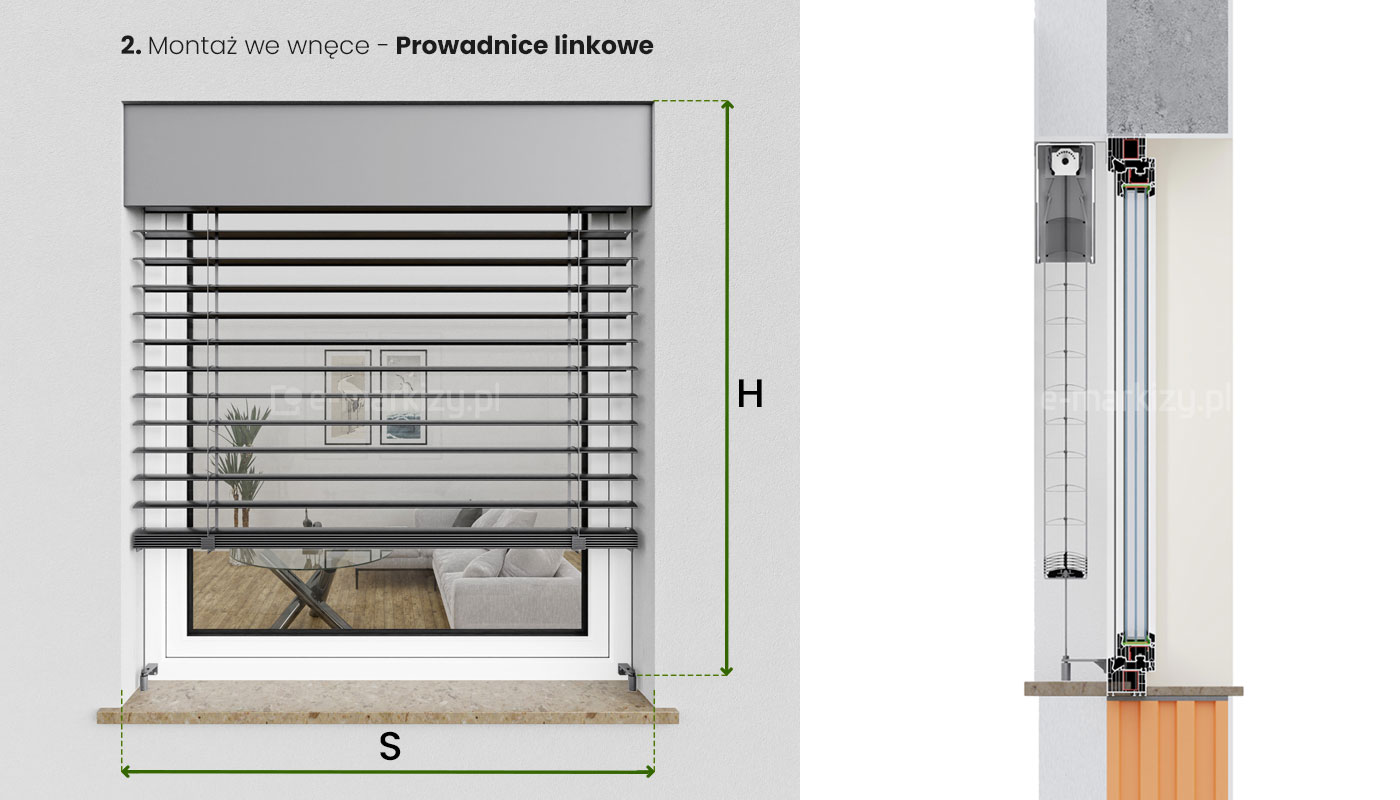

2) Prowadnice linkowe. Montaż we wnęce
2 – przykład Pomiaru – prowadnice linkowe. Montaż we wnęce, blacha niezabudowana (widoczna od zewnątrz)

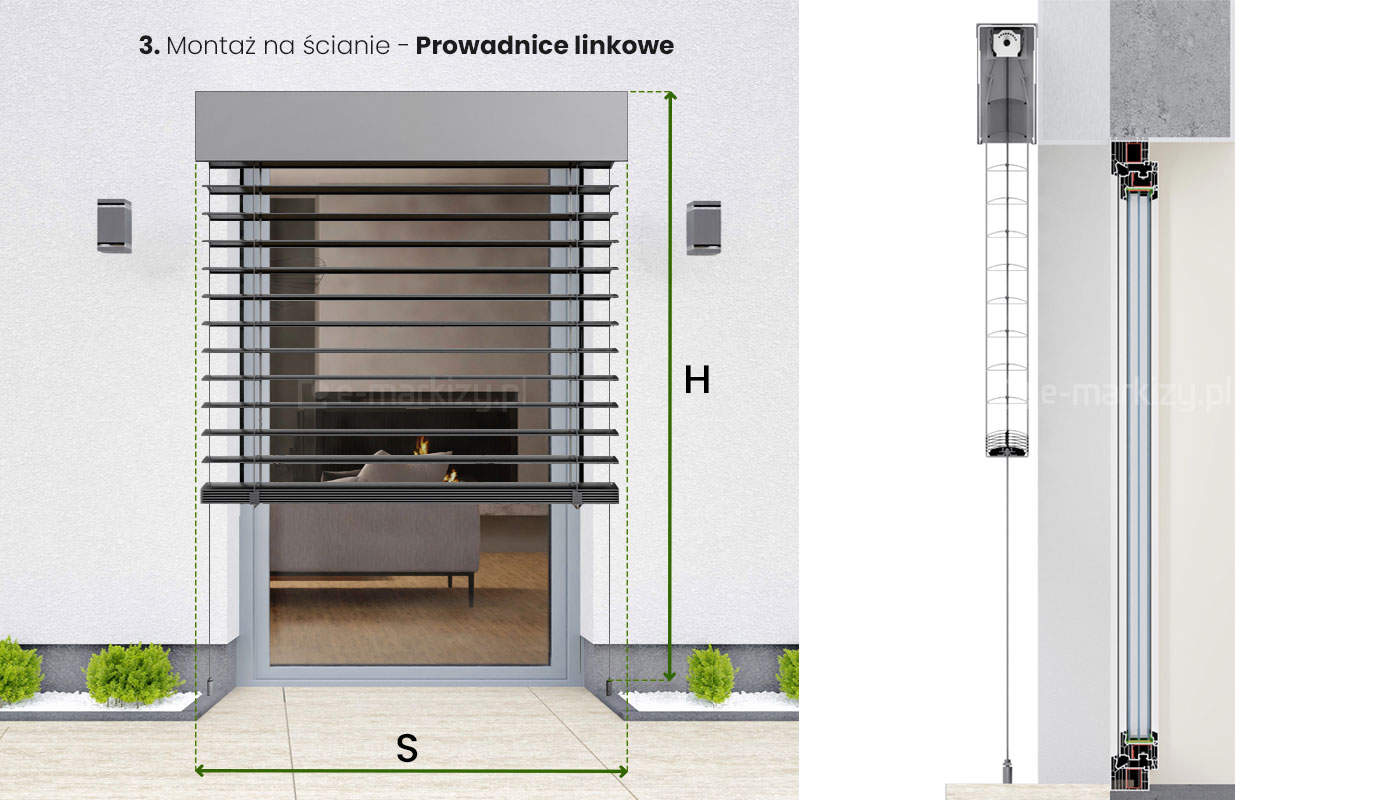

3) Prowadnice linkowe. Montaż na ścianie balkonowej
3 – przykład Pomiaru – prowadnice linkowe. Montaż na ścianie balkonowej, blacha niezabudowana (widoczna od zewnątrz)

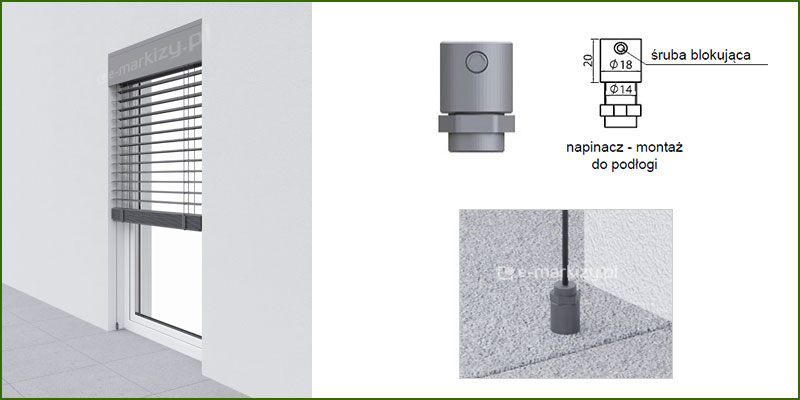

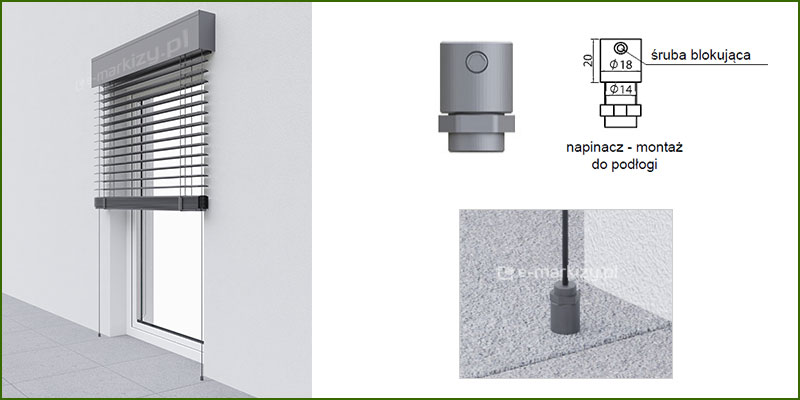

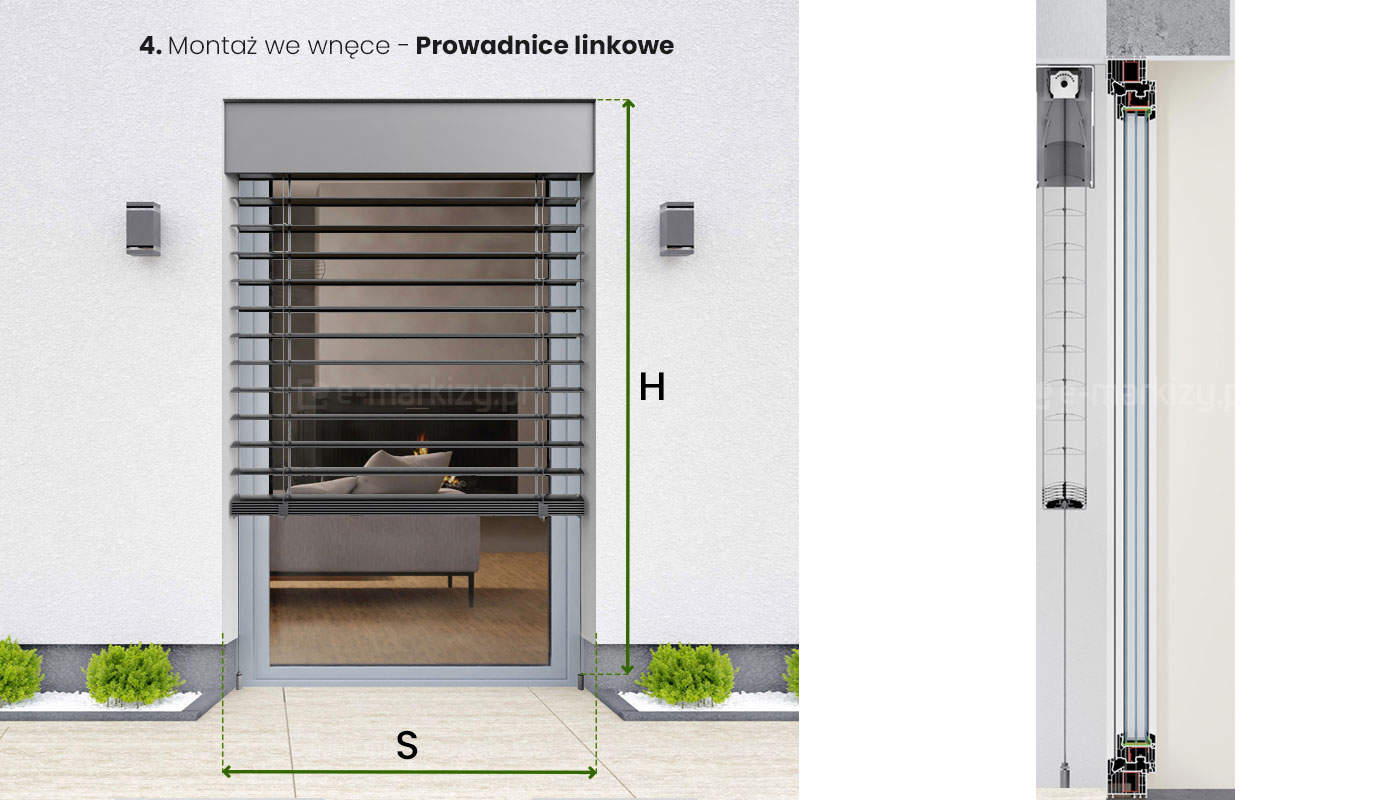

4) Prowadnice linkowe. Montaż we wnęce balkonowej
4 – przykład Pomiaru – prowadnice linkowe. Montaż we wnęce balkonowej, blacha niezabudowana (widoczna od zewnątrz)
