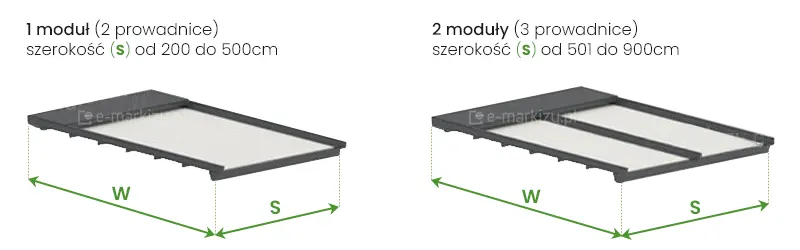

W – wysięg pergoli
S – szerokość pergoli Zależnie od szerokości, pergola występuje w różnych konfiguracjach:

S od 200 do 500cm = 1 moduł
S od 501 do 900cm = 2 moduły

Wyceń Dach – Kliknij Tutaj

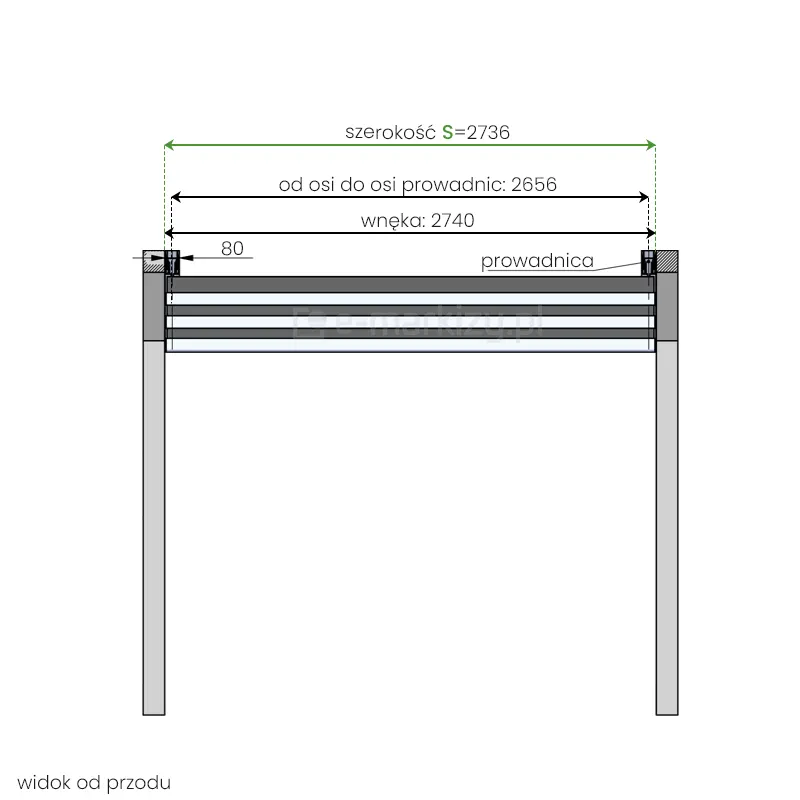

Pomiary dachu – widok od przodu

• Przykładowe wymiary dla S=273,6cm

• od osi do osi prowadnic: 265,6cm

• wymiar wnęki: 274cm

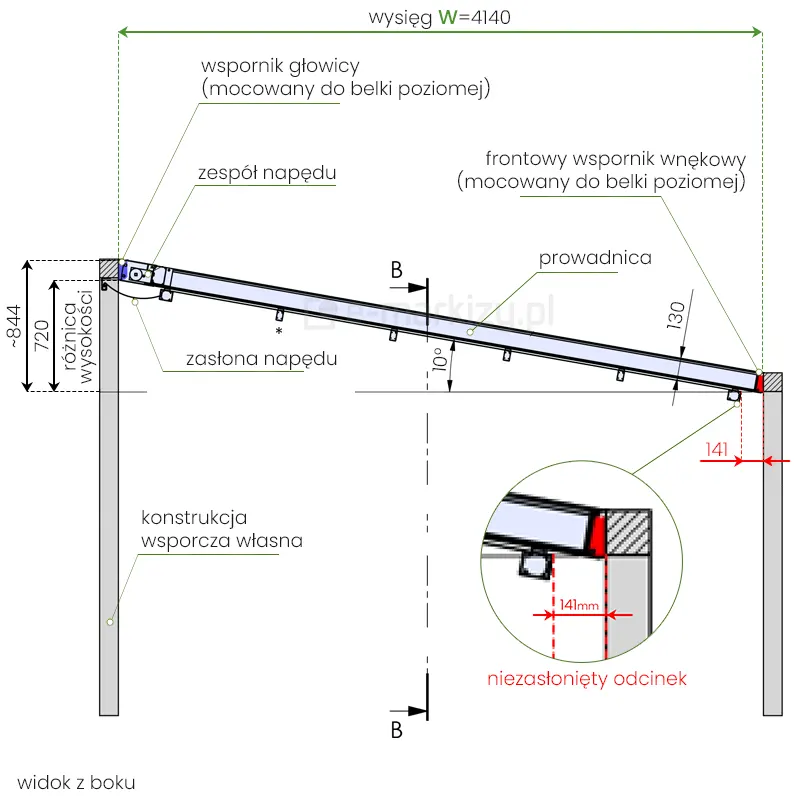

Pomiary dachu – widok z boku

• Przykładowe wymiary dla W=414cm

• różnica wysokości do górnego krańca: ~84,4cm
• różnica wysokości do dolnego krańca: ~72cm

• niezasłonięty odcinek z przodu: 14,1cm

Wyszczególnione elementy dachu:

• wspornik głowicy (mocowany do belki poziomej)
• zespół napędu
• zasłona napędu
• frontowy wspornik wnękowy (mocowany do belki poziomej)
• prowadnica
• konstrukcja wsporcza własna

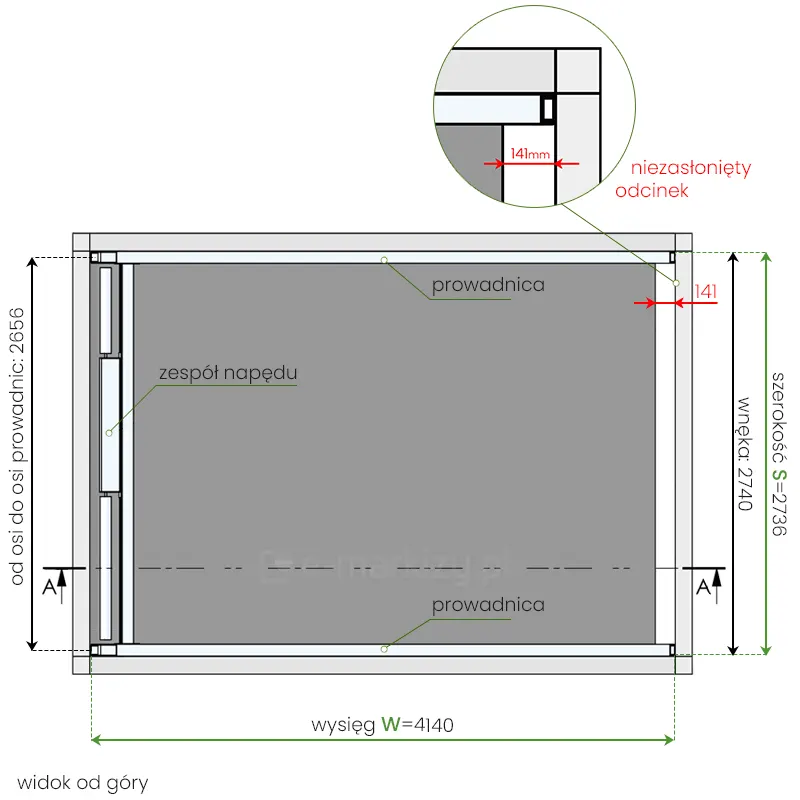

Pomiary dachu – widok od góry

• Przykładowe wymiary dla S=273,6cm, W=414cm

• od osi do osi prowadnic: 265,6cm

• wymiar wnęki: 274cm

• niezasłonięty odcinek z przodu: 14,1cm

Wyszczególnione elementy dachu:

• zespół napędu
• prowadnica

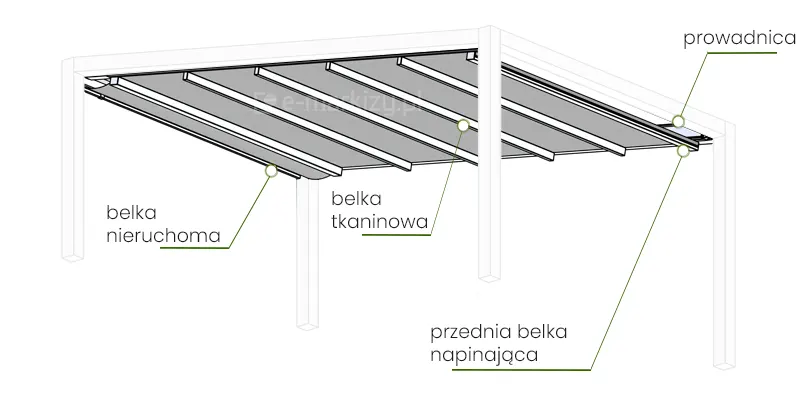

Elementy dachu Square

• belka tkaninowa nieruchoma
• belka tkaninowa
• przednia belka tkaninowa napinająca
• prowadnica

Profile ramy daszka

• Belka silnikowa
• Belka napinająca
• Belka tkaniny
• Uszczelka

• Profil zasłony
• Okapnik
• Ramka daszka
• Keder 8mm

Systemowy daszek pergoli w standardzie

A – orientacyjna wysokość pakietu tkaniny po złożeniu
B – orientacja głębokość pakietu tkaniny po złożeniu
