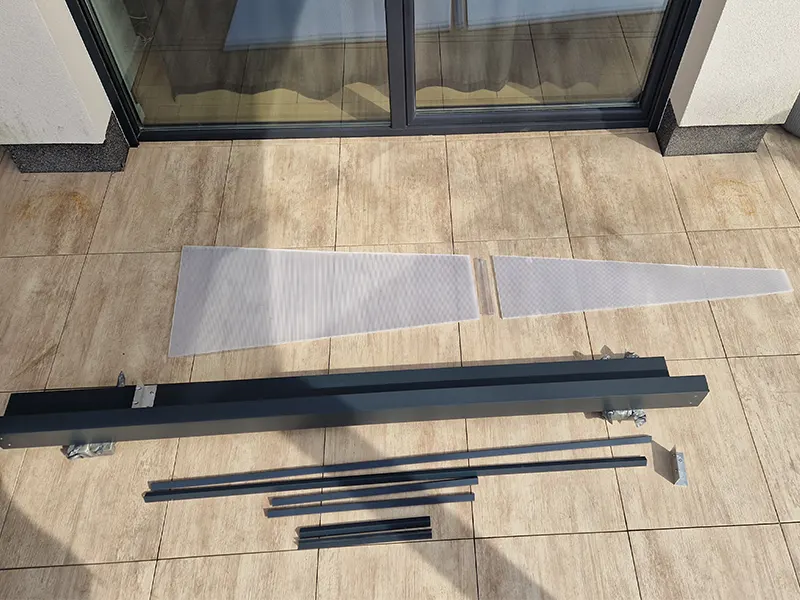

Modes Pomiar

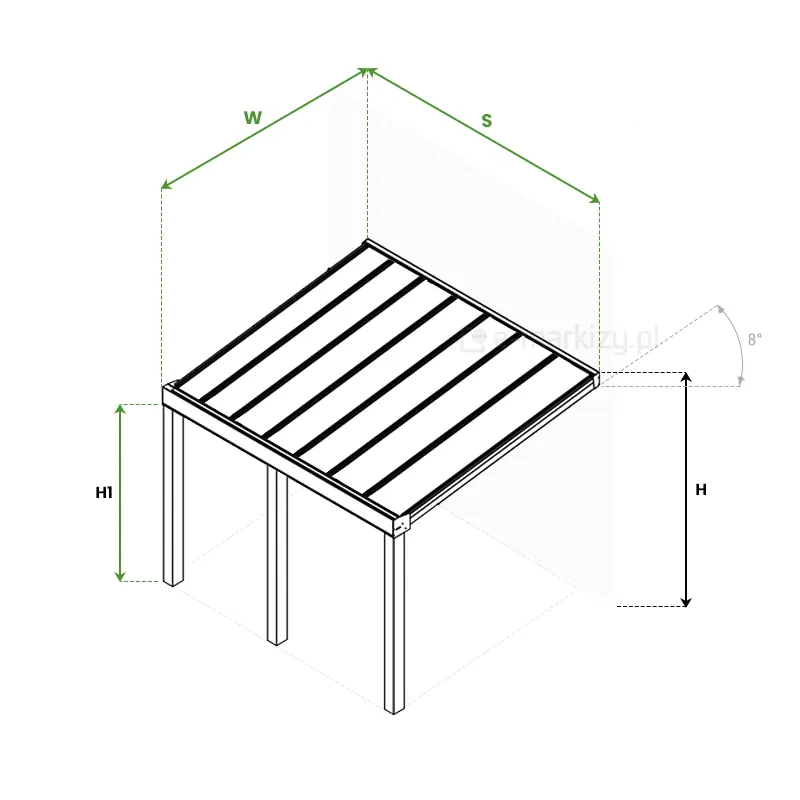

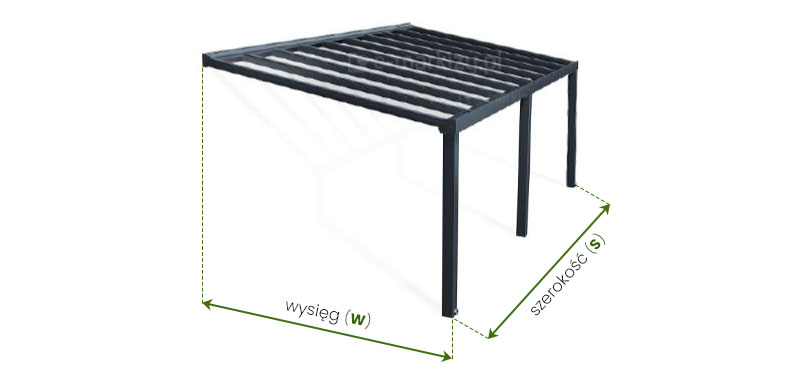

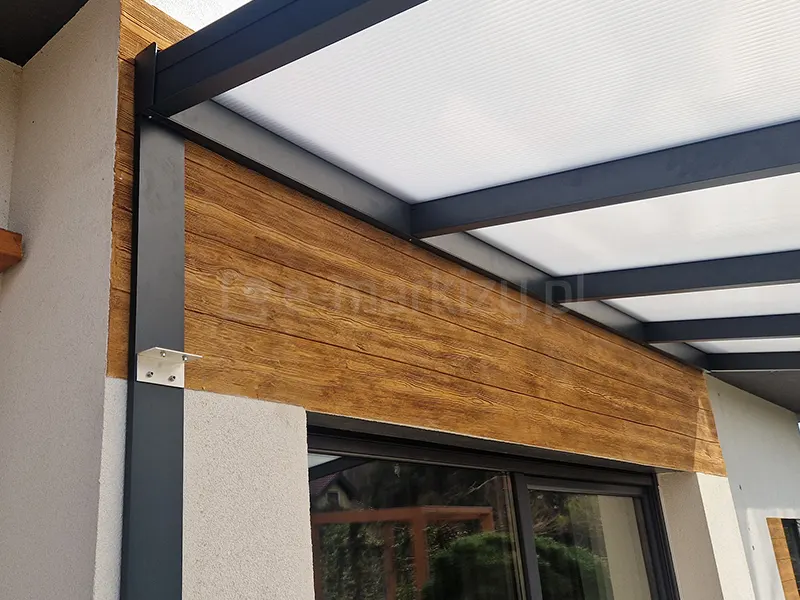

Zadaszenie Modes wykonywane jest na wymiar – do zamówienia zawsze podaje się całkowitą szerokość oraz całkowity wysięg.

S – szerokość całkowita
W – wysięg całkowity

– Maksymalny wysięg dla Modes Glass  – 400cm

– Maksymalny wysięg dla Modes Poliwęglan – 500cm

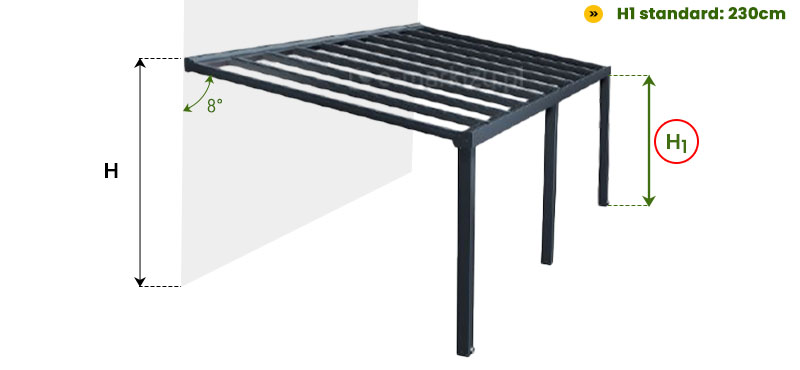

Wysokość Zadaszenia

H – wysokość przy ścianie
H1 – 230cm standard (wysokość przednich podpór) (max. 300cm)

Wysokość montażu przy ścianie H uzależniona jest od wysięgu oraz wysokości przednich podpór.

Zalecany kąt nachylenia to 8°

S – szerokość całkowita
W – wysięg całkowity

H – wysokość przy ścianie
H1 – wysokość przednich podpór (max. 300cm)

Zalecany kąt nachylenia to 8°

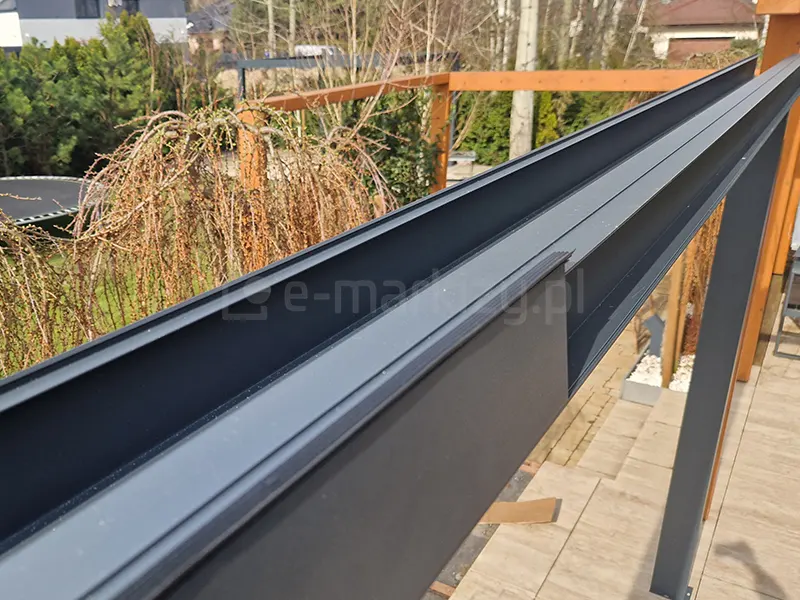

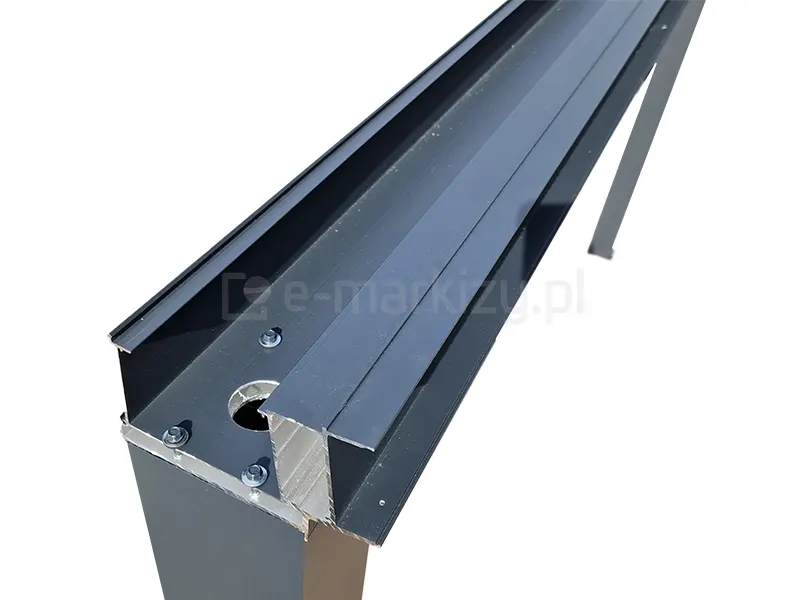

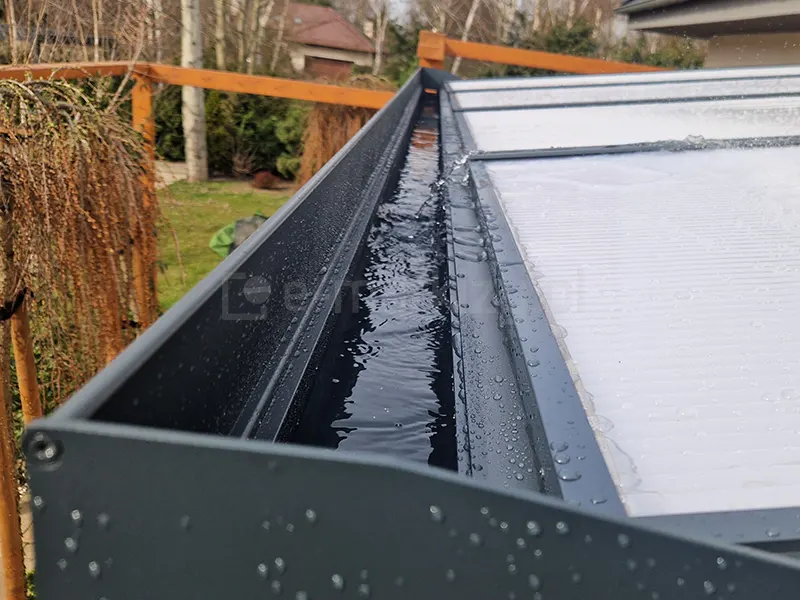

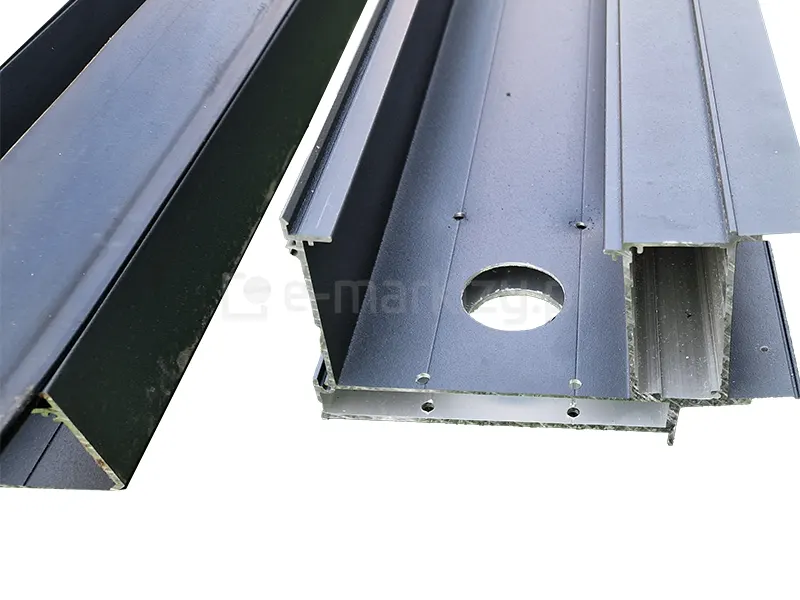

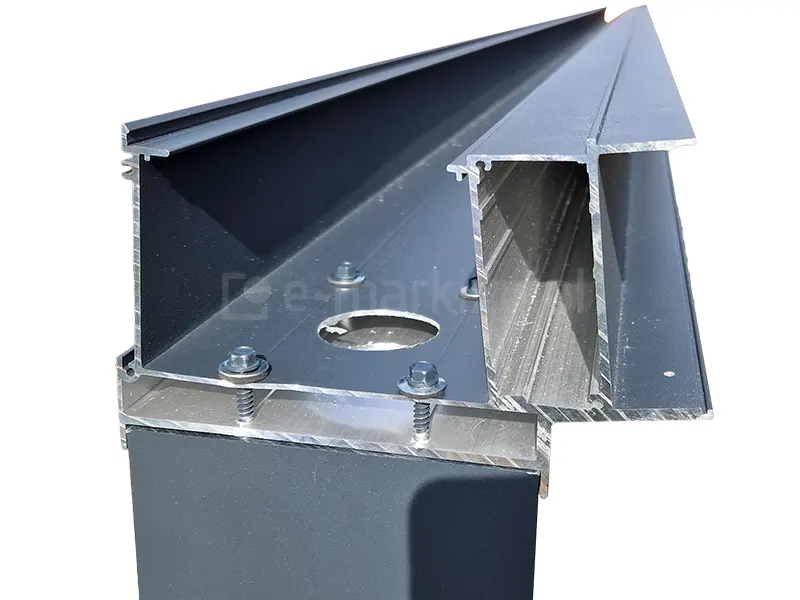

Rynna zadaszenia

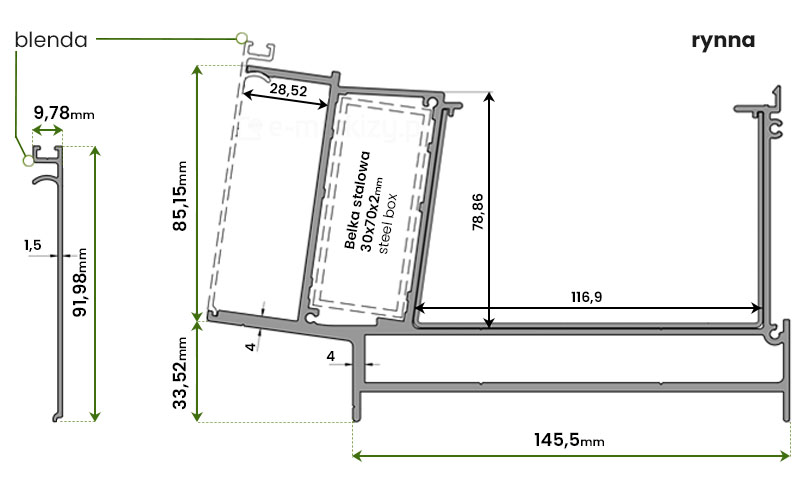

• Rynna frontowa 145,5×118,67mm

Do rynny mocowana jest blenda o wymiarach 9,78x91x98mm

Waga rynny wraz z blendą to ~5,5kg/mb

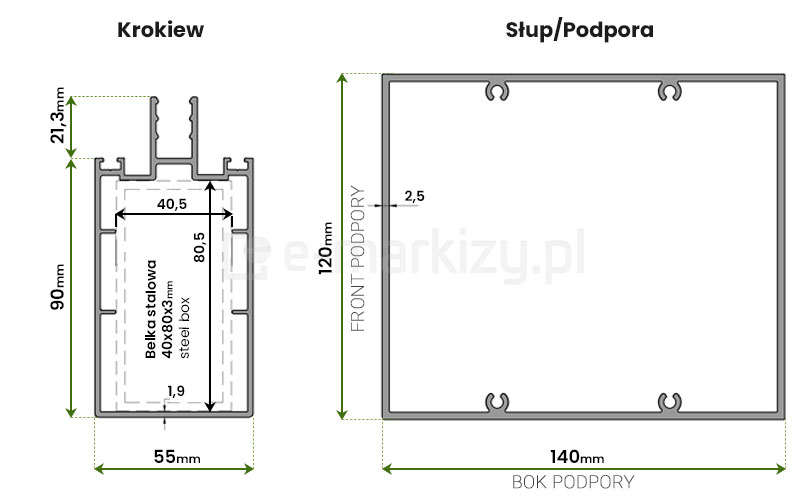

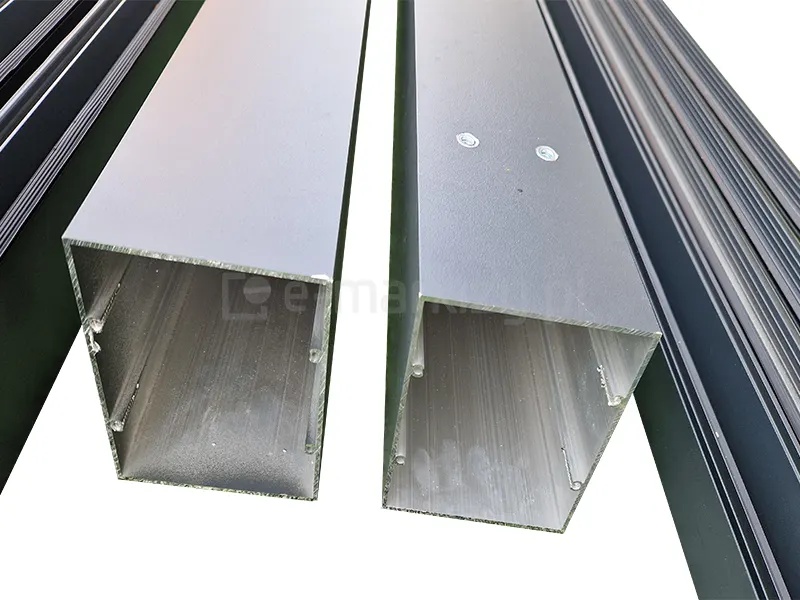

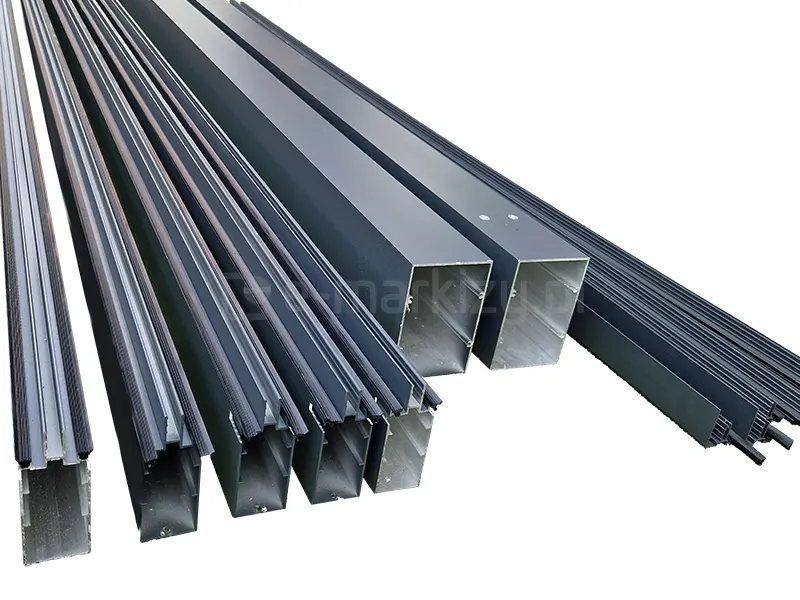

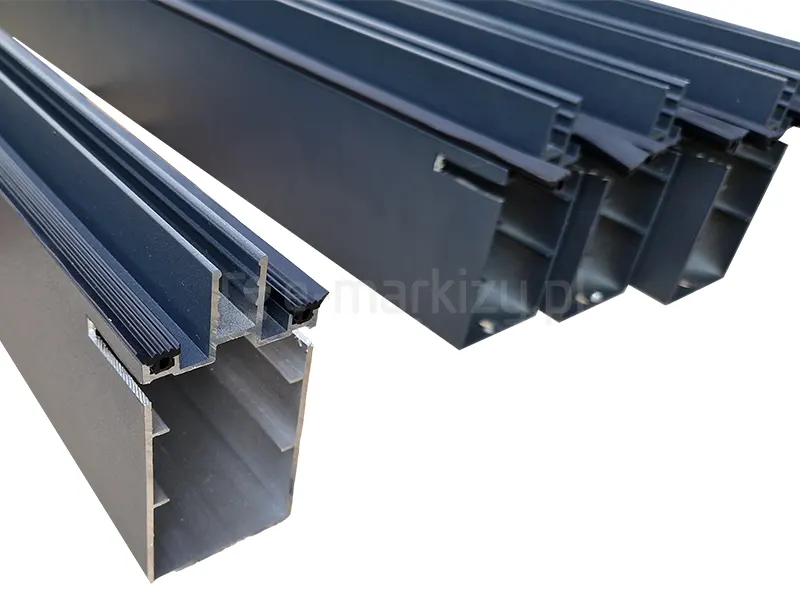

Przekrój podpory i rynny zadaszenia

• podpora/słup 140x120mm

• krokiew 55×111,3mm

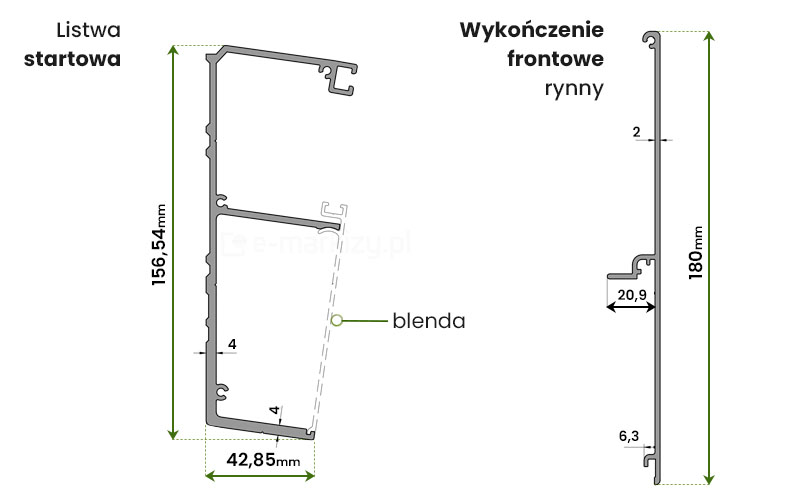

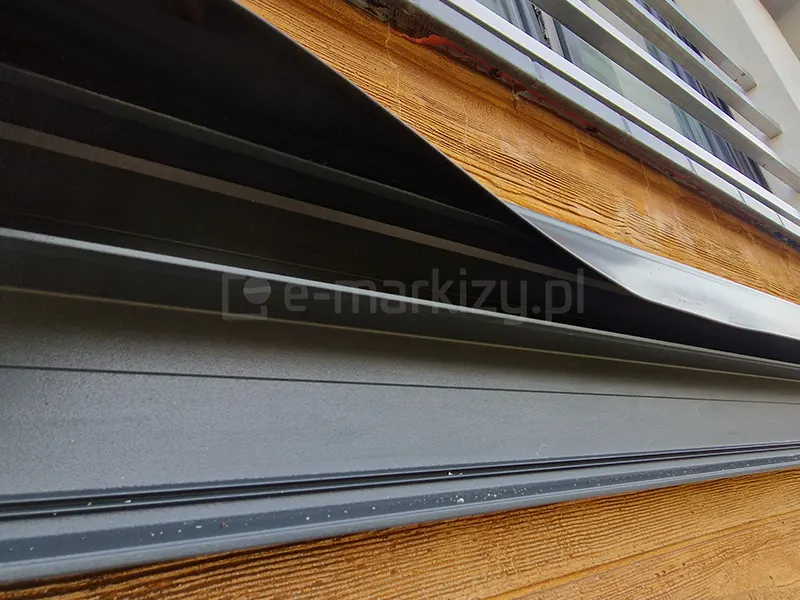

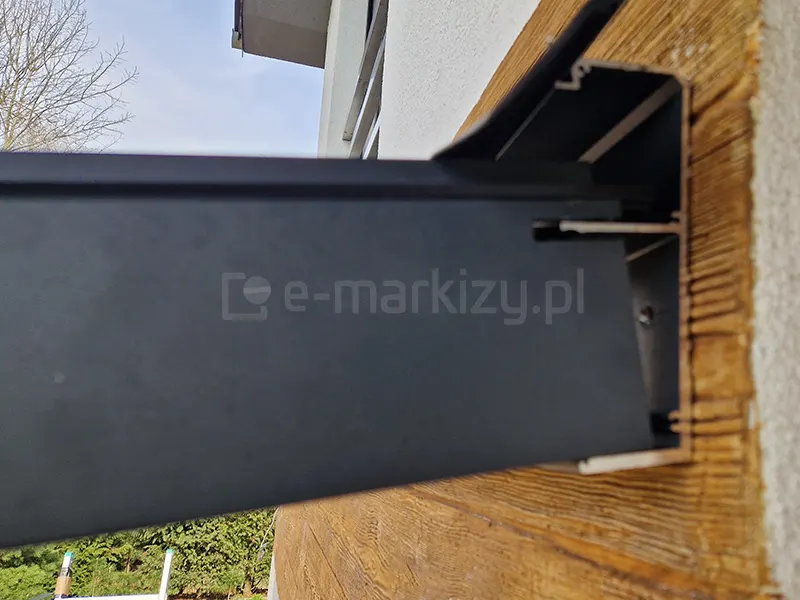

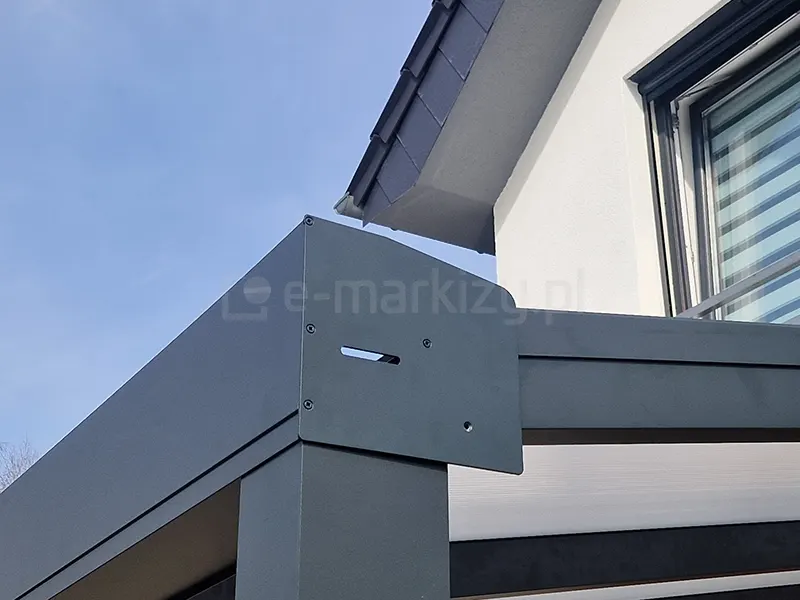

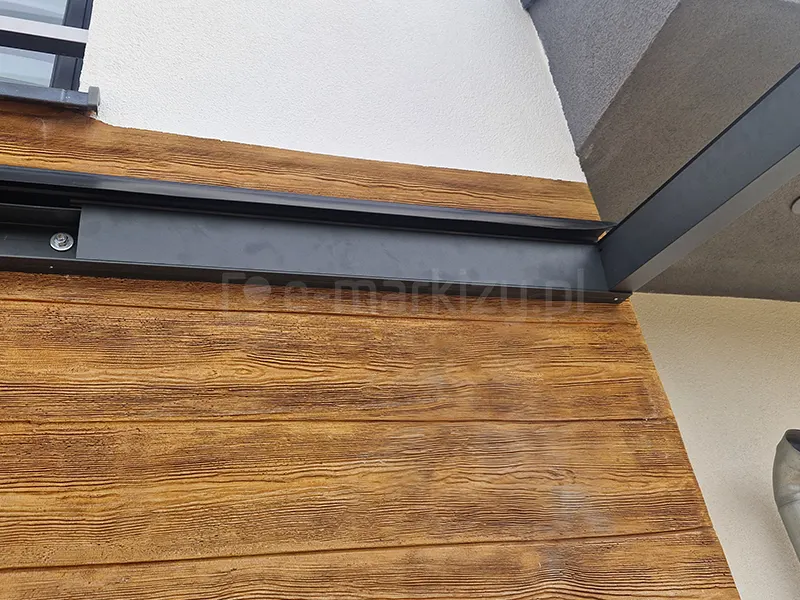

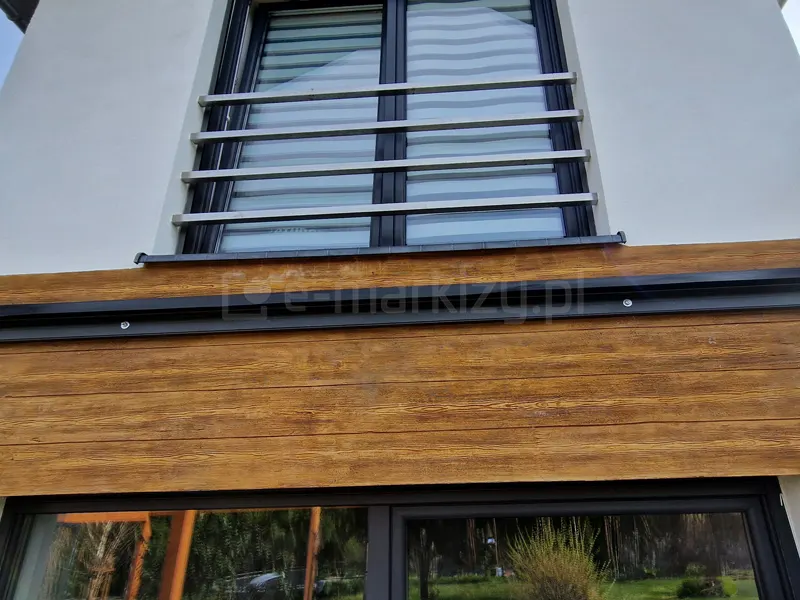

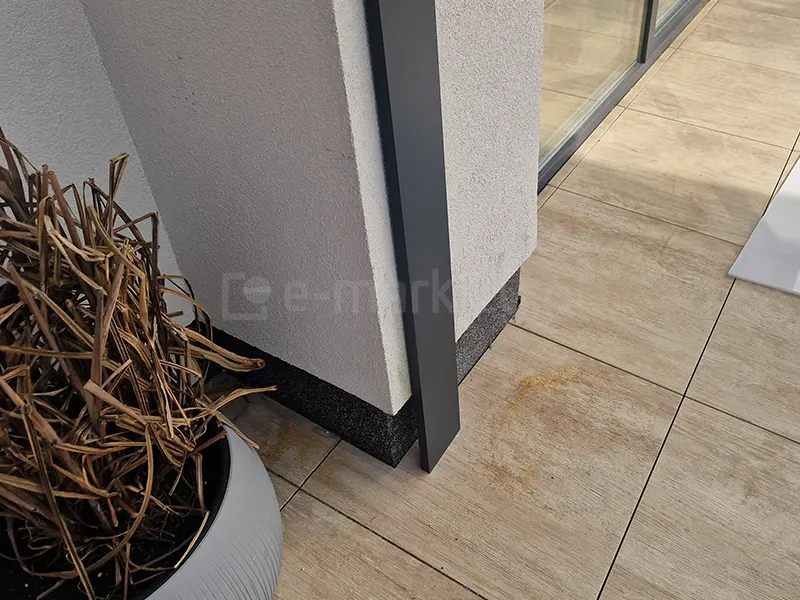

Przekroje listwy startowej i wykończenia rynny

• Listwa startowa 42,85×156,54mm

• Wykończenie frontowe rynny 20,9x180mm

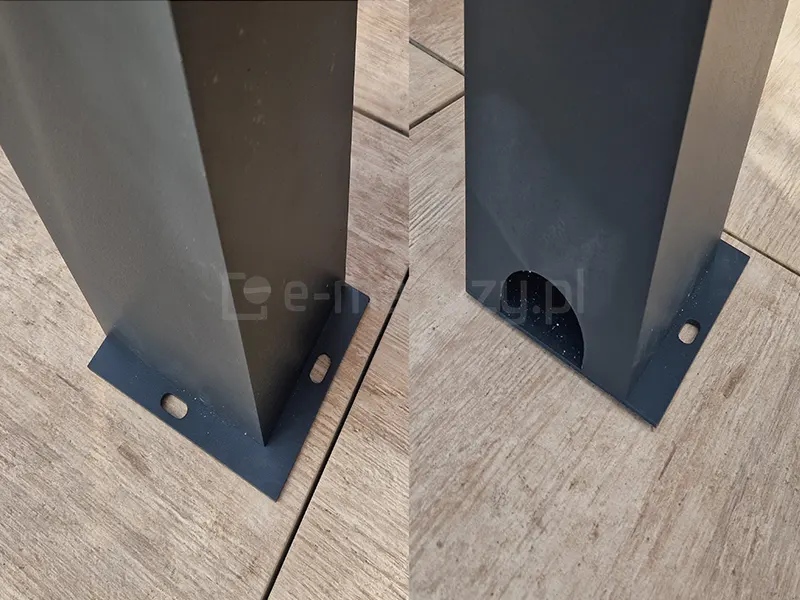

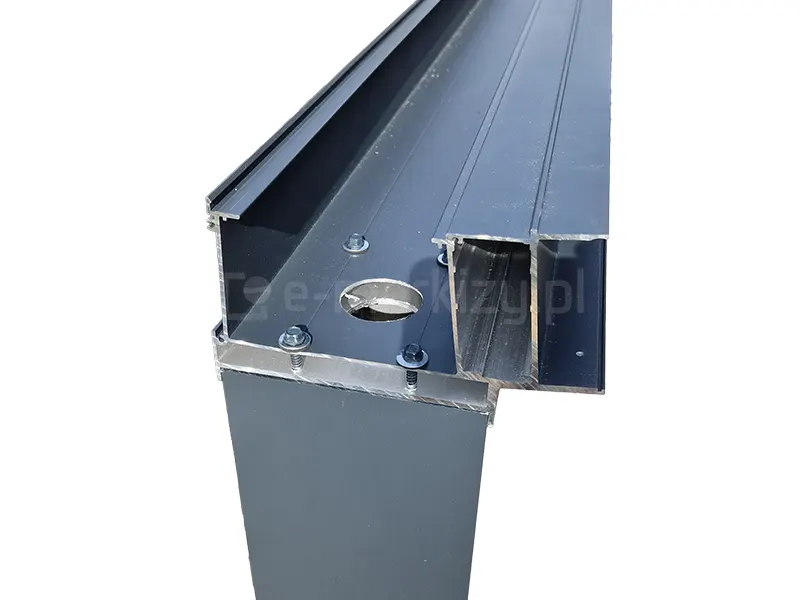

Montaż podpór

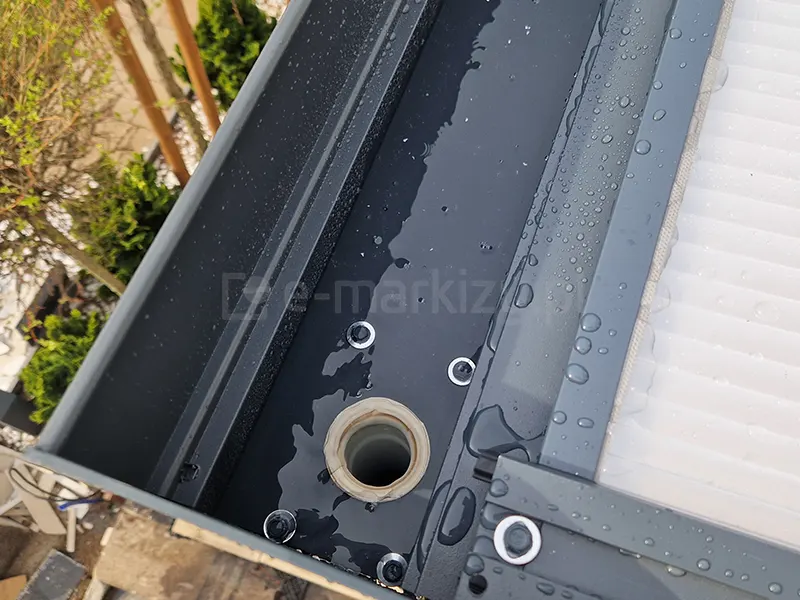

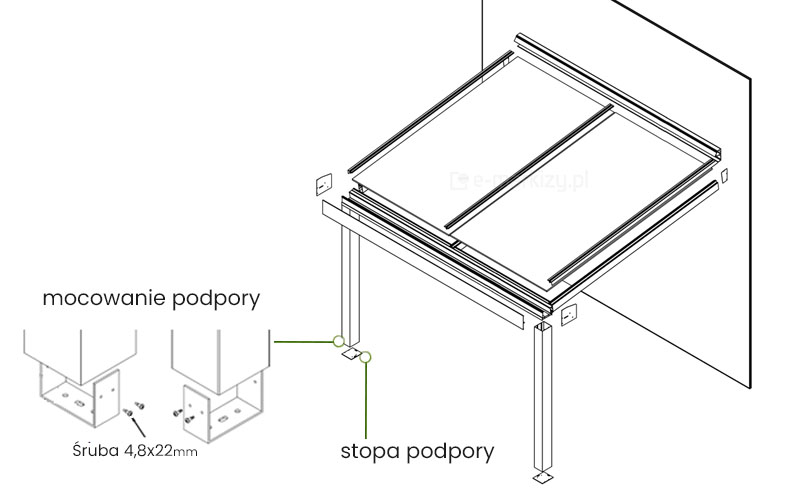

Aby zadaszenie odprowadzało wodę, należy w dolnej części słupa wykonać otwór o średnicy ⌀40mm lub wprowadzić rurę ⌀80-100mm, a następnie zakończyć odpływ kolankiem wyprowadzającym wodę na zewnątrz.

Do skręcania mocowań z podporami używa się śrub 4,8x22mm. Więcej informacji o montażu zadaszenia można znaleźć na osobnej podstronie.

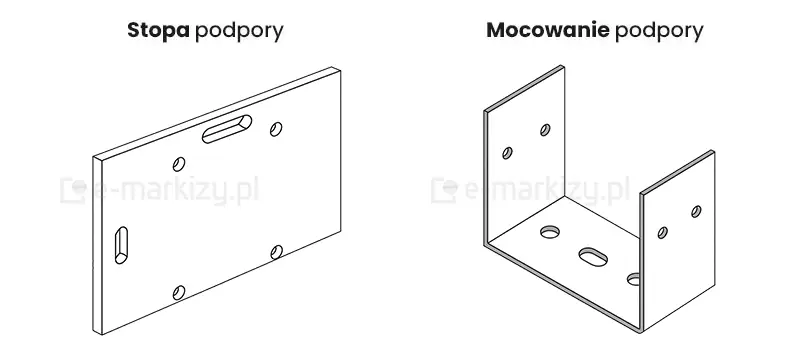

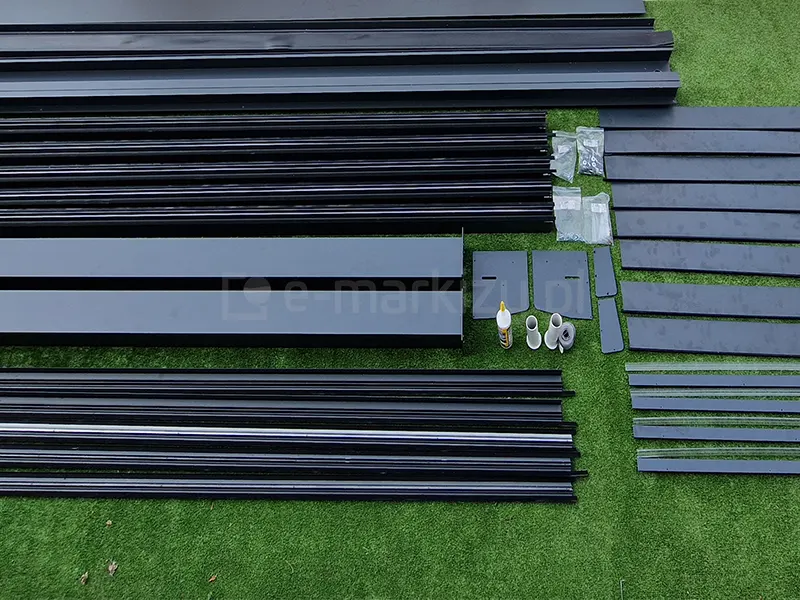

Elementy do montażu podpór

• Stopa podpory

• Mocowanie podpory

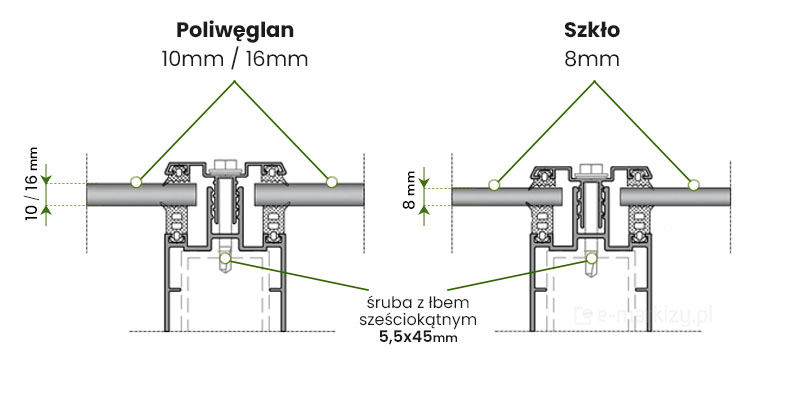

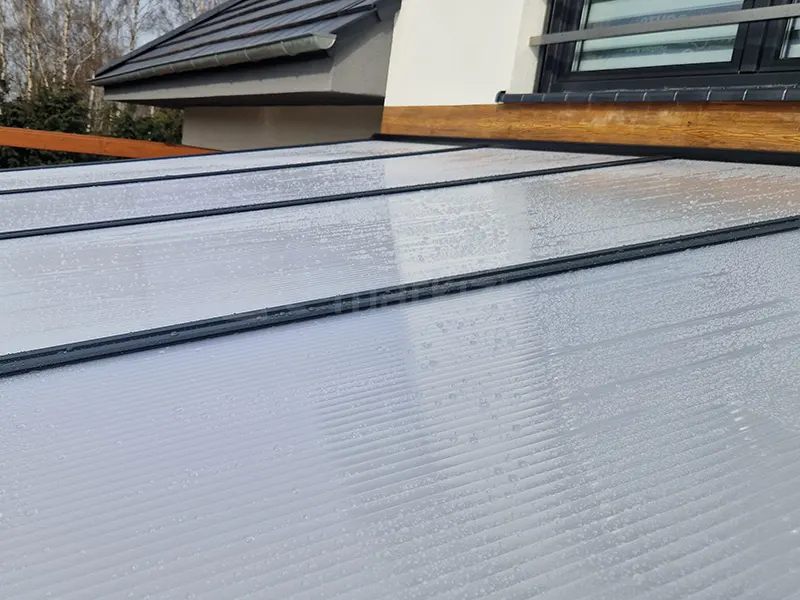

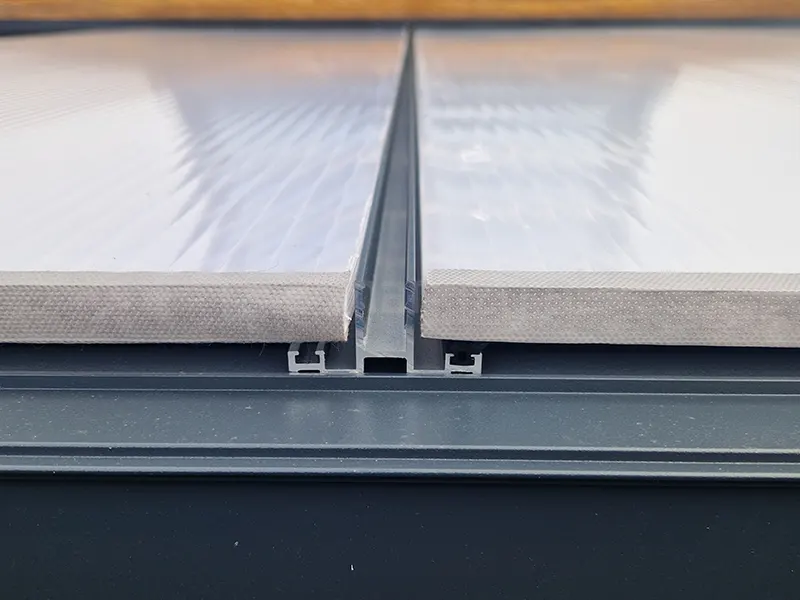

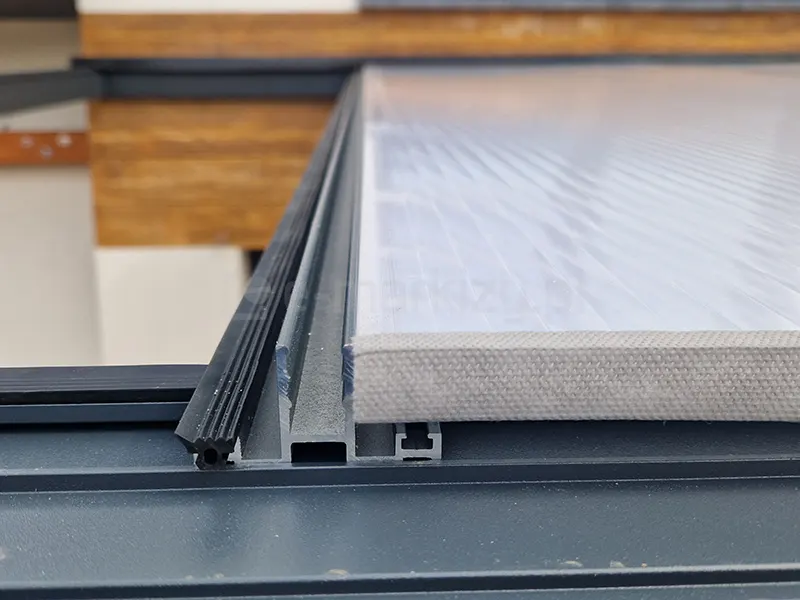

Zestawienie montażu płyt poliwęglanowych i szklanych

Poliwęglan na tarasy stosowany jest zwykle w płytach. W zadaszeniu tarasowym Modes stosowane są:

• Płyty poliwęglanowe komorowe występują w grubościach 10mm oraz 16mm
• Płyty poliwęglanowe lite o grubości 10mm
• Płyty szklane występują w grubości 8mm oraz 10mm

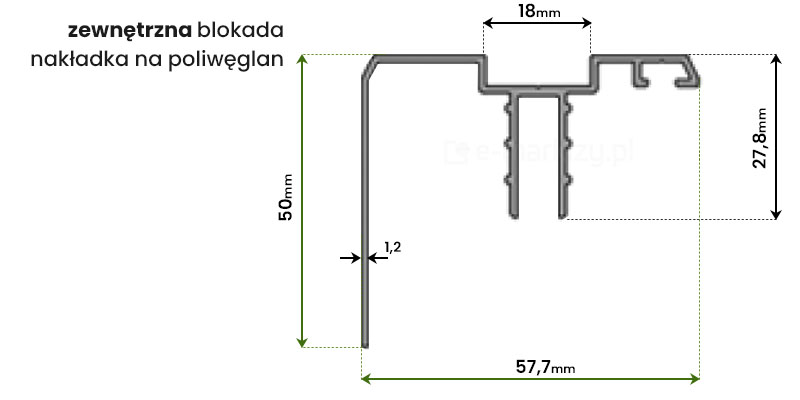

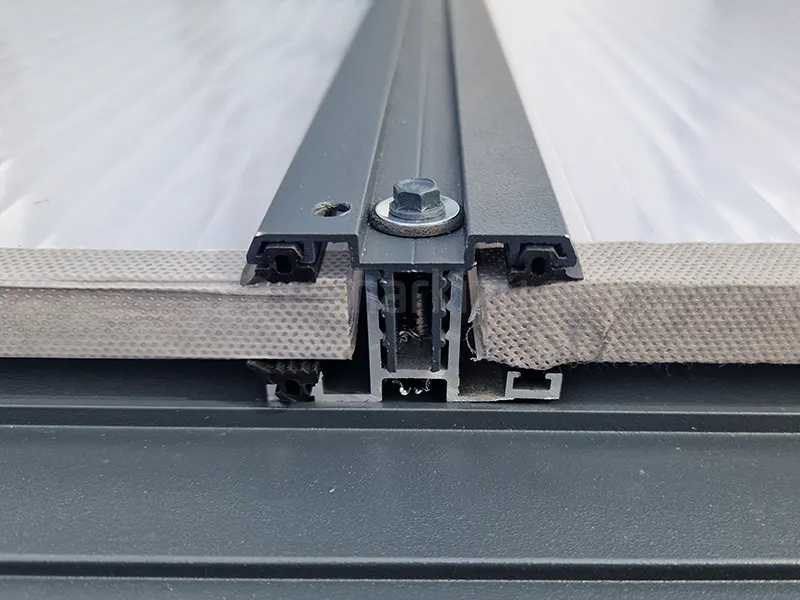

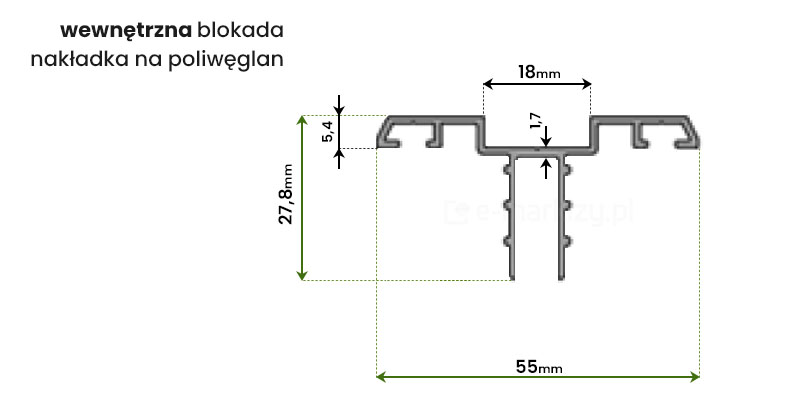

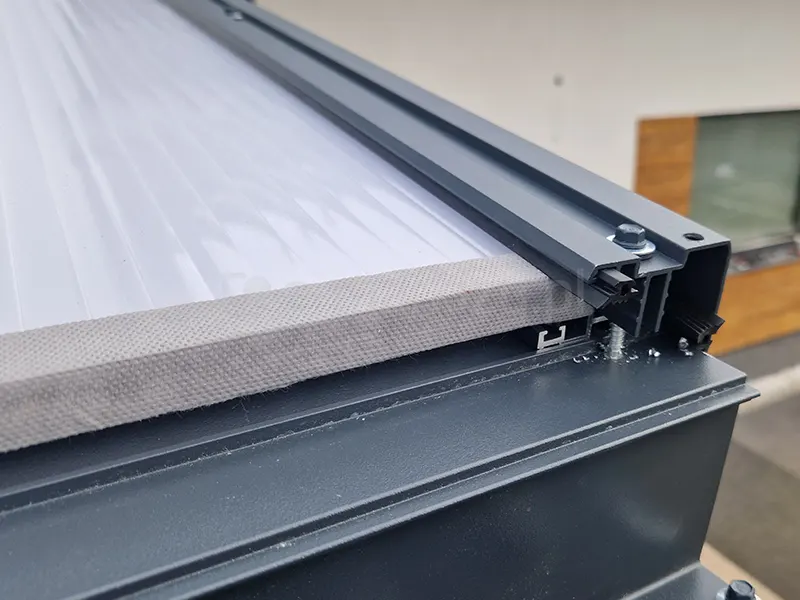

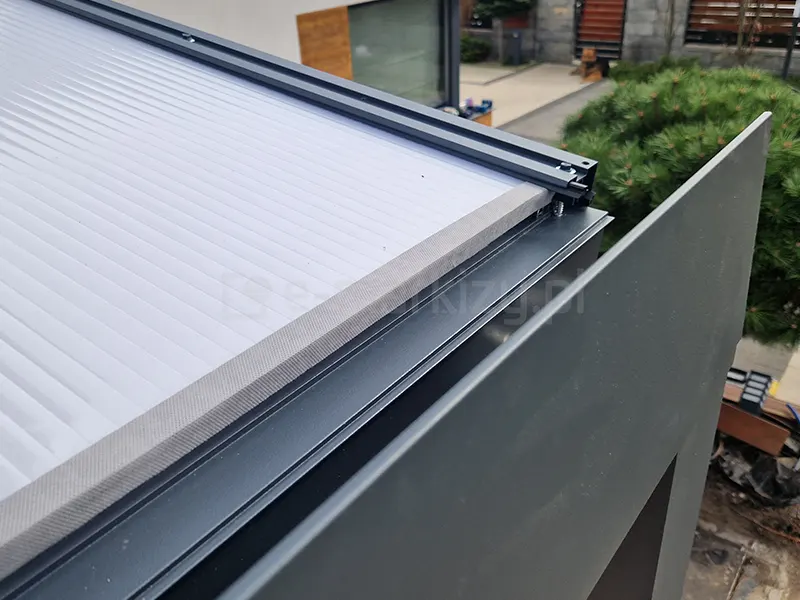

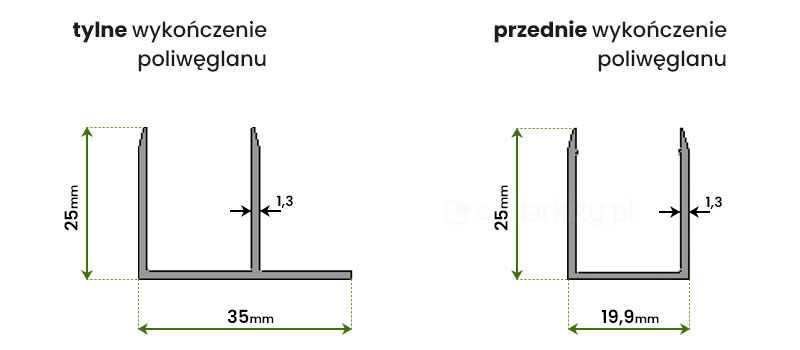

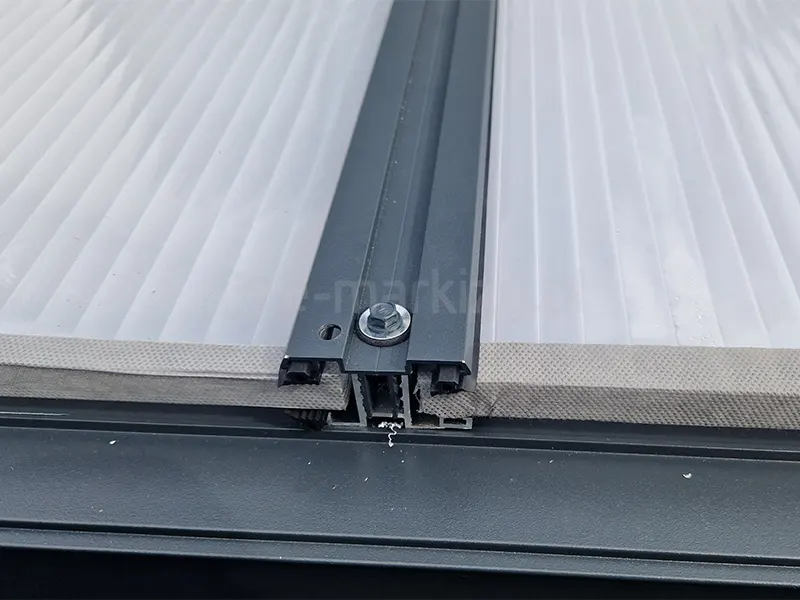

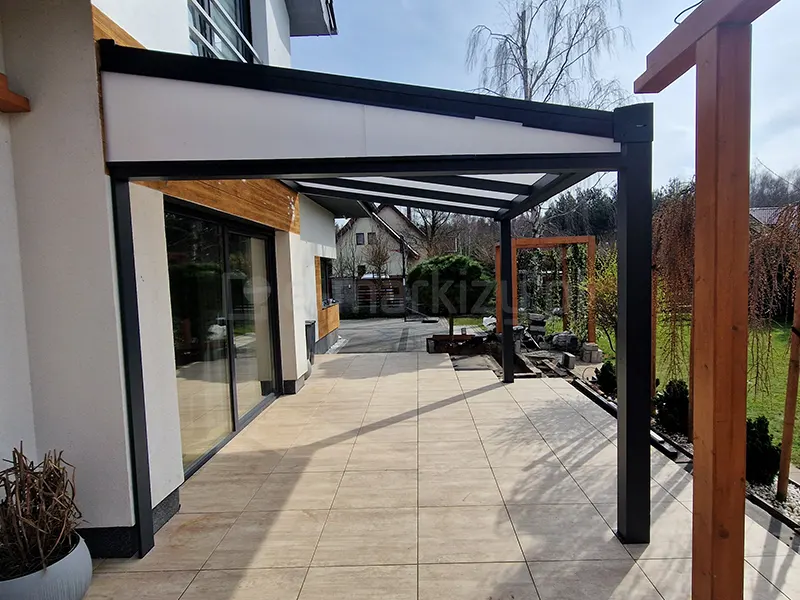

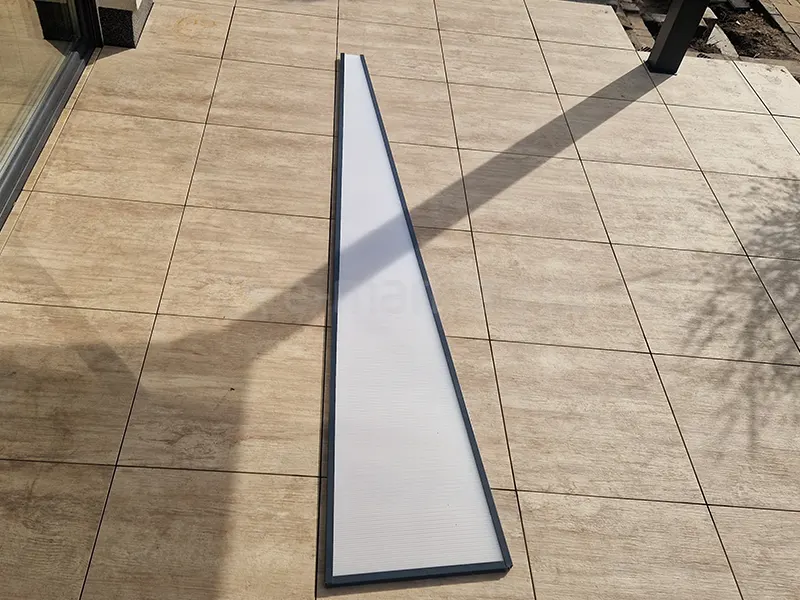

Wykończenia poliwęglanu

Zadaszenie tarasu panelowe z płyt poliwęglanowych wymagają odpowiedniego zabezpieczenia i wykończenia:

• tylne wykończenie 35x25mm

• przednie wykończenie 19,9x25mm
