Żaluzje fasadowe rodzaje uchwytów
Żaluzja fasadowa i jej poszczególne komponenty mogą być mocowane na różnego rodzaju uchwytach. Poniżej przedstawiamy najpopularniejsze rozwiązania.
Zastosowanie w żaluzjach fasadowych firmy Selt: C80, Z90
Uchwyty prowadnic

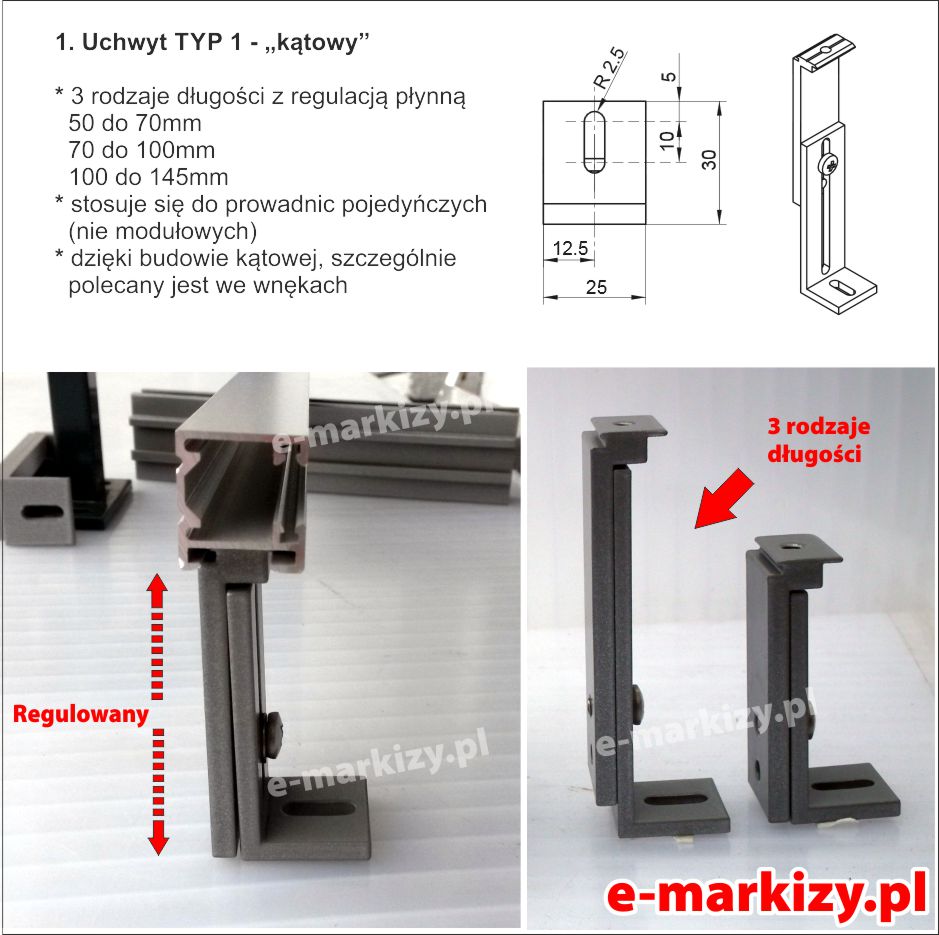

Przedstawiamy typy najczęściej stosowanych uchwytów do żaluzji fasadowych c80 i Z90. Uchwyty są regulowane i występują w kilku rozmiarach w zależności od typu. Wykonane są z aluminium i malowane proszkowo pod kolor konstrukcji zamawianej żaluzji. Standardowo przy montażach żaluzji fasadowych na prowadnicach aluminiowych stosujemy uchwyt kątowy (typ 1) lub uchwyt stały (typ 4).

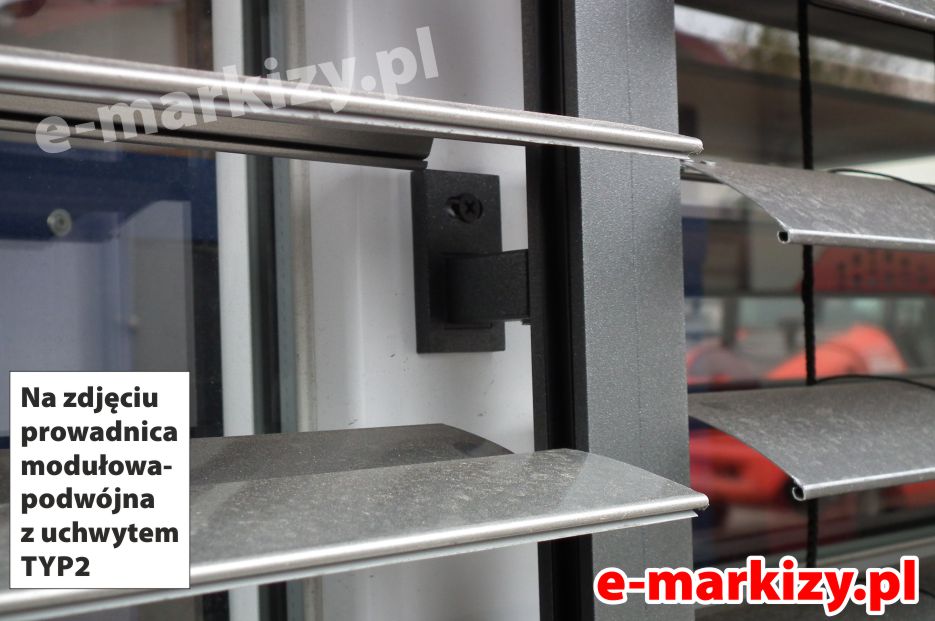

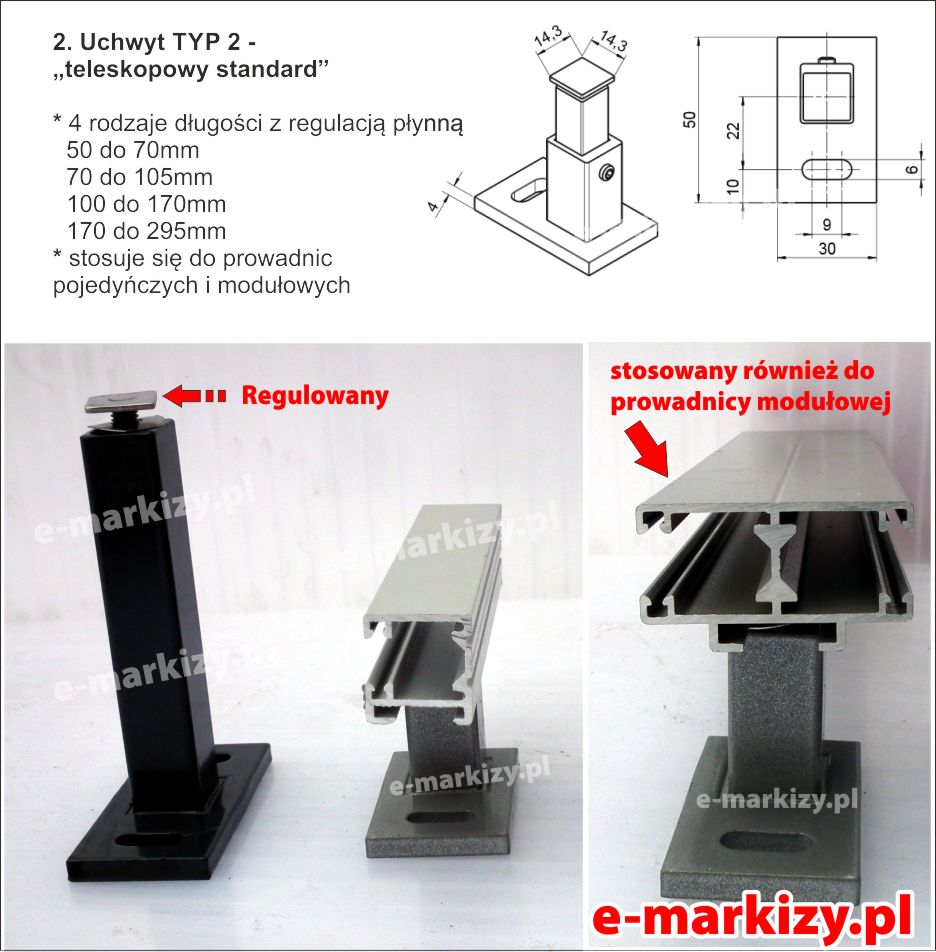

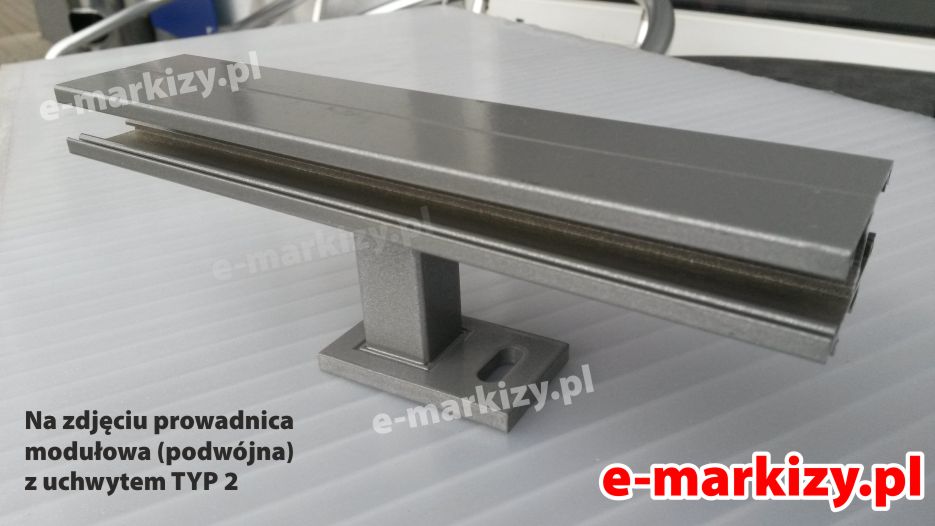

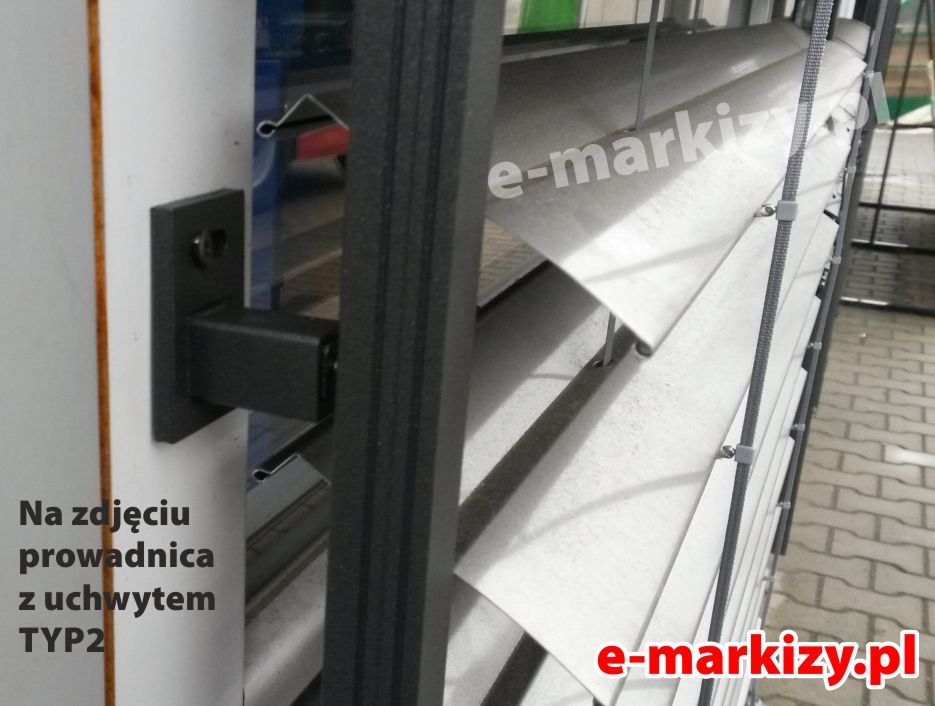

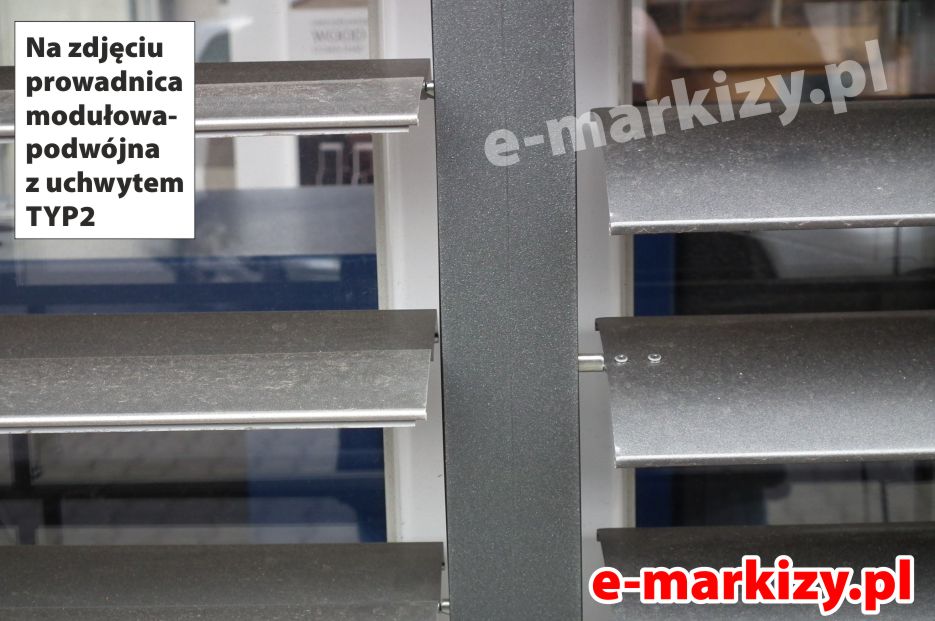

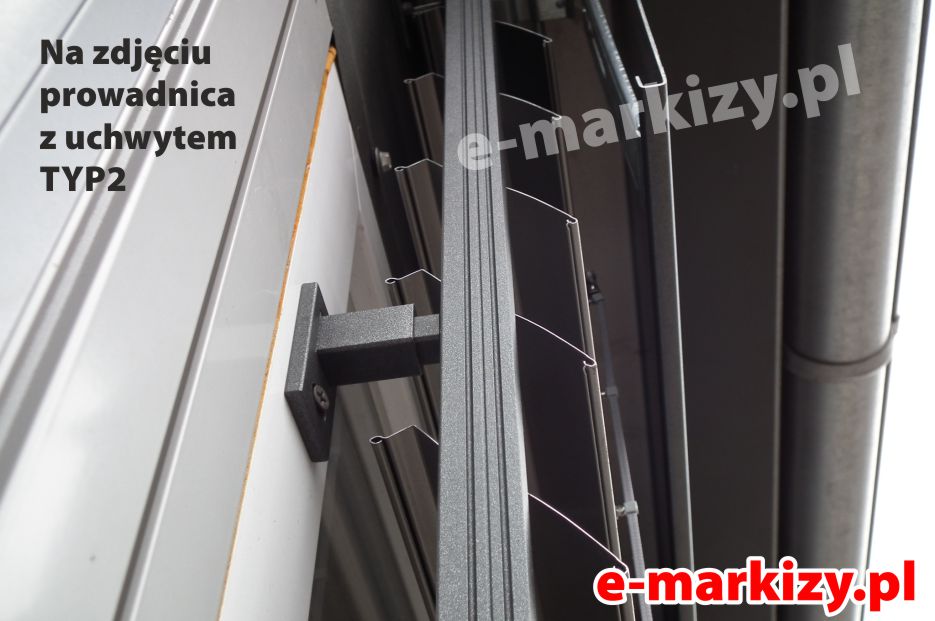

Poniżej przedstawiono zdjęcia z montażu uchwytów typ 1 oraz typ 2 do prowadnicy.
UWAGA! Uchwyt TYP2 został wycofany.
Analogicznie do przedstawionych rysunków, należy użyć uchwytu Typ 4
Kliknij na obrazek, go powiększyć.
Uchwyt główny blachy osłonowej żaluzji C80
Standardowo w żaluzji C80 wykorzystywany jest uchwyt główny blachy 12 cm
Uchwyt główny blachy osłonowej żaluzji Z90
Standardowo w żaluzji C80 wykorzystywany jest uchwyt główny blachy 12 cm
Standardowo w żaluzji Z90 wykorzystywany jest uchwyt główny blachy 14 cm
Uchwyt główny regulowany blachy osłonowej
Stosowany razem z uchwytami pomocniczymi
Uchwyt pomocniczy blachy osłonowej żaluzji
– Uchwyty pomocnicze 125-390mm
– Nakładka wyciszająca uchwytu pomocniczego

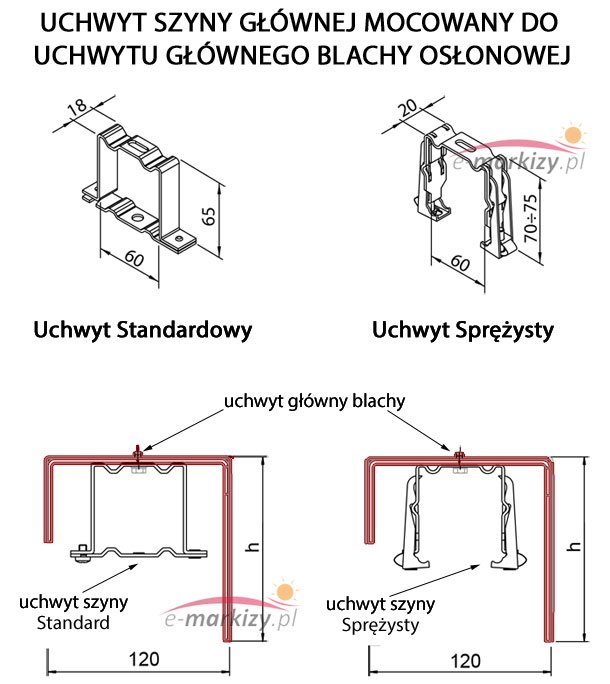

Uchwyt szyny głównej żaluzji
Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty
Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy
Montaż uchwytu szyny C80
Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty. Mocowany jest bezpośrednio do szyny lub do uchwytu głównego blachy osłonowej.

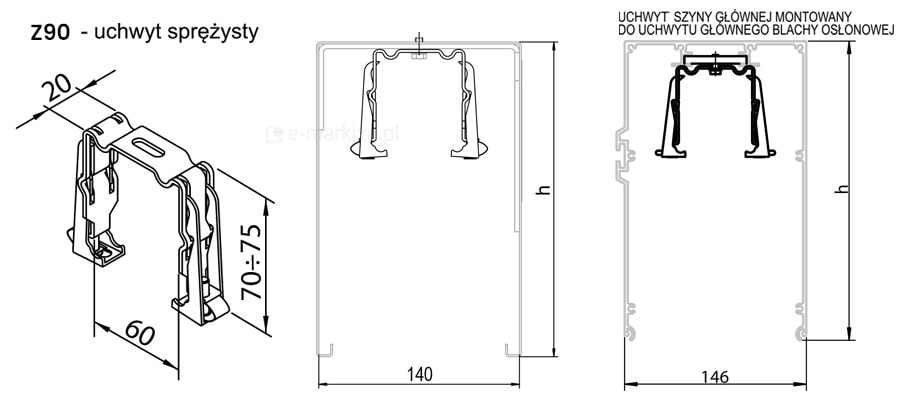

Montaż uchwytu szyny Z90
Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty. Mocowany jest bezpośrednio do szyny lub do uchwytu głównego blachy osłonowej.
Strona dotyczy żaluzji fasadowych firmy Selt wykonywanych na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby pomiaru i montażu żaluzji w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
