Automatyka – przykłady zastosowania przy montażu pojedynczej rolety/żaluzji

Poniżej prezentujemy przykłady zastosowania automatyki, w przypadku instalacji pojedynczej rolety/żaluzji.

W uproszczeniu rozróżniamy dwa najczęściej stosowane systemy:
1a. System Bezprzewodowy gdy silnik nie ma wbudowanej centralki sterującej (występuje zewnętrzna centralka)
1b. System Bezprzewodowy gdy silnik ma wbudowaną centralkę sterującą.
2a. System Przewodowy z zastosowaniem tradycyjnych przełączników.
2b. System Przewodowy z zastosowaniem przełącznika z centralką.

Automatyka – przykłady zastosowania

Schemat techniczny o tytule Roleta 1 przedstawia system hybrydowego sterowania roletą zewnętrzną, łączący komunikację bezprzewodową z zewnętrznym modułem odbiornika. Na grafice wyróżniono trzy kluczowe elementy oznaczone żółtymi kołami z literami. W lewym górnym rogu znajduje się zewnętrzny odbiornik radiowy oznaczony literą a, który jest zasilany prądem 230V poprzez czerwoną linię i połączony przewodowo z napędem. Poniżej widnieje bezprzewodowy sterownik ścienny oznaczony literą c, który komunikuje się z odbiornikiem drogą radiową, co symbolizują czerwone ikony fal oraz napis bezprzewodowo. Sygnał z modułu a trafia do napędu rurowego oznaczonego literą b, zamontowanego poziomo nad oknem. Szary pancerz rolety posiada dwie duże strzałki kierunkowe: lewa wskazuje ruch w dół (zamykanie), a prawa ruch w górę (otwieranie). Ilustracja szczegółowo wyjaśnia konfigurację, w której tradycyjny napęd zyskuje funkcje zdalnego sterowania dzięki zastosowaniu dodatkowego, natynkowego lub podtynkowego modułu radiowego.

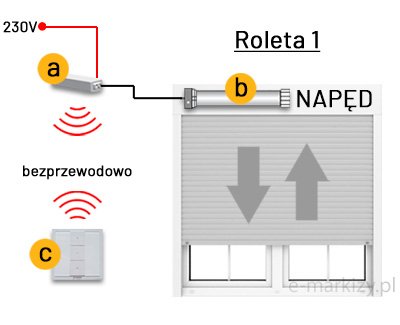

1a. System Bezprzewodowy gdy silnik nie ma wbudowanej centralki sterującej (występuje zewnętrzna centralka)

Jest to najbardziej popularny system do sterowania silnikiem rolety/żaluzji. Instalacja sprowadza się do podłączenia centralki sterującej (a) do silnika rolety (b). Następnie do centralki (a) doprowadzamy zasilanie 230V. Centralka (a) łączy się bezprzewodowo z pilotem (c). Pilot może być w formie przełącznika i może być przymocowany na stałe do ściany.

W poniższym przykładzie zostały użyte następujące elementy:
a) centralka bezprzewodowa Micro Yooda – Zobacz tutaj
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) pilot ścienny Magnetic 1-kanałowy Yooda – Zobacz tutaj

Grafika techniczna obrazuje zaawansowany system bezprzewodowego sterowania roletą zewnętrzną Roleta 1 z wykorzystaniem technologii radiowej RTS/IO. W lewym górnym rogu widoczny jest owalny, biały czujnik nasłonecznienia lub wiatru, który wysyła sygnały radiowe, zaznaczone czerwonymi ikonami fal. Poniżej znajduje się kwadratowy sterownik bezprzewodowy oznaczony literą c z widocznymi przyciskami sterującymi i podpisem RTS/IO, który również komunikuje się drogą radiową. W tym układzie zasilanie 230V, reprezentowane przez czerwoną linię, jest doprowadzone bezpośrednio do napędu rurowego oznaczonego literą b, pomijając fizyczne połączenie przewodowe ze sterownikami ściennymi. Napęd rurowy zintegrowany z odbiornikiem radiowym umieszczony jest nad szarym pancerzem rolety. Na powierzchni pancerza znajdują się dwie duże strzałki kierunkowe w kolorze szarym, wskazujące ruch w górę oraz w dół. Schemat podkreśla nowoczesny charakter instalacji, w której komunikacja między akcesoriami sterującymi a silnikiem odbywa się całkowicie bezprzewodowo, co upraszcza strukturę okablowania wewnątrz pomieszczenia.

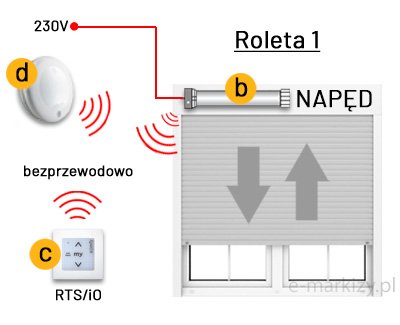

1b. System Bezprzewodowy gdy silnik ma wbudowaną centralkę sterującą

Ten rodzaj systemu jest analogiczny jak do punktu 1a. Główną różnicą jest zastosowanie silnika z wbudowaną centralką. W punkcie 1a centralka (a) jest osobnym elementem (jest małych rozmiarów i z łatwością możną ją ukryć np. w skrzynce rolety). Centralki sterujące mogą być również wbudowane w silnik (są niewidoczne) – jak w tym przykładzie. W tym wypadku z silnika (b) wyprowadzony jest przewód (około 2m), który podłączamy bezpośrednio do zasilania 230V. Silnik z centralką łączy się bezprzewodowo z pilotem/przełącznikiem (c), może być również automatycznie sterowany czujnikiem (d).

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety producenta Somfy – w takim silniku napęd posiada 3 “żyły”
c) pilot ścienny Somfy Smoove RTS – Zobacz tutaj lub Somfy Smoove IO – Zobacz tutaj
d) czujnik bezprzewodowy Somfy Sunis Wirefree RTS – Zobacz tutaj lub Somfy Sunis Wirefree IO – Zobacz tutaj

Schemat techniczny prezentuje przewodowy system sterowania roletą zewnętrzną opisaną jako Roleta 1, skupiając się na połączeniach elektrycznych niezbędnych do jej funkcjonowania. Na ilustracji wyróżniono dwa główne komponenty za pomocą żółtych oznaczeń literowych. W lewym dolnym rogu znajduje się mechaniczny przełącznik klawiszowy ścienny oznaczony literą c, do którego doprowadzona jest linia zasilająca z sieci o napięciu 230V, zaznaczona pionową czerwoną linią z kropką. Od przełącznika odchodzi czarny przewód sterujący, który prowadzi bezpośrednio do napędu rurowego ukrytego w górnej części rolety. Napęd ten został oznaczony literą b i umieszczony poziomo nad szarym pancerzem rolety, obok widoczny jest fragment napisu NAPĘD. Centralną część grafiki zajmuje płaszcz rolety zasłaniający okno, na którym naniesiono dwie duże, ciemnoszare strzałki kierunkowe: jedna skierowana w dół, a druga w górę, co obrazuje dwukierunkową pracę silnika i możliwość podnoszenia oraz opuszczania osłony. Cały rysunek ma formę uproszczonego diagramu montażowego na białym tle, który w sposób czytelny obrazuje fizyczne połączenie kablowe między przełącznikiem ściennym a jednostką napędową.

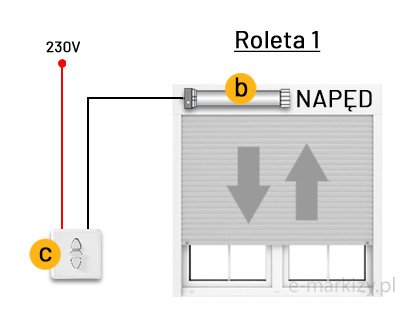

2a. System Przewodowy z zastosowaniem tradycyjnych przełączników.

Ten system różni się głównie od systemów bezprzewodowych 1a i 1b koniecznością połączenia silnika rolety/żaluzji (b) z przełącznikiem (c). Cała instalacja opiera się na łączeniu przewodowym. Do przełącznika (c) doprowadzamy przewód z napięciem 230V oraz przewód od silnika rolety/żaluzji.

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) przełącznik przewodowy “góra/dół” dowolnego producenta np. taki produkt – Zobacz tutaj

Schemat techniczny przedstawia instalację sterowania roletą zewnętrzną o nazwie Roleta 1 z wykorzystaniem systemu bezprzewodowego. Na infografice widoczne są trzy kluczowe komponenty oznaczone literami. W lewym górnym rogu znajduje się biały, wielokanałowy pilot zdalnego sterowania wysyłający sygnał radiowy, co zostało zilustrowane czerwonymi ikonami fal. W dolnej części, przy oknie, umieszczony jest podtynkowy sterownik roletowy oznaczony literą c, który jest podłączony bezpośrednio do instalacji elektrycznej o napięciu 230V, co sygnalizuje czerwona linia z opisem. Sterownik ten odbiera sygnały bezprzewodowe i przekazuje zasilanie przewodem do napędu rurowego zamontowanego w górnej części konstrukcji rolety. Napęd rurowy, oznaczony literą b, znajduje się wewnątrz wału nawojowego nad oknem. Sama roleta została przedstawiona w kolorze szarym z dwiema dużymi strzałkami wskazującymi kierunki ruchu: pionową strzałką skierowaną w dół symbolizującą opuszczanie pancerza oraz strzałką skierowaną w górę oznaczającą jego podnoszenie. Całość kompozycji ma charakter przejrzystego poradnika montażowego, wyjaśniającego przepływ prądu oraz komunikację radiową między nadajnikiem, odbiornikiem a silnikiem rolety.

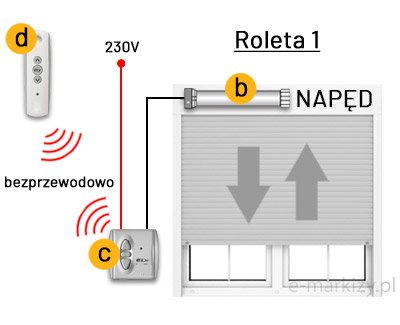

2b. System Przewodowy z zastosowaniem przełącznika z centralką.

Zasada tego systemu jest analogiczna jak w pkt 2a. Główna różnica to zastosowanie przełącznika z zintegrowaną centralką, zamiast tradycyjnego przełącznika. Przełącznik z zintegrowaną centralką (c), ma możliwość bezprzewodowej komunikacji z pilotem przenośnym (d).

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) sterownik z odbiornikiem Centralis Uno RTS VB – Zobacz tutaj
d) przełącznik bezprzewodowy np. Telis 1 – Zobacz tutaj

Automatyka. Sposoby zastosowania przy montażu grupowym (kilku rolet/żaluzji)

Poniżej prezentujemy przykłady zastosowania automatyki do sterowania grupą produktów. Podstawowa funkcjonalność takiego rozwiązania to możliwość sterownia pojedyńczymi żaluzjami/roletami oraz całą grupą jednocześnie (sterujemy w jednym momencie wszystkimi żaluzjami/roletami)

W uproszczeniu rozróżniamy dwa najczęściej stosowane systemy:
1a. System Bezprzewodowy gdy silniki nie mają wbudowanych centralek sterujących (występują zewnętrzne centralki)
1b. System Bezprzewodowy gdy silniki mają wbudowane centralki sterujące
2. System Przewodowy

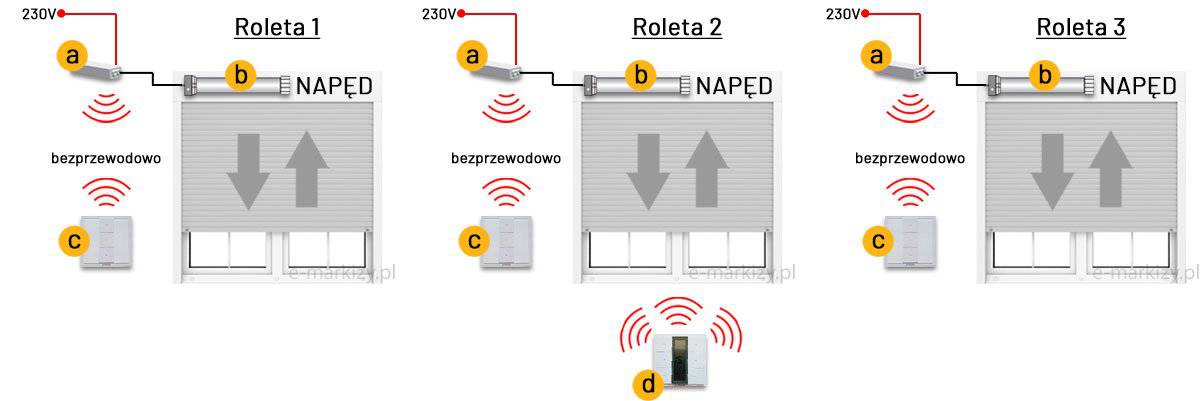

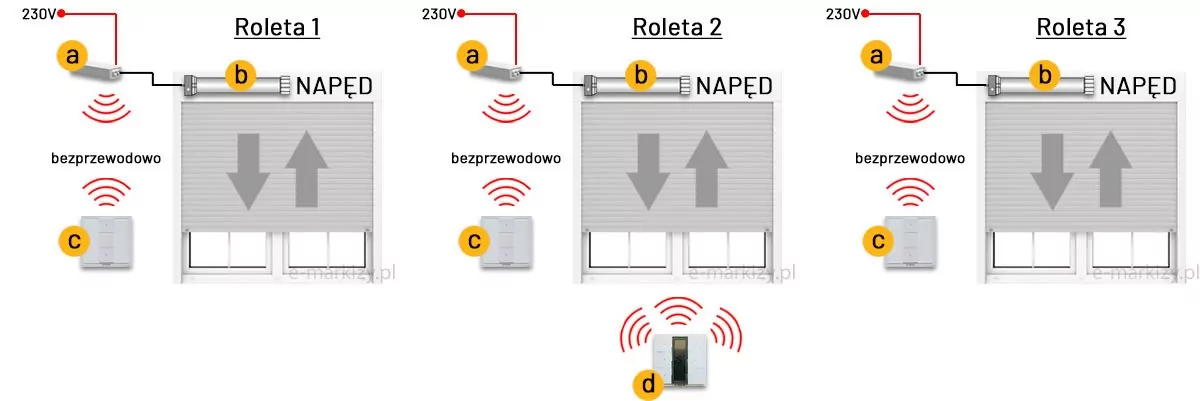

1a. System Bezprzewodowy gdy silniki nie mają wbudowanych centralek sterujących (występują zewnętrzne centralki)

Jest to najbardziej popularny system do sterowania grupą silników rolet/żaluzji. Instalacja sprowadza się do podłączenia centralki sterującej (a) do silnika rolety. Następnie do centralki (a) doprowadzamy zasilanie 230V. Centralka (a) łączy się bezprzewodowo z pilotem (c). Pilot może być w formie przełącznika i może być przymocowany na stałe do ściany.

Takie podłączenie stosujemy analogicznie do pozostałych rolet/żaluzji. Dodatkowo, centralnie, instalujemy pilota zbiorczego (d) (który zazwyczaj obsługuje do 15 odbiorników). Przy tak wykonanej instalacji, możemy sterować silnikami rolet/żaluzji indywidualnie za pomocą pilota (c) oraz grupowo (wszystkie jednocześnie) za pomocą pilota zbiorczego (d). Pilotem zbiorczym (d) sterujemy zarówno wszystkimi silnikami jak i mamy możliwość sterowanie poszczególnymi roletami/żaluzjami.

Schemat techniczny o nazwie Roleta 2 przedstawia system zdalnego sterowania roletą zewnętrzną z wykorzystaniem zewnętrznego odbiornika radiowego oraz centrali inteligentnego domu. Na grafice wyróżniono cztery kluczowe komponenty oznaczone żółtymi okręgami z literami. W lewym górnym rogu znajduje się moduł odbiornika radiowego oznaczony literą a, który jest zasilany napięciem 230V i połączony przewodowo z napędem rurowym b zamontowanym nad oknem. Poniżej widnieje bezprzewodowy przełącznik ścienny oznaczony literą c, a w dolnej części grafiki umieszczono centralę sterującą o oznaczeniu d, która umożliwia zarządzanie systemem np. poprzez aplikację mobilną. Zarówno przełącznik c, jak i centrala d komunikują się z odbiornikiem a drogą radiową, co zostało zilustrowane czerwonymi ikonami fal oraz napisem bezprzewodowo. Szary pancerz rolety posiada dwie duże strzałki kierunkowe: lewa wskazuje ruch w dół, a prawa ruch w górę, obrazując pełną funkcjonalność mechanizmu. Ilustracja w sposób techniczny wyjaśnia strukturę instalacji Smart Home, w której tradycyjny silnik roletowy zostaje zintegrowany z systemem bezprzewodowym za pomocą zewnętrznego sterownika.

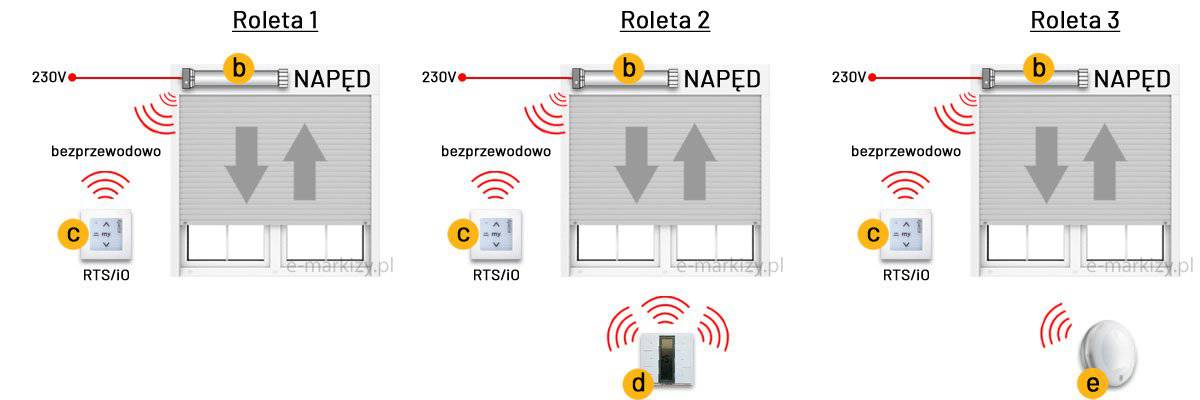

1b. System Bezprzewodowy gdy silniki mają wbudowane centralki sterujące

Ten rodzaj systemu jest analogiczny jak do punktu 1a. Główną różnicą jest zastosowanie silników z wbudowaną centralką. W punkcie 1a centralka (a) jest osobnym elementem (jest małych rozmiarów i z łatwością możną ją ukryć np. w skrzynce rolety). Centralki sterujące mogą być również wbudowane w silnik (są niewidoczne) – jak w tym przykładzie. W tym wypadku z silnika (b) wyprowadzony jest przewód (około 2m), który podłączamy bezpośrednio do zasilania 230V. Silnik z centralką łączy się bezprzewodowo z pilotem/przełącznikiem (c), może być również automatycznie sterowany czujnikiem (e). Podobnie jak w punkcie 1a, napędami możemy sterować oddzielnie za pomocą pilotów (c) lub grupowo pilotem (d). Dodatkowo, do całej instalacji można zastosować dowolne czujniki bezprzewodowe (e) (np. słońca), które komunikują się bezprzewodowo z napędami rolet/żaluzji.

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety producenta Somfy – w takim silniku napęd posiada 3 “żyły”
c) pilot ścienny Somfy Smoove RTS – Zobacz tutaj lub Somfy Smoove Origin IO – Zobacz tutaj
d) pilot ścienny centralny Somfy RTS – Zobacz tutaj lub Somfy Smoove Uno IO – Zobacz tutaj
e) czujnik bezprzewodowy Somfy Sunis Wirefree RTS – Zobacz tutaj lub Somfy Sunis Wirefree IO – Zobacz tutaj

Schemat techniczny o nazwie Roleta 2 przedstawia system bezprzewodowego sterowania radiowego zintegrowany z centralą inteligentnego domu. Na grafice zasilanie sieciowe 230V, oznaczone poziomą czerwoną linią z kropką, doprowadzone jest bezpośrednio do napędu rurowego oznaczonego literą b, który znajduje się w górnej części mechanizmu nad szarym pancerzem rolety. W systemie tym sterowanie odbywa się całkowicie bez użycia przewodów sterujących. Po lewej stronie widnieje bezprzewodowy sterownik ścienny oznaczony literą c z dopiskiem RTS/IO, natomiast w dolnej części grafiki umieszczono centralę sterującą oznaczoną literą d. Oba te urządzenia wysyłają sygnały radiowe do napędu b, co zilustrowano czerwonymi ikonami fal radiowych oraz napisem bezprzewodowo. Na pancerzu rolety znajdują się dwie duże szare strzałki: jedna skierowana w dół i druga skierowana w górę, obrazujące funkcjonalność podnoszenia i opuszczania osłony. Całość diagramu na białym tle przejrzyście pokazuje nowoczesną architekturę instalacji Smart Home, w której silnik z wbudowanym odbiornikiem radiowym współpracuje z wieloma nadajnikami jednocześnie.

2a. System Przewodowy z zastosowaniem tradycyjnych przełączników – sterowanie grupowe

Zasada tego systemu jest analogiczna jak w pkt 1a. Główna różnica to zastosowanie przełącznika z zintegrowaną centralką, zamiast tradycyjnego przełącznika. Przełącznik z zintegrowaną centralką (c), ma możliwość bezprzewodowej komunikacji z pilotem np. ściennym (d) lub przenośnym (e). Zastosowany pilot obsługuje do kilkunastu odbiorników w zależności od modelu.

Schemat techniczny przedstawia system grupowego, przewodowego sterowania roletami zewnętrznymi o nazwach Roleta 1 oraz Roleta 2. Na ilustracji centralnym punktem sterującym jest wspólny dla obu skrzydeł, kwadratowy przełącznik klawiszowy ścienny oznaczony żółtym kołem z literą c, do którego doprowadzono zasilanie sieciowe o napięciu 230V, zaznaczone pionową czerwoną linią. Od przełącznika c odchodzą przewody sterujące: pozioma przerywana linia sugeruje magistralę łączącą wiele punktów, natomiast czarny przewód ciągły prowadzi bezpośrednio do napędu rurowego oznaczonego literą b, znajdującego się nad prawym oknem. Oba pancerze rolet w kolorze szarym posiadają naniesione pionowe strzałki kierunkowe, przy czym na lewym skrzydle (Roleta 1) widoczna jest strzałka w górę, a na prawym (Roleta 2) strzałki w dół i w górę, co symbolizuje możliwość jednoczesnego lub indywidualnego zarządzania poziomem przesłonięcia okien. Grafika w sposób techniczny wyjaśnia strukturę okablowania niezbędną do stworzenia instalacji sterowania centralnego, w której jeden przełącznik ścienny obsługuje zestaw osłon okiennych.

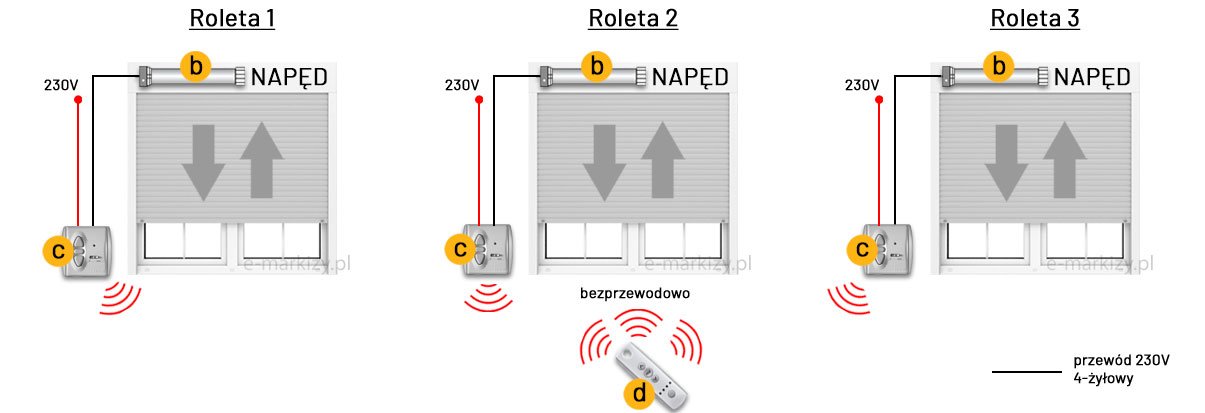

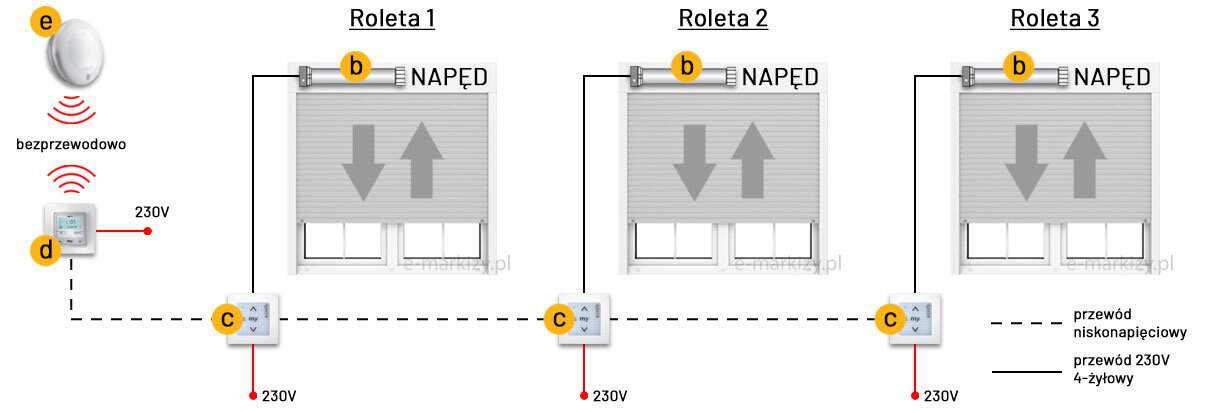

2b. System Przewodowy z zastosowaniem przełącznika z centralką – sterowanie grupowe

Schemat techniczny o tytule Roleta 2 przedstawia zaawansowany system sterowania hybrydowego, łączący funkcje sterownika ściennego z mobilnym nadajnikiem radiowym. Na infografice kluczowe komponenty oznaczono żółtymi okręgami z literami. W dolnej lewej części znajduje się podtynkowy sterownik roletowy oznaczony literą c, do którego doprowadzone jest zasilanie sieciowe 230V, zaznaczone czerwoną linią. Sterownik ten połączony jest przewodowo z napędem rurowym b, zamontowanym w górnej części pancerza rolety. Jednocześnie urządzenie c pełni rolę odbiornika sygnałów radiowych wysyłanych przez wielokanałowy pilot zdalnego sterowania, który oznaczono literą d i umieszczono w dolnej części grafiki. Komunikacja bezprzewodowa między pilotem a sterownikiem została zilustrowana czerwonymi ikonami fal radiowych oraz napisem bezprzewodowo. Centralny element stanowi szary pancerz rolety zasłaniający okno, na którym widnieją dwie pionowe strzałki określające kierunki pracy silnika: góra i dół. Grafika w sposób przejrzysty tłumaczy strukturę instalacji inteligentnego domu, gdzie użytkownik ma możliwość sterowania osłoną zarówno za pomocą przycisku na ścianie, jak i pilota.
