Blachy osłonowe do żaluzji fasadowych C50 – typy, opis i rodzaje

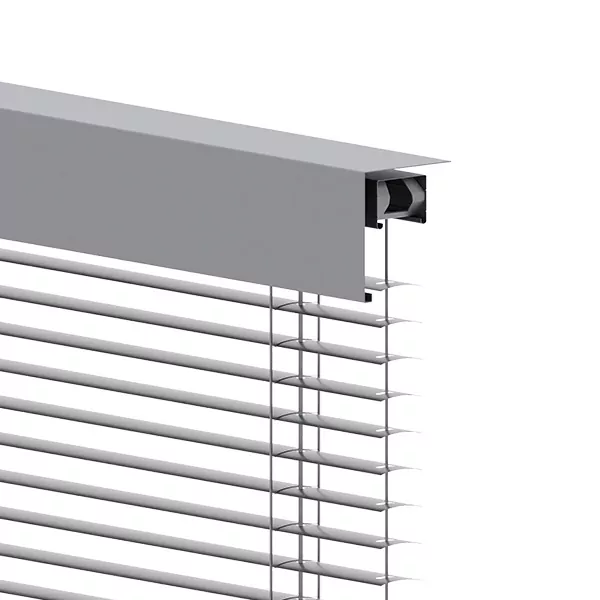

Wizualizacja techniczna prezentuje detal górnej części żaluzji fasadowej C50L z blachą osłonową typu 1A w kolorze srebrnym. Na zbliżeniu widoczny jest przekrój boczny maskownicy w kształcie litery L, która osłania rynnę górną z mechanizmem sterującym od frontu oraz częściowo od góry, pozostawiając tył konstrukcji otwarty. Z wnętrza szyny górnej wyprowadzone są tekstylne drabinki sznurkowe oraz stalowa linka prowadzenia bocznego, na których zawieszone są poziome, lekko wyprofilowane lamele o szerokości 50 mm. Pancerz żaluzji jest ukazany w pozycji rozwiniętej, prezentując precyzyjne rozmieszczenie komponentów nośnych i stabilizujących. Całość przedstawiona jest na neutralnym, białym tle, co pozwala na dokładną analizę sposobu montażu i estetyki wykończenia maskownicy typu 1A. — Typ 1A

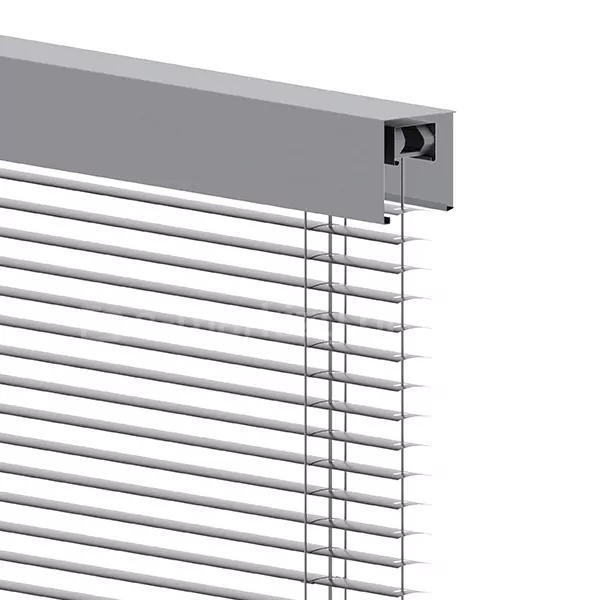

Wizualizacja techniczna prezentuje detal górnego wykończenia żaluzji fasadowej C50L z blachą osłonową typu 4B w kolorze srebrnym. Na zbliżeniu widoczny jest przekrój boczny maskownicy o kształcie ceownika, która osłania rynnę górną z mechanizmem sterującym i wałkiem. Z wnętrza szyny górnej wyprowadzone są pionowe drabinki sznurkowe oraz stalowa linka prowadzenia bocznego, na których zawieszone są poziome lamele o szerokości 50 mm. Pancerz żaluzji ukazany jest w pozycji rozwiniętej, a pióra mają lekko wygięty profil, co jest charakterystyczne dla modelu C50. Całość konstrukcji przedstawiona jest na czystym, białym tle, skupiając uwagę na estetyce połączenia maskownicy z pakietem lameli oraz na detalach technicznych systemu mocowania sznurków i linek. — Typ 4B

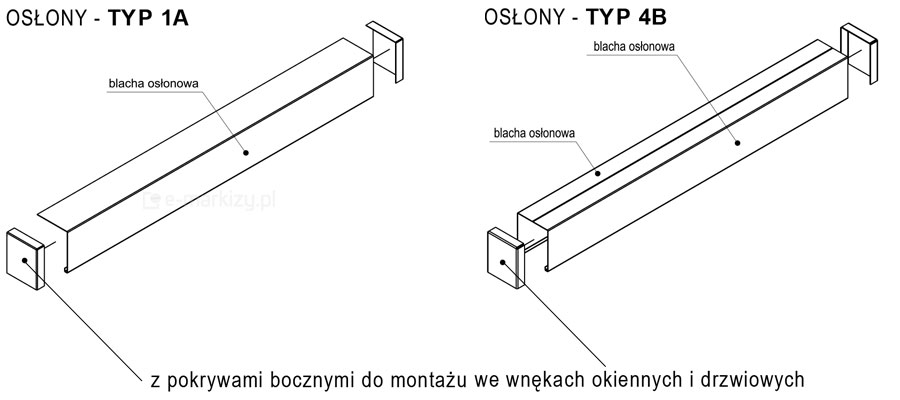

Rysunek techniczny przedstawiający blachy osłonowe do żaluzji fasadowych C50 oznaczone jako TYP 1A oraz TYP 4B. Po lewej stronie zaprezentowano osłonę typu 1A, na którą składa się podłużna blacha osłonowa z widocznymi wskazanymi elementami oraz oddzielona od niej pokrywa boczna przeznaczona do montażu we wnękach okiennych i drzwiowych. Po prawej stronie widoczna jest osłona typu 4B, uwzględniająca blachę osłonową o odmiennym profilu i konstrukcję z dopasowaną pokrywą boczną. Całość schematu uzupełniają linie odniesienia z etykietami wskazującymi poszczególne elementy składowe systemów osłonowych.

Blachy osłonowe do żaluzji fasadowych C50 – rodzaje

Maksymalna długość blach osłonowych w jednym kawałku bez łączeń: RAL9006, RAL9007, RAL9016 i grubości blachy 1,2mm – 4m;
pozostałe kolory: 3,5m z otworem technologicznym; 3m bez otworu.

Blacha typ 1A to blacha płaska czołowa, stosowana zazwyczaj przy montażu żaluzji we wnękach. Zaślepki boczne występują jako opcja za dodatkową opłatą i nie zawsze są stosowane.

Blacha typ 4B to blacha osłaniająca przód, tył i górę żaluzji, stosowana najczęściej przy montażu żaluzji na fasadzie. Zaślepki boczne występują jako opcja za dodatkową opłatą i stosowane są w celu uzyskania pełnej osłony pakietu lamel.

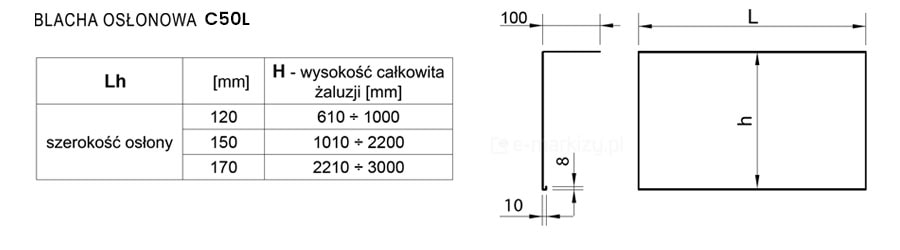

Rysunek techniczny przedstawia specyfikację wymiarową blachy osłonowej (maskownicy) dla żaluzji fasadowej modelu C50L. Po lewej stronie znajduje się tabela, która przypisuje odpowiednią wysokość blachy (Lh) wyrażoną w milimetrach do zakresu wysokości całkowitej żaluzji (H): dla żaluzji o wysokości 610–1000 mm zalecana jest blacha 120 mm, dla zakresu 1010–2200 mm blacha 150 mm, a dla wysokości 2210–3000 mm blacha 170 mm. Po prawej stronie zamieszczono dwa rysunki schematyczne: przekrój boczny maskownicy o kształcie litery „L” z zaznaczoną głębokością górną 100 mm oraz dolnym zagięciem wykończeniowym o wymiarach 8 mm i 10 mm, a także rzut frontowy arkusza blachy o szerokości L i wysokości h. Grafika wykonana w czytelnej, czarno-białej stylistyce technicznej służy do poprawnego doboru elementów maskujących mechanizm żaluzji w zależności od gabarytów systemu.

Blacha osłonowa – szerokość osłony

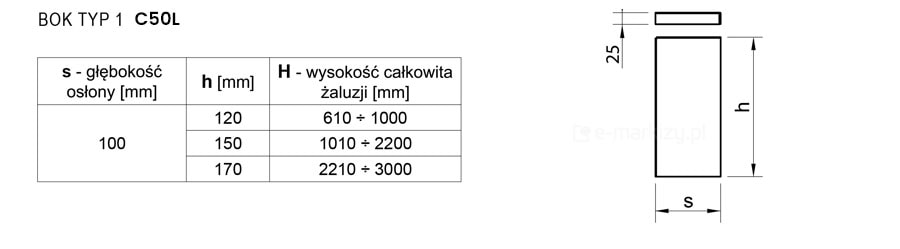

Rysunek techniczny przedstawia specyfikację wymiarową boczka blachy osłonowej typu 1 przeznaczonego do żaluzji fasadowej C50L. Po lewej stronie umieszczono tabelę parametrów, w której głębokość osłony (s) jest stała i wynosi 100 mm, natomiast wysokość boczka (h) zmienia się w zależności od wysokości całkowitej żaluzji (H): wynosi 120 mm dla H od 610 do 1000 mm, 150 mm dla H od 1010 do 2200 mm oraz 170 mm dla H od 2210 do 3000 mm. Po prawej stronie znajdują się schematy pomocnicze: rzut frontowy elementu o wymiarach s na h oraz rzut z góry, który pokazuje zagięcie górnej krawędzi o szerokości 25 mm. Całość grafiki utrzymana jest w czarno-białej stylistyce dokumentacji projektowej, co pozwala na precyzyjną identyfikację wymiarów wykończeniowych maskownicy.

Bok blachy osłonowej 1A

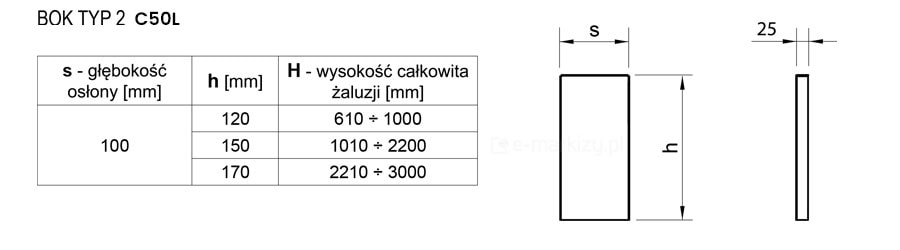

Rysunek techniczny przedstawia specyfikację wymiarową boczka blachy osłonowej typu 2 dla żaluzji fasadowej C50L. Po lewej stronie znajduje się tabela określająca parametry techniczne w zależności od gabarytów żaluzji: stałą głębokość osłony (s) wynoszącą 100 mm oraz zmienną wysokość boczka (h) przyjmującą wartości 120 mm, 150 mm lub 170 mm dla odpowiednich zakresów wysokości całkowitej żaluzji (H). Po prawej stronie umieszczono schematyczne rysunki pomocnicze: rzut frontowy prostokątnego boczka z naniesionymi symbolami s i h oraz rzut boczny (przekrój) pokazujący zagięcie krawędzi o szerokości 25 mm. Całość grafiki jest utrzymana w surowej, czarno-białej stylistyce dokumentacji technicznej, co pozwala na precyzyjne odczytanie proporcji i wymiarów elementu wykończeniowego maskownicy.

Bok blachy osłonowej 4B

Rysunek techniczny przedstawia schematyczny sposób łączenia blach osłonowych oraz wymiary dedykowanego łącznika stosowanego w żaluzjach fasadowych C50L. Po lewej stronie, pod nagłówkiem „ŁĄCZENIE BLACH”, widoczne są rzuty frontowe dwóch arkuszy blachy (numer 2) stykających się krawędziami, gdzie miejsce połączenia (numer 3) o szerokości 5 mm jest stabilizowane od spodu przez element łączący (numer 1). Po prawej stronie, w sekcji „ŁĄCZNIK – WYMIARY”, zaprezentowano szczegółowe rysunki samego komponentu: rzut boczny z zaznaczonym zagięciem górnym o wymiarach 5 mm na 9 mm oraz rzut frontowy, który określa stałą szerokość łącznika wynoszącą 80 mm oraz jego wysokość opisaną jako „wysokość blachy”. Całość uzupełnia widok izometryczny złożonego elementu maskującego, pokazujący estetyczny punkt styku dwóch paneli osłonowych, co jest kluczowe przy montażu szerokich zestawów żaluzji wymagających dzielenia maskownicy.

Łączenie blach osłonowych

Łącznik (1) mocować do blach osłonowych (2) nitem (3). Wsunąć drugą blachę osłonową na wystającą część łącznika zachowując szczelinę rozprężeniową 5 mm. Maksymalna długość blachy osłonowej w jednej części do 4 m. Powyżej 4 m konieczność zastosowania łącznika.

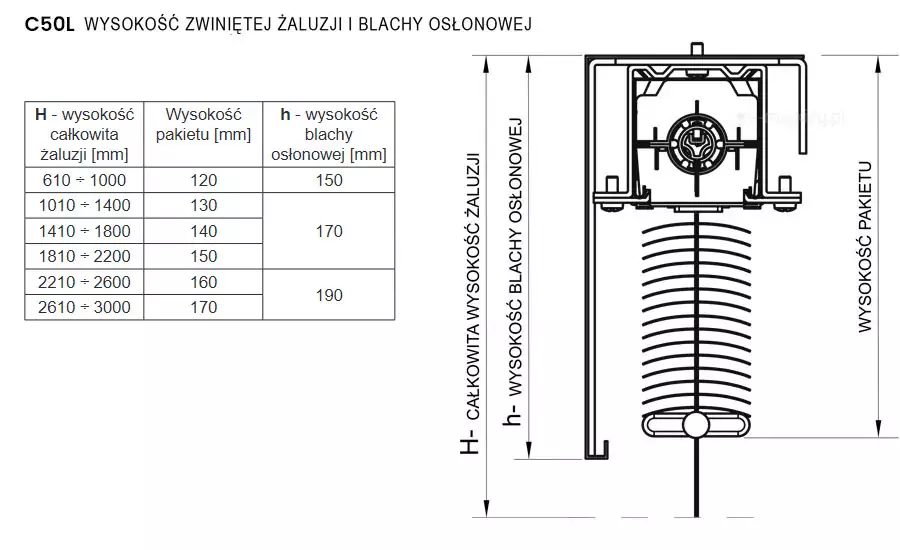

Rysunek techniczny przedstawia tabelę oraz schematyczny przekrój żaluzji fasadowej C50L, określający wysokość zwiniętego pakietu lameli oraz blachy osłonowej w zależności od wysokości całkowitej żaluzji. Tabela po lewej stronie zawiera trzy kolumny: wysokość całkowitą żaluzji (H), odpowiadającą jej wysokość pakietu w milimetrach oraz zalecaną wysokość blachy osłonowej (h). Wartości wysokości pakietu rosną skokowo od 120 mm dla żaluzji o wysokości do 1000 mm, aż do 170 mm przy wysokości całkowitej wynoszącej 3000 mm. Wysokość blachy osłonowej (h) przyjmuje wartości 150 mm, 170 mm lub 190 mm. Po prawej stronie znajduje się rysunek detalu w przekroju bocznym, który ilustruje rynnę górną z mechanizmem ukrytą pod maskownicą typu C, zebrany pakiet lameli z belką dolną oraz pionowe linie wymiarowe wskazujące parametry H, h oraz wysokość pakietu. Całość opracowana jest w formie czarnego schematu na białym tle, co precyzyjnie wyjaśnia relacje między gabarytami konstrukcji a przestrzenią zajmowaną przez podciągniętą żaluzję.

Blachy osłonowe do żaluzji fasadowych C50 – Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 120 do 170mm)

Strona dotyczy żaluzji C50L firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Blacha osłonowa nie jest opcją wymaganą. Możliwy jest montaż żaluzji bez blach osłonowych. W takim wypadku montowana jest bezpośrednio do sufitu lub – za pomocą dodatkowych uchwytów głównych – do ściany lub sufitu. Więcej informacji można znaleźć w konfiguratorze lub na stronie z danymi technicznymi produktu.
