Blachy osłonowe do żaluzji fasadowych C80, Z90 – typy, opis i rodzaje

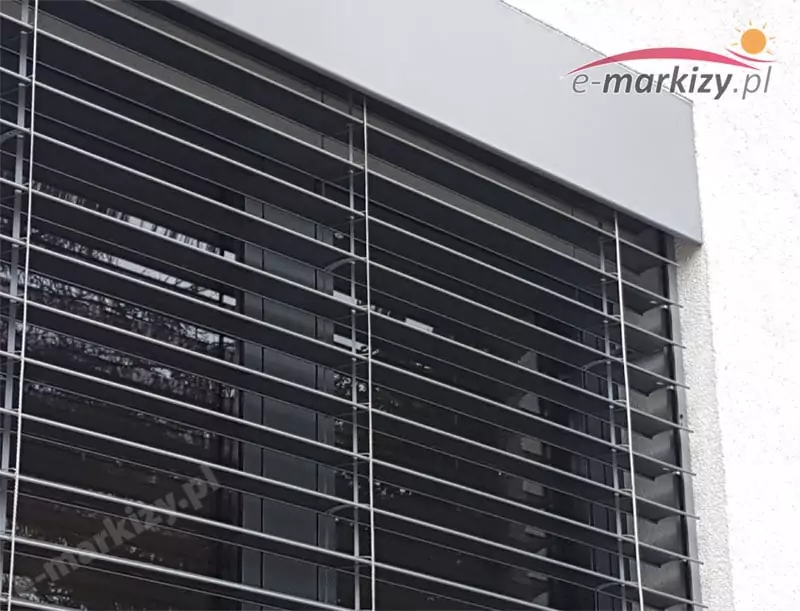

Zewnętrzna żaluzja fasadowa zamontowana na dużym oknie z grafitową ramą aluminiową. Widoczne lamele aluminiowe w układzie poziomym – typ c. Lamele prowadzone są w tekstylnych drabinkach z linkami stabilizującymi oraz dodatkowymi bocznymi prowadnicami wykonanymi z aluminium – te elementy zapewniają większą stabilność całej konstrukcji, szczególnie przy silnym wietrze. Całość osłonięta została estetyczną kasetą górną w kolorze dopasowanym do elewacji – jasnoszarym, o prostym, minimalistycznym kształcie. Kaseta chroni mechanizm podnoszenia żaluzji oraz zwinięte lamele. Okno otoczone jest tynkiem strukturalnym w kolorze białym. Tego typu system osłonowy znajduje zastosowanie zarówno w budownictwie jednorodzinnym, jak i obiektach komercyjnych, oferując zaawansowaną ochronę przeciwsłoneczną, komfort termiczny oraz nowoczesny wygląd elewacji.

Rodzaje Blach Osłonowych

Żaluzje fasadowe mogą być wyposażone (ale nie muszą) dodatkowo w górne blachy osłonowe. Główna funkcja blach osłonowych to zasłonięcie zwiniętych lameli. W zależności od montażu żaluzji, rozróżniamy kilka różnych typów blach osłonowych. Standardowo aluminiowa blacha osłonowa ma grubość 1,2mm, ale za dopłatą dostępna jest również o grubości 2mm. W zależności od konfiguracji, może być dopasowana pod wszelkie rozwiązania elewacyjne. Wyróżnia się 4 typy blach osłonowych.

Zastosowanie w żaluzjach:

– Żaluzja fasadowa C80
– Żaluzja fasadowa C80L
– Żaluzja fasadowa Z90
– Żaluzja fasadowa Z90L

Trójwymiarowy render techniczny żaluzji fasadowej w kolorze ciemnoszarym, prezentujący system z blachą osłonową typ 1. Na grafice widoczna jest kompletna osłona z poziomymi lamelami zamontowanymi na pionowych prowadnicach bocznych. Element maskujący, oznaczony u dołu napisem Blacha-typ 1, ma postać prostej, płaskiej maskownicy frontowej z delikatnymi zagięciami konstrukcyjnymi na górnej i dolnej krawędzi. Ten wariant osłony zasłania rynnę górną oraz pakiet podciągniętych lameli wyłącznie od strony czołowej, co jest rozwiązaniem dedykowanym do montażu we wnękach okiennych, gdzie funkcję ochrony z pozostałych stron pełnią elementy konstrukcyjne budynku. Całość systemu ukazana jest w rzucie perspektywicznym na czystym, białym tle, co pozwala na wyraźne wyeksponowanie minimalistycznej formy i detali wykończenia aluminiowych piór żaluzji.

Trójwymiarowy render techniczny żaluzji fasadowej w kolorze antracytowym, prezentujący system wyposażony w blachę osłonową typ 2. Na grafice widoczna jest kompletna osłona okienna z poziomymi lamelami osadzonymi w pionowych prowadnicach bocznych. Konstrukcja posiada charakterystyczną maskownicę o profilu w kształcie litery U, która osłania rynnę górną zarówno od frontu, jak i od strony elewacji, tworząc pełną obudowę mechanizmu. W przeciwieństwie do innych wariantów, blacha Typ 2 posiada wyraźne boczne zagięcia oraz dodatkowy tylny panel, co zwiększa stabilność osłony i chroni pakiet lameli przed zabrudzeniami od strony ściany. Pod produktem umieszczono czytelny podpis identyfikujący model: Blacha-typ 2. Całość przedstawiona jest w rzucie aksonometrycznym na jasnym tle, podkreślającym nowoczesną bryłę i techniczne detale wykończenia systemu.

Trójwymiarowy render techniczny żaluzji fasadowej w kolorze antracytowym, przedstawiający konfigurację z blachą osłonową typ 3. Na wizualizacji widoczny jest kompletny system osłon zewnętrznych z poziomymi lamelami prowadzonymi w pionowych szynach bocznych. Element maskujący, określony w dolnej części grafiki napisem Blacha-typ 3, ma charakterystyczny profil w kształcie litery L, gdzie górna płaszczyzna tworzy daszek wysunięty w stronę elewacji. W przeciwieństwie do pełnych kaset, ten typ osłony pozostawia mechanizm częściowo otwarty od tyłu, co ułatwia montaż bezpośrednio do lica ściany lub ramy okiennej przy zachowaniu ochrony rynny górnej od frontu i od góry. Całość konstrukcji ukazana jest w ujęciu perspektywicznym na jasnym tle, eksponującym nowoczesną formę oraz precyzję wykonania aluminiowych elementów systemu.

Trójwymiarowy render techniczny prezentujący żaluzję fasadową w kolorze szarym, wyposażoną w blachę osłonową typ 4. Na grafice przedstawiono kompletny system osłonowy z poziomymi lamelami o lekko wygiętym profilu, które poruszają się wzdłuż pionowych prowadnic bocznych. Górna część konstrukcji jest zabudowana pełną kasetą osłonową, która całkowicie zakrywa mechanizm napędowy oraz pakiet zebranych lameli, tworząc estetyczną, zamkniętą bryłę o gładkich ściankach. Blacha Typ 4 charakteryzuje się pełną zabudową z góry oraz z bocznych stron, co zapewnia maksymalną ochronę komponentów wewnętrznych przed czynnikami atmosferycznymi. Pod wizualizacją żaluzji umieszczono czytelny napis identyfikujący wariant maskownicy: Blacha-typ 4. Całość zaprezentowana jest na jednolitym białym tle, co pozwala skupić uwagę na detalach konstrukcyjnych i nowoczesnym designie produktu.

Blachy osłonowe do żaluzji fasadowych C80 Z90 – TYP 1

Aluminiowa blacha osłonowa prosta zabezpieczająca mechanizm żaluzji jedynie od frontu. Opcjonalnie można zastosować boczne zaślepki typ 1. Blacha osłonowa TYP1 składa się z przedniej blachy. Służy zakryciu lameli, po całkowitym zwinięciu żaluzji (tak aby pakiet lameli nie był widoczny z zewnątrz). Ten typ blachy stosujemy zazwyczaj przy montażu żaluzji we wnęce okna. Blacha jest wtedy zazwyczaj licowana ze ścianą budynku. Przy tak przeprowadzonym montażu, nie stosujemy zazwyczaj zaślepek bocznych. Wysokość blachy jest uzależniona od wysokości żaluzji i występuje w przedziale od 20 do 44cm). Blacha osłonowa wykonana jest z aluminium i malowana jest proszkowo w kolorze konstrukcji.

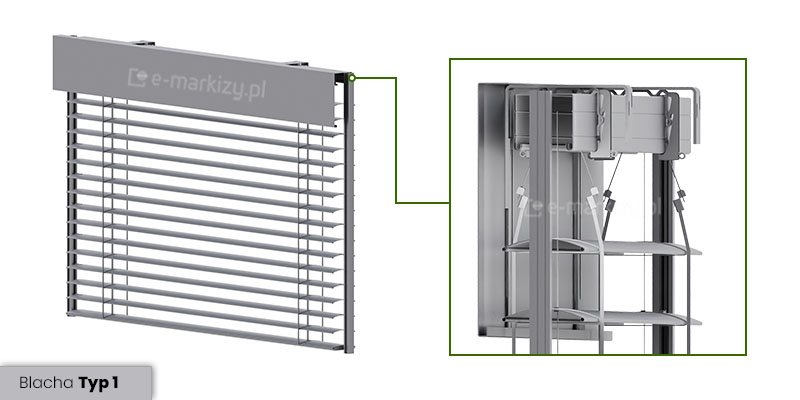

Trójwymiarowa wizualizacja techniczna zewnętrznej żaluzji fasadowej C80 wyposażonej w blachę osłonową typu 1, zaprezentowana na neutralnym białym tle. Główny moduł po lewej stronie ukazuje system w kolorze antracytowym z szeroką gamą poziomych, równolegle ustawionych lameli zamocowanych na bocznych szynach prowadzących. Górną część konstrukcji stanowi prosta, płaska osłona z blachy, która w tym wariancie montażowym przylega bezpośrednio do nadproża, zasłaniając rynnę górną. Po prawej stronie zdjęcia znajduje się powiększony detal techniczny wykadrowany w zielonej ramce, pokazujący budowę wewnętrzną żaluzji. Przekrój ten szczegółowo demonstruje system zawieszenia, tekstylne drabinki podtrzymujące pióra żaluzji oraz mechanizm mocujący rynnę górną do tylnej części blachy osłonowej. Render kładzie nacisk na minimalistyczną formę wykończenia Typ 1, charakteryzującą się brakiem bocznych zagięć maskownicy, co jest typowe dla montażu we wnękach okiennych.

Przykład blachy typ 1 na żaluzji listwowej C80

Wizualizacja produktowa przedstawiająca żaluzje fasadowe z systemem prowadzenia linkowego, w których zastosowana została blacha osłonowa Typ 1. Konstrukcja w kolorze szarym składa się z poziomych lameli aluminiowych zawieszonych na tekstylnych drabinkach, które stabilizowane są pionowo przez cienkie stalowe linki przymocowane do dolnych wsporników montażowych. Górna część mechanizmu, zawierająca szynę nośną, jest przesłonięta od frontu przez prostą, płaską blachę osłonową o profilu przypominającym odwróconą literę L, która posiada krótkie zagięcie górne służące do montażu. Po prawej stronie obrazu znajduje się powiększony detal górnej sekcji, który precyzyjnie ukazuje profil boczny blachy oraz sposób, w jaki maskuje ona górną rynnę żaluzji, pozostawiając boki mechanizmu odkryte. Na zbliżeniu widoczne są również elementy montażowe umieszczone na górnej krawędzi osłony oraz precyzyjne wykończenie krawędzi blachy. Całość prezentacji wykonana jest w formie trójwymiarowego renderu na jednolitym jasnym tle, eksponując techniczną prostotę i funkcjonalność tego wariantu osłony.

Przykład blachy typ 1 na żaluzji linkowej C80L

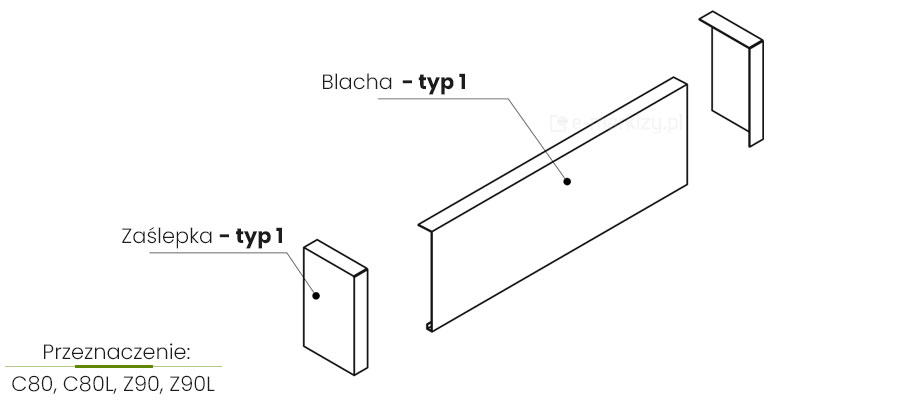

Rysunek techniczny w rzucie izometrycznym przedstawiający schemat konstrukcyjny blachy osłonowej typu pierwszego, przeznaczonej do żaluzji fasadowych modeli C80, C80L, Z90 oraz Z90L. Na białym tle zaprezentowano centralnie umieszczony profil maskownicy, opisany jako blacha typ 1, która charakteryzuje się prostą formą z niewielkim zagięciem krawędzi w górnej i dolnej części. Po obu stronach głównego elementu znajdują się prostopadłe, pionowe zaślepki typ 1, przedstawione w formie rozstrzelonej, co obrazuje sposób ich montażu na końcach osłony. Całość schematu uzupełniona jest czarnymi liniami pomocniczymi oraz czytelnym liternictwem wskazującym na poszczególne części składowe zestawu. W dolnej sekcji grafiki, pod zieloną linią poziomą, umieszczono informację o przeznaczeniu produktu, wymieniającą kompatybilne systemy żaluzji zewnętrznych. Wyraźny kontrast i techniczny charakter rysunku pozwalają na precyzyjną identyfikację budowy i przeznaczenia tego typu maskownicy.

Blacha osłonowa typ 1

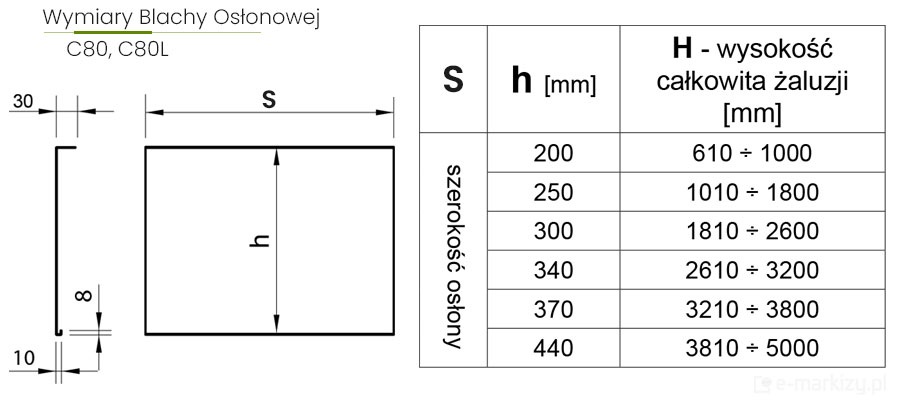

Rysunek techniczny przedstawiający specyfikację wymiarową blachy osłonowej dla systemów żaluzji fasadowych C80 oraz C80L zawiera szczegółowe rzuty geometryczne elementu oraz tabelę doboru parametrów wysokościowych. W centralnej części grafiki zaprezentowano rzut frontowy blachy w formie prostokąta, gdzie szerokość osłony oznaczono literą S, a jej wysokość literą h. Po lewej stronie umieszczono rzut boczny profilu, który precyzyjnie dokumentuje system gięć konstrukcyjnych: górne zagięcie o wymiarze 30 milimetrów oraz dolne wywinięcie o szerokości 10 milimetrów i wysokości 8 milimetrów. Kluczowe dane techniczne zawarto w tabeli po prawej stronie, która określa wymaganą wysokość blachy h w relacji do wysokości całkowitej żaluzji H. Specyfikacja wyróżnia sześć wariantów wysokości h: 200, 250, 300, 340, 370 oraz 440 milimetrów. Każdej z tych wartości przypisano konkretne zakresy wysokości całkowitej żaluzji: dla blachy 200 milimetrów zakres H wynosi 610–1000 milimetrów, dla 250 milimetrów jest to 1010–1800 milimetrów, dla 300 milimetrów przedział to 1810–2600 milimetrów, dla 340 milimetrów wysokość mieści się w granicach 2610–3200 milimetrów, dla 370 milimetrów zakres wynosi 3210–3800 milimetrów, natomiast dla najwyższego wariantu 440 milimetrów przewidziano wysokość od 3810 do 5000 milimetrów. Dokumentacja techniczna została przygotowana w przejrzystej, czarno-białej stylistyce, co zapewnia wysoką czytelność danych niezbędnych do poprawnego montażu osłony mechanizmu żaluzji.

Wymiary blachy C80,C80L

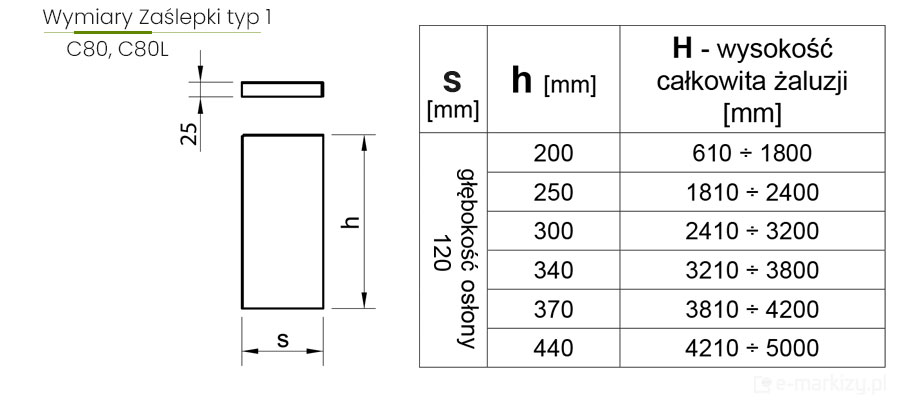

Rysunek techniczny prezentujący specyfikację wymiarową zaślepki typ 1 dla systemów żaluzji fasadowych C80 oraz C80L zawiera schematyczne rzuty elementu oraz tabelę doboru parametrów. W lewej części grafiki przedstawiono rzut z przodu prostokątnej zaślepki z oznaczeniami szerokości s oraz wysokości h, natomiast powyżej umieszczono rzut z góry dokumentujący stałą grubość komponentu wynoszącą 25 milimetrów. Centralnym punktem dokumentacji jest tabela określająca wymaganą wysokość zaślepki h w relacji do wysokości całkowitej żaluzji H, przy stałej głębokości osłony S wynoszącej 120 milimetrów. Zestawienie obejmuje sześć wariantów wysokości h: 200, 250, 300, 340, 370 oraz 440 milimetrów. Każdemu z tych wymiarów przypisano konkretne zakresy wysokości całkowitej żaluzji H: dla zaślepki 200 milimetrów zakres wynosi 610–1800 milimetrów, dla 250 milimetrów jest to 1810–2400 milimetrów, dla 300 milimetrów przedział to 2410–3200 milimetrów, dla 340 milimetrów wysokość mieści się w granicach 3210–3800 milimetrów, dla 370 milimetrów zakres wynosi 3810–4200 milimetrów, a dla najwyższej zaślepki 440 milimetrów przewidziano zakres od 4210 do 5000 milimetrów. Całość przygotowano w czarno-białej stylistyce technicznej, co zapewnia precyzję i czytelność danych niezbędnych do poprawnej konfiguracji osłony.

Wymiary zaślepki blachy c80 typ 1

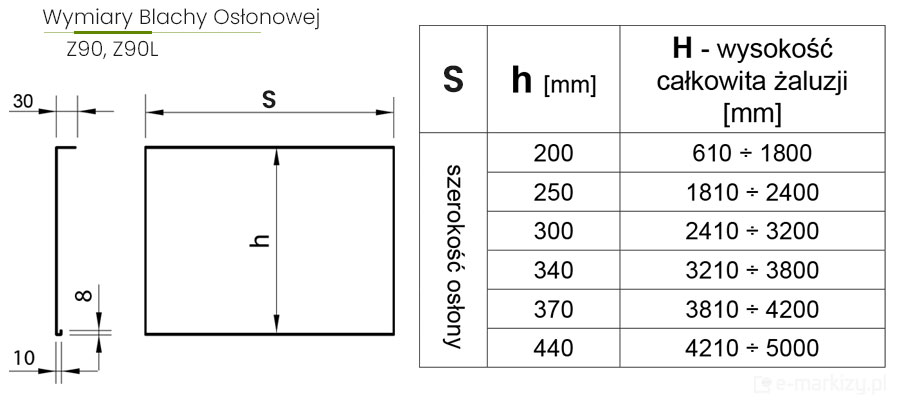

Rysunek techniczny przedstawiający specyfikację wymiarową blachy osłonowej dla systemów żaluzji fasadowych Z90 oraz Z90L zawiera rzuty geometryczne elementu oraz tabelę doboru parametrów. W centralnej części grafiki zaprezentowano rzut frontowy blachy w kształcie prostokąta, gdzie szerokość oznaczono literą S, a wysokość literą h. Po lewej stronie umieszczono rzut boczny profilu, który ujawnia precyzyjne gięcia konstrukcyjne: górne zagięcie o wymiarze 30 milimetrów oraz dolne wywinięcie o szerokości 10 milimetrów i wysokości 8 milimetrów. Kluczowe dane techniczne zawarto w tabeli po prawej stronie, która określa wysokość blachy h w zależności od wysokości całkowitej żaluzji H. Specyfikacja przewiduje sześć wariantów wysokości h: 200, 250, 300, 340, 370 oraz 440 milimetrów. Każdemu z tych wymiarów przypisano odpowiednie zakresy wysokości całkowitej żaluzji: dla blachy 200 milimetrów zakres wynosi 610–1800 milimetrów, dla 250 milimetrów jest to 1810–2400 milimetrów, dla 300 milimetrów przedział to 2410–3200 milimetrów, dla 340 milimetrów wysokość mieści się w granicach 3210–3800 milimetrów, dla 370 milimetrów zakres wynosi 3810–4200 milimetrów, natomiast dla najwyższego wariantu 440 milimetrów przewidziano wysokość od 4210 do 5000 milimetrów. Dokumentacja jest przygotowana w czytelnej formie z czarnymi liniami pomocniczymi i napisami na białym tle, co umożliwia dokładną konfigurację osłony mechanizmu żaluzji.

Wymiary blachy Z90,Z90L

Rysunek techniczny przedstawiający specyfikację wymiarową zaślepki typ 1 dla modeli żaluzji fasadowych Z90 oraz Z90L zawiera schematyczne rzuty elementu oraz tabelę doboru parametrów konstrukcyjnych. W lewej części grafiki umieszczono rzut z przodu prostokątnej zaślepki z oznaczoną wysokością h i szerokością s, a powyżej rzut z góry dokumentujący grubość elementu wynoszącą 25 milimetrów. Kluczowe dane techniczne zawarto w tabeli, która definiuje wysokość zaślepki h w zależności od całkowitej wysokości żaluzji H, przy stałej głębokości osłony S wynoszącej 140 milimetrów. Zestawienie obejmuje sześć wariantów wysokości h: 200, 250, 300, 340, 370 oraz 440 milimetrów. Każdemu z tych wymiarów przypisano konkretne zakresy wysokości całkowitej żaluzji: dla zaślepki 200 milimetrów zakres H wynosi 610–1800 milimetrów, dla 250 milimetrów jest to 1810–2400 milimetrów, dla 300 milimetrów przedział to 2410–3200 milimetrów, dla 340 milimetrów wysokość żaluzji mieści się w granicach 3210–3800 milimetrów, dla 370 milimetrów zakres wynosi 3810–4200 milimetrów, natomiast najwyższa zaślepka o wymiarze 440 milimetrów jest przeznaczona do żaluzji o wysokości od 4210 do 5000 milimetrów. Całość opracowana jest w estetyce technicznej z czarnym liternictwem i liniami wymiarowymi na białym tle, co zapewnia wysoką czytelność przy dobieraniu komponentów systemowych.

Wymiary zaślepki blachy z90 typ 1

Blachy osłonowe do żaluzji fasadowych C80 Z90 – TYP 2

Aluminiowa blacha osłonowa prosta zabezpieczająca mechanizm żaluzji od przodu i od tyłu. Opcjonalnie można zastosować boczne zaślepki typ 2. Blacha osłonowa TYP2 składa się z przedniej i tylnej blachy. Służy zakryciu lameli, po całkowitym zwinięciu żaluzji (tak aby pakiet lameli nie był widoczny z zewnątrz i wewnątrz). Ten typ blachy stosujemy zazwyczaj przy montażu żaluzji we wnęce okna. Blacha jest wtedy zazwyczaj licowana ze ścianą budynku a dodatkowo od wewnątrz budynku, widzimy blachę tylną (po zwinięciu lameli jest widoczna blacha – inaczej niż w przypadku blachy Typ1 gdzie od wewnątrz, po zwinięciu lameli, jest widoczny cały ich pakiet.

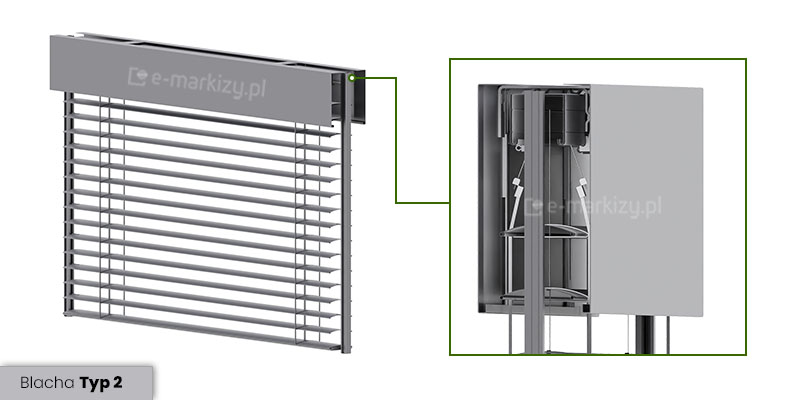

Żaluzja fasadowa C80 z widoczną aluminiową blachą osłonową typu 2 przedstawiona na jasnym, jednolitym tle w formie trójwymiarowego renderu technicznego. Na głównym ujęciu po lewej stronie znajduje się kompletny system osłonowy składający się z poziomych lameli o lekko wygiętym profilu, które są zamocowane na pionowych prowadnicach bocznych. Konstrukcja zwieńczona jest gładką, matową maskownicą w kolorze ciemnoszarym, która osłania mechanizm nawojowy oraz pakiet podciągniętych lameli. Po prawej stronie zdjęcia umieszczono powiększony detal w przekroju poprzecznym, ujęty w zieloną ramkę i połączony linią pomocniczą z górną częścią żaluzji. Zbliżenie to ukazuje wewnętrzną budowę kasety, w tym aluminiowy profil osłonowy w kształcie litery C, mocowania mechanizmu sterującego, stalowe linki prowadzące oraz sposób ułożenia lameli wewnątrz wnęki osłonowej. Całość prezentuje nowoczesny design systemów przeciwsłonecznych przeznaczonych do montażu zewnętrznego, kładąc nacisk na estetyczne wykończenie elementów konstrukcyjnych blachy osłonowej.

Przykład blachy typ 2 na żaluzji listwowej C80

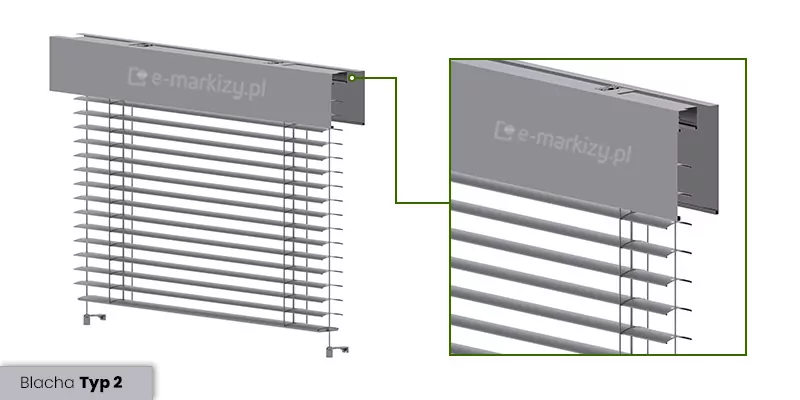

Wizualizacja produktowa przedstawiająca żaluzje fasadowe C80 L wyposażone w system osłonowy typu blacha osłonowa typ 2 - osłona od frontu i od tyłu. Na grafice zaprezentowano kompletną konstrukcję przesłony okiennej w kolorze szarym, składającą się z szeregu poziomych lameli aluminiowych ułożonych równolegle i połączonych tekstylnymi drabinkami. Górna część mechanizmu wraz z szyną nośną jest całkowicie maskowana przez pełną, gładką blachę osłonową, która pełni funkcję estetyczną oraz ochronną dla pakietu żaluzji po ich podciągnięciu. Po prawej stronie obrazu znajduje się powiększony detal górnego narożnika, który precyzyjnie ukazuje sposób montażu osłony względem mechanizmu oraz profil boczny blachy. Całość konstrukcji jest stabilizowana przez pionowe prowadnice linkowe zamocowane u dołu do podłoża za pomocą metalowych wsporników. Produkt przedstawiony jest na neutralnym, jasnym tle, co pozwala na dokładną analizę techniczną budowy poszczególnych elementów składowych systemu zaciemnienia zewnętrznego.

Przykład blachy typ 2 na żaluzji linkowej C80L

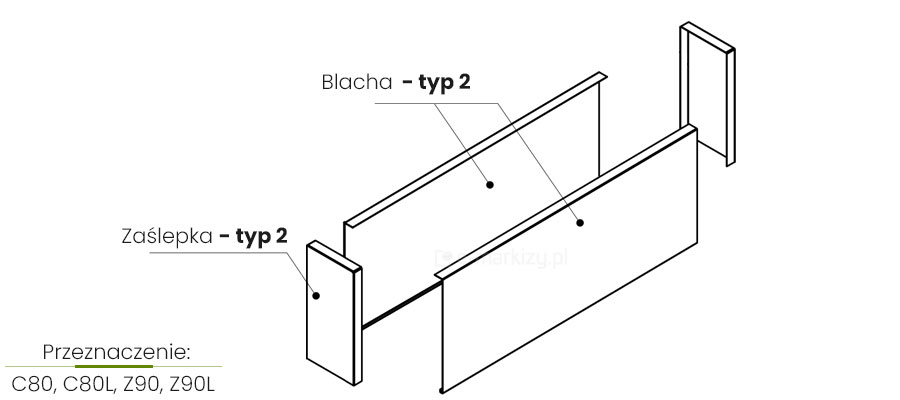

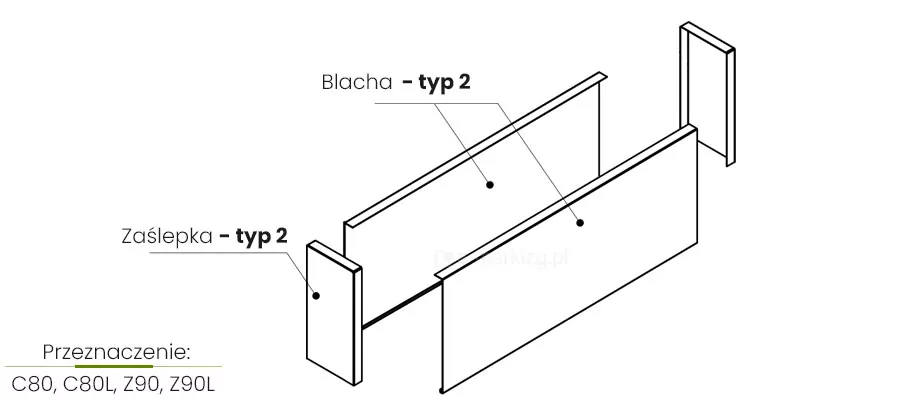

Schematyczna ilustracja izometryczna na białym tle, przedstawiająca komponenty blachy osłonowej typu drugiego, przeznaczonej do systemów żaluzji fasadowych C80, C80L, Z90 oraz Z90L. Głównym elementem rysunku jest blacha typ 2, która składa się z dwóch prostopadłych płaszczyzn tworzących profil w kształcie litery U, służący jako obudowa mechanizmu górnego żaluzji. Po lewej i prawej stronie konstrukcji głównej znajdują się dopasowane boki wykończeniowe, opisane jako zaślepka typ 2, pokazane w rozstrzeleniu, co obrazuje sposób ich wsuwania w krawędzie maskownicy. Grafika jest wykonana w formie technicznego rysunku liniowego z czarnymi podpisami i liniami pomocniczymi wskazującymi na poszczególne części składowe. W dolnej części obrazu widnieje zestawienie modeli żaluzji, z którymi ten konkretny typ osłony jest kompatybilny, oddzielone od reszty schematu zieloną linią poziomą.

Blacha osłonowa typ 2

Wymiary blachy C80,C80L

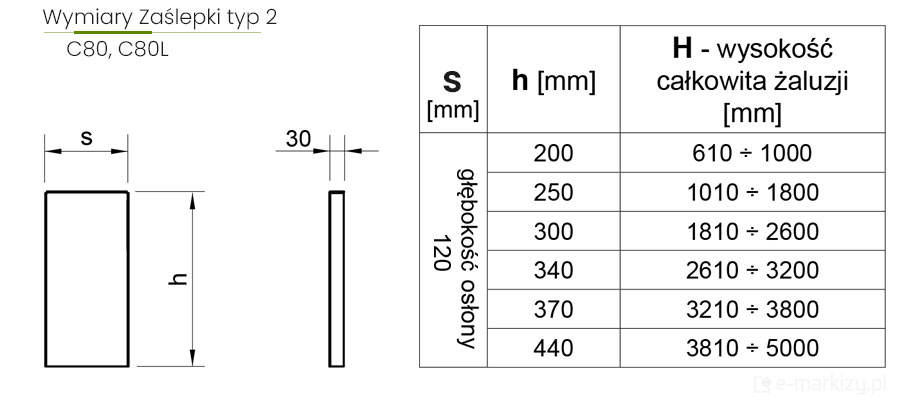

Dokumentacja techniczna prezentująca parametry wymiarowe zaślepki typ 2 dedykowanej do systemów żaluzji fasadowych C80 oraz C80L składa się z rysunków schematycznych oraz tabeli doboru komponentu. Na rysunku po lewej stronie przedstawiono widok z przodu prostokątnego elementu z oznaczeniami szerokości s oraz wysokości h, a obok znajduje się profil boczny dokumentujący stałą grubość zaślepki wynoszącą 30 milimetrów. Kluczowym elementem grafiki jest tabela specyfikacji technicznej, która określa wymaganą wysokość zaślepki h w relacji do całkowitej wysokości żaluzji H, przy założeniu stałej głębokości osłony S równej 120 milimetrów. Zestawienie wskazuje na sześć wariantów wysokości h: 200, 250, 300, 340, 370 oraz 440 milimetrów, które przypisane są do konkretnych zakresów wysokości całkowitej żaluzji. Dla najniższej zaślepki 200 milimetrów zakres wynosi 610–1000 milimetrów, dla 250 milimetrów jest to 1010–1800 milimetrów, dla 300 milimetrów zakres to 1810–2600 milimetrów, dla 340 milimetrów wysokość żaluzji mieści się w granicach 2610–3200 milimetrów, dla 370 milimetrów przedział wynosi 3210–3800 milimetrów, natomiast najwyższa zaślepka 440 milimetrów stosowana jest przy żaluzjach o wysokości od 3810 do 5000 milimetrów. Całość opisu technicznego jest sformatowana w sposób przejrzysty, z wyraźnym podziałem na sekcje rysunkowe i tabelaryczne, ułatwiając precyzyjny dobór elementów wykończeniowych osłon fasadowych.

Wymiary zaślepki blachy c80 typ 2

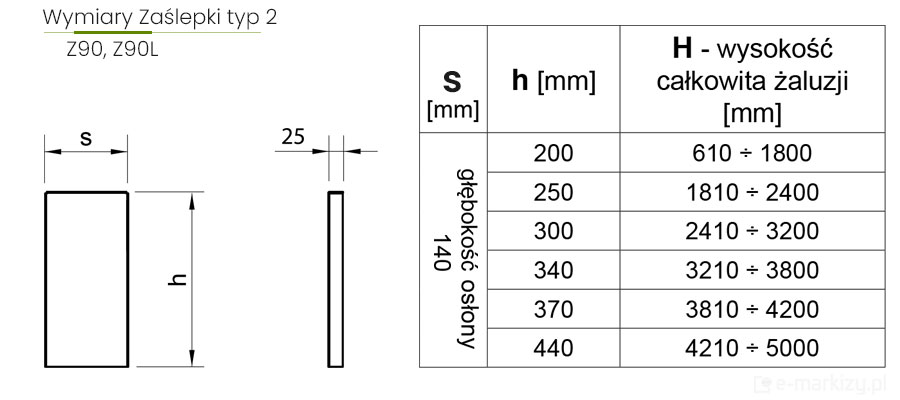

Wymiary blachy Z90,Z90L

Blachy osłonowe do żaluzji fasadowych C80 Z90 – TYP 3

Aluminiowa blacha osłonowa gięta zabezpieczająca mechanizm żaluzji od przodu oraz od góry. Opcjonalnie można zastosować boczne zaślepki typ 3. Blacha osłonowa TYP3 składa się z przedniej i górnej blachy. Służy zakryciu lameli, po całkowitym zwinięciu żaluzji (tak aby pakiet lameli nie był widoczny z zewnątrz). Ten typ blachy stosujemy zazwyczaj przy montażu żaluzji we wnęce okna. Blacha jest wtedy zazwyczaj licowana ze ścianą budynku a dodatkowa blacha górna, zabezpiecza żaluzję przed np. zabrudzeniem.

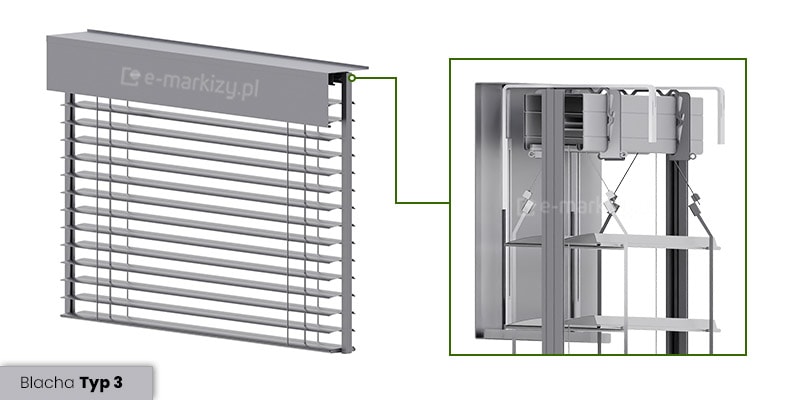

Wizualizacja techniczna prezentująca żaluzje fasadowe Z90 wyposażone w system maskujący określony jako blacha osłonowa Typ 3. Na obrazie widoczna jest konstrukcja osłony przeciwsłonecznej w kolorze stalowym, w której poziome lamele poruszają się wzdłuż pionowych prowadnic bocznych o przekroju kwadratowym. Górny mechanizm sterujący oraz szyna nośna zostały osłonięte profilowaną blachą, która charakteryzuje się specyficznym wywinięciem górnej krawędzi na zewnątrz, tworzącym dodatkowy kołnierz uszczelniający lub montażowy. Po prawej stronie umieszczono powiększony widok przekroju bocznego, który ukazuje wewnętrzną strukturę systemu, w tym metalowe uchwyty stabilizujące szynę górną, tekstylne tasiemki podciągające oraz mechanizm obrotu lameli. Detal ten precyzyjnie pokazuje otwartą formę osłony od strony elewacji, eksponując techniczne aspekty połączenia blachy z uchwytami montażowymi. Całość przedstawiona jest w formie trójwymiarowego modelu na czystym, białym tle, co podkreśla inżynieryjny charakter produktu.

Przykład blachy typ 3 na żaluzji listwowej Z90

Szczegółowa wizualizacja systemu żaluzji fasadowych Z90L, w których zastosowano prowadzenie linkowe oraz element maskujący typu blacha osłonowa Typ 3. Główny widok prezentuje poziome lamele połączone drabinkami, zwisające swobodnie wzdłuż naprężonych linek bocznych. Górna blacha osłonowa posiada charakterystyczny profil z wysuniętą górną półką, a jej frontowa płaszczyzna zasłania szynę nośną. Powiększony detal po prawej stronie koncentruje się na zewnętrznej geometrii osłony, pokazując profilowanie blachy oraz sposób jej styku z górną krawędzią pakietu żaluzji. Rysunek techniczny na białym tle precyzyjnie oddaje różnice w budowie profilu Typ 3 w porównaniu do kasetowych rozwiązań zamykanych.

Przykład blachy typ 3 na żaluzji linkowej Z90L

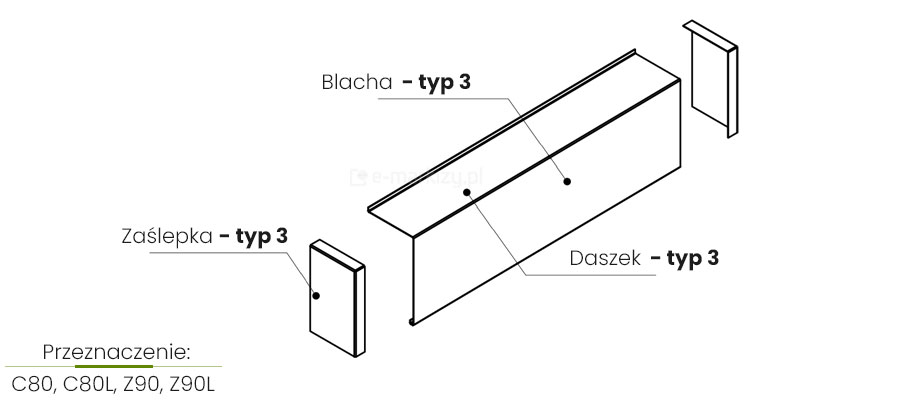

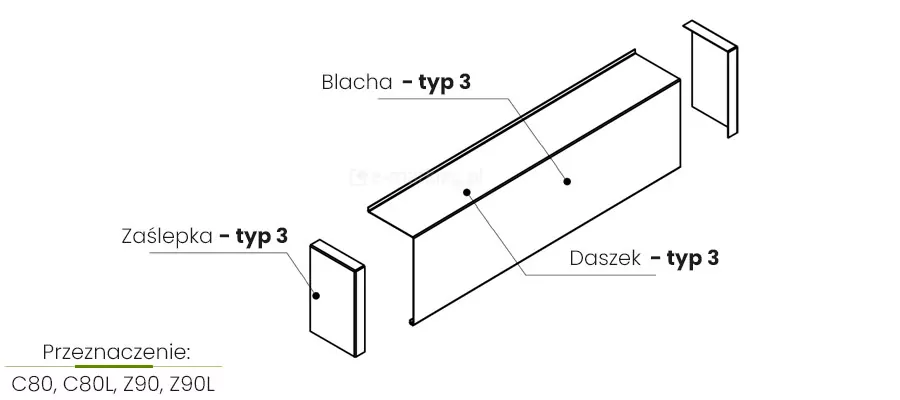

Ilustracja techniczna w rzucie aksonometrycznym przedstawiająca modułową budowę blachy osłonowej typu trzeciego, przeznaczonej do systemów żaluzji fasadowych C80, C80L, Z90 oraz Z90L. Centralny element grafiki stanowi gięta pod kątem prostym blacha typ 3, która łączy w sobie płaszczyznę przednią (maskownicę) oraz zintegrowany z nią daszek typ 3, tworząc jednolitą strukturę osłonową w kształcie litery L. Po lewej i prawej stronie profilu głównego widoczne są dopasowane elementy wykończeniowe określone jako zaślepka typ 3, przedstawione w lekkim oddaleniu, aby wskazać sposób ich bocznego montażu. Schemat wykonany jest w formie czytelnego rysunku liniowego na białym tle, z precyzyjnymi liniami pomocniczymi prowadzącymi do poszczególnych komponentów. W dolnej sekcji obrazu, pod poziomą linią, zamieszczono informację tekstową dotyczącą kompatybilności tej osłony z czterema popularnymi modelami żaluzji zewnętrznych.

Blacha osłonowa typ 3

Wymiary blachy C80,C80L

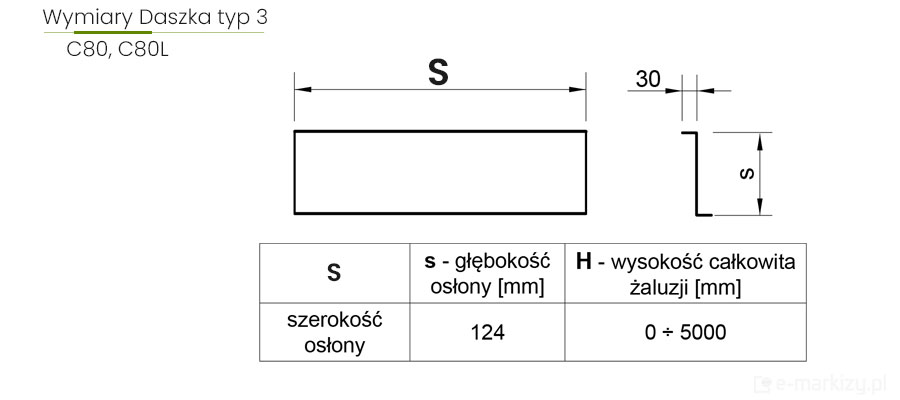

Rysunek techniczny przedstawiający specyfikację wymiarową daszka typ 3 dla systemów żaluzji fasadowych C80 oraz C80L składa się z rzutów geometrycznych profilu oraz tabeli z danymi technicznymi. W górnej części grafiki zamieszczono rzut frontowy elementu w formie wydłużonego prostokąta, gdzie dużą literą S oznaczono szerokość osłony. Obok znajduje się rzut boczny profilu o charakterystycznym przekroju z dwoma zagięciami pod kątem prostym, który dokumentuje górną krawędź o stałym wymiarze 30 milimetrów oraz pionową ściankę osłonową oznaczoną małą literą s. Dolna część dokumentacji zawiera tabelę parametrów, z której wynika, że dla szerokości osłony S głębokość osłony s wynosi dokładnie 124 milimetry. Wartość ta pozostaje niezmienna dla pełnego zakresu wysokości całkowitej żaluzji H, określonego w przedziale od 0 do 5000 milimetrów. Całość opracowana jest w czytelnej i surowej estetyce technicznej, wykorzystującej czarne linie wymiarowe oraz napisy na białym tle, co umożliwia precyzyjne dopasowanie osłony górnej do konstrukcji żaluzji fasadowej.

Wymiary zaślepki blachy c80 typ 3

Wymiary blachy Z90,Z90L

Rysunek techniczny przedstawiający specyfikację wymiarową daszka typ 3, zaprojektowanego dla systemów żaluzji fasadowych Z90 oraz Z90L, składa się z rzutów geometrycznych profilu oraz tabeli z danymi technicznymi. W górnej części grafiki zamieszczono rzut frontowy elementu w formie prostokąta, gdzie dużą literą S oznaczono szerokość osłony. Obok znajduje się rzut boczny profilu o specyficznym przekroju z dwoma zagięciami, który dokumentuje górną krawędź o wymiarze 30 milimetrów oraz pionową ściankę oznaczoną małą literą s. Dolna część dokumentacji to tabela parametrów, z której wynika, że dla szerokości osłony S głębokość osłony s wynosi dokładnie 144 milimetry. Wartość ta pozostaje niezmienna dla pełnego zakresu wysokości całkowitej żaluzji H, określonego w przedziale od 0 do 5000 milimetrów. Całość opracowana jest w czytelnej i surowej estetyce technicznej, wykorzystującej czarne linie wymiarowe oraz napisy na białym tle, co umożliwia precyzyjne dopasowanie osłony górnej do konstrukcji żaluzji.

Wymiary zaślepki blachy z90 typ 3

Blachy osłonowe do żaluzji fasadowych C80 Z90 – TYP 4

Aluminiowa blacha osłonowa gięta zabezpieczająca mechanizm żaluzji z trzech stron: od przodu, od góry oraz od tyłu. Opcjonalnie można zastosować boczne zaślepki typ 4. Blacha osłonowa TYP4 składa się z przedniej, górnej i tylnej blachy. Służy zakryciu lameli, po całkowitym zwinięciu żaluzji (tak aby pakiet lameli nie był widoczny z zewnątrz). Ten typ blachy stosujemy zazwyczaj przy montażu żaluzji na ścianie elewacji. Dzięki temu że blacha występuje z każdej strony żaluzji, uzyskujemy efekt kasety osłonowej (w ofercie występuje też żaluzja w wersji kasetowej Oval zobacz tutaj lub Cube zobacz tutaj). Dodatkowo do tego typu blach osłonowych, stosujemy najczęściej zaślepki boczne aby blacha tworzyła spójną całość.

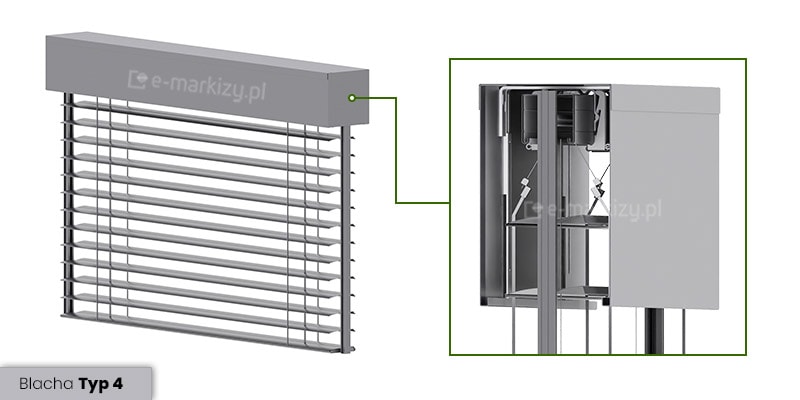

Techniczny rysunek poglądowy przedstawiający żaluzje fasadowe Z90 zintegrowane z rozbudowanym systemem osłonowym określonym jako blacha osłonowa Typ 4. Główna część grafiki ukazuje konstrukcję w kolorze antracytowym lub ciemnoszarym, w której poziome lamele są prowadzone wzdłuż sztywnych, bocznych prowadnic szynowych. Górna część mechanizmu została obudowana pełną, skrzynkową blachą osłonową, która zasłania szynę górną oraz boki pakietu. Po prawej stronie umieszczono szczegółowe powiększenie przekroju bocznego górnej kasety, prezentujące wewnętrzne komponenty mechanizmu podciągającego, sposób mocowania blachy oraz precyzyjne spasowanie elementów konstrukcyjnych. Widoczna jest budowa komorowa osłony, która całkowicie domyka przestrzeń nad górną lamelą, zapewniając ochronę przed czynnikami atmosferycznymi. Całość prezentacji ma charakter inżynieryjny, skupiając się na detalach montażowych i estetyce wykończenia systemu żaluzji zewnętrznych na neutralnym tle.

Przykład blachy typ 4 na żaluzji listwowej Z90

Rysunek techniczny w rzucie izometrycznym prezentujący konfigurację elementów blachy osłonowej typu czwartego, zaprojektowanej specjalnie dla systemów żaluzji fasadowych C80 oraz C80L. Na białym tle przedstawiono rozstrzelony schemat montażowy, w którego centrum znajduje się długa, stalowa maskownica o profilu ceowym, opisana jako blacha typ 4. Integralną częścią górną zestawu jest płaski element ochronny, czyli daszek typ 4, przy którym widnieje precyzyjne oznaczenie wymiarowe szerokości równe 124 milimetry. Po obu stronach profilu głównego umieszczono dopasowane boki wykończeniowe, zidentyfikowane jako zaślepka typ 4, które domykają strukturę kasety. Całość opracowana jest w czytelnej formie grafiki wektorowej z czarnym liternictwem i liniami pomocniczymi wskazującymi poszczególne komponenty. W dolnej części grafiki, pod zieloną linią poziomą, umieszczono jednoznaczną informację o przeznaczeniu produktu dla żaluzji o lamelach w kształcie litery C.

Blacha osłonowa typ 4 C80

Wizualizacja produktowa przedstawiająca żaluzje fasadowe Z90L z systemem maskującym określonym jako blacha osłonowa Typ 4. Na grafice zaprezentowano konstrukcję w jasnoszarym kolorze, w której poziome, wyprofilowane lamele są stabilizowane za pomocą pionowych prowadnic linkowych zamocowanych do podłoża. Górna część systemu, obejmująca szynę nośną oraz mechanizm sterujący, jest w całości osłonięta przez pełną, skrzynkową blachę o prostokątnym przekroju z zamkniętymi bokami, co tworzy estetyczną kasetę. Po prawej stronie zdjęcia znajduje się powiększony detal boczny górnej części osłony, który podkreśla precyzyjne wykończenie krawędzi blachy oraz sposób, w jaki lamele chowają się pod spód konstrukcji. Przekrój ten uwidacznia geometryczną formę osłony, która szczelnie obudowuje mechanizm z trzech stron, chroniąc go przed zabrudzeniami. Całość została ukazana w czystej, katalogowej formie na białym tle, skupiając uwagę na technicznym aspekcie połączenia osłony z systemem linkowym żaluzji.

Przykład blachy typ 4 na żaluzji linkowej Z90L

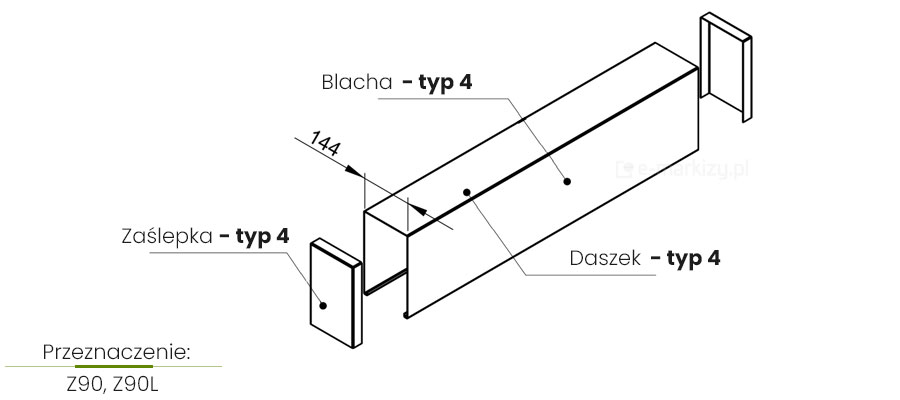

Schemat techniczny przedstawiający elementy składowe blachy osłonowej typu 4, dedykowanej do żaluzji fasadowych Z90 oraz Z90L, ukazany w formie rysunku izometrycznego na białym tle. Centralnym punktem grafiki jest podłużny, ceownikowy profil określony jako blacha typ 4, pełniący funkcję maskownicy górnej mechanizmu. Nad nim znajduje się poziomy element zamykający konstrukcję od góry, opisany jako daszek typ 4, z zaznaczonym wymiarem szerokości wynoszącym 144 milimetry. Po obu stronach głównego profilu umieszczono dopasowane boczki zamykające, oznaczone jako zaślepka typ 4, które są odsunięte od korpusu, aby zobrazować sposób ich montażu. Rysunek wykorzystuje czyste, czarne linie konturowe oraz precyzyjne linie pomocnicze z opisami tekstowymi w języku polskim, co pozwala na dokładne zrozumienie budowy modułowej osłony. W lewym dolnym rogu widnieje czytelna informacja o przeznaczeniu systemu dla konkretnych modeli żaluzji o profilu lameli w kształcie litery Z.

Blacha osłonowa typ 4 Z90

Wymiary blachy C80,C80L

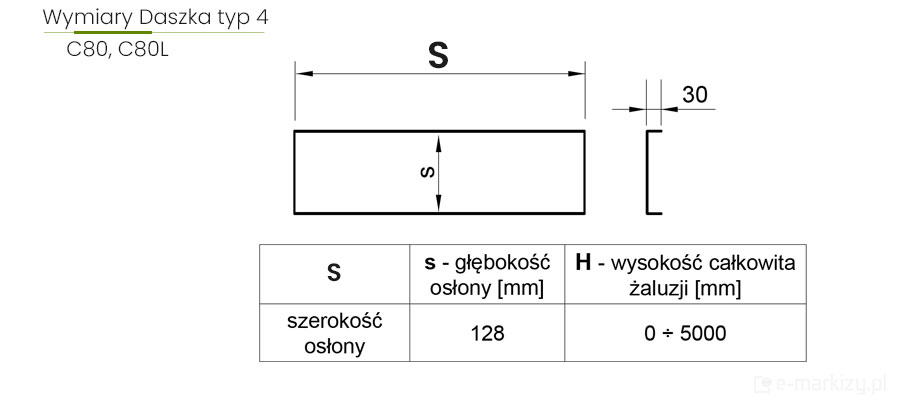

Rysunek techniczny przedstawiający specyfikację wymiarową daszka typ 4, dedykowanego do systemów żaluzji fasadowych C80 oraz C80L, zawiera schematy konstrukcyjne profilu oraz tabelę z kluczowymi parametrami. W górnej części grafiki zaprezentowano rzut frontowy elementu w kształcie wydłużonego prostokąta, gdzie dużą literą S oznaczono szerokość osłony, a małą literą s jej głębokość. Obok znajduje się rzut boczny profilu o charakterystycznym przekroju w kształcie litery C, który dokumentuje zagięcie krawędzi o wymiarze 30 milimetrów. Dolna sekcja obrazu to tabela określająca wymiary dla tego konkretnego typu osłony: dla szerokości S głębokość osłony s wynosi 128 milimetrów. Wartość ta jest stała dla pełnego zakresu wysokości całkowitej żaluzji H, określonego w przedziale od 0 do 5000 milimetrów. Całość dokumentacji wykonana jest w czytelnej, czarno-białej stylistyce technicznej, co pozwala na precyzyjne określenie parametrów osłonowych dla modeli z serii C80.

Wymiary zaślepki blachy c80 typ 4

Wymiary blachy Z90,Z90L

Rysunek techniczny przedstawiający specyfikację wymiarową daszka blachy typ 4 dla systemów żaluzji fasadowych Z90 oraz Z90L zawiera dwa schematyczne rzuty profilu oraz tabelę parametrów technicznych. W górnej części grafiki widoczny jest rzut frontowy elementu w formie wydłużonego prostokąta, gdzie dużą literą S oznaczono szerokość osłony, natomiast małą literą s zdefiniowano głębokość osłony. Obok umieszczono rzut boczny profilu w kształcie litery C, który wskazuje na stałe zagięcie o wymiarze 30 milimetrów. Poniżej rysunków znajduje się tabela precyzująca wymiary dla tego konkretnego typu daszka. Z danych wynika, że dla szerokości osłony oznaczonej jako S, głębokość osłony s wynosi dokładnie 148 milimetrów. Wartość ta jest stała dla całego zakresu wysokości całkowitej żaluzji H, który obejmuje przedział od 0 do 5000 milimetrów. Całość dokumentacji utrzymana jest w surowej, technicznej stylistyce z wyraźnym czarnym liternictwem na białym tle, co zapewnia pełną czytelność danych projektowych niezbędnych do prawidłowego zabezpieczenia górnej części konstrukcji żaluzji fasadowej.

Wymiary zaślepki blachy z90 typ 4

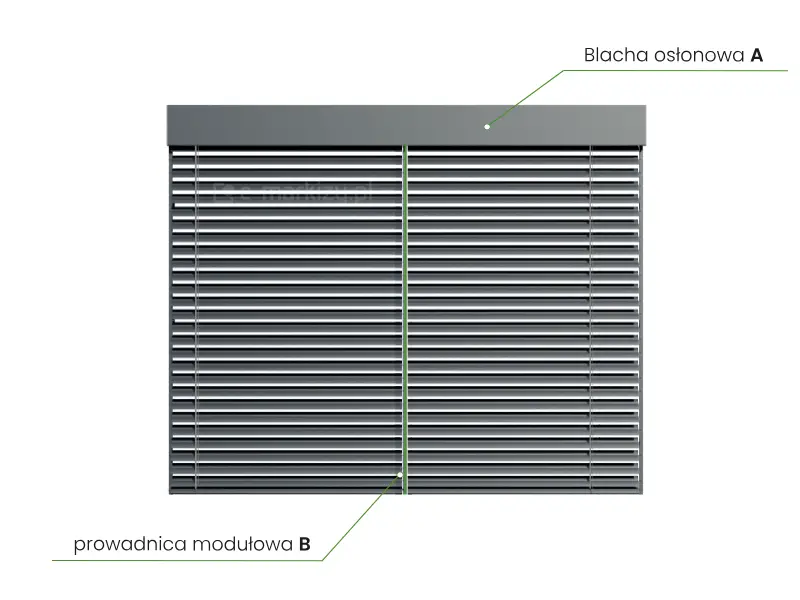

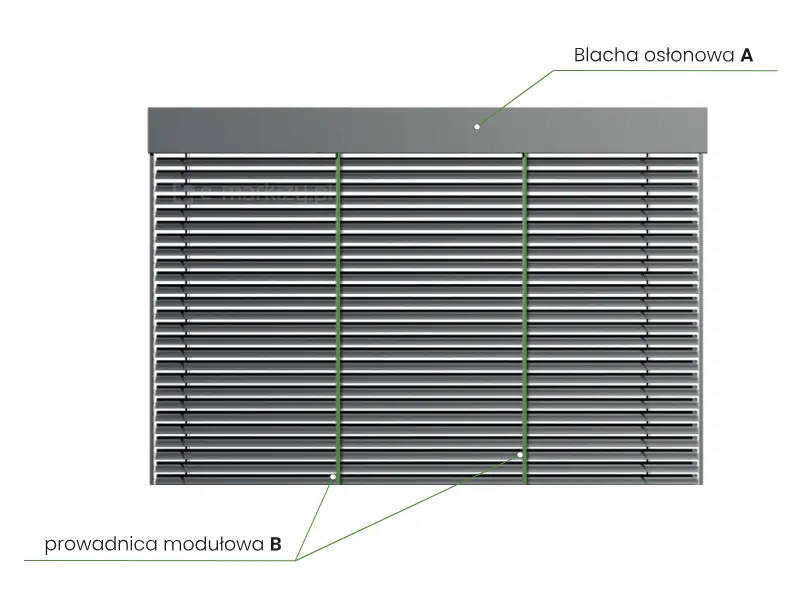

Schematyczna ilustracja techniczna prezentująca budowę modułowej żaluzji fasadowej o układzie dwusekcyjnym, przedstawiona w widoku od czoła. Centralnym punktem konstrukcji jest pionowa prowadnica modułowa oznaczona literą B, która przebiega dokładnie przez środek osłony, dzieląc szeroki płat poziomych lameli na dwa równe segmenty. Prowadnica ta została wyróżniona na rysunku jaskrawym zielonym kolorem, co podkreśla jej funkcję stabilizującą i rozdzielającą. Nad płaszczyzną lameli w kolorze ciemnego antracytu znajduje się jednolita, prostokątna blacha osłonowa oznaczona literą A, która skrywa górną szynę nośną oraz mechanizmy sterujące. Odnośniki tekstowe, umieszczone nad i pod grafiką, łączą się z poszczególnymi elementami za pomocą cienkich, łamanych linii w kolorze zielonym, wskazując precyzyjnie na górną maskownicę oraz centralną szynę prowadzącą. Lamele żaluzji są ułożone równolegle, tworząc gęstą strukturę poziomą, a ich krawędzie boczne są wykończone pionowymi elementami domykającymi obrys urządzenia. Całość prezentacji wykonana jest na czystym, białym tle, co pozwala na wyraźne wyeksponowanie detali technicznych i proporcji komponentów osłony fasadowej.

Dwie żaluzje fasadowe – montaż modułowy

Techniczna ilustracja przedstawiająca budowę zewnętrznej żaluzji fasadowej w widoku od frontu, z wyszczególnieniem jej kluczowych komponentów konstrukcyjnych. Głównym elementem widocznym w górnej części jest blacha osłonowa oznaczona literą A, która pełni funkcję estetycznej maskownicy dla mechanizmu zwijającego oraz szyny nośnej. Poniżej osłony znajduje się gęsty układ poziomych lameli w kolorze antracytowym, które tworzą płaszczyznę osłonną żaluzji. Pionową stabilizację oraz precyzyjne prowadzenie lameli zapewniają prowadnice modułowe oznaczone literą B, które na rysunku zostały wyróżnione kolorem zielonym dla lepszej widoczności ich rozmieszczenia. System składa się z dwóch skrajnych prowadnic oraz dwóch środkowych, co sugeruje konstrukcję o znacznej szerokości, wymagającą dodatkowego wsparcia w części centralnej. Odnośniki tekstowe połączone są cienkimi zielonymi liniami z konkretnymi częściami produktu, wskazując precyzyjnie na blachę osłonową u góry oraz pionowe szyny prowadzące przebiegające przez całą wysokość żaluzji. Całość grafiki prezentuje produkt w sposób przejrzysty i schematyczny na jednolitym białym tle, podkreślając nowoczesny design i modułowość systemu fasadowego.

Trzy żaluzje fasadowe – montaż modułowy

Montaż modułowy żaluzji fasadowych

Jeśli zamawiasz żaluzje w wersji modułowej podwójnej lub potrójnej, to domyślnie otrzymasz wspólne opcjonalne blachy osłonowe A* oraz wewnętrzne prowadnice modułowe B.

Jest możliwość zamówienia systemu z oddzielnymi prowadnicami oraz z podzieloną blachą osłonową.

* Należy mieć na uwadze, że maksymalna szerokość blachy to 400cm, jeśli zamawiasz szerokość całego modułu powyżej tego wymiaru, blacha będzie dzielona, a nie wspólna

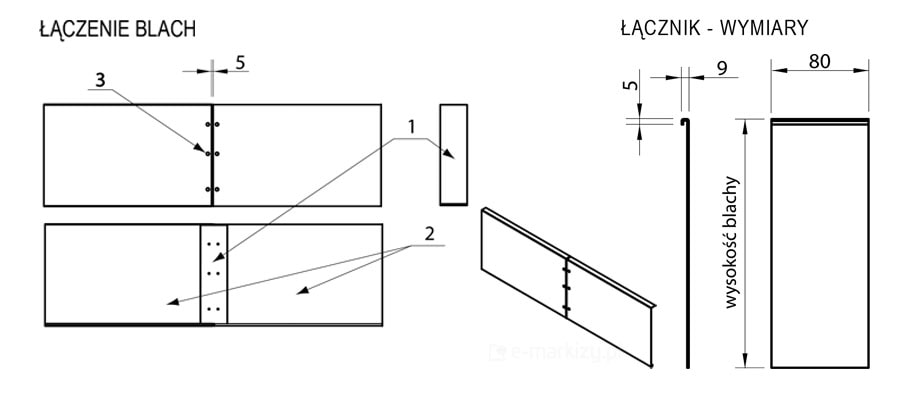

Rysunek techniczny przedstawia schematyczny sposób łączenia blach osłonowych oraz wymiary dedykowanego łącznika stosowanego w żaluzjach fasadowych C50L Aluprof. Po lewej stronie, pod nagłówkiem „ŁĄCZENIE BLACH”, widoczne są rzuty frontowe dwóch arkuszy blachy (numer 2) stykających się krawędziami, gdzie miejsce połączenia (numer 3) o szerokości 5 mm jest stabilizowane od spodu przez element łączący (numer 1). Po prawej stronie, w sekcji „ŁĄCZNIK – WYMIARY”, zaprezentowano szczegółowe rysunki samego komponentu: rzut boczny z zaznaczonym zagięciem górnym o wymiarach 5 mm na 9 mm oraz rzut frontowy, który określa stałą szerokość łącznika wynoszącą 80 mm oraz jego wysokość opisaną jako „wysokość blachy”. Całość uzupełnia widok izometryczny złożonego elementu maskującego, pokazujący estetyczny punkt styku dwóch paneli osłonowych, co jest kluczowe przy montażu szerokich zestawów żaluzji wymagających dzielenia maskownicy.

Łącznik (1) mocować do blach osłonowych (2) nitem (3). Wsunąć drugą blachę osłonową na wystającą część łącznika zachowując szczelinę rozprężeniową 5 mm. Maksymalna długość blachy osłonowej w jednej części do 4 m. Powyżej 4 m konieczność zastosowania łącznika.

Maksymalna długość blach osłonowych w jednym kawałku bez łączeń: RAL9006, RAL9007, RAL9016 i grubości blachy 1,2mm – 4m; pozostałe kolory: 3,5m z otworem technologicznym; 3m bez otworu.

Zobacz szczegóły techniczne PDF

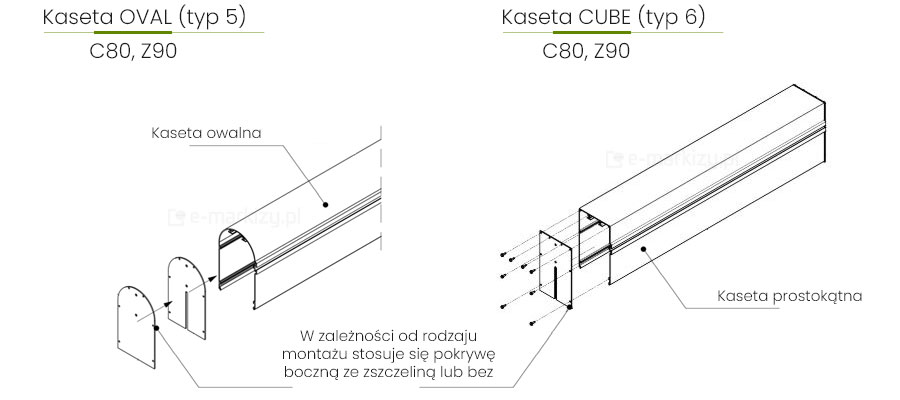

Rysunek techniczny przedstawia porównanie dwóch typów kaset osłonowych stosowanych w systemach żaluzji fasadowych C80 oraz Z90, skatalogowanych jako Kaseta OVAL (typ 5) oraz Kaseta CUBE (typ 6). Ilustracja została podzielona na dwie sekcje, z których każda zawiera izometryczny rzut profilu głównego oraz schemat montażowy pokryw bocznych. Po lewej stronie widoczna jest kaseta owalna, charakteryzująca się zaokrąglonym górnym profilem, który płynnie przechodzi w pionową ściankę przednią. Obok profilu przedstawiono dwie wersje pokryw bocznych o półkolistym zwieńczeniu: pełną oraz z pionową szczeliną technologiczną. Prawa strona grafiki prezentuje kasetę prostokątną typu CUBE o surowej, geometrycznej formie z wyraźnie zaznaczonymi kątami prostymi. Podobnie jak w przypadku modelu owalnego, do kasety dopasowane są dwa rodzaje płaskich, prostokątnych dekli zamykających, montowanych za pomocą zestawu śrub. Poniżej rysunków umieszczono informację tekstową w języku polskim wyjaśniającą, że wybór pokrywy bocznej ze szczeliną lub bez zależy bezpośrednio od wybranego rodzaju montażu systemu. Całość została przygotowana w czytelnej formie liniowej, gdzie kluczowe elementy i nazwy produktów połączone są z grafiką za pomocą cienkich linii pomocniczych w kolorze zielonym i czarnym.

Nietypowe blachy do żaluzji Aluprof

Blacha osłonowa TYP5 (OWAL)

Kaseta owalna, wykonana z ekstrudowanego aluminium, wsparta na prowadnicach stanowiących element nośny. System przeznaczony do stosowania na fasadzie budynku.

Blacha osłonowa TYP6 (CUBE)

Rozwiązanie, w którym zastosowano kasetę o przekroju kwadratowym wykonaną z ekstrudowanego aluminium. Kaseta wsparta na prowadnicach, stanowiących element nośny systemu idealnie nadaje się do montażu na fasadzie budynku.

Zobacz żaluzje OVAL Zobacz żaluzje CUBE

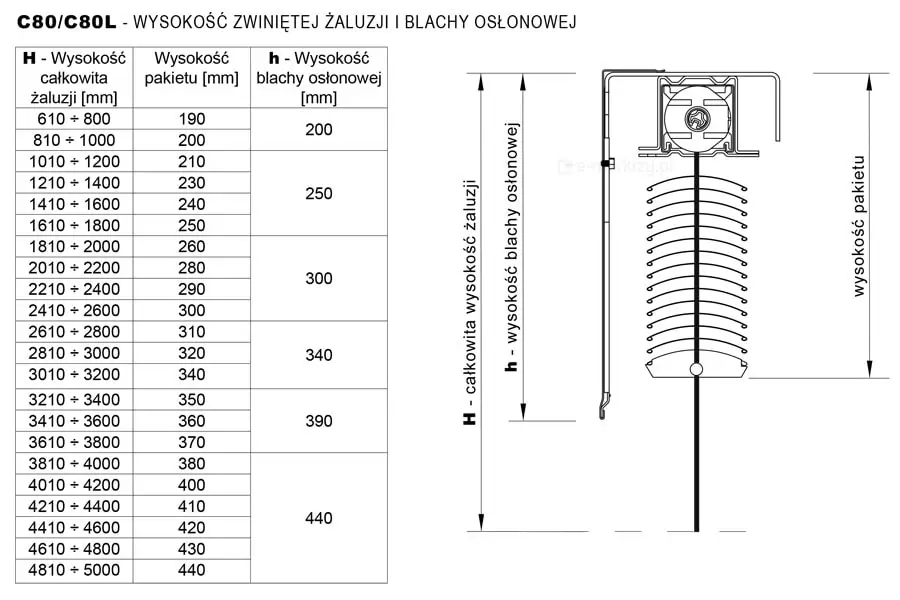

Dokumentacja techniczna w formie tabeli i rysunku pomocniczego, szczegółowo określająca parametry montażowe dla żaluzji fasadowych typu C80 oraz C80 L. Głównym celem grafiki jest przedstawienie korelacji między całkowitą wysokością systemu a przestrzenią zajmowaną przez zwinięty pakiet lameli oraz wymaganym rozmiarem maskownicy. Tabela umieszczona po lewej stronie składa się z trzech kolumn: pierwsza (H) definiuje wysokość całkowitą żaluzji w przedziałach od 610 mm do 5000 mm, druga wskazuje wysokość pakietu (h), która dla tego modelu wynosi od 190 mm do 440 mm, natomiast trzecia kolumna określa znormalizowaną wysokość blachy osłonowej w zakresie od 200 mm do 440 mm. Po prawej stronie tabeli znajduje się schematyczny przekrój pionowy żaluzji, obrazujący górną szynę jezdną z mechanizmem obrotowym zamkniętą w kanciastej kasecie osłonowej. Poniżej szyny widoczny jest zwarty stos lameli o charakterystycznym, łukowatym profilu typu C, które w pozycji podciągniętej tworzą tzw. pakiet. Na rysunku naniesiono pionowe linie wymiarowe, które wizualizują wartości opisane w tabeli, ułatwiając projektantom i instalatorom precyzyjne zaplanowanie miejsca montażu w nadprożu okiennym. Całość prezentacji utrzymana jest w surowej, czarno-białej stylistyce kreślarskiej na białym tle.

Wysokość zwiniętej żaluzji C80

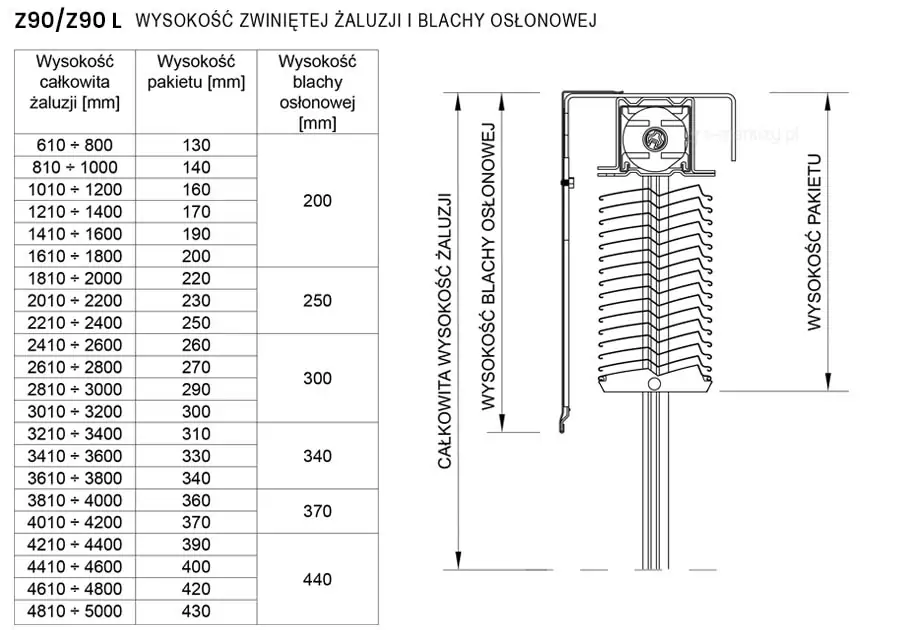

Rysunek techniczny i tabela wymiarowa prezentują parametry konstrukcyjne żaluzji fasadowych typu Z90 oraz Z90 L, skupiając się na zależnościach między wysokością całkowitą systemu a wielkością pakietu lameli po zwinięciu. Po lewej stronie znajduje się szczegółowa tabela podzielona na trzy kolumny. Pierwsza z nich określa zakresy wysokości całkowitej żaluzji w milimetrach, obejmując wartości od 610 do aż 5000 mm. Druga kolumna wskazuje odpowiadającą im wysokość pakietu, czyli przestrzeń zajmowaną przez podciągnięte do góry lamele, która waha się od 130 mm dla najniższych konstrukcji do 430 mm dla najwyższych. Trzecia kolumna definiuje zalecaną wysokość blachy osłonowej, która wynosi od 200 mm do 440 mm, zapewniając pełne ukrycie mechanizmu i złożonych lameli. Po prawej stronie tabeli umieszczono schematyczny przekrój boczny żaluzji w pozycji częściowo zwiniętej. Rysunek ten obrazuje lamele o charakterystycznym profilu w kształcie litery Z, ułożone w zwarty stos pod górną szyną jezdną, która znajduje się wewnątrz kanciastej kasety osłonowej. Na schemacie naniesiono pionowe linie wymiarowe z opisami: Wysokość pakietu, Wysokość blachy osłonowej oraz Całkowita wysokość żaluzji, co pozwala na wizualne zrozumienie danych zawartych w tabeli. Całość dokumentacji przygotowana jest w czytelnej, czarno-białej formie graficznej, ułatwiającej dobór odpowiednich osłon i planowanie nadproży podczas montażu.

Wysokość zwiniętej żaluzji Z90

Strona dotyczy żaluzji fasadowych firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Blacha osłonowa nie jest opcją wymaganą. Możliwy jest montaż żaluzji bez blach osłonowych. W takim wypadku montowana jest bezpośrednio do sufitu lub – za pomocą dodatkowych uchwytów głównych – do ściany lub sufitu. Więcej informacji można znaleźć w konfiguratorze lub na stronie z danymi technicznymi produktu.
