Dach Lamelowy SB400 R Pomiar i Dane Techniczne

Dach lamelowy SB400 R pomiar

S – szerokość całkowita (od 140 do 400cm)
W – wysięg osłony (od 140 do 700cm)

Rysunek techniczny prezentujący wymiary profilu belki oraz całkowitą wysokość systemu dachu lamelowego SB400R. Grafika po lewej stronie przedstawia widok boczny ramy w kolorze antracytowym z zaznaczonymi punktami pomiarowymi: wysokość samej belki wynosi 212 mm, natomiast całkowita wysokość wraz z maksymalnie otwartymi lamelami, które wystają ponad obrys ramy, to 342 mm. Po prawej stronie umieszczono szczegółowy schemat przekroju poprzecznego aluminiowego profilu belki o szerokości 85 mm i wysokości 212 mm. Przekrój ujawnia wielokomorową strukturę profilu z wyraźnie wydzieloną dolną komorą prostokątną oraz górną częścią o nieregularnym kształcie wewnętrznym, co służy optymalizacji sztywności konstrukcji i integracji z mechanizmem dachu.

Wysokość osłony

• Profil belki 85x212mm
• wysokość profilu belki 212mm
• wysokość całkowita wraz z otwartymi lamelami 342mm

Rysunek techniczny przedstawiający schemat pomiarowy modułu dachu lamelowego SB400R w rzucie z góry. Grafika prezentuje prostokątny obrys konstrukcji z zaznaczonymi kluczowymi wymiarami gabarytowymi: szerokość modułu oznaczona jest literą W, natomiast wysięg (długość lameli) literą S. Wnętrze ramy wypełniają pionowo zorientowane, równoległe lamele. W dolnej części schematu umieszczono zielone znaczniki numeryczne (5, 6, 9, 4) połączone liniami przerywanymi z konkretnymi elementami konstrukcyjnymi, takimi jak mechanizm napędowy umieszczony centralnie oraz punkty mocowania lameli do szyny prowadzącej. Całość schematu przygotowana jest w formie czarno-białego rysunku liniowego z wyraźnymi zielonymi akcentami wymiarowania, co pozwala na precyzyjne określenie parametrów zamówieniowych osłony.

Pomiar – rzut górny

4. Belka wzdłużna (napędowa)
5. Pióro
6. Silnik liniowy
9. Rynna

S – szerokość całkowita (max. 4000mm)
W – wysięg osłony (max. 7000mm)

Pomiar – rzut boczny

4. Belka wzdłużna (napędowa)
5. Pióro
8. Uchwyt przyścienny
9. Rynna

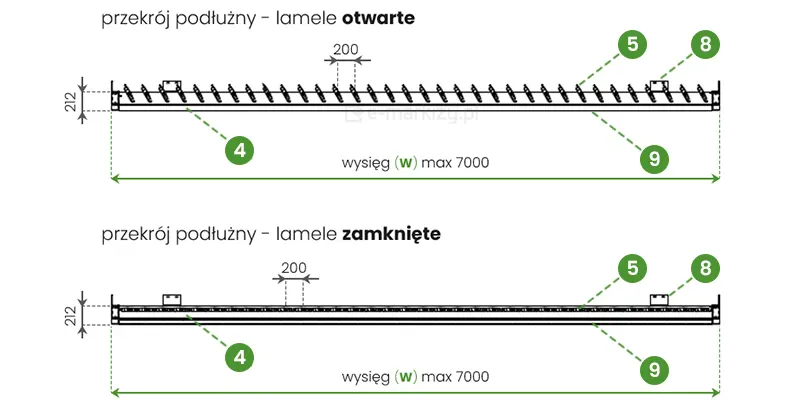

Rysunek techniczny przedstawiający dwa przekroje podłużne dachu lamelowego SB400R, prezentujące system w widoku bocznym. Górny schemat obrazuje lamele w pozycji otwartej (pod kątem), co zwiększa całkowitą wysokość konstrukcji, natomiast dolny schemat pokazuje lamele w pozycji całkowicie zamkniętej, tworzące płaską linię zintegrowaną z ramą. Na rysunkach zaznaczono kluczowe parametry techniczne: wysokość profilu belki wynoszącą 212 mm, maksymalny wysięg (w) pojedynczego modułu do 7000 mm oraz osiowy rozstaw lameli wynoszący 200 mm. Zielone znaczniki cyfrowe (4, 5, 8, 9) wskazują na poszczególne elementy składowe, w tym pióra dachu, system napędowy oraz punkty podparcia, co pozwala na precyzyjne określenie charakterystyki pracy dachu na długim boku pergoli.

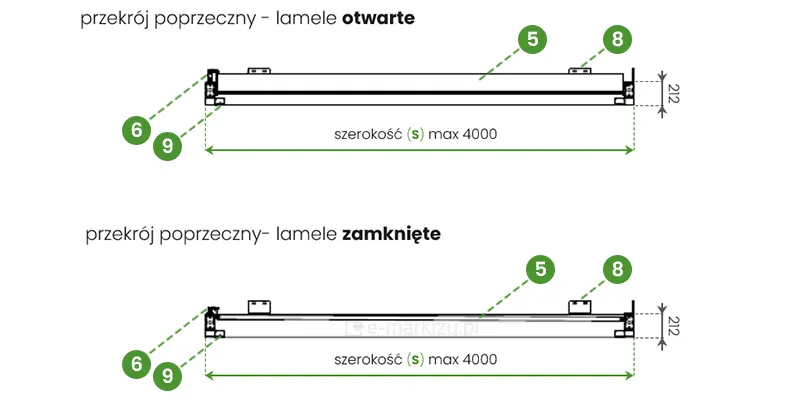

Pomiar – rzut przedni

5. Pióro
6. Silnik liniowy
8. Uchwyt przyścienny
9. Rynna

Rysunek techniczny przedstawiający dwa przekroje poprzeczne modułu dachu lamelowego SB400R, ilustrujące zakres ruchu lameli oraz kluczowe wymiary. Górny schemat pokazuje przekrój z lamelami w pozycji otwartej (pionowej), gdzie ich krawędzie wystają ponad obrys ramy, natomiast dolny schemat obrazuje lamele w pozycji całkowicie zamkniętej, tworzące płaską powierzchnię zlicowaną z górną krawędzią rynny. Na obu rysunkach zaznaczono wysokość profilu belki wynoszącą 212 mm oraz maksymalną szerokość (s) modułu określoną na 4000 mm. Zielone znaczniki cyfrowe (5, 6, 8, 9) wskazują na poszczególne komponenty: pióra dachu, rynnę obwodową, uchwyty montażowe oraz system uszczelnień, co pozwala na dokładną analizę przestrzeni potrzebnej do poprawnej pracy i montażu mechanizmu.

Dach lamelowy SB400 R dane techniczne

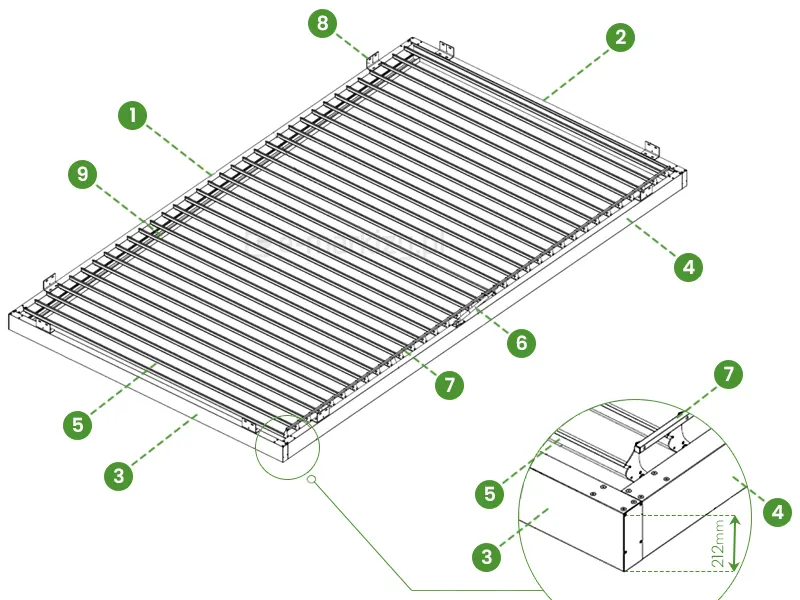

Komponenty dachu lamelowego

1. Belka wzdłużna (łożyskowa)
2. Belka poprzeczna (tył)
3. Belka poprzeczna przód
4. Belka wzdłużna (napędowa)
5. Pióro
6. Silnik liniowy
7. Cięgno
8. Uchwyt przyścienny
9. Rynna

Rysunek techniczny zatytułowany punkt LED w lamelu przedstawia przekrój poprzeczny pióra pergoli SB400 wraz ze szczegółowym zwymiarowaniem zintegrowanego modułu oświetleniowego. Ilustracja ukazuje montaż punktu świetlnego w centralnej części profilu aluminiowego, gdzie średnica otworu montażowego wynosi 22 mm, a zewnętrzna średnica obudowy punktu to 20 mm. Widoczna jest soczewka o średnicy 13 mm oraz zewnętrzny pierścień oprawy o średnicy 25 mm, z których emitowane jest światło pod kątem 60 stopni. Rysunek zawiera również wymiary wysokości komponentu wewnątrz profilu, wskazując 30,5 mm, oraz grubość dolnej ścianki pióra wynoszącą 1,8 mm. Obok przekroju umieszczono schematyczny widok samego modułu LED z przewodem zasilającym, co pozwala na pełną wizualizację sposobu integracji oświetlenia z konstrukcją pergoli.

Przekrój pióra lamela z punktem LED

• długość lamela 215,8mm

• schemat umieszczenia punktu ledowego

Rysunek techniczny przedstawiający schematycznie mechanizm obrotu lamel w pergoli SB400 marki Aluprof. Na grafice widoczny jest przekrój boczny ramy z zamontowanymi uchwytami lamel, które są połączone wspólnym cięgnem sterującym. Za pomocą zielonej linii w kształcie łuku oraz zapisu 120° oznaczono maksymalny zakres kąta obrotu piór zadaszenia, umożliwiający płynną regulację natężenia światła pod pergolą. Aluminiowe uchwyty wyposażone są w precyzyjne punkty obrotu oraz specjalne gniazda montażowe, a cały system mechaniczny zaprojektowano tak, aby zapewnić stabilną i synchroniczną pracę wszystkich lamel dachu. Grafika ma charakter informacyjno-techniczny, obrazując funkcjonalność bioklimatycznego zadaszenia w zakresie kontroli nasłonecznienia i wentylacji.

Zakres ruchu lameli

Wybór silnika determinuje zakres obrotu piór. Aby umożliwić sterowanie w zakresie 0°-120°, należy wyposażyć pergolę w dedykowany napęd Somfy.

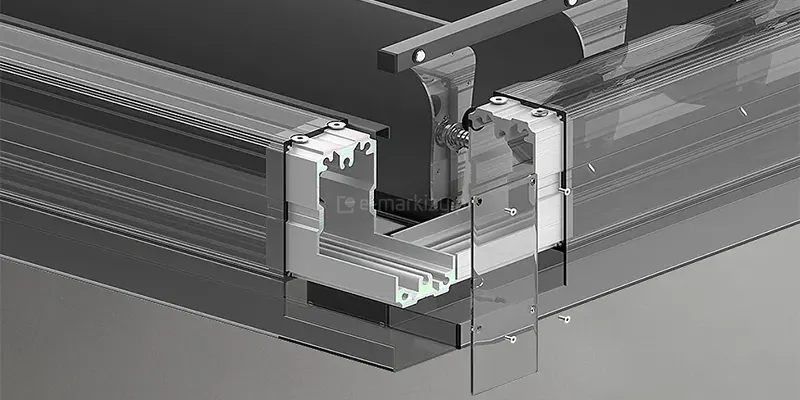

Przekrój techniczny wzmocnionej konstrukcji narożnej dachu lamelowego SB400R, ukazujący wewnętrzną budowę profili aluminiowych. Na trójwymiarowym renderu widoczne są precyzyjnie wycięte komory rynny obwodowej oraz system uszczelnień, który zapewnia sztywność i szczelność konstrukcji. Zastosowano efekt półprzezroczystości, aby wyeksponować sposób montażu pionowych osłon oraz wewnętrzne kanały odwadniające. W górnej części widoczny jest fragment mechanizmu obrotowego lameli z metalowym trzpieniem i łożyskowaniem. Całość konstrukcji w kolorze antracytowym charakteryzuje się nowoczesną, wielokomorową budową, zaprojektowaną pod kątem wytrzymałości na obciążenia statyczne, takie jak zalegający śnieg czy silny wiatr.

Wzmocniona konstrukcja dachu

Rama dachu z wewnętrznymi wzmocnieniami łączeń, zapewniającymi wyjątkową stabilność i odporność na silny wiatr. Konstrukcja nośna oraz zewnętrzne elementy wykonane z ekstrudowanego aluminium gwarantują trwałość i niezawodność.

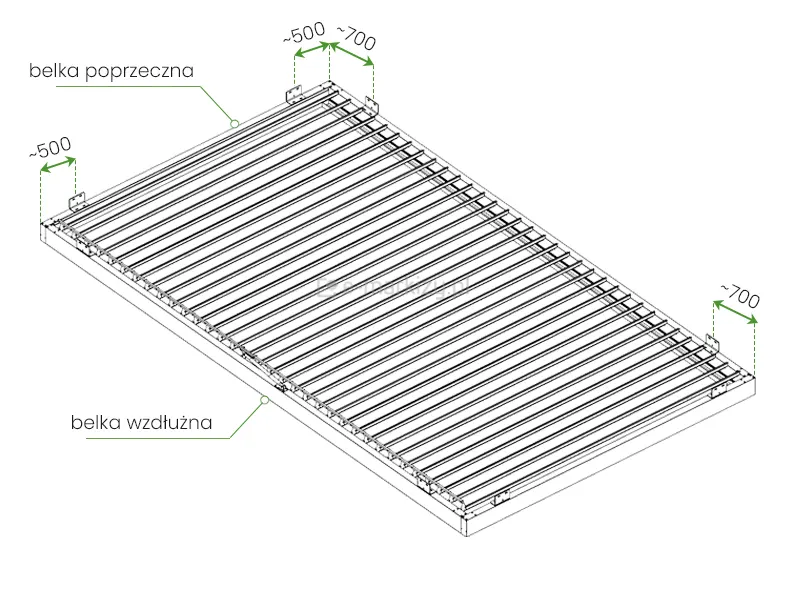

Dach lamelowy SB400 R dane techniczne – Uniwersalne uchwyty ścienne i ich rozmieszczenie

Ilość uchwytów jest dobierana automatycznie w zależności od wymiaru. Jeśli zachodzi potrzeba, można dokupić indywidualnie większą ilość.

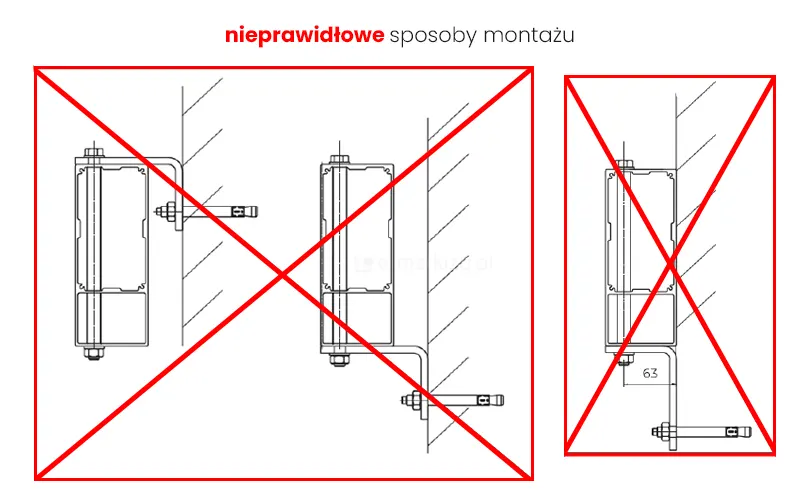

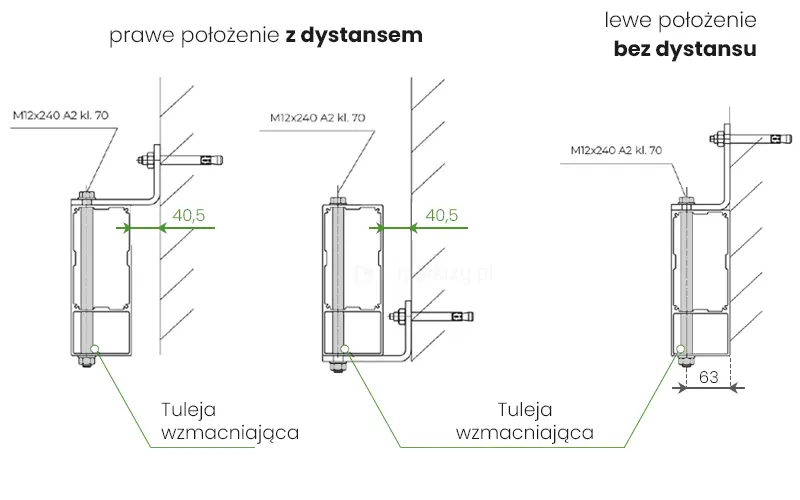

Montaż uchwytów do ściany

Rysunek techniczny przedstawia przekroje poprzeczne elementów konstrukcyjnych pergoli SB400 z uwzględnieniem montażu oświetlenia typu LED. Po lewej stronie widoczny jest schemat belki wzdłużnej zintegrowanej z rynną LED o wysokości 58 mm i szerokości 103,3 mm, połączonej z głównym profilem konstrukcyjnym o wysokości 212 mm i szerokości 85 mm. Po prawej stronie zaprezentowano przekrój belki poprzecznej, stosowanej w konfiguracji z dwiema rynnami, gdzie profil o wysokości 212 mm oraz szerokości 85 mm posiada dedykowane mocowanie listwy oświetleniowej o wysokości 31 mm, przy zachowaniu odstępu montażowego wynoszącego 15 mm. Dokumentacja ta precyzyjnie obrazuje sposób integracji modułów świetlnych z poszczególnymi elementami nośnymi pergoli, co jest kluczowe dla prawidłowej instalacji systemu oświetleniowego.

Przekroje belek dachu

• Belka wzdłużna z rynną Led
• Belka poprzeczna (w wersji standard, gdy występują 2 rynny)

Rynny odpływowe

• rynna standard
• rynna z systemem LED

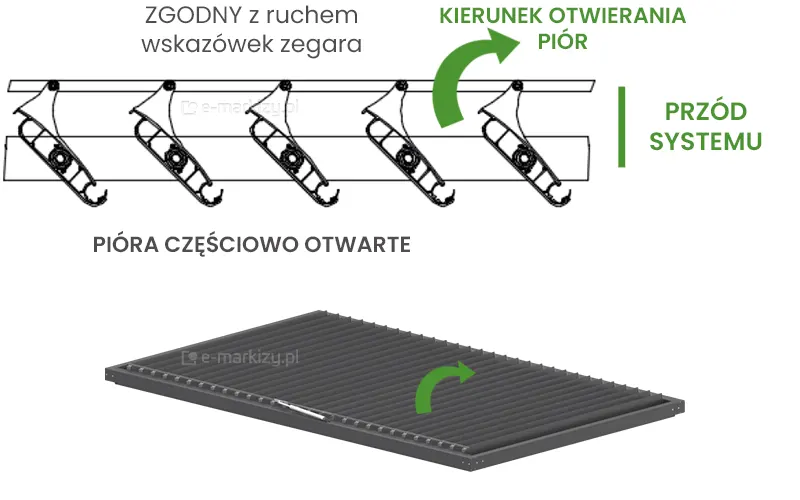

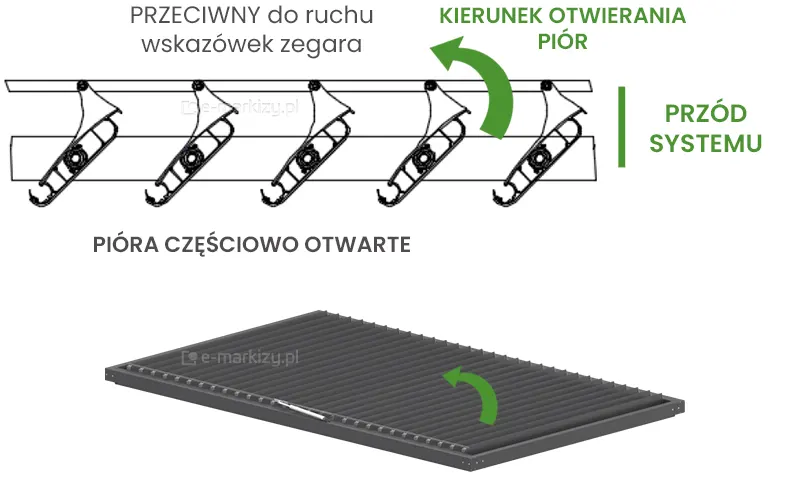

Kierunek otwierania lameli

Rysunek techniczny przedstawiający system łączenia modułowego dachów lamelowych pergoli SB400R. Na schemacie widoczne są dwa warianty zestawiania modułów: szeregowy, gdzie dwa prostokątne moduły stykają się krótszymi bokami, oraz równoległy, w którym moduły połączone są wzdłuż dłuższej krawędzi. Centralna część grafiki zawiera powiększony detal w okręgu, prezentujący sposób skręcania ram konstrukcyjnych za pomocą stalowych śrub i tulei przechodzących przez nawiercone otwory w profilach aluminiowych. Całość wykonana jest w formie czarno-białego szkicu izometrycznego z wyraźnie zaznaczonymi liniami pomocniczymi, wskazującymi precyzyjne punkty montażowe odpowiedzialne za stabilność i szczelność połączenia wielomodułowego.

Łączenie modułowe dachów

Dachy lamelowe można łączyć modułowo w kierunku wzdłużnym lub poprzecznym, co pozwala na stworzenie zadaszenia o dowolnej wielkości.

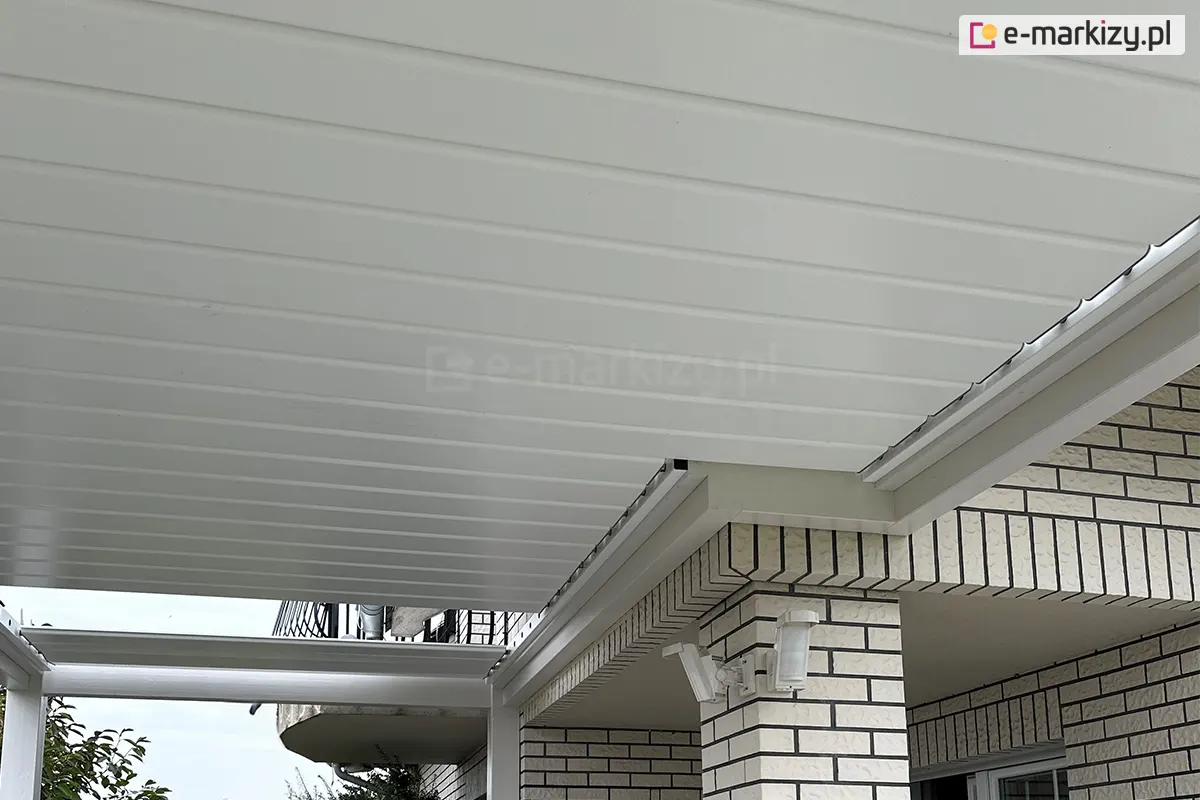

Zdjęcie prezentuje zaawansowane technicznie zadaszenie lamelowe SB400R firmy Selt w kolorze białym, zamontowane na tarasie o nieregularnym kształcie. Konstrukcja charakteryzuje się precyzyjnym docięciem w kształt litery L, co umożliwia idealne dopasowanie dachu do uskoku bryły budynku wykonanej z jasnej cegły klinkierowej. Aluminiowe lamele są ustawione w pozycji zamkniętej, tworząc jednolitą, szczelną i płaską powierzchnię sufitu, która skutecznie chroni przed opadami. Widoczne są rynny boczne zintegrowane z ramą zadaszenia, które odpowiadają za systemowy odpływ wody. Całość konstrukcji wspiera się na białych profilach aluminiowych, a na elewacji budynku, tuż pod linią dachu, zamontowane są zewnętrzne czujniki pogodowe lub punkty oświetleniowe. W tle widoczny jest fragment balkonu z metalową balustradą oraz zarys drzew, co podkreśla funkcjonalność systemu w zabudowie jednorodzinnej.

Przycięcie prowadnic i lameli

W przypadku tarasów o niestandardowych kształtach, istnieje możliwość dostosowania prowadnic oraz lameli dachu poprzez ich przycięcie (od strony bez napędu). Dzięki temu konstrukcja idealnie dopasowuje się do wymagań danego miejsca montażu.

Na załączonym zdjęciu widać realizację, w której lamele zostały skrócone, a część prowadnicy zamontowano w węższym obszarze, co umożliwiło precyzyjne dopasowanie do przestrzeni.
