Dach międzyścienny Tako Pomiar i Dane Techniczne

Dach Międzyścienny Tako – jak mierzyć?

S= Szerokość tkaniny,
W=Wysięg prowadnic

Szczegółowy schemat techniczny dach międzyścienny Tako pomiar prezentuje zadaszenie zamontowane na dwóch prowadnicach, z zaznaczonymi kluczowymi parametrami wymiarowymi na jasnym tle. W lewym górnym rogu znajduje się zielony napis informujący o zastosowaniu dwóch prowadnic o rozpiętości od 2 do 4 metrów. Centralnym elementem grafiki jest trójwymiarowy model konstrukcji dachu składający się z falistego, harmonijkowego poszycia w jasnym kolorze oraz dwóch równoległych prowadnic konstrukcyjnych umieszczonych prostopadle do fałd materiału. Na wizualizacji wyraźnie zaznaczono zielonymi liniami wymiarowymi oraz opisanymi w nawiasach literami szerokość oznaczoną jako litera S oraz wysięg oznaczony jako litera W, co pozwala na precyzyjne określenie gabarytów systemu zacieniającego. Całość została zaprojektowana w czytelnej, technicznej konwencji ułatwiającej identyfikację poszczególnych elementów konstrukcyjnych oraz parametrów montażowych dachu międzysciennego.
Szerokość od 200 do 400cm (2 prowadnice)
Szerokość od 401 do 700cm (3 prowadnice)

Tolerancja wymiarów szerokości dachu wynosi ±2 cm.

Dach międzyścienny Tako dane techniczne

Przekroje elementów dachu:

• Prowadnica 120×80
• Mocowanie ścienne 80×120

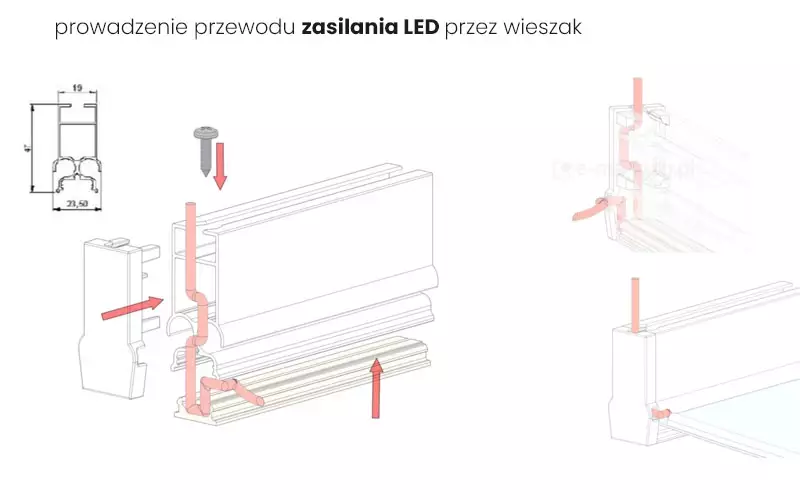

Schemat techniczny w formie rysunku liniowego przedstawiający sposób prowadzenia przewodu zasilania LED przez profil wieszaka w pergoli Tako. Grafika składa się z kilku ujęć detali konstrukcyjnych, które krok po kroku obrazują system ukrytego okablowania. W lewym górnym rogu umieszczono zwymiarowany przekrój poprzeczny wieszaka LED o wysokości 47 mm i szerokości podstawy 23,50 mm. Centralna część schematu to widok aksonometryczny rozłożonego modułu, gdzie czerwona linia obrazuje przebieg przewodu elektrycznego wewnątrz komór profilu aluminiowego. Przewód wprowadzany jest pionowo od góry, przechodzi przez wewnętrzny kanał wieszaka, a następnie wyprowadzany jest poziomo w dolnej części profilu. Na rysunku zaznaczono również zaślepkę końcową profilu oraz śrubę montażową z czerwonymi strzałkami wskazującymi kierunki składania elementów. Po prawej stronie znajdują się dwa dodatkowe ujęcia pokazujące gotowe, złożone połączenie z estetycznie ukrytym przewodem, co zapewnia bezpieczne i niewidoczne doprowadzenie energii do systemu oświetlenia tarasowego.

Prowadzenie przewodu zasilania LED przez wieszak
