Dach Pergoli Silva Pomiar i Dane Techniczne

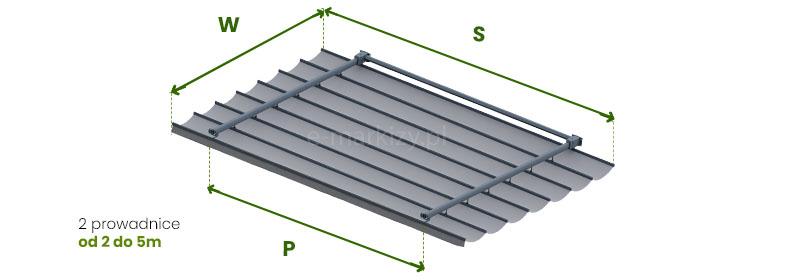

Schemat techniczny przedstawia dach pergoli Silva pomiar, prezentujący sposób pomiaru szerokości oraz wysięgu dla dachu rzymskiego do pergoli typu Silva w wersji z jednym modułem, wyposażonym w dwie prowadnice. Ilustracja ukazuje perspektywiczny widok konstrukcji, na którym strzałki wymiarowe precyzują kluczowe parametry techniczne. Oznaczenie S wskazuje na całkowitą szerokość zadaszenia, natomiast W definiuje jego wysięg. Wymiar P odnosi się do szerokości modułu tkaniny, znajdującego się pomiędzy dwiema prowadnicami. W dolnej części grafiki zawarto informację techniczną, z której wynika, że dla tej konfiguracji opartej na dwóch prowadnicach, całkowita szerokość zadaszenia mieści się w przedziale od 2 do 5 metrów.

Pomiar zadaszenia Silva

S – szerokość (od 200 do 500cm)
W – wysięg osłony (od 200 do 600cm)
P – rozstaw między prowadnicami (maksymalnie 400cm)

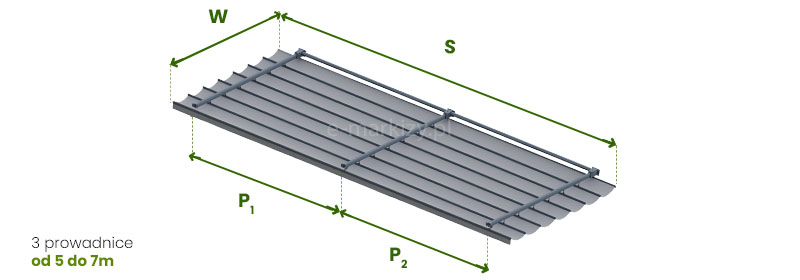

Schemat techniczny przedstawia sposób pomiaru szerokości oraz wysięgu dachu rzymskiego do pergoli typu Silva, który składa się z dwóch modułów oraz trzech prowadnic. Grafika prezentuje perspektywiczny widok konstrukcji zadaszenia, gdzie strzałki wymiarowe wskazują kluczowe parametry niezbędne do prawidłowego montażu. Oznaczenie S odnosi się do całkowitej szerokości zadaszenia, natomiast W definiuje jego wysięg. Podział konstrukcji na dwa segmenty obrazują wymiary P1 oraz P2, które określają szerokość poszczególnych modułów tkaniny poruszających się pomiędzy prowadnicami. W dolnej części grafiki umieszczono informację techniczną wskazującą, że dla konstrukcji posiadającej trzy prowadnice, łączna szerokość zadaszenia mieści się w zakresie od 5 do 7 metrów.

Dach Pergoli Silva Pomiar wersji 2-modułowej

S – szerokość (od 500 do 700cm)
W – wysięg osłony (od 200 do 600cm)
P1, P2 – rozstaw między prowadnicami

• Zależnie od podanych wymiarów, zamówiona konstrukcja zadaszenia będzie posiadała ilość modułów i prowadnic uwarunkowaną przez producenta.
• Tolerancja wymiarów szerokości dachu wynosi ±2 cm.

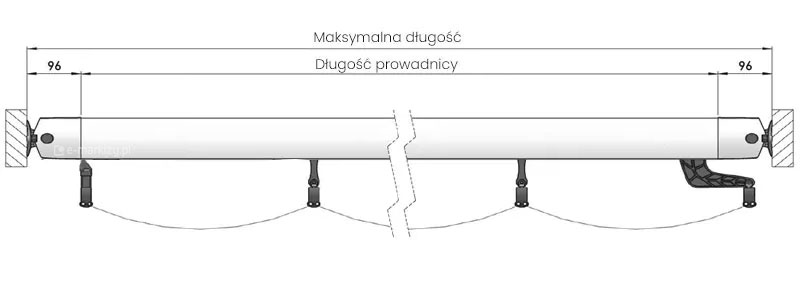

Rysunek techniczny przedstawia szczegółowe wytyczne dotyczące pomiaru dachu rzymskiego Silva w wersji sterowanej ręcznie, koncentrując się na precyzyjnym określeniu długości prowadnicy w odniesieniu do całkowitej maksymalnej długości systemu. Na schemacie widoczna jest główna oś prowadnicy, gdzie po obu stronach naniesiono wymiary 96 mm, które określają odległość pomiędzy krańcami prowadnicy a zewnętrznymi punktami montażowymi. Poniżej głównego profilu zilustrowano system elementów ruchomych, w tym zaczepy mocujące tkaninę oraz komponenty mechanizmu obsługi manualnej, co pozwala na prawidłowe dopasowanie długości konstrukcji do wymiarów wnęki lub ramy.

Zadaszenie w wersji z napędem ręcznym

• Długość (wysięg) maksymalna do 600cm
• Długość (wysięg) prowadnicy po odjęciu uchwytów

Wysokość pakietu tkaniny ~30,5cm

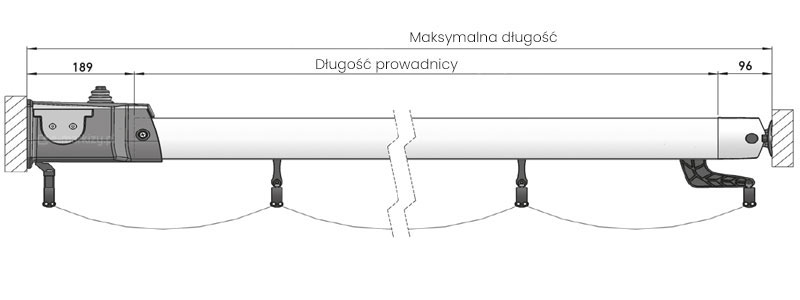

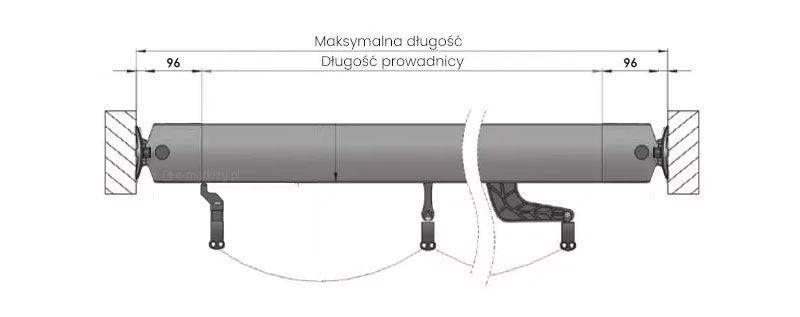

Rysunek techniczny przedstawia wytyczne pomiarowe dla wysięgu dachu rzymskiego Silva, uwzględniając wymiary montażowe dla konkretnej konfiguracji systemu. Na schemacie zaznaczono długość prowadnicy jako główny parametr, przy czym po lewej stronie uwzględniono odległość montażową wynoszącą 189 mm, natomiast po stronie prawej zachowano dystans 96 mm do krańca konstrukcji. Poniżej głównego profilu prowadnicy widoczne są elementy mechanizmu przesuwnego oraz zaczepy tkaniny, co pozwala na precyzyjne odniesienie wymiarów do fizycznych komponentów systemu zadaszenia.

Przekrój dachu w wersji z napędem ręcznym

• Długość (wysięg) maksymalna do 600cm
• Długość (wysięg) prowadnicy po odjęciu uchwytów

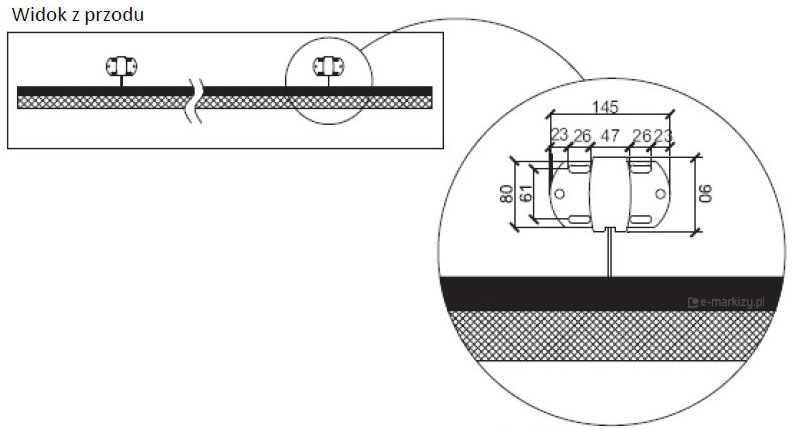

Rysunek techniczny przedstawia szczegółowe zwymiarowanie uchwytu montażowego stosowanego w wersji ręcznej dachu rzymskiego Silva. Główna część grafiki ukazuje widok z przodu, prezentujący sposób osadzenia uchwytu na elemencie konstrukcyjnym dachu. Szczegółowe powiększenie w prawym górnym rogu obrazuje precyzyjne wymiary elementu: całkowita szerokość uchwytu wynosi 145mm, przy czym poszczególne sekcje mają wymiary 23, 26, 47, 26 oraz 23mm. Wysokość całkowita elementu została określona na 90 mm, z rozstawem punktów montażowych wynoszącym 61mm w pionie oraz całkowitą wysokością montażową 80 mm.

Wymiary uchwytu głównego wersji ręcznej

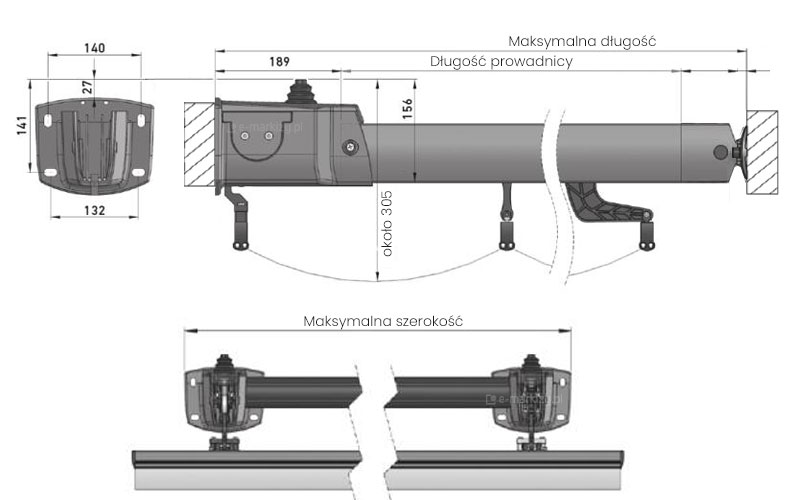

Rysunek techniczny ukazuje szczegółowe zwymiarowanie oraz schemat montażowy dla dachu rzymskiego Silva, koncentrując się na kluczowych parametrach technicznych w wersji z napędem. W górnej części grafiki zaprezentowano przekrój boczny systemu wraz z uchwytem montażowym, dla którego wskazano wymiary 140x132 mm oraz 141 mm wysokości, a także precyzyjne odległości montażowe wynoszące 189 mm oraz 156 mm. Schemat określa również całkowitą wysokość konstrukcji jako około 305 mm oraz definiuje zależności pomiędzy maksymalną długością systemu a długością prowadnicy. Dolna część rysunku przedstawia widok z góry na punkty kotwienia, zaznaczając maksymalną szerokość montażową systemu, co pozwala na dokładne zaplanowanie instalacji zadaszenia w wyznaczonej przestrzeni tarasowej.

Zadaszenie w wersji z napędem elektrycznym

– Wymiary uchwytu głównego
– Długość (wysięg) maksymalna do 600cm
– Długość (wysięg) prowadnicy po odjęciu uchwytów i rury napędowej

Wysokość pakietu tkaniny ~30,5cm

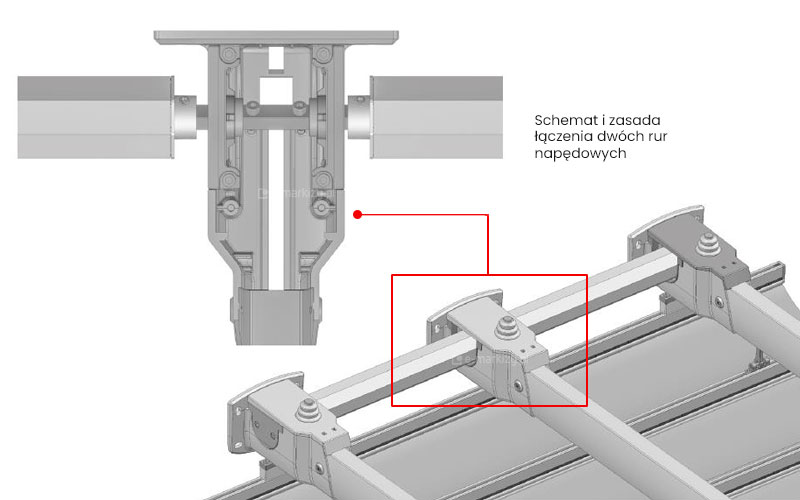

Rysunek techniczny przedstawia szczegółowy schemat oraz zasadę łączenia dwóch rur napędowych w elektrycznym dachu rzymskim Silva. Główna część ilustracji ukazuje izometryczny widok fragmentu konstrukcji zadaszenia z zaznaczonym czerwonym prostokątem węzłem konstrukcyjnym, w którym następuje połączenie elementów napędowych. Powyżej znajduje się powiększony widok przekroju poprzecznego tego miejsca, dokładnie prezentujący sposób osadzenia i zamocowania końcówek obu rur nawojowych w centralnym łączniku, który integruje system sterowania dachem. Całość grafiki ma na celu zobrazowanie mechanizmu transmisji napędu pomiędzy modułami zadaszenia w celu zapewnienia ich płynnej i równomiernej pracy.

Wersja elektryczna – Schemat i zasada łączenia dwóch rur napędowych

Dach powyżej 5m szerokości ma 3 prowadnice dachowe.

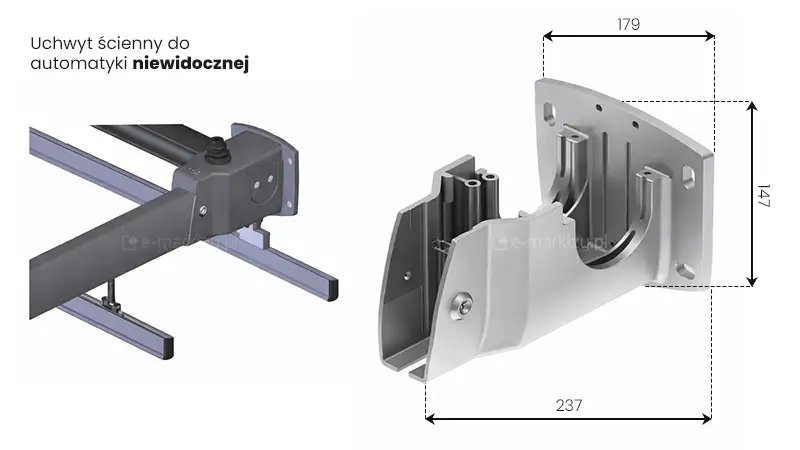

Grafika przedstawia szczegóły techniczne oraz wizualizację montażową elementu o nazwie uchwyt ścienny do automatyki niewidocznej, stosowanego w systemach osłon zewnętrznych - dach rzymski Silva. Obraz podzielony jest na dwie główne części: po lewej stronie znajduje się trójwymiarowy model pokazujący sposób osadzenia uchwytu w konstrukcji ramy, natomiast po prawej widnieje izometryczny rzut samego komponentu z naniesionym wymiarowaniem. Uchwyt charakteryzuje się solidną, odlewaną budową o nieregularnym kształcie, zaprojektowaną tak, aby pomieścić i ukryć mechanizmy napędowe. Na rysunku technicznym po prawej stronie zaznaczono trzy kluczowe wymiary: całkowita długość wysięgu uchwytu wynosi 237 mm, szerokość płyty montażowej przylegającej do ściany to 179 mm, a jej wysokość pionowa wynosi 147 mm. Płyta montażowa posiada cztery fasolkowe otwory rozmieszczone w narożnikach, które umożliwiają stabilne przykręcenie elementu do podłoża. Korpus uchwytu zwęża się ku przodowi, tworząc gniazdo w kształcie litery U z widocznymi wewnętrznymi wzmocnieniami i otworami na śruby blokujące, z których jedna jest wyraźnie widoczna na bocznej ściance. Lewa część grafiki pokazuje uchwyt w kolorze ciemnoszarym, zintegrowany z profilami konstrukcyjnymi, co ilustruje dyskretny charakter montażu, gdzie większość elementów mechanicznych pozostaje osłonięta. W lewym górnym rogu umieszczono czytelny napis identyfikujący produkt, a cała prezentacja utrzymana jest w profesjonalnej, technicznej stylistyce na białym tle.

Wymiary uchwytu ściennego prowadnicy

• uchwyt 237 x 179 x 147 mm

Dla szerokości do 550 cm , prowadnice należy umieścić w rozstawie do 400 cm przy zestawie 2 prowadnic.
Prowadnice usytuowane skrajnie mogą występować tylko do szerokości 400 cm przy zestawie 2 prowadnic.

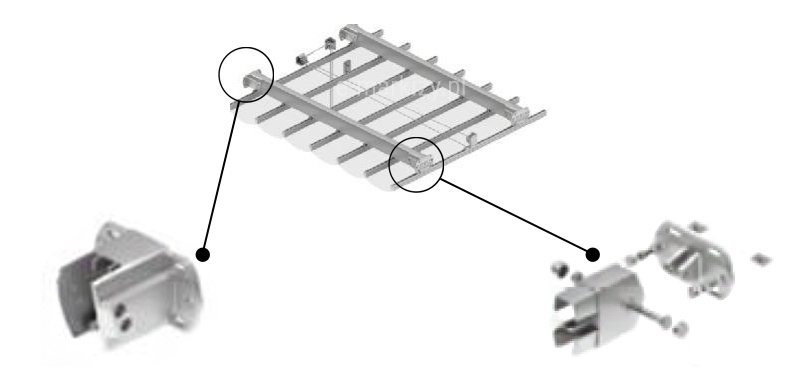

*Automatyka niewidoczna (wózki 6/9)

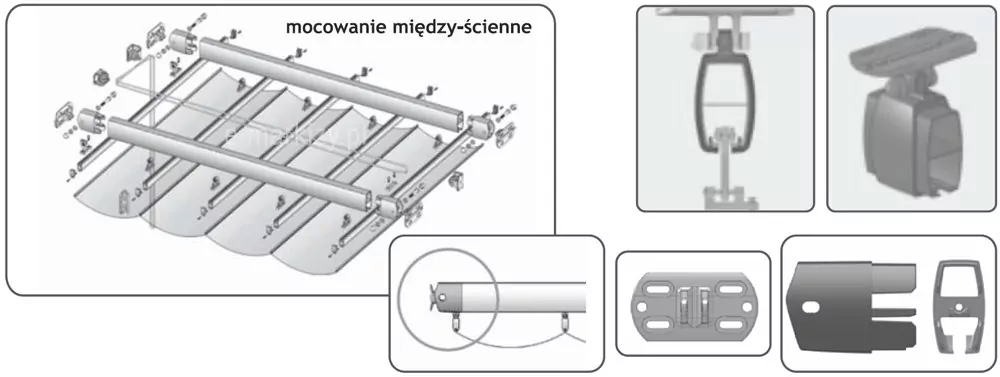

* Mocowanie międzyścienne

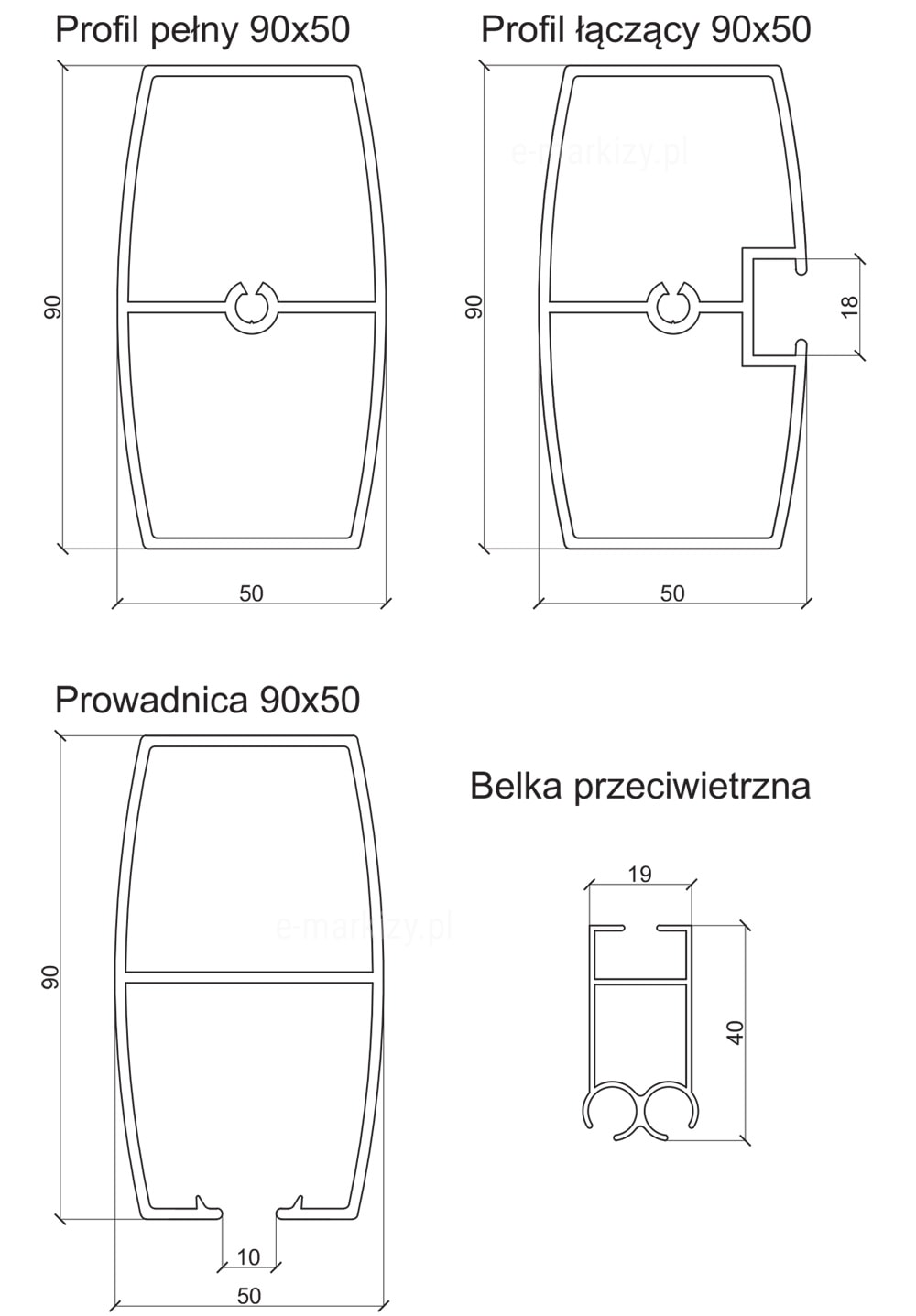

Rysunek techniczny przedstawia szczegółowe przekroje poprzeczne profili aluminiowych stosowanych w konstrukcji dachu rzymskiego Silva. W lewym górnym rogu zaprezentowano profil pełny o wymiarach 90x50 mm, charakteryzujący się zwartą budową. Obok niego znajduje się profil łączący o tych samych wymiarach zewnętrznych, posiadający dedykowane wycięcie o szerokości 18 mm, przeznaczone do łączenia elementów konstrukcyjnych. Poniżej przedstawiono profil prowadnicy 90x50 mm, wyposażony w charakterystyczny otwór o szerokości 10 mm w dolnej części, umożliwiający pracę mechanizmu przesuwnego. W prawym dolnym rogu grafiki wyszczególniono przekrój belki przeciwwietrznej, której wymiary wynoszą 40 mm wysokości oraz 19 mm szerokości, co pozwala na identyfikację wszystkich głównych komponentów profilowych systemu.

Przekroje elementów pergoli

– Profil pełny 90×50
– Profil łączący 90×50
– Prowadnica 90×50
– Belka przeciwietrzna

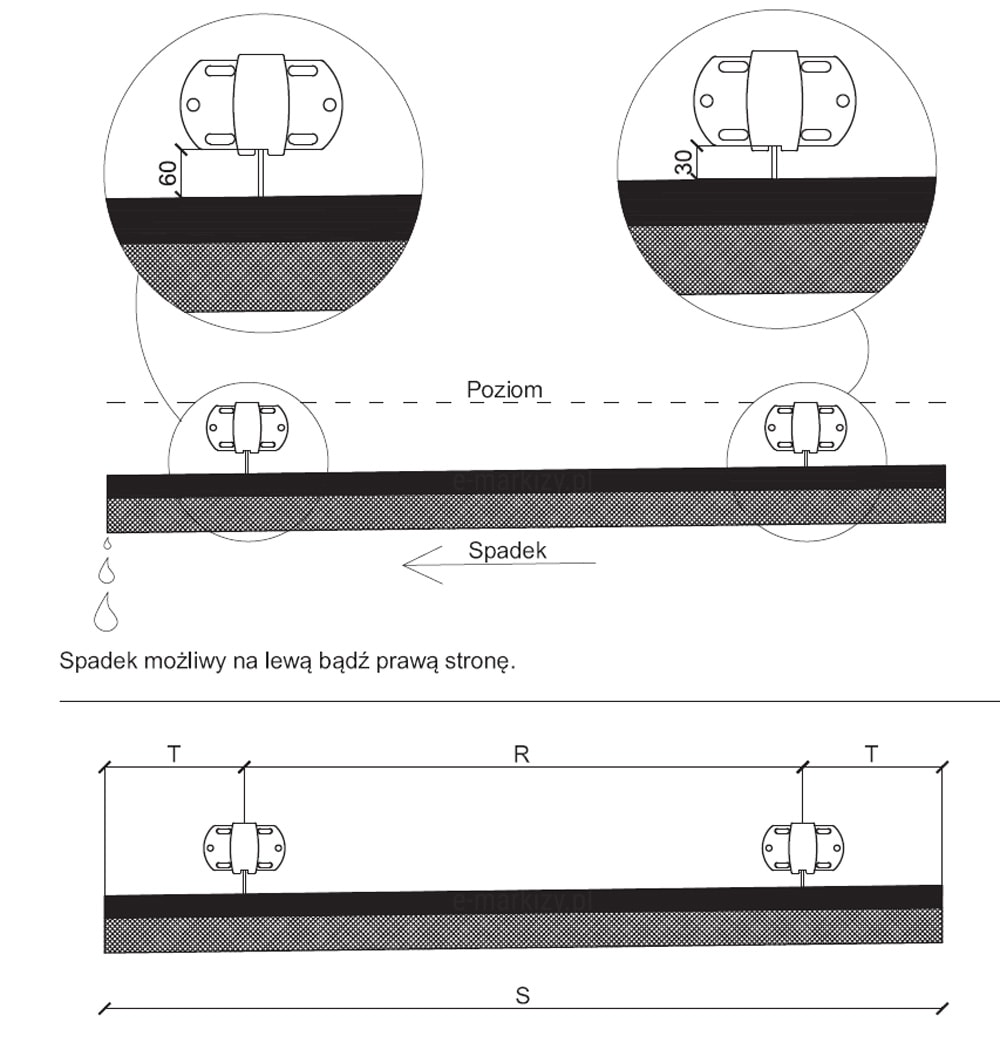

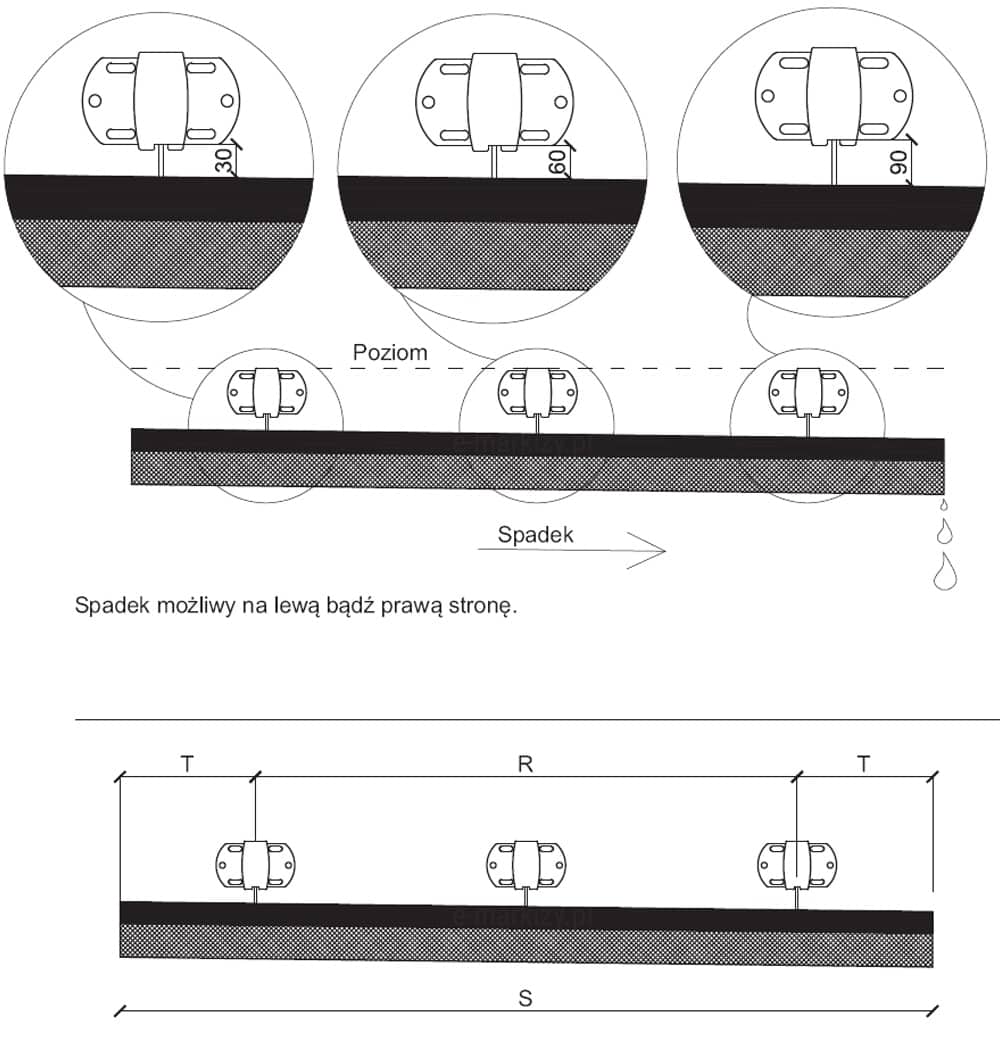

Spadek dachu – model z dwiema prowadnicami

Spadek możliwy na lewą lub prawą stronę

*Środkową prowadnicę można przesuwać pomiędzy prowadnicami skrajnymi w zakresie 2/3 – 1/3.

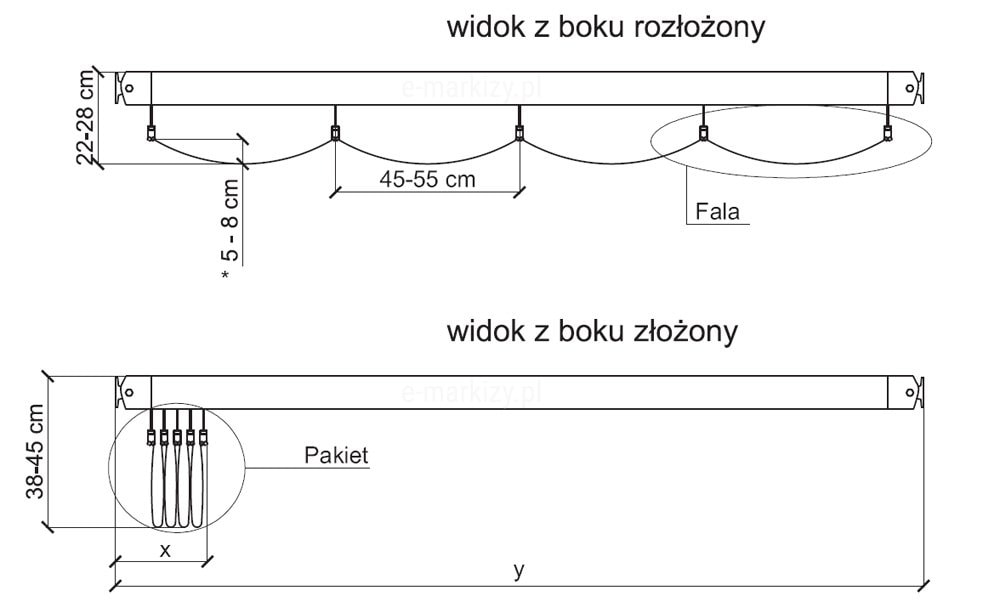

Rysunek techniczny przedstawia przekroje boczne dachu rzymskiego Silva w dwóch wariantach pracy: rozłożonym oraz złożonym. W sekcji widoku z boku w stanie rozłożonym schemat ilustruje wysokość całkowitą systemu mieszczącą się w przedziale 22-28 cm oraz falowanie tkaniny o głębokości 5-8 cm z odstępami między profilami wynoszącymi 45-55 cm. W sekcji widoku z boku w stanie złożonym rysunek prezentuje całkowitą wysokość konstrukcji wynoszącą 38-45 cm oraz wymiarowanie pakietu złożonej tkaniny przy krawędzi montażowej, gdzie parametr x oznacza szerokość pakietu, a y całkowitą długość systemu.

Pergola – Układ tkaniny (na wersji z napędem ręcznym)

*Standardowa wysokość fali 5-8cm. Na życzenie klienta można zmniejszyć lub zwiększyć wysokość fali.
