Dach Podwieszany Supro Pomiar i Dane Techniczne

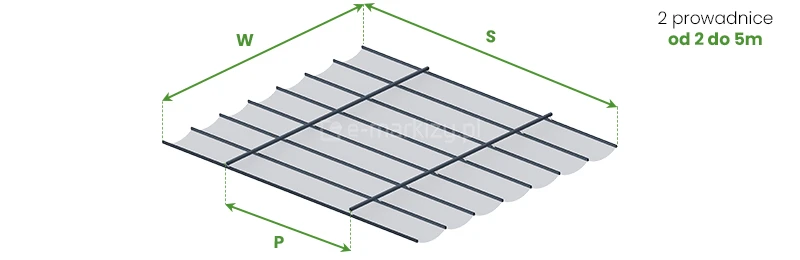

Schemat techniczny przedstawia dach podwieszany Supro pomiar prezentując rzut aksonometryczny dachu rzymskiego typu Supro zamontowanego na dwóch prowadnicach, z naniesionymi parametrami wymiarowymi w formie zielonych linii i oznaczeń literowych. W prawym górnym rogu umieszczono informację tekstową wskazującą na zastosowanie dwóch prowadnic o zakresie długości od 2 do 5 metrów. Centralną część ilustracji zajmuje trójwymiarowa wizualizacja konstrukcji zadaszenia, składająca się z poziomych, regularnie rozmieszczonych fałd materiału oraz dwóch głównych szyn nośnych biegnących prostopadle do nich. Na rysunku technicznym wyraźnie zaznaczono szerokość zadaszenia oznaczoną literą S, wysięg zdefiniowany literą W oraz dodatkowy wymiar oznaczony literą P, który wyznacza odległość między elementami konstrukcyjnymi. Całość kompozycji zachowana jest w minimalistycznej, technicznej estetyce ułatwiającej interpretację geometrii systemu zacieniającego bez uwzględniania dodatkowych znaków firmowych.

Pomiar zadaszenia rzymskiego Supro

S – szerokość (od 200 do 500cm)
W – wysięg osłony (od 200 do 700cm)
P – rozstaw między prowadnicami (maksymalnie 400cm)

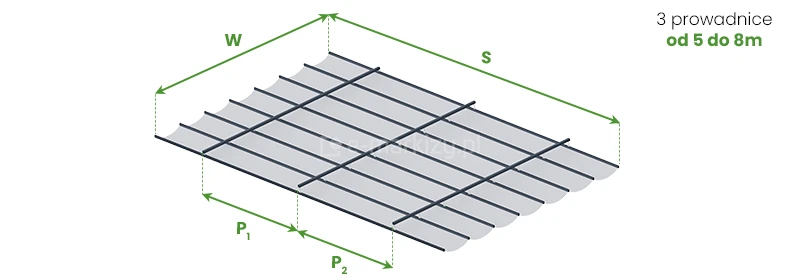

Dach Podwieszany Supro Pomiar z trzema prowadnicami

S – szerokość (od 500 do 800cm)
W – wysięg osłony (od 200 do 700cm)
P1, P2 – rozstaw między prowadnicami

Tolerancja wymiarów szerokości dachu wynosi ±2 cm.

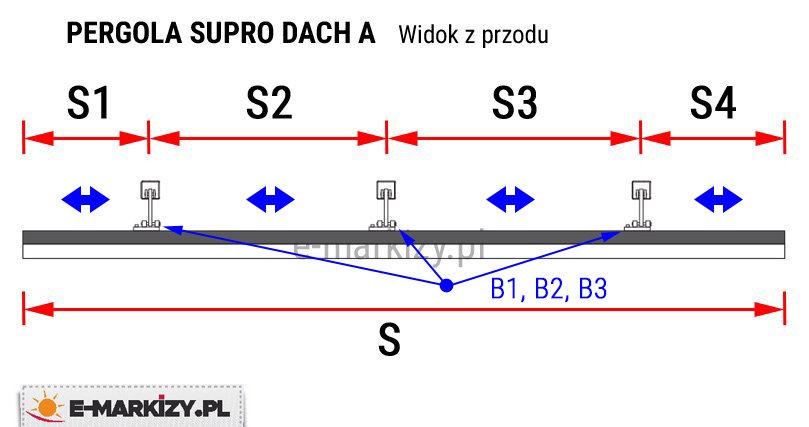

Grafika prezentuje schemat techniczny widoku z przodu konstrukcji zadaszenia Pergola Supro Dach A, koncentrujący się na zasadach pomiaru szerokości systemu. Na rysunku widoczne są trzy prowadnice, między którymi rozmieszczone są sekcje tkaniny oznaczone jako S1, S2, S3 oraz S4, przy czym niebieskie strzałki dwukierunkowe wskazują możliwość regulacji lub zakres pracy poszczególnych pól. Całkowita szerokość konstrukcji oznaczona jest literą S. Dodatkowo niebieskie linie prowadzą od poszczególnych punktów mocowania wózków jezdnych do oznaczeń B1, B2 i B3, co wskazuje na precyzyjne punkty rozmieszczenia mechanizmów odpowiedzialnych za przesuwanie zadaszenia. Całość stanowi czytelną instrukcję wymiarowania dla konfiguracji z trzema prowadnicami.

WIDOK SZEROKOŚCI OD 5 DO 7M Z DWOMA PROWADNICAMI
S – szerokość dachu
S1, S2, S3 – szerokości między uchwytami (regulowane)

• Prowadnice dachowe (B1,B2,B3) możemy płynnie regulować i dostosować je rozstawem do własnych potrzeb.

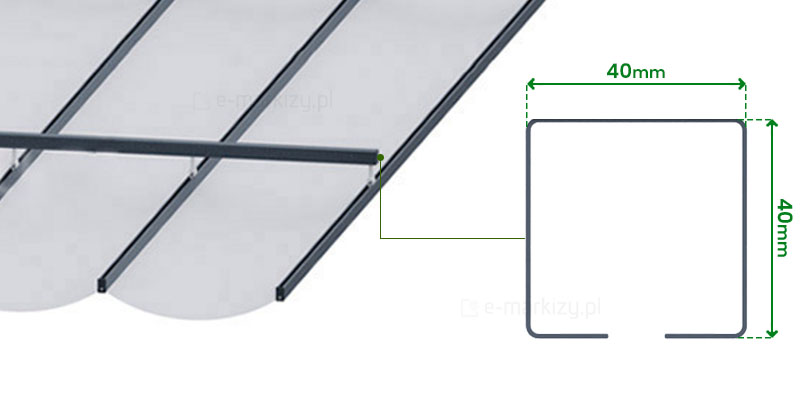

Grafika przedstawia schemat techniczny prowadnicy wykorzystywanej w systemie dachowym do pergoli Supro. Po lewej stronie widoczny jest fragment konstrukcji zadaszenia z tkaniną ułożoną w łagodne fale pomiędzy równoległymi profilami aluminiowymi. Po prawej stronie, połączony linią pomocniczą, znajduje się szczegółowy przekrój poprzeczny prowadnicy w kształcie kwadratu o wymiarach 40 mm na 40 mm. Profil posiada otwartą dolną ściankę, co pozwala na przesuwanie elementów mocujących tkaninę wzdłuż szyny, a całość prezentuje minimalistyczny i funkcjonalny design komponentu konstrukcyjnego pergoli.

Przekrój prowadnicy dachu Supro

• Dla szerokości do 500 cm , prowadnice należy umieścić w rozstawie do 400 cm przy zestawie 2 prowadnic.
• Prowadnice usytuowane skrajnie mogą występować tylko do szerokości 400 cm przy zestawie 2 prowadnic.

Wymiar prowadnicy to 40 x 40mm

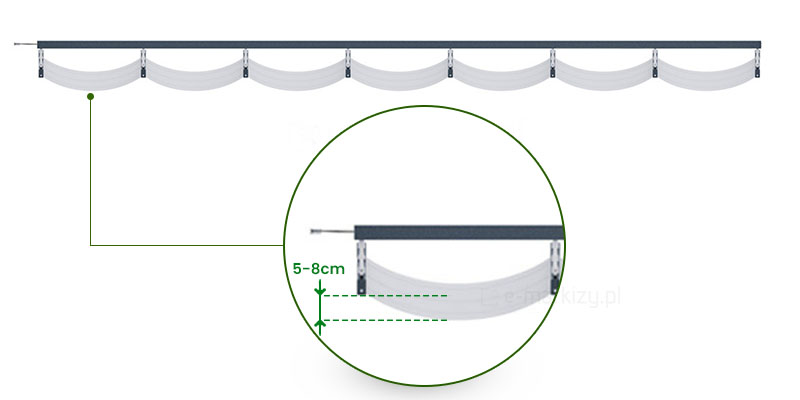

Grafika przedstawia techniczny schemat montażowy systemu rzymskiego Supro, ilustrujący wymiary pakietu tkaniny w pozycji rozwiniętej. Główny widok ukazuje przekrój wzdłużny prowadnicy z podwieszonymi, równomiernie rozmieszczonymi segmentami materiału, które tworzą łagodne, półkoliste zwisy. W centralnej części grafiki znajduje się okrągłe powiększenie fragmentu konstrukcji, które szczegółowo prezentuje sposób mocowania tkaniny do wózków jezdnych. Zaznaczony na zielono wymiar liniowy wskazuje wysokość zwisu materiału pomiędzy prowadnicą a najniższym punktem krzywizny tkaniny, określając ten zakres na przedział od 5 do 8 centymetrów. Schemat ma charakter instruktażowy i służy do wizualizacji estetyki oraz parametrów technicznych sposobu ułożenia tkaniny w tym konkretnym systemie.

Widok boczny z rozłożoną tkaniną

• Wysokość fali po rozłożeniu dachu to ok. 5-8 cm

Na indywidualne życzenie klienta, można zmniejszyć lub zwiększyć wysokość fal (jest to opcja za dopłatą).

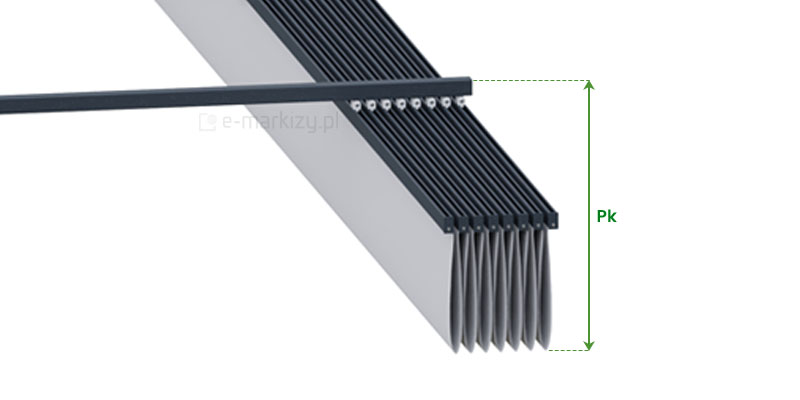

Widok z perspektywy izometrycznej prezentuje złożony pakiet tkaniny markizy rzymskiej typu Supro, zamontowanej na prowadnicach. Głównym elementem jest konstrukcja składająca się z równolegle ułożonych profili poprzecznych, które utrzymują materiał w harmonijkowy sposób. Tkanina, po całkowitym złożeniu, tworzy regularne, pionowe fałdy o równej głębokości, które zwisają w dół od poziomu szyny prowadzącej. Wskazany na grafice wymiar oznaczony symbolem Pk określa całkowitą wysokość pakietu tkaniny mierzoną od górnej krawędzi systemu prowadnic do dolnego punktu złożonego materiału. Całość ukazuje sposób funkcjonowania mechanizmu składania markizy, podkreślając kompaktowy charakter złożonego zadaszenia.

Wysokość pakietu tkaniny

Pk – wysokość pakietu tkaniny (cm)

Wysokość pakietu tkaniny wraz z wózkami i prowadnicami po zwinięciu materiału to 35-41,5 cm

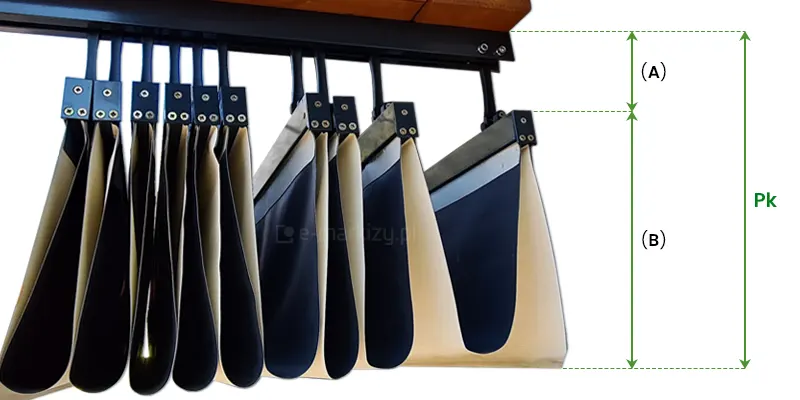

Dach rzymski Supro wymiary pakietu tkaniny pokazane na widocznym od boku zamocowanym co płaskiej powierzchni zwiniętym dachu supro z tkaniną opatex, antracytową od góry i kremową od dołu. Po prawej stronie dachu od krawędzi prowadnicy przymocowanej do płaskiej powierzchni oraz od górnej krawędzi belki przeciwwietrznej poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę z symbolem (A) po jej prawej stronie. Poniżej, od krawędzi fałdy zwiniętej tkaniny dachu poprowadzono przerywaną linię, która połączona została z przerywaną linią poprowadzoną od górnej krawędzi listwy przeciwwietrznej, za pomocą zielonej dwukierunkowej strzałki, z symbolem (B) po jej prawej stronie. Skrajnie umieszczone przerywane linie - od zewnętrznej krawędzi prowadnicy oraz skraju fałdy tkaniny dachowej, połączone zostały zieloną dwukierunkową strzałką, po której prawej stronie umieszczono symbol Pk.

• Przy wysokości wózków A=3cm, wysokość całkowita pakietu to PK=35cm
• Przy wysokości wózków A=6cm, wysokość całkowita pakietu to PK=39cm
• Przy wysokości wózków A=9cm, wysokość całkowita pakietu to PK=41,5cm

B – wysokość fałdy tkaniny

*Za dopłatą możliwe jest zmniejszenie wysokości pakietu o około 10cm. Wymaga to jednak dopłaty około 30-50% do ceny całego systemu. Jest to wyceniane indywidualnie.
*Przy wyborze tkaniny Soltis W96, wysokość pakietu zwiększy się o około 2,5cm

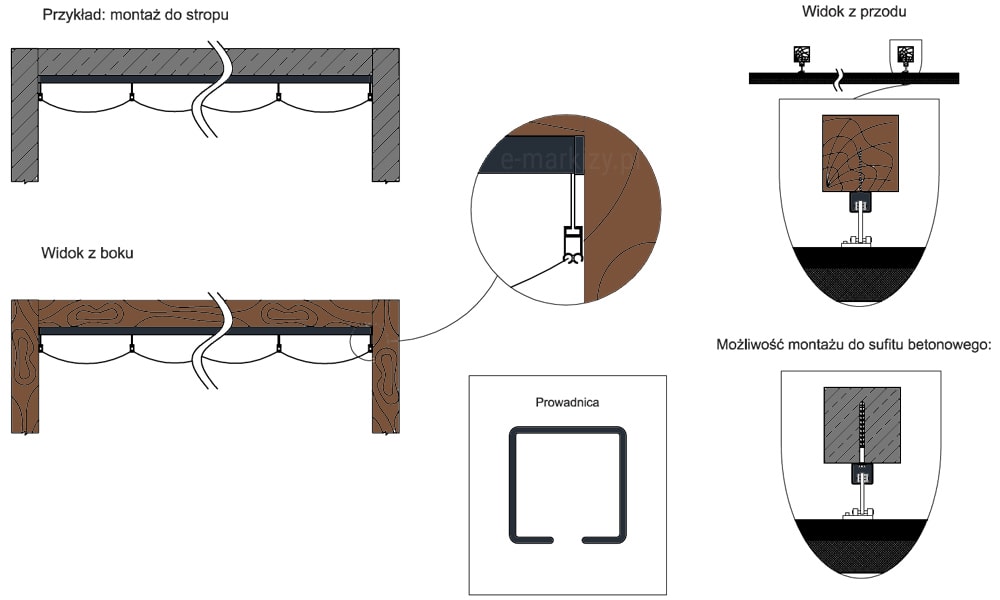

Rysunek techniczny przedstawia warianty montażowe systemu dachu podwieszanego typu Supro. W górnej części po lewej stronie widoczny jest schemat montażu do stropu, ukazujący profil prowadnicy zamocowany bezpośrednio do płaszczyzny sufitowej, z podwieszoną tkaniną tworzącą charakterystyczne łuki. Poniżej znajduje się widok z boku, gdzie zaznaczono detal mocowania prowadnicy do konstrukcji drewnianej, co dodatkowo zilustrowano w okrągłym powiększeniu przedstawiającym przekrój poprzeczny elementu jezdnego wewnątrz szyny. W dolnej części pośrodku umieszczono rysunek techniczny profilu prowadnicy, którego przekrój ma kształt litery C z wywiniętymi do wewnątrz krawędziami. Po prawej stronie znajdują się dwa schematy przedstawiające przekroje przez punkty montażowe, z których jeden obrazuje mocowanie do belki drewnianej, a drugi szczegółowo prezentuje sposób kotwienia prowadnicy do sufitu betonowego przy użyciu dedykowanego łącznika mechanicznego, co pozwala na pełną wizualizację technik instalacyjnych systemu w różnych warunkach konstrukcyjnych.

Przykłady montażu dachu rzymskiego

Szczegółowy widok techniczny przedstawiający sposób montażu prowadnicy zadaszenia tkaninowego typu Supro. Ilustracja ukazuje fragment drewnianej belki konstrukcyjnej o jasnej barwie drewna, do której od spodu przymocowany jest szary profil prowadzący zadaszenia. Wewnątrz prowadnicy widoczny jest mechanizm jezdny z białymi elementami wyposażonymi w łożyskowane rolki, które odpowiadają za płynne przesuwanie tkaniny. Poniżej całego układu znajduje się jednolita pozioma powierzchnia w kolorze szarym, stanowiąca element konstrukcji lub wykończenia dachu, do którego mocowane jest całe zadaszenie. Całość kompozycji obrazuje precyzyjne połączenie elementów konstrukcyjnych systemu osłonowego z belką nośną.

Prowadnica montowana do dołu belki

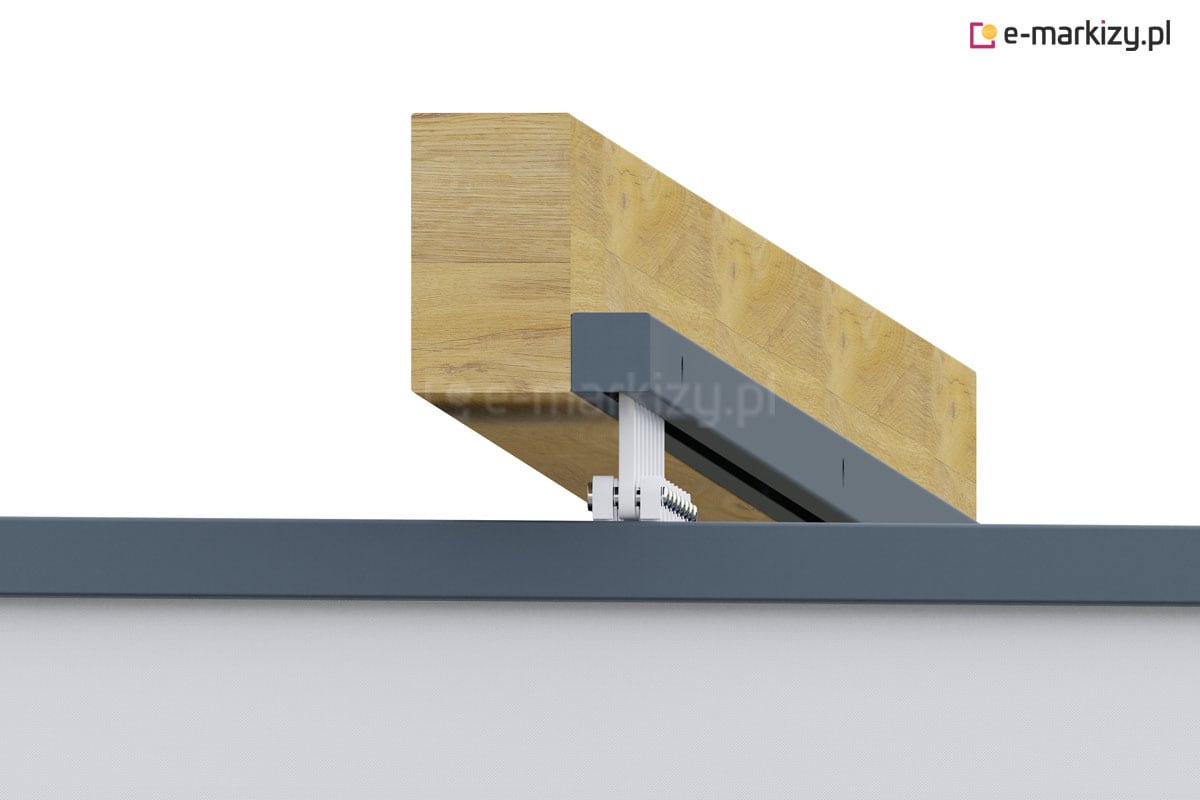

Widok techniczny prezentujący wariant bocznego montażu prowadnicy zadaszenia tkaninowego typu Supro do konstrukcji nośnej. Na ilustracji widoczna jest drewniana belka o jasnym odcieniu, do której bocznej powierzchni przytwierdzony jest szary profil prowadzący zadaszenia. Wewnątrz profilu znajduje się mechanizm jezdny z elementami w kolorze białym, wyposażonymi w łożyskowane rolki umożliwiające płynną pracę systemu. Poniżej konstrukcji znajduje się szara, pozioma płaszczyzna, która stanowi element wykończeniowy lub konstrukcyjny dachu. Całość wizualizacji w sposób czytelny przedstawia sposób stabilnego mocowania prowadnic w systemie osłonowym, uwzględniając integrację z elementami drewnianymi oraz szarym wykończeniem całego zadaszenia.

Prowadnica montowana do boku belki

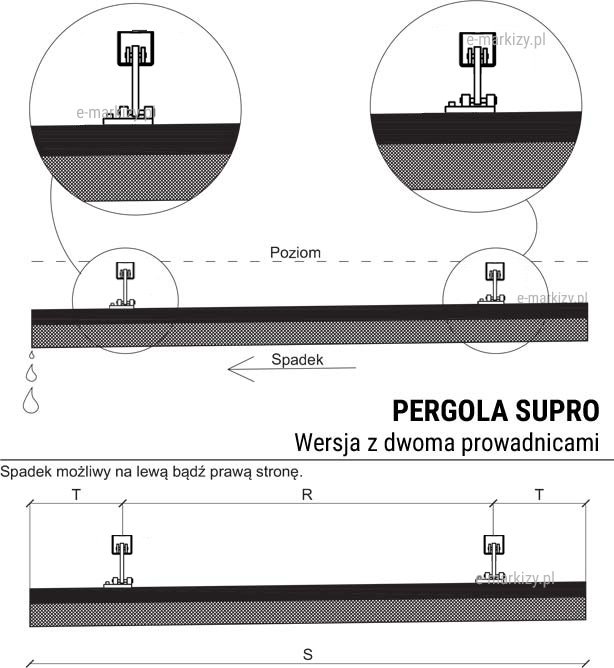

Grafika prezentuje schemat techniczny montażu systemu dachowego pergoli Supro w wersji z dwiema prowadnicami. Rysunek składa się z dwóch głównych sekcji: górnej, ilustrującej pochylenie konstrukcji w celu odprowadzania wody, oraz dolnej, określającej wymiarowanie systemu. W górnej części widoczny jest przekrój zadaszenia z zaznaczonym poziomem odniesienia oraz kierunkiem spadku, z którego woda odprowadzana jest poza krawędź konstrukcji, co podkreślono ikonami kropel wody. Dwa okręgi w powiększeniu ukazują detale mocowania wózków jezdnych wewnątrz profilu prowadnicy. Dolna część grafiki przedstawia uproszczony przekrój poprzeczny całego układu, gdzie litera S oznacza całkowitą szerokość konstrukcji, R rozstaw między prowadnicami, natomiast T wymiar wysięgu bocznego tkaniny poza prowadnice. Podpis wskazuje, że spadek konstrukcji jest możliwy zarówno na lewą, jak i na prawą stronę, co stanowi istotną informację montażową dla użytkownika systemu.

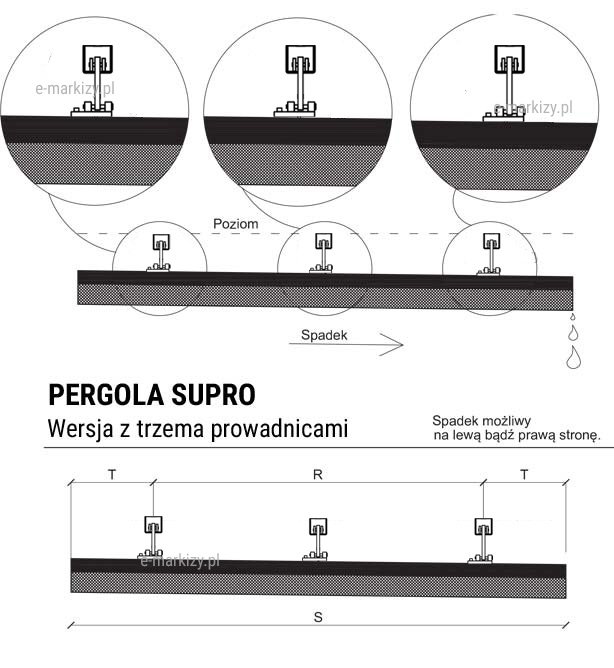

Grafika techniczna prezentuje schemat przekroju poprzecznego pergoli Supro w wersji wyposażonej w trzy prowadnice. Ilustracja w górnej części ukazuje układ szyn zamontowanych na różnych wysokościach względem linii poziomu, co umożliwia uzyskanie odpowiedniego spadku niezbędnego do odprowadzania wody opadowej, co dodatkowo zaakcentowano rysunkiem kropel wody spływających z krawędzi tkaniny. Producent wskazuje, że spadek może być skierowany na lewą lub prawą stronę konstrukcji. Dolna część grafiki zawiera schemat wymiarowy, na którym odległości między prowadnicami oznaczono jako T oraz R, natomiast całkowitą szerokość układu oznaczono jako S. Całość stanowi czytelny przekaz techniczny dotyczący konfiguracji systemu z trzema punktami podparcia tkaniny.

*Środkową prowadnicę wraz z nogą można przesuwać pomiędzy prowadnicami skrajnymi w zakresie 2/3 – 1/3
