Fit-Zag moskitiera drzwiowa plisowana Montaż i Dane Techniczne

Fit-Zag moskitiera drzwiowa montaż do drzwi przesuwnych

Grafika przedstawia produkt Fit-Zag moskitiera drzwiowa plisowana montaż zrealizowany na dwuskrzydłowych drzwiach przesuwnych tarasowych. Zdjęcie ukazuje produkt od strony zewnętrznej budynku, prezentując nowoczesną elewację w kolorze białym z ciemniejszym cokołem przy ziemi. System moskitiery składa się z ciemnoszarej ramy aluminiowej, która jest idealnie dopasowana do koloru stolarki otworowej. Po lewej stronie drzwi, w świetle przejścia, widoczna jest rozwinięta, czarna siatka o charakterystycznej strukturze plis (harmonijki), która jest utrzymywana w pionie przez cienki, czarny profil przesuwny. Druga część moskitiery pozostaje złożona przy ramie prawego skrzydła drzwiowego, które jest przeszklone i odbija wnętrze nowoczesnego salonu z widoczną kanapą, stołem jadalnianym oraz dekoracyjnymi lampami. Całość konstrukcji osadzona jest w dyskretnych prowadnicach: górnej zamontowanej pod nadprożem oraz dolnej, bardzo niskiej, przytwierdzonej do jasnego podłoża tarasu. Po obu stronach wnęki drzwiowej na ścianie zamontowano prostopadłościenne, szare kinkiety zewnętrzne. W dolnych rogach kadru widać niewielkie, zielone krzewy ozdobne w białej posypce kamiennej. Na górze obrazu umieszczono czarny tekst z nazwą modelu moskitiery, natomiast na dole znajduje się informacja o rodzaju montażu na drzwiach przesuwnych.

Graficzna wizualizacja techniczno-marketingowa podzielona na dwa niezależne kadry, obrazująca konstrukcję i funkcjonalność dolnej prowadnicy moskitiery plisowanej przeznaczonej do tradycyjnych drzwi przesuwnych. W lewym górnym narożniku umieszczono czarne napisy identyfikujące wariant produktu jako Moskitiera Mini-Zag lub Fit-Zag oraz wskazujące detal konstrukcyjny, czyli prowadnica dolna, natomiast na samym dole grafiki znajduje się podpis definiujący sposób instalacji jako montaż na drzwiach przesuwnych. Lewy kadr ukazuje szczegółowe zbliżenie makietowe pod ostrym kątem, gdzie przy jasnoszarym profilu progu drzwiowego zamontowano płaską, czarną szynę dolną. W jej torze osadzony jest pionowy, ruchomy profil przesuwny moskitiery o czarnym wykończeniu, z którego wysuwa się gęsta, ciemna siatka ochronna, a w tle po lewej stronie widoczne są metalowe okucia i ramiona mechanizmu przesuwnego drzwi tarasowych na tle drewnopodobnej podłogi. Prawy kadr prezentuje szerszą perspektywę na narożnik otwartego skrzydła drzwi przesuwnych, pokazując przebieg niskoprofilowej, czarnej prowadnicy na styku jasnych płytek tarasowych i wewnętrznych paneli w odcieniu naturalnego drewna. Pionowy profil aluminiowy moskitiery wraz z rozciągniętą siatką o regularnej, harmonijkowej strukturze plis oraz poziomych sznurkach napinających jest dopasowany do ramy okiennej, prezentując estetyczną i bezprogową formę zabezpieczenia wyjścia na taras.

Prowadnica dolna

Grafika produktowa przedstawia detale konstrukcyjne górnej części systemu ochrony przed owadami, opisanego w lewym górnym rogu jako Moskitiera Mini-Zag / Fit-Zag, Prowadnica górna. Obraz jest podzielony na dwa pionowe kadry prezentujące produkt w warunkach rzeczywistego montażu. Lewy kadr pokazuje zbliżenie na narożnik wnęki okiennej w białej, otynkowanej elewacji. Widoczna jest czarna, matowa prowadnica górna zamontowana poziomo pod nadprożem, która styka się z pionowym profilem bocznym w tym samym kolorze. Wewnątrz ramy widoczna jest szara stolarka okienna. Prawy kadr prezentuje szerszą perspektywę tego samego systemu z częściowo zaciągniętą moskitierą. Czarny profil przesuwny trzyma gęstą, czarną siatkę o strukturze plisowanej, która porusza się wewnątrz górnej prowadnicy. Tło stanowi jasne wnętrze pomieszczenia widoczne przez szybę oraz fragment białej elewacji zewnętrznej. Zdjęcie w sposób techniczny obrazuje minimalistyczny wygląd profili oraz precyzję prowadzenia siatki w górnej szynie systemu moskitiera fit-zag.

Prowadnica górna

Fit-Zag moskitiera plisowana montaż do drzwi przesuwnych HS

Grafika przedstawia zestawienie dwóch zdjęć ukazujących sposób montażu dolnej prowadnicy moskitiery plisowanej modeli Mini-Zag / Fit-Zag na drzwiach przesuwnych typu HS. Na lewym zdjęciu widoczny jest detal czarnej ramy i progu moskitiery zamontowanej na jasnej, chropowatej powierzchni tarasu. Czarna, plisowana siatka jest częściowo wysunięta, a jej dolna krawędź porusza się wzdłuż niskoprofilowej, ciemnej prowadnicy przymocowanej bezpośrednio do podłoża. Konstrukcja ściśle przylega do ramy drzwi przesuwnych, tworząc barierę dla owadów. Na prawym zdjęciu zaprezentowano analogiczne rozwiązanie z perspektywy wnętrza pomieszczenia lub progu o innej strukturze, gdzie jasne płytki podłogowe stykają się z białą ramą okienną. Tutaj również widoczna jest czarna, pionowa listwa moskitiery oraz cienka, czarna prowadnica dolna, która jest niemal zlicowana z poziomem podłogi, co minimalizuje ryzyko potknięcia. Plisowana siatka o drobnych oczkach jest dobrze napięta i pionowo ustawiona w prowadnicy. Całość kompozycji ma charakter instruktażowy i techniczny, podkreślający estetykę oraz funkcjonalność niskiego progu w systemach moskitier przesuwnych montowanych na dużych przeszkleniach tarasowych. W górnej części grafiki znajduje się napis w języku polskim Moskitiera Mini-Zag / Fit-Zag oraz podtytuł Prowadnica dolna, natomiast na dole umieszczono podpis Montaż na drzwiach przesuwnych HS.

Prowadnica dolna – przysunięta do ramy

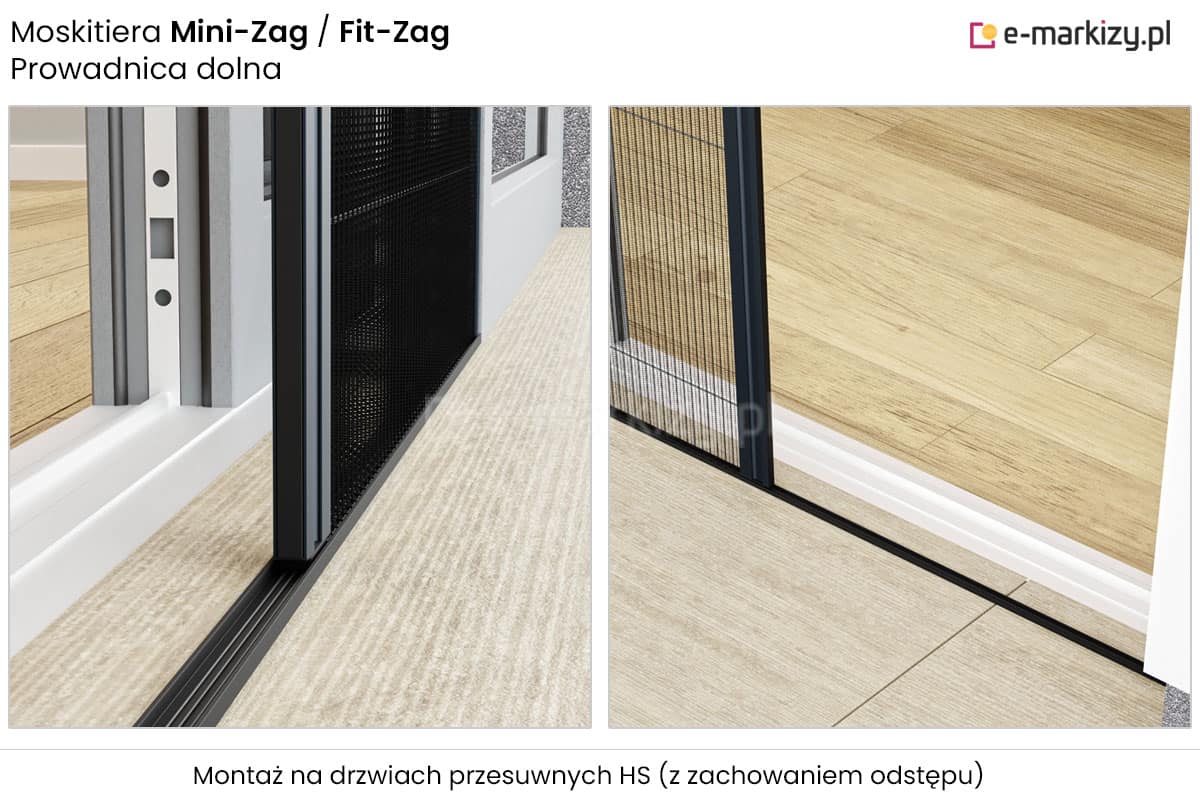

Graficzna wizualizacja techniczno-produktowa podzielona na dwa prostokątne kadry, obrazująca specyfikę montażu dolnej prowadnicy moskitiery plisowanej w systemie drzwi przesuwnych typu HS. W górnej lewej sekcji obrazu znajduje się czarny tekst informujący o marce i wariancie produktu jako Moskitiera Mini-Zag lub Fit-Zag wraz z dopiskiem określającym detal konstrukcyjny, czyli prowadnica dolna, natomiast na dole umieszczono podpis wyjaśniający rodzaj instalacji jako montaż na drzwiach przesuwnych HS z zachowaniem odstępu. Lewy kadr przedstawia makietę w bliskim ujęciu perspektywicznym, gdzie wzdłuż krawędzi białego, wielotorowego progu przesuwnego zamontowano ultra-niski, czarny profil prowadnicy dolnej moskitiery. W prowadnicy osadzona jest pionowa rama ruchomego skrzydła osłony w kolorze czarnym z fragmentem gęstej, ciemnej siatki plisowanej, a po prawej stronie widoczne jest jasne podłoże tarasowe o delikatnej strukturze. Prawy kadr ukazuje ten sam system z szerszego punktu widzenia, prezentując przebieg wąskiej, czarnej szyny dolnej na granicy wewnętrznych paneli podłogowych imitujących jasne drewno oraz zewnętrznych płytek tarasowych. Ciemny profil pionowy moskitiery wraz z rozciągniętą siatką o regularnych, pionowych plisach jest zamontowany równolegle do białego progu drzwi tarasowych, precyzyjnie pokazując techniczny dystans zapewniający bezkolizyjne działanie obu systemów przesuwnych.

Prowadnica dolna – odsunięta od ramy

Prowadnica górna

Fit-Zag moskitiera montaż do drzwi otwieranych na zawiasach

Zdjęcie przedstawia nowoczesną moskitierę plisowaną fitzag zamontowaną na dużych, przeszklonych drzwiach tarasowych, które prowadzą bezpośrednio na zewnątrz budynku. Konstrukcja moskitiery opiera się na aluminiowej, ciemnoszarej ramie w kolorze antracytowym, która idealnie komponuje się ze stolarką drzwiową. Siatka moskitiery ma charakterystyczną strukturę harmonijki, która składa się pionowo, co pozwala na jej swobodne przesuwanie wzdłuż dolnej i górnej prowadnicy. Na obrazku widać moment częściowego rozsunięcia moskitiery, gdzie jedna sekcja zasłania przejście, a druga jest złożona, odsłaniając widok na wnętrze nowocześnie urządzonego salonu. Wewnątrz pomieszczenia widoczna jest szara, narożna kanapa, biały stół jadalniany z krzesłami oraz dekoracyjna lampa o ażurowym kloszu zwisająca z sufitu. Na ścianach w salonie wiszą minimalistyczne obrazy w ramkach, a w tle widać jasną podłogę oraz zielone rośliny doniczkowe. Elewacja budynku, w której osadzone są drzwi, jest biała i gładka, a po obu stronach wnęki drzwiowej zamontowano prostopadłościenne, szare kinkiety zewnętrzne o nowoczesnym designie. U dołu, wzdłuż ściany, znajduje się pas szarego tynku mozaikowego oraz dekoracyjne, małe krzewy posadzone w białym żwirku. Cała kompozycja ukazuje funkcjonalność i estetykę produktu, jakim jest moskitiera fitzag, podkreślając jej przydatność w nowoczesnym budownictwie oraz dyskretny wygląd po zamontowaniu na drzwiach otwieranych. W lewym górnym rogu napis "moskitiera Mini-Zag / Fit Zag".

Wizualizacja techniczna i produktowa podzielona na dwa kadry, prezentująca szczegóły konstrukcyjne oraz dolną prowadnicę moskitiery plisowanej dedykowanej do drzwi balkonowych i tarasowych. W górnej lewej części grafiki umieszczono napisy informacyjne czarną czcionką wskazujące nazwę modelu Moskitiera Mini-Zag lub Fit-Zag oraz dopisek określający element konstrukcyjny, czyli prowadnica dolna, natomiast na dole grafiki znajduje się napis informujący o sposobie instalacji jako montaż na drzwiach otwieranych. Lewy kadr przedstawia makietę w bliskim zbliżeniu pod dużym kątem, ukazując ultra-niski, czarny profil prowadnicy dolnej zamontowany bezpośrednio na podłożu przy białym progu drzwiowym. W korycie prowadnicy osadzony jest pionowy, ruchomy profil skrzydła moskitiery w kolorze czarnym wraz z fragmentem gęstej, ciemnej siatki ochronnej, a w tle widoczna jest jasna podłoga imitująca drewniane panele. Prawy kadr pokazuje ten sam system z szerszej perspektywy, prezentując narożnik otwartych skrzydłowo drzwi balkonowych z białą ramą, na tle których zamontowano przesuwną moskitierę w ciemnej obudowie. Przez szarą, plisowaną siatkę moskitiery z poziomymi liniami napinającymi prześwituje wnętrze pomieszczenia z jasną, drewnopodobną podłogą oraz fragmentem mebla, podczas gdy na zewnątrz widoczne są jasne płytki tarasowe i strukturalny cokół ściany.

Prowadnica dolna

Prowadnica górna

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).

Fit-Zag moskitiera plisowana dane techniczne

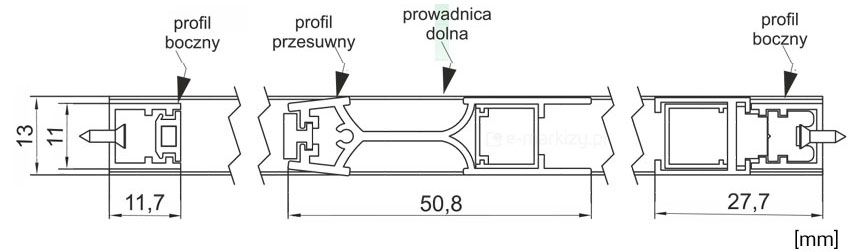

Szczegółowy schemat techniczny przedstawiający przekrój poziomy systemu moskitiera Fit-zag, obrazujący sposób złożenia i wymiary poszczególnych komponentów konstrukcyjnych. Rysunek na białym tle zawiera cztery główne oznaczenia wskazujące na konkretne elementy: profil boczny (lewy), profil przesuwny, prowadnica dolna oraz profil boczny (prawy). Wszystkie wymiary na schemacie podane są w milimetrach [mm]. Po lewej stronie widoczny jest przekrój profilu bocznego o szerokości 11,7 mm, przytwierdzonego do podłoża za pomocą wkręta. Całkowita wysokość ramy w tym miejscu wynosi 13 mm, natomiast wewnętrzny prześwit profilu to 11 mm. Centralną część schematu zajmuje profil przesuwny o szerokości 50,8 mm, który jest osadzony wewnątrz prowadnicy dolnej. Profil ten posiada charakterystyczne przewężenie w środkowej części i rozszerzające się komory na końcach. Po prawej stronie przedstawiono przekrój drugiego profilu bocznego o szerokości 27,7 mm, również zamontowanego za pomocą wkręta, w który wchodzi krawędź ruchomego elementu moskitiery. Ilustracja precyzyjnie pokazuje wzajemne relacje między elementami stałymi a ruchomymi moskitiery fit-zag, podkreślając kompaktowość systemu i jego techniczną budowę ułatwiającą montaż.

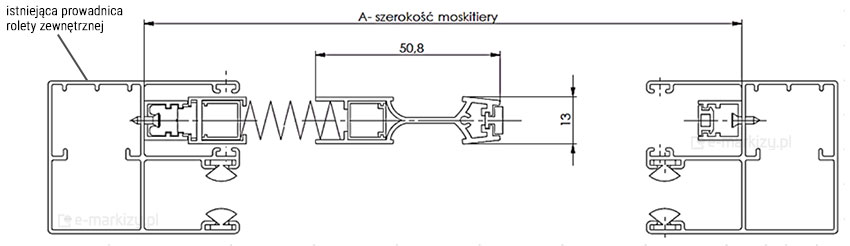

Schemat techniczny przedstawia przekrój poziomy montażu systemu moskitiera Fit-Zag wewnątrz istniejących prowadnic rolety zewnętrznej. Rysunek wykonany w formie czarnych linii na białym tle zawiera precyzyjne oznaczenia elementów oraz wymiarowanie. Po lewej stronie schematu znajduje się duży profil opisany jako istniejąca prowadnica rolety zewnętrznej, wewnątrz której osadzony jest profil boczny moskitiery, przytwierdzony za pomocą wkręta. Od profilu bocznego odchodzi zygzakowata linia symbolizująca plisowaną siatkę, która łączy się z profilem przesuwnym. Profil przesuwny, umieszczony w centralnej części rysunku, posiada zwymiarowaną szerokość wynoszącą 50,8 mm oraz wysokość profilu bocznego określoną na 13 mm. Po prawej stronie schematu widoczny jest analogiczny przekrój drugiej prowadnicy rolety zewnętrznej, w której zamontowany jest stały profil odbiorczy moskitiery. Całkowita odległość między osiami montażowymi profilu lewego i prawego została oznaczona jako A – szerokość moskitiery. Grafika szczegółowo ilustruje sposób integracji moskitiery fit-zag z systemami osłon okiennych już zainstalowanymi na budynku, pokazując bezkolizyjność obu rozwiązań.

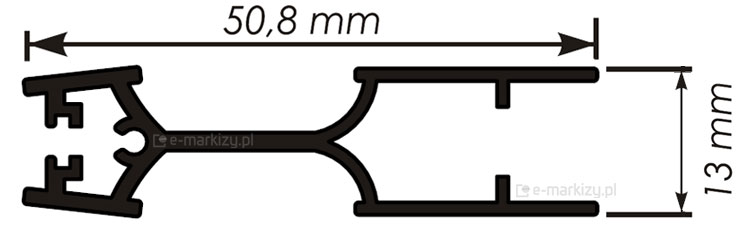

Rysunek techniczny przedstawia przekrój poprzeczny aluminiowego profilu składowego systemu moskitiera fit-zag, ukazanego w formie czarnego schematu na białym tle. Grafika zawiera precyzyjne zwymiarowanie kluczowych parametrów konstrukcyjnych za pomocą linii pomocniczych zakończonych grotami strzałek. Szerokość całkowita profilu, mierzona w najszerszym punkcie wzdłuż osi poziomej, wynosi 50,8 mm. Wysokość elementu, zaznaczona pionową linią wymiarową po prawej stronie, wynosi 13 mm. Profil ma złożony kształt z wyraźnie zarysowanymi komorami i wypustkami: lewa część posiada wcięcie w kształcie litery C służące do montażu uszczelek lub elementów prowadzących, natomiast prawa część tworzy otwarty kanał w kształcie litery U. Obie sekcje połączone są przewężeniem w osi środkowej. Schemat ten szczegółowo obrazuje parametry gabarytowe moskitiery fit-zag, co jest istotne z punktu widzenia planowania montażu w świetle wnęki okiennej lub na ramie okna.

Przekrój profilu moskitiery

•wymiary 50,8mm x 13mm

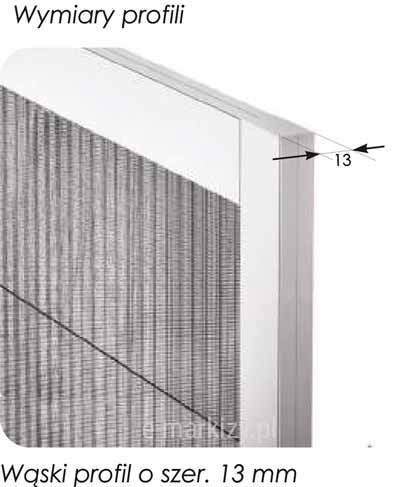

Szczegółowe zbliżenie techniczne na narożnik wąskiego profilu moskitiery plisowanej w wersji slim, przedstawione na neutralnym białym tle. Grafika koncentruje się na ukazaniu głębokości konstrukcji ramowej wykonanej z lakierowanego na biało aluminium o gładkiej strukturze. Na prawym górnym rogu profilu naniesiono czarne linie wymiarowe oraz dwie strzałki wskazujące precyzyjnie zewnętrzną grubość ramy, opisaną liczbą trzynaście, co oznacza wymiar trzynastu milimetrów. Wewnątrz białej ramy osadzona jest pionowo plisowana siatka moskitiery w kolorze szarym lub grafitowym o gęstym splocie i regularnych, pionowych załamaniach materiału. Przez strukturę plisowanej siatki przebiega skośnie naciągnięta, cienka czarna prowadnica sznurkowa, odpowiedzialna za stabilizację i prawidłowe rozkładanie oraz składanie osłony. Kadr ukazuje produkt pod lekkim kątem z prawej strony, eksponując ultra-cienki profil montażowy systemu.

Wąski profil 13mm

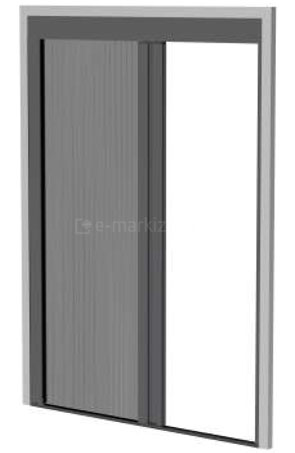

Dodatkowy profil do montażu na wnękę

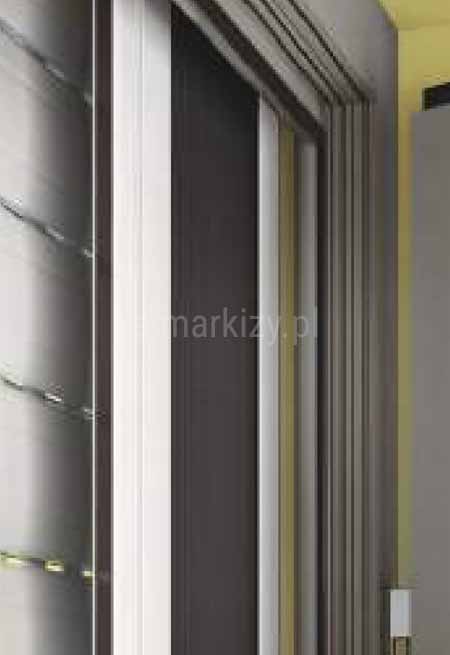

Szczegółowe zdjęcie produktowe przedstawiające makietę ekspozycyjną z bliska, obrazującą integrację moskitiery Fit-Zag z roletą zewnętrzną. Kadr ukazuje prowadnicę pionową oraz fragmenty profili aluminiowych w metalicznym, srebrnym lub jasnoszarym kolorze o gładkiej i lekko błyszczącej powierzchni. W centralnej części zdjęcia widoczna jest rozłożona, pionowa siatka moskitiery o gęstym splocie i bardzo ciemnej, czarnej barwie, która osadzona jest w dedykowanym torze prowadzącym. Po lewej stronie, w bliskim sąsiedztwie profilu moskitiery, znajduje się wewnętrzna strona pancerza rolety zewnętrznej o wyraźnych, poziomych przetłoczeniach i segmentowej budowie. Po prawej stronie kompozycji widoczna jest wielorowkowa konstrukcja boczna ramy, za którą wyłania się fragment tła w wyrazistym, żółtym kolorze oraz szary element konstrukcyjny. Zdjęcie wykonane z perspektywy dolnej, skierowanej ku górze, precyzyjnie pokazuje techniczną korelację pomiędzy ruchomym pancerzem rolety a niezależnie działającą osłoną przeciw owadom w jednym systemie otworowym.

Moskitiera pomiędzy roletą zewnętrzną, a oknem

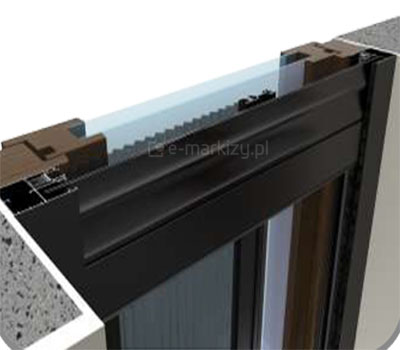

Wizualizacja architektoniczno-techniczna przedstawiająca przekrój montażowy moskitiery plisowanej zintegrowanej z systemem rolety zewnętrznej na oknie budynkowym. Rysunek w rzucie izometrycznym od góry szczegółowo obrazuje poszczególne warstwy instalacji w otworze okiennym. W wewnętrznej części konstrukcji znajduje się brązowa rama okienna z osadzoną szybą. Bezpośrednio przed oknem, w świetle glifu, zamontowany jest wąski profil moskitiery z charakterystyczną, harmonijkowo rozkładaną siatką plisowaną w kolorze grafitowym. Tuż przed moskitierą, po zewnętrznej stronie, zlokalizowany jest masywny, czarny system rolety zewnętrznej z widoczną górną częścią pancerza oraz prowadnicami bocznymi. Przekrój ukazuje warstwowość montażu, w którym ultra-cienka moskitiera mieści się w przestrzeni pomiędzy oknem a opuszczaną roletą. Boki makiety odwzorowują strukturę ściany budynku z szarym tynkiem strukturalnym oraz betonowymi elementami konstrukcyjnymi. Całość kompozycji na jasnym tle precyzyjnie pokazuje detale techniczne profili aluminiowych oraz spasowanie poszczególnych elementów osłonowych.

Moskitiera pomiędzy roletą zewnętrzną, a oknem

Strona dotyczy moskitiery Fit-Zag firmy Mol wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby montażu moskitiery w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
