Informacje o prowadnicach żaluzje Cube Oval

Żaluzja C80 oraz Żaluzja Z90 może zostać wykonana na dedykowanych prowadnicach oraz kasecie Cube lub Oval. Systemy OVAL i CUBE się pokrywają ponieważ różnią się tylko kształtem prowadnicy i kasety. Oval – prowadnica okrągła, Cube – prowadnica kubiczna

1. Żaluzja Fasadowa z kasetą osłonową Cube

Rysunek techniczny przedstawiający schematyczną budowę i wymiarowanie prowadnicy oraz zaślepki systemu Cube stosowanego w żaluzjach fasadowych. Lewa część grafiki ukazuje szczegółowy przekrój poprzeczny aluminiowej prowadnicy o zewnętrznych wymiarach 48.2 mm szerokości oraz 40.3 mm wysokości. Wewnętrzna struktura profilu zawiera komory usztywniające oraz specjalne gniazda z zamontowanymi czarnymi uszczelkami szczotkowymi, które są skierowane do wewnątrz kanału prowadzącego. Prawa część ilustracji przedstawia rysunki konstrukcyjne zaślepki prowadnicy Cube w kilku rzutach oraz w widoku aksonometrycznym. Zaślepka ma formę płaskiego elementu o wymiarach frontowych 48.3 mm na 40.4 mm z wypustką montażową o szerokości 19.6 mm i całkowitej głębokości elementu wynoszącej 20 mm. Na rzutach bocznych widoczny jest trzpień mocujący o grubości 3 mm, służący do stabilnego osadzenia elementu w profilu prowadnicy. Całość dokumentacji wykonana jest w formie czarnych linii konturowych na białym tle z czytelnymi liniami wymiarowymi i opisami tekstowymi w języku polskim.

Elementy systemu Cube

– Prowadnica typu Cube
– Zaślepka prowadnicy Cube
– Dedykowana kaseta osłonowa

Obie prowadnice są prowadnicami modułowymi. Nie ma skrajnych prowadnic standardowo, ponieważ wykorzystując prowadnice cube/oval wykorzystujemy przy skrajnych elementach zaślepkę. (na rysunku obok przedstawiona prowadnica z zaślepką na górze)

Wyceń Żaluzje C80 Cube Wyceń Żaluzje Z90 Cube

Grafika prezentuje dwa warianty wizualizacji żaluzji fasadowej C80 z kasetą prostokątną, oznaczone literami A oraz B, które różnią się sposobem montażu prowadnic bocznych do elewacji. Wariant A przedstawia żaluzję w kolorze antracytowym, gdzie prowadnica boczna jest zlicowana z krawędzią kasety, a jej mocowanie odbywa się bezpośrednio do ramy lub wnęki, co szczegółowo pokazuje powiększony detal boczny osłony. Wariant B ukazuje tę samą żaluzję, jednak prowadnica boczna jest odsunięta od krawędzi kasety i zamontowana za pomocą zewnętrznego uchwytu dystansowego w kształcie litery L, widocznego na powiększonym schemacie po prawej stronie. Obie wizualizacje ukazują poziome lamele typu C w układzie otwartym, prowadzone w pionowych szynach, oraz pełną, geometryczną kasetę osłonową o gładkiej strukturze. Zestawienie to w sposób techniczny obrazuje elastyczność montażową systemu, pozwalającą na dostosowanie odległości płaszcza żaluzji od ściany budynku w zależności od potrzeb konstrukcyjnych lub warstw ocieplenia.

Sposoby montażu prowadnic CUBE:

A. Prowadnica cube wewnątrz kasety osłonowej
B. Prowadnica cube na zewnątrz kasety osłonowej

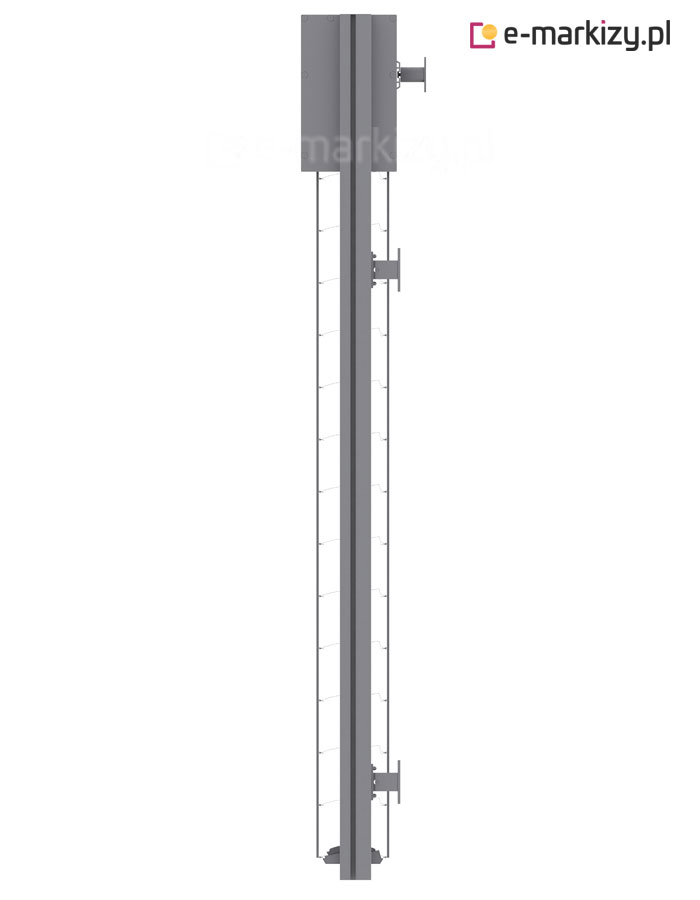

Grafika instruktażowa przedstawiająca system żaluzji fasadowych C80 w trzech różnych ujęciach: technicznym rzucie bocznym, rysunku aksonometrycznym oraz wizualizacji 3D. Po lewej stronie znajduje się uproszczony schemat boczny ukazujący prostokątną kasetę osłonową, z której dołem wyprowadzone są pionowe prowadnice oraz lamelki; strzałka wskazuje na detal połączenia płaszcza żaluzji z mechanizmem jezdnym. Środkowy rysunek to izometryczny widok górnej części systemu, prezentujący zamkniętą kasetę o gładkich ściankach zamontowaną do elewacji za pomocą wspornika dystansowego. Prawa część grafiki to realistyczna wizualizacja 3D kompletnej żaluzji w kolorze antracytowym, z lekko uchylonymi lamelami typu C, osadzonej w kasecie zintegrowanej z prowadnicami bocznymi. Całość zestawienia pozwala na zrozumienie budowy zewnętrznej systemu osłonowego oraz sposobu jego prezentacji od surowego projektu po gotowy produkt.

A. Przykład montażu prowadnic wewnątrz kasety Cube

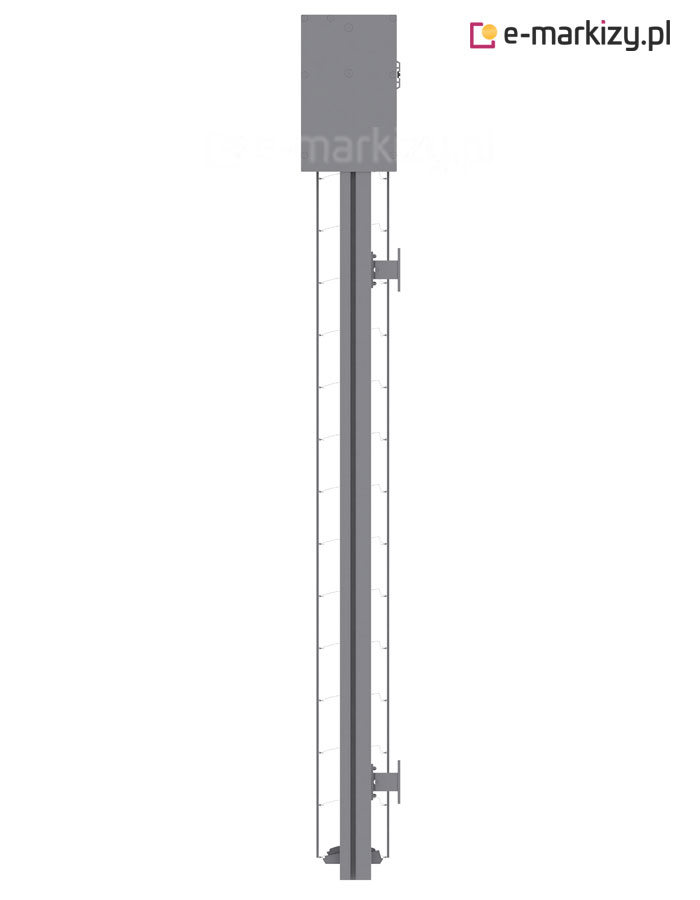

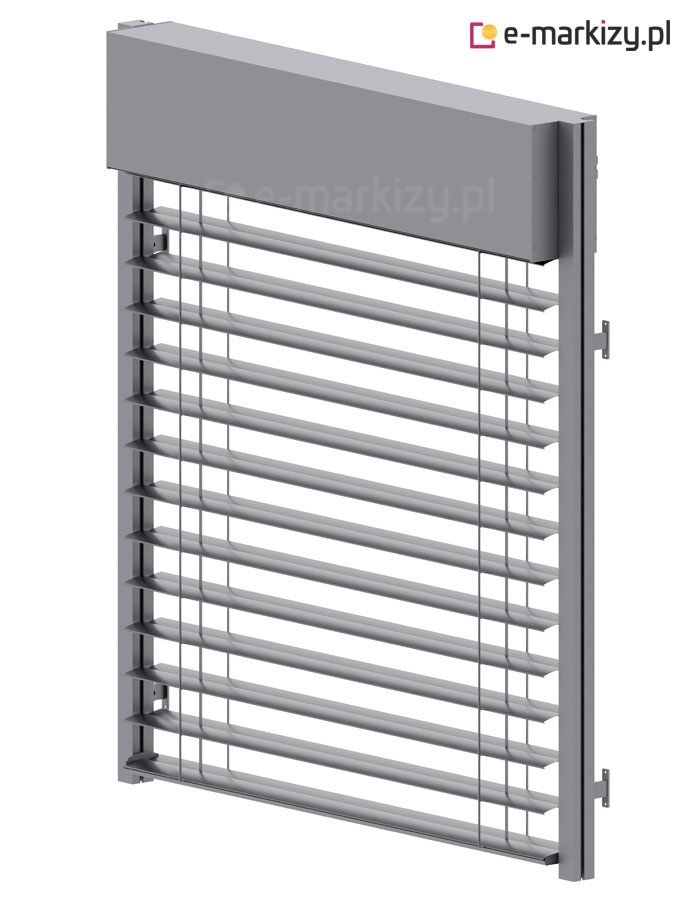

Grafika techniczna prezentująca detale konstrukcyjne systemu żaluzji fasadowej Cube, składająca się z trzech powiązanych ze sobą sekcji wizualnych. Po lewej stronie znajduje się schematyczny rysunek boczny przedstawiający przekrój górnej części prowadnicy w miejscu styku z kasetą osłonową, gdzie strzałka wskazuje na pionowy kanał prowadzący z widocznym użebrowaniem. Środkowa część obrazu to perspektywiczny rysunek liniowy detalu wykończenia, ukazujący sposób przylegania bocznej osłony skrzynki do prowadnicy oraz górne lamele wsunięte w system prowadzenia. Po prawej stronie umieszczono trójwymiarowy render całej żaluzji w kolorze szarym, widoczny w ujęciu izometrycznym. Render przedstawia kompletną osłonę z wydatną, prostopadłościenną kasetą górną, poziomymi lamelami typu Z oraz pionowymi prowadnicami bocznymi wyposażonymi w uchwyty montażowe typu dystansowego. Całość kompozycji służy zobrazowaniu integracji poszczególnych komponentów mechanicznych z estetycznym wykończeniem zewnętrznym systemu.

B. Przykład montażu prowadnic na zewnątrz kasety Cube

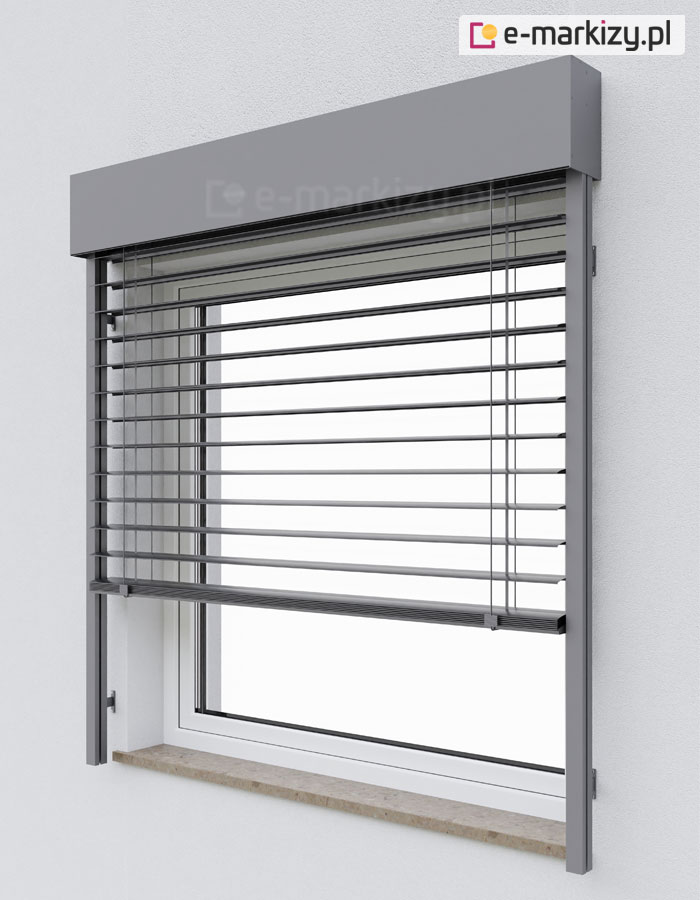

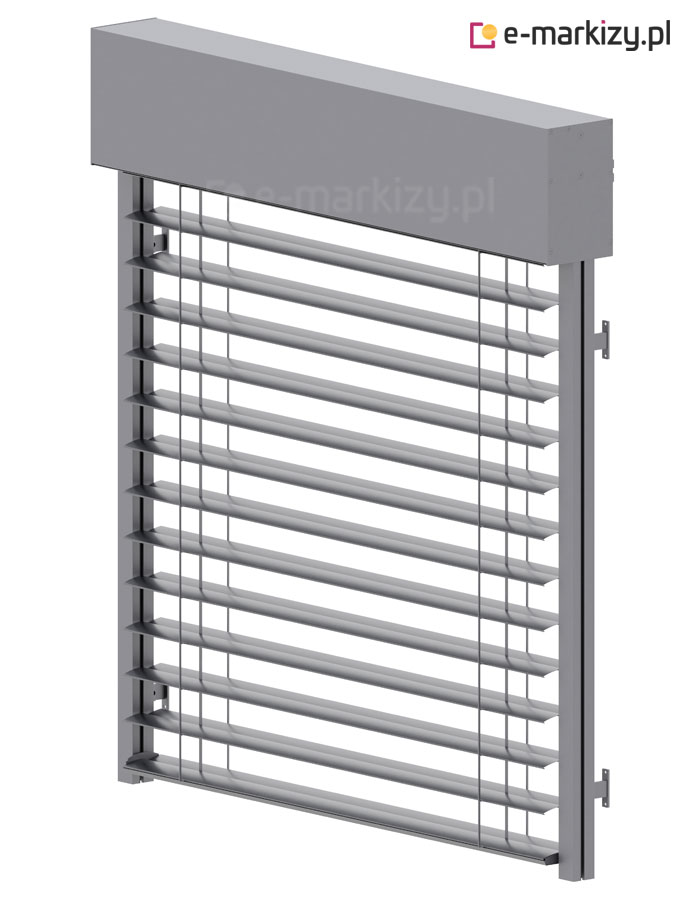

Widok techniczny żaluzji fasadowej Z90 w wariancie Cube, przedstawiony w perspektywie trzy czwarte na neutralnym, jasnym tle. Produkt charakteryzuje się surową, nowoczesną formą i jednolitą kolorystyką w odcieniu matowego aluminium. Dominującym elementem konstrukcyjnym jest masywna, górna maskownica o ostrych krawędziach i prostokątnym przekroju, która pełni rolę osłony dla mechanizmu napędowego i pakietu żaluzji. Z kasety wyprowadzone są pionowe szyny prowadzące, zamontowane po bokach, które zapewniają stabilność ruchomych elementów. Lamele o szerokości 90 milimetrów mają profil przypominający literę Z, co pozwala na niemal całkowite domknięcie i skuteczne zaciemnienie pomieszczenia. Pomiędzy poszczególnymi lamelami widoczne są precyzyjnie poprowadzone tekstylne drabinki oraz taśmy podciągające, które umożliwiają płynną regulację kąta nachylenia piór. Całość systemu wspiera się na solidnych uchwytach montażowych umieszczonych na tylnej części prowadnic, co sugeruje montaż dystansowy do elewacji budynku. Dolna krawędź żaluzji wykończona jest estetyczną listwą zamykającą, która dociąża konstrukcję i zapobiega jej kołysaniu na wietrze.

2. Żaluzja Fasadowa z kasetą osłonową Oval

Rysunek techniczny z wymiarowaniem prezentujący przekrój poprzeczny prowadnicy okrągłej podwójnej oraz detale konstrukcyjne dedykowanej zaślepki dla systemu żaluzji Oval. Po lewej stronie znajduje się schemat aluminiowej prowadnicy o szerokości 48 mm i wysokości 40,3 mm, charakteryzującej się łukowatym wykończeniem zewnętrznym o promieniu R=20,5 mm. Wewnątrz profilu widoczne są cztery gniazda z uszczelkami szczotkowymi oraz centralny mostek usztywniający. Prawa strona grafiki przedstawia zaślepkę prowadnicy okrągłej w rzutach: od przodu, z boku, z góry oraz w widoku izometrycznym. Zaślepka posiada otwór na wkręt dociskowy o średnicy dopasowanej do montażu w dolnej części szyny. Wymiary montażowe elementu to 46 mm wysokości całkowitej oraz podstawa o szerokości 18,6 mm. Całość dokumentacji jest czarno-biała, z wyraźnymi liniami pomocniczymi i opisami technicznymi w języku polskim, precyzującymi parametry fizyczne komponentów.

Elementy systemu Oval

– Prowadnica typu Oval
– Zaślepka prowadnicy Oval
– Dedykowana kaseta osłonowa

Obie prowadnice są prowadnicami modułowymi. Nie ma skrajnych prowadnic standardowo, ponieważ wykorzystując prowadnice cube/oval wykorzystujemy przy skrajnych elementach zaślepkę.

Wyceń Żaluzje C80 Oval Wyceń Żaluzje Z90 Oval

Grafika techniczna prezentująca dwa warianty montażowe żaluzji fasadowej Z90 z kasetą typu Oval, oznaczone literami A i B. Na obu renderach głównych widoczna jest kompletna żaluzja w kolorze szarym, charakteryzująca się obłym, półkolistym wykończeniem górnej maskownicy. Wariant A przedstawia detal boczny, w którym osłona górna kończy się równo z linią prowadnicy, tworząc zwartą bryłę. Wariant B ukazuje konfigurację z wysuniętą kasetą, gdzie boczna pokrywa maskownicy zachodzi poza obrys prowadnicy, co zostało dodatkowo podkreślone na powiększonym schemacie obok. Na powiększeniach widoczne są precyzyjne detale łączenia elementów: półokrągły profil kasety, pionowa szyna prowadząca oraz systemowy uchwyt montażowy dystansowy. Lamele o szerokości 90 mm i profilu Z są równomiernie rozłożone na całej wysokości, a ich stabilizację zapewniają tekstylne drabinki. Całość ilustracji służy pokazaniu różnic w estetyce wykończenia bocznego systemu owalnego w zależności od potrzeb architektonicznych.

Sposoby montażu prowadnic OVAL:

A. Prowadnica oval wewnątrz kasety osłonowej
B. Prowadnica oval na zewnątrz kasety osłonowej

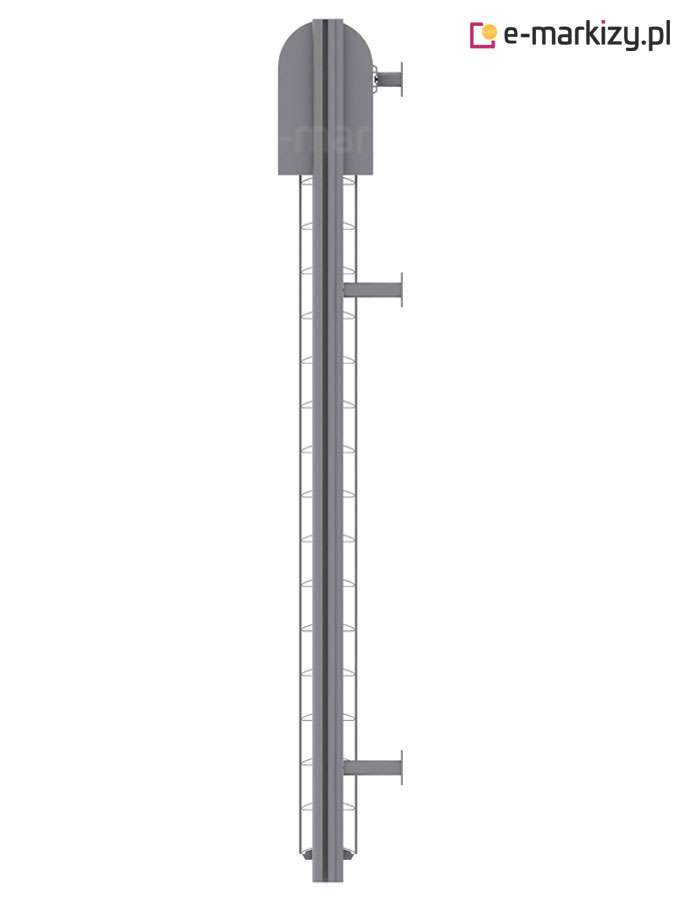

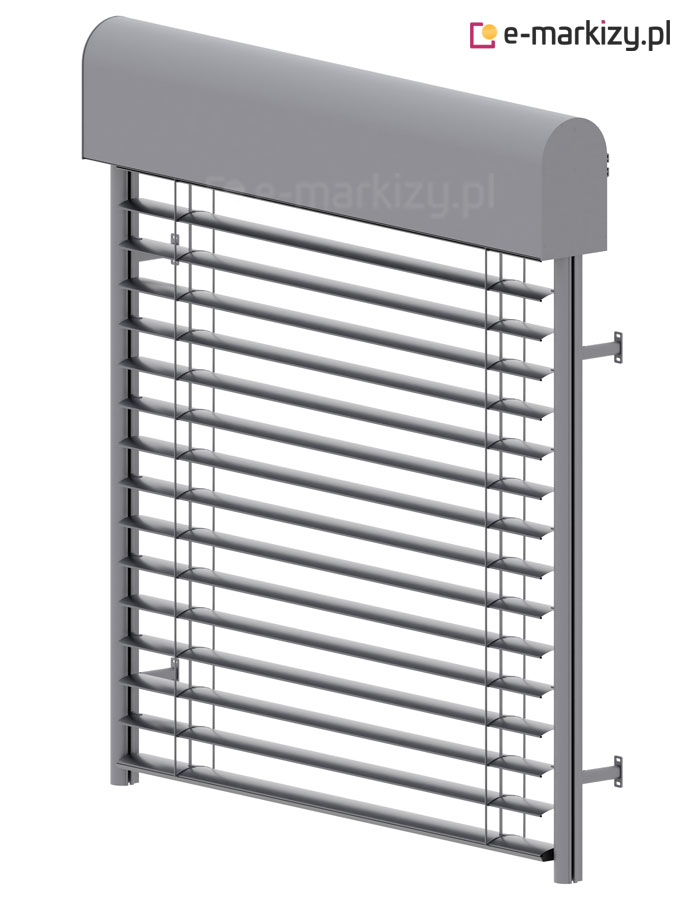

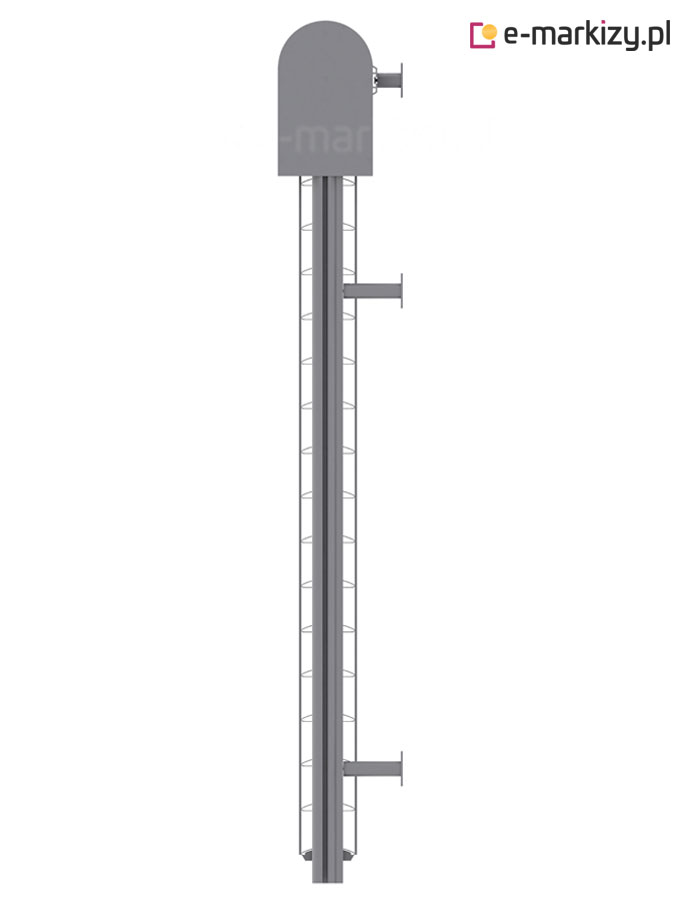

Grafika instruktażowa przedstawiająca system żaluzji fasadowych C80 w wariancie OVAL, zaprezentowana w trzech różnych formach wizualizacji. Po lewej stronie znajduje się techniczny rzut boczny profilu boczka kasety o charakterystycznym, półkolistym zakończeniu górnym, z którego dołem wyprowadzone są pionowe prowadnice wraz z widocznym systemem drabinek. Środkowy rysunek aksonometryczny ukazuje górną część żaluzji w formie liniowej, podkreślając obły kształt osłony górnej oraz sposób montażu bocznego do elewacji za pomocą wspornika dystansowego. Prawa część grafiki to realistyczny model 3D kompletnej żaluzji w kolorze antracytowym, gdzie zaokrąglona kaseta osłonowa współgra z dopasowanymi stylistycznie, obłymi prowadnicami bocznymi. Płaszcz żaluzji na wizualizacji składa się z poziomych lamelek typu C, które są lekko uchylone, ukazując strukturę tekstylnych połączeń. Całość zestawienia służy jako dokumentacja projektowa i wizualna, prezentująca estetykę zaokrąglonego systemu wykończeniowego przeznaczonego do nowoczesnej architektury.

A. Przykład montażu prowadnic wewnątrz kasety Oval

Zestawienie rysunków technicznych i wizualizacji żaluzji fasadowej Z90 w systemie Oval, ukazujące szczegóły konstrukcyjne oraz sposób montażu elementów maskujących. Grafika podzielona jest na trzy części. Lewy panel to schematyczny rysunek boczny, na którym strzałka wskazuje na pionowy kanał prowadnicy osadzony wewnątrz półokrągłego profilu kasety. Środkowa część przedstawia rysunek izometryczny detalu górnego narożnika, eksponując charakterystyczną, obłą formę skrzynki osłonowej (maskownicy) oraz sposób, w jaki pionowa prowadnica o kwadratowym przekroju łączy się z systemem osłonowym. Prawy panel to trójwymiarowy render kompletnej żaluzji w kolorze szarym, pokazujący produkt w pełnej okazałości z półkolistą kasetą górną, poziomymi lamelami typu Z oraz bocznymi prowadnicami wyposażonymi w uchwyty dystansowe. Całość ilustracji ma na celu zaprezentowanie płynnych linii i estetyki wykończenia właściwej dla wariantu Oval, w odróżnieniu od kanciastych form systemu Cube.

B. Przykład montażu prowadnic na zewnątrz kasety Oval

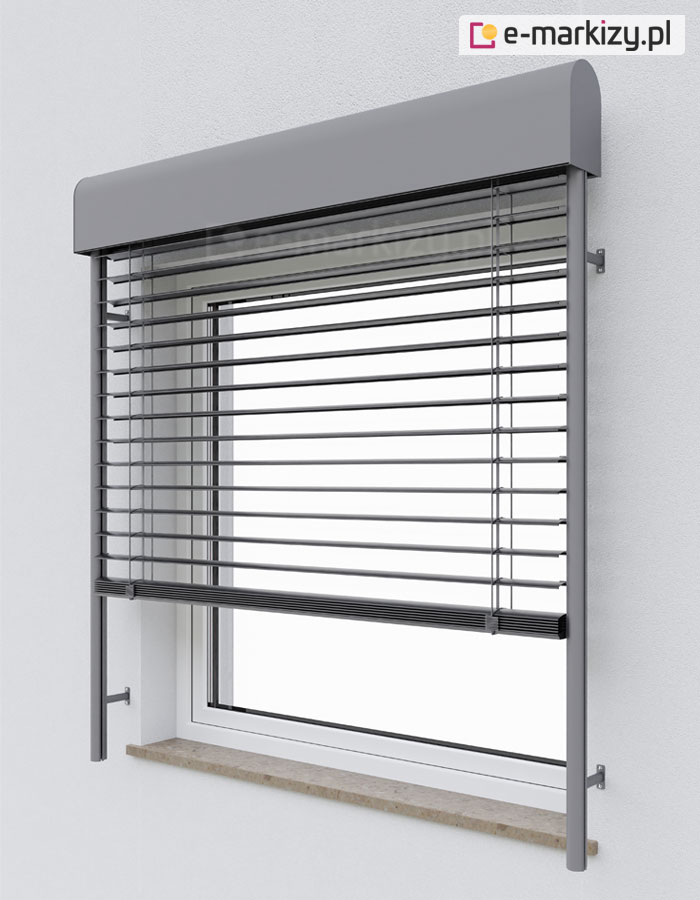

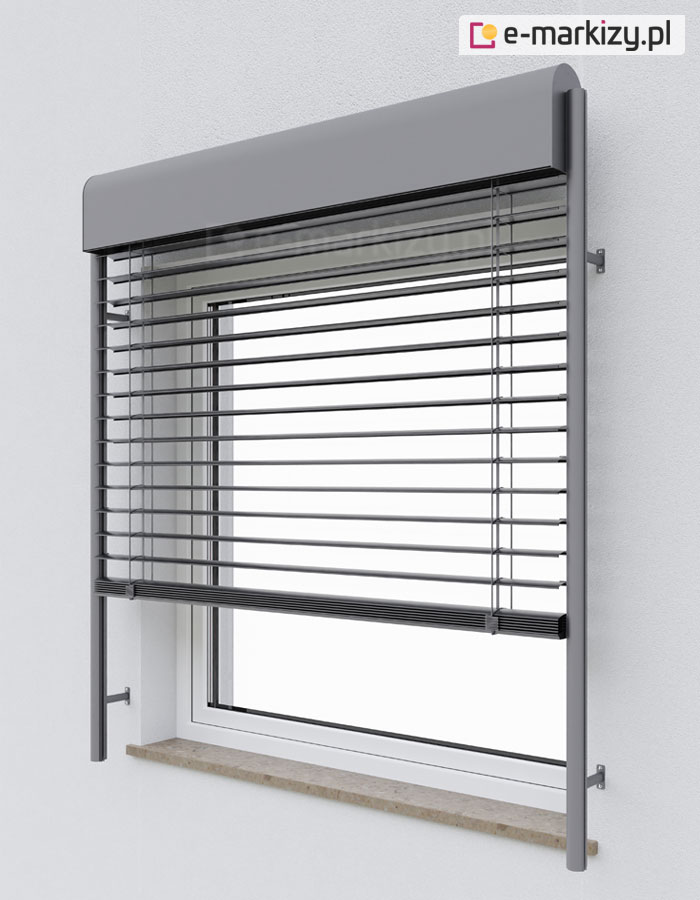

Wizualizacja żaluzji fasadowej C80 Oval przedstawiona pod kątem, co uwydatnia głębię i kształt poszczególnych elementów. Zdjęcie prezentuje antracytową lub ciemnoszarą osłonę zewnętrzną z charakterystyczną, obłą kasetą górną. Lamele o profilu C i szerokości 80 mm są ustawione w pozycji poziomej, ukazując mechanizm drabinek utrzymujących pancerz w równych odstępach. System wyposażony jest w prowadnice boczne montowane do elewacji za pomocą metalowych wsporników dystansowych. Model ten wyróżnia się nowoczesnym designem, gdzie zaokrąglone krawędzie maskownicy harmonizują z pionowymi elementami prowadzącymi.

Strona dotyczy żaluzji fasadowych firmy Aluprof wykonywanych na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby pomiaru i montażu żaluzji w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
