Informacje o prowadnicach żaluzje fasadowe Z90

Żaluzja Z90 może posiadać różnego typu prowadnice boczne: listwowe (najbardziej popularne), podtynkowe, ościeżnicowe.

1. Prowadnice listwowe. Montaż we wnęce

Trójwymiarowy schemat techniczny prezentujący informacje o prowadnicach żaluzje fasadowe Z90. Na grafice przedstawiono system żaluzji fasadowych Z90 w wariancie montażowym Typ 1 – Standard, przeznaczonym do instalacji z wykorzystaniem uchwytów dystansowych. Główna wizualizacja po lewej stronie ukazuje przekrój przez okno z częściowo opuszczonymi lamelami w kształcie litery Z w kolorze antracytowym, które są osadzone w prowadnicach bocznych zamontowanych do glifu okiennego. W środkowej części grafiki znajduje się powiększony detal metalowego wspornika w kształcie litery L, mocującego prowadnicę do ściany, oraz rysunek techniczny z wymiarowaniem i specyfikacją trzech zakresów regulacji wysięgu: od 50 do 70 milimetrów, od 70 do 100 milimetrów oraz od 100 do 145 milimetrów. Rysunek izometryczny uchwytu precyzuje konstrukcję elementu mocującego z podłużnym otworem regulacyjnym o szerokości 12,5 milimetra oraz otworami montażowymi o średnicy 5 milimetrów. Prawa strona obrazu przedstawia pionowy przekrój konstrukcyjny, ilustrujący relację między kasetą górną z mechanizmem napędowym, pakietem lameli a warstwami ściany budynku, w tym ceramicznym pustakiem, izolacją termiczną oraz wielokomorowym profilem okiennym z pakietem szybowym.

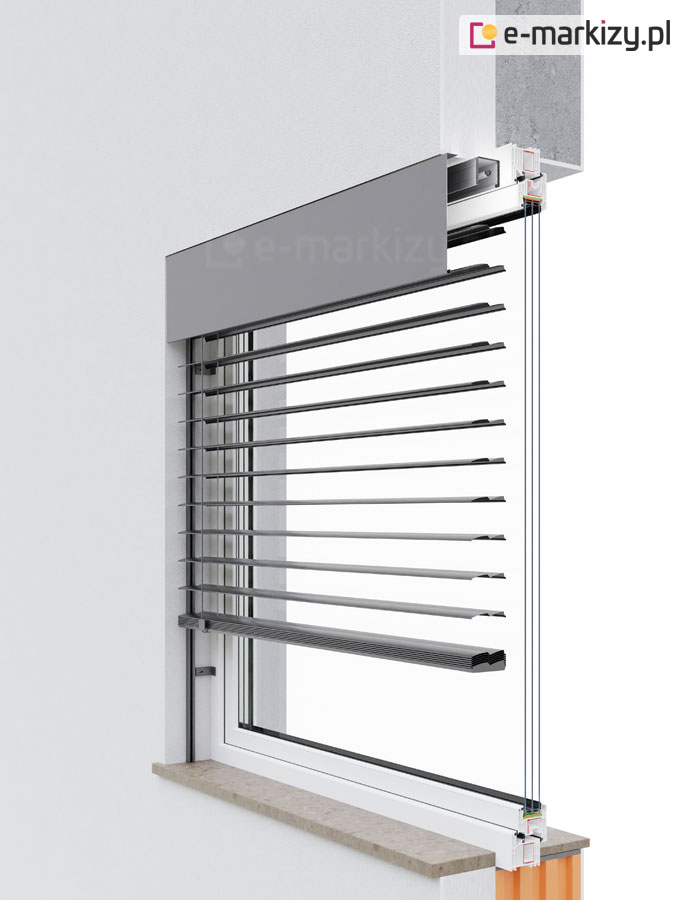

1. Prowadnice listwowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna, za pomocą uchwytów kątowych (można oczywiście użyć też innych dowolnych uchwytów). Uchwyty kątowe, ze względu na swoją kompaktową budowę, doskonale nadają się do stosowania we wnękach okiennych. Uchwyty te posiadają „płynną” regulację i występują w 3 różnych długościach (50-70 | 70-100 | 100-145). W typowych wnękach okiennych, najlepiej sprawdza się uchwyt najniższy tj. 50-70. Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

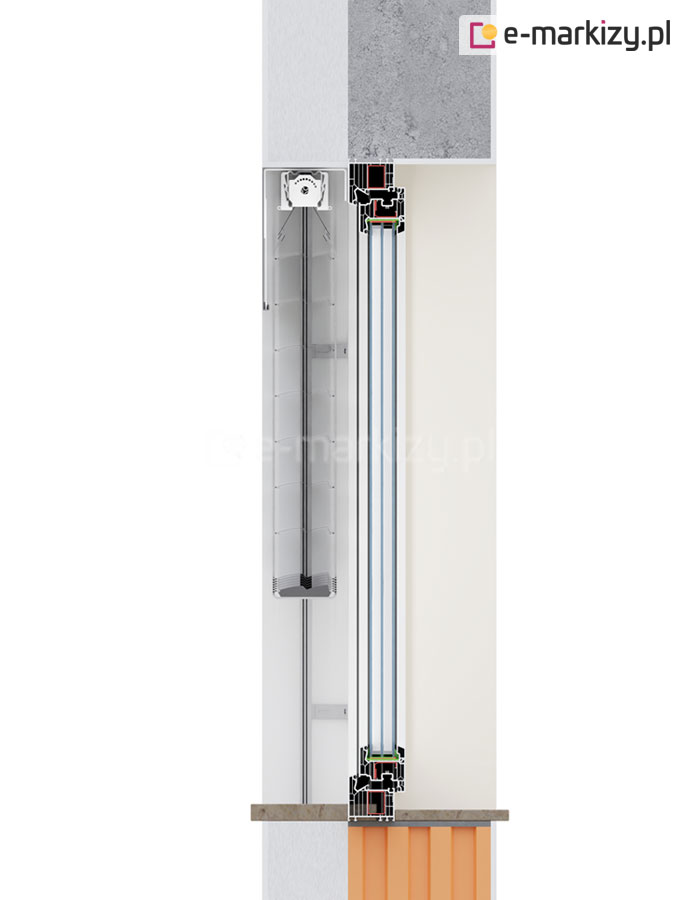

Trójwymiarowa wizualizacja techniczna przedstawiająca montaż żaluzji fasadowej Z90 w świetle wnęki okiennej z wykorzystaniem dedykowanych uchwytów. Na obrazie widoczny jest przekrój przez białą ramę okienną z pakietem trzyszybowym oraz osadzoną nad nią konstrukcję żaluzji. Mechanizm górny wraz z szyną osłonięty jest estetyczną maskownicą (blendą) w kolorze grafitowym, która jest zamontowana bezpośrednio do nadproża wewnątrz wnęki. Aluminiowe lamele o szerokości 90 mm i profilu w kształcie litery Z są częściowo rozwinięte, ukazując ich poziomą strukturę oraz ciemnoszarą kolorystykę. Każda lamela wyposażona jest w uszczelkę wyciszającą, a ich stabilność zapewniają pionowe prowadnice boczne zamontowane do ramy okna za pomocą metalowych uchwytów dystansowych. Przekrój dolny ukazuje osadzenie okna na parapecie zewnętrznym oraz warstwę izolacji termicznej pod oknem w kolorze pomarańczowym. Całość prezentuje nowoczesny system osłonowy zintegrowany z elewacją budynku, kładąc nacisk na detale techniczne takie jak prowadzenie sznurków, drabinek oraz precyzyjne dopasowanie komponentów we wnęce.

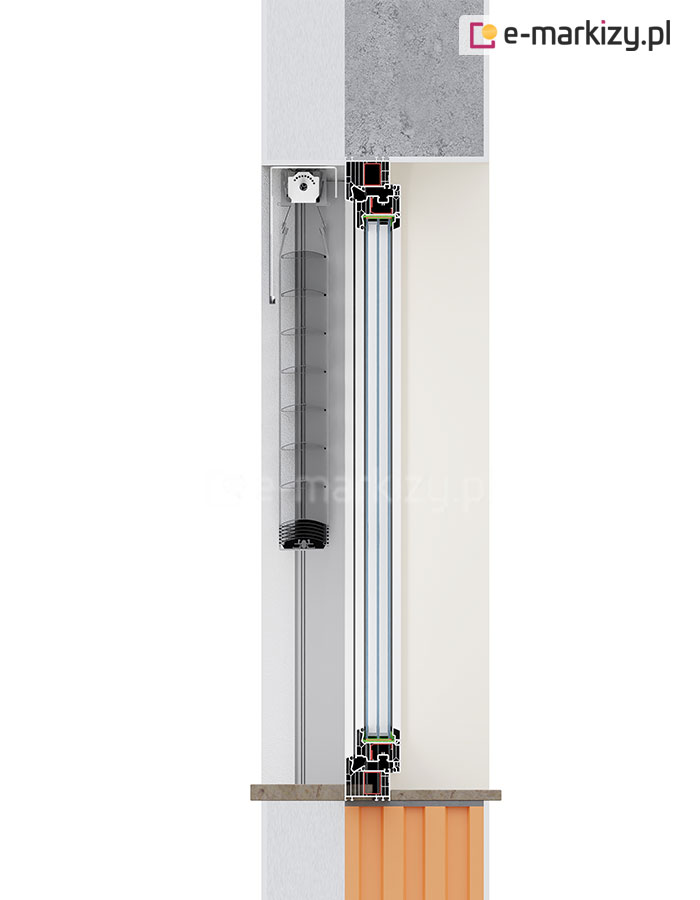

Przekrój techniczny żaluzji fasadowej model Z90 zamontowanej w świetle wnęki okiennej przy użyciu specjalistycznych uchwytów montażowych. Rysunek prezentuje pionowy profil instalacji, na którym widoczne jest potrójne przeszklenie osadzone w wielokomorowej ramie okiennej o ciemnym kolorze profilu. W górnej części wnęki znajduje się mechanizm sterujący z szyną górną, z której wyprowadzona jest tekstylna drabinka oraz tasiemka podciągająca. Poniżej widoczny jest pakiet lamele typu Z o szerokości 90 mm, które są złożone w górnej pozycji. Lamele posiadają charakterystyczne wygięcie w kształcie litery Z oraz uszczelkę wyciszającą na krawędziach. Całość konstrukcji żaluzji jest stabilizowana przez pionową prowadnicę boczną biegnącą wzdłuż ramy okna. W dolnej części przekroju widoczny jest parapet zewnętrzny oraz element izolacyjny elewacji w kolorze pomarańczowym umieszczony pod ramą okienną. Schemat precyzyjnie obrazuje relację przestrzenną między pakietem żaluzji, prowadnicą a elementami konstrukcyjnymi ściany i stolarki otworowej, podkreślając techniczne aspekty montażu wnękowego.

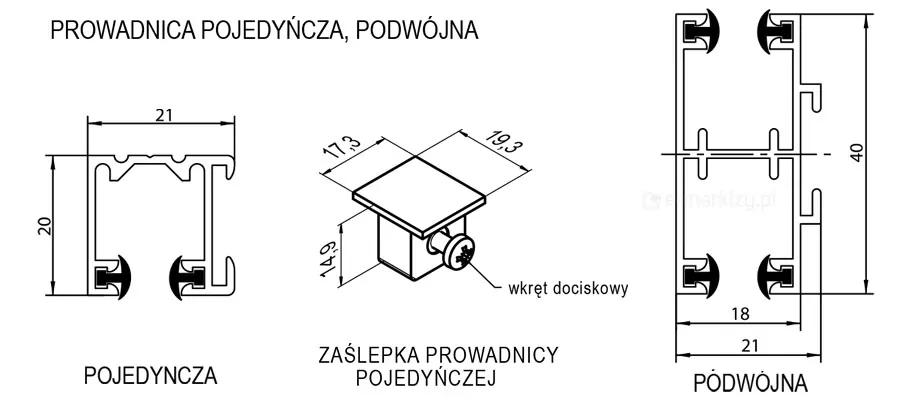

Rysunek techniczny prezentujący schematy i wymiarowanie dwóch rodzajów prowadnic aluminiowych stosowanych w systemach żaluzji fasadowych – pojedynczej oraz podwójnej – wraz z dedykowanym elementem wykończeniowym. Po lewej stronie widoczny jest przekrój poprzeczny prowadnicy pojedynczej o szerokości 21 mm i wysokości 20 mm, wyposażonej w dwie czarne uszczelki szczotkowe osadzone u dołu profilu. W centralnej części grafiki znajduje się trójwymiarowy model zaślepki prowadnicy pojedynczej o wymiarach wierzchu 17,3 mm na 19,3 mm i wysokości 14,9 mm, z zaznaczonym wkrętem dociskowym służącym do stabilnego montażu. Prawa strona rysunku przedstawia przekrój prowadnicy podwójnej, która składa się z dwóch połączonych komór o łącznej wysokości 40 mm i szerokości profilu 21 mm (z rozstawem wewnętrznym 18 mm), posiadającej łącznie cztery uszczelki szczotkowe. Dokumentacja techniczna precyzyjnie określa parametry geometryczne elementów, które są niezbędne do prawidłowego spasowania mechanizmu prowadzącego z lamelami żaluzji w instalacjach wielomodułowych lub standardowych.

2. Prowadnice listwowe. Montaż we wnęce

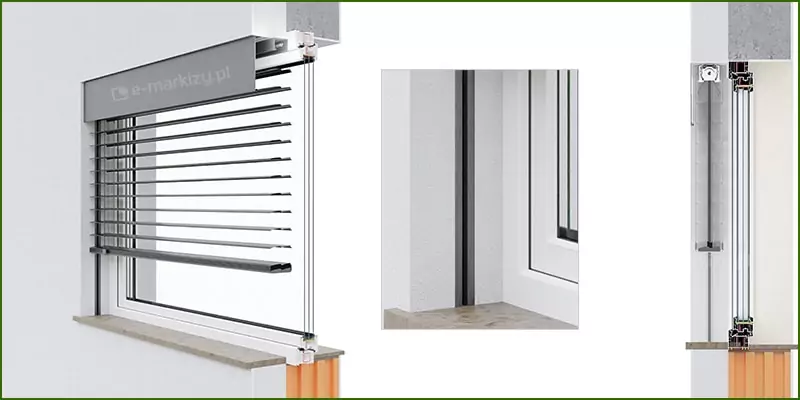

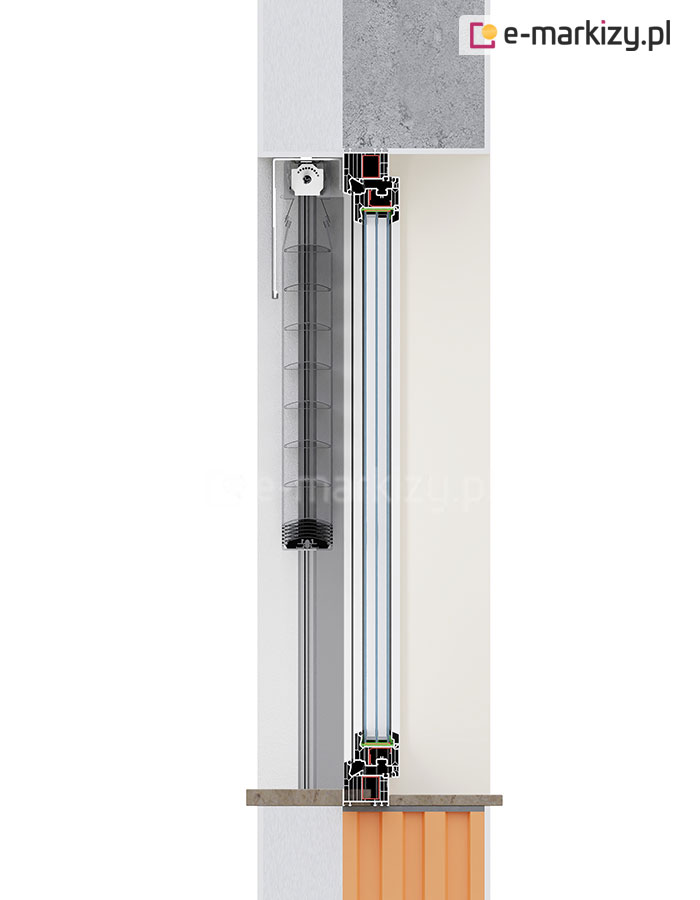

Trójwymiarowy model techniczny żaluzji fasadowej Z90 w systemie podtynkowym, prezentujący wariant z prowadnicami bocznymi wpuszczanymi w izolację budynku. Główna wizualizacja po lewej stronie pokazuje przekrój przez otwór okienny, w którym antracytowe lamele o kształcie litery Z są opuszczone do połowy wysokości okna, a górna szyna wraz z pakietem zebranych lameli jest całkowicie ukryta w dedykowanej kasecie pod tynkiem. Środkowy kadr stanowi powiększenie detalu wnęki okiennej, na którym widać pionową szynę prowadzącą w kolorze ciemnoszarym, estetycznie wkomponowaną w narożnik glifu, co eliminuje widoczność elementów montażowych z zewnątrz. Prawa część grafiki przedstawia rzut pionowy, szczegółowo obrazujący warstwy konstrukcyjne: od ceramicznego pustaka ściany nośnej, przez grubą warstwę termoizolacji z osadzoną skrzynką żaluzji, aż po wielokomorowy profil ramy okiennej z pakietem szybowym, przy którym lamele pracują w bliskiej odległości, zapewniając optymalną barierę cieplną.

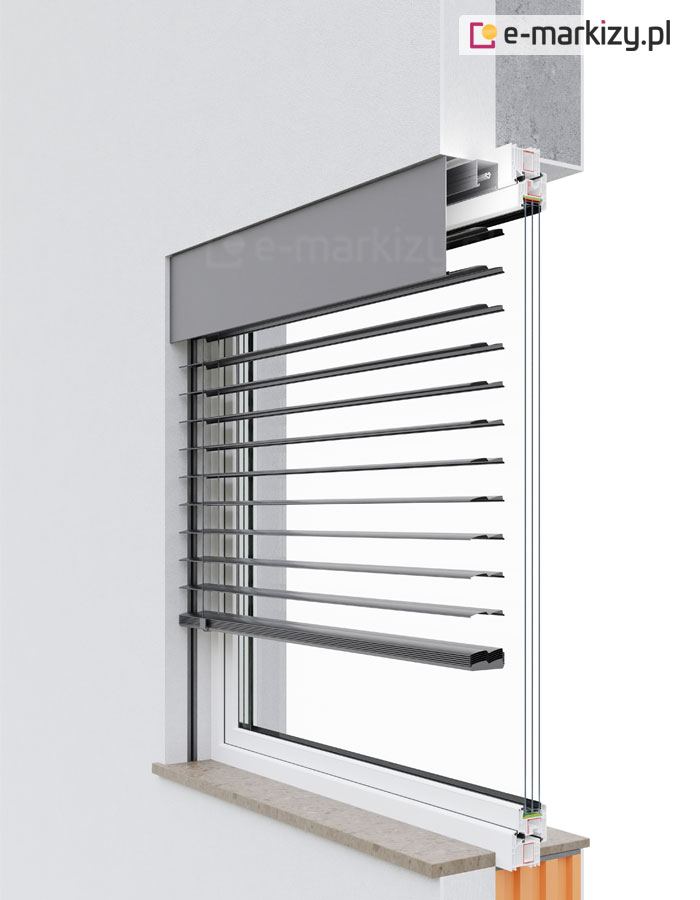

2. Prowadnice listwowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna bez uchwytów. Prowadnice przykręcamy bezpośrednio do boku wnęki. Nawiercenia prowadnic wykonujemy we własnym zakresie co ułatwi nam montaż. Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

Trójwymiarowy model techniczny w perspektywie ukazuje żaluzję fasadową Z90 zamontowaną nawierzchniowo we wnęce okiennej, prezentując sposób nachodzenia osłony na otwór okienny. Konstrukcja opiera się na górnej szynie nośnej, która wraz z mechanizmem obrotowym i zwijającym jest w całości osłonięta przez frontową blachę maskującą o gładkiej powierzchni, wykończoną w kolorze szarym. Lamele o wyraźnym profilu w kształcie litery Z są częściowo rozwinięte i ustawione pod kątem, co demonstruje ich funkcję regulacji dopływu światła do wnętrza. Dolna listwa dociążająca, dopasowana kolorystycznie do reszty pancerza, stabilizuje żaluzję na jej dolnej krawędzi. Całość systemu porusza się wzdłuż smukłych prowadnic bocznych, które są zamontowane do ramy okiennej. Okno o białych profilach PCV wyposażone jest w pakiet trzech szyb, a przekrój przez dolną ramę pokazuje osadzenie konstrukcji na parapecie zewnętrznym wykonanym z konglomeratu lub kamienia. Pod parapetem widoczna jest struktura ściany z charakterystycznym pomarańczowym ociepleniem lub bloczkiem. Wizualizacja ta precyzyjnie ilustruje, jak zewnętrzna żaluzja fasadowa integruje się z fasadą budynku, tworząc jednolitą i funkcjonalną barierę przeciwsłoneczną przed przeszkleniem, jednocześnie zachowując dostęp techniczny do podzespołów od strony zewnętrznej elewacji.

Przekrój techniczny żaluzji fasadowej Z90 prezentuje sposób montażu osłony we wnęce okiennej z wykorzystaniem aluminiowej blachy osłonowej. Na schemacie wyraźnie widać, że górna szyna żaluzji wraz z mechanizmem obrotowym jest przytwierdzona bezpośrednio do górnej części wnęki za pomocą uchwytów mocujących. Od strony zewnętrznej mechanizm oraz pakiet podciągniętych lameli są osłonięte gładką blachą maskującą w kształcie litery L, która chroni komponenty przed warunkami atmosferycznymi i domyka estetycznie górną krawędź otworu okiennego. Lamele o profilu Z są pokazane w pozycji złożonej pod szyną górną, co pozwala zaobserwować ich gęste upakowanie oraz precyzyjne wyprofilowanie krawędzi. Poniżej pakietu lameli przebiega pionowa prowadnica boczna, która jest zamontowana do ramy okiennej, zapewniając stabilne prowadzenie żaluzji podczas pracy. Okno w przekroju posiada nowoczesny pakiet trzyszybowy oraz wielokomorowy profil ramy, a cała konstrukcja osadzona jest w świetle muru z widoczną warstwą izolacji nad oknem. Dolna sekcja rysunku przedstawia styk ramy z zewnętrznym parapetem oraz fragment dekoracyjnej elewacji o pionowym ryflowaniu w kolorze pomarańczowym. Ilustracja w sposób szczegółowy oddaje techniczne aspekty instalacji natynkowej we wnęce, gdzie wszystkie elementy systemu są zamontowane przed stolarką, zachowując dostęp serwisowy do mechanizmu od strony zewnętrznej.

3. Prowadnice podtynkowe. Montaż we wnęce

Specjalistyczny rysunek techniczny i wizualizacja 3D żaluzji fasadowej Z90 ukazująca wariant montażu podtynkowego z prowadnicą boczną odsuniętą od ramy okna i zamocowaną do glifu. Główny widok po lewej stronie obrazuje konstrukcję żaluzji w kolorze antracytowym z widocznym mechanizmem podnoszącym, zintegrowanym z nadprożem budynku. Centralne zbliżenie fotograficzne skupia się na detalu montażowym, gdzie pionowy profil prowadzący jest osadzony bezpośrednio w warstwie tynku wnęki okiennej, tworząc dystans między prowadnicą a ramą okna, co jest charakterystyczne dla montażu w świetle otworu. Prawy schemat przekrojowy detaliuje budowę warstwową ściany z betonu i ceramiki, pozycję kasety zintegrowanej z ociepleniem oraz pionową linię pracy lameli Z90, które zapewniają pełne domknięcie i skuteczną ochronę przeciwsłoneczną pakietu szybowego.

3. Prowadnice podtynkowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna, natomiast prowadnice występują w wersji podtynkowej. Składają się z 2 części, dzięki temu mamy możliwość szybkiego demontażu listwy pcv (po której porusza się trzpień lamela). W tym wariancie, szerokość mierzymy między prowadnicami (czyli szerokość wnęki), natomiast wysokość to całkowita wartość systemu.

Trójwymiarowy przekrój techniczny żaluzji fasadowej Z90, obrazujący integrację osłony z nadprożem i strukturą ściany budynku. Wizualizacja przedstawia okno z białymi profilami PVC i pakietem trzyszybowym, nad którym w warstwie tynku wnęki zamocowana została żaluzja z blachą osłonową od frontu. Antracytowe lamele o wyraźnym profilu w kształcie litery Z są opuszczone, a ich konstrukcja opiera się na pionowych prowadnicach bocznych zlicowanych z krawędzią glifu okiennego. Przekrój muru ukazuje betonowe nadproże, biały tynk elewacyjny oraz pomarańczowe pustaki ceramiczne stanowiące bazę pod zewnętrzny parapet o strukturze jasnego kamienia. Górna część rysunku eksponuje otwartą komorę kasety, w której widoczna jest szyna z mechanizmem napędowym i początkiem pakietu lameli, co podkreśla bezinwazyjny wizualnie charakter montażu podtynkowego, gdzie po całkowitym podniesieniu żaluzja staje się niewidoczna na elewacji.

Trójwymiarowy schemat techniczny w rzucie bocznym prezentujący przekrój pionowy żaluzji fasadowej Z90 z prowadnicami podtynkowymi. Na grafice przedstawiono szczegółową strukturę montażową, w której szyna górna i mechanizm napędowy jest całkowicie schowany pod blachą osłonową. Antracytowe lamele o profilu w kształcie litery Z są opuszczone i ustawione w pozycji otwartej, ukazując system tekstylnych drabinek i tasiemek sterujących. Przekrój muru uwidacznia betonowe nadproże, białą strukturę tynku oraz pomarańczowe pustaki ceramiczne znajdujące się poniżej linii okna. Samo okno zostało przedstawione z detalami profilu ramy oraz pakietem trzyszybowym, a u jego podstawy widoczny jest jasny parapet zewnętrzny. Prowadnica boczna żaluzji przebiega pionowo w bliskiej odległości od ramy okiennej, zapewniając stabilne prowadzenie dolnej belki obciążającej, która domyka pancerz nad parapetem.

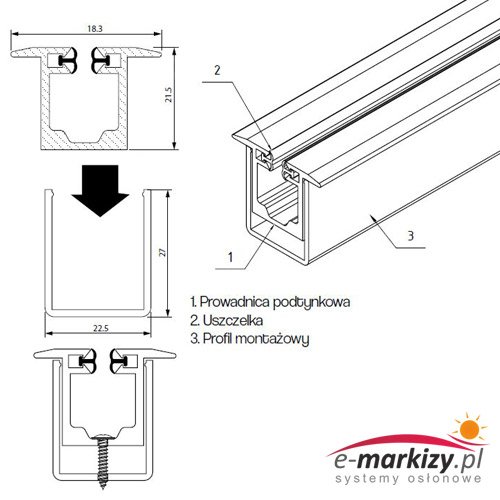

Rysunek techniczny o charakterze montażowym prezentujący poszczególne komponenty systemu prowadzenia podtynkowego żaluzji fasadowych wraz z ich wymiarowaniem. Grafika składa się z rzutu aksonometrycznego oraz trzech schematycznych przekrojów poprzecznych obrazujących proces składania elementów. Na schemacie wyszczególniono prowadnicę podtynkową o wysokości 21,5 mm i szerokości górnej krawędzi 18,3 mm, wyposażoną w dwie szczotkowe uszczelki wyciszające zapobiegające hałasowaniu lameli podczas wiatru. Prowadnica ta jest wsuwana, zgodnie z kierunkiem wskazanym przez czarną strzałkę, w aluminiowy profil montażowy w kształcie litery U o wysokości 27 mm i szerokości zewnętrznej 22,5 mm. Ostatni z rysunków przekrojowych pokazuje kompletny, złożony moduł, w którym prowadnica jest osadzona wewnątrz profilu montażowego i przykręcona od spodu za pomocą wkręta. Poszczególne części zostały ponumerowane i opisane w legendzie jako prowadnica podtynkowa, uszczelka oraz profil montażowy. Całość dokumentacji przedstawia sposób integracji szyny prowadzącej z elewacją budynku w sposób dyskretny, umożliwiający całkowite ukrycie elementów konstrukcyjnych pod warstwą tynku.

4. Prowadnice ościeżnicowe. Montaż we wnęce

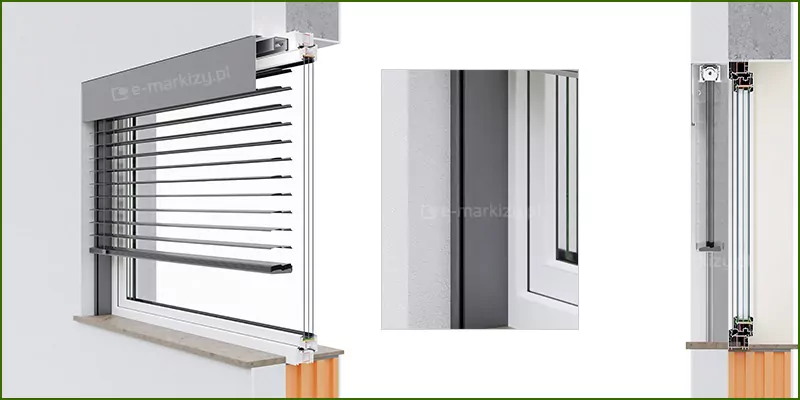

Trójwymiarowy przekrój techniczny prezentujący montaż podtynkowy żaluzji fasadowej Z90 w strukturze elewacji budynku. Na lewej części grafiki widoczny jest model żaluzji z aluminiowymi lamelami w kolorze ciemnoszarym, które są częściowo podciągnięte pod maskownicę ukrytą w warstwie ocieplenia nad otworem okiennym. Przekrój poprzeczny przez okno i ścianę ujawnia szczegóły konstrukcyjne, w tym profil ramy okiennej, pakiet trzyszybowy oraz osadzenie prowadnicy bocznej bezpośrednio we wnęce okiennej. Środkowy kadr to powiększenie detalu styku prowadnicy z białą ramą okna oraz wykończeniem tynku, podkreślające estetyczne i minimalistyczne dopasowanie komponentów systemu. Prawa strona grafiki przedstawia rzut pionowy całego układu, na którym widać umiejscowienie mechanizmu napędowego w kasecie górnej, prowadzenie tekstylnych drabinek podtrzymujących lamele oraz relację żaluzji do muru wykonanego z pomarańczowych pustaków ceramicznych i zewnętrznej warstwy izolacji termicznej.

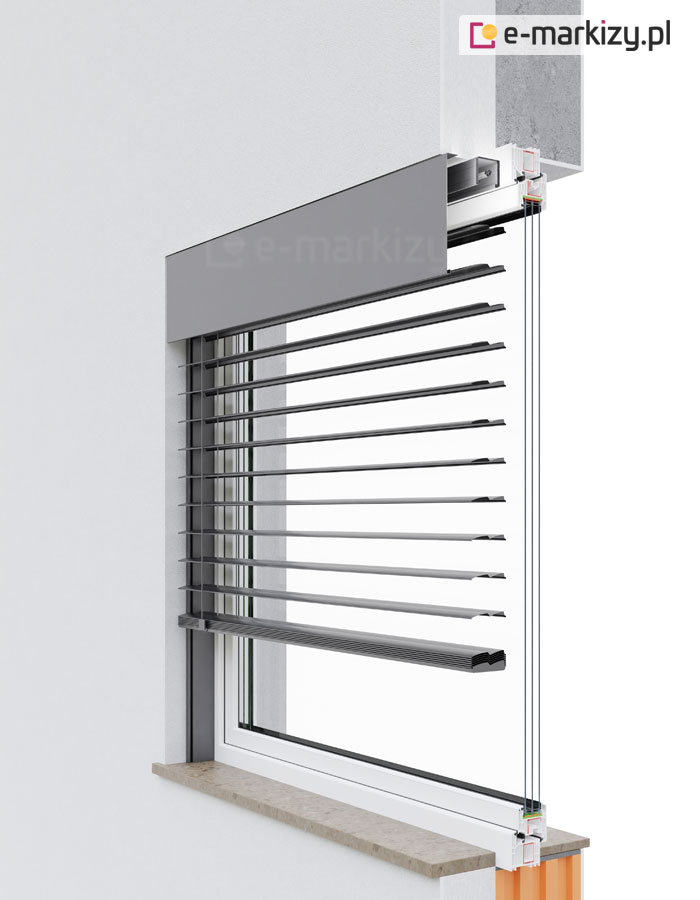

4. Prowadnice ościeżnicowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna, bezpośrednio, za pomocą specjalnych prowadnic ościeżnicowych. Prowadnice malowane są pod kolor konstrukcji. Składają się z 2 części, dzięki temu mamy możliwość szybkiego demontażu listwy pcv (po której porusza się trzpień lamela). Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

Trójwymiarowy przekrój architektoniczny prezentujący żaluzję fasadową Z90 w systemie podtynkowym, w którym kaseta osłonowa jest całkowicie ukryta pod warstwą tynku elewacyjnego. Na wizualizacji widać konstrukcję okna z białymi profilami PVC oraz pakietem trzyszybowym, osadzoną w murze z pomarańczowych pustaków ceramicznych, zwieńczonym betonowym nadprożem. Antracytowe lamele o profilu w kształcie litery Z są opuszczone do około 3/4 wysokości okna, a ich dolna belka obciążająca znajduje się nad zewnętrznym, kamiennym parapetem w kolorze jasnobeżowym. Przekrój ujawnia mechanizm napędowy umieszczony w szynie górnej, schowanej wewnątrz aluminiowej skrzynki, która jest zlicowana z płaszczyzną ściany zewnętrznej. Prowadnica boczna żaluzji jest zamontowana w sposób minimalistyczny we wnęce okiennej, zapewniając stabilne prowadzenie pancerza i estetyczne wykończenie styku osłony z elewacją budynku.

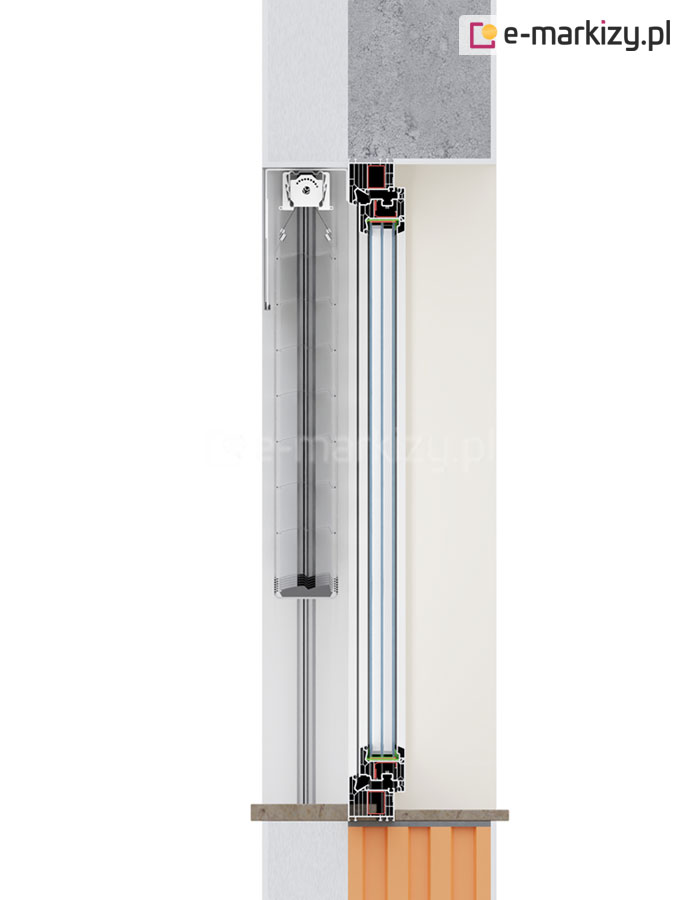

Trójwymiarowy schemat techniczny w rzucie pionowym przedstawiający przekrój przez żaluzję fasadową Z90 w systemie podtynkowym. Na grafice widoczna jest konstrukcja ściany budynku, w której górna szyna żaluzji wraz z mechanizmem napędowym i zebranym pakietem lameli została w całości zabudowana wewnątrz warstwy izolacji termicznej, powyżej nadproża okiennego. Lamele o profilu w kształcie litery Z są opuszczone, tworząc pionową barierę przeciwsłoneczną równoległą do płaszczyzny okna. Przekrój detaliuje budowę otworu okiennego, w tym wielokomorowy profil ramy, pakiet trzech szyb oraz system uszczelnień. Ściana nośna została zobrazowana za pomocą szarego bloku betonowego w części górnej oraz pomarańczowych pustaków ceramicznych u podstawy, pod zewnętrznym parapetem. Prowadnica boczna żaluzji jest zamontowana w sposób zlicowany z płaszczyzną glifu, co zapewnia minimalistyczny wygląd elewacji i eliminuje widoczne elementy montażowe.

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny prowadnicy aluminiowej stosowanej w systemach żaluzji fasadowych wraz z naniesionym wymiarowaniem w milimetrach. Profil ma kształt prostokątny o całkowitej szerokości 84,6 mm oraz wysokości 20 mm, z wyraźnie wydzieloną komorą główną oraz częścią funkcyjną przeznaczoną do prowadzenia mechanizmu żaluzji. Wewnątrz prowadnicy widoczna jest komora z dodatkową wkładką uszczelniającą o szerokości wewnętrznej 14,5 mm, w której znajduje się kanał dla trzpienia prowadzącego o maksymalnej średnicy 10 mm. Na schemacie zaznaczono kluczowe odległości montażowe: 62 mm od krawędzi zewnętrznej do osi pierwszej ścianki działowej oraz 72,5 mm do osi kanału prowadzącego. Konstrukcja profilu posiada charakterystyczne wyprofilowania krawędzi oraz wewnętrzne żebrowania wzmacniające, które zapewniają sztywność elementu. Całość dokumentacji technicznej przygotowana jest w formie czarno-białego schematu inżynieryjnego, umożliwiającego precyzyjne rozplanowanie montażu osłony względem stolarki okiennej.

5. Prowadnice listwowe. Montaż poza wnęką

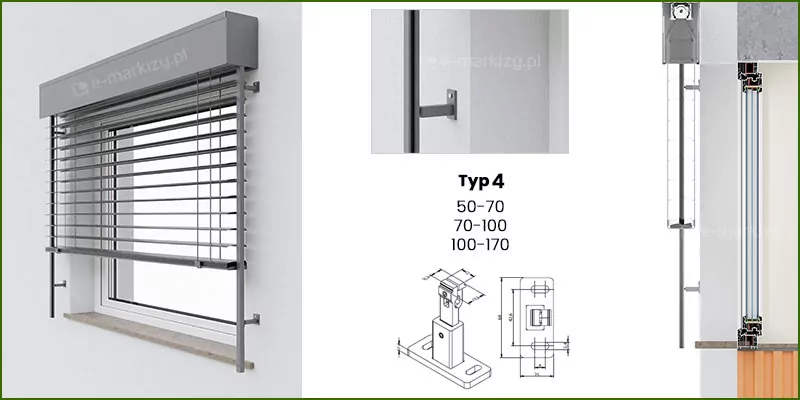

Schemat techniczny i wizualizacja zewnętrznych żaluzji fasadowych Z90 w wariancie montażowym Typ 4 przedstawiający system osłony okiennej w kolorze antracytowym. Na głównej grafice po lewej stronie widoczna jest zamontowana żaluzja z aluminiowymi lamelami w kształcie litery Z, które są częściowo otwarte, osadzone w prowadnicach bocznych i zwieńczone górną kasetą osłonową o prostokątnym przekroju. Środkowa część obrazu zawiera zbliżenie na detal mocowania prowadnicy do elewacji za pomocą metalowego wspornika dystansowego oraz rysunek techniczny uchwytu montażowego z podanymi zakresami regulacji długości wynoszącymi kolejno od 50 do 70 milimetrów, od 70 do 100 milimetrów oraz od 100 do 170 milimetrów. Rysunek izometryczny uchwytu ukazuje konstrukcję podstawy z otworami fasolkowymi oraz mechanizm zaciskowy trzpienia prowadnicy. Po prawej stronie znajduje się przekrój pionowy przez mur i okno, który ilustruje sposób osadzenia kasety żaluzji względem nadproża oraz równoległe prowadzenie lameli względem pakietu szybowego z wyraźnie zaznaczonymi punktami kotwienia wsporników w warstwie ocieplenia budynku.

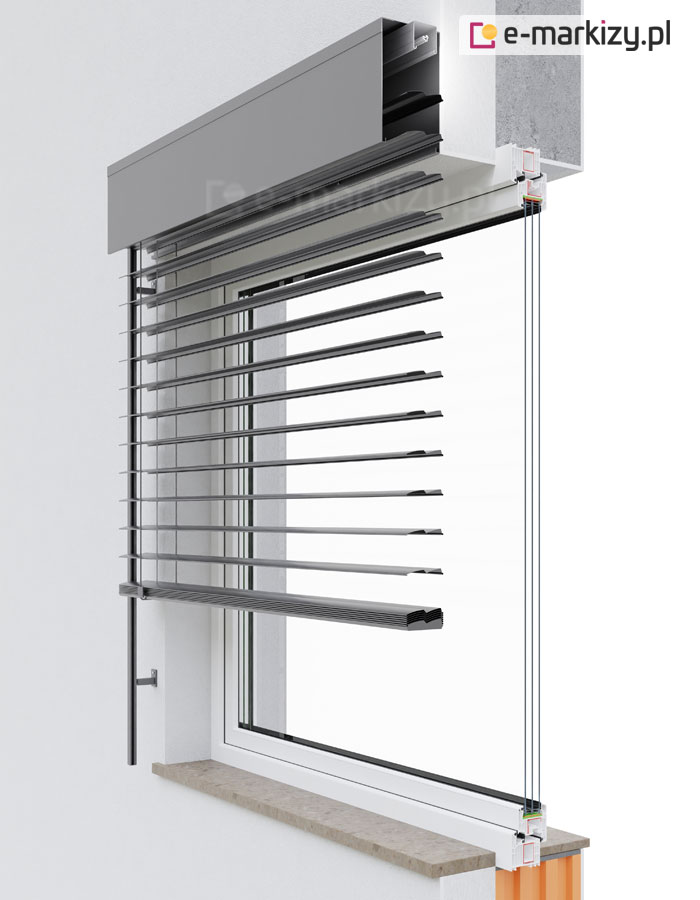

5. Prowadnice listwowe. Montaż poza wnęką – w tym wariancie i przykładzie, żaluzja montowana jest poza wnęką, za pomocą uchwytów kątowych (można oczywiście użyć też innych dowolnych uchwytów). Uchwyty proste wykorzystujemy głównie przy montażu prowadnic listwowych do fasady budynku. Duża podstawa uchwytu umożliwia pewne mocowania np. to tynku elewacji. Przy montażu żaluzji w jednej płaszczyźnie, używa się wyłącznie uchwytów z regulacją standard tj. 50-70mm. Uchwyty z większą regulacją (70-100 oraz 100-170) używane są w skrajnych przypadkach. Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

Trójwymiarowa wizualizacja techniczna prezentująca montaż żaluzji fasadowej Z90 w systemie natynkowym z wykorzystaniem prowadnic odsuniętych od elewacji. Na grafice przedstawiono przekrój poprzeczny przez otwór okienny, w którym antracytowe lamele o wyraźnym profilu w kształcie litery Z są częściowo opuszczone, odsłaniając górną część pakietu szybowego. Aluminiowa kaseta osłonowa o prostokątnym przekroju jest zamontowana bezpośrednio na zewnętrznej ścianie budynku, powyżej linii nadproża wykonanego z betonu. Pionowa prowadnica boczna jest stabilizowana za pomocą metalowego wspornika dystansowego typu Standard, który zapewnia wolną przestrzeń między pancerzem żaluzji a białą ramą okienną. Przekrój muru ukazuje strukturę z pomarańczowych pustaków ceramicznych, warstwę białego tynku oraz precyzyjne osadzenie okna z pakietem trzyszybowym. Całość konstrukcji spoczywa wizualnie na jasnym, kamiennym parapecie zewnętrznym, podkreślając nowoczesny charakter instalacji osłonowej.

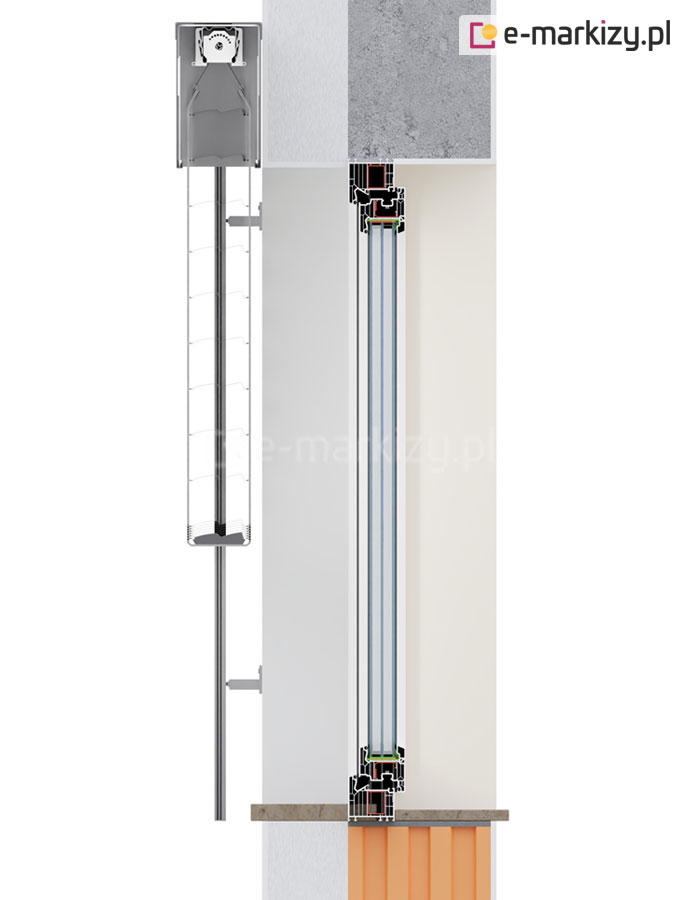

Schemat techniczny przedstawiający przekrój pionowy żaluzji fasadowej Z90 zamontowanej natynkowo na elewacji budynku. Głównym elementem grafiki jest detal konstrukcyjny ukazujący relację osłony przeciwsłonecznej względem ściany i otworu okiennego. W górnej części widoczna jest aluminiowa kaseta osłonowa o prostokątnym profilu, wewnątrz której znajduje się mechanizm napędowy oraz zwinięty pakiet lameli. Poniżej kasety przebiega pionowa prowadnica, zamocowana do zewnętrznej ściany budynku za pomocą dwóch metalowych uchwytów dystansowych typu Typ 4 Standard, rozmieszczonych w górnej i dolnej części ramy. Przekrój muru ukazuje warstwową strukturę obiektu, składającą się z betonu zbrojonego w strefie nadproża, białej warstwy tynku zewnętrznego oraz pomarańczowych pustaków ceramicznych u podstawy. Okno osadzone w murze posiada wielokomorowy profil ramy w kolorze ciemnym oraz pakiet trzyszybowy. Całość instalacji dopełnia zewnętrzny parapet kamienny o jasnej barwie, nad którym kończy się linia prowadnicy żaluzji.

Informacje o prowadnicach żaluzje fasadowe Z90

Schematyczna ilustracja techniczna prezentująca budowę modułowej żaluzji fasadowej o układzie dwusekcyjnym, przedstawiona w widoku od czoła. Centralnym punktem konstrukcji jest pionowa prowadnica modułowa oznaczona literą B, która przebiega dokładnie przez środek osłony, dzieląc szeroki płat poziomych lameli na dwa równe segmenty. Prowadnica ta została wyróżniona na rysunku jaskrawym zielonym kolorem, co podkreśla jej funkcję stabilizującą i rozdzielającą. Nad płaszczyzną lameli w kolorze ciemnego antracytu znajduje się jednolita, prostokątna blacha osłonowa oznaczona literą A, która skrywa górną szynę nośną oraz mechanizmy sterujące. Odnośniki tekstowe, umieszczone nad i pod grafiką, łączą się z poszczególnymi elementami za pomocą cienkich, łamanych linii w kolorze zielonym, wskazując precyzyjnie na górną maskownicę oraz centralną szynę prowadzącą. Lamele żaluzji są ułożone równolegle, tworząc gęstą strukturę poziomą, a ich krawędzie boczne są wykończone pionowymi elementami domykającymi obrys urządzenia. Całość prezentacji wykonana jest na czystym, białym tle, co pozwala na wyraźne wyeksponowanie detali technicznych i proporcji komponentów osłony fasadowej.

Dwie żaluzje fasadowe na wspólnej prowadnicy

Techniczna ilustracja przedstawiająca budowę zewnętrznej żaluzji fasadowej w widoku od frontu, z wyszczególnieniem jej kluczowych komponentów konstrukcyjnych. Głównym elementem widocznym w górnej części jest blacha osłonowa oznaczona literą A, która pełni funkcję estetycznej maskownicy dla mechanizmu zwijającego oraz szyny nośnej. Poniżej osłony znajduje się gęsty układ poziomych lameli w kolorze antracytowym, które tworzą płaszczyznę osłonną żaluzji. Pionową stabilizację oraz precyzyjne prowadzenie lameli zapewniają prowadnice modułowe oznaczone literą B, które na rysunku zostały wyróżnione kolorem zielonym dla lepszej widoczności ich rozmieszczenia. System składa się z dwóch skrajnych prowadnic oraz dwóch środkowych, co sugeruje konstrukcję o znacznej szerokości, wymagającą dodatkowego wsparcia w części centralnej. Odnośniki tekstowe połączone są cienkimi zielonymi liniami z konkretnymi częściami produktu, wskazując precyzyjnie na blachę osłonową u góry oraz pionowe szyny prowadzące przebiegające przez całą wysokość żaluzji. Całość grafiki prezentuje produkt w sposób przejrzysty i schematyczny na jednolitym białym tle, podkreślając nowoczesny design i modułowość systemu fasadowego.

Trzy żaluzje fasadowe na wspólnych prowadnicach

Montaż żaluzji fasadowych na prowadnicy modułowej

Jeśli zamawiasz żaluzje w wersji modułowej podwójnej lub potrójnej, to domyślnie otrzymasz wspólne opcjonalne blachy osłonowe A* oraz wewnętrzne prowadnice modułowe B.

Jest możliwość zamówienia systemu z oddzielnymi prowadnicami oraz z podzieloną blachą osłonową.

* Należy mieć na uwadze, że maksymalna szerokość blachy to 400cm, jeśli zamawiasz szerokość całego modułu powyżej tego wymiaru, blacha będzie dzielona, a nie wspólna

Strona dotyczy żaluzji fasadowych firmy Aluprof wykonywanych na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby pomiaru i montażu żaluzji w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
