Informacje o prowadnicach żaluzje fasadowe C80

Żaluzja c80 może posiadać różnego typu prowadnice aluminiowe boczne: listwowe (najbardziej popularne), podtynkowe, ościeżnicowe.

1. Prowadnice listwowe. Montaż we wnęce

Zbiorcza infografika techniczna prezentująca system żaluzji fasadowej C80 z lamelami w kształcie litery C, montowanej do ramy okiennej za pomocą uchwytów typu Standard. Główna część obrazu po lewej stronie to trójwymiarowa wizualizacja przekroju okna z częściowo opuszczonym pancerzem żaluzji w kolorze antracytowym. Widoczna jest szyna górna osłonięta gładką blendą oraz pionowe prowadnice przymocowane do białego profilu okiennego. W centralnej części grafiki znajduje się zbliżenie na metalowy uchwyt dystansowy montowany do ramy oraz informacja tekstowa „Typ 1 – Standard” wraz z dostępnymi zakresami długości: 50-70, 70-100 oraz 100-145. Poniżej umieszczono schematyczny rysunek techniczny wspornika z naniesionymi wymiarami w milimetrach, takimi jak szerokość 25 mm oraz rozstaw otworów montażowych. Prawa strona grafiki przedstawia czysty pionowy przekrój konstrukcyjny, obrazujący ułożenie złożonego pakietu lamele względem nadproża oraz relację prowadnicy bocznej do płaszczyzny potrójnego pakietu szybowego. Całość ilustruje techniczne aspekty instalacji wnękowej, podkreślając dystans między osłoną a stolarką zapewniany przez systemowe uchwyty.

1. Prowadnice listwowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna, za pomocą uchwytów kątowych (można oczywiście użyć też innych dowolnych uchwytów). Uchwyty kątowe, ze względu na swoją kompaktową budowę, doskonale nadają się do stosowania we wnękach okiennych. Uchwyty te posiadają „płynną” regulację i występują w 3 różnych długościach (50-70 | 70-100 | 100-145). W typowych wnękach okiennych, najlepiej sprawdza się uchwyt najniższy tj. 50-70. Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

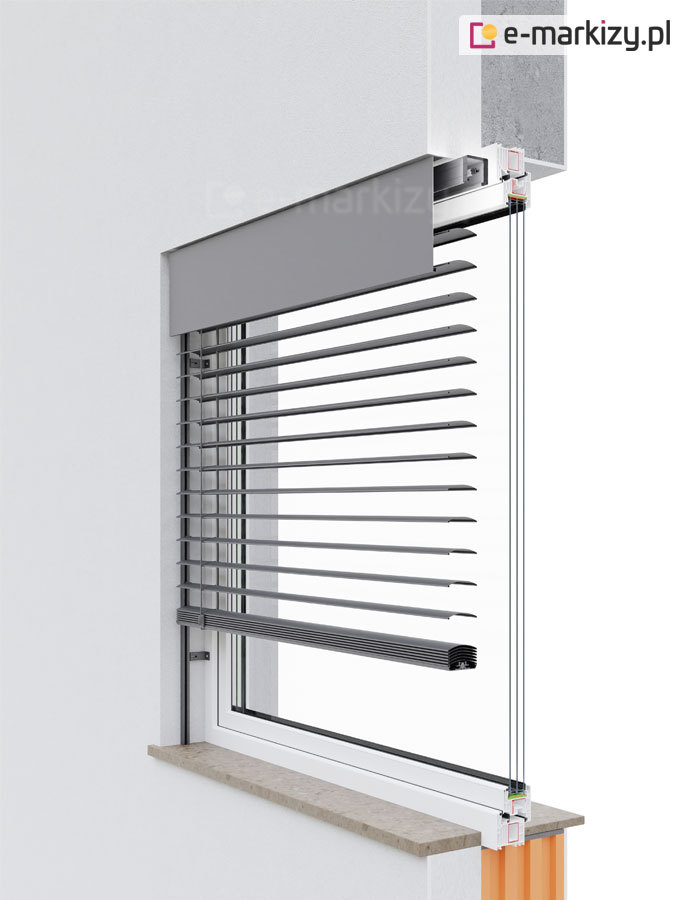

Trójwymiarowa wizualizacja techniczna żaluzji fasadowej w ujęciu perspektywicznym, prezentująca sposób montażu oraz funkcjonowanie osłony na nowoczesnym oknie. Grafika przedstawia system z góry i z boku, co pozwala na wgląd w przekrój ramy okiennej PCV oraz pakietu szybowego. Żaluzja w kolorze antracytowym posiada szerokie, profilowane lamele ustawione pod kątem, co demonstruje funkcję regulacji dopływu światła do wnętrza. Górna część mechanizmu jest schowana za estetyczną maskownicą (blendą) montowaną na zewnątrz wnęki okiennej. Na wizualizacji wyraźnie widać pionowe prowadnice zamocowane do ościeża za pomocą metalowych wsporników, które stabilizują dolną listwę obciążającą oraz poszczególne stopnie żaluzji. Całość osadzona jest w białej elewacji budynku, a dolna krawędź otworu okiennego wykończona jest kamiennym parapetem zewnętrznym, pod którym widoczna jest struktura muru z pustaka ceramicznego. Zdjęcie doskonale ilustruje wizualny efekt końcowy montażu żaluzji fasadowej oraz jej relację przestrzenną względem fasady i przeszklenia.

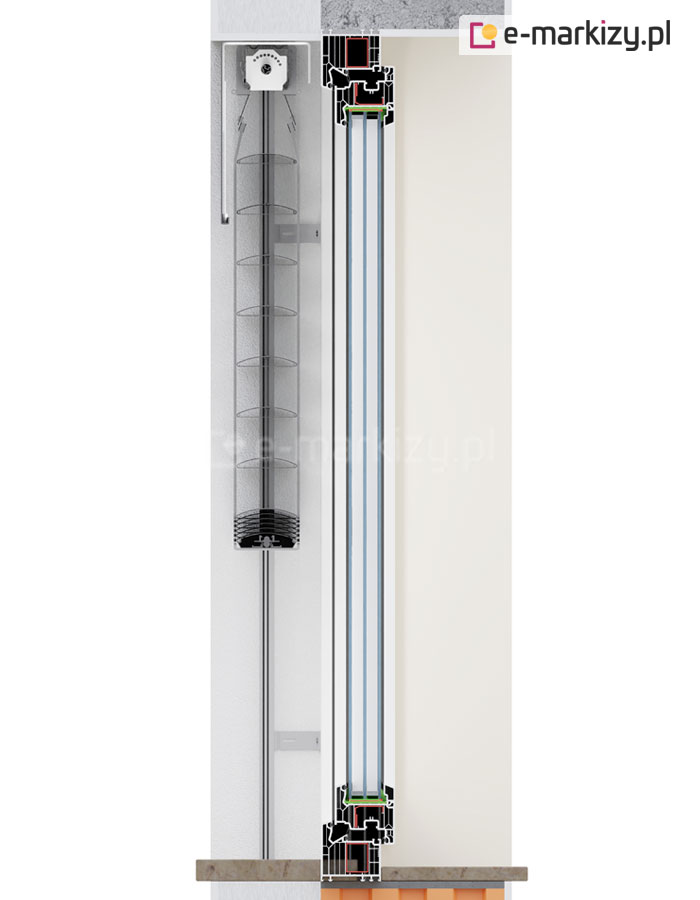

Rysunek techniczny przedstawia pionowy przekrój konstrukcyjny żaluzji fasadowej z lamelami o profilu C80, zainstalowanej w świetle wnęki okiennej przy użyciu uchwytów montażowych. Centralnym elementem grafiki jest nowoczesna stolarka okienna z potrójnym pakietem szybowym, osadzona w wielokomorowej, ciemnej ramie. Nad oknem, w górnej części wnęki, znajduje się mechanizm sterujący z szyną górną, zamontowany pod betonowym nadprożem. Z mechanizmu wyprowadzona jest tekstylna drabinka utrzymująca pakiet lameli o szerokości 80 mm, które są złożone w górnej pozycji, tworząc zwarty pakiet pod szyną. Lamele posiadają charakterystyczny, zaokrąglony profil w kształcie litery C. Wzdłuż ramy okiennej biegnie pionowa prowadnica boczna, która jest odsunięta od profilu okna za pomocą metalowych uchwytów dystansowych, zapewniając stabilne prowadzenie żaluzji. Dolna krawędź okna spoczywa na kamiennym parapecie zewnętrznym, pod którym widoczny jest element termoizolacyjny w kolorze pomarańczowym. Przekrój precyzyjnie ilustruje wzajemne położenie wszystkich komponentów systemu osłonowego względem elementów konstrukcyjnych budynku i stolarki, kładąc nacisk na detale techniczne montażu wnękowego z zachowaniem odpowiedniej cyrkulacji powietrza między żaluzją a szybą.

Rysunek techniczny prezentujący schematy i wymiarowanie dwóch rodzajów prowadnic aluminiowych stosowanych w systemach żaluzji fasadowych – pojedynczej oraz podwójnej – wraz z dedykowanym elementem wykończeniowym. Po lewej stronie widoczny jest przekrój poprzeczny prowadnicy pojedynczej o szerokości 21 mm i wysokości 20 mm, wyposażonej w dwie czarne uszczelki szczotkowe osadzone u dołu profilu. W centralnej części grafiki znajduje się trójwymiarowy model zaślepki prowadnicy pojedynczej o wymiarach wierzchu 17,3 mm na 19,3 mm i wysokości 14,9 mm, z zaznaczonym wkrętem dociskowym służącym do stabilnego montażu. Prawa strona rysunku przedstawia przekrój prowadnicy podwójnej, która składa się z dwóch połączonych komór o łącznej wysokości 40 mm i szerokości profilu 21 mm (z rozstawem wewnętrznym 18 mm), posiadającej łącznie cztery uszczelki szczotkowe. Dokumentacja techniczna precyzyjnie określa parametry geometryczne elementów, które są niezbędne do prawidłowego spasowania mechanizmu prowadzącego z lamelami żaluzji w instalacjach wielomodułowych lub standardowych.

2. Prowadnice listwowe. Montaż we wnęce

Zbiorcza infografika techniczna prezentująca system żaluzji fasadowej C80 z lamelami o profilu w kształcie litery C, przeznaczony do montażu we wnęce okiennej. Po lewej stronie grafiki znajduje się trójwymiarowa wizualizacja przekroju okna, na której widać antracytowe lamele częściowo zasłaniające potrójne przeszklenie osadzone w białej ramie. Mechanizm górny żaluzji wraz z szyną jest ukryty za estetyczną, płaską blendą osłonową w kolorze grafitowym. W centralnej części obrazu umieszczono powiększenie detalu bocznego, pokazujące prowadnicę zamontowaną wewnątrz wnęki, która stabilizuje ruch lamel. Prawa strona grafiki przedstawia czysty schemat przekroju pionowego, ilustrujący ułożenie pakietu żaluzji w nadprożu oraz precyzyjne prowadzenie pancerza względem linii elewacji i okna. Wizualizacja podkreśla kompaktowy charakter instalacji wnękowej, w której wszystkie elementy prowadzące są dyskretnie wkomponowane w światło otworu okiennego, zapewniając skuteczną ochronę przeciwsłoneczną i nowoczesny wygląd fasady budynku.

2. Prowadnice listwowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna bez uchwytów. Prowadnice przykręcamy bezpośrednio do boku wnęki. Nawiercenia prowadnic wykonujemy we własnym zakresie co ułatwi nam montaż. Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

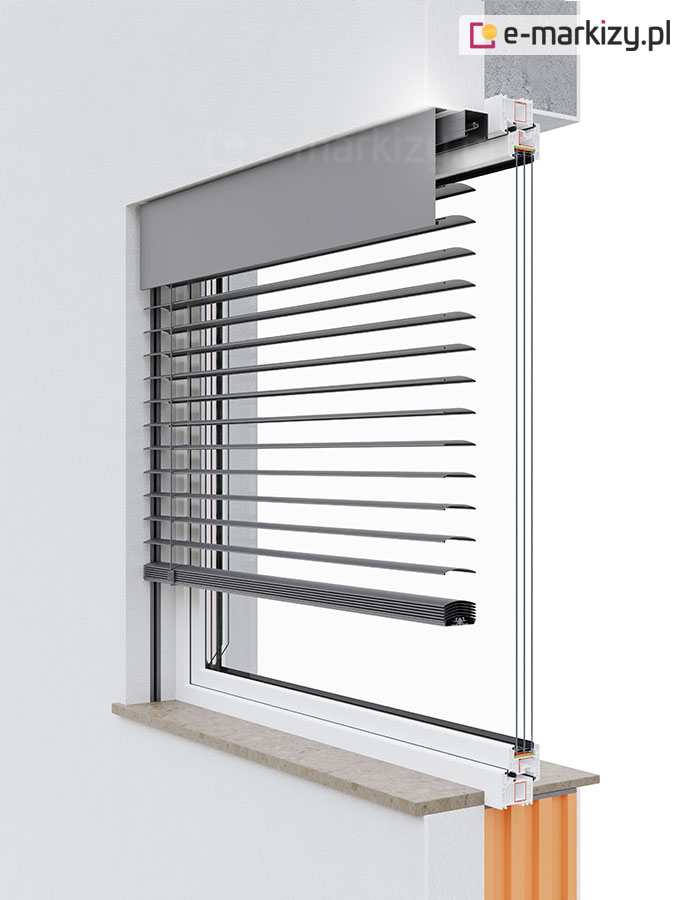

Perspektywiczny rysunek techniczny przedstawiający system żaluzji fasadowej w ujęciu trzy czwarte, ukazujący relację osłony zewnętrznej względem warstw konstrukcyjnych budynku. Na grafice widoczna jest szara żaluzja z precyzyjnie wyprofilowanymi lamelami o wygiętym kształcie, które są połączone tekstylnymi drabinkami i zakończone masywną listwą dolną. Mechanizm górny, zawierający szynę i wał napędowy, jest osłonięty prostokątną blendą aluminiową w kolorze szarym, zamontowaną natynkowo nad ościeżem. Przekrój okna prezentuje biały profil ramy wykonany z tworzywa sztucznego z widocznym systemem uszczelek oraz pakietem trzech szyb przedzielonych ramkami dystansowymi. Po lewej stronie otworu okiennego zainstalowana jest pionowa prowadnica boczna, utwierdzona do muru za pomocą systemowych wsporników. Detal architektoniczny obejmuje również betonowe nadproże, zewnętrzny parapet o teksturze imitującej kamień oraz przekrój ściany nośnej z pustaka ceramicznego w kolorze pomarańczowym z charakterystycznym układem komór. Całość ilustracji służy jako schemat poglądowy poprawnej instalacji żaluzji zewnętrznej, podkreślając estetykę nowoczesnej stolarki oraz funkcjonalność osłon fasadowych.

Przekrój techniczny żaluzji fasadowej C80 zamontowanej we wnęce okiennej z zastosowaniem blachy osłonowej, przedstawiający szczegółowy schemat konstrukcyjny w pionowym rzucie bocznym. Na rysunku widoczna jest struktura ściany budynku z wyraźnie zaznaczonym nadprożem oraz warstwą izolacji termicznej. Do zewnętrznej warstwy elewacji zamocowana została szyna górna z wałem nawojowym i systemem tekstylnych drabinek podtrzymujących lamele. Pakiet lameli żaluzji fasadowej jest przedstawiony w pozycji częściowo podciągniętej, co pozwala dostrzec ich wygięty, aerodynamiczny profil oraz sposób, w jaki układają się względem siebie. Poniżej blachy osłaniającej część lameli widoczna jest pionowa prowadnica boczna stabilizująca pracę osłony. Żaluzja jest zamontowana po zewnętrznej stronie nowoczesnego okna z pakietem trzyszybowym, osadzonego w profilu ramy o złożonej strukturze komorowej z widocznymi uszczelkami. W dolnej części schematu znajduje się zewnętrzny parapet aluminiowy oraz wewnętrzny podokiennik, a także fragment muru wykonanego z pustaka ceramicznego z pionowymi drążeniami, co ilustruje prawidłowe rozwiązanie detalu architektonicznego eliminującego mostki cieplne przy montażu żaluzji fasadowej.

3. Prowadnice podtynkowe. Montaż we wnęce

Zbiorcza infografika techniczna prezentująca informacje o prowadnicach żaluzje fasadowe. Na grafice przedstawiono system żaluzji fasadowej C80 z lamelami o profilu w kształcie litery C, wyposażony w prowadnice podtynkowe do zabudowy w elewacji. Po lewej stronie grafiki znajduje się trójwymiarowa wizualizacja przekroju okna z zamontowaną żaluzją w kolorze antracytowym, gdzie maskownica górna osłania pakiet lamele, a pionowe prowadnice są niemal niewidoczne, zlicowane z płaszczyzną wnęki okiennej. W centralnej części obrazu umieszczono zbliżenie na detal boczny, obrazujący sposób osadzenia profilu prowadnicy w warstwie ocieplenia i tynku, co zapewnia minimalistyczny i nowoczesny wygląd bez wystających elementów montażowych. Prawa strona grafiki przedstawia schematyczny przekrój pionowy całego systemu, ukazujący ułożenie szyny górnej w nadprożu oraz precyzyjne prowadzenie pancerza żaluzji wzdłuż ramy okiennej z pakietem trzyszybowym. Pod oknem widoczny jest przekrój przez parapet zewnętrzny oraz pomarańczową warstwę izolacji termicznej. Całość ilustracji podkreśla funkcjonalność i estetykę rozwiązań podtynkowych, które pozwalają na całkowite ukrycie elementów konstrukcyjnych żaluzji w strukturze ściany budynku.

3. Prowadnice podtynkowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna, natomiast prowadnice występują w wersji podtynkowej. Składają się z 2 części, dzięki temu mamy możliwość szybkiego demontażu listwy pcv (po której porusza się trzpień lamela). W tym wariancie, szerokość mierzymy między prowadnicami (czyli szerokość wnęki), natomiast wysokość to całkowita wartość systemu.

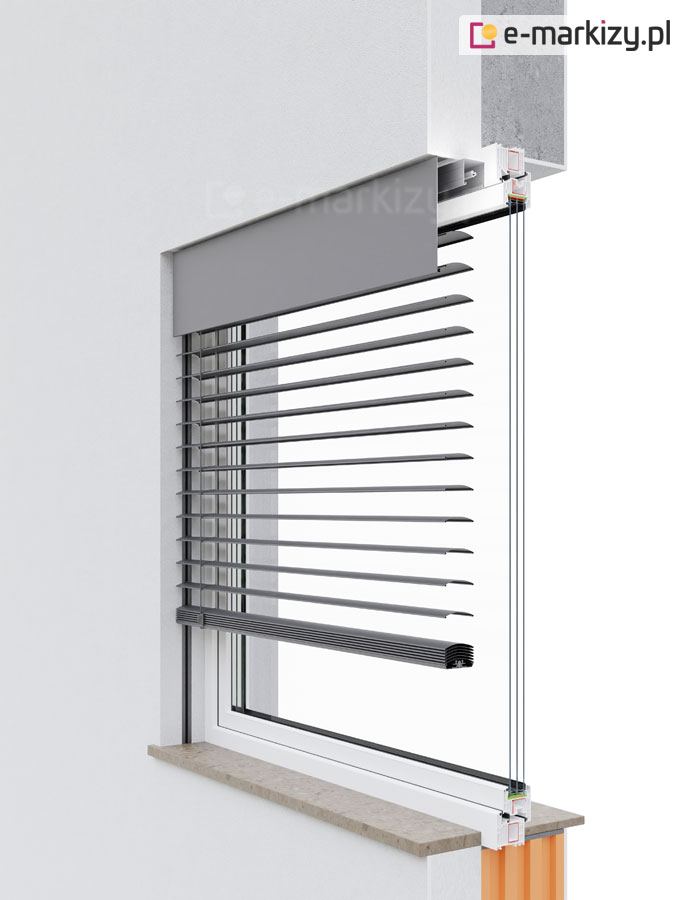

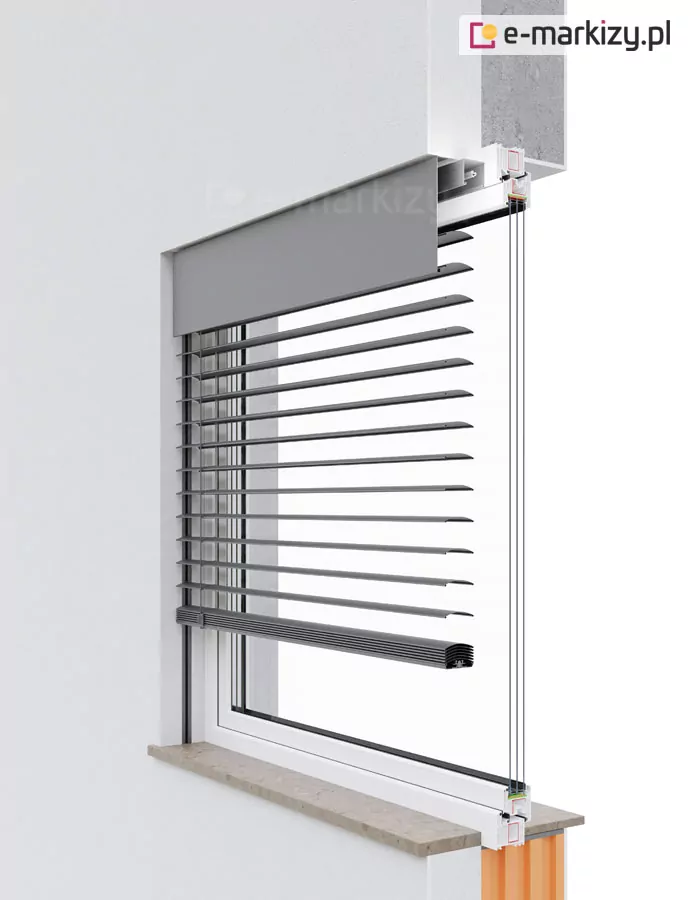

Trójwymiarowy przekrój aksonometryczny przedstawiający instalację żaluzji fasadowej w systemie natynkowym na nowoczesnym otworze okiennym. Wizualizacja ukazuje konstrukcję osłony przeciwsłonecznej w kolorze szarym, składającą się z górnej blendy maskującej o gładkiej powierzchni, pod którą zamontowana jest szyna z mechanizmem sterującym. Z kasety wyprowadzone są poziome lamele o lekko wygiętym profilu, które są połączone systemem drabinek sznurkowych, umożliwiających precyzyjną regulację kąta nachylenia i kontrolę dopływu światła. Poniżej rozłożonych lameli widoczna jest estetycznie wykończona listwa dolna, która dociąża konstrukcję. Żaluzja stabilizowana jest przez pionowe prowadnice boczne zamocowane do ościeża przy pomocy dyskretnych uchwytów montażowych. Schemat prezentuje również przekrój stolarki okiennej z białym profilem PCV i pakietem szybowym, osadzonej w murze. Dolna część ilustracji przedstawia warstwy konstrukcyjne ściany, w tym zewnętrzny parapet o strukturze kamienia oraz fundament z pustaka ceramicznego w kolorze pomarańczowym z widocznymi komorami powietrznymi, co podkreśla techniczny charakter rysunku i poprawne rozwiązanie detalu izolacyjnego.

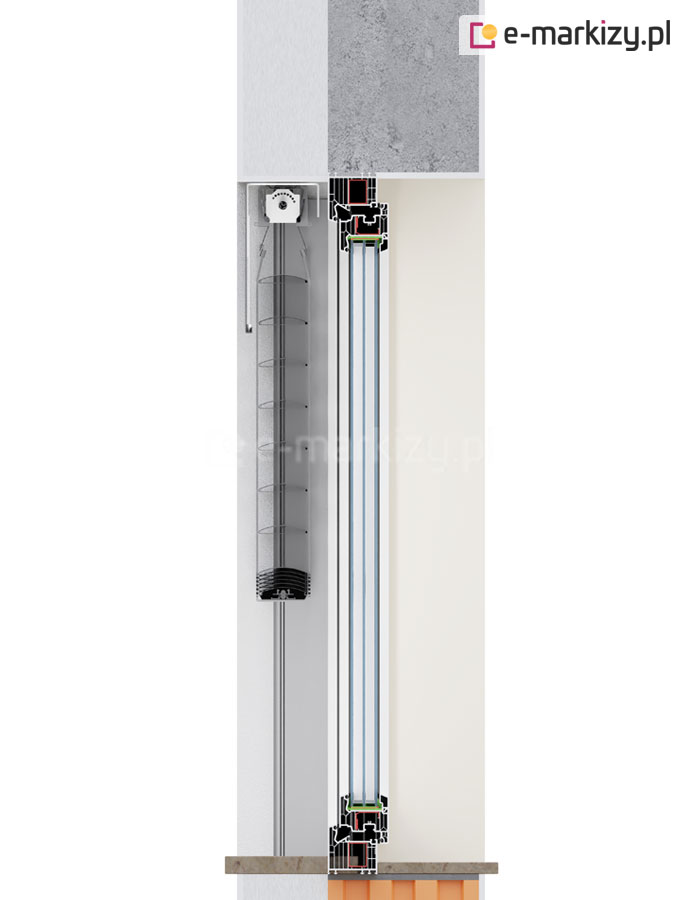

Pionowy przekrój techniczny żaluzji fasadowej z lamelami o profilu C80, zainstalowanej we wnęce okiennej z wykorzystaniem systemu prowadnic podtynkowych. Na rysunku widoczna jest konstrukcja okna z ciemną, wielokomorową ramą i potrójnym pakietem szybowym, osadzona w grubości muru. Powyżej górnej krawędzi ramy, pod betonowym nadprożem, zamontowano szynę górną z mechanizmem sterującym, z której zwiesza się pakiet aluminiowych lameli o szerokości 80 mm i charakterystycznym kształcie litery C. Lamele są obecnie podciągnięte do góry, tworząc zwarty stos bezpośrednio pod kasetą. Kluczowym elementem tej konfiguracji jest prowadnica boczna, która w odróżnieniu od systemów natynkowych, jest w całości wpuszczona w warstwę elewacji, co czyni ją niemal niewidoczną od strony frontowej. Przekrój pokazuje precyzyjne dopasowanie prowadnicy do lica ramy okiennej, zapewniając stabilność pancerza przy zachowaniu estetycznego, minimalistycznego wykończenia. Dolna część schematu obrazuje osadzenie stolarki na parapecie zewnętrznym, pod którym znajduje się pomarańczowa warstwa izolacji termicznej. Całość grafiki w sposób profesjonalny ilustruje zaawansowane rozwiązanie montażowe, łączące wysoką funkcjonalność osłony przeciwsłonecznej z dbałością o detale architektoniczne fasady.

Rysunek techniczny o charakterze montażowym prezentujący poszczególne komponenty systemu prowadzenia podtynkowego żaluzji fasadowych wraz z ich wymiarowaniem. Grafika składa się z rzutu aksonometrycznego oraz trzech schematycznych przekrojów poprzecznych obrazujących proces składania elementów. Na schemacie wyszczególniono prowadnicę podtynkową o wysokości 21,5 mm i szerokości górnej krawędzi 18,3 mm, wyposażoną w dwie szczotkowe uszczelki wyciszające zapobiegające hałasowaniu lameli podczas wiatru. Prowadnica ta jest wsuwana, zgodnie z kierunkiem wskazanym przez czarną strzałkę, w aluminiowy profil montażowy w kształcie litery U o wysokości 27 mm i szerokości zewnętrznej 22,5 mm. Ostatni z rysunków przekrojowych pokazuje kompletny, złożony moduł, w którym prowadnica jest osadzona wewnątrz profilu montażowego i przykręcona od spodu za pomocą wkręta. Poszczególne części zostały ponumerowane i opisane w legendzie jako prowadnica podtynkowa, uszczelka oraz profil montażowy. Całość dokumentacji przedstawia sposób integracji szyny prowadzącej z elewacją budynku w sposób dyskretny, umożliwiający całkowite ukrycie elementów konstrukcyjnych pod warstwą tynku.

4. Prowadnice ościeżnicowe. Montaż we wnęce

Zbiorcza grafika techniczna przedstawiająca system żaluzji fasadowej C80 z lamelami o profilu w kształcie litery C, skonfigurowany z prowadnicami ościeżnicowymi montowanymi bezpośrednio do wnęki. Po lewej stronie znajduje się trójwymiarowy przekrój okna z zamontowaną żaluzją w kolorze antracytowym, gdzie maskownica górna osłania mechanizm, a lamele są częściowo opuszczone przed pakietem trzyszybowym. Centralny punkt grafiki stanowi zbliżenie na detal montażu prowadnicy, która w tym wariancie przylega bezpośrednio do bocznej ściany wnęki (ościeża), eliminując widoczne uchwyty dystansowe i tworząc jednolitą płaszczyznę z elewacją. Prawa strona obrazu prezentuje pionowy schemat konstrukcyjny w przekroju, na którym widać pakiet złożonych lameli w górnej części oraz precyzyjne prowadzenie pancerza wzdłuż linii ramy okiennej. Całość ilustracji podkreśla estetyczny i minimalistyczny charakter montażu ościeżnicowego, który pozwala na stabilne prowadzenie żaluzji przy jednoczesnym dyskretnym ukryciu elementów mocujących w świetle otworu okiennego.

4. Prowadnice ościeżnicowe. Montaż we wnęce – w tym wariancie i przykładzie, żaluzja montowana jest we wnęce okna, bezpośrednio, za pomocą specjalnych prowadnic ościeżnicowych. Prowadnice malowane są pod kolor konstrukcji. Składają się z 2 części, dzięki temu mamy możliwość szybkiego demontażu listwy pcv (po której porusza się trzpień lamela). Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

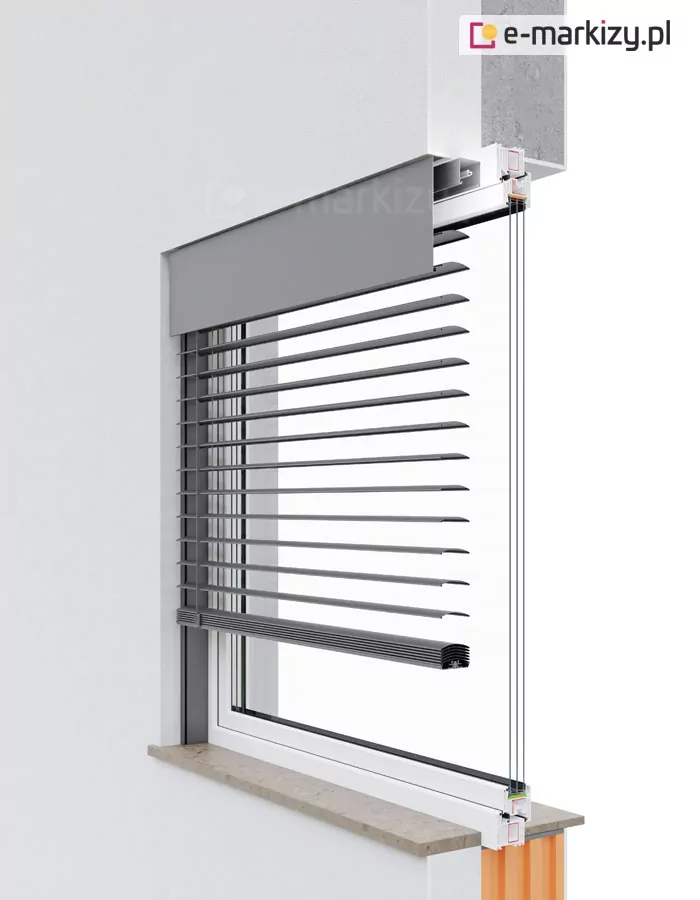

Wizualizacja techniczna żaluzji fasadowej w ujęciu aksonometrycznym przedstawiająca kompletny system osłonowy zamontowany na otworze okiennym w konfiguracji natynkowej. Na ilustracji widoczna jest szara maskownica górna o prostokątnym kształcie, która osłania szynę montażową oraz mechanizm zwijający. Poniżej maskownicy rozciągają się poziome lamele o lekko wyprofilowanym kształcie, ustawione w pozycji otwartej, co pozwala na wgląd w system drabinek tekstylnych utrzymujących ich stabilność i równomierne rozmieszczenie. Całość konstrukcji wieńczy dociążająca listwa dolna o zaokrąglonym profilu. Po lewej stronie wnęki okiennej widoczna jest szeroka, pionowa prowadnica aluminiowa. Przekrój przez stolarkę okienną ukazuje białą ramę PCV z wielokomorową strukturą oraz pakietem trzech szyb, a także fragment nadproża betonowego. Dolna część grafiki prezentuje detale wykończeniowe, w tym zewnętrzny parapet o strukturze naturalnego kamienia oraz widoczny przekrój ściany wykonanej z ceramicznych pustaków poryzowanych w kolorze pomarańczowym, co obrazuje relację między systemem żaluzjowym a elementami konstrukcyjnymi budynku.

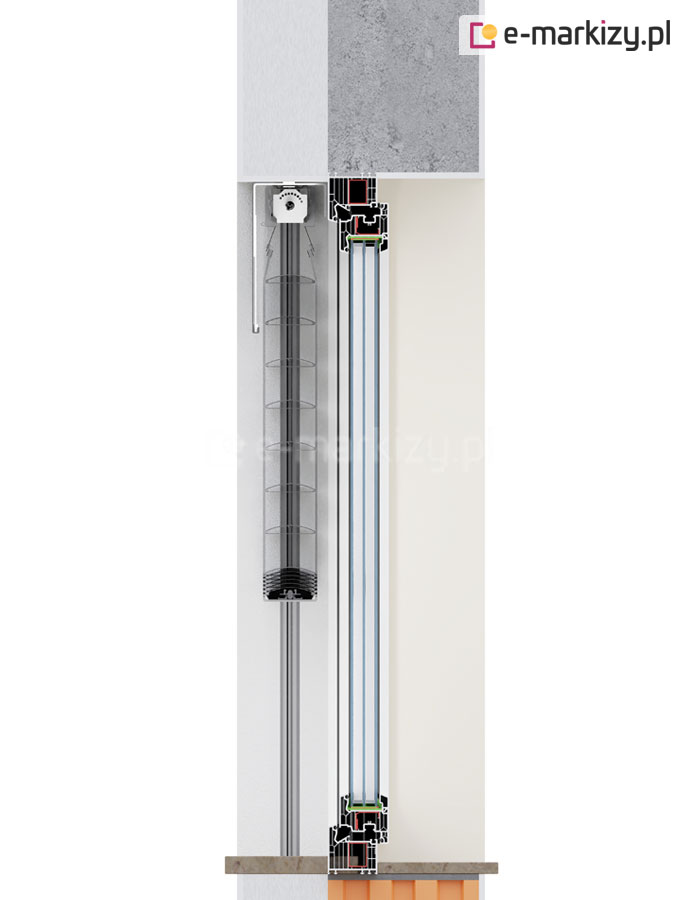

Pionowy przekrój techniczny żaluzji fasadowej z lamelami o profilu C80, zainstalowanej we wnęce okiennej z wykorzystaniem prowadnic ościeżnicowych. Rysunek przedstawia strukturę montażową, w której ciemna, wielokomorowa rama okienna z pakietem trzyszybowym osadzona jest w murze. Nad ramą znajduje się betonowe nadproże, pod którym zamocowano szynę górną z mechanizmem obrotowym i tekstylną drabinką. Pakiet aluminiowych lameli o szerokości 80 mm i łukowatym kształcie litery C jest podciągnięty do góry, tworząc zwarty stos bezpośrednio pod kasetą osłonową. Specyfika tego montażu opiera się na prowadnicach bocznych, które przylegają bezpośrednio do pionowych ścian wnęki (ościeży), co pozwala na maksymalne wykorzystanie światła otworu i estetyczne ukrycie punktów styku ze ścianą. W dolnej części schematu widoczny jest kamienny parapet zewnętrzny oraz pomarańczowy element izolacji podwalinowej pod profilem okna. Całość dokumentacji w sposób przejrzysty obrazuje relację między systemem osłonowym a konstrukcją budynku, kładąc nacisk na liniowe prowadzenie pancerza żaluzji blisko przeszklenia bez użycia wystających uchwytów dystansowych.

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny prowadnicy aluminiowej stosowanej w systemach żaluzji fasadowych wraz z naniesionym wymiarowaniem w milimetrach. Profil ma kształt prostokątny o całkowitej szerokości 84,6 mm oraz wysokości 20 mm, z wyraźnie wydzieloną komorą główną oraz częścią funkcyjną przeznaczoną do prowadzenia mechanizmu żaluzji. Wewnątrz prowadnicy widoczna jest komora z dodatkową wkładką uszczelniającą o szerokości wewnętrznej 14,5 mm, w której znajduje się kanał dla trzpienia prowadzącego o maksymalnej średnicy 10 mm. Na schemacie zaznaczono kluczowe odległości montażowe: 62 mm od krawędzi zewnętrznej do osi pierwszej ścianki działowej oraz 72,5 mm do osi kanału prowadzącego. Konstrukcja profilu posiada charakterystyczne wyprofilowania krawędzi oraz wewnętrzne żebrowania wzmacniające, które zapewniają sztywność elementu. Całość dokumentacji technicznej przygotowana jest w formie czarno-białego schematu inżynieryjnego, umożliwiającego precyzyjne rozplanowanie montażu osłony względem stolarki okiennej.

5. Prowadnice listwowe. Montaż poza wnęką

Zbiorcza infografika techniczna prezentująca system żaluzji fasadowej C80 z lamelami w kształcie litery C, skonfigurowany do montażu elewacyjnego (ściennego) poza wnęką okienną. Główna wizualizacja po lewej stronie ukazuje żaluzję zamontowaną na zewnętrznej ścianie budynku, gdzie cała konstrukcja wraz z kasetą osłonową i prowadnicami znajduje się przed licem muru. System jest odsunięty od elewacji za pomocą specjalistycznych uchwytów ściennych, co pozwala na swobodną pracę lamele przed otworem okiennym. W centralnej części grafiki znajduje się zbliżenie na detal montażowy opisany jako „Typ 4” wraz z podanymi zakresami wysięgu uchwytu: 50-70, 70-100 oraz 100-170 mm. Poniżej umieszczono trójwymiarowy model oraz rysunek techniczny wspornika ściennego z precyzyjnym wymiarowaniem, wskazującym na szerokość podstawy 25 mm oraz wysokość elementu mocującego 60 mm. Prawa strona grafiki zawiera pionowy przekrój konstrukcyjny, który obrazuje dystans pomiędzy płaszczyzną okna a pancerzem żaluzji, wynikający z zastosowania długich uchwytów dystansowych montowanych do muru. Schemat ten podkreśla różnicę w montażu zewnętrznym względem wariantów wnękowych, prezentując sposób prowadzenia aluminiowych prowadnic bocznych na stabilnych wspornikach osadzonych bezpośrednio na fasadzie budynku.

5. Prowadnice listwowe. Montaż poza wnęką – w tym wariancie i przykładzie, żaluzja montowana jest poza wnęką, za pomocą uchwytów kątowych (można oczywiście użyć też innych dowolnych uchwytów). Uchwyty proste wykorzystujemy głównie przy montażu prowadnic listwowych do fasady budynku. Duża podstawa uchwytu umożliwia pewne mocowania np. to tynku elewacji. Przy montażu żaluzji w jednej płaszczyźnie, używa się wyłącznie uchwytów z regulacją standard tj. 50-70mm. Uchwyty z większą regulacją (70-100 oraz 100-170) używane są w skrajnych przypadkach. Szerokość i wysokość żaluzji, określamy jako zewnętrzne wymiary całkowite.

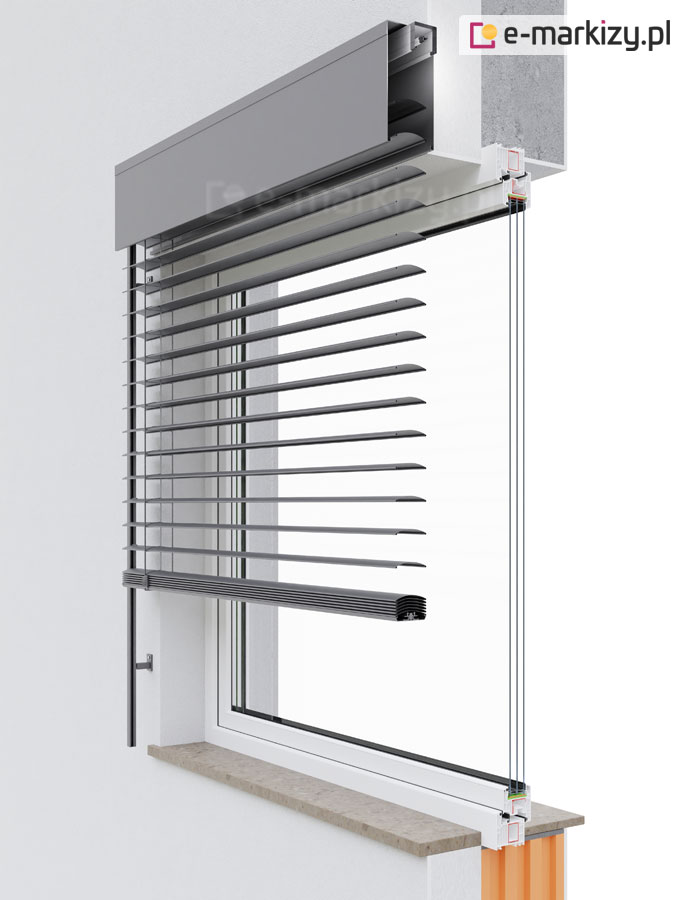

Perspektywiczny przekrój techniczny żaluzji fasadowej C80 montowanej poza wnęką na uchwytach, ukazujący detale konstrukcyjne systemu pod kątem z góry. Na grafice widoczna jest otwarta od góry kaseta osłonowa w kolorze ciemnoszarym, w której znajduje się wał napędowy oraz mechanizm zwijający taśmy. Lamele o charakterystycznym, wygiętym kształcie litery C ze zawiniętymi brzegami są równomiernie rozłożone na wysokości przeszklenia. System prowadzenia bocznego opiera się na sztywnych prowadnicach zamontowanych do ściany elewacji poza wnęką okienną, przy użyciu dedykowanych wsporników, co pozwala na zachowanie odpowiedniego dystansu między żaluzją a szybą. Biała rama okienna została przedstawiona w pełnym przekroju poprzecznym, ukazując system uszczelek i komór wzmacniających. W dolnej strefie rysunku znajduje się zakończenie pancerza żaluzji w postaci listwy dolnej oraz przekrój przez parapet i warstwę ocieplenia budynku. Render kładzie nacisk na przestrzenne rozmieszczenie elementów montażowych oraz precyzję dopasowania osłony do światła otworu okiennego.

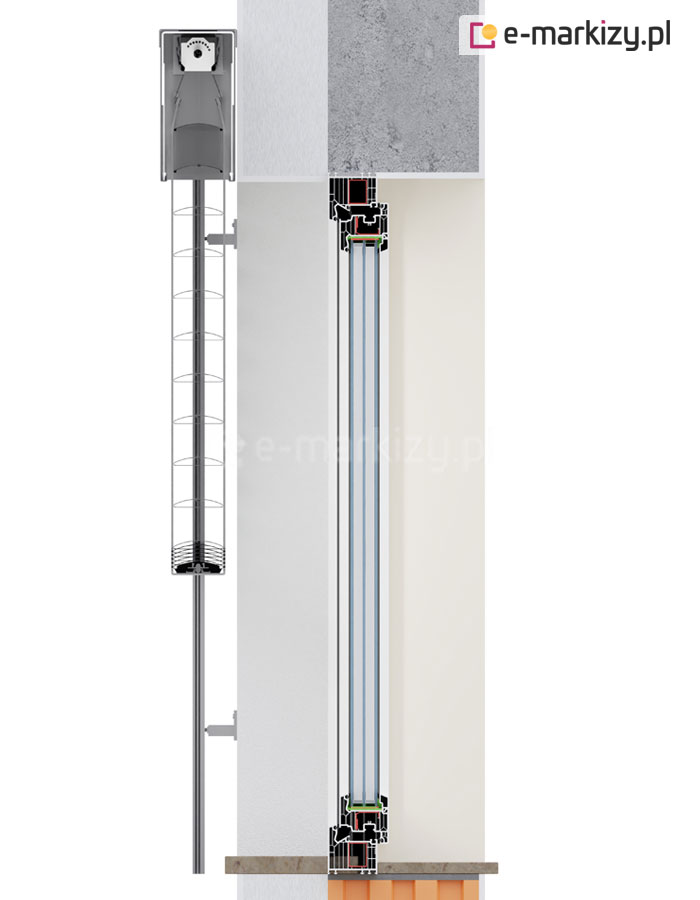

Schematyczny przekrój pionowy żaluzji fasadowej C80 w wariancie montażu natynkowego, mocowanej za pomocą uchwytów bezpośrednio do elewacji budynku nad otworem okiennym. Na rysunku technicznym przedstawiono aluminiową kasetę (blacha osłonowa typ 4) o prostokątnym przekroju, która jest w całości wyeksponowana na zewnątrz ściany, chroniąc mechanizm napędowy oraz pakiet lameli przed czynnikami atmosferycznymi. Widoczny jest detal mocowania szyny górnej oraz systemu tekstylnych drabinek, na których zawieszone są poziome lamele o profilu typu C. Prowadnice boczne są osadzone na dystansach montażowych przytwierdzonych do lica elewacji, co zapewnia odpowiedni odstęp żaluzji od płaszczyzny okna. Przekrój okna ukazuje nowoczesną stolarkę z pakietem trzyszybowym i wielokomorową ramą PCV lub aluminiową, osadzoną w warstwie muru. Poniżej okna widoczna jest struktura ściany z pustaka ceramicznego oraz detal wykończenia parapetu zewnętrznego i wewnętrznego. Całość ilustracji w sposób przejrzysty prezentuje estetykę i aspekty techniczne instalacji żaluzji zewnętrznej, która nie wymaga wcześniejszego przygotowania wnęki w nadprożu, stanowiąc idealne rozwiązanie dla budynków już istniejących lub modernizowanych.

Informacje o prowadnicach żaluzje fasadowe C80

Schematyczna ilustracja techniczna prezentująca budowę modułowej żaluzji fasadowej o układzie dwusekcyjnym, przedstawiona w widoku od czoła. Centralnym punktem konstrukcji jest pionowa prowadnica modułowa oznaczona literą B, która przebiega dokładnie przez środek osłony, dzieląc szeroki płat poziomych lameli na dwa równe segmenty. Prowadnica ta została wyróżniona na rysunku jaskrawym zielonym kolorem, co podkreśla jej funkcję stabilizującą i rozdzielającą. Nad płaszczyzną lameli w kolorze ciemnego antracytu znajduje się jednolita, prostokątna blacha osłonowa oznaczona literą A, która skrywa górną szynę nośną oraz mechanizmy sterujące. Odnośniki tekstowe, umieszczone nad i pod grafiką, łączą się z poszczególnymi elementami za pomocą cienkich, łamanych linii w kolorze zielonym, wskazując precyzyjnie na górną maskownicę oraz centralną szynę prowadzącą. Lamele żaluzji są ułożone równolegle, tworząc gęstą strukturę poziomą, a ich krawędzie boczne są wykończone pionowymi elementami domykającymi obrys urządzenia. Całość prezentacji wykonana jest na czystym, białym tle, co pozwala na wyraźne wyeksponowanie detali technicznych i proporcji komponentów osłony fasadowej.

Dwie żaluzje fasadowe na wspólnej prowadnicy

Techniczna ilustracja przedstawiająca budowę zewnętrznej żaluzji fasadowej w widoku od frontu, z wyszczególnieniem jej kluczowych komponentów konstrukcyjnych. Głównym elementem widocznym w górnej części jest blacha osłonowa oznaczona literą A, która pełni funkcję estetycznej maskownicy dla mechanizmu zwijającego oraz szyny nośnej. Poniżej osłony znajduje się gęsty układ poziomych lameli w kolorze antracytowym, które tworzą płaszczyznę osłonną żaluzji. Pionową stabilizację oraz precyzyjne prowadzenie lameli zapewniają prowadnice modułowe oznaczone literą B, które na rysunku zostały wyróżnione kolorem zielonym dla lepszej widoczności ich rozmieszczenia. System składa się z dwóch skrajnych prowadnic oraz dwóch środkowych, co sugeruje konstrukcję o znacznej szerokości, wymagającą dodatkowego wsparcia w części centralnej. Odnośniki tekstowe połączone są cienkimi zielonymi liniami z konkretnymi częściami produktu, wskazując precyzyjnie na blachę osłonową u góry oraz pionowe szyny prowadzące przebiegające przez całą wysokość żaluzji. Całość grafiki prezentuje produkt w sposób przejrzysty i schematyczny na jednolitym białym tle, podkreślając nowoczesny design i modułowość systemu fasadowego.

Trzy żaluzje fasadowe na wspólnych prowadnicach

Montaż żaluzji fasadowych na prowadnicy modułowej

Jeśli zamawiasz żaluzje w wersji modułowej podwójnej lub potrójnej, to domyślnie otrzymasz wspólne opcjonalne blachy osłonowe A* oraz wewnętrzne prowadnice modułowe B.

Jest możliwość zamówienia systemu z oddzielnymi prowadnicami oraz z podzieloną blachą osłonową.

* Należy mieć na uwadze, że maksymalna szerokość blachy to 400cm, jeśli zamawiasz szerokość całego modułu powyżej tego wymiaru, blacha będzie dzielona, a nie wspólna

Strona dotyczy żaluzji fasadowych firmy Aluprof wykonywanych na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby pomiaru i montażu żaluzji w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
