Markiza Adagio Mol Dane techniczne

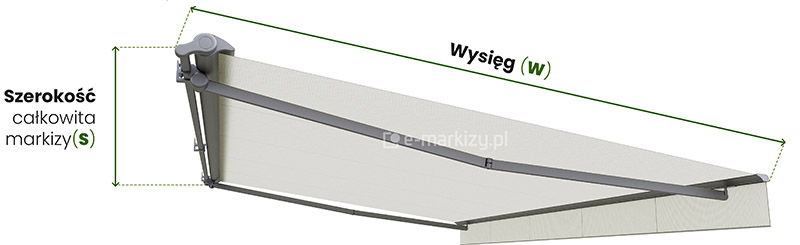

Markiza Adagio MOL pomiar szerokości i wysięgu przedstawiony na przykładzie markizy o grafitowej konstrukcji i w pełni rozwiniętym białym poszyciu, umieszczonej na białym tle. Po lewej, pomiędzy skrajami kasety wyznaczonej przerywanymi liniami umieszczono dwukierunkową zieloną strzałkę z napisem po lewej "szerokość całkowita markizy (S)". Ponad poszyciem, od skraju mocowania do ściany i od skraju belki przedniej poprowadzono w górę przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, nad nią z kolei napis "wysięg (W)".

Markiza Adagio MOL Pomiar

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 200 do 720cm
Wysięg: od 150 do 400cm

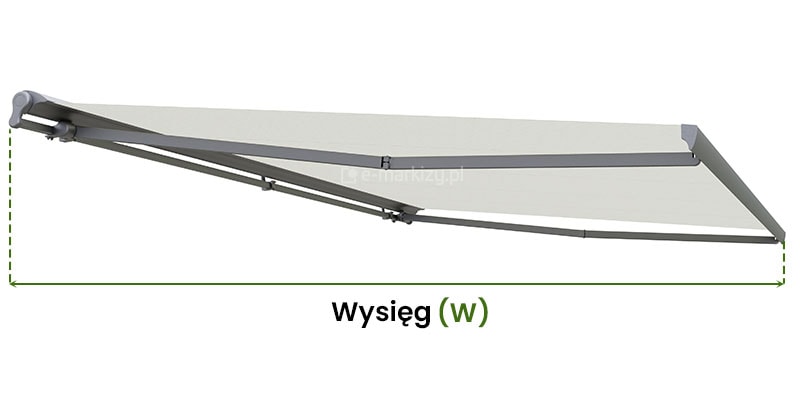

Markiza Adagio MOL pomiar wysięgu ukazany na w pełni rozwiniętej osłonie z antracytową konstrukcją oraz jasnoszarym poszyciem, widocznej od boku. Od krańca kasety mocowanego do ściany do krańca belki przedniej poprowadzono w dół przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę. Pod strzałką napis "wysięg (W)".
Szerokość Markizy Tarasowej

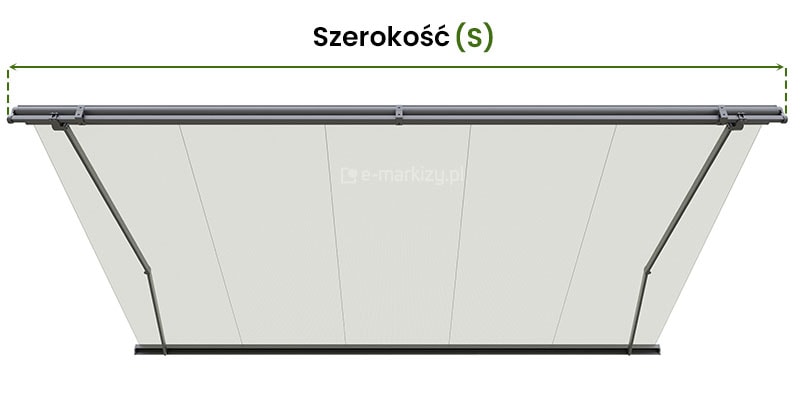

Markiza Adagio MOL pomiar szerokości ukazany na widocznej od strony mocowania do ściany w pełni rozłożonej osłonie z czarną konstrukcją i jasnoszarym poszyciem. od skrajnych elementów kasety poprowadzono w górę przerywane linie, pomiędzy którymi umieszczona została zielona dwukierunkowa strzałka. Nas strzałką napis "szerokość (S)".
Wysięg Markizy Tarasowej

Markiza Adagio Mol Dane techniczne – Półkaseta

ADAGIO – jej nazwa, konstrukcja i stylistyka jest kontynuacją i twórczym rozwinięciem kolekcji markiz SYMFONIA firmy MOL, które są bardzo popularne w naszym kraju.
Podstawową zaletą markizy jest półkaseta, która chroni poszycie przed niekorzystnym wpływem warunków atmosferycznych.
W standardzie dostępne opcje: napęd ręczny, montaż ścienny, tkanina z kolekcji podstawowej oraz falbana w kolorze tkaniny. Opcje te można dostosować w konfiguratorze na stronie produktu.

W zależności od wymiarów, markiza jest zaopatrzona w od 2 do 4 ramion.
Domyślnie ustawiony kąt nachylenia markizy to 15° – zakres regulacji od 5 do 60°.
Szerokość konstrukcji: od 211 cm do 720cm
Wysięg: od 150 cm do 400 cm

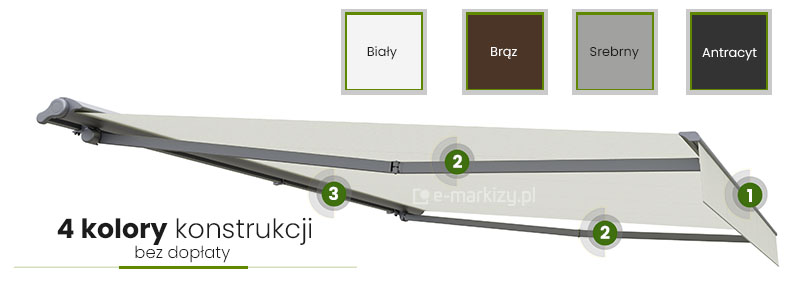

Zdjęcie przedstawia infografikę prezentującą warianty kolorystyczne oraz budowę rozłożonej markizy tarasowej, jaką jest markiza Adagio Mol. W górnej części grafiki znajdują się cztery kwadratowe próbki kolorów opisane w języku polskim: biały, brąz, srebrny oraz antracyt. Każda próbka posiada cienką ramkę w kolorze szarym i zielonym. Poniżej widnieje perspektywiczne ujęcie markizy Adagio Mol w pełnym wysięgu, zamontowanej na ścianie. Konstrukcja markizy jest w kolorze ciemnoszarym, natomiast poszycie materiałowe ma jasny, kremowy odcień. Na obrazie naniesiono okrągłe, zielone znaczniki z cyframi, wskazujące kluczowe elementy budowy: cyfra 1 znajduje się przy belce przedniej, cyfry 2 wskazują przeguby ramion, a cyfra 3 umieszczona jest przy belce nośnej. W lewym dolnym rogu widnieje duży napis: 4 kolory konstrukcji, a pod nim mniejszy dopisek: bez dopłaty. Pod napisem znajduje się ozdobna, pozioma linia w kolorze szarym i zielonym. Całość kompozycji jest przejrzysta, wykonana na białym tle, co podkreśla techniczny charakter prezentacji produktu.

Kolory konstrukcji markizy

Markiza posiada 4 kolory konstrukcji w standardzie RAL do wyboru:
– 9016 (biały) | – brązowy | – 9006 (srebrny) | – antracyt

Zdjęcie przedstawia infografikę podzieloną na trzy pionowe panele, prezentującą wymiary i sposoby instalacji różnych elementów montażowych dla systemów osłonowych. Całość utrzymana jest w jasnej kolorystyce na białym tle. W lewym panelu znajduje się zdjęcie białego, aluminiowego wspornika ściennego. Naniesiono na nie szare strzałki wymiarowe, które wskazują, że całkowita wysokość elementu wynosi 13 cm, wysokość samej stopy montażowej to 7 cm, a szerokość górnej części uchwytu wynosi 6 cm. Wspornik ma charakterystyczny kształt litery L z gniazdem na belkę kwadratową w dolnej części. Środkowy panel prezentuje uchwyt sufitowy zamontowany na fragmencie jasnej belki nośnej. Na tym ujęciu zaznaczono wysokość wspornika wynoszącą 13,5 cm oraz jego szerokość górną wynoszącą 6,5 cm. Konstrukcja uchwytu obejmuje belkę od góry, co pozwala na montaż markizy do stropu. Prawy panel pokazuje zastosowanie elementu, którym jest uchwyt krokwiowy do markiz MOL. Widoczny jest długi, pionowy płaskownik o wysokości 40 cm i szerokości 10 cm, który jest przykręcony czterema śrubami do boku drewnianej krokwi dachowej. Do dolnej części tego płaskownika przytwierdzony jest standardowy wspornik ścienny, w którym osadzona jest pozioma belka konstrukcyjna markizy. Wszystkie trzy zdjęcia szczegółowo dokumentują parametry techniczne i wszechstronność systemu montażowego, umożliwiającego instalację markizy w różnych warunkach architektonicznych.

Adagio – Sposoby Montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

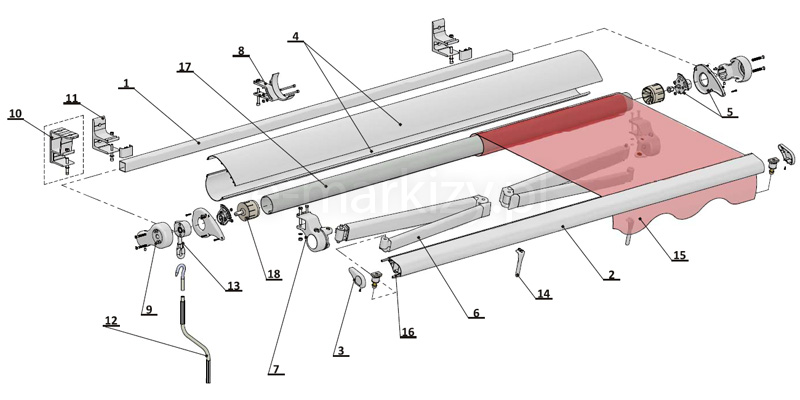

Schemat prezentujący produkt markiza Adagio MOL dane techniczne. Na obrazie przedstawiono rysunek techniczny w rzucie izometrycznym przedstawiający widok rozbity (eksplodujący) konstrukcji markizy tarasowej Adagio w kasecie. Na ilustracji widoczne są poszczególne komponenty ponumerowane od 1 do 18, połączone liniami przerywanymi wskazującymi sposób montażu. Kluczowe elementy widoczne na schemacie: 1: Belka nośna (profil kwadratowy). 2: Profil czołowy markizy. 4: Elementy obudowy kasety ochronnej. 6: Składane ramiona przegubowe z wewnętrznym mechanizmem sprężynowym. 9 i 13: Mechanizm przekładni korbowej z uchem do zaczepienia korby. 12: Ręczna korba sterująca z uchwytem. 15: Poszycie tkaninowe markizy (zaznaczone kolorem czerwonym/różowym) zakończone ozdobną falbaną. 17: Rura nawojowa, na którą nawijana jest tkanina. 10 i 11: Uchwyty montażowe ścienno-sufitowe. Pozostałe detale: Zaślepki boczne (3), wsporniki rury (8), elementy mocujące ramiona (7) oraz łożyskowania i bolce (5, 16, 18). Całość zaprezentowana jest na białym tle, z wyraźnym zaznaczeniem relacji między elementami mechanicznymi a poszyciem materiałowym.

Komponenty Markizy Adagio

1. Rura stalowa kwadratowa
2. Belka frontowa Adagio
3. Boki belki Adagio
4. Kaseta góra + dół
5. Boki kasety lewy i prawy
6. Ramiona
7. Wspornik ramion
8. Wspornik centralny
9. Wspornik rury nawojowej
10. Wspornik sufitowy z osłonką
11. Wspornik ścienny z osłonką
12. Korba
13. Przekładnia
14. Domykacz ramion
15. Tkaniny
16. Linka PCW
17. Rura nawojowa
18. Czasza

Zdjęcie przedstawia grafikę informacyjną dotyczącą napędu elektrycznego stosowanego w produkcie, jakim jest markiza Adagio Mol. Na białym tle, po lewej stronie, widoczny jest fragment konstrukcji markizy w kolorze srebrnym z niebieskim silnikiem tubowym umieszczonym wewnątrz rury nawojowej. Silnik jest oznaczony białą kropką w zielonej obwódce, od której odchodzi pozioma zielona linia prowadząca do napisów po prawej stronie. Główny napis głosi: SILNIK, a poniżej znajduje się mniejszy tekst: wybierz konfigurację. Pod napisami umieszczono trzy okrągłe ikony reprezentujące dostępne opcje napędu i sterowania. Pierwsza ikona od lewej przedstawia symbol błyskawicy wewnątrz otwartej pętli ze strzałką, co sugeruje napęd elektryczny. Środkowa ikona to żółte koło z logotypem marki Somfy oraz piktogramem domu. Trzecia ikona to czerwone koło z białym napisem AXIS. Grafika ma charakter techniczny i sprzedażowy, ułatwiający personalizację zamówienia markizy Adagio Mol pod kątem automatyki.

Sterowanie markizą

Standardowo markiza wyposażona jest w napęd ręczny, sterowany korbą. Za dopłatą markizę możemy doposażyć w silnik elektryczny.

Markiza Adagio MOL dane techniczne

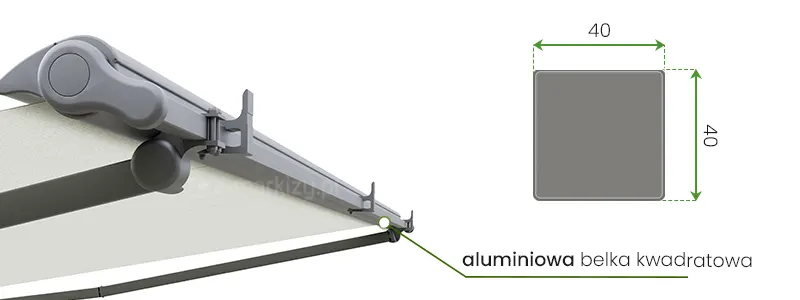

Zdjęcie prezentuje szczegół techniczny konstrukcji, którą jest markiza Adagio Mol, ze szczególnym uwzględnieniem elementu nośnego. Po lewej stronie grafiki widoczny jest fragment rozłożonej markizy w kolorze antracytowym lub ciemnoszarym, ukazujący boczną osłonę kasety o charakterystycznym, falistym kształcie oraz fragment jasnego poszycia materiału. Pod kasetą zamontowana jest aluminiowa belka kwadratowa, która służy jako główny profil montażowy, do którego przytwierdzone są uchwyty mocujące. Prawa część grafiki zawiera schemat techniczny przekroju poprzecznego tej belki, przedstawiony jako szary kwadrat o zaokrąglonych rogach. Schemat jest zwymiarowany za pomocą zielonych linii pomocniczych ze strzałkami, wskazujących, że profil ma wymiary 40 na 40 milimetrów. Poniżej schematu znajduje się wyraźny napis w języku polskim: aluminiowa belka kwadratowa, od którego odchodzi zielona linia wskazująca bezpośrednio na miejsce montażu tego profilu w konstrukcji markizy. Całość zestawienia ma charakter instruktażowy i techniczny, podkreślający solidność i parametry techniczne podzespołów użytych w modelu Adagio Mol.

Przekrój belki kwadratowej markizy

• 40 x 40mm

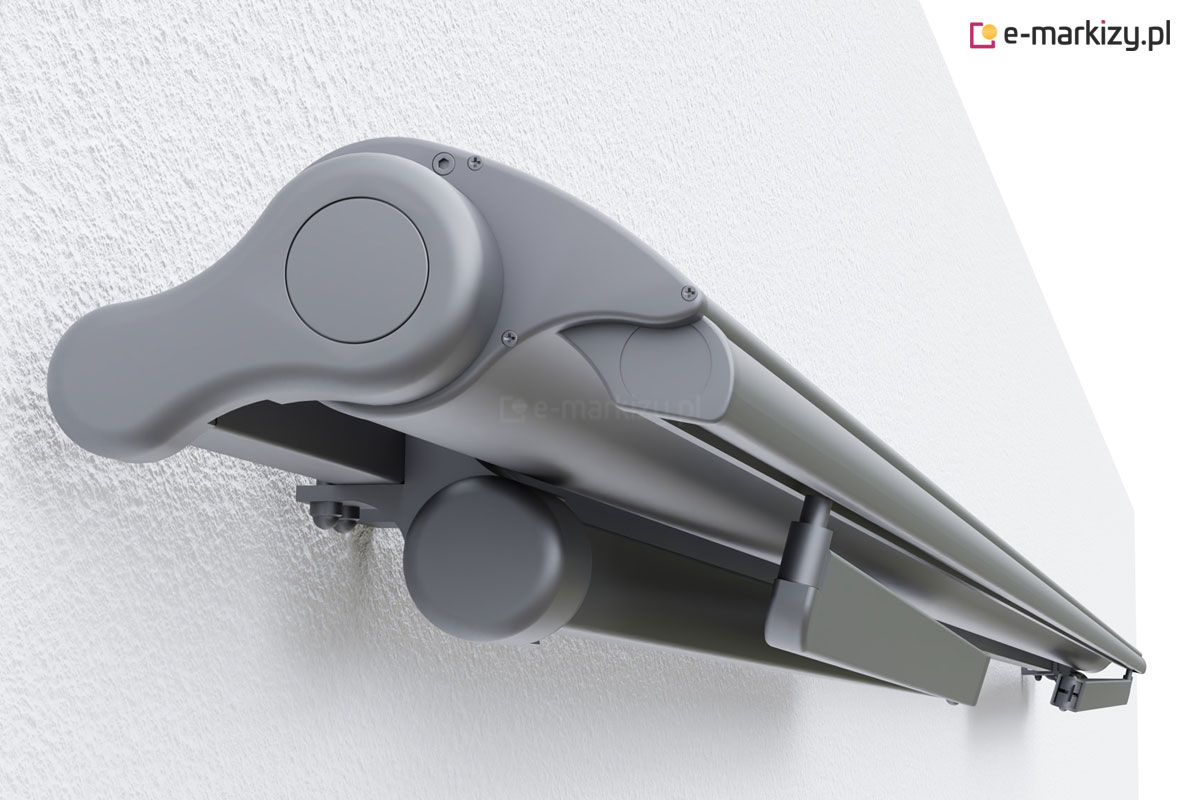

Zbliżenie na markizę tarasową w kasecie zamontowaną bezpośrednio do białej, tynkowanej ściany budynku. Konstrukcja w kolorze antracytowym (ciemnoszarym) jest przedstawiona w pozycji zamkniętej, gdzie profil czołowy szczelnie przylega do obudowy, chroniąc materiał przed warunkami atmosferycznymi. Widok z dołu pod kątem eksponuje nowoczesny design bocznej pokrywy o obłych kształtach oraz mechanizm składania ramion przegubowych. Pod główną kasetą widoczny jest cylindryczny element konstrukcyjny. Powierzchnia ściany ma wyraźną strukturę tynku typu „baranek”. Zdjęcie prezentuje montaż markizy Adagio MOL na ścianie.

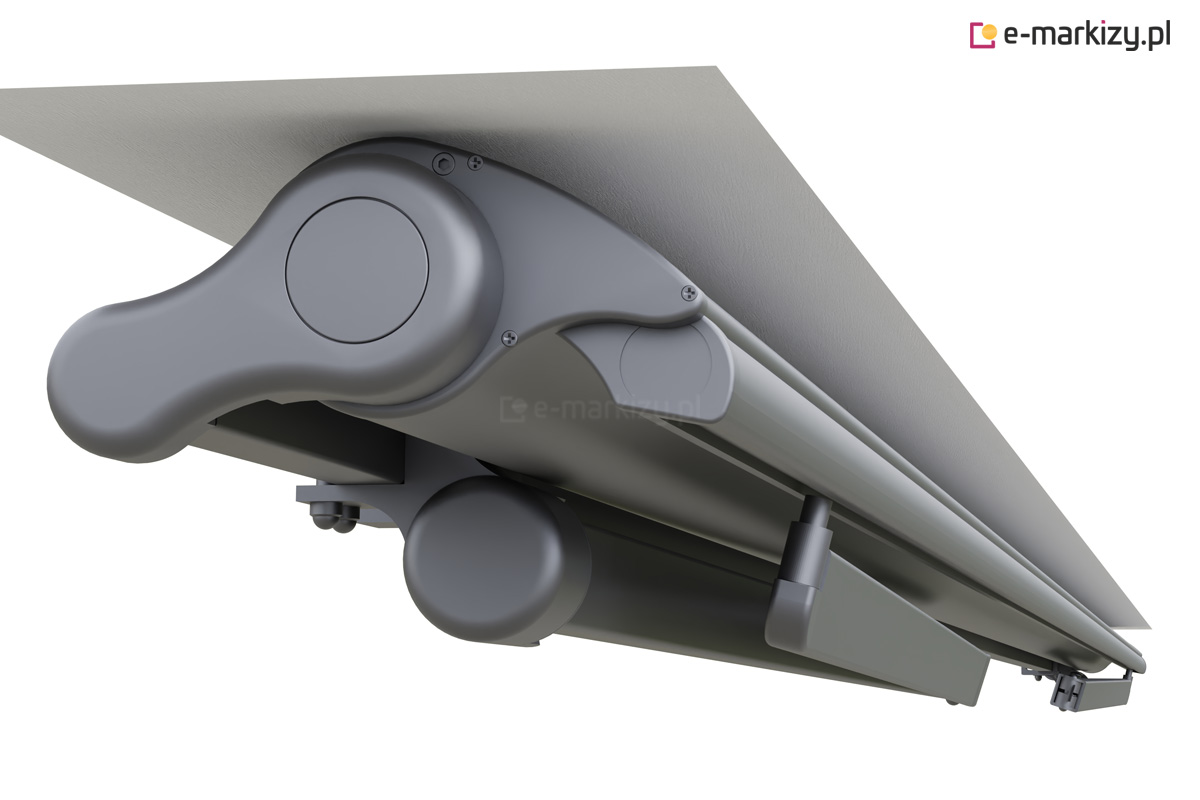

Zbliżenie na aluminiową kasetę markizy tarasowej w kolorze antracytowym, zamontowaną płasko do białej powierzchni sufitu lub wnęki. Zdjęcie przedstawia widok od dołu i z boku na mechanizm boczny markizy o opływowym, nowoczesnym kształcie. Widoczna jest szczelnie domknięta obudowa chroniąca poszycie, zintegrowany profil czołowy oraz złożone pod spodem ramiona przegubowe. Konstrukcja charakteryzuje się gładkim wykończeniem z widocznymi śrubami montażowymi i zaślepkami maskującymi punkty konstrukcyjne. Całość utrzymana jest w jednolitej, ciemnoszarej kolorystyce o matowej strukturze.

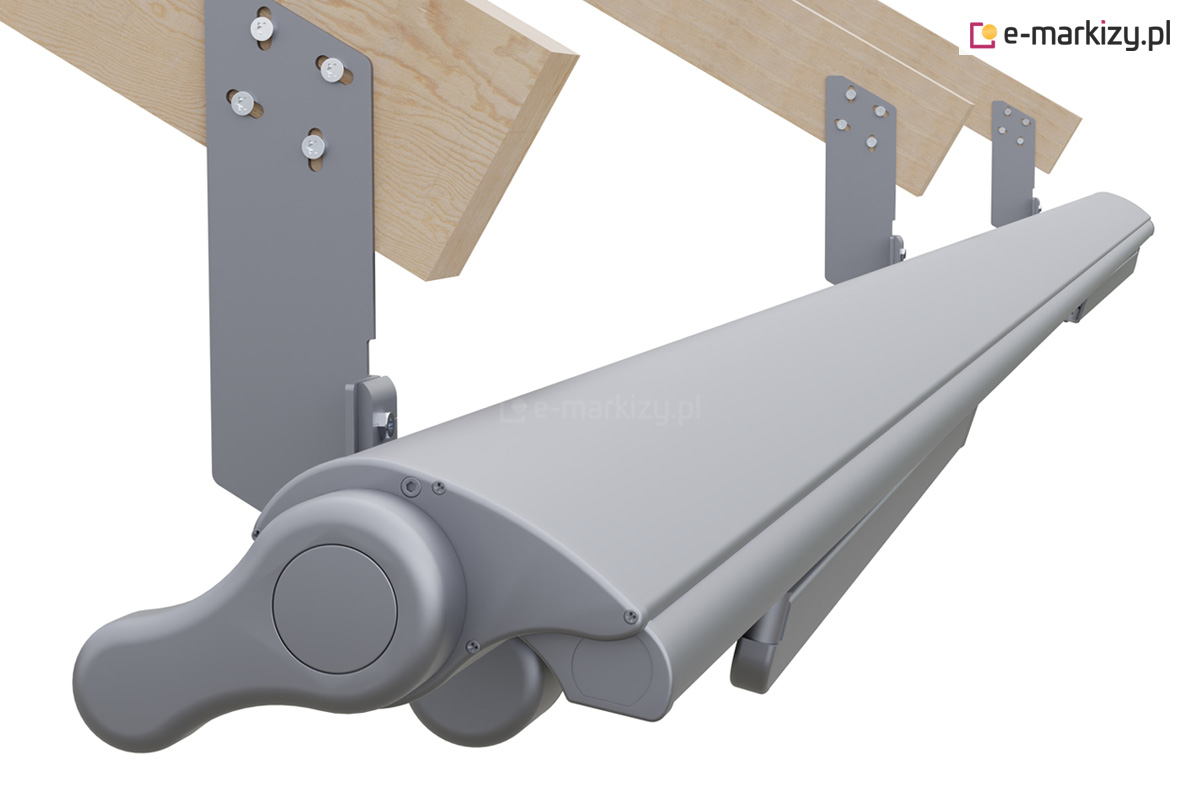

Zdjęcie przedstawia system montażowy markizy kasetowej instalowanej do krokwi dachowych za pomocą specjalistycznych uchwytów krokwiowych. Trzy stalowe, płaskie wsporniki w kolorze szarym są przykręcone pionowo do bocznych płaszczyzn drewnianych belek (krokwi) przy użyciu solidnych śrub montażowych z podkładkami. Do dolnej części wsporników zamocowana jest długa, zamknięta kaseta markizy o aerodynamicznym kształcie w kolorze srebrno-szarym. Widoczny jest boczny profil obudowy oraz frontowa listwa maskująca, która ściśle przylega do reszty konstrukcji. System ukazuje sposób zawieszenia urządzenia w sytuacji braku możliwości montażu bezpośrednio do ściany budynku.
Zdjęcie prezentuje zbliżenie na mechanizm boczny oraz system konstrukcyjny markizy Adagio Mol w wersji z ciemnoszarą (antracytową) konstrukcją. Widoczna jest boczna pokrywa kasety o łagodnym, aerodynamicznym kształcie z charakterystycznym okrągłym przetłoczeniem na środku. Pod kasetą znajduje się masywny, zaokrąglony przegub ramienia, który jest połączony z długim, aluminiowym ramieniem podtrzymującym tkaninę. Poszycie markizy ma kolor jasnokremowy lub złamanej bieli i jest napięte między kasetą a profilem czołowym. Wzdłuż profilu belki montażowej widoczne są specjalistyczne uchwyty w kształcie odwróconej litery F, które służą do stabilizacji konstrukcji. System zamontowany jest na białej ścianie, a perspektywa ujęcia od dołu pozwala dostrzec solidność wykonania komponentów, takich jak aluminiowa belka kwadratowa stanowiąca rdzeń nośny markizy Adagio Mol. Całość charakteryzuje się nowoczesnym designem, gdzie ciemna kolorystyka metalowych elementów kontrastuje z jasnym materiałem osłonowym.

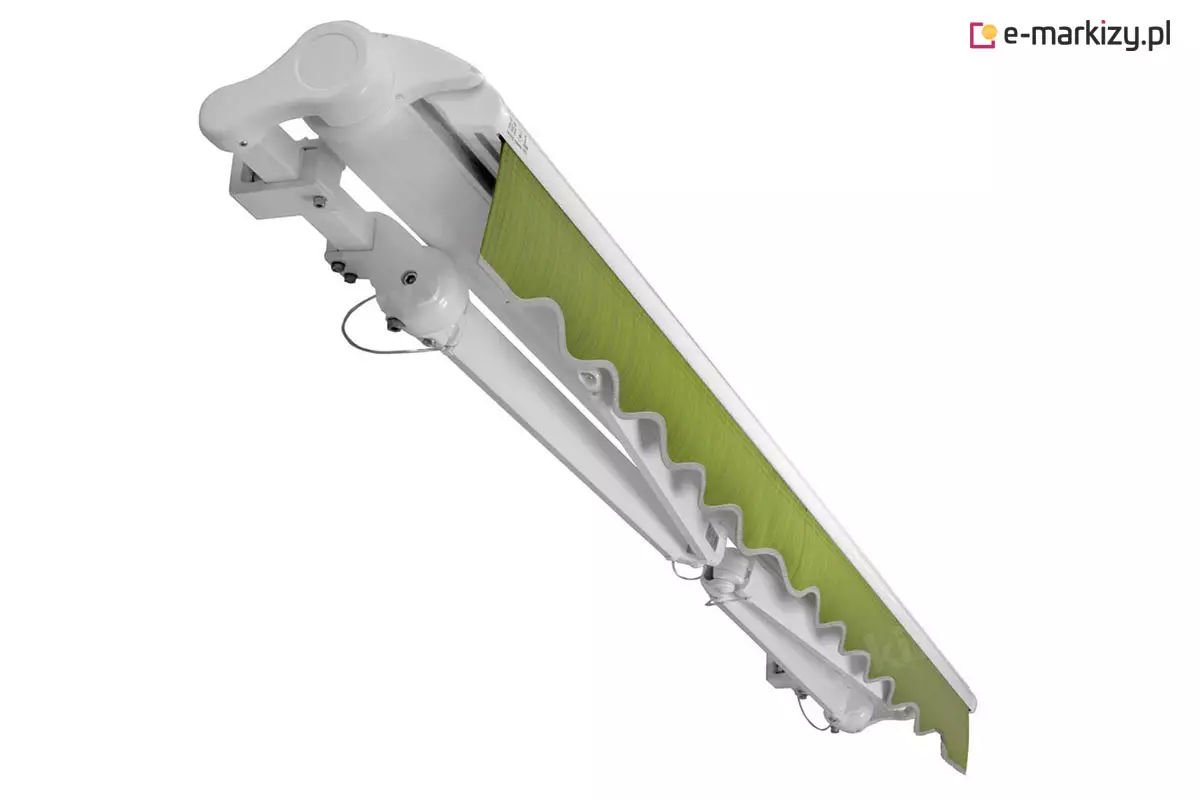

Ukazana na białym tle złożona markiza w półkasecie Adagio MOL z białą konstrukcją oraz widocznymi pod zieloną, falowaną falbaną z szarą lamówką, złożonymi ramionami.
W pełni rozwinięta markiza Adagio MOL widoczna od dołu, od strony rozłożonych ramion. Biała kaseta, pod którą zamocowane są do kwadratowej belki ramiona oraz biała belka przednia z łącznikami ramion kontrastują z żywą zielenią tkaniny poszycia. Całość przedstawiona na białym tle.
Biała konstrukcja markizy Adagio MOL widoczna od lewego boku. W półkasecie ukryta pozostaje tkanina poszycia, a z belki przedniej wystaje falowana falbana w kolorze zielonym z szara lamówką. Pod falbaną częściowo widoczne złożone ramiona.
Markiza w kasecie model Adagio MOL z białą konstrukcją oraz zieloną tkaniną poszycia z falowaną falbaną. Tkanina chroniona jest przez półkasetę, do której chowa się zwinięty materiał, a pod kasetą pozostają widoczne ramiona. Markiza pokazana na białym tle.

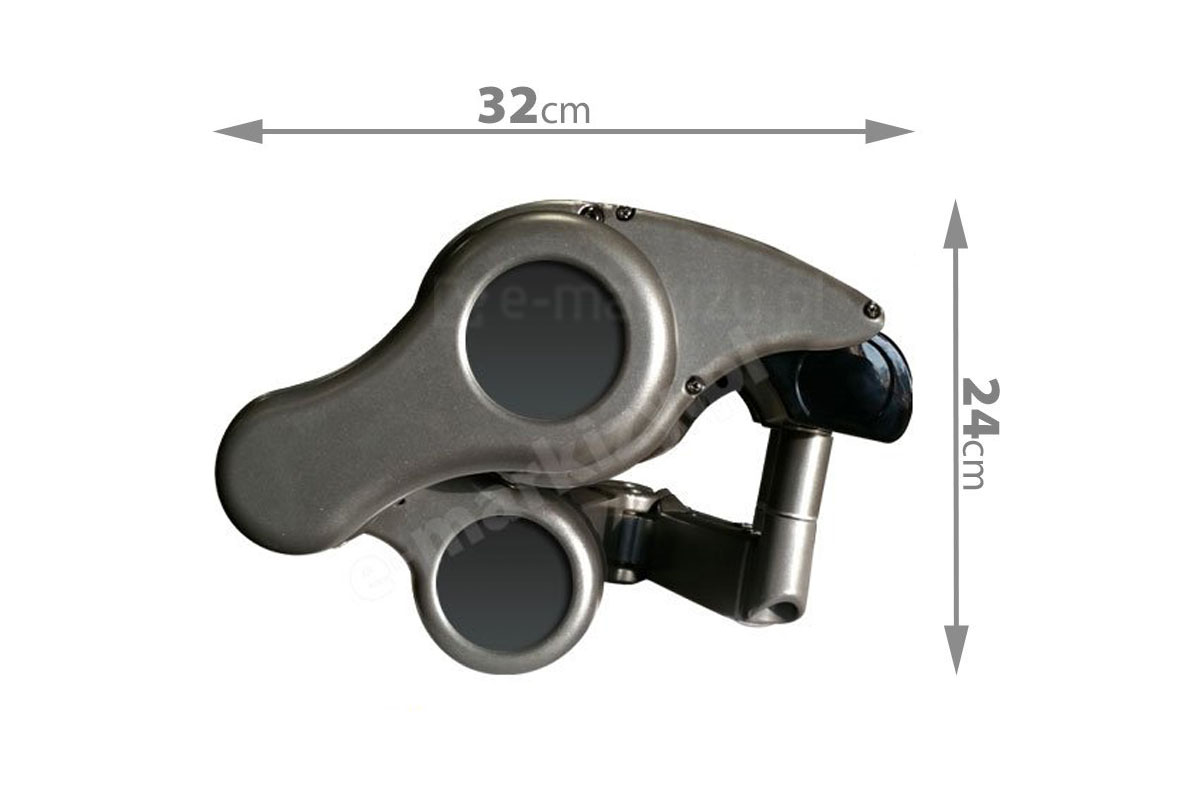

Markiza Adagio MOL pomiar kasety ukazany na złożonej markizie widocznej od boku. Wysokość kasety pokazano po prawej dwukierunkową strzałką, przy której znajduje się napis "24cm". Głębokość kasety pokazano nad kasetą za pomocą dwukierunkowej strzałki, nad którą znajduje się napis "32cm".
