Markiza Allegro Mol Dane Techniczne i Pomiar

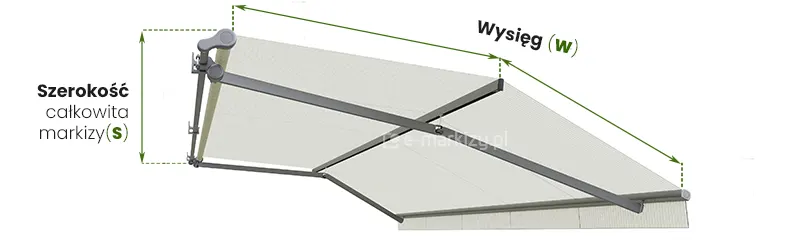

Markiza Allegro MOL pomiar szerokości i wysięgu przedstawiony na przykładzie umieszczonej na białym tle w pełni rozwiniętej markizy z grafitową konstrukcją i białym, poszyciem. Po lewej stronie, poprowadzone od skrajów bocznych zaślepek dwie przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę z napisem po lewej "szerokość całkowita markizy (S)". Ponad wysięgiem umieszczono dwie dwukierunkowe strzałki obok siebie: jedna od skraju rury nawojowej do środkowej belki markizy, a druga od środkowej belki markizy do skraju belki przedniej. Ponad obiema strzałkami napis "wysięg (W)".

Markiza Allegro Pomiar

DOSTĘPNE WYMIARY:
Szerokość: od 310 do 600cm
Wysięg: 250cm do 350cm

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

Markiza Allegro Mol Dane Techniczne

Markiza z dwustopniowym kątem nachylenia, który zapewnia ochronę przed nisko wschodzącym i zachodzącym słońcem i łatwy odpływ wody deszczowej dzięki dużemu nachyleniu. Specyficzne ułożenie markizy pozwala na swobodne przechodzenie pod nią bez konieczności pochylania się, a także możliwość otwierania drzwi lub okiennic nawet przy niskim położeniu belki frontowej.

Do markizy możemy opcjonalnie zamontować napęd elektryczny z automatyką i oświetlanie led.
W zależności od wysięgu, markiza Allegro ma przypisany kąt nachylenia ramion 140° lub 170°,
dodatkowo możliwa jest regulacja kąta pochylenia całej markizy na wspornikach montażowych (od 5 do 30°).

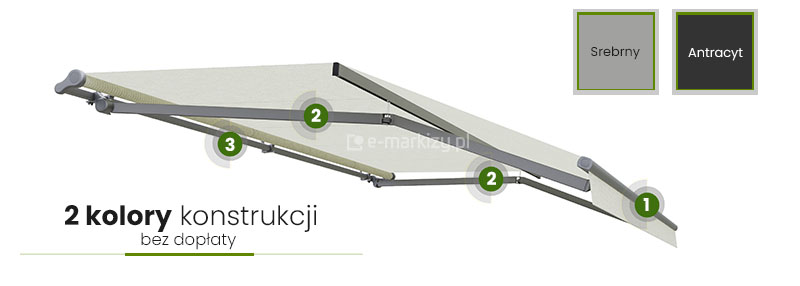

Grafika przedstawiająca konstrukcję markizy tarasowej w widoku od dołu, prezentująca jej główne elementy mechaniczne oraz dostępne warianty kolorystyczne stelaża. Na białym tle widoczna jest rozłożona markiza z jasnym poszyciem, wsparta na dwóch przegubowych ramionach. Kluczowe elementy konstrukcji zostały oznaczone zielonymi punktami z cyframi: Numer 1: Przednia belka markizy z widocznym zakończeniem profilu. Numer 2: Przeguby ramion markizy (łokcie), umiejscowione w połowie ich długości. Numer 3: Tylna rura nawojowa z mechanizmem mocującym. W prawym górnym rogu znajdują się dwa kwadratowe wzorniki kolorów opisane jako: Srebrny (jasnoszary kwadrat). Antracyt (ciemnoszary, niemal czarny kwadrat). W dolnej części grafiki widnieje duży napis w języku polskim: "2 kolory konstrukcji bez dopłaty", podkreślony cienką, zieloną linią. Całość ma charakter techniczny i informacyjny, służący prezentacji detali budowy produktu.

Kolorystyka Markizy

Markiza posiada 2 kolory konstrukcji w standardzie RAL do wyboru:
– 9006 (srebrny) | – antracyt

Belka frontowa
Ramiona markizy
Belka kwadratowa montażowa

Markizy Reklamowe

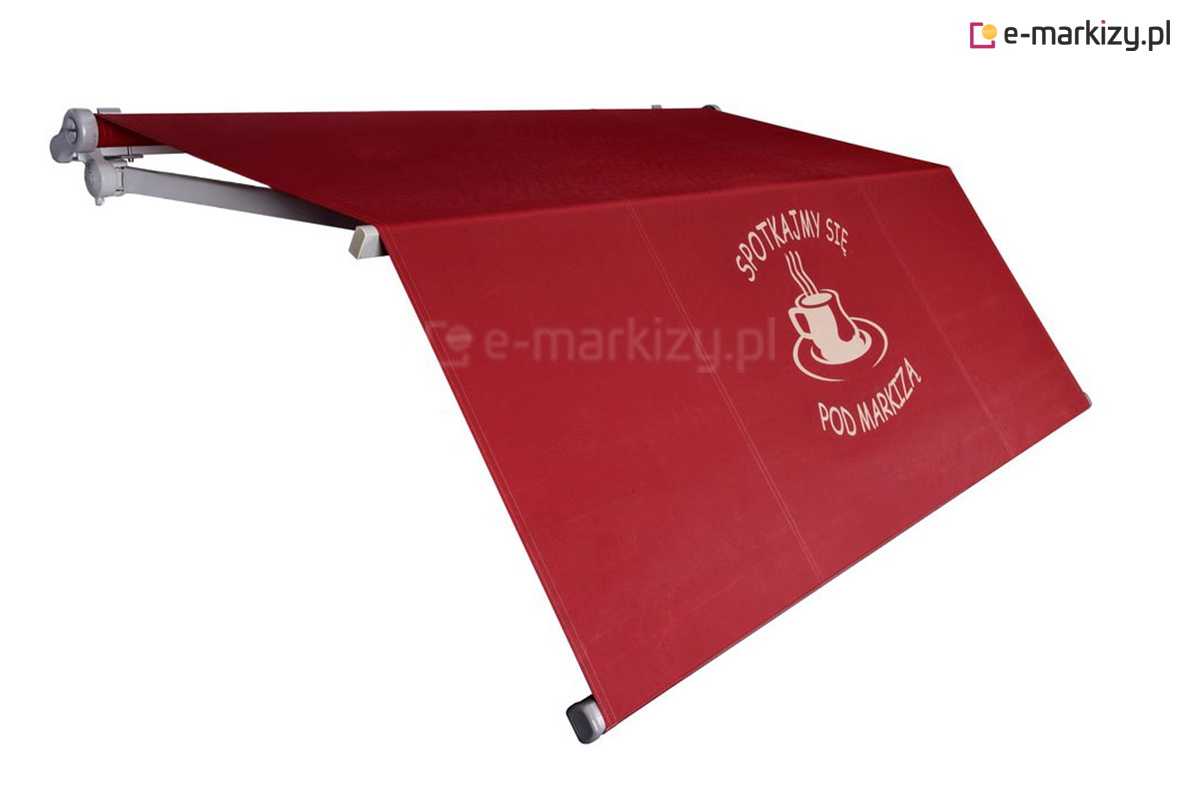

Odpowiednie ustawienie kąta pochyłu pozwala wyeksponować nadruk reklamowy na tkaninie – jest to więc idealna markiza do sklepów, barów itp.

Logo firmy lub ciekawy wzór nadadzą markizie unikalny charakter, a w odpowiedniej kompozycji z wybranym wzorem tkaniny staną się znakiem rozpoznawalnym Państwa działalności oraz na stałe wpiszą się w świadomość okolicznych mieszkańców i turystów.

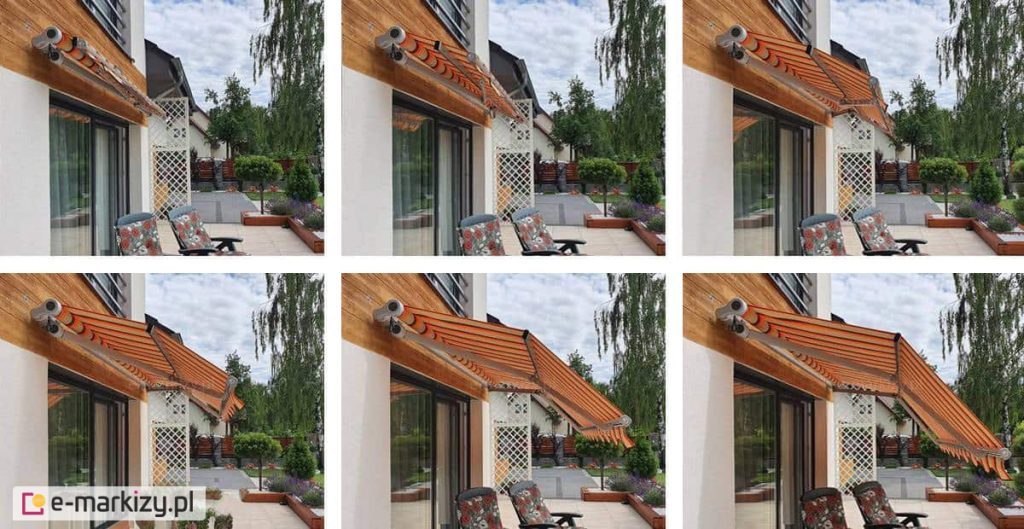

Seria sześciu zdjęć ułożonych w dwóch rzędach, prezentująca proces stopniowego rozkładania markizy tarasowej Allegro zamontowanej na elewacji nowoczesnego domu jednorodzinnego. Na każdym kolejnym kadrze, patrząc od lewego górnego rogu do prawego dolnego, widać zwiększający się wysięg ramion oraz rozwijanie pasiastego materiału w kolorze pomarańczowym z ciemniejszymi, podłużnymi pasami. Markiza posiada charakterystyczną konstrukcję z łamanym ramieniem, która w początkowej fazie wysuwa się niemal poziomo, a następnie, w połowie długości, załamuje się pod kątem w dół, co jest wyraźnie widoczne na trzech ostatnich zdjęciach. Poszycie zakończone jest dekoracyjną, pofalowaną falbaną. Tło stanowi taras wyłożony jasnymi płytami, na którym stoją dwa fotele ogrodowe z kwiecistą tapicerką. Elewacja budynku jest biała z elementami naturalnego drewna nad dużym przeszkleniem drzwi tarasowych. W tle widoczny jest zadbany ogród z zielonymi krzewami, ozdobną białą kratką ogrodową oraz wysokimi drzewami liściastymi pod lekko zachmurzonym niebem.

Dwustopniowa markiza

Wyjątkowość konstrukcji markizy Allegro Mol sprawia, że możliwe jest korzystanie ze strefy przyściennej bez schylania się, mając jednocześnie osłonięty front tarasu.

Markiza Allegro MOL wymiary kasety pokazane na markizie z białą konstrukcją i całkowicie zwiniętym czerwonym poszyciem na białym tle. Ponad markizą szara dwukierunkowa strzałka pozioma pokazująca głębokość markizy po złożeniu, nad nią napis "28cm". Po prawej stronie szara dwukierunkowa pionowa strzałka, pokazująca wysokość zwiniętej markizy, obok niej napis "22 cm".

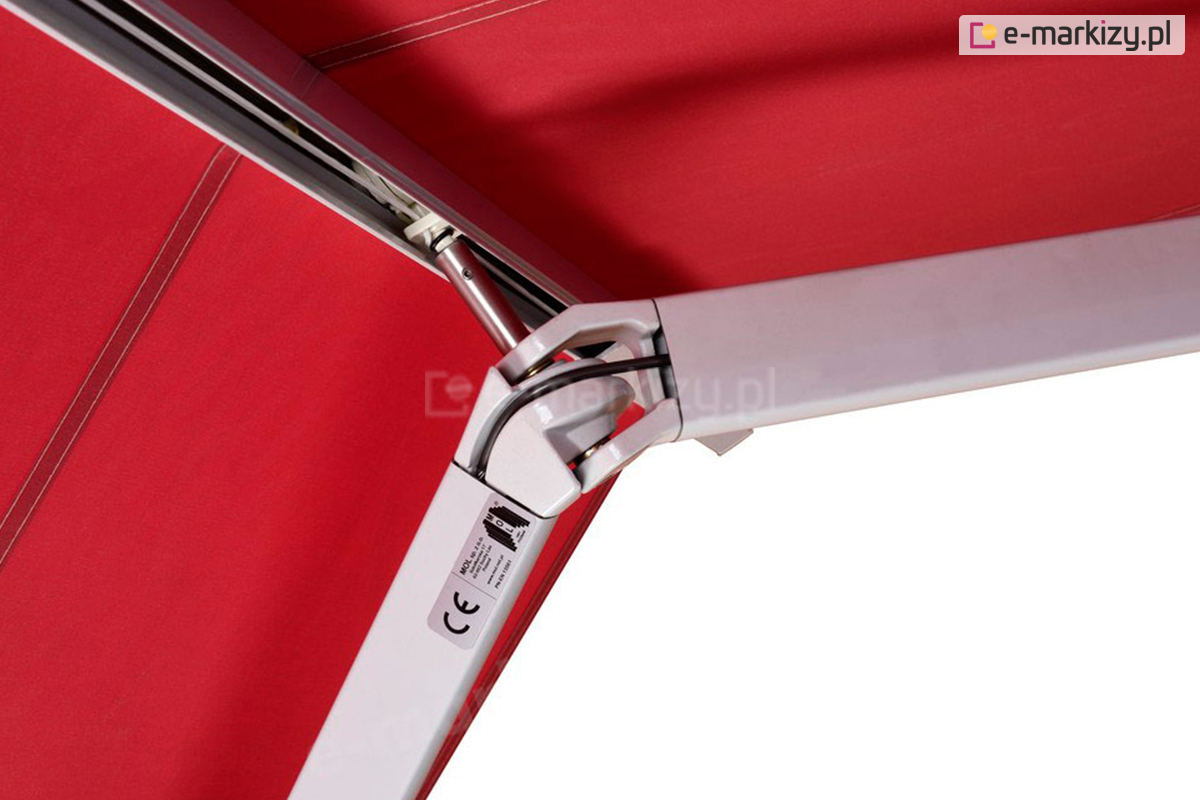

Zbliżenie na przegub ramienia markizy Allegro z widocznym łącznikiem środkowej belki. Ramię w kolorze białym widoczne na tle czerwonej tkaniny poszycia. Na jednej części ramienia w pobliżu łączenia widoczna naklejka producenta. Zdjęcie prezentuje produkt markiza Allegro MOL dane techniczne.

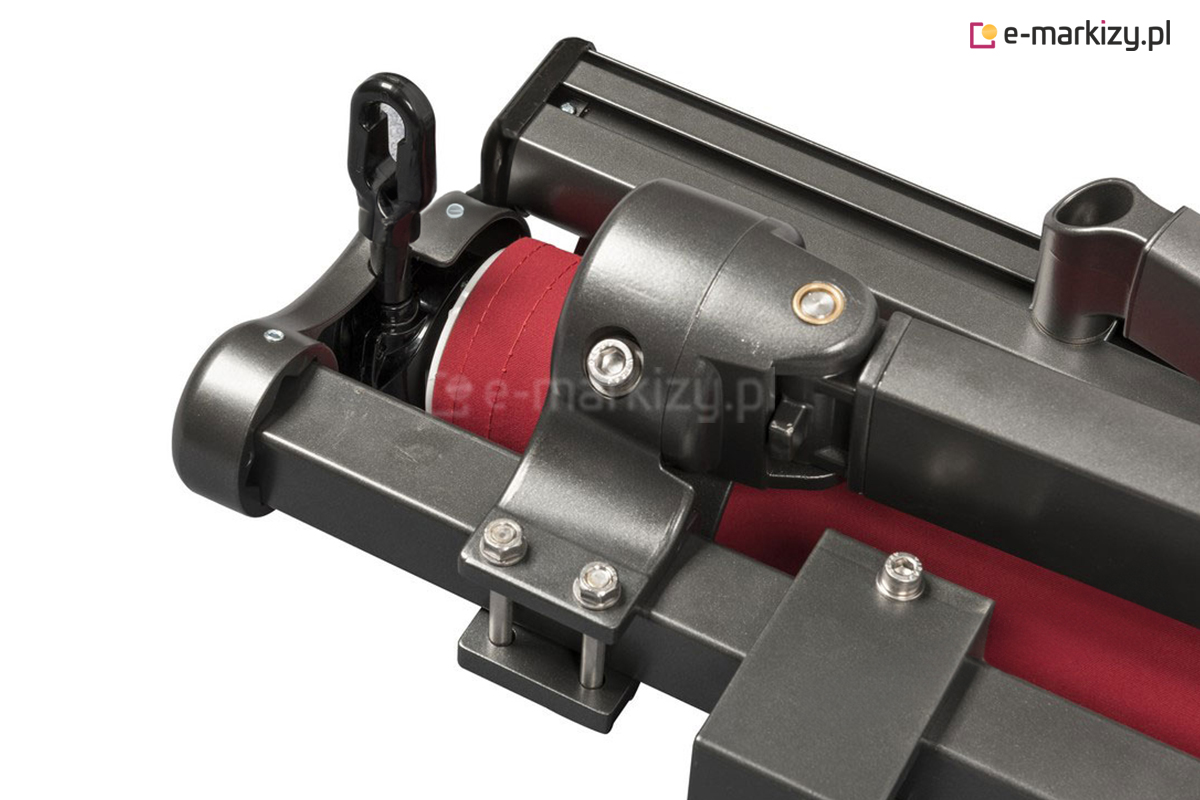

Widok od dołu markizy tarasowej Allegro z czarną kosntrukcją. Widoczne od lewej zaślepka boczna, przekładnia korbowa napędu ręcznego, mocowanie ramienia do belki kwadratowej oraz fragment uchwytu ściennego. Powyżej ramienia widoczna belka przednia. Z czarną konstrukcją kontrastuje czerwone poszycie. Markiza przedstawiona na białym tle.

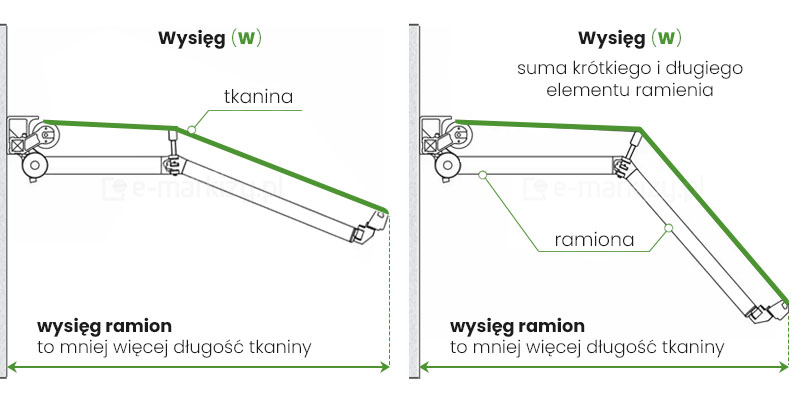

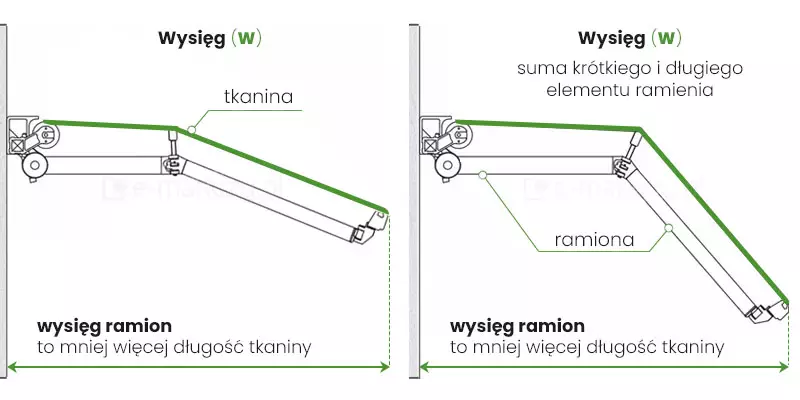

Rysunek techniczny przedstawiający dwa schematy bocznego przekroju markizy tarasowej w celu wyjaśnienia pojęcia „wysięg (w)”. Schemat po lewej stronie: Ukazuje markizę z tkaniną nachyloną pod łagodnym kątem. Podpis „wysięg ramion to mniej więcej długość tkaniny” odnosi się do zielonej linii ze strzałkami na dole, wyznaczającej odległość od ściany do czoła markizy. Wskazano również element „tkanina” (tkanina) w kolorze zielonym. Schemat po prawej stronie: Przedstawia tę samą markizę pod większym kątem nachylenia. Górny napis wyjaśnia, że „wysięg (w)” to suma krótkiego i długiego elementu ramienia. Linia pomocnicza z podpisem „ramiona” wskazuje na przegubową konstrukcję podtrzymującą materiał. Dolna zielona linia z grotami obrazuje całkowitą głębokość (wysięg) markizy mierzoną w poziomie od płaszczyzny ściany. Całość grafik utrzymana jest w kolorystyce czarno-białej z zielonymi akcentami wyróżniającymi kluczowe parametry pomiarowe.

Wysięg ramion a długość tkaniny:

– wysięg (W) jest to suma krótkiego i długiego elementu ramienia
– wysięg ramion to mniej więcej długość tkaniny

Grafika przedstawia cztery sekwencyjne schematy techniczne obrazujące proces rozkładania ramion oraz tkaniny markizy Allegro montowanej do ściany nad tarasem. Na każdym z ujęć widoczny jest ten sam przekrój nowoczesnego balkonu z szarymi płytkami podłogowymi, białymi ścianami oraz metalową balustradą z ciemnym pochwytem, na którym ustawiono stolik i dwa ażurowe krzesła ogrodowe. Pierwszy schemat od lewej ukazuje markizę w pozycji niemal całkowicie złożonej, gdzie ramiona przegubowe są ściśle złożone przy elewacji, a materiał schowany. Na drugim schemacie markiza jest częściowo wysunięta, ukazując konstrukcję ramion łamanych oraz początkowy etap rozwijania jasnej, półtransparentnej tkaniny z krótką falbaną na froncie. Trzeci obraz prezentuje markizę wysuniętą do połowy zasięgu, gdzie ramiona tworzą wyraźny kąt rozwarty, zapewniając już znaczną strefę cienia nad meblami balkonowymi. Zaczyna być widoczny łamany kąt wysięgu. Ostatni schemat po prawej stronie pokazuje markizę w pełnym wysięgu, gdzie tkanina jest całkowicie napięta i nachylona pod kątem w dół w stronę barierki, osłaniając całą przestrzeń wypoczynkową przed słońcem. Cała konstrukcja markiza allegro opiera się na solidnych, ciemnoszarych profilach aluminiowych, które są zakotwiczone w ścianie budynku powyżej otworu drzwiowego.

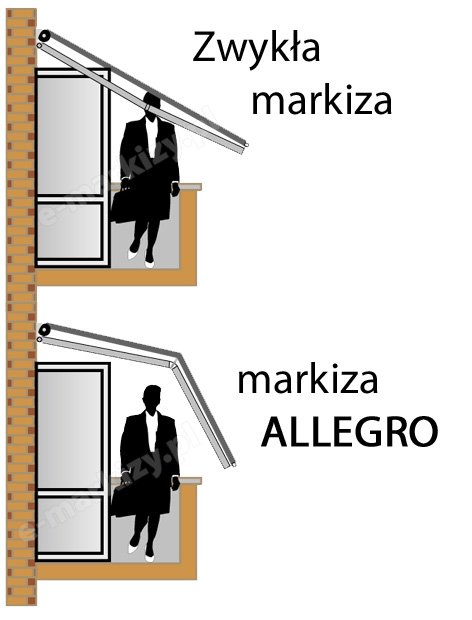

Schematyczna ilustracja porównawcza dwóch rodzajów markiz balkonowych, przedstawiona w przekroju bocznym na białym tle. Grafika składa się z dwóch pionowo ułożonych sekcji prezentujących sylwetkę osoby stojącej na balkonie przy otwartych drzwiach balkonowych, zamontowanych w ceglanej ścianie budynku. Górna część rysunku przedstawia wariant opisany jako Zwykła markiza, gdzie proste, sztywne ramię prowadzi materiał pod stałym skosem od góry elewacji do barierki, co ogranicza przestrzeń użytkową na balkonie i zmusza osobę do pochylenia się. Dolna część ilustracji prezentuje wariant markiza ALLEGRO, który charakteryzuje się łamanym ramieniem konstrukcyjnym. W tym modelu ramię markizy najpierw wysuwa się poziomo nad głową użytkownika, a następnie załamuje się w dół w połowie swojej długości, co tworzy znacznie więcej wolnej przestrzeni nad balkonem i pozwala stojącej postaci na swobodne poruszanie się w pełnym wyproście. Całość została wykonana w formie czytelnego rysunku technicznego z użyciem czarnych konturów, szarości dla elementów konstrukcyjnych i brązu dla oznaczenia podłoża balkonu oraz ceglanej ściany.
