Markiza Australia Pomiar i Dane techniczne

Markiza Australia Aluprof pomiar szerokości i wysięgu przedstawiony na przykładowej całkowicie rozwiniętej osłonie z grafitową konstrukcją i jasnym poszyciem na białym tle. Po lewej stronie, od skrajów bocznych zaślepek markizy poprowadzono w bok dwie przerywane linie, pomiędzy którymi zamieszczona została zielona dwukierunkowa strzałka. Obok strzałki po lewej jej stronie napis "szerokość całkowita markizy (S)". Ponad markizą, od skraju mocowania do ściany oraz od skraju belki przedniej poprowadzono w górę dwie przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Nas strzałką napis "wysięg (W)".

Markiza Australia pomiar

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 195 do 700cm
Wysięg: od 160 do 360cm

Wyceń markizę

Markiza Australia Pomiar – szerokość i wysięg

Markiza Tarasowa Australia Dane Techniczne

Dostępne wysięgi	1,6m; 2,1m; 2,6m; 3,1m; 3,6m;
Wysięg maksymalny	3,6m
Szerokość	od 1,9m do 7m
Ramiona	rozkładane, aluminiowe, ze sprężynami i łańcuchem Flyera
Kąt pochyłu	od 5 do 60 stopni (w niektórych przypadkach max kąt to 40 stopni)
Uchwyty montażowe	do ściany, sufitu, krokwi
Średnica rury nawojowej	70mm, 80mm
Półkaseta w opcji	tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Napęd ręczny	korba o długości 1,5m; 1,8m; 2,2m
Napęd automatyczny	silnik elektryczny z awaryjnym lub bez awaryjnego otwierania
Automatyka	przełącznik klawiszowy, centralka sterująca, pilot, czujnik wiatru

Rysunek techniczny przedstawiający trzy warianty montażu markizy tarasowej wraz z podanymi wymiarami w milimetrach. Każdy schemat ukazuje przekrój boczny mechanizmu markizy: 1. Montaż do ściany: Mechanizm przymocowany bezpośrednio do pionowej płaszczyzny ściany. Wymiary montażowe wynoszą 270 mm szerokości oraz 300 mm wysokości. 2. Montaż do sufitu: Mechanizm podwieszony pod poziomą płaszczyzną sufitu za pomocą kątownika. Wymiary montażowe wynoszą 285 mm szerokości oraz 325 mm wysokości. 3. Montaż do krokwi dachowej: Mechanizm zamocowany do skośnej krokwi za pomocą specjalnego, wydłużonego wspornika z otworami montażowymi. Wymiary montażowe dla tego wariantu to 405 mm szerokości oraz 505 mm wysokości całkowitej. Grafika jest wykonana w formie czarno-białego szkicu technicznego na białym tle.

Markiza Australia Aluprof – Sposoby montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

Grafika przedstawia zestawienie trzech rodzajów profesjonalnych elementów montażowych, jakimi są uchwyty do markiz Aluprof wyposażonych w kwadratową rurę nośną, ukazane w formie trójwymiarowych modeli na białym tle. Każdy z uchwytów jest oznaczony zieloną cyfrą w nawiasie i posiada ciemnoszare, matowe wykończenie. Pierwszy element (1) to klasyczny uchwyt ścienny o konstrukcji w kształcie litery L z dodatkowym wycięciem stabilizującym rurę kwadratową. Poniżej widoczny jest schemat montażu śruby mocującej wraz z podkładką i maskownicą łba śruby. Drugi uchwyt (2) to solidny wspornik kątowy przeznaczony do montażu sufitowego, pokazany w widoku rozstrzelonym z kompletem śrub, podkładek, nakrętek oraz czarnych nasadek maskujących. Trzeci model (3) prezentuje specjalistyczny uchwyt krokwiowy o wydłużonej, płaskiej konstrukcji z licznymi otworami montażowymi, który umożliwia bezpieczne przytwierdzenie markizy do drewnianych elementów konstrukcyjnych dachu. Wszystkie uchwyty do markiz Selt cechują się technicznym wzornictwem, precyzją wykonania otworów fasolkowych ułatwiających poziomowanie oraz kompletnym systemem akcesoriów wykończeniowych, które chronią złącza przed czynnikami atmosferycznymi.

Markiza tarasowa Australia – Rodzaje uchwytów

1. Uchwyty ścienne
2. Uchwyty sufitowe (zespalane z uchwytami ściennymi)
3. Uchwyty krokwiowe (zespalane z uchwytami ściennymi)

Zobacz sposoby montażu markizy

Rysunek techniczny w formie czarno-białego schematu izometrycznego przedstawia rozbudowany system montażowy i szkielet konstrukcyjny, jakim charakteryzuje się markiza australia o dużej szerokości. Na grafice widoczna jest długa rura kwadratowa nośna, która stanowi fundament całej konstrukcji i do której przytwierdzone są pozostałe podzespoły. Wzdłuż rury rozmieszczonych jest symetrycznie pięć zestawów uchwytów montażowych, składających się z kątowników i wsporników, które pozwalają na zamocowanie markizy do ściany, sufitu lub krokwi, w zależności od potrzeb użytkownika i możliwości technicznych w miejscu mocowania. Dwa ramiona przegubowe są przedstawione w pozycji maksymalnego rozłożenia, tworząc szeroki kąt i stabilnie podtrzymując przednią belkę profilową, która domyka konstrukcję od frontu. Schemat jest pozbawiony poszycia materiałowego, aby wyraźnie wyeksponować liniową budowę stelaża oraz precyzyjne rozmieszczenie elementów łączących rurę nawojową z mechanizmem wysięgowym. Całość prezentuje profesjonalny, inżynieryjny widok produktu, podkreślając jego skalę oraz stabilność rozwiązań technicznych stosowanych w szerokich zadaszeniach tarasowych.

Ilość zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 5)

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. do ściany lub sufitu. Markiza jest już w całości skręcona i wyregulowana. W razie potrzeby możemy również dowolnie ustawić kąt pochyłu. Możemy również przymocować ją bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm.

Render techniczny przedstawiający markizę tarasową Australia Aluprof z ramionami przegubowymi w pełnym rozłożeniu, widzianą od dołu. Konstrukcja posiada antracytowy/szary stelaż oraz dwa szeroko rozstawione ramiona z przegubami, które napinają poszycie. Materiał markizy jest w kolorze jasnokremowym lub białym, o gładkiej strukturze bez wzorów. Z przodu znajduje się prosta belka frontowa z niskim, prostokątnym wolantem, również w jasnym kolorze. Widoczna jest rura nawojowa oraz mechanizm mocujący ramiona do profilu montażowego. Całość zaprezentowana na jednolitym białym tle, co pozwala na dokładną analizę geometrii wysięgu markizy.

Kiedy markiza tarasowa jest wyposażona w 3 ramiona?

Liczba ramion w markizie Australia zależy od jej wymiarów. Przy większych szerokościach, dla zapewnienia stabilności, montowane są trzy ramiona.

Graniczne wartości różnią się w zależności od wysięgu:

– przy wysięgu 160, 210 lub 260 cm – 3 ramiona od szerokości 531 cm,
– przy wysięgu 310 cm – 3 ramiona od szerokości 591 cm,
– przy wysięgu 360 cm – 3 ramiona od szerokości 651 cm.

Dzięki dodatkowemu ramieniu markiza zyskuje większą stabilność i trwałość przy większych wymiarach.

Rysunek techniczny przedstawiający schemat zakresu regulacji kąta nachylenia oraz wysięgu ramion markizy tarasowej. Na białym tle widoczny jest widok z boku (profil) ramienia markizy zamocowanego do uchwytu ściennego (punkt 0). Ramię przedstawione jest w dwóch skrajnych położeniach: niemal poziomym oraz maksymalnie opuszczonym, co tworzy łuk nachylenia oznaczony wartością.W górnej części schematu, nad ramieniem w pozycji poziomej, znajdują się wartości liczbowe określające wysięg markizy w metrach: 1.6, 2.1, 2.6, 3.1 oraz 3.6. Po lewej stronie, pod punktem montażowym, widnieje pionowa kolumna cyfr określająca wysokość opuszczenia czoła markizy przy maksymalnym nachyleniu: 0.9, 1.2, 1.5, 1.8 oraz 2.0. Schemat uzupełniają strzałki kierunkowe przy punkcie zerowym (pozioma i pionowa) oraz dwustronna łukowata strzałka wskazująca zakres ruchu ramienia.

Cechy Charakterystyczne markizy tarasowej Australia Aluprof

– Regulowany kąt pochyłu w zakresie 5°–60°
– Markiza posiada regulowany kąt pochylenia, który możemy dostosować do swoich potrzeb
– Maksymalna szerokość Markizy to 700cm a wysięg to 360cm*
– Możliwy montaż markizy do ściany, sufitu, krokwi dachowej

* pamiętaj, że wysięg markizy jest ściśle uzależniony od szerokości markizy. Im szersza markiza, tym wysięg może być większy.

Poniżej tabela dostępności wysięgów w zależności od szerokości markizy.

– Szerokość markizy od 195 do 244 cm (dostępny wysięg 160 cm)
– Szerokość markizy od 245 do 294 cm (dostępny wysięg 160, 210 cm)
– Szerokość markizy od 295 do 344 cm (dostępny wysięg 160, 210, 260 cm)
– Szerokość markizy od 345 do 394 cm (dostępny wysięg 160, 210, 260, 310 cm)
– Szerokość markizy od 395 do 700 cm (dostępny wysięg 160, 210, 260, 310, 360 cm)

Schematyczny rysunek techniczny przedstawiający przekrój boczny rozłożonej markizy tarasowej z zaznaczonym zakresem regulacji kąta nachylenia. Po lewej stronie widoczny jest mechanizm rury nawojowej z tkaniną oraz punkt mocowania ramienia. Przez środek biegnie przegubowe ramię markizy połączone z profilem przednim. Niebieska linia prosta obrazuje napięcie materiału markizowego. Po prawej stronie znajduje się czarna, dwustronna strzałka łukowa z opisem wartości tekstowej 5° - 60°, wskazująca możliwości ustawienia pochyłu ramion. Całość wykonana w formie czarno-białego rysunku liniowego.

Markizy firmy Aluprof posiadają element nośny w postaci belki kwadratowej oznaczony na zdjęciu markizy o antracytowej konstrukcji i białym poszyciu po lewej stronie okrągłym znacznikiem o zielonej obwódce, od którego cienka zielona linia prowadzi w prawo do napisu "kwadratowa belka nośna" z pogrubionym tekstem "belka nośna" oraz podkreślonym zieloną grubsza kreską słowem "nośna". Nad napisem kwadrat o czarnym obwodzie z umieszczonym obok lewego i górnego boku napisem 4cm, powyżej kwadratu napis "przekrój belki".

Przekrój belki nośnej markizy Australia

• kwadratowa belka nośna o wymiarach 4x4cm

Czarno-biała instrukcja techniczna przedstawia proces regulacji kąta nachylenia zadaszenia tarasowego typu markiza australia. Grafika składa się ze schematu głównego oraz siedmiu ponumerowanych kroków ilustrujących operacje manualne na mechanizmie. Na górnym schemacie widoczny jest profil boczny markizy z zaznaczoną strzałką dwustronną, która wskazuje zakres ruchu ramienia w górę i w dół. Krok pierwszy i trzeci pokazują użycie klucza imbusowego do luzowania lub dokręcania śrub bocznych w głowicy ramienia. Krok drugi ilustruje odkręcanie nakrętek blokujących na wsporniku montażowym za pomocą klucza płaskiego. Rysunki od czwartego do szóstego przedstawiają proces precyzyjnego ustawiania pochylenia poprzez kręcenie śrubą regulacyjną, co powoduje zmianę położenia ramienia względem uchwytu ściennego. Ostatni, siódmy krok pokazuje mężczyznę w stroju roboczym, który sprawdza poziomicą ustawienie belki frontowej rozwiniętej markizy australia, upewniając się, że konstrukcja jest zamontowana równolegle do podłoża. Całość instrukcji ma charakter użytkowy, skupiając się na detalach mechanicznych śrub, przegubów i narzędzi niezbędnych do poprawnej kalibracji systemu osłonowego.

Regulacja pochylenia kąta markizy AUSTRALIA ALUPROF

Markiza Australia ma regulowany kąt pochyłu w zakresie 5°–60°. Poniżej instrukcja krok po kroku jak właściwie wyregulować markizę.
Celem zmiany ustawienia kata pochylenia markizy należy:
– Rozwinąć całkowicie markizę, odnaleźć uchwyt ramion ze śrubą regulacyjną
– Poluzować kluczem imbusowym śrubę M70.
– Za pomocą klucza płaskiego kolejno odkręcać (zwiększanie kata nachylenia) lub przykręcać (zmniejszanie kąta nachylenia) śruby regulacyjne uchwytów ramion.
– Dokręcić kluczem imbusowym śrubę M70.
Za pomocą poziomnicy sprawdzić czy belka przednia jest ustawiona w poziomie.

W razie trudności zapytaj naszego sprzedawcę.

Wysunięte poszycie markizy Palladio Aluprof w odcieniach grafitu z widocznymi od spodu skrzyżowanymi ramionami krzyżowymi na tle szaro-niebieskiego nieba.

Możliwe do zastosowania ramiona krzyżowe markizy

Zastosowanie ramion krzyżowych w markizach pozwala na uzyskanie większego wysięgu niż przy standardowej konfiguracji markizy.

Zobacz galerię i film

Konstrukcja markizy tarasowej z ramionami krzyżowymi w kolorze białym, przedstawiona na jasnym tle. Widoczny stalowy profil nośny o przekroju kwadratowym, na którym zamontowano uchwyty montażowe ścienno-sufitowe oraz rurę nawojową. Mechanizm ramion krzyżowych składa się z dwóch łamanych profili aluminiowych zamocowanych na różnych wysokościach, co umożliwia ich zachodzenie na siebie podczas składania. Z przodu widoczna belka frontowa (przednia), do której przymocowane są końcówki ramion. Całość konstrukcji jest lakierowana proszkowo na biało, z widocznymi przegubami, śrubami regulacyjnymi oraz uchwytem do przekładni korbowej po prawej stronie.

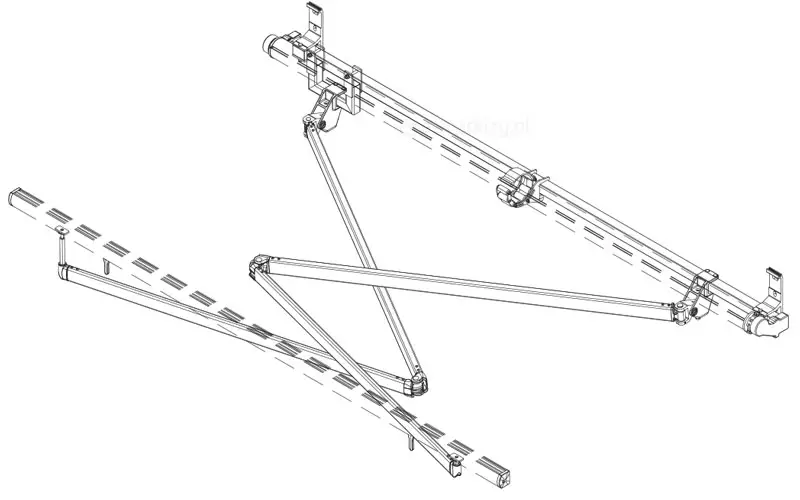

Rysunek techniczny przedstawia schemat konstrukcyjny rozkładanego mechanizmu zadaszenia tarasowego jakim jest markiza australia z ramionami krzyżowymi. Grafika w formie czarno-białego szkicu izometrycznego ukazuje kluczowe elementy mechaniczne urządzenia bez poszycia materiałowego, co pozwala na dokładny wgląd w system ramion przegubowych. Głównym elementem nośnym jest długa, pozioma rura nawojowa zamontowana na końcowych wspornikach bocznych, które służą do przytwierdzenia konstrukcji do ściany lub sufitu. Od rury odchodzą dwa solidne, łamane ramiona boczne, które w tej konfiguracji są częściowo wysunięte. Każde ramię składa się z dwóch profili połączonych w połowie długości ruchomym przegubem, co umożliwia płynne składanie i rozkładanie markizy australia. Wyraźnie widoczne jest składanie się lewego ramienia poniżej przegubu ze strony prawej. Dzięki temu możliwe jest zwiększenie wysięgu względem szerokości markizy. Na końcach ramion zamocowana jest belka przednia, przedstawiona za pomocą linii przerywanych, która w gotowym produkcie odpowiada za naciąganie tkaniny i stanowi krawędź wykończeniową zadaszenia. Widoczne są również detale montażowe, takie jak uchwyty mocujące rurę nośną oraz mechanizm napędowy umieszczony po prawej stronie osi, który odpowiada za sterowanie ruchem osłony. Całość konstrukcji charakteryzuje się symetrią i techniczną precyzją, typową dla systemów przeciwsłonecznych o dużym wysięgu.

Solidne aluminiowe ramiona krzyżowe do markiz Aluprof, w kolorze srebrzysty grafit, na tle grafitowego poszycia markizy, umieszczone są jedno nad drugim i mijają się podczas składania zapewniając markizie zwiększony wysięg w stosunku do jej szerokości.

Strona dotyczy markizy tarasowej Australia firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
