Markiza balkonowa Italia w kasecie Pomiar i Dane techniczne

Markiza balkonowa Italia w kasecie pomiar

Pomiar i Dane Techniczne markizy balkonowej w kasecie: Markiza Italia posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy balkonowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość S: od 110 do 500 cm
Wysięg W: od 70 do 140 cm
Długość poszycia na belce T (bez uwzględnienia falbany): do 314 cm

WYCEŃ MARKIZĘ

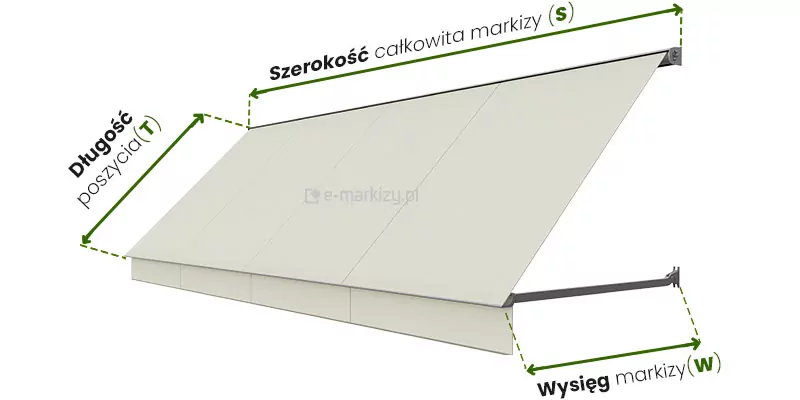

Markiza balkonowa Italia w kasecie pomiar szerokości i wysięgu

Markiza balkonowo sklepowa Italia kasetowa Aluprof zamocowana na ścianie nad drzwiami balkonowymi z ramionami mocowanymi do ściany. Tkanina wystaje poza barierkę balkonu. Po prawej powiększenie markizy z widocznym w całości ramieniem od którego mocowania ściennego do krawędzi belki przedniej poprowadzono w dół przerywane linie. Pomiędzy te linie wpisano dwukierunkową zieloną strzałkę, a nad nią umieszczono symbol W, który oznacza wysięg markizy.

Pomiar markizy balkonowej z ramionami ściennymi

Maksymalny wysięg ramion markizy balkonowej Italia w kasecie to 140cm, jest to całkowity wymiar markizy wraz z uchwytami ramion, belką nawojową oraz belką przednią

Pomiar markizy balkonowo sklepowej z ramionami ściennymi

Pomiar markizy balkonowo sklepowej z ramionami ściennymi W zamówieniu podajemy zewnętrzny wymiar markizy (S) łącznie z uchwytami i wałem korbowym. Podajemy jeszcze wymiar (W) czyli długość ramion
W wariancie (S), ramiona montujemy do ściany. Mamy do wyboru 3 długości: 100,140 i 180cm. Długość ramion to w tym przypadku wysięg markizy. (na rurze nawojowej niezależnie od długości ramion, nawinięta jest tkanina o długości 210cm).

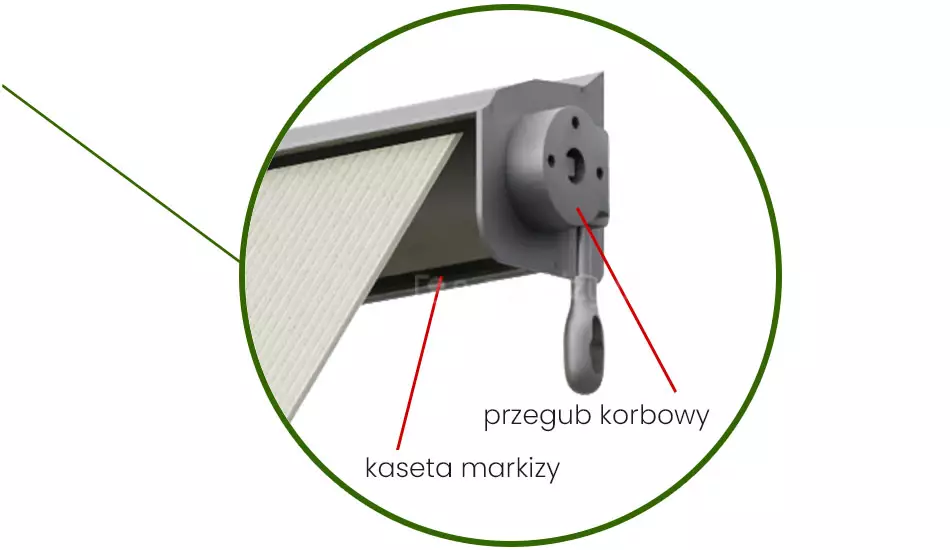

Kręcąc korbą w prawo lub w lewo zwijamy lub rozwijamy markizę. Dodatkowo możemy zamontować napęd elektryczny z czujnikami

Markiza balkonowa Italia w kasecie Dane techniczne

Maksymalna szerokość	do 5,0 m
Wysięg ramion	do 1,4 m
Średnica rury nawojowej	70 mm
Ramiona	Opuszczane, aluminiowe , ze sprężyną
Kąt pochyłu	od 0° – do 140°
Napęd	elektryczny lub korba o długości 1,5 m; 1,8 m; 2,2 m
Półkaseta	tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Uchwyty montażowe	Ścienne / Sufitowe/ wspornik wnękowy (dla ramion)

Komponenty Markizy Italia Aluprof w Kasecie

1 – Kaseta Italia
2 – Uchwyt sufitowy
3 – Tkanina
4 – Falbana
5 – Zespół belki przedniej
6 – Ramię
7 – Uchwyt ramienia – ścienny
8 – Mechanizm korbowy (opcja)
9 – Korba (opcja)
10 – Pokrywa kasety Italia

Tekst alternatywny: Rysunek techniczny przedstawiający wymiary boczne mechanizmu markizy Italia w dwóch wariantach montażowych. Lewy schemat obrazuje montaż ścienny o wysokości 119 mm i szerokości 126 mm. Prawy schemat przedstawia montaż z dodatkowym uchwytem górnym (sufitowym) o całkowitej wysokości 145 mm i szerokości 131 mm. Na obu rysunkach widoczny jest profil boczny kasety, mechanizm zębaty z uchem na korbę u dołu oraz linia obrazująca kąt zejścia tkaniny. Wszystkie wymiary podano w milimetrach.

Italia Balkonowa w Kasecie Aluprof – Sposoby mocowania

– montaż do ściany
– montaż do sufitu

Schemat techniczny przedstawia zakres regulacji kąta pochyłu markizy balkonowej w kasecie z ramionami bocznymi, ukazany w widoku z boku (przekrój boczny). Rysunek liniowy na białym tle ilustruje możliwości ustawienia ramienia w zależności od potrzeb użytkownika i warunków nasłonecznienia. W górnej części widoczna jest kaseta markizy zamontowana do ściany, z której wyprowadzone są linie pomocnicze symbolizujące poszycie. Kluczowym elementem grafiki są oznaczenia łukowe definiujące zakresy pracy ramienia: Zakres standardowy: Oznaczony jako „standard 0° - 90°”, obejmuje ruch ramienia od pozycji pionowej (równoległej do ściany) do pełnego wysięgu poziomego. Ciągła linia łukowa ze strzałkami wskazuje górną ćwiartkę okręgu. Zakres opcjonalny: Oznaczony jako „opcja 90° - 140°”, przedstawiony za pomocą przerywanej linii łukowej. Pokazuje on możliwość opuszczenia ramienia poniżej linii horyzontu (poziomu), co pozwala na niemal całkowite zasłonięcie otworu okiennego lub balkonowego. Na rysunku widoczne jest ramię w dwóch położeniach: poziomym (linia ciągła) oraz nachylonym pod kątem rozwartym (linia przerywana). Mechanizm przegubowy przy ścianie posiada zaznaczoną śrubę regulacyjną, która umożliwia zablokowanie ramienia w wybranej pozycji. Całość opatrzona jest podpisem „kąt pochyłu”, co jednoznacznie definiuje funkcjonalność prezentowanego podzespołu.

Markiza Italia z Kasetą – Kąt pochyłu

Płynna regulacja w zakresie 0° – 90°
markiza posiada regulowany kąt pochyłu, który możemy dostosować do swoich potrzeb

Rysunek techniczny prezentuje szczegółową specyfikację oraz wymiarowanie, jakie posiada kompaktowy uchwyt ścienny do markizy balkonowo sklepowej Italia w kasecie, przedstawiony w formie wizualizacji 3D oraz trzech rzutów płaskich: od przodu, od dołu i z boku. Na wizualizacji izometrycznej widoczny jest element o profilu esowatym, wykonany z ciemnoszarego metalu, posiadający pionową płytę montażową, centralny hak stabilizujący oraz dolną stopkę z otworem. Rzut od przodu wskazuje całkowitą wysokość elementu wynoszącą 107 mm oraz szerokość 40 mm. Na tym widoku zaznaczono dwa podłużne otwory montażowe: górny, pionowy o szerokości 8,5 mm, umieszczony w odległości 7,5 mm od krawędzi górnej, oraz dolny, poziomy o szerokości 18 mm i wysokości 8,5 mm. Odległość między osiami tych otworów wynosi 63 mm. Widok od dołu pokazuje kwadratową stopkę o boku 40 mm i głębokości 33 mm z centralnie umieszczonym okrągłym otworem. Rzut boczny ilustruje profil uchwytu, potwierdzając całkowitą wysokość 107 mm oraz całkowity wysięg (głębokość) wynoszący 33 mm. Schemat zawiera precyzyjne linie wymiarowe z wartościami liczbowymi podanymi w milimetrach, co pozwala na dokładne zaplanowanie montażu wspornika na elewacji.

Uchwyt ścienny kasety

Rysunek techniczny prezentujący wymiary oraz rzuty konstrukcyjne, którymi charakteryzuje się uchwyt sufitowy do markizy Italia kasetowa, przedstawiony w czterech widokach na białym tle. W lewej części grafiki znajduje się wizualizacja 3D wspornika w kolorze szarym, mającego formę prostego kątownika o równych ramionach. Pozostałe trzy rzuty to schematy liniowe z naniesionymi wymiarami w milimetrach. Rzut boczny (profilowy) wskazuje, że obie zewnętrzne krawędzie ramion mają długość 120 mm, a sam profil jest wykonany z giętej blachy o określonej grubości. Rzut z przodu (ściana pionowa) o szerokości 40 mm i wysokości 120 mm ukazuje dwa okrągłe otwory pozycjonujące rozmieszczone centralnie. Rzut z góry (płaszczyzna pozioma) o szerokości 40 mm i długości 120 mm zawiera szczegółowe parametry otworów montażowych: górny otwór fasolkowy ma szerokość 8,5 mm i jest oddalony o 20 mm od górnej krawędzi zgięcia. Dolny, podłużny otwór montażowy ma szerokość 20 mm i wysokość 8,5 mm, a jego środek znajduje się w odległości 68,5 mm od osi górnego otworu. Całość dokumentacji pozwala na precyzyjne zaplanowanie rozstawu śrub montażowych dla modelu markizy Italia kasetowa.

Uchwyt sufitowy kasety

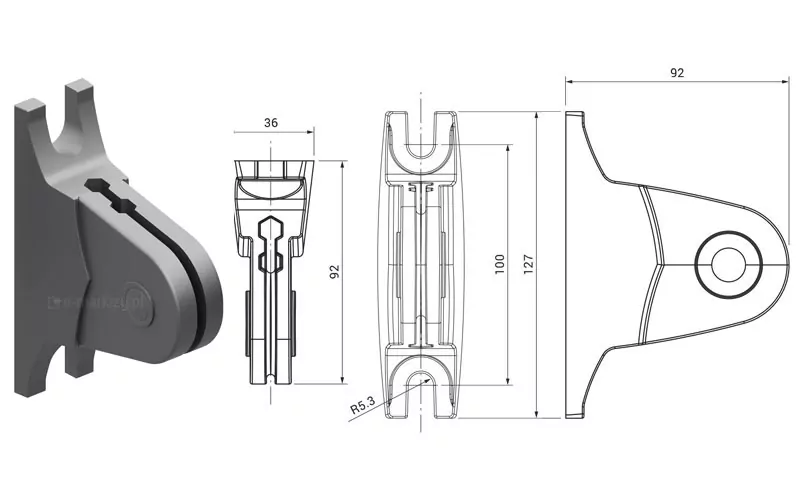

Rysunek techniczny na białym tle prezentuje szczegółową specyfikację wymiarową wspornika montażowego ramion, który wykorzystuje markiza balkonowo sklepowa w kasecie. Grafika składa się z czterech ujęć tego samego elementu: trójwymiarowego modelu bryłowego w kolorze ciemnoszarym oraz trzech rzutów płaskich w formie czarnych rysunków konturowych. Na rzutach naniesiono precyzyjne linie wymiarowe z wartościami liczbowymi podanymi w milimetrach. Widok z profilu wskazuje całkowitą wysokość elementu montażowego wynoszącą 127 mm oraz rozstaw otworów mocujących równy 100 mm. Rzut z góry określa głębokość wspornika na 92 mm, natomiast rzut od frontu pokazuje szerokość podstawy wynoszącą 36 mm oraz promień zaokrąglenia otworu montażowego oznaczony jako R5.3. Element charakteryzuje się masywną konstrukcją z wycięciami w kształcie litery U na końcach podstawy oraz centralnym otworem przelotowym w części ruchomej, co pozwala na stabilne osadzenie i regulację ramion markizy.

Uchwyt ramienia

Zdjęcie prezentuje rysunek techniczny oraz wizualizację 3D uchwytu wnękowego stosowanego do mocowania ramion markiz balkonowych sklepowych Italia. Po lewej stronie znajduje się trójwymiarowy model elementu w kolorze ciemnoszarym. Uchwyt ma formę kątownika o zaokrąglonych krawędziach zewnętrznych, z wykonanymi fabrycznie otworami montażowymi na obu płaszczyznach. Centralna i prawa część grafiki to profesjonalny schemat konstrukcyjny z naniesionymi wymiarami w milimetrach. Rysunek techniczny obejmuje trzy rzuty: Rzut z boku (profil) przedstawia zgięty pod kątem prostym element o wymiarach ramion 43 mm na 43 mm. Rzut z przodu ukazuje prostokątną płytkę o wysokości 130 mm i szerokości 43 mm, na której rozmieszczono dwa okrągłe otwory montażowe. Rzut z tyłu lub strony przeciwnej powiela wymiary wysokości 130 mm oraz szerokości 43 mm, prezentując rozmieszczenie otworów w układzie pionowym. Całość dokumentacji technicznej przygotowana jest w czystej, czarno-białej stylistyce na białym tle, co zapewnia pełną czytelność parametrów geometrycznych komponentu.

Wspornik wnękowy

Rysunek techniczny przedstawiający dwa rodzaje metalowych uchwytów montażowych w kolorze szarym, oznaczone numerami 1 i 2 w zielonych okręgach. Element nr 1 pokazuje zestaw składający się z szerokiego profilu w kształcie litery „U” z otworami montażowymi oraz dopasowanego do niego pionowego wspornika z hakiem. Element nr 2 przedstawia pionowy kątownik z dwoma otworami oraz modułowy uchwyt przegubowy z widocznym miejscem na trzpień lub śrubę. Na schemacie zaznaczono zielonymi liniami przerywanymi osie montażu i punkty styku poszczególnych części, co obrazuje sposób składania komponentów.

Zespalanie uchwytów markizy

1. Łączenie uchwytu ściennego i sufitowego
2. Łączenie uchwytu ramienia i wspornika wnękowego

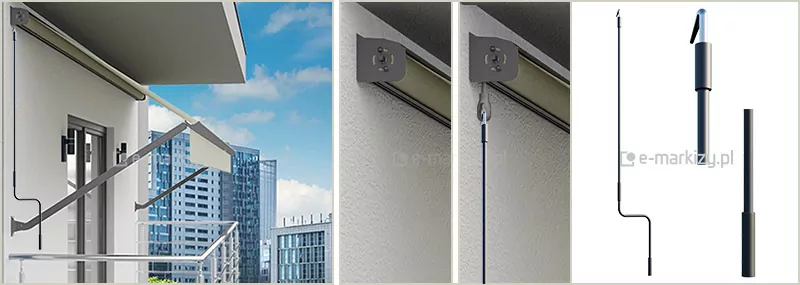

Grafika składa się z czterech sekcji przedstawiających mechanizm obsługi markizy balkonowo-sklepowej w kasecie za pomocą korby. W pierwszej sekcji po lewej stronie widoczna jest wizualizacja balkonu z częściowo rozwiniętą beżową markizą. Po lewej stronie okna balkonowego zamontowana jest długa, pionowa korba z charakterystycznym wygięciem w dolnej części, służącym do ręcznego obracania mechanizmem. Korba jest połączona z górnym mechanizmem nawojowym markizy. W tle widać nowoczesną zabudowę miejską z wysokimi, przeszklonymi biurowcami pod błękitnym niebem. Druga i trzecia sekcja to zbliżenia na górny punkt montażowy. Na drugim kafelku widoczny jest sam boczny wspornik markizy w kolorze ciemnoszarym, przytwierdzony do białej elewacji. Trzeci kafelek pokazuje ten sam element z wpiętym uchem korby, co demonstruje sposób połączenia drążka z przekładnią markizy. Czwarta sekcja po prawej stronie przedstawia detale samej korby na białym tle. Zaprezentowano widok całego drążka z uchwytem oraz dwa zbliżenia na jego górne zakończenie w formie haczyka oraz dolną rączkę. Wszystkie elementy konstrukcyjne, takie jak profil markizy, ramiona oraz korba, wykonane są w spójnej, ciemnoszarej kolorystyce, kontrastującej z jasną elewacją i beżowym materiałem poszycia.

Sterowanie markizą balkonową w kasecie

Standardowa korba ręczna o długości 150cm. Niestandardowe długości korby to 180cm lub 220cm.
Opcjonalnie silnik elektryczny.

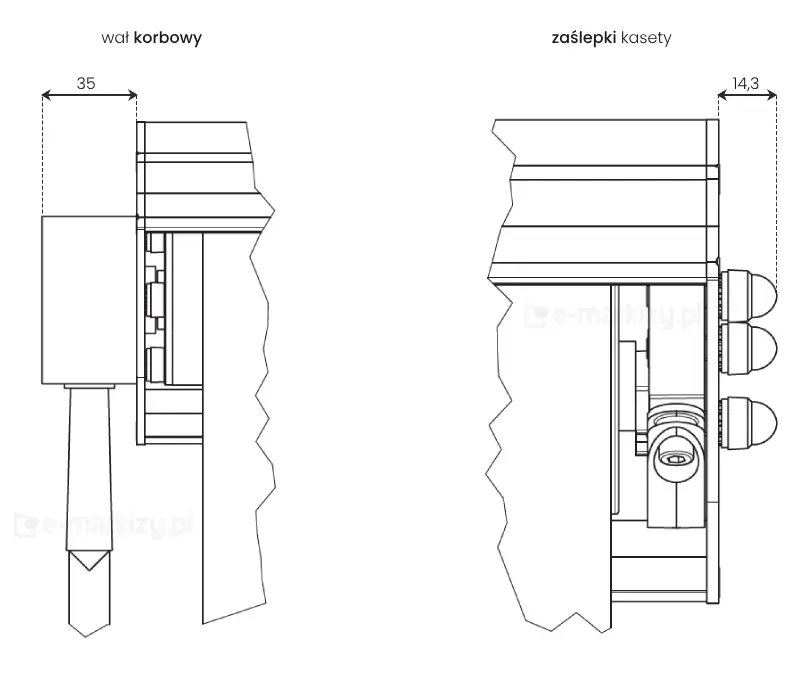

Grafika techniczna przedstawia dwa szczegółowe rzuty elementów konstrukcyjnych kasety markizy balkonowej w kasecie, skupiając się na mechanizmie napędowym oraz wykończeniu bocznym. Rysunek jest wykonany w formie czarnego schematu liniowego na białym tle. Lewa część schematu, opisana jako „wał korbowy”, ukazuje widok boczny mechanizmu odpowiedzialnego za zwijanie i rozwijanie tkaniny. Widoczny jest wystający element przekładni o szerokości 35 mm, do którego podłączone jest ucho korby. Mechanizm jest zintegrowany z krawędzią kasety, której profil ma wyraźne, poziome przetłoczenia wzmacniające. Prawa część schematu, zatytułowana „zaślepki kasety”, przedstawia widok na przeciwległy bok urządzenia lub detale wykończeniowe profilu. Z boku obudowy wystają trzy zaokrąglone elementy o charakterze dekoracyjno-ochronnym, których łączna szerokość (wystawanie poza obrys kasety) wynosi 14,3 mm. Podobnie jak na rzucie lewym, widoczna jest tutaj struktura boczna kasety oraz fragment krawędzi tkaniny. Oba rysunki zawierają precyzyjne linie wymiarowe z wartościami podanymi w milimetrach, co pozwala na dokładne określenie całkowitej szerokości konstrukcji wraz z elementami wystającymi poza główny profil aluminiowy, zwiększające szerokość osłony.

Wymiary wału korbowego oraz zaślepek kasety

• Wał korbowy 35mm

• zaślepki kasety 14,3mm

W przypadku napędu ręcznego, należy wykluczyć te wymiary podczas podawania szerokości S.

Strona dotyczy markizy balkonowej w kasecie Italia firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
