Markiza balkonowa poręczowa Italia pomiar i dane techniczne

Rysunek techniczno-instruktażowy produktu markiza balkonowa poręczowa Italia pomiar, przedstawia szczegółowy schemat pomiarowy markizy poręczowej Italia, obrazujący trzy kluczowe parametry gabarytowe osłony. Na czystym, białym tle zaprezentowano widok w perspektywie izometrycznej na rozwiniętą markizę o gładkim, jasnopiaskowym poszyciu, które u dołu kończy się prostą falbaną, a u góry nawinięte jest na rurę nawojową z widocznym mechanizmem korbowym. Całość konstrukcji stabilizują dolne ramiona poręczowe w ciemnoszarym kolorze, wysunięte do przodu. Na schemacie naniesiono trzy zielone linie wymiarowe zakończone strzałkami, uzupełnione czarno-zielonymi podpisami. Pierwszy wymiar, usytuowany nad górną krawędzią, opisany jako „Szerokość całkowita markizy (s)”, mierzy dystans między skrajnymi zewnętrznymi punktami uchwytów montażowych. Drugi parametr, umieszczony po lewej stronie wzdłuż linii spadu materiału, to „Długość poszycia (T)”, oznaczający faktyczny wymiar samej tkaniny od rury nawojowej do belki przedniej. Trzecia linia wymiarowa na dole po prawej stronie, oznaczona jako „Wysięg markizy (w)”, określa poziomą odległość wysunięcia ramion poręczowych, mierzoną od punktu mocowania ściennego do osi belki obciążającej.

Markiza balkonowa poręczowa Italia pomiar

Dane Techniczne markizy balkonowej Italia: Aby wycenić Markizę Italia, należy podać całkowitą szerokość „S”oraz wysięg „W” (jest on wynikiem długości ramion, które mają zawsze 70cm). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. Ilość tkaniny, która jest nawinięta na rurę nawojową markizy to około 219cm.  Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy balkonowej przedstawiona jest na obrazku obok..

DOSTĘPNE WYMIARY:
Szerokość S: od 110 do 500cm
Wysięg W: 70cm
Długość poszycia T: do 219cm
(tkanina na belce bez uwzględnienia falbany)

WYCEŃ MARKIZĘ

Markiza balkonowa poręczowa Italia pomiar szerokości i wysięgu

Markiza balkonowa Aluprof pomiar szerokości osłony pokazany na umieszczonej na białym tle markizie poręczowej z widocznymi mocowaniami oraz ramionami. Poprowadzone w górę od krawędzi mocowań po obu stronach markizy linie przerywane zawierają między sobą dwukierunkową zieloną strzałkę z umieszczonym nad nią centralnie napisem "szerokość (s)".
Szerokość Markizy Balkonowej
Grafika techniczna prezentująca definicję wysięgu w markizie balkonowej Italia z ramionami poręczowymi. Obraz składa się z ogólnej wizualizacji markizy zamontowanej do sufitu oraz powiększonego detalu konstrukcyjnego po prawej stronie. Na zbliżeniu widoczne są dwa ciemnoszare ramiona, których haki są zahaczone o poręcz balustrady. Kluczowy parametr został oznaczony dużą literą W umieszczoną pod zieloną, dwustronną strzałką. Strzałka ta wskazuje odległość poziomą (wysięg) mierzoną od pionowej płaszczyzny balustrady do krawędzi wysuniętej belki przedniej markizy. Pionowe, przerywane zielone linie pomocnicze precyzyjnie wyznaczają punkty skrajne tego wymiaru. Schemat ten obrazuje, jak ramiona poręczowe wypychają tkaninę poza obrys balkonu, co pozwala na regulację stopnia zacienienia i przepływu powietrza. Całość przedstawiona jest na czystym, białym tle w formie przejrzystej instrukcji technicznej.
Wysięg Markizy Balkonowej

Pomiar markizy balkonowej z ramionami poręczowymi

Pomiar markizy z ramionami do poręczy. W zamówieniu podajemy zawsze zewnętrzny wymiar markizy (S) łącznie z uchwytami. Podajemy jeszcze wymiar (W) czyli długość ramion, który jest stały i wynosi 70cm. Długość ramion to w tym przypadku wysięg markizy.

Kręcąc korbą w prawo lub w lewo zwijamy lub rozwijamy markizę.

Schemat techniczny przedstawiający sposób pomiaru produktu jakim jest markiza balkonowa poręczowa widoczna od frontu w formie rysunku liniowego na białym tle. Głównym elementem grafiki jest rozłożone poszycie markizy w kształcie prostokąta, które u góry nawinięte jest na rurę nawojową zamocowaną w bocznych uchwytach montażowych. Nad górną krawędzią konstrukcji znajduje się pozioma, zielona linia pomocnicza zakończona obustronnie strzałkami, która wyznacza całkowitą szerokość zewnętrzną urządzenia wraz z elementami montażowymi. Nad linią widnieje napis w języku polskim szerokość (s) max. 500cm, gdzie litera s została wyróżniona kolorem zielonym i umieszczona w nawiasie. Dolna część materiału markizy jest wykończona poziomą belką obciążającą, a poniżej niej widoczny jest fragment tkaniny tworzący falbanę. Detale mechaniczne po prawej stronie rury nawojowej ukazują mechanizm sterujący z widocznym uchem na korbę. Całość rysunku wykonana jest czarną, cienką linią o charakterze instruktażowym, precyzyjnie definiując gabaryty i maksymalny wymiar szerokości dla tego modelu osłony przeciwsłonecznej.
Schemat markizy Italia poręczowa, na którym umieszczono pomiary elementów: głębokość uchwytu mocowanego do ściany wraz rurą nawojową, oznaczoną wymiarem 114 oraz wysokość uchwytu mocowanego do ściany, opisaną wymiarem 105. W dolnej części pokazano pomiar wysięgu, oznaczony przerywanymi liniami od krawędzi mocowania ramienia do poręczy do końca belki przedniej, pomiędzy którymi umieszczono dwukierunkową zieloną strzałkę. Nad strzałka napis "wysięg (w) max. 70cm".

Markiza balkonowa poręczowa Italia dane techniczne

Maksymalna szerokość do 5,0 m
Wysięg ramion 0,7 m
Średnica rury nawojowej 70 mm
Ramiona Opuszczane, aluminiowe , ze sprężyną i blokadą ramion
Kąt pochyłu od 0° – do 160°
Napęd ręczny korba o długości 1,5 m; 1,8 m; 2,2 m
Półkaseta w opcji nie
Kolor konstrukcji RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Uchwyty montażowe Ścienne / Sufitowe/ balustradowe z hakiem (dla ramion)

Komponenty Markizy Poręczowej Italia

1 – Rura nawojowa
2 – Uchwyt ścienno-sufitowy
3 – Tkanina
4 – Falbana
5 – Zespół belki przedniej
6 – Ramię
7 – Uchwyt balustradowy
8 – Korba
9 – Mechanizm korbowy
10- Pokrętło blokady

Rysunek techniczny w formie schematu liniowego na białym tle, przedstawiający trzy różne warianty i stopnie nachylenia, jakie może przyjąć markiza balkonowa poręczowa w zależności od sposobu montażu i ustawienia ramion. Każdy schemat ukazuje przekrój boczny balkonu z widocznym fragmentem sufitu, do którego przymocowana jest rura nawojowa z materiałem, oraz balustradą, na której zamontowano ramię. Pierwszy rysunek od lewej, opisany jako „mocowanie do haka ramienia (ramię opuszczone)”, przedstawia sytuację, w której materiał markizy opuszczony jest niemal pionowo w dół i zaczepiony o haczyki przy mocowaniu ramion do balustrady, a ramię pozostaje złożone równolegle do barierki. Środkowy schemat, z podpisem „mocowanie do haka ramienia”, pokazuje ramię odchylone do pozycji poziomej, prostopadle do balustrady, przy czym tkanina nadal opada pionowo i jest zaczepiona o hak znajdujący się u nasady ramienia. Trzeci rysunek, podpisany „mocowanie do ramienia”, prezentuje markizę w pełnym wysięgu, gdzie tkanina biegnie pod skosem od sufitu aż do końca wysuniętego ramienia, tworząc charakterystyczny daszek. Całość grafik wykonana jest czarną, precyzyjną kreską z zaznaczonymi przekrojami elementów konstrukcyjnych budynku (sufit i poręcz) za pomocą ukośnego szrafowania. Schemat czytelnie ilustruje funkcjonalność produktu, pokazując, jak użytkownik może regulować kąt osłony i dopływ światła na balkon.

Italia Poręczowa Aluprof – Sposoby mocowania tkaniny

– mocowanie do haka ramienia
– mocowanie do haka
– mocowanie do ramienia

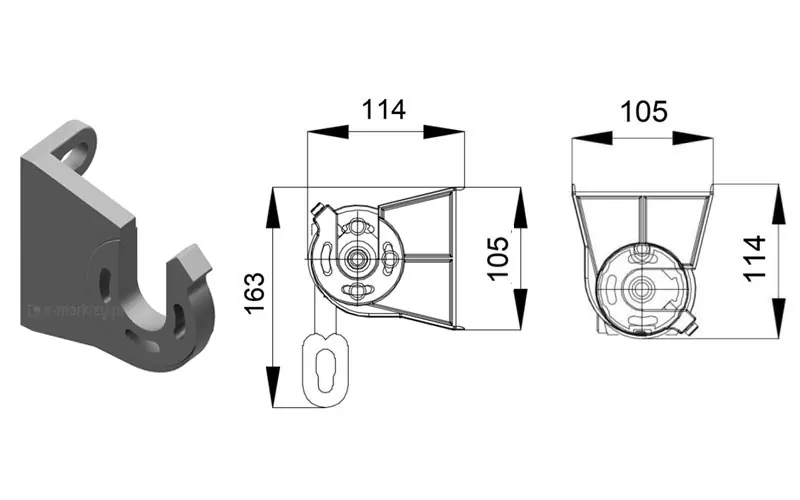

Rysunek techniczny i wizualizacja 3D uniwersalnego uchwytu mocującego rurę nawojową markizy Italia. Grafika składa się z trzech części prezentujących komponent z różnych perspektyw: Po lewej: Izometryczny model 3D ciemnoszarego uchwytu w kształcie litery „U” z widocznymi otworami montażowymi w tylnej części podstawy, służącymi do przykręcenia elementu do ściany lub sufitu. W środku: Schematyczny widok z boku (profil) z naniesionymi wymiarami w milimetrach. Szerokość całkowita uchwytu wynosi 114 mm, wysokość korpusu to 105 mm, natomiast całkowita wysokość wraz z uchem przekładni korbowej wynosi 163 mm. Po prawej: Schematyczny widok z przodu uchwytu. Podstawa montażowa ma szerokość 105 mm, a wysokość od osi obrotu rury nawojowej do górnej krawędzi wspornika wynosi 114 mm. Rysunek jest wykonany w czarno-białej stylistyce technicznej na białym tle, z wyraźnymi liniami pomocniczymi i strzałkami wymiarowymi, co pozwala na precyzyjne zaplanowanie miejsca montażu markizy.

Markiza Italia Poręczowa – Uchwyt uniwersalny

Uchwyt ścienno-sufitowy

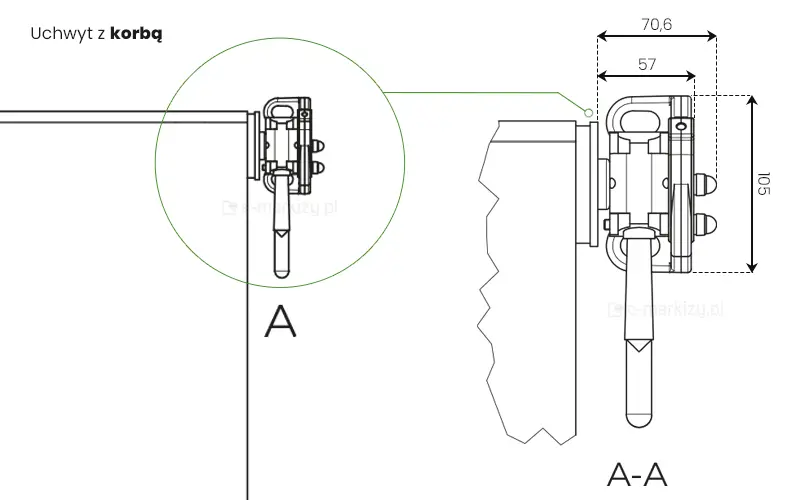

Rysunek techniczny przedstawiający szczegółowy schemat konstrukcyjny uchwytu z korbą stosowanego w mechanizmach osłonowych takich jak markiza balkonowa poręczowa. Grafika składa się z dwóch powiązanych rzutów: ogólnego widoku bocznego oznaczonego literą A oraz powiększonego detalu przekroju opisanego jako A-A. Na lewej części ilustracji widoczny jest profil boczny urządzenia zamontowanego na krawędzi pionowej płaszczyzny, gdzie mechanizm korbowy z uchwytem zwisa pionowo w dół. Prawa część rysunku to zbliżenie techniczne mechanizmu z naniesionymi precyzyjnymi wymiarami w milimetrach. Szerokość korpusu mechanizmu wynosi 57 mm, natomiast całkowita szerokość elementu wraz z wystającymi śrubami mocującymi i zewnętrzną krawędzią uchwytu wynosi 70,6 mm. Wysokość głównego bloku konstrukcyjnego została określona na 105 mm. Schemat szczegółowo obrazuje wewnętrzne spasowanie elementów, w tym wałek obrotowy, obudowę przekładni oraz trzpień mocujący rękojeść korby. W lewym górnym rogu znajduje się podpis w języku polskim Uchwyt z korbą, a poszczególne sekcje rysunku są połączone zieloną linią pomocniczą wskazującą obszar powiększenia. Całość wykonana jest w formie czarnego rysunku liniowego na białym tle.

Uchwyt z korbą

• 70,6 x 105 mm

Rysunek techniczny przedstawia profesjonalny uchwyt ścienno-sufitowy do markizy Italia poręczowa, zaprezentowany w formie trójwymiarowego modelu izometrycznego oraz trzech rzutów płaskich z precyzyjnym wymiarowaniem. Element wykonany jest z trwałego stopu aluminium w kolorze szarym i charakteryzuje się uniwersalną konstrukcją umożliwiającą montaż zarówno do płaszczyzn pionowych, jak i poziomych. Główną część uchwytu stanowi masywny korpus o kształcie zbliżonym do trapezu, zakończony otwartym, półkolistym gniazdem (hakiem) przeznaczonym do osadzenia rury nawojowej lub ramienia markizy. Gniazdo to jest dodatkowo perforowane podłużnymi otworami fasolkowymi rozmieszczonymi po łuku, co sugeruje możliwość regulacji kąta nachylenia. Rzut od przodu (płyta montażowa) wskazuje całkowitą wysokość elementu wynoszącą 105 mm oraz szerokość 52 mm. Znajdują się na nim dwa podłużne otwory montażowe o promieniu R6.8, rozmieszczone w rozstawie osiowym 73 mm. Odległość od krawędzi bocznej do środka pierwszego otworu wynosi 25,7 mm, a szerokość samej fasolki to 9,4 mm. Rzut z góry określa całkowitą głębokość (wysięg) uchwytu na 114 mm, przy czym szerokość bazy montażowej wynosi 52 mm. Widok z boku szczegółowo ilustruje profil wspornika, potwierdzając wymiar 114 mm głębokości oraz 105 mm wysokości. Na tym rzucie widoczne są również przetłoczenia wzmacniające konstrukcję korpusu, które zapewniają odpowiednią sztywność przy obciążeniach wiatrem. Wszystkie wartości na schemacie podane są w milimetrach, a czarna linia techniczna na białym tle zapewnia pełną czytelność dokumentacji wymiarowej.
Uchwyt ścienno-sufitowy
Rysunek techniczny przedstawia profesjonalny uchwyt balustradowy do markizy balkonowej poręczowej, ukazany w rzucie izometrycznym oraz trzech rzutach płaskich z precyzyjnym wymiarowaniem. Element charakteryzuje się złożoną budową, łączącą okrągłe gniazdo mechanizmu z profilowanym hakiem i płytą montażową. Centralnym punktem konstrukcji jest okrągła głowica o średnicy zewnętrznej 49 mm, wewnątrz której znajduje się mniejszy pierścień o średnicy 30 mm oraz kwadratowy otwór na trzpień napędowy. Z boku głowicy wyprowadzony jest zakrzywiony hak stabilizujący, którego wysięg mierzony od osi obrotu do zewnętrznej krawędzi wynosi 26,1 mm plus dodatkowe 16,9 mm zakończenia. Płyta montażowa uchwytu posiada dwa symetryczne wcięcia w kształcie litery U o szerokości 10 mm, rozmieszczone w rozstawie 50 mm, co umożliwia stabilne przykręcenie elementu do podłoża. Całkowita wysokość elementu w rzucie bocznym wynosi 81,8 mm, natomiast szerokość mierzona od krawędzi haka do krawędzi płyty montażowej to 71,1 mm. Rzut z góry określa całkowitą długość konstrukcji na 95,6 mm oraz głębokość płyty montażowej na 26 mm. Dokumentacja wykonana jest w formie czarnych linii konturowych na białym tle, z wyraźnie zaznaczonymi osiami symetrii oraz liniami pomocniczymi ułatwiającymi odczyt parametrów technicznych niezbędnych do prawidłowej instalacji na balustradzie balkonowej.
Uchwyt balustradowy

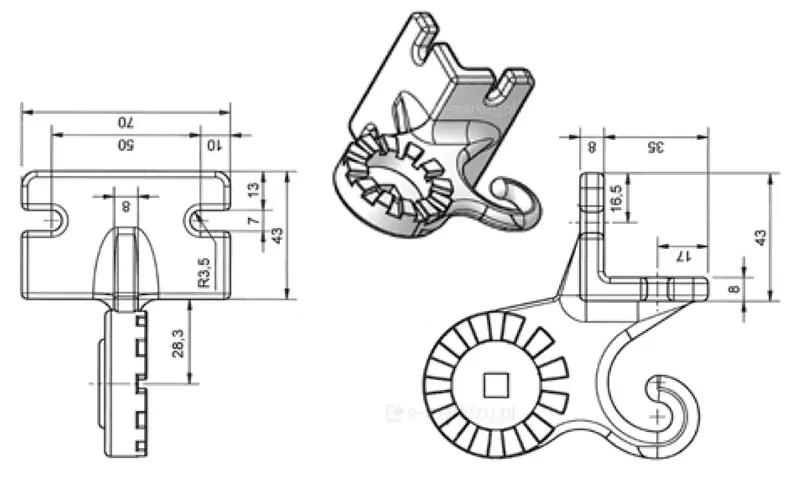

Rysunek techniczny przedstawia szczegółowe wymiarowanie oraz schemat konstrukcyjny, który posiada metalowy uchwyt balustradowy przeznaczony do montażu ramion markizy balkonowej poręczowej, zaprezentowany w rzucie izometrycznym oraz trzech widokach płaskich. Głównym elementem konstrukcji jest głowica o charakterystycznym, zębatym obwodzie z centralnym kwadratowym otworem na trzpień, połączona z zakrzywionym hakiem stabilizującym oraz prostopadłą płytą montażową. Rzut od przodu określa wymiary podstawy montażowej: całkowitą szerokość wynoszącą 70 mm oraz wysokość 43 mm, z widocznymi dwoma bocznymi wcięciami montażowymi o szerokości 10 mm i promieniu R3,5, rozmieszczonymi w rozstawie 50 mm. Wysokość od krawędzi płyty do osi głowicy wynosi 28,3 mm. Rzut boczny ilustruje profil elementu, wskazując całkowitą wysokość 43 mm oraz grubość płyty montażowej wynoszącą 8 mm. Odległość od osi pionowej do krawędzi haka wynosi 35 mm, a do krawędzi stopki stabilizującej 17 mm. Widoczna jest również wysokość stopki wynosząca 16,5 mm. Na rzucie od dołu (lub tyłu) przedstawiono zębatą strukturę głowicy oraz profilowanie haka. Całość dokumentacji wykonana jest w formie czarnych linii technicznych na białym tle z precyzyjnymi liniami pomocniczymi, co pozwala na dokładne dopasowanie uchwytu do balustrady i mechanizmu napędowego markizy.
Uchwyt balustradowy

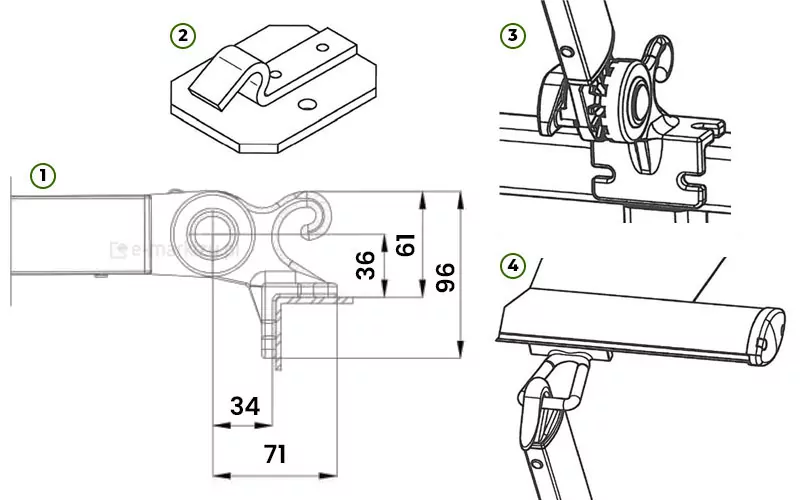

Grafika techniczna prezentująca system mocowania ramion poręczowych markizy Italia, składająca się z czterech ponumerowanych sekcji (1–4): Sekcja 1: Rysunek techniczny w przekroju bocznym przedstawiający głowicę ramienia zintegrowaną z hakiem. Naniesiono precyzyjne wymiary w milimetrach: wysokość całkowita głowicy to 96 mm, szerokość korpusu hakowego wynosi 71 mm, a odległość od osi obrotu do punktu styku z poręczą to 34 mm. Wysokość samego wycięcia haka wynosi 36 mm. Sekcja 2: Izometryczny schemat uchwytu montowanego bezpośrednio do barierki. Jest to płaska płytka z czterema otworami montażowymi i wyprofilowanym, wygiętym elementem (zaczepem), o który zahaczane jest ramię markizy. Sekcja 3: Rysunek liniowy przedstawiający ramię wpięte w uchwyt poręczowy. Widoczny jest mechanizm zębaty pozwalający na regulację kąta nachylenia ramienia oraz sposób, w jaki hak głowicy blokuje się na profilu barierki. Sekcja 4: Widok od spodu na przednią belkę obciążającą markizy, ukazujący punkt połączenia z ramieniem. Zakończenie ramienia wyposażone jest w pętlę/hak, który stabilizuje tkaninę i belkę w wybranej pozycji. Całość wykonana w formie czarno-białego schematu inżynieryjnego na białym tle, ułatwiającego zrozumienie sposobu kotwienia systemu poręczowego.

Zaczepy ramienia

1. Montaż ramienia do balustrady
2. Zaczep belki przedniej (mocowany do balustrady)
3. Uchwyt balustradowy (ramienia)
4. Zaczep ramienia do belki przedniej

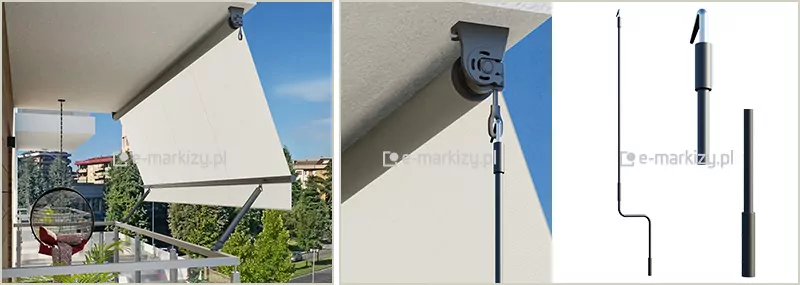

Grafika techniczna prezentująca system obsługi markizy balkonowej za pomocą korby ręcznej, podzielona na trzy sekcje informacyjne. W lewej części widoczny jest balkon z zamontowaną i rozłożoną markizą o jasnym poszyciu, na której prawym górnym rogu znajduje się mechanizm nawojowy z uchem do zaczepienia korby. Środkowy panel stanowi zbliżenie na ten mechanizm – czarny uchwyt zamontowany pod sufitem wnęki balkonowej posiada zintegrowane ucho, w które wetknięty jest hak kończący długą, ciemną korbę. Prawa sekcja grafiki przedstawia na białym tle detale samej korby: jej pełną długość z charakterystycznym wygięciem ułatwiającym obracanie oraz dwa zbliżenia na końcówki – górny hak mocujący i dolną rękojeść. Całość ilustruje manualny sposób rozwijania i zwijania osłony, wskazując na prostotę obsługi mechanizmu bez konieczności użycia napędu elektrycznego.

Sterowanie markizą balkonową z ramionami poręczowymi

Standardowo długość korby to 150cm. Niestandardowe długości korby to 180cm lub 220cm.

Strona dotyczy markizy balkonowej poręczowej Italia firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
