Markiza Balkonowa poręczowa sposoby montażu

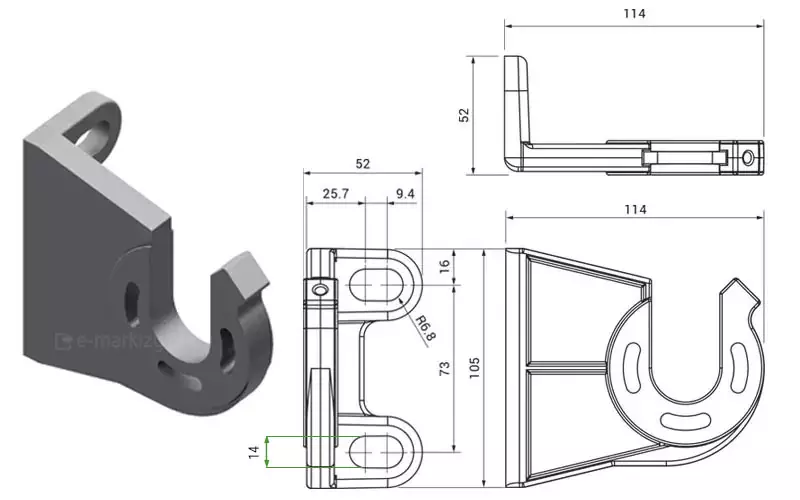

Rysunek techniczny przedstawia profesjonalny uchwyt ścienno-sufitowy do markizy Italia poręczowa, zaprezentowany w formie trójwymiarowego modelu izometrycznego oraz trzech rzutów płaskich z precyzyjnym wymiarowaniem. Element wykonany jest z trwałego stopu aluminium w kolorze szarym i charakteryzuje się uniwersalną konstrukcją umożliwiającą montaż zarówno do płaszczyzn pionowych, jak i poziomych. Główną część uchwytu stanowi masywny korpus o kształcie zbliżonym do trapezu, zakończony otwartym, półkolistym gniazdem (hakiem) przeznaczonym do osadzenia rury nawojowej lub ramienia markizy. Gniazdo to jest dodatkowo perforowane podłużnymi otworami fasolkowymi rozmieszczonymi po łuku, co sugeruje możliwość regulacji kąta nachylenia. Rzut od przodu (płyta montażowa) wskazuje całkowitą wysokość elementu wynoszącą 105 mm oraz szerokość 52 mm. Znajdują się na nim dwa podłużne otwory montażowe o promieniu R6.8, rozmieszczone w rozstawie osiowym 73 mm. Odległość od krawędzi bocznej do środka pierwszego otworu wynosi 25,7 mm, a szerokość samej fasolki to 9,4 mm. Rzut z góry określa całkowitą głębokość (wysięg) uchwytu na 114 mm, przy czym szerokość bazy montażowej wynosi 52 mm. Widok z boku szczegółowo ilustruje profil wspornika, potwierdzając wymiar 114 mm głębokości oraz 105 mm wysokości. Na tym rzucie widoczne są również przetłoczenia wzmacniające konstrukcję korpusu, które zapewniają odpowiednią sztywność przy obciążeniach wiatrem. Wszystkie wartości na schemacie podane są w milimetrach, a czarna linia techniczna na białym tle zapewnia pełną czytelność dokumentacji wymiarowej.

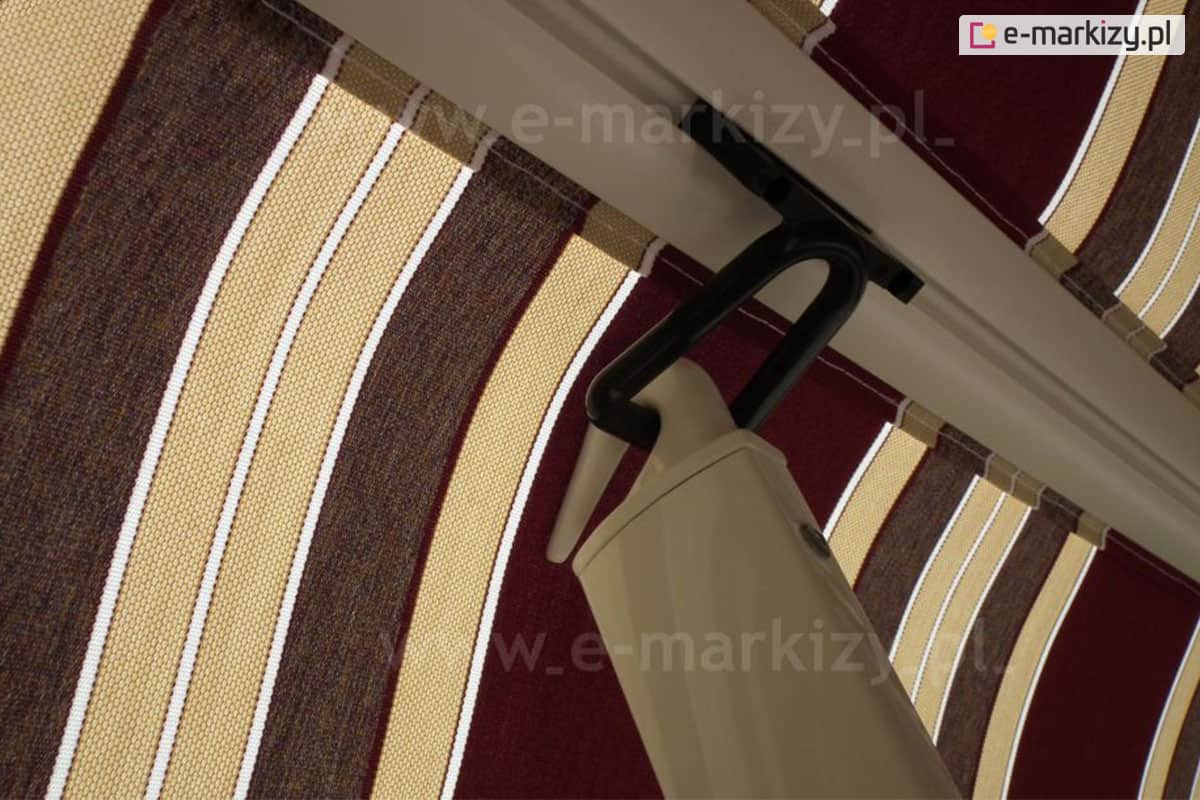

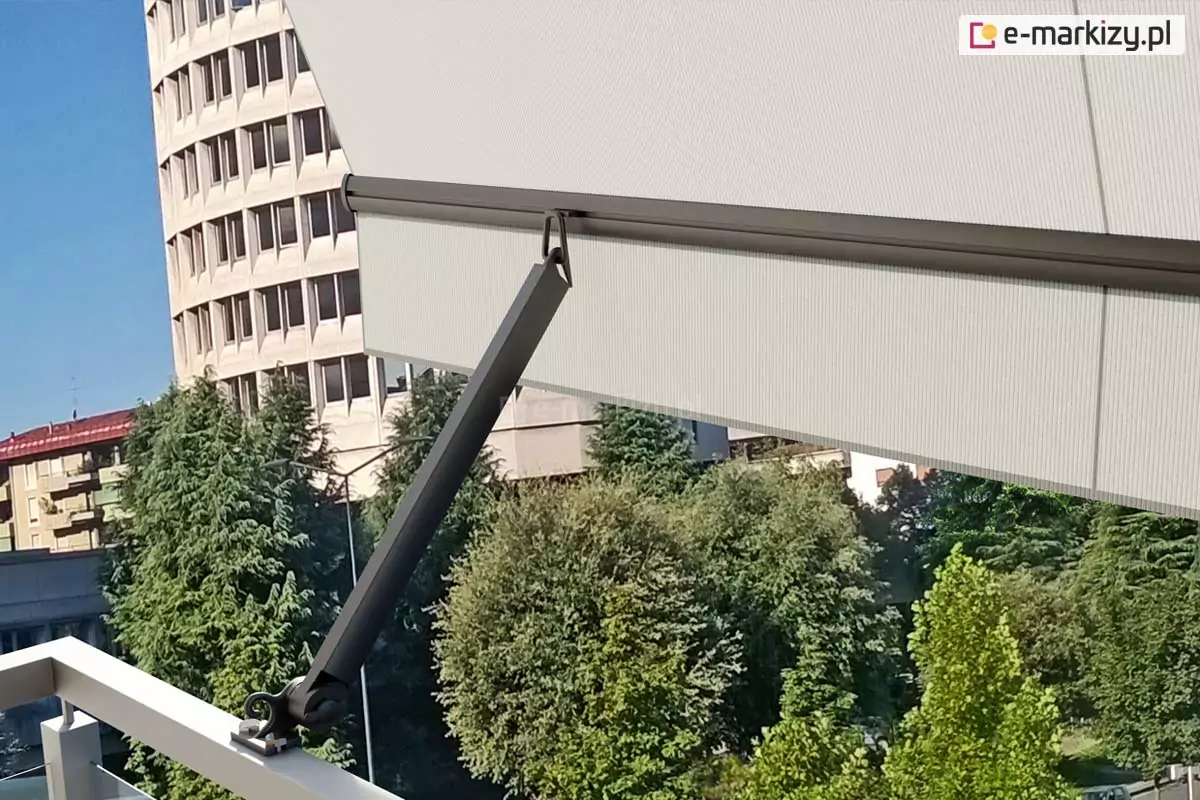

Zapoznaj się z poradami odnośnie montażu markizy balkonowej poręczowej Italia Selt z ramionami poręczowymi. Charakterystyczne dla tej markizy ramiona mocowane są do balustrady balkonu. Ich konstrukcja pozwala na ustawienie odpowiedniego kąta pochyłu. Na końcach i u podstawy ramion znajdują się haki, do których zaczepia się belkę przednią z materiałem. Odpowiednie naprężenie markizy osiąga się przez zwinięcie nadmiaru tkaniny. Lekka konstrukcja markizy sprawia, że montaż jest niezwykle łatwy. Zastosowanie ramion balustradowych daje większą swobodę montażu na balkonach. Konstrukcja jest lakierowana techniką proszkową na kolor biały.

Instrukcja Montażu

Montaż markizy balkonowej do ściany lub sufitu na uchwytach uniwersalnych:

Markiza jest zawsze montowana na dwóch skrajnych uniwersalnych uchwytach ścienno-sufitowych. Markizę możemy zamocować do ściany lub sufitu. Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. do ściany lub sufitu. Markiza jest już w całości skręcona i wyregulowana. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu.

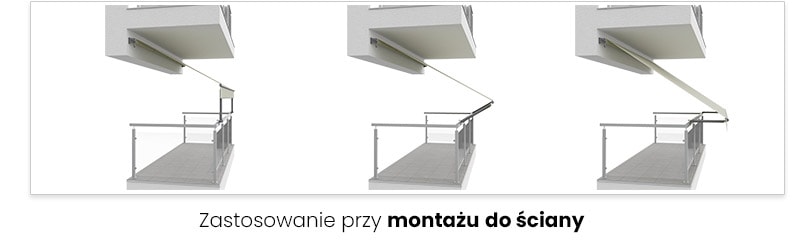

Grafika techniczna prezentująca trzy etapy regulacji kąta nachylenia markizy balkonowej Italia przy zastosowaniu montażu do ściany (elewacji). Na trzech profilach bocznych balkonu pokazano zakres pracy systemu poręczowego: Pierwszy widok od lewej: Faza początkowa rozwijania. Rura nawojowa jest zamocowana do ściany tuż pod płytą balkonu wyższej kondygnacji. Ramiona poręczowe są uniesione, a krótki odcinek tkaniny z falbaną opada pionowo. Drugi widok (środkowy): Średni stopień rozłożenia. Ramiona są wysunięte pod kątem około 45 stopni w górę względem barierki, co powoduje ukośne napięcie poszycia markizy i częściowe osłonięcie wnęki balkonowej. Trzeci widok od prawej: Maksymalne rozłożenie w pozycji poziomej. Ramiona ustawione są prostopadle do ściany, równolegle do barierki balkonu. Tkanina jest w pełni napięta, tworząc długi dach ochronny nad przestrzenią wypoczynkową. Pod schematami znajduje się napis: "Zastosowanie przy montażu do ściany". Grafika wykonana w formie przejrzystych modeli 3D na białym tle, ilustrująca różnicę w geometrii pracy markizy w porównaniu do wariantu sufitowego.

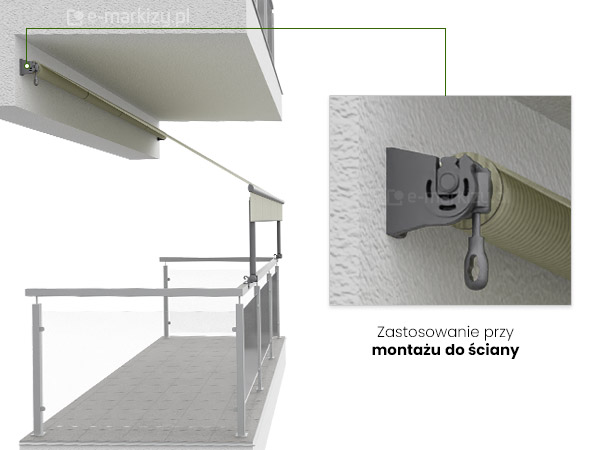

Grafika przedstawiająca techniczne zastosowanie produktu, jakim jest markiza balkonowa poręczowa, w wariancie instalacji ściennej. Obraz składa się z dwóch części: szerokiego planu prezentującego produkt na balkonie oraz szczegółowego zbliżenia na element montażowy. Po lewej stronie widoczna jest wizualizacja nowoczesnego balkonu z jasną elewacją i szklaną balustradą, gdzie markiza została zamontowana bezpośrednio do ściany budynku, tuż pod płytą balkonową wyższej kondygnacji. Materiał markizy w kolorze oliwkowym lub jasnym khaki jest częściowo rozwinięty i skierowany pod skosem w stronę barierki. Prawa część grafiki to powiększony detal ujęty w ramkę, do której prowadzi zielona linia pomocnicza. Zbliżenie pokazuje solidny, ciemnoszary uchwyt boczny przykręcony do chropowatej powierzchni elewacji. W uchwycie osadzona jest rura nawojowa z tkaniną oraz mechanizm sterujący zakończony pionowym uchem na korbę. Pod zbliżeniem znajduje się napis informacyjny: Zastosowanie przy montażu do ściany, gdzie dwa ostatnie słowa zostały pogrubione. Całość ilustracji ma charakter instruktażowy i sprzedażowy, podkreślając uniwersalność montażu markizy na różnych powierzchniach.

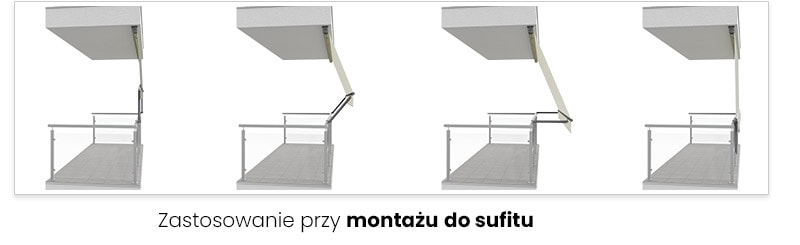

Grafika techniczna prezentująca cztery etapy regulacji kąta nachylenia markizy balkonowej Italia przy zastosowaniu montażu do sufitu. Na czterech profilach bocznych balkonu pokazano proces rozkładania konstrukcji: Pierwszy widok od lewej: Markiza całkowicie zwinięta. Ramiona poręczowe ustawione są pionowo przy ścianie, a poszycie schowane pod płytą sufitową. Drugi widok: Początkowa faza rozkładania. Ramiona wychylają się na zewnątrz, a tkanina rozwija się pod ostrym kątem względem sufitu. Trzeci widok: Markiza w pozycji roboczej. Ramiona ustawione są poziomo, prostopadle do barierki, zapewniając optymalny wysięg poszycia i zacienienie wnętrza balkonu. Czwarty widok od prawej: Maksymalne opuszczenie markizy. Ramiona skierowane są pionowo w dół wzdłuż barierki, co pozwala na niemal całkowite pionowe zasłonięcie wnęki balkonowej. Pod schematami znajduje się napis: "Zastosowanie przy montażu do sufitu". Całość przedstawiona na czystym, białym tle w formie uproszczonej wizualizacji 3D, podkreślającej szeroki zakres regulacji ramion.

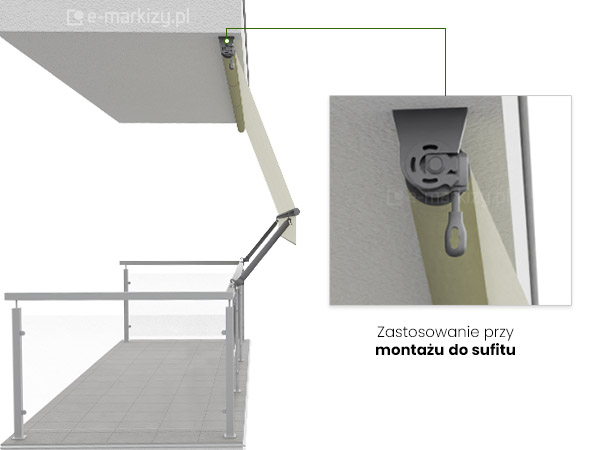

Grafika informacyjna przedstawiająca produkt, jakim jest markiza balkonowa poręczowa, w konfiguracji przeznaczonej do montażu sufitowego. Obraz składa się z dwóch głównych części na białym tle: wizualizacji produktu na balkonie oraz powiększonego detalu technicznego. Po lewej stronie widoczny jest jasny taras lub balkon z szarą podłogą i balustradą z wypełnieniem szklanym. Markiza w kolorze beżowym jest zamontowana bezpośrednio do spodu płyty balkonowej znajdującej się powyżej. Tkanina jest rozwinięta i napięta za pomocą dwóch bocznych, antracytowych ramion przytwierdzonych do poręczy, co tworzy ukośną osłonę przeciwsłoneczną. Prawa strona grafiki zawiera powiększenie w ramce, połączone cienką, zieloną linią z miejscem montażu na wizualizacji. Zbliżenie to ukazuje szary, metalowy uchwyt montażowy przykręcony pionowo do płaskiego sufitu. W uchwycie osadzony jest mechanizm markizy wraz z uchem przekładni służącym do obsługi ręcznej za pomocą korby. Pod ramką ze szczegółem znajduje się czytelny napis: Zastosowanie przy montażu do sufitu, w którym dwa ostatnie słowa zostały wyróżnione pogrubioną czcionką. Całość pełni funkcję instruktażową, precyzyjnie pokazując sposób instalacji uchwytów w płaszczyźnie poziomej.

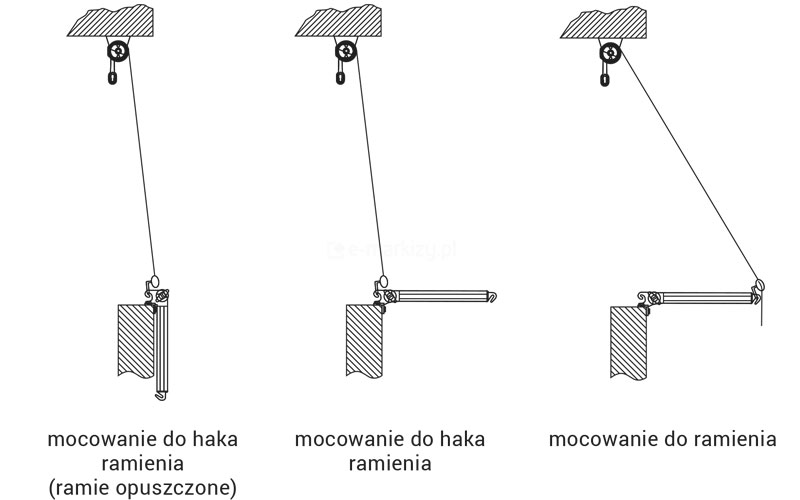

Rysunek techniczny w formie schematu liniowego na białym tle, przedstawiający trzy różne warianty i stopnie nachylenia, jakie może przyjąć markiza balkonowa poręczowa w zależności od sposobu montażu i ustawienia ramion. Każdy schemat ukazuje przekrój boczny balkonu z widocznym fragmentem sufitu, do którego przymocowana jest rura nawojowa z materiałem, oraz balustradą, na której zamontowano ramię. Pierwszy rysunek od lewej, opisany jako „mocowanie do haka ramienia (ramię opuszczone)”, przedstawia sytuację, w której materiał markizy opuszczony jest niemal pionowo w dół i zaczepiony o haczyki przy mocowaniu ramion do balustrady, a ramię pozostaje złożone równolegle do barierki. Środkowy schemat, z podpisem „mocowanie do haka ramienia”, pokazuje ramię odchylone do pozycji poziomej, prostopadle do balustrady, przy czym tkanina nadal opada pionowo i jest zaczepiona o hak znajdujący się u nasady ramienia. Trzeci rysunek, podpisany „mocowanie do ramienia”, prezentuje markizę w pełnym wysięgu, gdzie tkanina biegnie pod skosem od sufitu aż do końca wysuniętego ramienia, tworząc charakterystyczny daszek. Całość grafik wykonana jest czarną, precyzyjną kreską z zaznaczonymi przekrojami elementów konstrukcyjnych budynku (sufit i poręcz) za pomocą ukośnego szrafowania. Schemat czytelnie ilustruje funkcjonalność produktu, pokazując, jak użytkownik może regulować kąt osłony i dopływ światła na balkon.

Italia Poręczowa Aluprof – Sposoby mocowania tkaniny

– mocowanie do haka ramienia
– mocowanie do haka
– mocowanie do ramienia

ORIENTACYJNA WAGA MARKIZY ITALIA PORĘCZOWA (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	1100-1100	1101-1700	1701-2300	2301-2900	2901-3500	3501-4100	4101-4700	4701-5000
700	20,5	21,5	22	24	24	27	30	32,5

Markiza Balkonowa poręczowa sposoby montażu ramion do różnych barierek i balustrad

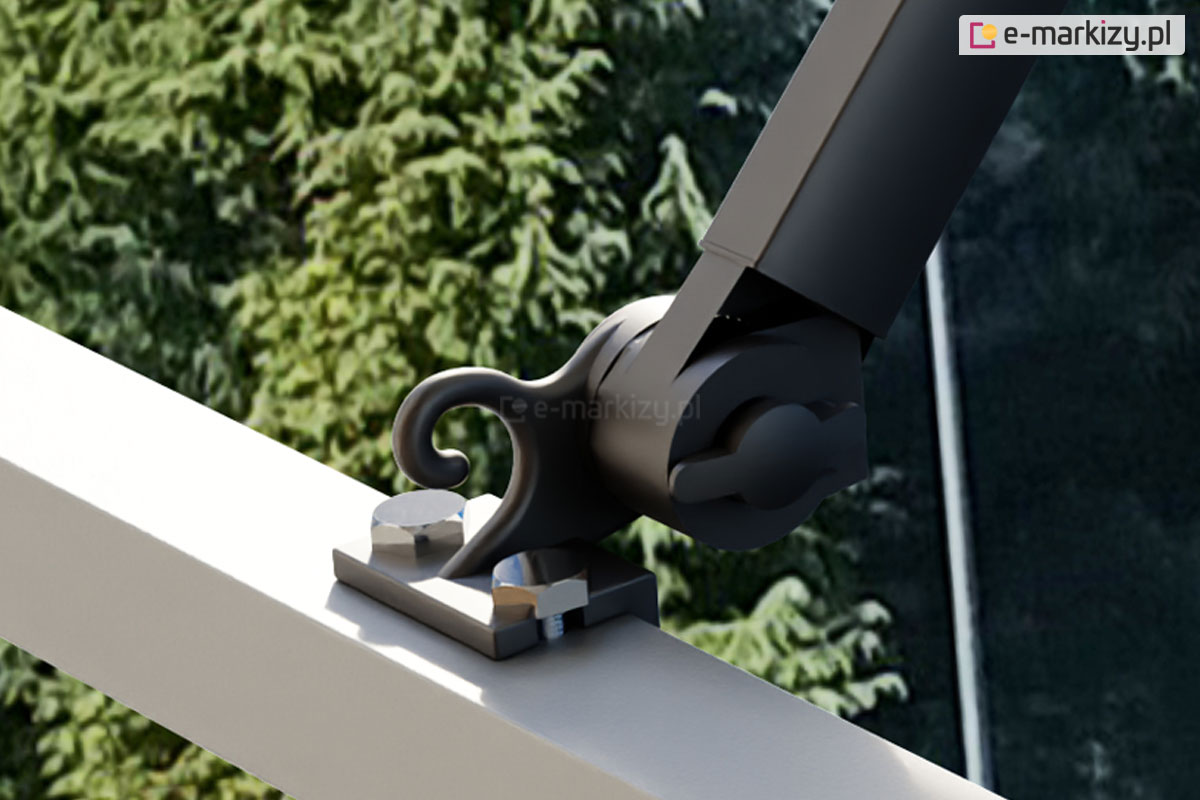

Uchwyty ramion markizy balkonowej, przystosowane są do mocowania na różnego rodzaju balustradach balkonowych. W większości przypadków, uchwyt ramienia mocujemy na balustradach prostokątnych lub kwadratowych, Wtedy uchwyt ramienia, obejmuje ją swoim pełnym obwodem. W razie potrzeby, taki uchwyt możemy zamocować to innego typu i rodzaju barierek np. owalnych, okrągłych itp. Uchwyt ramienia posiada miejsca na wkręty lub śruby od góry oraz z boku. Umożliwia to jego pewne przykręcenie i stabilność.

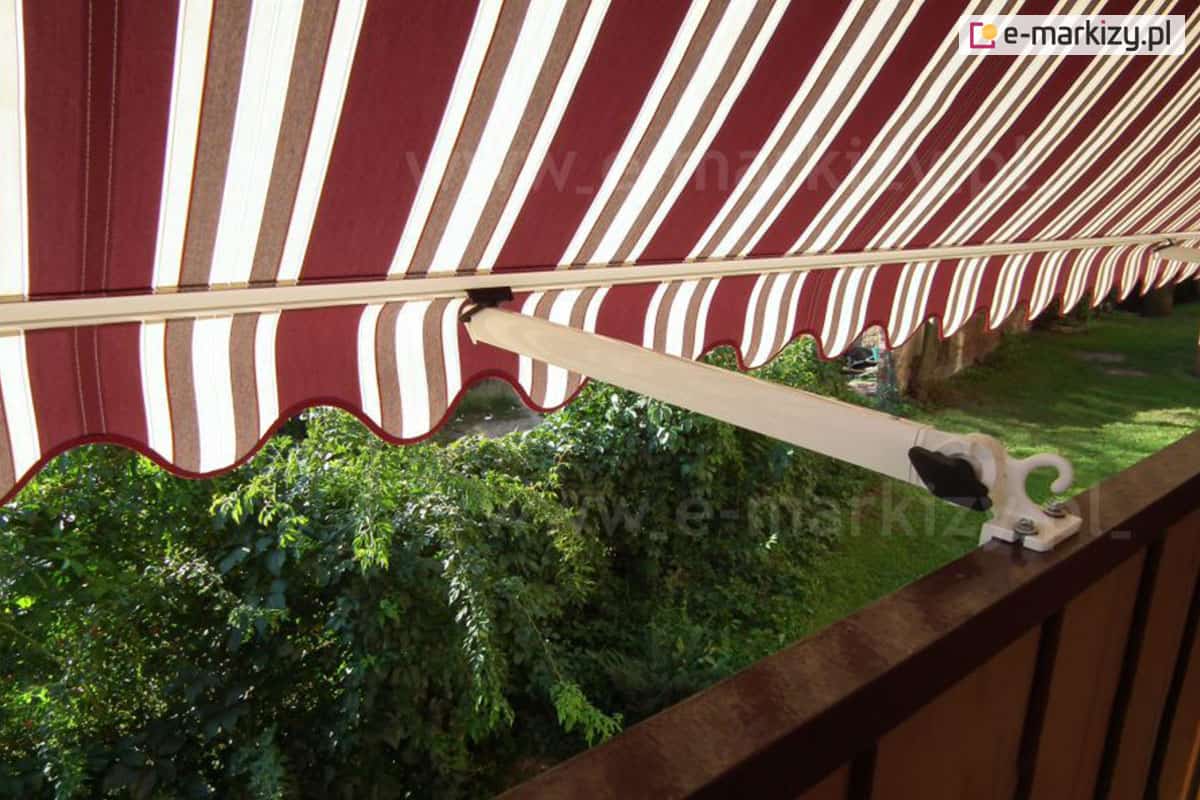

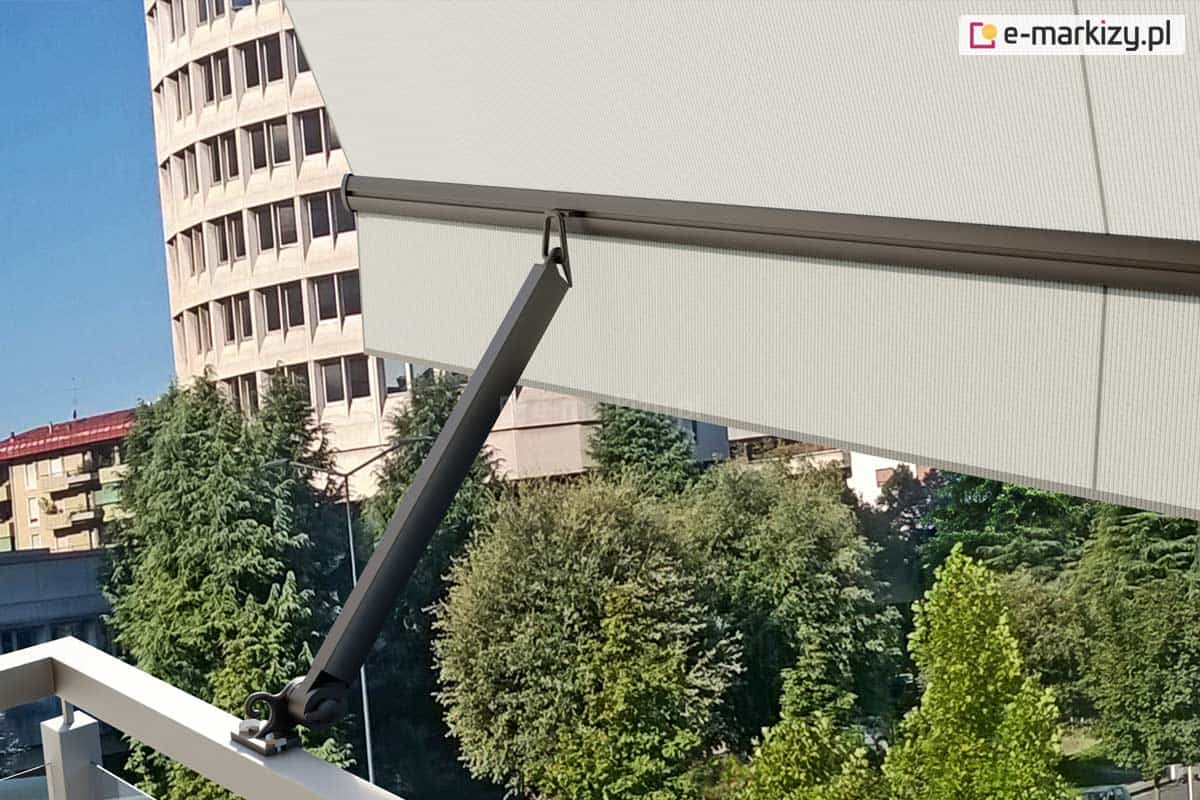

Przykład mocowania uchwytu ramienia markizy do balustrady kwadratowej lub prostokątnej. Na zdjęciu są widoczne tylko wkręty górne, natomiast niewidoczne są wkręty boczne, które przychodzą od zewnętrznej strony barierki.

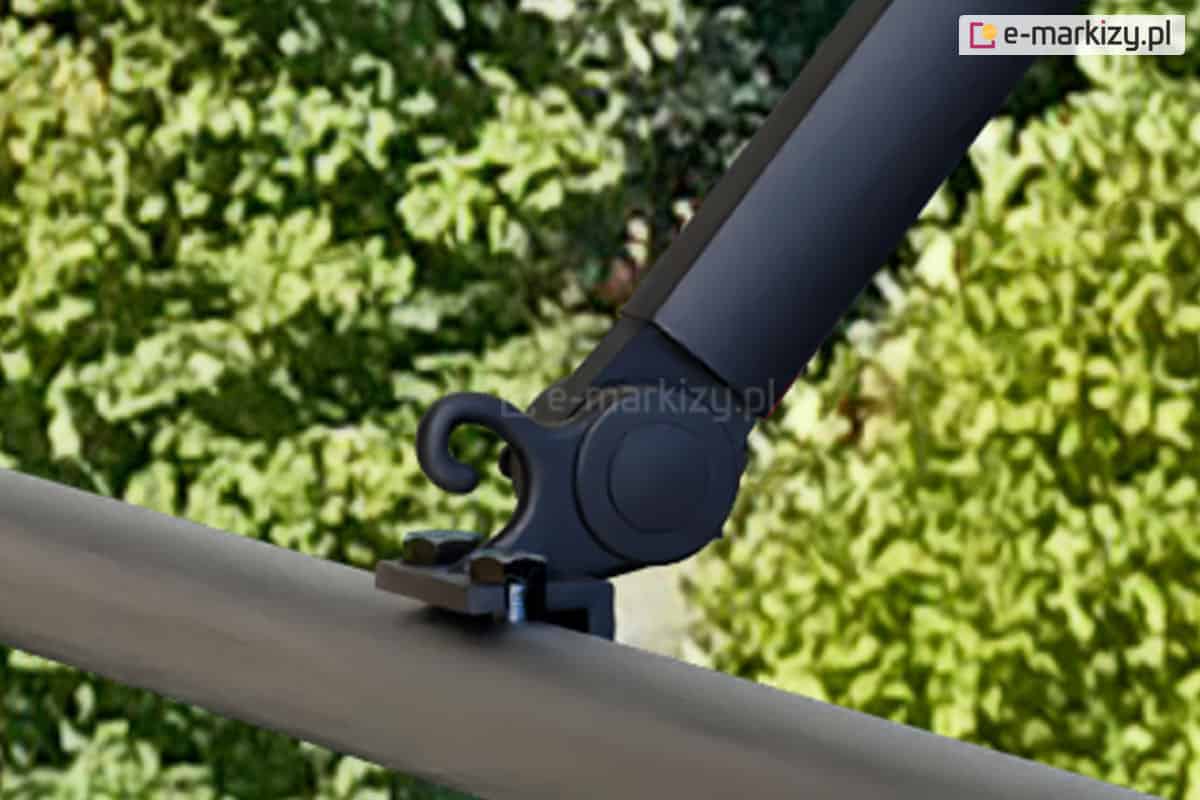

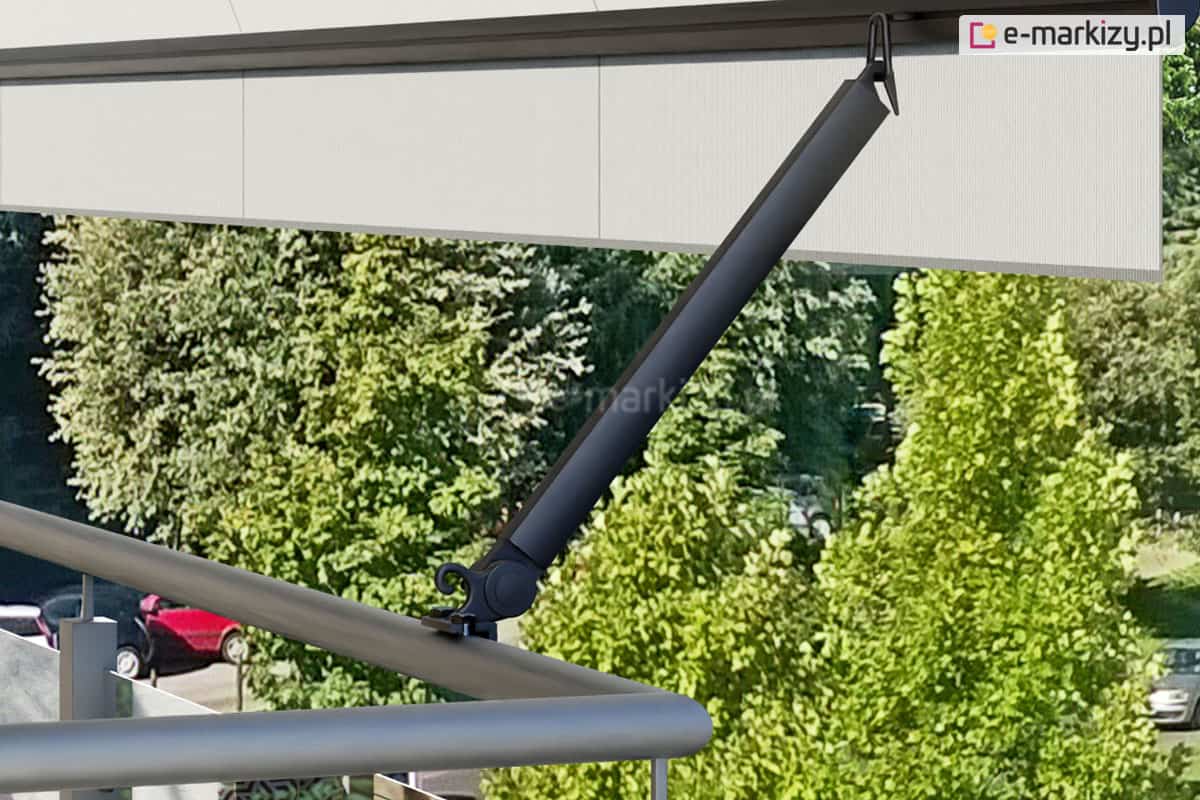

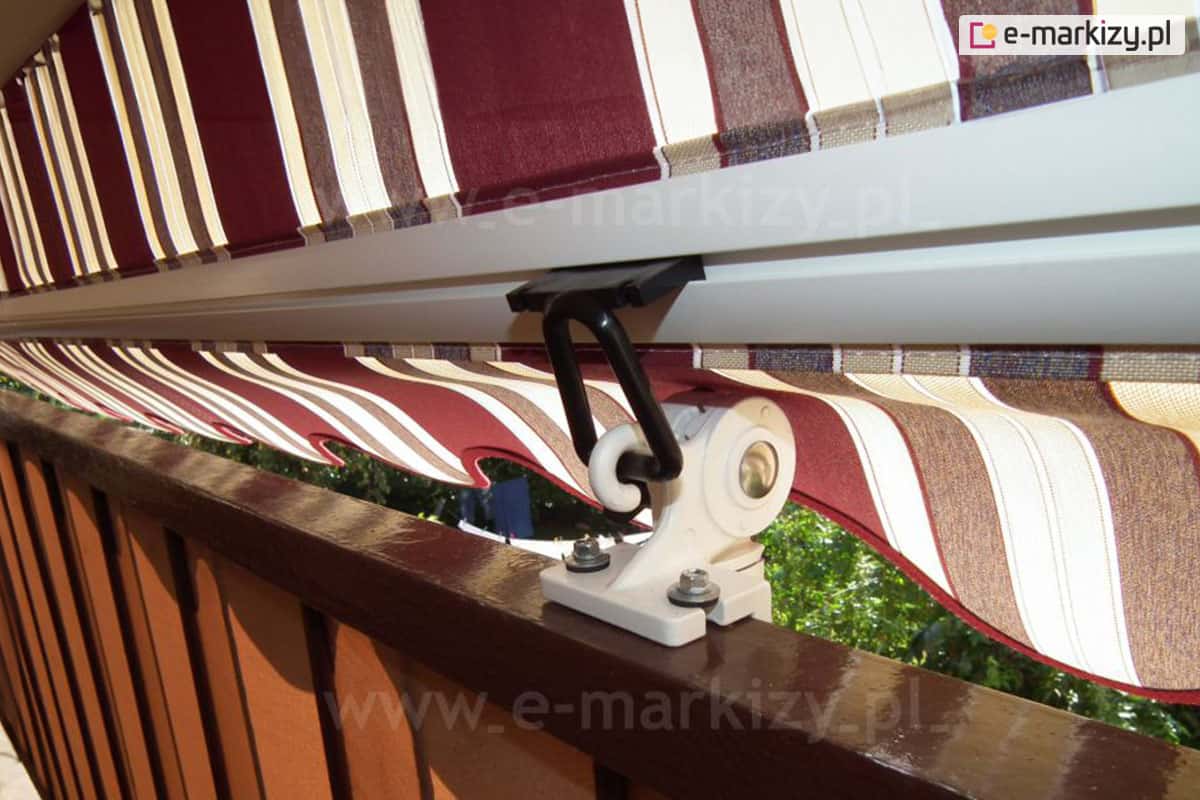

Przykład mocowania uchwytu ramienia markizy do balustrady okrągłej lub owalnej. Na zdjęciu są widoczne tylko wkręty górne, natomiast niewidoczne są wkręty boczne, które przychodzą od zewnętrznej strony barierki.

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY ITALIA PORĘCZOWA

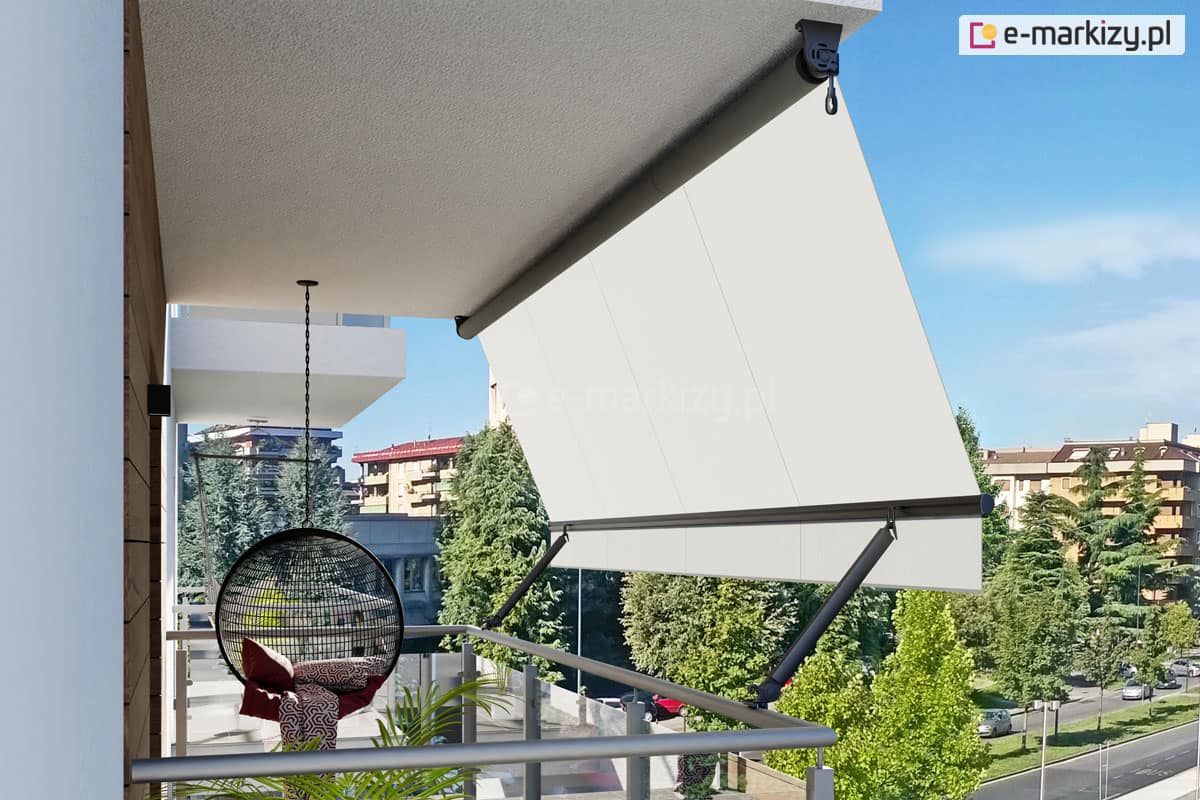

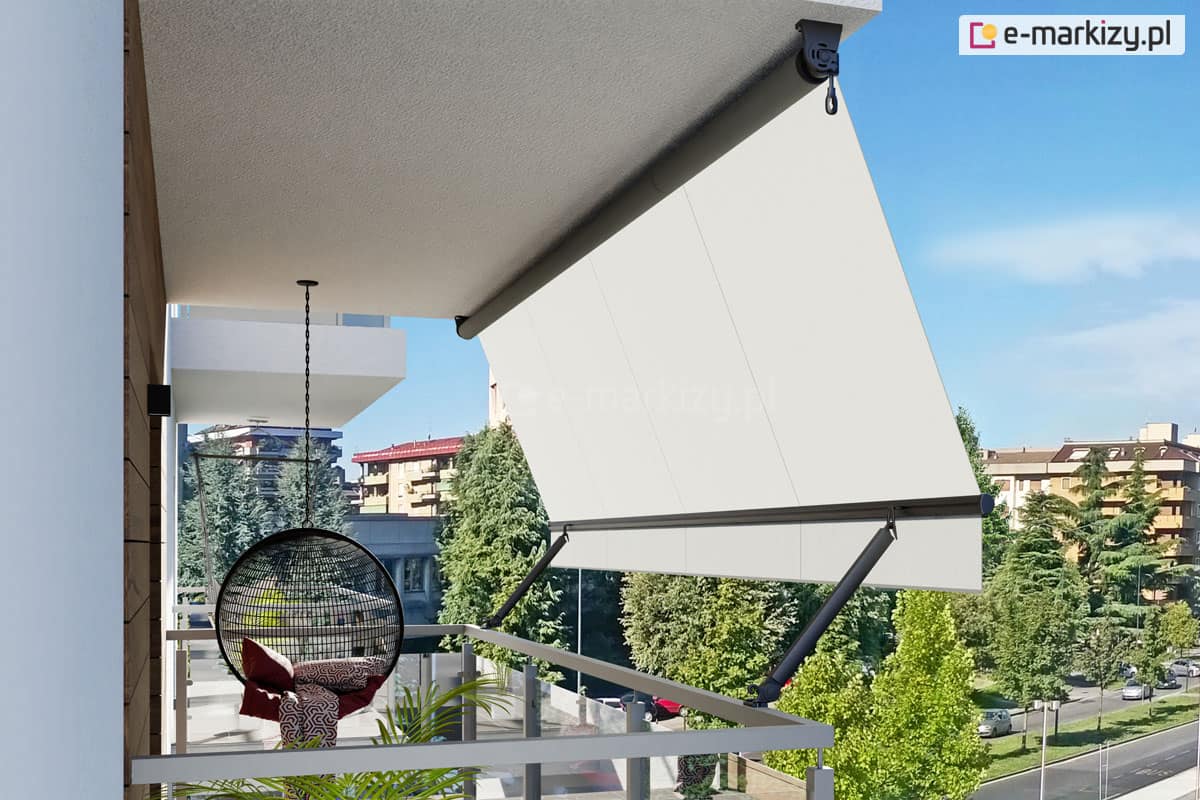

Widok z boku na nowoczesny balkon wyposażony w markizę balkonową z ramionami poręczowymi, zamontowaną pod sufitem wnęki. Markiza posiada poszycie z gładkiej tkaniny w kolorze kremowym lub bardzo jasnym beżu, która jest rozwinięta i napięta pod kątem, wychodząc poza obrys barierki. Konstrukcja wspiera się na dwóch ciemnych, antracytowych ramionach bocznych przymocowanych do balustrady, które utrzymują dolną belkę dociążającą. Na suficie widoczna jest rura nawojowa z mechanizmem korbowym zakończonym oczkiem. Na tarasie, w cieniu osłony, znajduje się wiszący fotel typu kokon o czarnym, ażurowym splotcie, zawieszony na metalowym łańcuchu, wyłożony wzorzystymi poduszkami. Obok fotela widać fragmenty zielonych roślin doniczkowych. Balustrada balkonu jest minimalistyczna, wykonana z jasnych profili metalowych z wypełnieniem szklanym. W tle rozpościera się widok na miejską panoramę z wielopiętrowymi budynkami mieszkalnymi, gęstą zielenią drzew oraz fragmentem ulicy z zaparkowanymi samochodami pod bezchmurnym, błękitnym niebem.

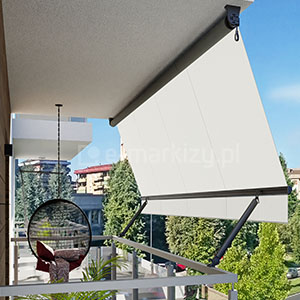

Widok z boku na nowoczesny balkon, na którym zamontowano markizę balkonową z ramionami poręczowymi w pozycji pośredniej - ustawione pod kątem prostym do poręczy balkonu. Tkanina markizy w kolorze jasnooliwkowym lub szarobeżowym jest wysunięta pod kątem około 45 stopni względem pionu, tworząc ukośne zadaszenie nad przestrzenią loggii. Poszycie składa się z czterech pionowych brytów materiału połączonych estetycznymi przeszyciami i zakończone jest u dołu ciemną, metalową belką obciążającą z prostą falbaną. Wnętrze balkonu jest częściowo widoczne pod osłoną – znajduje się tam ściana wyłożona panelami o fakturze naturalnego drewna, biała donica z zieloną rośliną ozdobną oraz fragment wiszącego fotela z dekoracyjnym materiałem. Balustrada balkonu wykonana jest z cienkich, metalowych profili z wypełnieniem z przezroczystego szkła. Elewacja budynku jest biała, o gładkiej strukturze, co kontrastuje z ciepłym odcieniem drewna i stonowanym kolorem markizy.

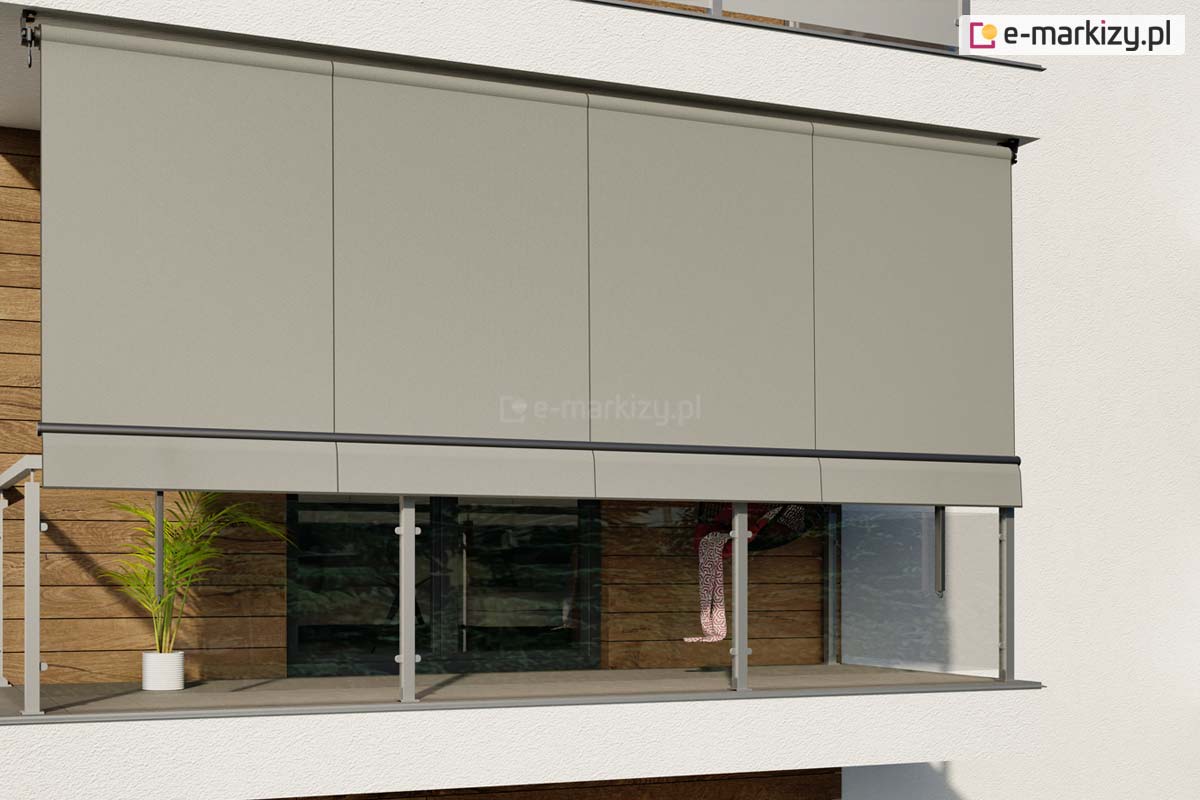

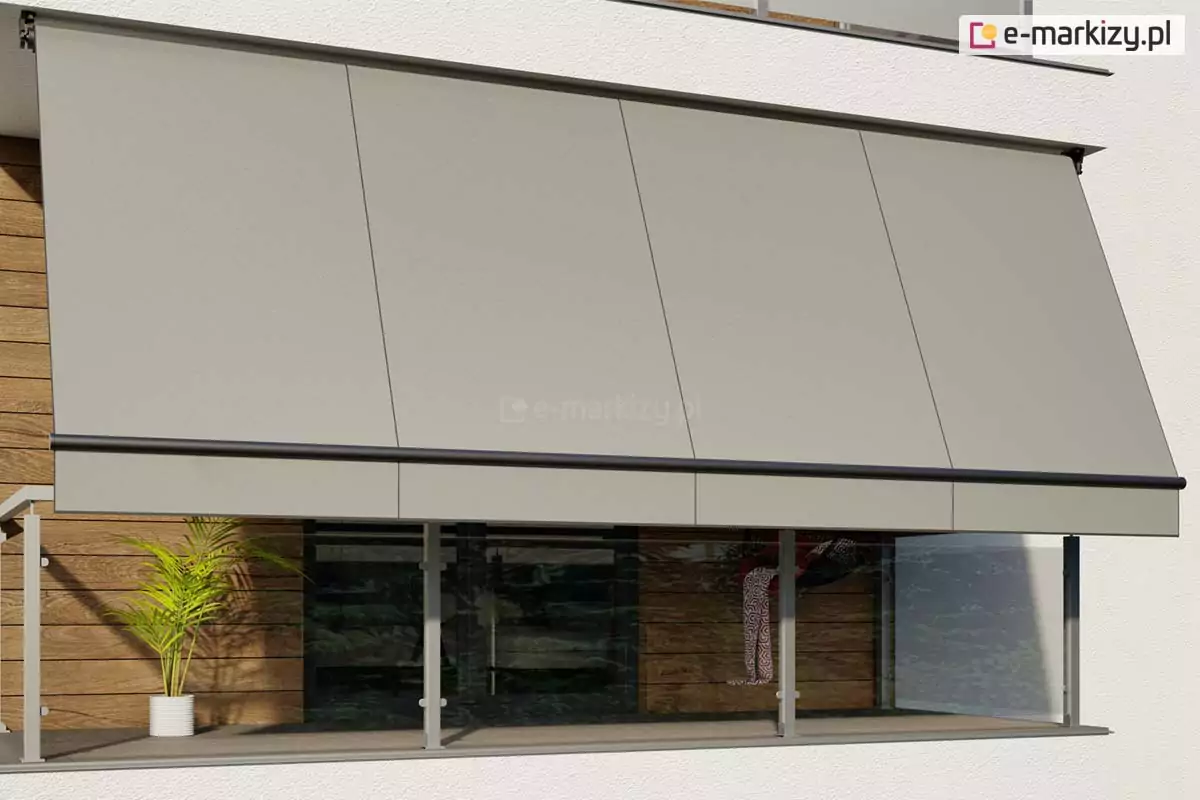

Zdjęcie przedstawia nowoczesną osłonę przeciwsłoneczną w formie markizy balkonowej zainstalowanej na loggii budynku wielorodzinnego. Przesłona wykonana jest z gładkiego materiału w jednolitym jasnoszarym kolorze i składa się z czterech pionowych paneli tkaniny połączonych w jedną szeroką płaszczyznę. Markiza jest częściowo rozwinięta, zwisa pionowo w dół, zasłaniając górną oraz środkową część wnęki balkonowej, a jej dolna krawędź kończy się na wysokości metalowej barierki. Dolny profil obciążający tkaninę jest ciemniejszy, w kolorze grafitowym lub czarnym, co stanowi kontrast dla jasnego materiału. Loggia posiada szklaną balustradę zamocowaną na pionowych, srebrnych słupkach systemowych. Po lewej stronie balkonu, przy drewnopodobnej elewacji wykonanej z poziomych desek, stoi biała doniczka z zieloną rośliną ozdobną przypominającą palmę. W głębi balkonu widoczne jest okno oraz ciemne wnętrze mieszkania, a po prawej stronie fragment białej, otynkowanej elewacji budynku. Całość kompozycji utrzymana jest w minimalistycznej, nowoczesnej stylistyce architektonicznej, przy pełnym oświetleniu dziennym, które rzuca delikatny cień pod konstrukcję markizy.

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy markizy balkonowej Italia firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
