Markiza balkonowo sklepowa Italia Pomiar i Dane techniczne

Markiza balkonowo sklepowa Italia Pomiar

Markiza Italia posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy balkonowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość S: od 110 do 500 cm
Wysięg W: od 70 do 180 cm
Długość poszycia na belce T (bez uwzględnienia falbany): do 394 cm

WYCEŃ MARKIZĘ

Markiza balkonowo sklepowa Italia pomiar szerokości i wysięgu

Markiza balkonowo sklepowa Italia kasetowa Aluprof zamocowana na ścianie nad drzwiami balkonowymi z ramionami mocowanymi do ściany. Tkanina wystaje poza barierkę balkonu. Po prawej powiększenie markizy z widocznym w całości ramieniem od którego mocowania ściennego do krawędzi belki przedniej poprowadzono w dół przerywane linie. Pomiędzy te linie wpisano dwukierunkową zieloną strzałkę, a nad nią umieszczono symbol W, który oznacza wysięg markizy.

Pomiar markizy balkonowej z ramionami ściennymi

Maksymalny wysięg ramion markizy balkonowej Italia bez kasety to 180cm, jest to całkowity wymiar markizy wraz z uchwytami ramion, belką nawojową oraz belką przednią

Pomiar markizy balkonowo sklepowej z ramionami ściennymi

Pomiar markizy balkonowo sklepowej z ramionami ściennymi W zamówieniu podajemy zawsze zewnętrzny wymiar markizy (S) łącznie z uchwytami. Podajemy jeszcze wymiar (W) czyli długość ramion

W wariancie (S), ramiona montujemy do ściany. Mamy do wyboru 3 długości: 100,140 i 180cm. Długość ramion to w tym przypadku wysięg markizy. (na rurze nawojowej niezależnie od długości ramion, nawinięta jest tkanina o długości 210cm).

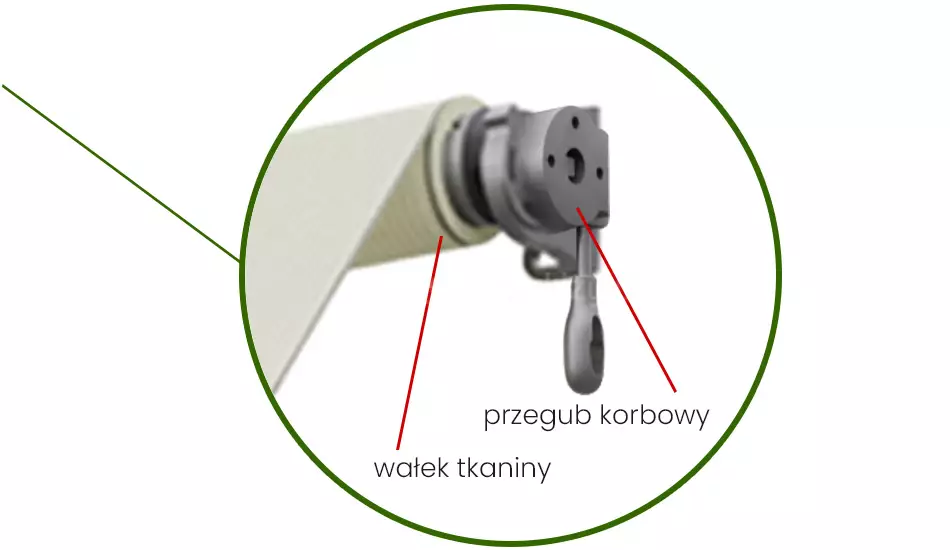

Kręcąc korbą w prawo lub w lewo zwijamy lub rozwijamy markizę. Dodatkowo możemy zamontować napęd elektryczny z czujnikami

Rysunek techniczny przedstawiający porównanie dwóch wariantów dolnej belki markizy balkonowej sklepowej, ukazanych w widoku od frontu. Grafika składa się z dwóch identycznych schematów markizy umieszczonych obok siebie, wykonanych czarną linią obrysową. W obu przypadkach na górze widoczna jest rura nawojowa z materiałem, nad którą znajduje się zielona linia wymiarowa z napisem szerokość (s), określająca całkowitą rozpiętość konstrukcji wraz z uchwytami bocznymi. Po lewej stronie przedstawiono wariant opisany jako belka standard. Na tym schemacie dolna belka obciążająca materiał ma szerokość mniejszą niż całkowita szerokość markizy, kończąc się niemal równo z krawędziami tkaniny. Po prawej stronie widnieje wariant belka wydłużona. Tutaj dolna belka jest wyraźnie szersza – wystaje poza boczne krawędzie tkaniny, niemal zrównując się z zewnętrznym obrysem uchwytów montażowych rury nawojowej. Różnice w szerokości belek zostały podkreślone u dołu rysunków za pomocą ciemnoszarych linii wymiarowych z obustronnymi strzałkami oraz pionowych linii pomocniczych, które obrazują relację szerokości dołu markizy względem jej górnej części.

Rozmiar belki przedniej markizy

Belka standard – szerokość belki przedniej odpowiada szerokości rury nawojowej tkaniny markizy

Belka wydłużona – na indywidualne życzenie, belka przednia markizy może zostać wydłużona tak, by odpowiadała wymiarowi szerokości S

Markiza balkonowo sklepowa Italia Dane techniczne

Maksymalna szerokość	do 5,0 m
Wysięg ramion	1,0 m; 1,4 m; 1,8 m
Średnica rury nawojowej	70 mm
Ramiona	Opuszczane, aluminiowe , ze sprężyną
Kąt pochyłu	od 0° – do 160°
Napęd	elektryczny lub korba o długości 1,5 m; 1,8 m; 2,2 m
Półkaseta	tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Uchwyty montażowe	Ścienne / Sufitowe/ wspornik wnękowy (dla ramion)

Rysunek techniczny w rzucie izometrycznym przedstawiający budowę i główne komponenty markizy balkonowej Italia. Schemat składa się z ponumerowanych elementów (od 1 do 9), które wskazują na kluczowe części konstrukcji: 1 – Rura nawojowa, na którą nawinięte jest poszycie markizy. 2 – Uchwyty mocujące markizę do ściany lub sufitu, zlokalizowane po obu stronach rury nawojowej. 3 – Główne poszycie (tkanina) markizy rozpięte pod kątem. 4 – Falbana dekoracyjna o falistym wykończeniu, zwisająca z przedniej belki. 5 – Przednia belka obciążająca, usztywniająca krawędź materiału. 6 – Ramiona markizy, łączące przednią belkę ze wspornikami dolnymi. 7 – Wspornik ramienia montowany do ściany lub balustrady, umożliwiający ruch obrotowy ramienia. 8 – Korba ręczna służąca do rozwijania i zwijania markizy. 9 – Mechanizm przekładni z okiem, w które wkłada się korbę. Całość przedstawiona jest w formie czarno-białego szkicu liniowego na białym tle.

Komponenty Markizy Italia Aluprof bez kasety

1 – Rura nawojowa
2 – Uchwyt ścienno-sufitowy
3 – Tkanina
4 – Falbana
5 – Zespół belki przedniej
6 – Ramię
7 – Uchwyt ramienia – ścienny
8 – Korba (opcja)
9 – Mechanizm korbowy (opcja)

Rysunek techniczny i wizualizacja 3D uniwersalnego uchwytu mocującego rurę nawojową markizy Italia. Grafika składa się z trzech części prezentujących komponent z różnych perspektyw: Po lewej: Izometryczny model 3D ciemnoszarego uchwytu w kształcie litery „U” z widocznymi otworami montażowymi w tylnej części podstawy, służącymi do przykręcenia elementu do ściany lub sufitu. W środku: Schematyczny widok z boku (profil) z naniesionymi wymiarami w milimetrach. Szerokość całkowita uchwytu wynosi 114 mm, wysokość korpusu to 105 mm, natomiast całkowita wysokość wraz z uchem przekładni korbowej wynosi 163 mm. Po prawej: Schematyczny widok z przodu uchwytu. Podstawa montażowa ma szerokość 105 mm, a wysokość od osi obrotu rury nawojowej do górnej krawędzi wspornika wynosi 114 mm. Rysunek jest wykonany w czarno-białej stylistyce technicznej na białym tle, z wyraźnymi liniami pomocniczymi i strzałkami wymiarowymi, co pozwala na precyzyjne zaplanowanie miejsca montażu markizy.

Markiza Italia – Uchwyt uniwersalny

Uchwyt ścienno-sufitowy

Rysunek techniczny przedstawiający schemat zakresu regulacji kąta pochylenia ramienia markizy sklepowej typu Italia, prezentowany w rzucie bocznym. Grafika ukazuje konstrukcję zamontowaną do powierzchni pionowej, z widocznym uchwytem ściennym, z którego wychodzi ramię nośne w dwóch skrajnych położeniach, ilustrujących możliwości konfiguracji urządzenia. Górna część łuku wyznacza zakres regulacji określony jako standardowy, obejmujący kąt od 0 stopni do 90 stopni, gdzie ramię ustawione jest w pozycji poziomej względem elewacji budynku. Dolny odcinek łuku wskazuje zakres opcjonalny, umożliwiający nachylenie ramienia w przedziale od 90 stopni do 160 stopni, co pozwala na ustawienie markizy w pozycji niemal pionowej, zapewniającej dodatkową osłonę przed nisko operującym słońcem lub deszczem. Całość jest przedstawiona w sposób linearny z użyciem łuków pomocniczych, które wizualizują płynną możliwość regulacji ramienia, a opis tekstowy precyzyjnie przypisuje poszczególne zakresy kątowe do standardowych i opcjonalnych ustawień technicznych produktu.

Markiza Italia- Kąt pochyłu

Markiza posiada regulowany kąt pochyłu, który możemy dostosować do swoich potrzeb

Standardowo, płynna regulacja w zakresie 0° – 90°

Opcjonalnie, za dodatkową opłatą i po uprzedniej konsultacji, możliwość regulacji do 160°

Uchwyt ścienno-sufitowy

Rysunek techniczny na białym tle prezentuje szczegółową specyfikację wymiarową wspornika montażowego ramion, który wykorzystuje markiza balkonowo sklepowa w kasecie. Grafika składa się z czterech ujęć tego samego elementu: trójwymiarowego modelu bryłowego w kolorze ciemnoszarym oraz trzech rzutów płaskich w formie czarnych rysunków konturowych. Na rzutach naniesiono precyzyjne linie wymiarowe z wartościami liczbowymi podanymi w milimetrach. Widok z profilu wskazuje całkowitą wysokość elementu montażowego wynoszącą 127 mm oraz rozstaw otworów mocujących równy 100 mm. Rzut z góry określa głębokość wspornika na 92 mm, natomiast rzut od frontu pokazuje szerokość podstawy wynoszącą 36 mm oraz promień zaokrąglenia otworu montażowego oznaczony jako R5.3. Element charakteryzuje się masywną konstrukcją z wycięciami w kształcie litery U na końcach podstawy oraz centralnym otworem przelotowym w części ruchomej, co pozwala na stabilne osadzenie i regulację ramion markizy.

Uchwyt ramienia

Zdjęcie prezentuje rysunek techniczny oraz wizualizację 3D uchwytu wnękowego stosowanego do mocowania ramion markiz balkonowych sklepowych Italia. Po lewej stronie znajduje się trójwymiarowy model elementu w kolorze ciemnoszarym. Uchwyt ma formę kątownika o zaokrąglonych krawędziach zewnętrznych, z wykonanymi fabrycznie otworami montażowymi na obu płaszczyznach. Centralna i prawa część grafiki to profesjonalny schemat konstrukcyjny z naniesionymi wymiarami w milimetrach. Rysunek techniczny obejmuje trzy rzuty: Rzut z boku (profil) przedstawia zgięty pod kątem prostym element o wymiarach ramion 43 mm na 43 mm. Rzut z przodu ukazuje prostokątną płytkę o wysokości 130 mm i szerokości 43 mm, na której rozmieszczono dwa okrągłe otwory montażowe. Rzut z tyłu lub strony przeciwnej powiela wymiary wysokości 130 mm oraz szerokości 43 mm, prezentując rozmieszczenie otworów w układzie pionowym. Całość dokumentacji technicznej przygotowana jest w czystej, czarno-białej stylistyce na białym tle, co zapewnia pełną czytelność parametrów geometrycznych komponentu.

Wspornik wnękowy

Grafika techniczna przedstawiająca proces montażu elementu ramienia markizy bezkasetowej Italia na dedykowanym wsporniku wnękowym, podzielona na dwa główne etapy oznaczone cyframi jeden oraz dwa. Po lewej stronie w sekcji numer jeden znajduje się rysunek techniczny w rzucie bocznym, na którym zaznaczono kluczowe wymiary montażowe wyrażone w milimetrach, gdzie wysokość elementu wynosi 127 milimetrów, a głębokość mocowania to 92 milimetry, co pozwala na precyzyjne dopasowanie komponentu do elewacji. Po prawej stronie w sekcji numer dwa widnieje trójwymiarowa wizualizacja instalacji, na której stalowa płytka montażowa o kształcie kątownika z otworami na śruby jest ustawiona w jednej linii z korpusem wspornika markizy, przy czym przerywane zielone linie wskazują kierunek osadzenia i sposób spasowania tych dwóch części w spójną całość konstrukcyjną zapewniającą stabilne zawieszenie urządzenia na ścianie budynku. Całość prezentacji ma charakter instruktażowy i służy zilustrowaniu fizycznego połączenia uchwytu z bazą montażową, prezentując zarówno gabaryty w ujęciu 2D, jak i sposób wzajemnego dopasowania poszczególnych komponentów w przestrzeni 3D, co jest kluczowe dla poprawnej instalacji technicznej produktu.

Montaż ramienia markizy

1. Montaż ramienia do ściany
2. Łączenie uchwytu ramienia i wspornika wnękowego

Zdjęcie typu zestawienie trzech obrazów prezentujące techniczną specyfikację markizy balkonowej typu Italia oraz mechanizm jej manualnego sterowania przy pomocy korby. Pierwszy fragment po lewej stronie przedstawia markizę zamontowaną na elewacji budynku, w pozycji częściowo rozwiniętej, gdzie szary materiał poszycia tworzy zadaszenie nad balkonem, wsparte na wysięgnikach przymocowanych do sciany, z widocznym w tle miejskim krajobrazem obejmującym wysoki budynek o cylindrycznej bryle oraz zieleń drzew. Środkowa część kompozycji ukazuje w zbliżeniu montażowy detal techniczny, a mianowicie uchwyt ścienny wraz z przekładnią, do której mocowany jest drążek sterowniczy, przy czym lewy kadr pokazuje sam mechanizm bez narzędzia, a prawy kadr prezentuje stan, w którym metalowy hak korby jest już wpięty w zaczep przekładni, co umożliwia płynne rozwijanie i zwijanie markizy. Ostatni segment po prawej stronie zawiera odizolowane na białym tle elementy systemu sterowania, w tym pełną sylwetkę długiej korby z charakterystycznym zagięciem w dolnej części służącym jako uchwyt, oraz zbliżenie na górną końcówkę w kształcie haka, która służy do połączenia z przekładnią zamontowaną przy markizie, co ilustruje przejrzystą zasadę działania manualnego napędu urządzenia.

Sterowanie markizą balkonową

Standardowa korba ręczna o długości 150cm. Niestandardowe długości korby to 180cm lub 220cm.
Opcjonalnie silnik elektryczny.

Strona dotyczy markizy balkonowej bez kasety Italia firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
