Markiza Balkonowo sklepowa Sposoby Montażu

Rysunek techniczny przedstawia profesjonalny uchwyt ścienno-sufitowy do markizy Italia poręczowa, zaprezentowany w formie trójwymiarowego modelu izometrycznego oraz trzech rzutów płaskich z precyzyjnym wymiarowaniem. Element wykonany jest z trwałego stopu aluminium w kolorze szarym i charakteryzuje się uniwersalną konstrukcją umożliwiającą montaż zarówno do płaszczyzn pionowych, jak i poziomych. Główną część uchwytu stanowi masywny korpus o kształcie zbliżonym do trapezu, zakończony otwartym, półkolistym gniazdem (hakiem) przeznaczonym do osadzenia rury nawojowej lub ramienia markizy. Gniazdo to jest dodatkowo perforowane podłużnymi otworami fasolkowymi rozmieszczonymi po łuku, co sugeruje możliwość regulacji kąta nachylenia. Rzut od przodu (płyta montażowa) wskazuje całkowitą wysokość elementu wynoszącą 105 mm oraz szerokość 52 mm. Znajdują się na nim dwa podłużne otwory montażowe o promieniu R6.8, rozmieszczone w rozstawie osiowym 73 mm. Odległość od krawędzi bocznej do środka pierwszego otworu wynosi 25,7 mm, a szerokość samej fasolki to 9,4 mm. Rzut z góry określa całkowitą głębokość (wysięg) uchwytu na 114 mm, przy czym szerokość bazy montażowej wynosi 52 mm. Widok z boku szczegółowo ilustruje profil wspornika, potwierdzając wymiar 114 mm głębokości oraz 105 mm wysokości. Na tym rzucie widoczne są również przetłoczenia wzmacniające konstrukcję korpusu, które zapewniają odpowiednią sztywność przy obciążeniach wiatrem. Wszystkie wartości na schemacie podane są w milimetrach, a czarna linia techniczna na białym tle zapewnia pełną czytelność dokumentacji wymiarowej.

Markiza Balkonowa – sposoby montażu markizy Italia Selt. Są to markizy nadokienno-balkonowe przeznaczone do zacieniania i osłony wnęk okiennych, witryn, balkonów, tarasów i werand. Ciężar markizy rozłożony jest na uchwyty ramion i rury nawojowej, dlatego markizy balkonowe mogą być mocowane nawet tam, gdzie wytrzymałość podłoża nie pozwala na zastosowanie markizy tarasowej ze składanymi ramionami. Lekka konstrukcja markizy sprawia, że montaż jest niezwykle łatwy. Montaż ułatwiają także uchwyty na krańcach rury nawojowej.

Instrukcja Montażu

Montaż markizy balkonowej do ściany lub sufitu na uchwytach uniwersalnych:

Markiza jest zawsze montowana na dwóch skrajnych uniwersalnych uchwytach ścienno-sufitowych. Markizę możemy zamocować do ściany lub sufitu. Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. do ściany lub sufitu. Markiza jest już w całości skręcona i wyregulowana. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu.

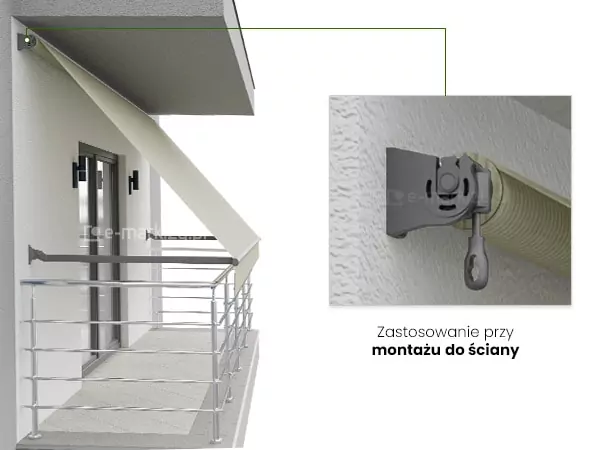

Przykłady montażu markizy do ściany

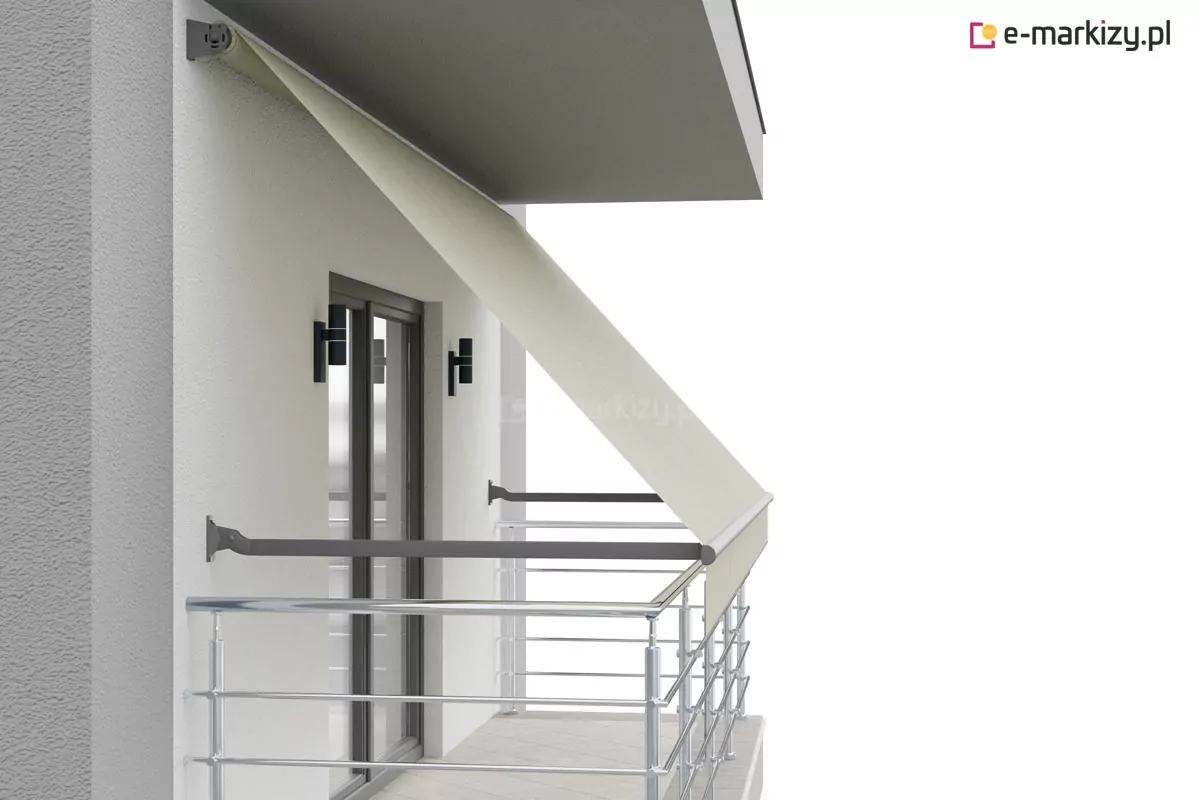

Wizualizacja 3D markizy balkonowej typu Italia zamontowanej na nowoczesnym balkonie. Markiza posiada poszycie w kolorze kremowym lub jasnobeżowym, które jest rozwinięte pod skosem, tworząc osłonę przeciwsłoneczną. Górna rura nawojowa zamocowana jest do białej, tynkowanej ściany budynku pod betonową płytą balkonową wyższego piętra za pomocą ciemnoszarych uchwytów bocznych. Dwa proste, poziome ramiona markizy w kolorze ciemnoszarym (antracytowym) są przytwierdzone do elewacji na wysokości bocznej barierki i łączą się z przednią belką markizy. Przednia krawędź materiału zakończona jest prostą falbaną. Tło stanowi fragment elewacji z przeszklonymi drzwiami balkonowymi, dwiema nowoczesnymi czarnymi lampami ściennymi oraz stalową, chromowaną balustradą z poziomymi relingami.

Markiza balkonowa ścienna zamontowana na elewacji budynku nad oknem balkonowym. Jasnobeżowe poszycie tkaninowe rozwinięte jest na szarym stelażu. Rura nawojowa przytwierdzona jest do ściany bocznej i sufitu wnęki balkonowej. Charakterystycznym elementem są dwa długie, ukośne ramiona boczne w kolorze ciemnoszarym, montowane bezpośrednio do elewacji budynku, które podtrzymują belkę przednią markizy. Balkon posiada srebrną balustradę z poziomych prętów oraz jasnoszarą podłogę. Po obu stronach okna balkonowego na ścianie zamontowane są nowoczesne, czarne kinkiety zewnętrzne. Całość przedstawiona na białym tle w widoku perspektywicznym.

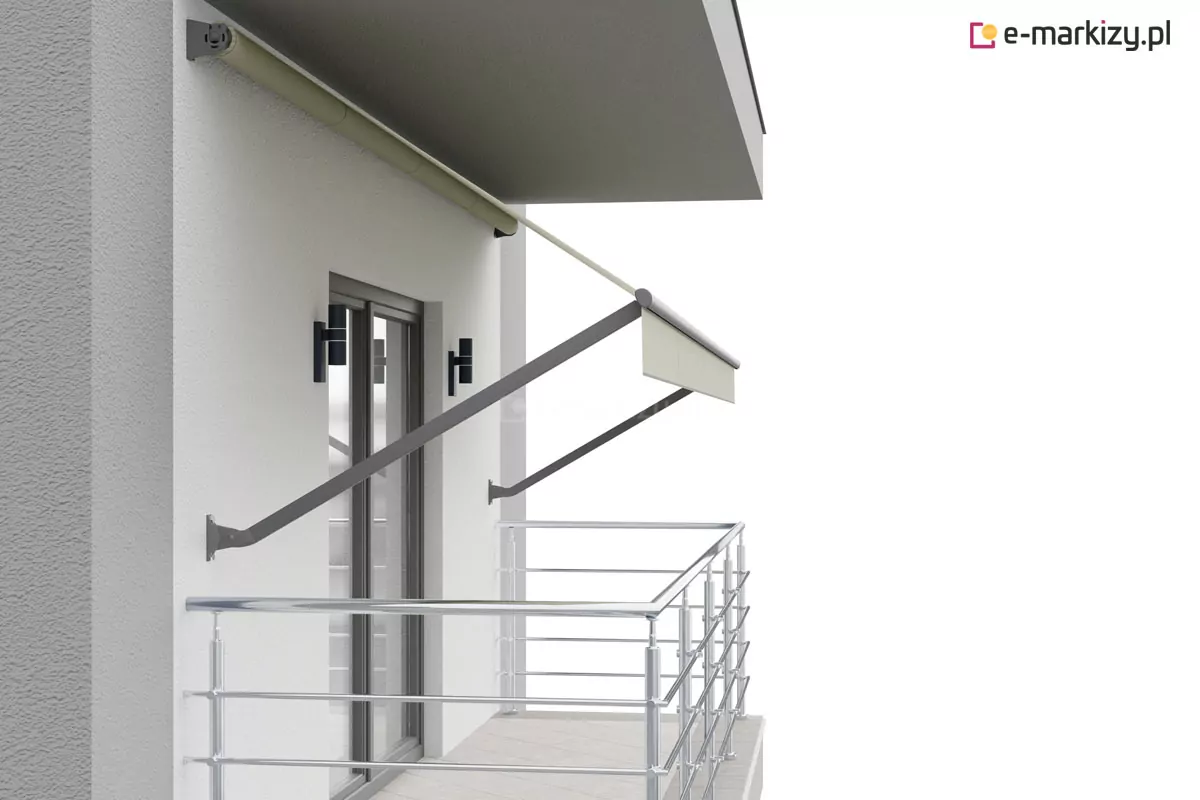

Techniczna wizualizacja markizy balkonowej z ramionami ściennymi, zamontowanej na białej elewacji nad wyjściem tarasowym. Markiza posiada poszycie w kolorze beżowym, które jest nawinięte na górną rurę przymocowaną do sufitu wnęki. Ciemnoszare, proste ramiona boczne są przytwierdzone bezpośrednio do ściany budynku za pomocą wsporników montażowych umieszczonych po obu stronach drzwi balkonowych. Ramiona te podtrzymują belkę frontową markizy, umożliwiając jej rozwinięcie pod kątem. Poniżej znajduje się balkon z jasną podłogą i stalową, chromowaną balustradą o poziomym układzie prętów. Na elewacji, pomiędzy ramionami markizy a drzwiami, widoczne są dwa czarne, pionowe kinkiety zewnętrzne. Całość przedstawiona na czystym, białym tle.

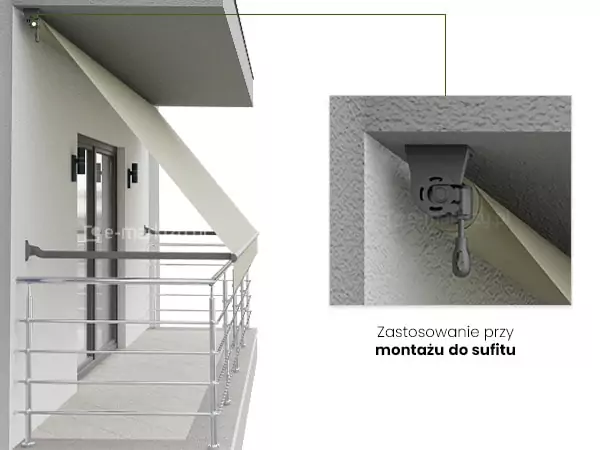

Przykłady montażu markizy do sufitu

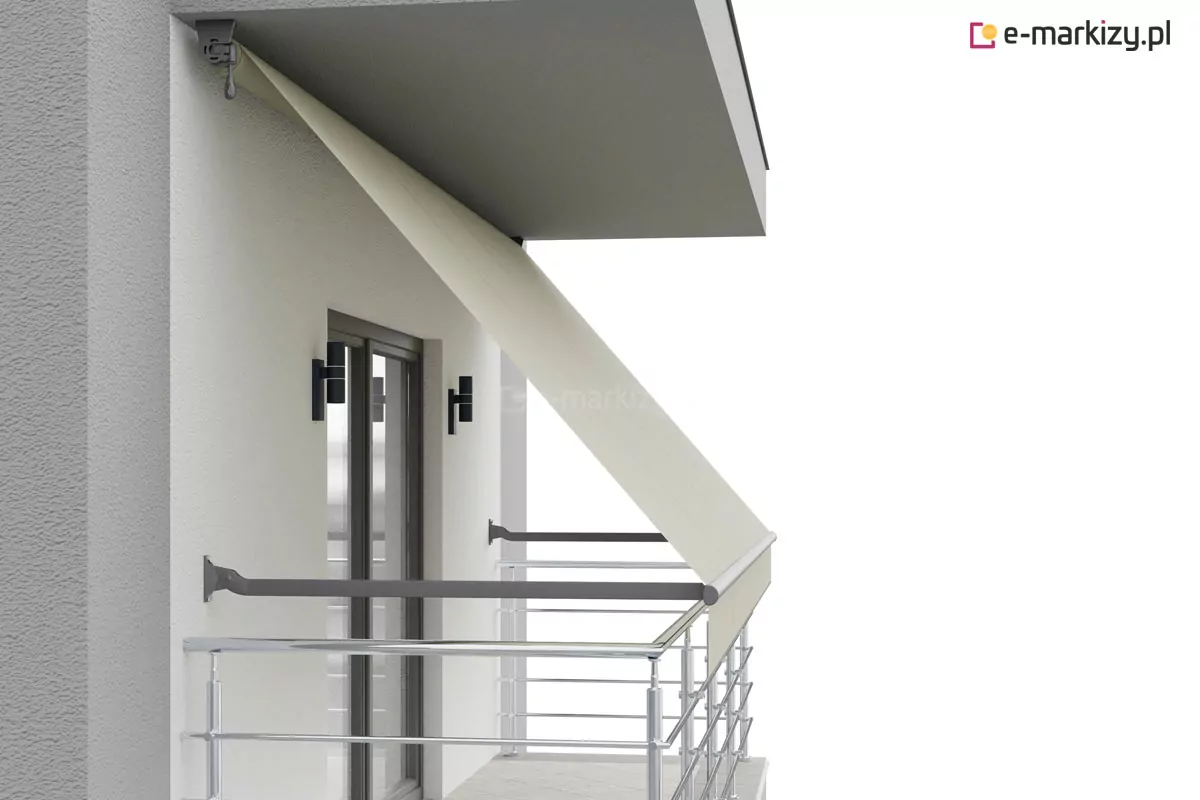

Wizualizacja architektoniczna przedstawia praktyczne zastosowanie produktu, jakim jest markiza balkonowo sklepowa, zamontowana na nowoczesnym balkonie. Osłona została zainstalowana pod betonowym zadaszeniem (sufitem) balkonu za pomocą górnych uchwytów, z których po lewej stronie widoczny jest mechanizm korbowy z uchem do sterowania ręcznego. Jasnobeżowa, gładka tkanina poszycia rozwija się pod skosem, tworząc skuteczną barierę przeciwsłoneczną dla przeszklonych drzwi balkonowych. Dolna belka obciążająca materiał jest wsparta na dwóch poziomych, grafitowych ramionach bocznych, które są przytwierdzone bezpośrednio do bocznych ścian wnęki balkonowej nad chromowaną barierką. Całość kompozycji na tle jasnej elewacji i minimalistycznych czarnych kinkietów podkreśla funkcjonalność markizy w aranżacji przestrzeni wypoczynkowej, chroniąc wnętrze przed nagrzewaniem przy jednoczesnym zachowaniu estetyki budynku.

Wizualizacja markizy balkonowej Italia zamontowanej do sufitu, pokazująca produkt w stanie częściowego rozwinięcia. Konstrukcja wspiera się na ciemnoszarych, aluminiowych ramionach bocznych, które są przytwierdzone do elewacji budynku na wysokości bocznej barierki balkonu. Ramiona te podtrzymują przednią belkę obciążającą, z której zwisa krótka, prosta falbana w kolorze kremowym. Górna część markizy, czyli rura nawojowa z nawiniętym jasnym materiałem, jest zamocowana bezpośrednio do spodu płyty balkonowej (sufitu) za pomocą dedykowanych uchwytów bocznych. Tkanina markizy biegnie niemal pionowo w dół, a następnie załamuje się pod kątem, tworząc osłonę. Balkon wyposażony jest w nowoczesną balustradę ze stali nierdzewnej oraz przeszklone drzwi wyjściowe. Całość prezentuje estetykę nowoczesnego budownictwa, łącząc biały tynk elewacji z antracytowymi elementami mechanizmu i jasnym poszyciem.

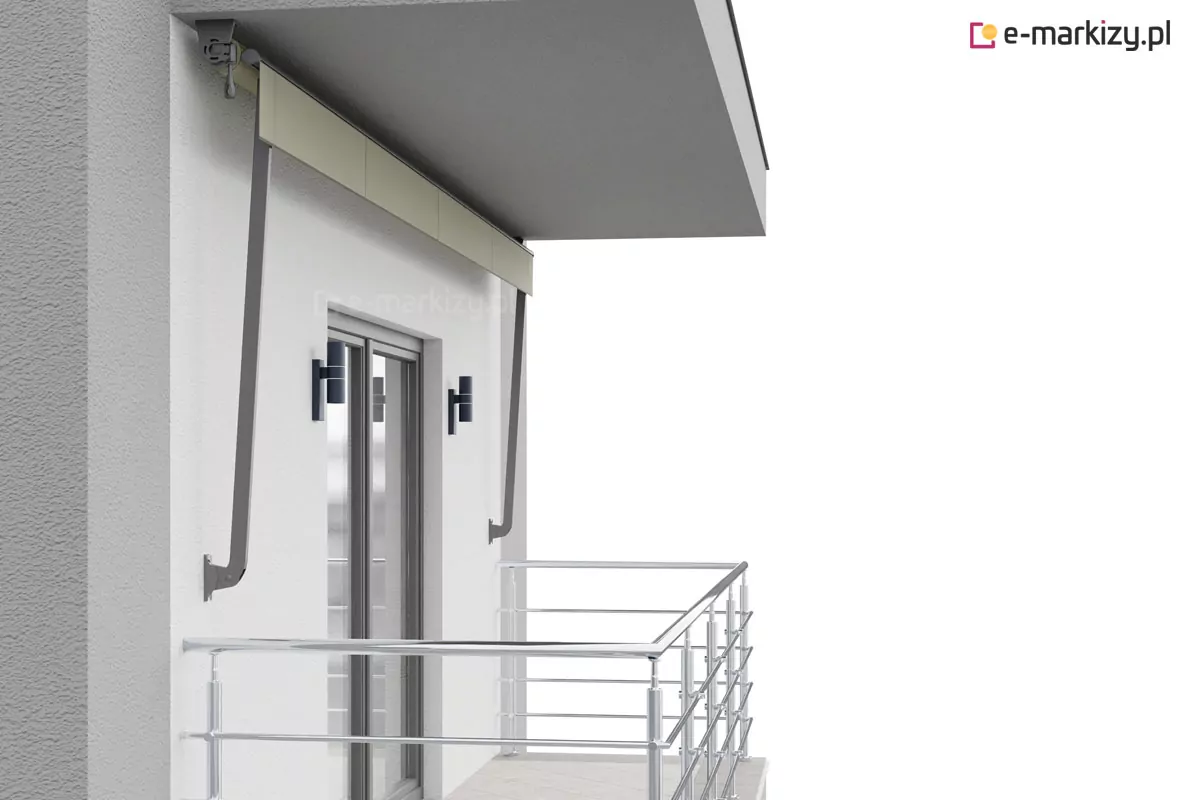

Wizualizacja techniczna markizy balkonowej z ramionami ściennymi, zamontowanej na białej, otynkowanej elewacji budynku. Beżowe poszycie tkaniny jest nawinięte na rurę nawojową, która została zamontowana pod sufitem wnęki balkonowej przy użyciu bocznych uchwytów. Konstrukcja wyposażona jest w dwa proste ramiona w kolorze ciemnoszarym, które są przytwierdzone bezpośrednio do ściany bocznej za pomocą wsporników montażowych. Ramiona te łączą się z belką frontową markizy, stabilizując materiał. Pod markizą znajdują się przeszklone drzwi balkonowe, a po ich obu stronach zamontowano nowoczesne, czarne lampy elewacyjne w kształcie walców. Balkon posiada jasną posadzkę oraz barierkę wykonaną z połyskujących, srebrnych profili stalowych z poziomym wypełnieniem. Całość osadzona jest na neutralnym, białym tle.

ORIENTACYJNA WAGA MARKIZY ITALIA BEZ KASETY (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	1100	1101-1700	1701-2300	2301-2900	2901-3500	3501-4100	4101-4700	4701-5000
700	20	22	21	23	23,5	27,5	29	33,5
1000	20	22	22	23,5	24	27,5	30	34
1400	21	22	22	24	25	28	31	35
1800	21	22	23	25	26	28	33,5	36

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.

Markiza Balkonowo sklepowa sposoby montażu ramion markizy:

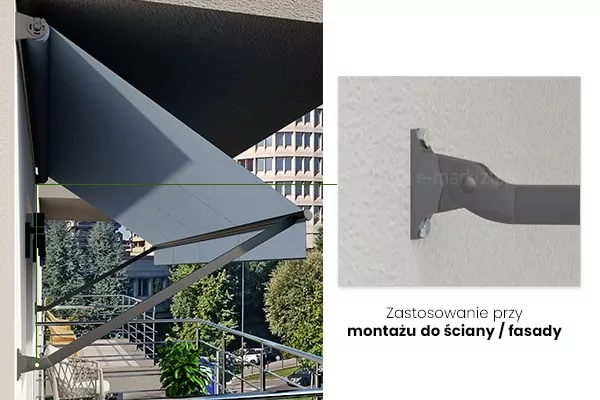

Obraz podzielony jest na dwie części: po lewej stronie znajduje się ujęcie z boku na rozłożoną markizę, a po prawej powiększony detal montażowy. Markiza posiada poszycie z szarej, gładkiej tkaniny technicznej, która jest rozwinięta pod skosem, tworząc trójkątny profil boczny. Górna rura nawojowa zamontowana jest bezpośrednio do ściany nad wyjściem balkonowym. Ciemne, metalowe ramię markizy wyprowadzone jest od dołu i połączone z belką frontową materiału. W tle lewej części zdjęcia widoczny jest fragment nowoczesnego tarasu z metalową balustradą, zieloną roślinnością oraz charakterystycznym, wysokim budynkiem o cylindrycznym kształcie. Prawa strona grafiki to zbliżenie na wspornik ramienia w kolorze antracytowym, przykręcony płasko do jasnej, otynkowanej ściany fasady. Pod detalem umieszczono czarny napis informacyjny: Zastosowanie przy montażu do ściany / fasady. Całość przejrzyście ilustruje sposób kotwienia ramion markizy prostopadle do płaszczyzny elewacji budynku.

1. Montaż ramienia do ściany/fasady

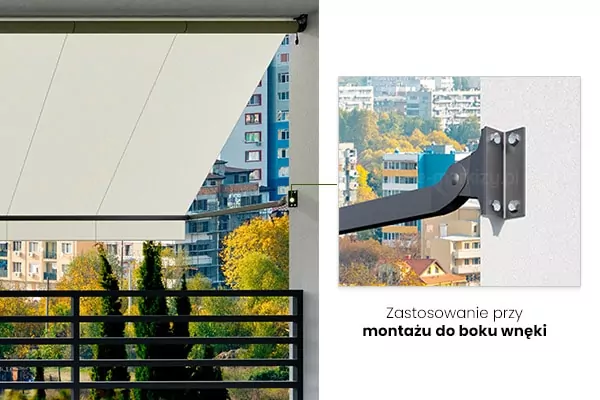

Grafika przedstawia szczegóły techniczne oraz sposób montażu markizy balkonowej z ramionami mocowanymi do boku wnęki okiennej. Zdjęcie jest kompozycją dwóch ujęć: po lewej stronie znajduje się szeroki plan balkonu, a po prawej powiększony detal elementu konstrukcyjnego. Markiza posiada jasnokremowe, gładkie poszycie, które jest rozwinięte pod kątem, tworząc osłonę przeciwsłoneczną. Konstrukcja wspiera się na ciemnych, antracytowych ramionach bocznych i rurze nawojowej zamontowanej pod sufitem wnęki. W tle widoczna jest panorama osiedla mieszkaniowego z wielopiętrowymi blokami oraz jesienna roślinność z drzewami o żółtych i zielonych liściach. Prawy fragment grafiki to zbliżenie na uchwyt montażowy przykręcony czterema śrubami do bocznej, białej ściany elewacji. Uchwyt łączy się z ruchomym ramieniem markizy za pomocą przegubu. Pod powiększonym detalami znajduje się czarny napis w języku polskim: Zastosowanie przy montażu do boku wnęki. Dolną część głównego ujęcia ogranicza czarna, nowoczesna barierka balkonowa o poziomym układzie szczebli.

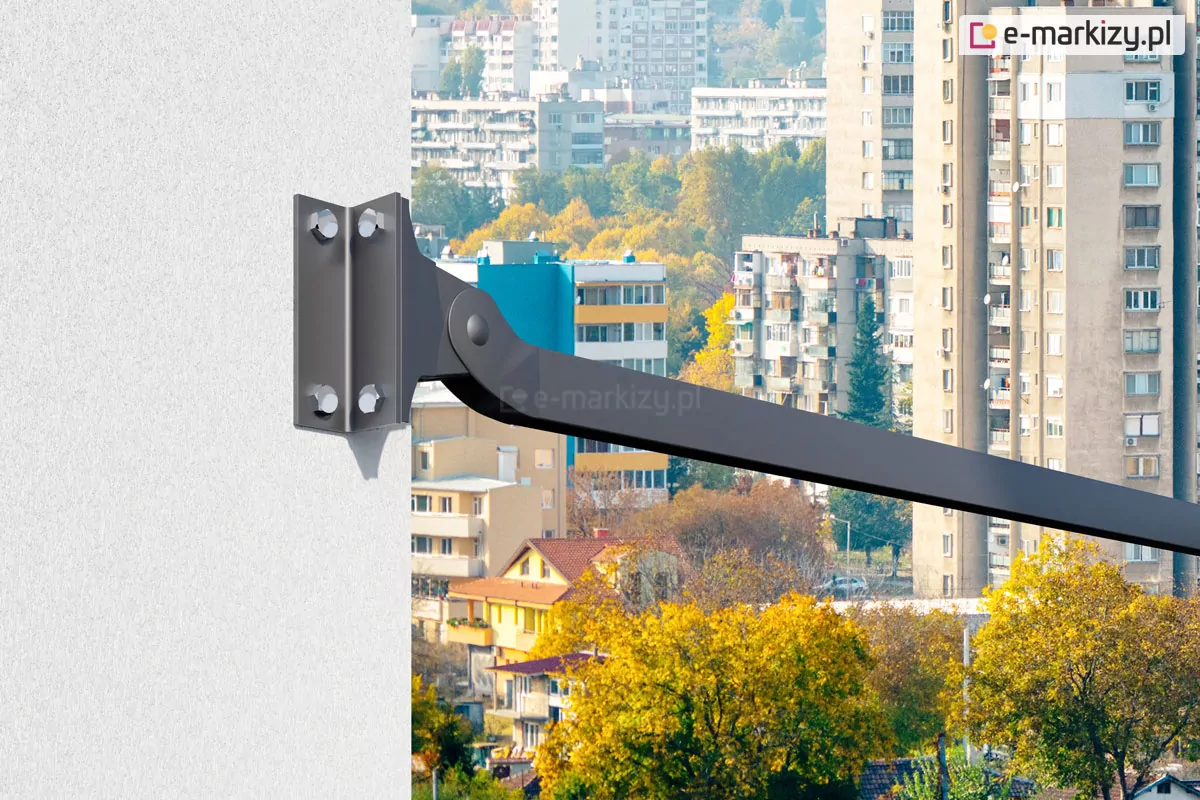

2. Montaż ramienia do boku wnęki

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY ITALIA BALKONOWA

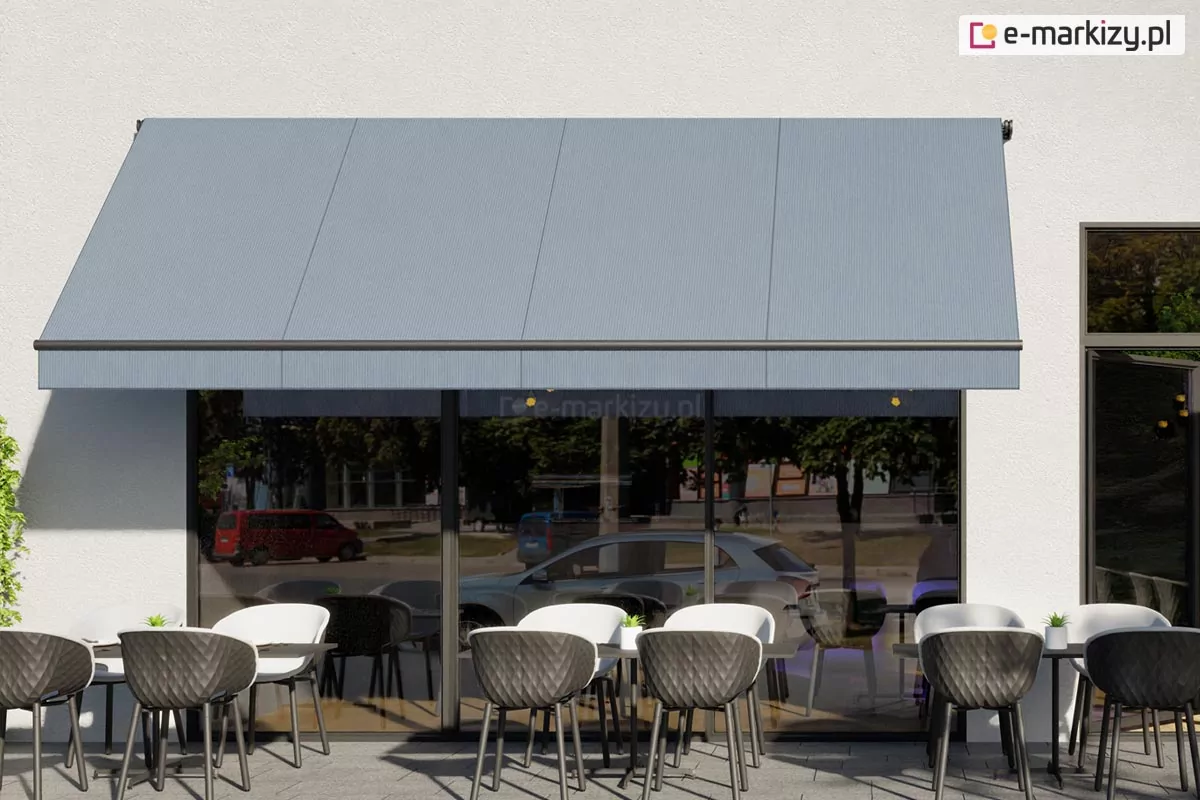

Szeroka markiza sklepowa Italia bez kasety o nowoczesnym designie zamontowana na gładkiej, jasnej elewacji budynku nad dużym przeszkleniem lokalu gastronomicznego. Poszycie markizy wykonane jest z materiału w kolorze jasnego błękitu przechodzącego w szarość, który podzielony jest pionowymi szwami na cztery równe sekcje. Tkanina jest napięta i osadzona na ciemnej, grafitowej listwie czołowej o profilu cylindrycznym, która domyka konstrukcję. Pod zadaszeniem znajduje się urządzony ogródek kawiarniany z regularnie ustawionymi stolikami i krzesłami. Meble charakteryzują się nowoczesną formą: krzesła mają kubełkowe oparcia z ciemnoszarego tworzywa o wyraźnej, geometrycznej strukturze przypominającej romby, natomiast ich wnętrza i siedziska są kontrastowo białe. Stoliki o kwadratowych, czarnych blatach wspierają się na pojedynczych nogach, a na ich powierzchniach ustawiono minimalistyczne dekoracje w postaci małych roślin doniczkowych w białych osłonkach. W dużych, ciemnych szybach witryny odbija się otoczenie budynku, w tym ulica z zaparkowanymi pojazdami – widoczny jest czerwony samochód dostawczy oraz srebrne auto osobowe – a także zielone korony drzew i elementy miejskiej architektury. Scena jest skąpana w jasnym, naturalnym świetle dziennym, które podkreśla teksturę materiałów i tworzy wyraźne cienie na podłożu wykonanym z ciemnoszarych płyt tarasowych.

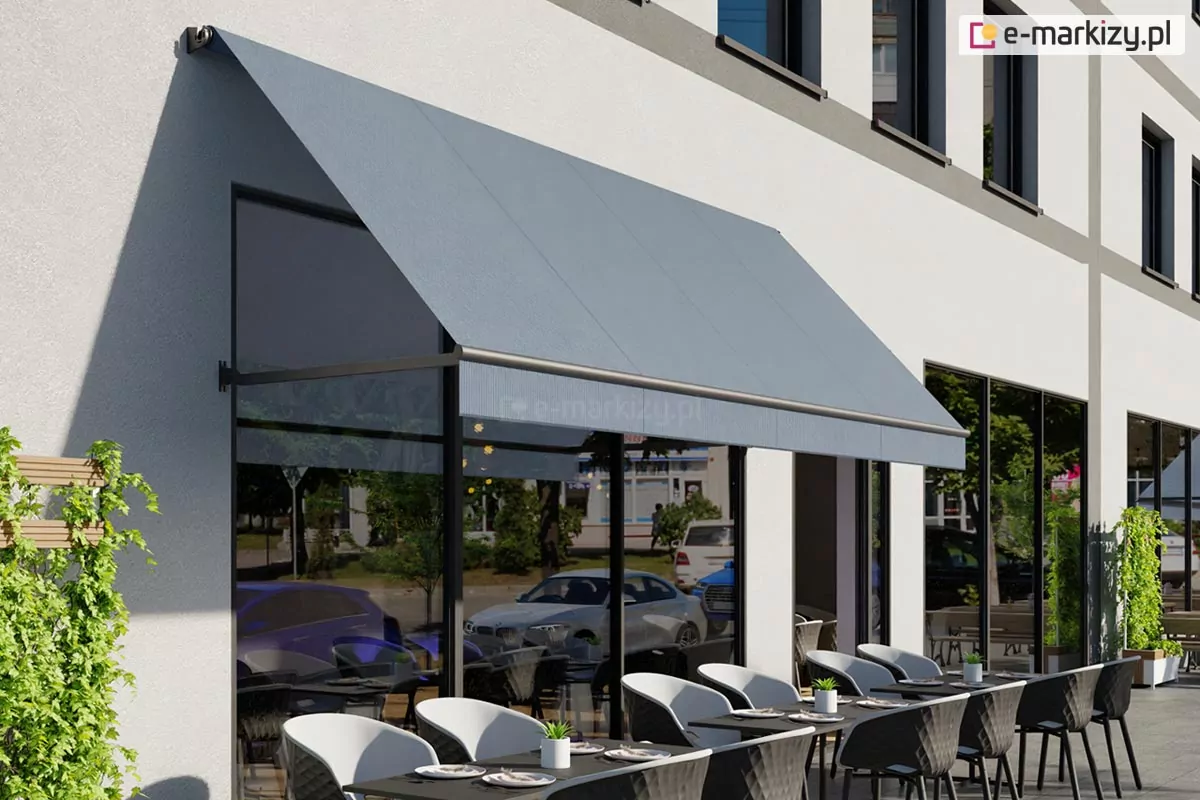

Markiza Italia balkonowo sklepowa bez kasety z mocowaniem do ściany, konstrukcją w kolorze srebrzysty grafit oraz szarą tkaniną zacienia okna kawiarni, przed której witryną ustawiono stoliki z fotelami dla klientów.

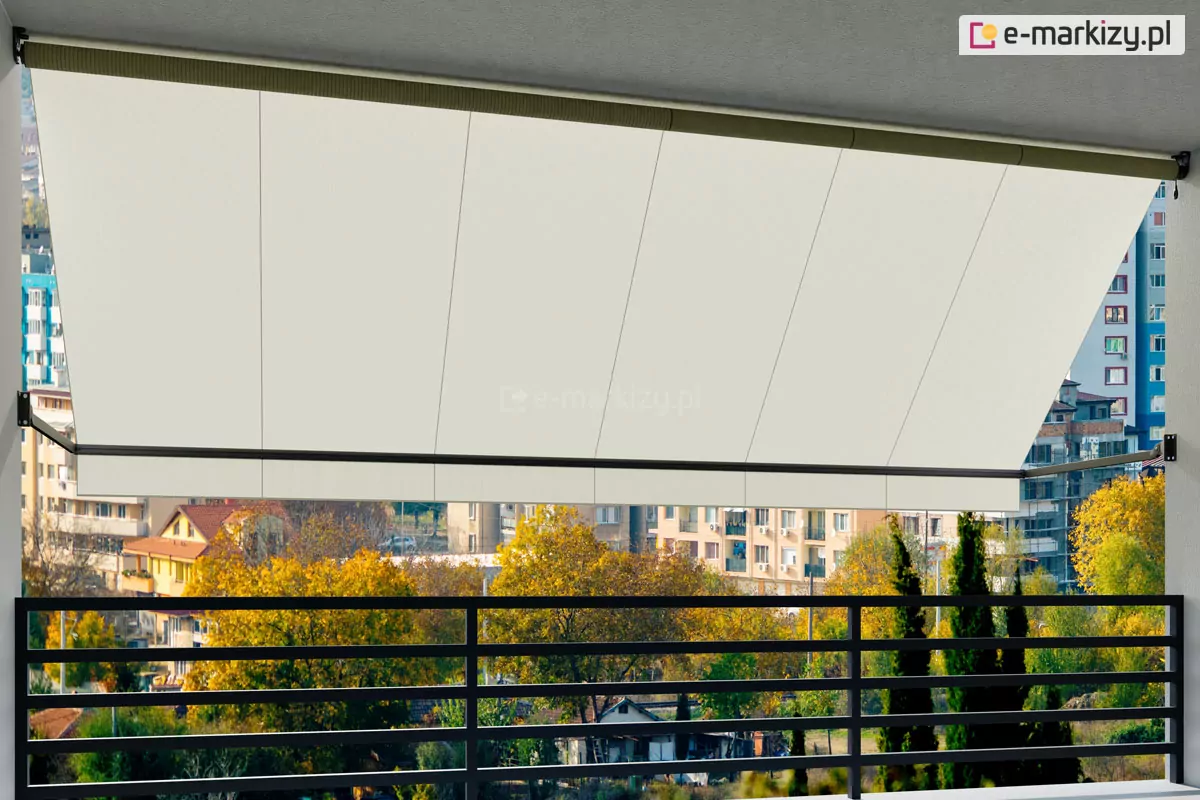

Widok z balkonu lub tarasu na rozwiniętą markizę zewnętrzną Italia wykonaną z tkaniny akrylowej w kolorze jasnoszarym o drobnoziarnistym splotcie. Materiał markizy jest napięty na czarnej, aluminiowej konstrukcji składającej się z poziomej belki dolnej oraz prostopadłych ramion bocznych. W lewej części kadru, za krawędzią poszycia, widoczna jest miejska panorama z charakterystycznym, wysokim budynkiem o cylindrycznym kształcie i jasnej elewacji z gęsto rozmieszczonymi oknami. Poniżej budynku znajdują się korony zielonych drzew liściastych i iglastych, które wypełniają dolną część tła. Całość ujęcia jest oświetlona naturalnym światłem dziennym pod kątem, co uwypukla fakturę materiału markizy oraz tworzy kontrast między zacienioną strefą pod osłoną a jasnym tłem urbanistycznym.

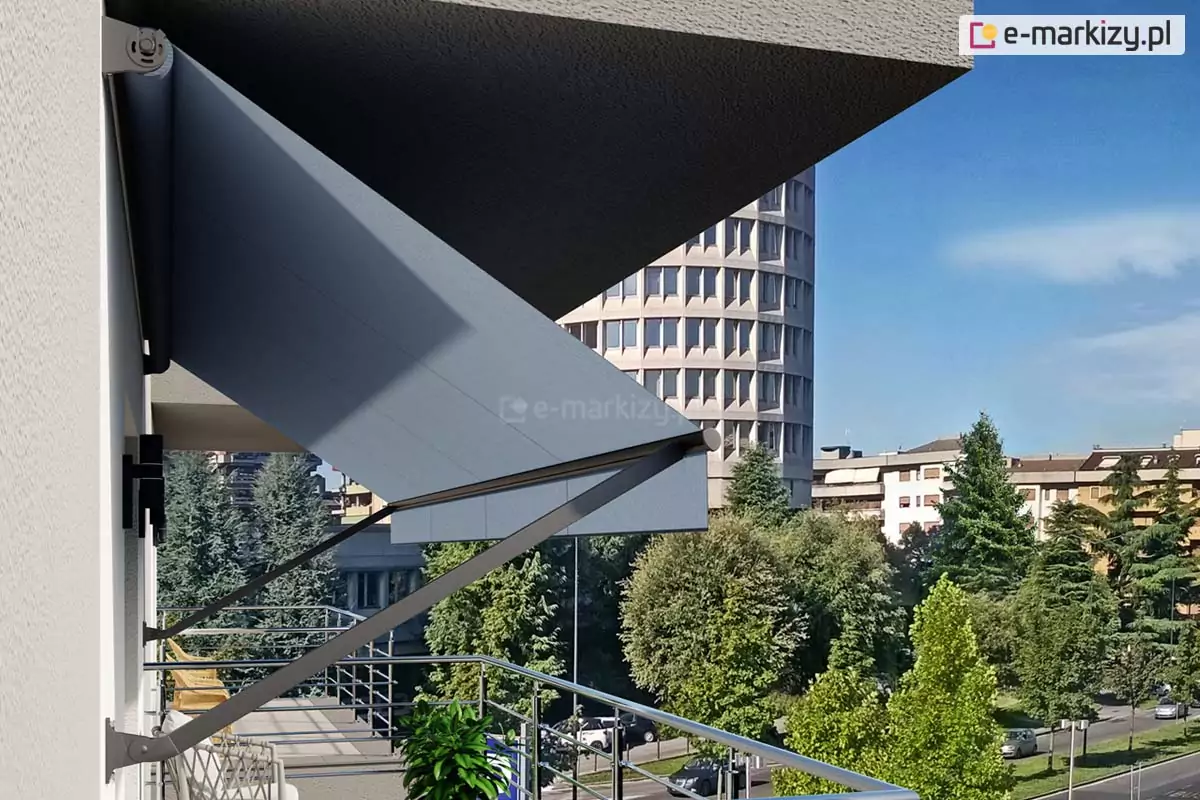

markiza Italia bez kasety Aluprof z antracytową konstrukcją oraz ramionami mocowanymi do ściany zawieszona nad wyjściem na taras, pod płytą balkonu wyższego piętra budynku. ramiona opuszczone pod katem około 50 stopni napinają szara tkaninę poszycia, która osłania wyjście na taras. W tle za tarasem widoczny balkon sąsiedniego mieszkania, ulica o średnim natężeniu ruchu częściowo przesłonięta licznymi drzewami oraz sąsiednie budynki, w tym widoczny na tle markizy wysoki obiekt o zaokrąglonej fasadzie.

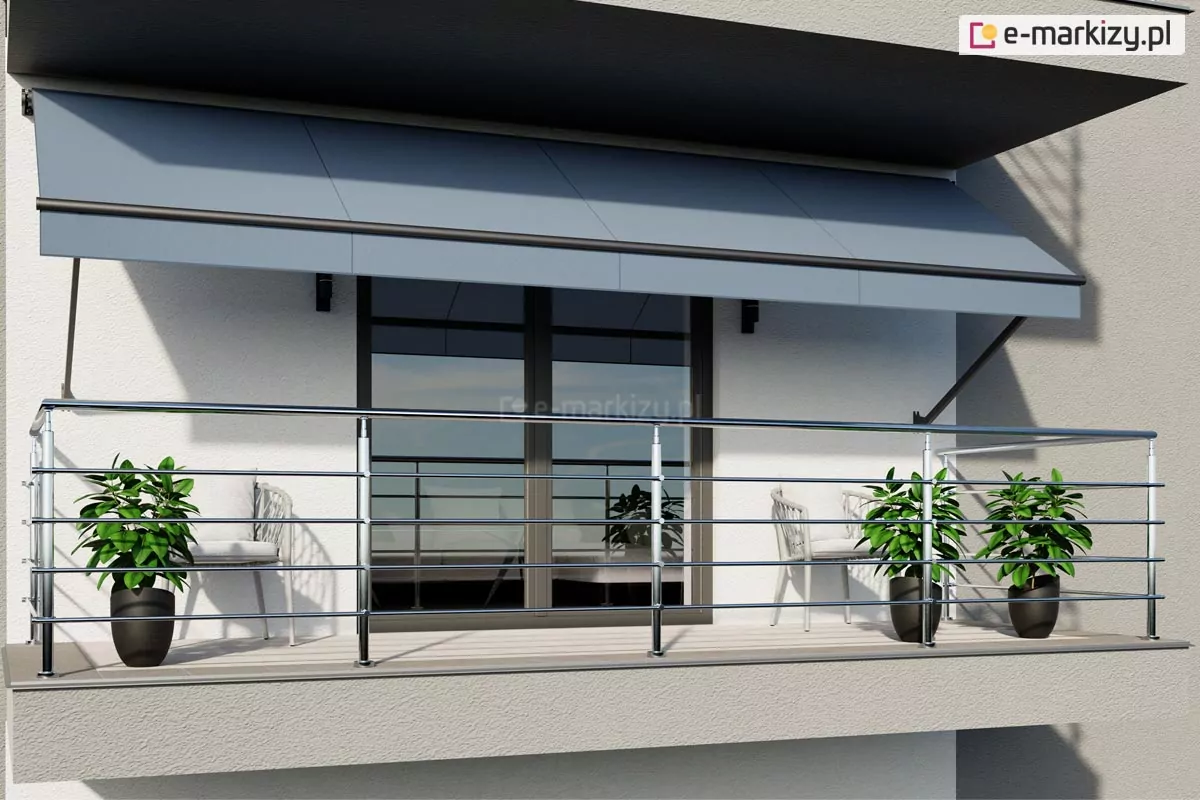

Zdjęcie prezentuje realistyczną wizualizację nowoczesnego balkonu z zamontowaną markizą balkonowo-sklepową w kolorze stalowoszarym. Markiza jest szeroko rozwinięta, a jej poszycie, podzielone na cztery pionowe segmenty, opada pod kątem, chroniąc wnętrze i przestrzeń wypoczynkową przed słońcem. Konstrukcja wspiera się na dwóch bocznych, skośnych ramionach w kolorze ciemnoszarym, które są zakotwiczone w białej elewacji budynku. Górna krawędź materiału wychodzi spod ciemnego nawisu wyższej kondygnacji. Balkon posiada duże, dwuskrzydłowe okno o ciemnych profilach, w którym widać odbicie nieba i sąsiedniej barierki. Po obu stronach okna, na ścianie, zamontowano minimalistyczne, czarne kinkiety zewnętrzne o cylindrycznym kształcie. Balustrada balkonu wykonana jest z polerowanej stali nierdzewnej i składa się z poręczy oraz pięciu poziomych prętów zamocowanych do pionowych słupków. Aranżacja balkonu obejmuje trzy gęste, zielone rośliny w antracytowych, zaokrąglonych donicach – jedna znajduje się po lewej stronie, a dwie po prawej. W głębi, za balustradą, widoczne są dwa jasne, nowoczesne krzesła o ażurowej strukturze. Podłoga balkonu wyłożona jest gładkimi płytkami w jasnym kolorze, co w połączeniu z białą elewacją i metalowymi elementami nadaje całości sterylny i elegancki charakter.

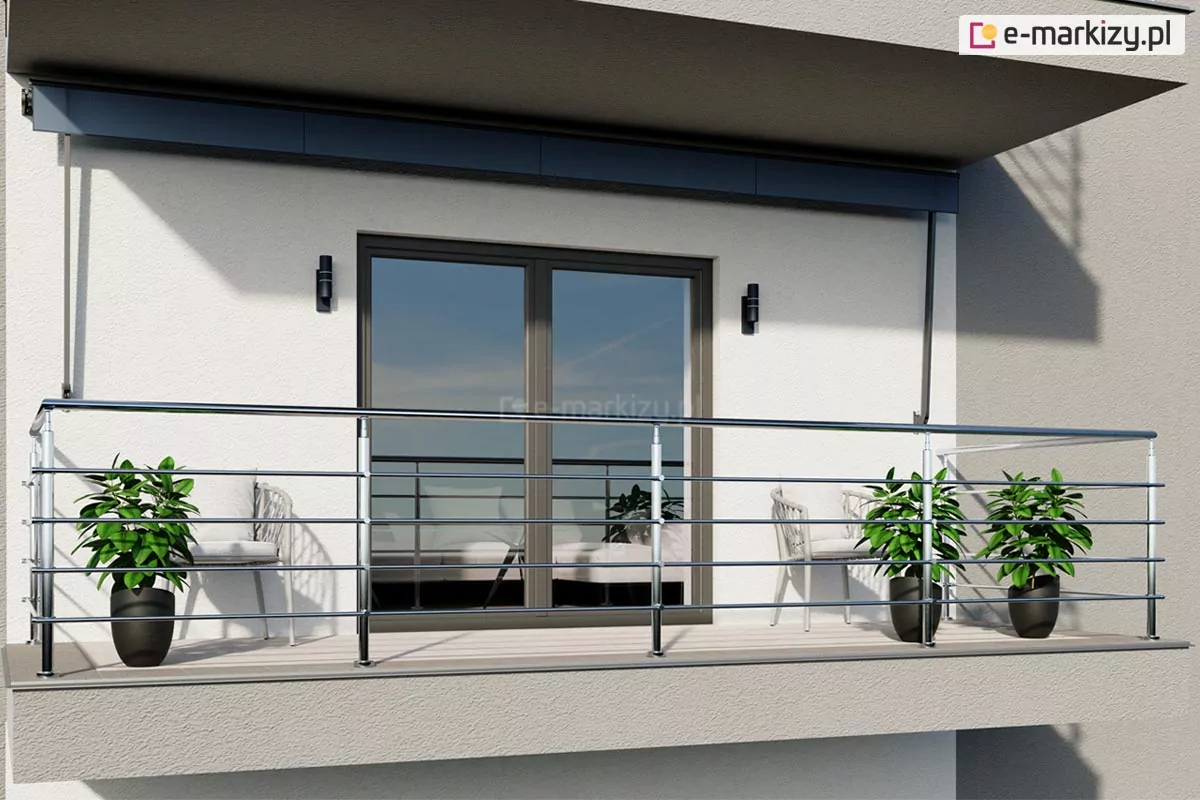

Zdjęcie prezentuje wizualizację nowoczesnego balkonu, na którym zainstalowano markizę balkonowo-sklepową w kasecie. Markiza posiada poszycie w kolorze ciemnoszarym (antracytowym) i jest niemal całkowicie zwinięta, tworząc wąski, poziomy pas pod sufitem balkonu. Konstrukcja opiera się na dwóch pionowo ustawionych ramionach, które biegną od górnego mechanizmu aż do poziomu balustrady, gdzie są zakotwiczone w ścianie za pomocą dyskretnych wsporników. Balkon posiada białą, tynkowaną elewację, na której centralnie umieszczono dwuskrzydłowe, przeszklone drzwi o ciemnych ramach. Po obu stronach drzwi zamontowano nowoczesne, czarne lampy zewnętrzne o cylindrycznym kształcie, świecące w górę i w dół. Przestrzeń zabezpieczona jest lśniącą balustradą ze stali nierdzewnej, składającą się z poręczy, pionowych słupków oraz pięciu rzędów poziomych prętów. Na podłodze balkonu, wyłożonej jasnymi płytkami, ustawiono elementy dekoracyjne. Po lewej stronie oraz w prawej części balkonu znajdują się łącznie trzy rośliny o gęstych, zielonych liściach, posadzone w eleganckich, ciemnych donicach o matowym wykończeniu. W głębi, za balustradą, widoczne są dwa lekkie fotele tarasowe z jasnymi poduszkami i ażurowymi oparciami. Całość aranżacji charakteryzuje się surową, minimalistyczną estetyką i wysokim standardem wykończenia.

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy markizy balkonowej Italia firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
