Markiza balkonowo sklepowa w kasecie montaż

Tekst alternatywny: Rysunek techniczny przedstawiający wymiary boczne mechanizmu markizy Italia w dwóch wariantach montażowych. Lewy schemat obrazuje montaż ścienny o wysokości 119 mm i szerokości 126 mm. Prawy schemat przedstawia montaż z dodatkowym uchwytem górnym (sufitowym) o całkowitej wysokości 145 mm i szerokości 131 mm. Na obu rysunkach widoczny jest profil boczny kasety, mechanizm zębaty z uchem na korbę u dołu oraz linia obrazująca kąt zejścia tkaniny. Wszystkie wymiary podano w milimetrach.

Są to markizy nadokienno-balkonowe przeznaczone do zacieniania i osłony wnęk okiennych, witryn, balkonów, tarasów i werand. Ciężar markizy rozłożony jest na uchwyty ramion i rury nawojowej, dlatego markizy balkonowe mogą być mocowane nawet tam, gdzie wytrzymałość podłoża nie pozwala na zastosowanie markizy tarasowej ze składanymi ramionami. Lekka konstrukcja markizy sprawia, że montaż jest niezwykle łatwy. Montaż ułatwiają także uchwyty na krańcach rury nawojowej.

Instrukcja Montażu

Montaż markizy balkonowej w kasecie do ściany

Markiza jest mocowana na uchwytach ściennych. Markiza jest już w całości skręcona i wyregulowana. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Ramiona markizy standardowo mocowane są do ściany lub opcjonalnie na wspornikach do boku wnęki.
Standardowo montaż odbywa się na dwóch uchwytach, a powyżej szerokości całkowitej 410cm, markiza montowana jest na trzech uchwytach.

Rysunek techniczny prezentuje szczegółową specyfikację oraz wymiarowanie, jakie posiada kompaktowy uchwyt ścienny do markizy balkonowo sklepowej Italia w kasecie, przedstawiony w formie wizualizacji 3D oraz trzech rzutów płaskich: od przodu, od dołu i z boku. Na wizualizacji izometrycznej widoczny jest element o profilu esowatym, wykonany z ciemnoszarego metalu, posiadający pionową płytę montażową, centralny hak stabilizujący oraz dolną stopkę z otworem. Rzut od przodu wskazuje całkowitą wysokość elementu wynoszącą 107 mm oraz szerokość 40 mm. Na tym widoku zaznaczono dwa podłużne otwory montażowe: górny, pionowy o szerokości 8,5 mm, umieszczony w odległości 7,5 mm od krawędzi górnej, oraz dolny, poziomy o szerokości 18 mm i wysokości 8,5 mm. Odległość między osiami tych otworów wynosi 63 mm. Widok od dołu pokazuje kwadratową stopkę o boku 40 mm i głębokości 33 mm z centralnie umieszczonym okrągłym otworem. Rzut boczny ilustruje profil uchwytu, potwierdzając całkowitą wysokość 107 mm oraz całkowity wysięg (głębokość) wynoszący 33 mm. Schemat zawiera precyzyjne linie wymiarowe z wartościami liczbowymi podanymi w milimetrach, co pozwala na dokładne zaplanowanie montażu wspornika na elewacji.
Wymiary uchwytu ściennego

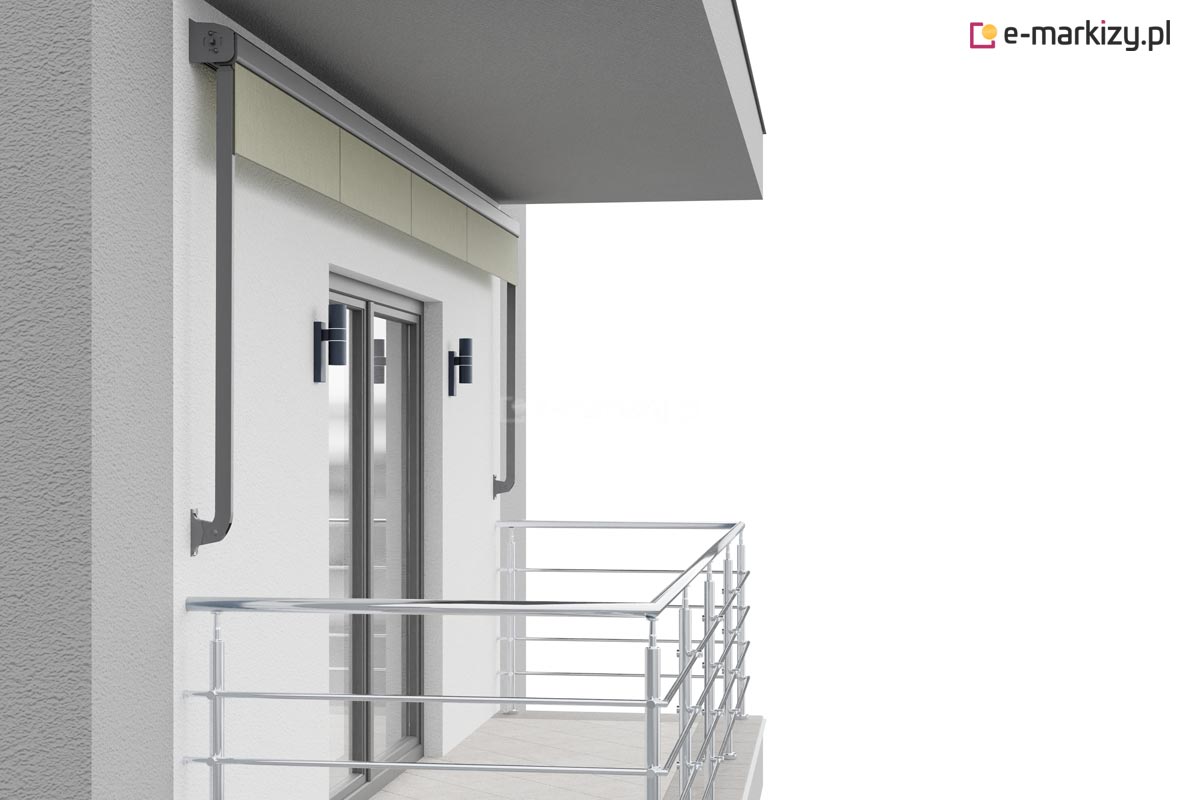

Wizualizacja przedstawia nowoczesną markizę balkonową w kasecie, zamontowaną nad przeszklonymi drzwiami prowadzącymi na balkon. Konstrukcja markizy składa się z ciemnoszarej, niemal czarnej kasety o prostokątnym przekroju, która jest przytwierdzona bezpośrednio do białej elewacji budynku, tuż pod zadaszeniem balkonu. Z kasety wysunięty jest niewielki fragment materiału w kolorze jasnobeżowym lub kremowym, zakończony prostym profilem obciążającym. Po bokach widoczne są dwa pionowe ramiona boczne o wygiętym kształcie, które mocowane są do ściany na wysokości środkowej części otworu drzwiowego. Ramiona te mają taki sam ciemnoszary kolor jak kaseta i służą do stabilizacji poszycia po jego rozwinięciu. Balkon posiada metalową, chromowaną balustradę o wysokim połysku, składającą się z poziomych relingów i pionowych słupków. Podłoga balkonu wyłożona jest jasnymi płytkami o delikatnym wzorze. Na ścianie budynku, po obu stronach przeszklonych drzwi, zamontowane są nowoczesne, minimalistyczne kinkiety zewnętrzne w kształcie czarnych tub, które kierują światło w górę i w dół. Elewacja budynku ma wyraźną strukturę tynku o jasnoszarym odcieniu. Całość kompozycji ukazana jest na białym, neutralnym tle, co podkreśla techniczne aspekty produktu i detale montażowe osłony przeciwsłonecznej.

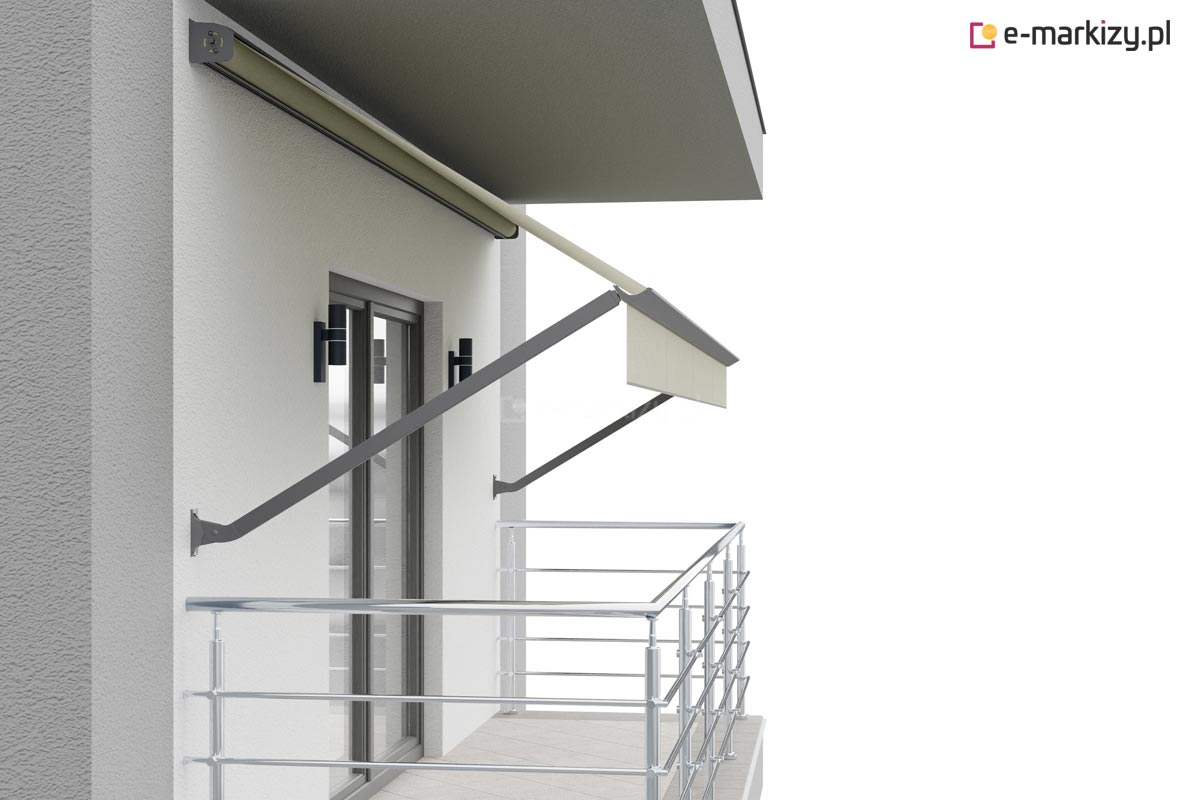

Wizualizacja przedstawia nowoczesną markizę balkonową z ramionami bocznymi w pozycji częściowo rozwiniętej, zamontowaną na białej elewacji budynku nad wyjściem balkonowym. Główna konstrukcja systemu składa się z ciemnoszarej, aluminiowej kasety o profilu prostokątnym, zainstalowanej bezpośrednio pod zadaszeniem balkonu. Z kasety wyprowadzone jest gładkie poszycie z tkaniny w kolorze jasnokremowym lub beżowym, które opada pod skosem w kierunku balustrady. Stabilność i kąt nachylenia materiału zapewniają dwa boczne ramiona o profilu prostokątnym w kolorze grafitowym. Ramiona te są przytwierdzone do ściany za pomocą pionowych uchwytów montażowych, umieszczonych po obu stronach przeszklonych drzwi balkonowych. Dolna krawędź tkaniny jest zakończona aluminiową listwą obciążającą, z której zwisa prosta, krótka falbana w tym samym odcieniu co reszta poszycia. Balkon posiada nowoczesną balustradę wykonaną z chromowanych, błyszczących rurek stalowych, składającą się z poręczy, trzech poziomych relingów oraz pionowych słupków wsporczych. Podłoga balkonu jest wykończona jasnymi płytkami ceramicznymi. Na elewacji, po bokach ramy drzwiowej, widoczne są minimalistyczne oprawy oświetleniowe w formie czarnych walców, rzucające światło góra-dół. Całość prezentuje techniczne rozwiązanie osłony przeciwsłonecznej, pozwalające na regulację dopływu światła przy zachowaniu widoczności na zewnątrz.

Montaż markizy balkonowej w kasecie do sufitu

Markiza jest mocowana na uchwytach ściennych zespolonych do uchwytów sufitowych. Markiza jest już w całości skręcona i wyregulowana. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Ramiona markizy standardowo mocowane są do ściany lub opcjonalnie na wspornikach do boku wnęki.
Standardowo montaż odbywa się na dwóch kompletach uchwytów, a powyżej szerokości całkowitej 410cm, markiza montowana jest na trzech zestawach.

Rysunek techniczny prezentuje szczegółową specyfikację oraz wymiarowanie, jakie posiada kompaktowy uchwyt ścienny do markizy balkonowo sklepowej Italia w kasecie, przedstawiony w formie wizualizacji 3D oraz trzech rzutów płaskich: od przodu, od dołu i z boku. Na wizualizacji izometrycznej widoczny jest element o profilu esowatym, wykonany z ciemnoszarego metalu, posiadający pionową płytę montażową, centralny hak stabilizujący oraz dolną stopkę z otworem. Rzut od przodu wskazuje całkowitą wysokość elementu wynoszącą 107 mm oraz szerokość 40 mm. Na tym widoku zaznaczono dwa podłużne otwory montażowe: górny, pionowy o szerokości 8,5 mm, umieszczony w odległości 7,5 mm od krawędzi górnej, oraz dolny, poziomy o szerokości 18 mm i wysokości 8,5 mm. Odległość między osiami tych otworów wynosi 63 mm. Widok od dołu pokazuje kwadratową stopkę o boku 40 mm i głębokości 33 mm z centralnie umieszczonym okrągłym otworem. Rzut boczny ilustruje profil uchwytu, potwierdzając całkowitą wysokość 107 mm oraz całkowity wysięg (głębokość) wynoszący 33 mm. Schemat zawiera precyzyjne linie wymiarowe z wartościami liczbowymi podanymi w milimetrach, co pozwala na dokładne zaplanowanie montażu wspornika na elewacji.
Wymiary uchwytu ściennego
Rysunek techniczny prezentujący wymiary oraz rzuty konstrukcyjne, którymi charakteryzuje się uchwyt sufitowy do markizy Italia kasetowa, przedstawiony w czterech widokach na białym tle. W lewej części grafiki znajduje się wizualizacja 3D wspornika w kolorze szarym, mającego formę prostego kątownika o równych ramionach. Pozostałe trzy rzuty to schematy liniowe z naniesionymi wymiarami w milimetrach. Rzut boczny (profilowy) wskazuje, że obie zewnętrzne krawędzie ramion mają długość 120 mm, a sam profil jest wykonany z giętej blachy o określonej grubości. Rzut z przodu (ściana pionowa) o szerokości 40 mm i wysokości 120 mm ukazuje dwa okrągłe otwory pozycjonujące rozmieszczone centralnie. Rzut z góry (płaszczyzna pozioma) o szerokości 40 mm i długości 120 mm zawiera szczegółowe parametry otworów montażowych: górny otwór fasolkowy ma szerokość 8,5 mm i jest oddalony o 20 mm od górnej krawędzi zgięcia. Dolny, podłużny otwór montażowy ma szerokość 20 mm i wysokość 8,5 mm, a jego środek znajduje się w odległości 68,5 mm od osi górnego otworu. Całość dokumentacji pozwala na precyzyjne zaplanowanie rozstawu śrub montażowych dla modelu markizy Italia kasetowa.
Wymiary uchwytu sufitowego

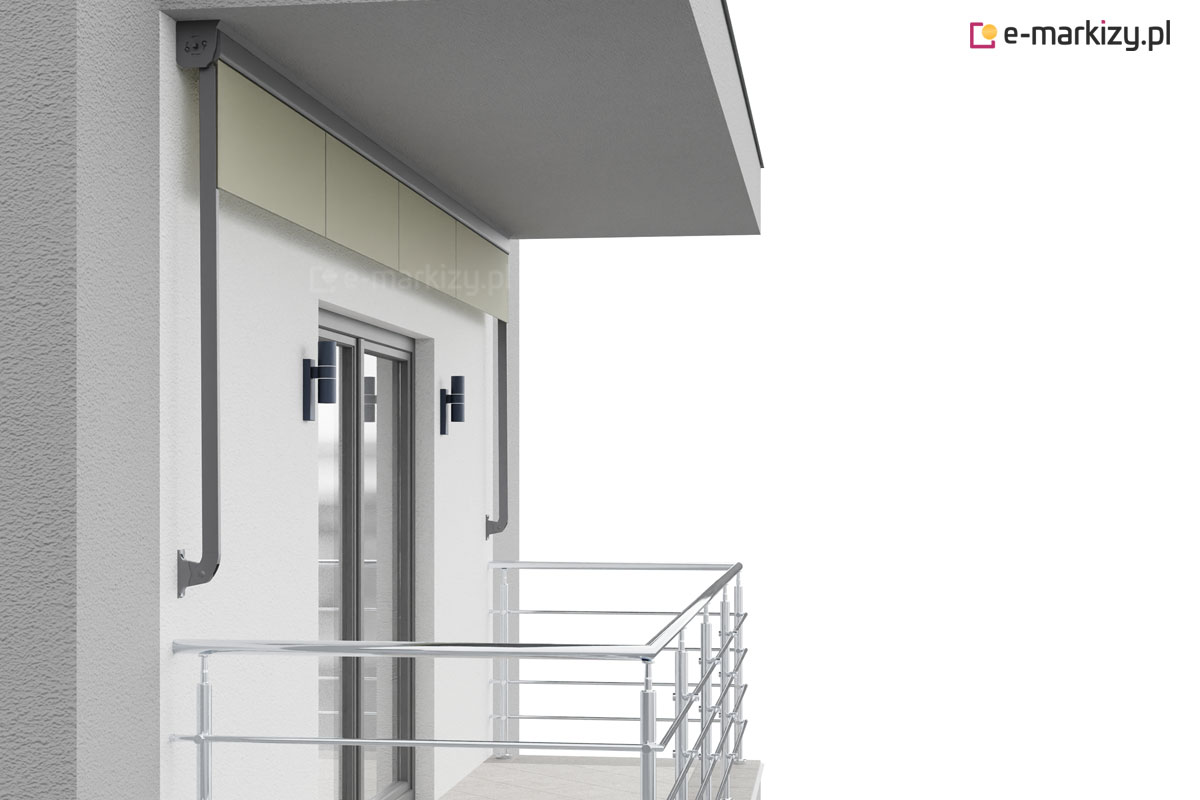

Zdjęcie przedstawia wizualizację nowoczesnego balkonu z zamontowaną markizą balkonowo-sklepową w kasecie z tkaniną poszycia w kolorze beżowym. Markiza Aluprof jest w większości zwinięta, a jej dolny profil z prostą falbaną znajduje się tuż nad górną krawędzią drzwi balkonowych. Cały mechanizm nawojowy jest zamocowany pod sufitem balkonu (spodem płyty wyższej kondygnacji). Konstrukcja markizy obejmuje długie, proste ramiona w kolorze ciemnoszarym, które biegną pionowo wzdłuż białej elewacji i są przytwierdzone do niej za pomocą kątowych wsporników na dole, na wysokości barierki. Balkon posiada przeszklone drzwi o ciemnych ramach, po których obu stronach zamontowano nowoczesne, czarne kinkiety zewnętrzne o cylindrycznym kształcie. Balustrada balkonu wykonana jest z polerowanej stali nierdzewnej i składa się z pionowych słupków oraz pięciu poziomych, cienkich prętów. Podłoga balkonu wyłożona jest jasnymi płytkami. Całość ukazana jest na białym, neutralnym tle z lewej strony, co podkreśla techniczny charakter grafiki.

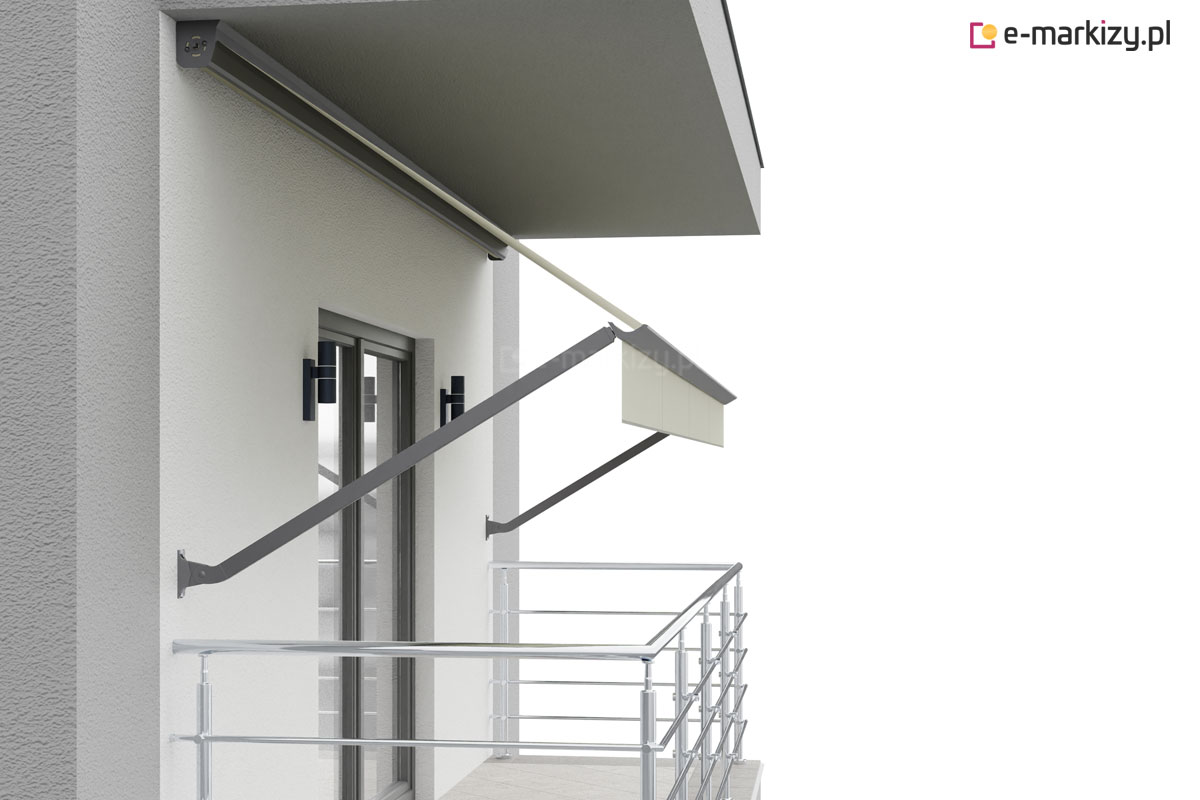

Wizualizacja techniczna markizy balkonowej z ramionami ściennymi, widok z boku. System składa się z aluminiowej kasety w kolorze ciemnoszarym, zamontowanej pod stropem, oraz dwóch sztywnych ramion bocznych przytwierdzonych bezpośrednio do elewacji budynku po obu stronach wnęki balkonowej. Ramiona są nachylone pod kątem, wypychając belkę frontową z jasnokremowym poszyciem poza obrys balkonu. Markiza Aluprof posiada krótką, prostą falbanę. Pod zadaszeniem znajduje się balkon z metalową balustradą oraz przeszklone drzwi balkonowe, obok których zamontowano dwa czarne, pionowe kinkiety elewacyjne. Tło jest białe, co podkreśla detale konstrukcyjne systemu osłonowego.

ORIENTACYJNA WAGA MARKIZY ITALIA KASETOWA (kg)
Wysięg W (mm) Szerokość całkowita S (mm)
1100 1101-1700 1701-2300 2301-2900 2901-3500 3501-4100 4101-4700 4701-5000
700 23 24 25,5 28 32 32,5 33 39
1000 23 24 25,5 28 32 32,5 36 39,5
1400 23 24 25,5 28 32 34 36,5 41

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.

Markiza balkonowo sklepowa w kasecie montaż ramion markizy

Obraz podzielony jest na dwie części: po lewej stronie znajduje się ujęcie z boku na rozłożoną markizę, a po prawej powiększony detal montażowy. Markiza posiada poszycie z szarej, gładkiej tkaniny technicznej, która jest rozwinięta pod skosem, tworząc trójkątny profil boczny. Górna rura nawojowa zamontowana jest bezpośrednio do ściany nad wyjściem balkonowym. Ciemne, metalowe ramię markizy wyprowadzone jest od dołu i połączone z belką frontową materiału. W tle lewej części zdjęcia widoczny jest fragment nowoczesnego tarasu z metalową balustradą, zieloną roślinnością oraz charakterystycznym, wysokim budynkiem o cylindrycznym kształcie. Prawa strona grafiki to zbliżenie na wspornik ramienia w kolorze antracytowym, przykręcony płasko do jasnej, otynkowanej ściany fasady. Pod detalem umieszczono czarny napis informacyjny: Zastosowanie przy montażu do ściany / fasady. Całość przejrzyście ilustruje sposób kotwienia ramion markizy prostopadle do płaszczyzny elewacji budynku.
Rysunek techniczny i schemat montażowy uchwytu wnękowego przeznaczonego do markizy bezkasetowej Italia, przedstawiony na białym tle. Grafika została podzielona na dwie części oznaczone cyframi w zielonych okręgach. Po lewej stronie, pod cyfrą jeden, znajduje się dwuwymiarowy schemat boczny uchwytu z naniesionymi wymiarami w milimetrach. Wymiar pionowy stopy montażowej wynosi 127, natomiast całkowita głębokość wysunięcia elementu mocującego wynosi 92. Po prawej stronie, pod cyfrą dwa, przedstawiono trójwymiarowy model izometryczny składający się z dwóch szarych komponentów stalowych. Pierwszym elementem jest podłużny, zagięty pod kątem prostym płaskownik montażowy z dwoma otworami. Drugim elementem jest właściwy uchwyt rury lub ramienia markizy z widocznymi wgłębieniami montażowymi. Zielone, przerywane linie pomocnicze wskazują sposób dopasowania i osadzenia obu części względem siebie podczas montażu.
Grafika przedstawia szczegóły techniczne oraz sposób montażu markizy balkonowej z ramionami mocowanymi do boku wnęki okiennej. Zdjęcie jest kompozycją dwóch ujęć: po lewej stronie znajduje się szeroki plan balkonu, a po prawej powiększony detal elementu konstrukcyjnego. Markiza posiada jasnokremowe, gładkie poszycie, które jest rozwinięte pod kątem, tworząc osłonę przeciwsłoneczną. Konstrukcja wspiera się na ciemnych, antracytowych ramionach bocznych i rurze nawojowej zamontowanej pod sufitem wnęki. W tle widoczna jest panorama osiedla mieszkaniowego z wielopiętrowymi blokami oraz jesienna roślinność z drzewami o żółtych i zielonych liściach. Prawy fragment grafiki to zbliżenie na uchwyt montażowy przykręcony czterema śrubami do bocznej, białej ściany elewacji. Uchwyt łączy się z ruchomym ramieniem markizy za pomocą przegubu. Pod powiększonym detalami znajduje się czarny napis w języku polskim: Zastosowanie przy montażu do boku wnęki. Dolną część głównego ujęcia ogranicza czarna, nowoczesna barierka balkonowa o poziomym układzie szczebli.
Zdjęcie przedstawia szczegółowe zbliżenie na element konstrukcyjny markizy balkonowej, jakim jest punkt mocowania ramienia do elewacji budynku wsporniki wnękowe ramion. Markiza Balkonowo sklepowa sposoby montażu ramiona Italia do ściany lub wnęki okiennej. Na pierwszym planie, po lewej stronie, widoczny jest pionowy fragment ściany o jasnej, chropowatej strukturze tynku. Do ściany przytwierdzony jest ciemnoszary wspornik wnękowy o kształcie kątownika, zamontowany za pomocą czterech solidnych z sześciokątnymi łbami. Ze wspornika wyprowadzone jest ramię markizy, połączone z bazą za pomocą przegubu, co umożliwia regulację kąta nachylenia osłony. Ramię ma profil płaskownika i biegnie ukośnie w dół w stronę prawego dolnego rogu kadru. Tło zdjęcia stanowi rozległa panorama miasta ukazana w świetle dziennym. Bezpośrednio za mechanizmem widoczne są liczne budynki mieszkalne, w tym wysoki, wielopiętrowy blok o piaskowej elewacji z regularnym układem okien i balkonów. Poniżej znajdują się niższe zabudowania o zróżnicowanej architekturze i kolorystyce, w tym budynek z żółtą fasadą i czerwonym dachem. Pomiędzy budynkami rosną gęste korony drzew, których liście przybierają barwy zielone oraz złocisto-żółte, co sugeruje porę jesienną. Całość tła jest lekko rozmyta, co skupia uwagę widza na technicznym detalu mocowania markizy.
Przykład zamontowania uchwytu wnękowego, do bocznej ściany wnęki balkonu
Markiza balkonowa bez kasety Italia Aluprof z ramionami zamocowanymi do wnęki balkonowej osłania przestrzeń ponad metalową czarną barierką. pod markizą widoczne osiedle z licznymi blokami oraz drzewa o lekko pożółkłych liściach.
Markiza zamontowana na typowym balkonie wewnątrz wnęki balkonowej

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY ITALIA KASETOWA NA BALKON

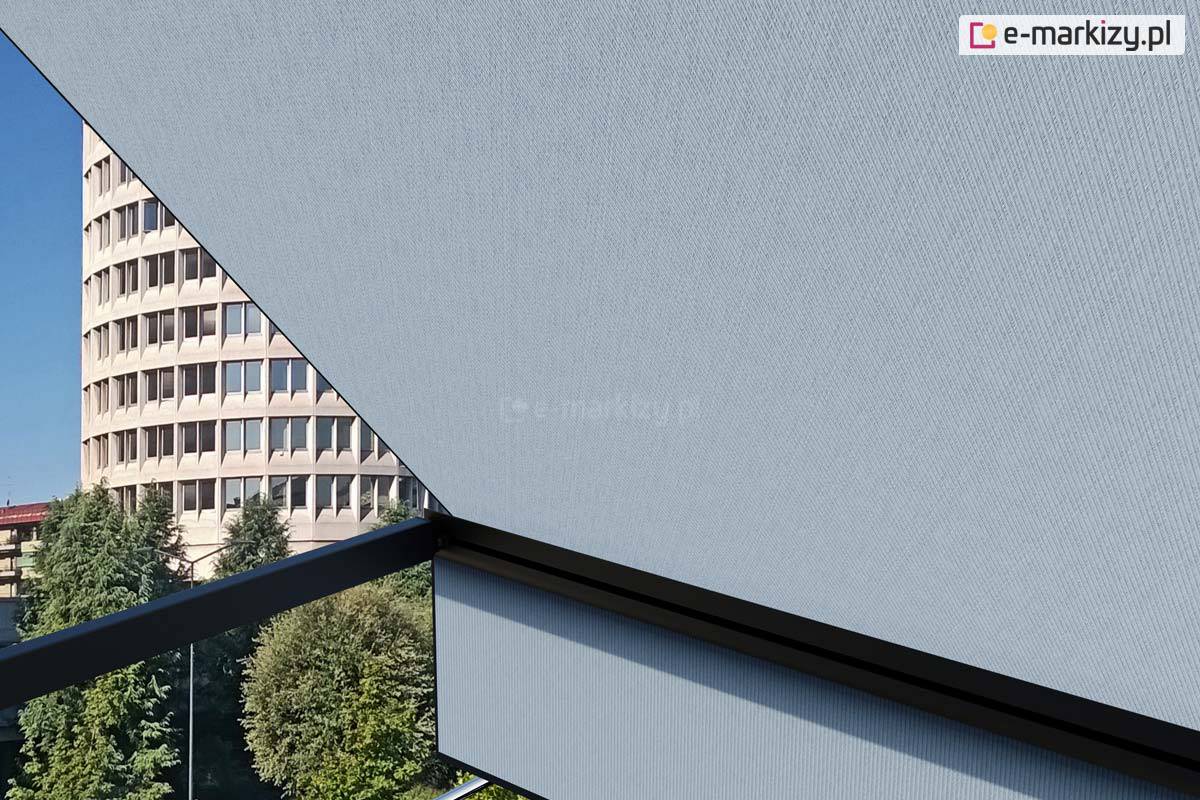

Zdjęcie przedstawia widok z perspektywy osoby znajdującej się na balkonie lub tarasie, przesłoniętym przez nowoczesną markizę balkonowo-sklepową. Na pierwszym planie dominuje gładkie poszycie markizy w kolorze jasnoszarym, które jest napięte i nachylone pod kątem. Tkanina posiada delikatną, pionową strukturę splotu. Pod główną połacią materiału widoczna jest czarna, aluminiowa belka frontowa oraz fragment pionowej falbany w tym samym kolorze co poszycie. Z lewej strony kadru wystaje ciemny profil ramienia markizy, który stabilizuje konstrukcję. W tle, za krawędzią markizy, rozpościera się widok na architekturę miejską – widoczny jest charakterystyczny, wysoki budynek o półokrągłej bryle z licznymi, regularnie rozmieszczonymi oknami. Poniżej budynku znajdują się korony gęstych, zielonych drzew. Całość kompozycji skąpana jest w jasnym świetle dziennym, co podkreśla kontrast między ciemnymi elementami konstrukcyjnymi a jasnym poszyciem markizy i błękitem nieba przebijającym w tle.

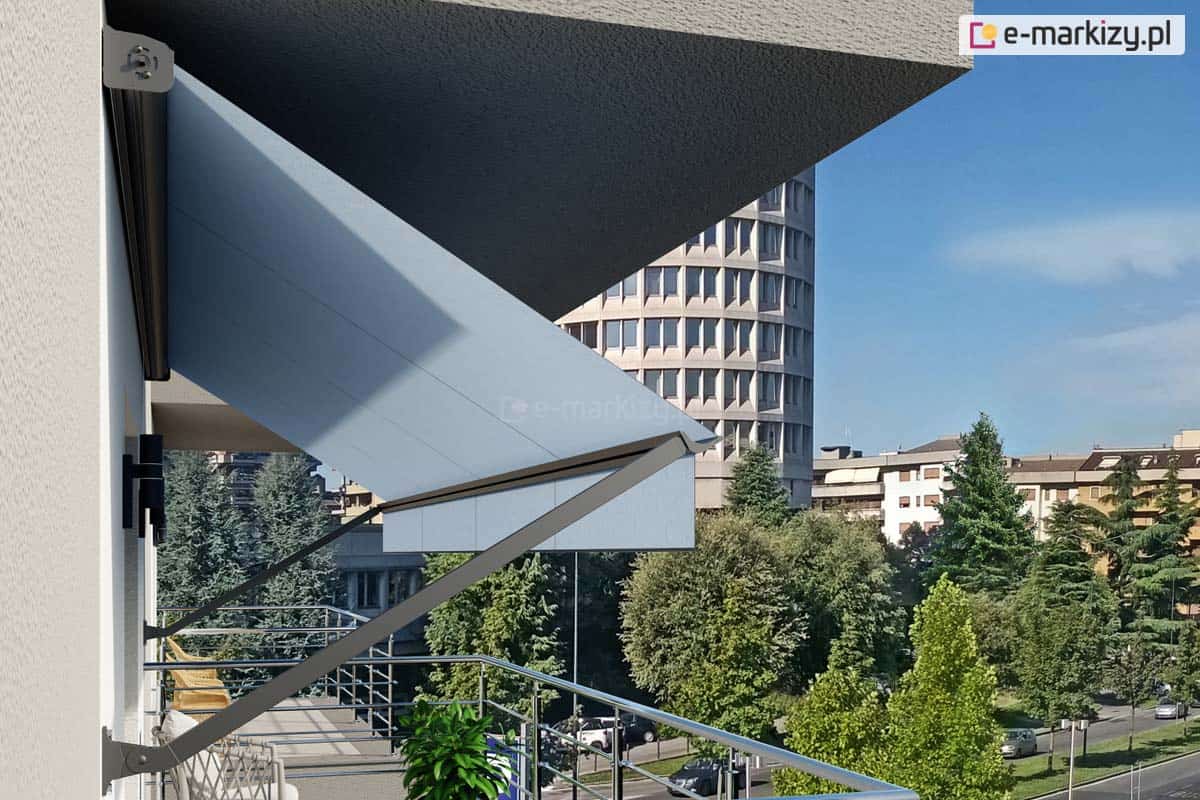

Zdjęcie prezentuje zbliżenie od boku na konstrukcję markizy balkonowej zamontowanej na jasnej elewacji budynku wielorodzinnego. Markiza o jasnoszarym poszyciu jest częściowo wysunięta, chroniąc przestrzeń balkonu przed słońcem. Widoczne są solidne, ciemnoszare ramiona boczne mocowane bezpośrednio do ściany za pomocą metalowych uchwytów, które stabilizują materiał. Górna część mechanizmu znajduje się pod krawędzią wyższej kondygnacji, co zapewnia dodatkową ochronę dla samej kasety urządzenia. Na balkonie widoczna jest nowoczesna balustrada z połyskujących, poziomych profili metalowych, za którą znajduje się fragment plecionego fotela oraz donica z gęstą, zieloną roślinnością. W tle rozpościera się widok na miejską panoramę, w tym na charakterystyczny wysoki budynek o cylindrycznym kształcie z licznymi oknami, otoczony przez korony drzew i niższe bloki mieszkalne. Perspektywa zdjęcia została ujęta z boku, co pozwala dokładnie przyjrzeć się kątowi nachylenia materiału markizy oraz elementom montażowym przytwierdzonym do białego tynku budynku.

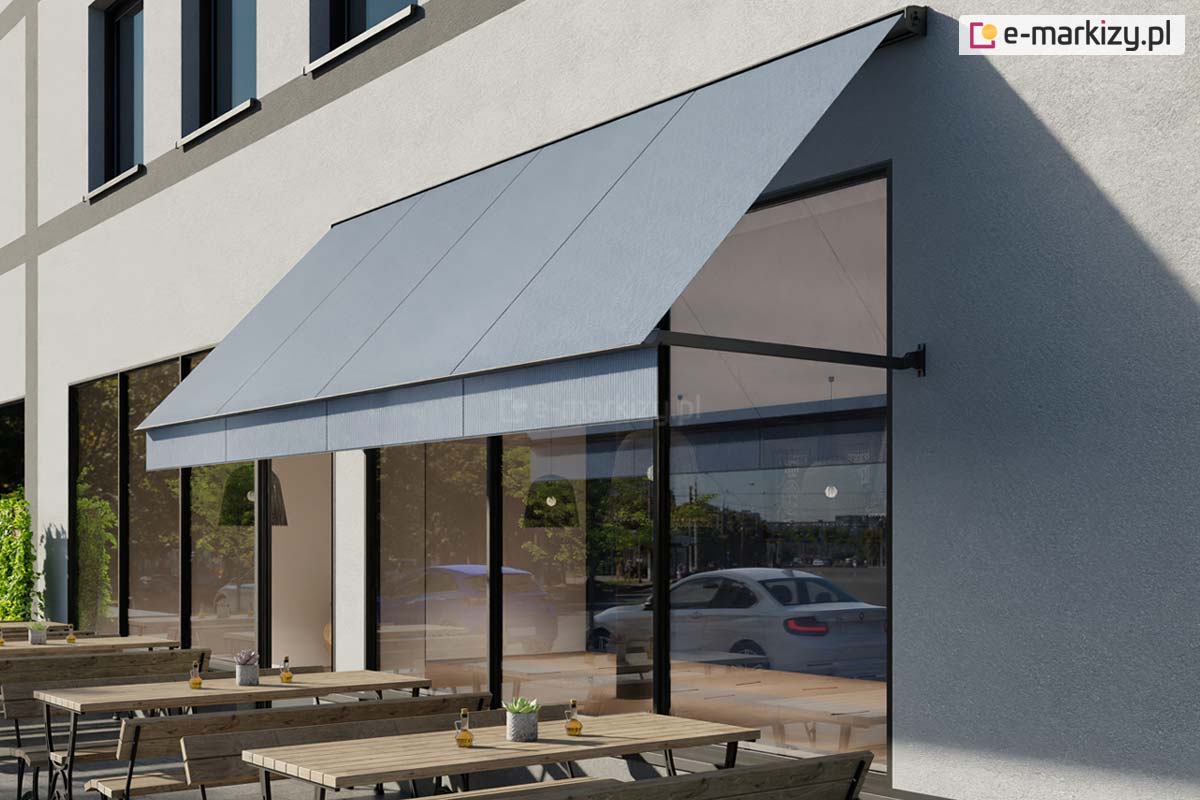

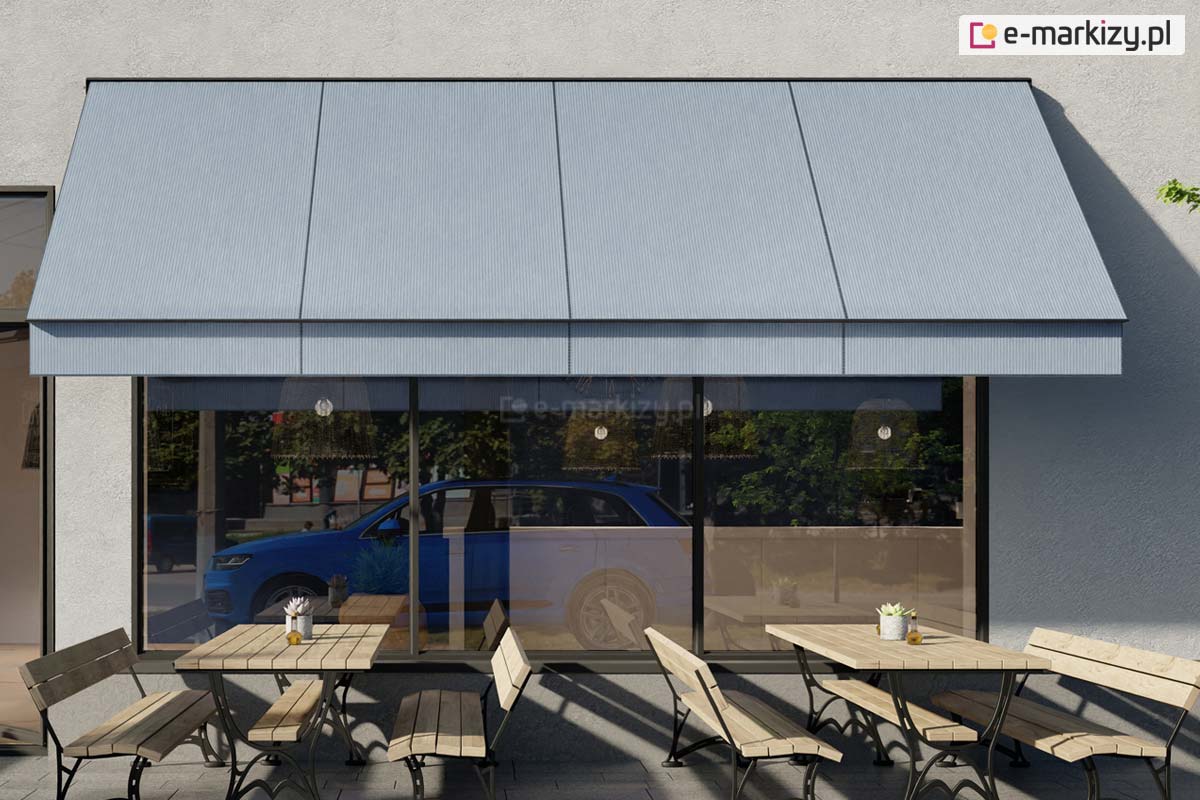

Wizualizacja zewnętrznego ogródka restauracyjnego lub kawiarnianego usytuowanego bezpośrednio przy nowoczesnym budynku o jasnej, tynkowanej elewacji. Nad dużymi witrynami lokalu zamontowana jest szeroka markiza fasadowa w kolorze jasnoszarym. Jest to model markizy z ramionami opadowymi, których punkty montażowe znajdują się po bokach okien, co pozwala na stabilne nachylenie poszycia pod kątem. Markiza jest w pełni rozwinięta, osłaniając wnętrze lokalu oraz część stolików przed słońcem. W witrynach odbija się ulica, biały samochód osobowy oraz zieleń miejska. Przed lokalem, na chodniku, ustawiono rzędy drewnianych stolików i ław o prostej konstrukcji z metalowymi stelażami. Na stolikach widoczne są drobne elementy dekoracyjne, takie jak małe doniczki z sukulentami oraz karafki z oliwą. Podłoże stanowi jasna nawierzchnia brukowa. Budynek charakteryzuje się regularnym rytmem okien na wyższych kondygnacjach, podkreślonych ciemniejszymi pasami elewacji. Oświetlenie wskazuje na słoneczne popołudnie, a cienie rzucane przez markizę i meble są wyraźne i krótkie.

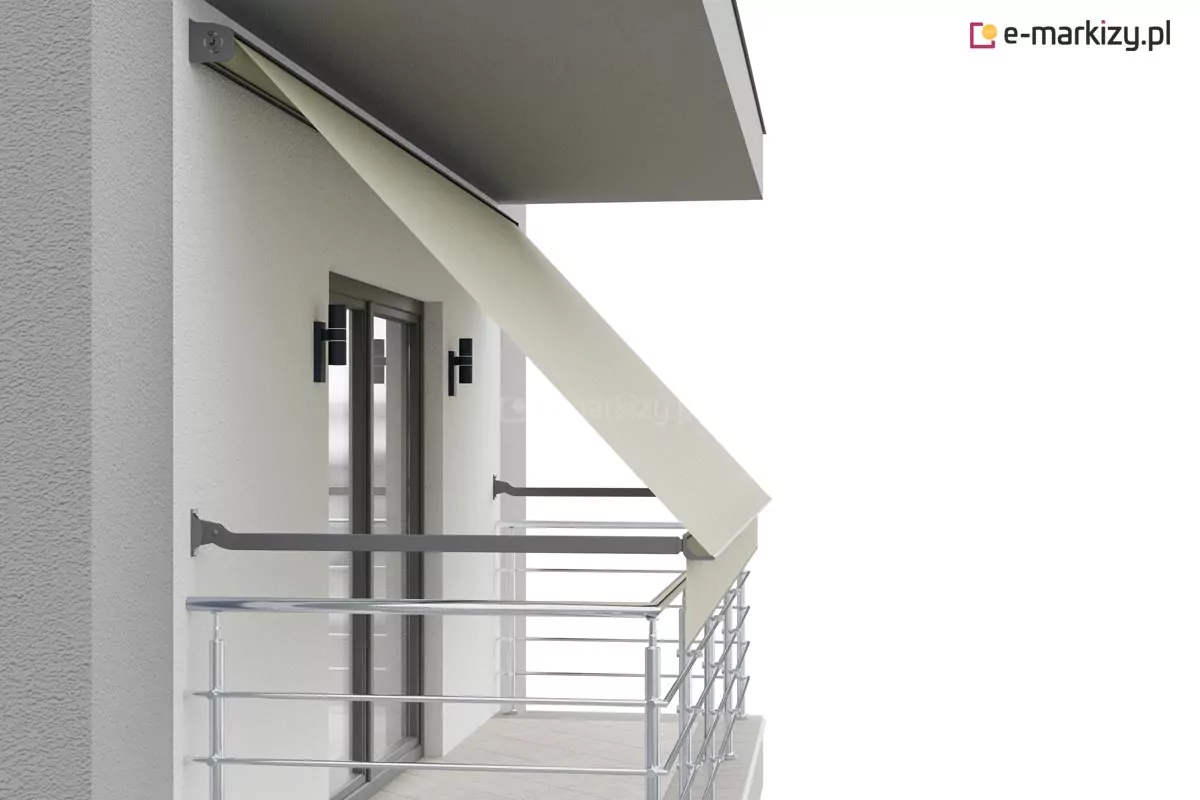

Markiza balkonowa model Italia z ramionami ściennymi, zamontowana na elewacji nowoczesnego budynku. Jasnokremowe poszycie tkaninowe jest rozwinięte pod skosem, osłaniając przeszklone drzwi balkonowe. Górna część markizy z rurą nawojową jest zamocowana pod wnęką balkonową. Ciemnoszare, proste ramiona boczne są przytwierdzone do elewacji powyżej linii barierki balkonowej i podtrzymują dolny profil markizy. Na dole tkaniny widoczna jest krótka, prosta falbana. Tło stanowi fragment białej ściany z ociepleniem oraz metalowa balustrada balkonu.

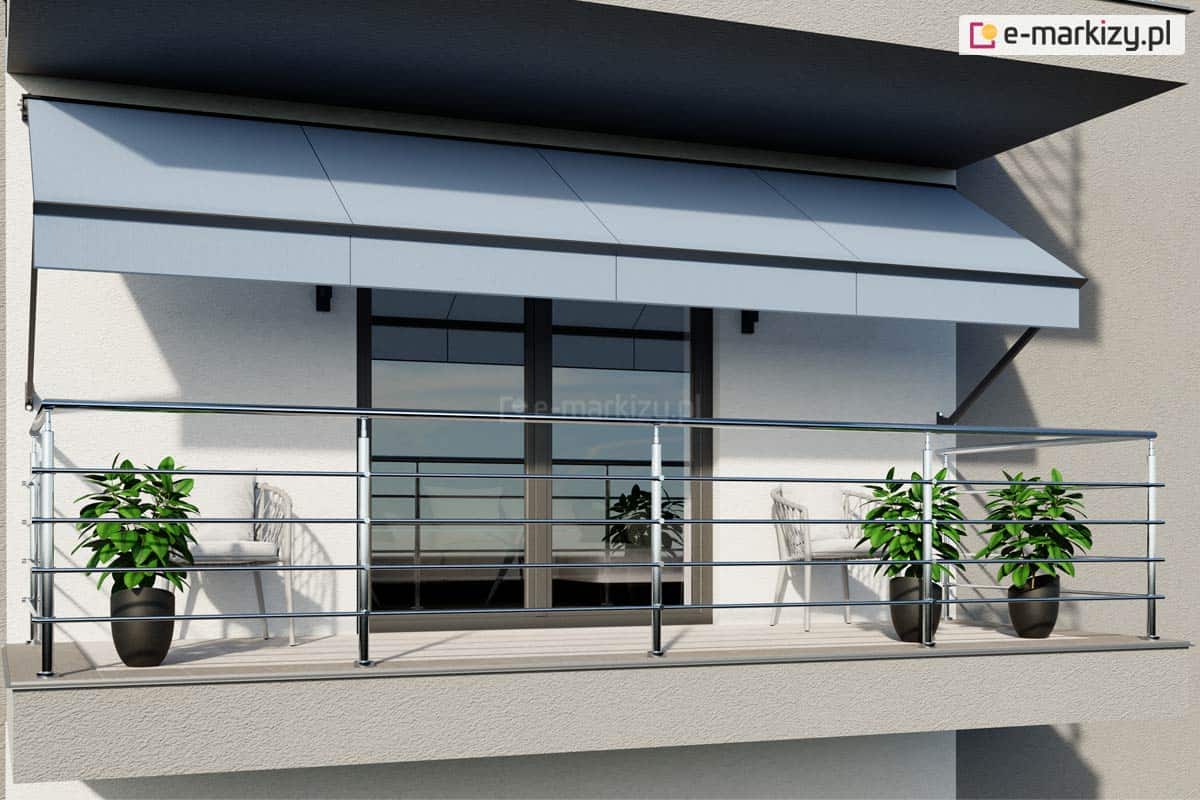

Zdjęcie przedstawia nowoczesny balkon wyposażony w rozłożystą markizę balkonowo-sklepową oraz balustradę ze stali nierdzewnej. Markiza w kolorze jasnoszarym jest zamontowana do białej elewacji budynku pod nawisem kolejnej kondygnacji. Materiał poszycia jest gładki i podzielony na cztery pionowe segmenty, a jej konstrukcja opiera się na bocznych ramionach, które stabilizują wysięg nad przestrzenią wypoczynkową. Poniżej markizy znajduje się okno balkonowe o ciemnych ramach, w którym odbija się otoczenie. Balustrada wykonana z błyszczącego metalu składa się z poziomych prętów zamocowanych do pionowych słupków, tworząc ażurową osłonę balkonu. Na podłodze balkonu, która wyłożona jest jasnymi płytkami, ustawiono trzy dekoracyjne rośliny w ciemnych donicach o zaokrąglonym kształcie. Rośliny mają gęste, zielone liście i są rozmieszczone symetrycznie – jedna po lewej stronie oraz dwie po prawej. W głębi, za balustradą, widoczne są dwa jasne krzesła ogrodowe o plecionej strukturze oparć. Całość aranżacji utrzymana jest w minimalistycznym i nowoczesnym stylu, z dominacją bieli, szarości i metalicznych akcentów.
Markiza balkonowa Italia w kasecie Selt z ramionami mocowanymi do ściany, Antracytowa konstrukcja zamocowana do ściany nad szerokimi drzwiami balkonowymi pod płyta balkonu z wyższego piętra. Zwinięta szaro-niebieska tkanina wraz z prostą falbaną nie przesłania wyjścia. Na balkonie przy białej ścianie, po obu stronach drzwi ustawione drewniane fotele z poduszkami na siedzisku i oparciu. Przy metalowej, stalowej barierce ustawione trzy kwiaty o dużych zielonych liściach w czarnych doniczkach, jedna po lewej i dwie po prawej stronie tarasu.
