Markiza boczna Bora Pomiar i Dane techniczne

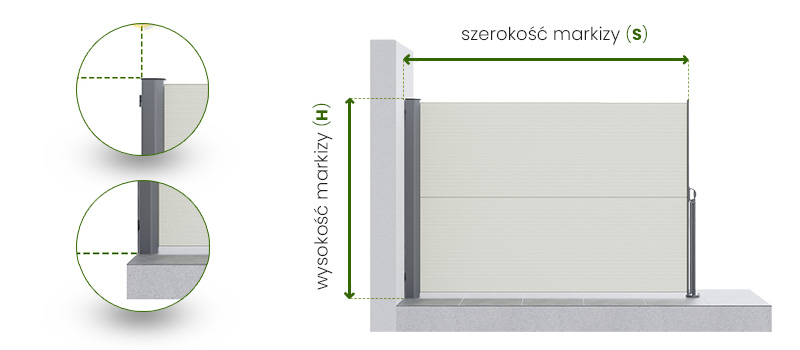

Rysunek Markiza boczna Bora Pomiar przedstawia poglądową wizualizację 3D markizy bocznej Bora zamontowanej na tarasie, służącą jako instrukcja pomiaru parametrów produktu. Na głównym obrazie po prawej stronie widać rozwiniętą markizę z tkaniną w kolorze jasnokremowym, rozpiętą między ciemnoszarą kasetą zamontowaną do białej ściany budynku a niskim słupkiem końcowym przytwierdzonym do podłoża. Zielone linie pomocnicze z grotami strzałek definiują dwa kluczowe wymiary: pionowa linia opisuje wysokość markizy (H), mierzoną od dolnej do górnej krawędzi kasety, natomiast pozioma linia określa szerokość markizy (S), mierzoną od ściany do osi słupka końcowego. Po lewej stronie grafiki umieszczono dwa powiększone detale w okręgach, które precyzują punkty styku urządzenia z architekturą: górny detal pokazuje wyrównanie krawędzi kasety, a dolny styku kasety z podłożem tarasu. Całość prezentacji ma charakter instruktażowy, łącząc realistyczny wygląd produktów z czytelnymi oznaczeniami technicznymi naniesionymi zieloną czcionką.

Pomiar Markizy Bocznej Bora Aluprof

Markiza boczna posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość (wysięg, wysuw markizy, a drugi jej wysokość. Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów -+2cm. Każda markiza ma swoje maksymalne wymiary konstrukcyjne, dlatego w niektórych przypadkach może się okazać, że nie ma możliwości zamówienia markizy o wybranych wymiarach. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 50 do 400cm
Wysokość: od 110 do 200cm


Wizualizacja techniczna całkowicie rozwiniętej markizy bocznej Bora, przedstawiająca parametry wysokościowe systemu. Markiza składa się z pionowej kasety zamontowanej do białej ściany budynku oraz jasnego, materiałowego poszycia, które jest rozciągnięte w poziomie i zaczepione o wolnostojący słupek końcowy. Całość osadzona jest na szarym podłożu tarasowym.Na schemacie naniesiono kluczowe oznaczenia wymiarowe w kolorze zielonym:Wysokość markizy (H): strzałka pionowa określająca całkowitą wysokość kasety przyściennej.Wysokość słupka (H1): strzałka pionowa wskazująca wysokość słupka zaczepowego, opisaną wzorem matematycznym $H1 = H/2 + 80mm$.Konstrukcja kasety i słupka wykonana jest w kolorze ciemnego antracytu, kontrastującym z jasną tkaniną osłony. Rysunek precyzyjnie pokazuje proporcje między wysokością modułu nawojowego a wysokością elementu kotwiącego tkaninę po rozwinięciu.

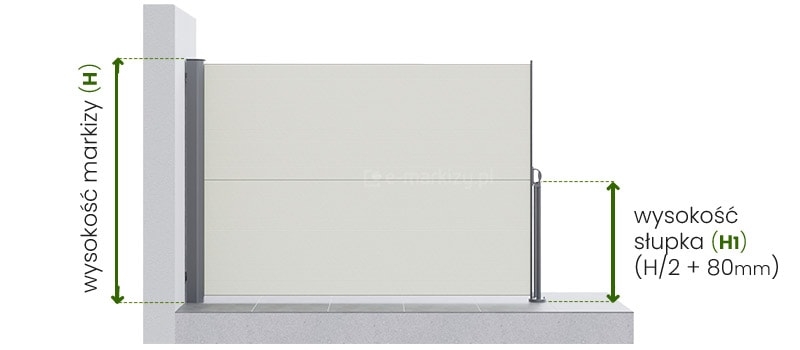

Umieszczenie uchwytu – wysokość słupka

Markiza boczna Bora Pomiar Wysokości

Uchwyt do montażu ściennego umieszczony jest na wysokości H1, którą oblicza się następująco:

H1 = H/2 + 80mm

Np. W przypadku, gdy H=1600mm, H1 wynosi 880mm


Markiza boczna Bora pomiar

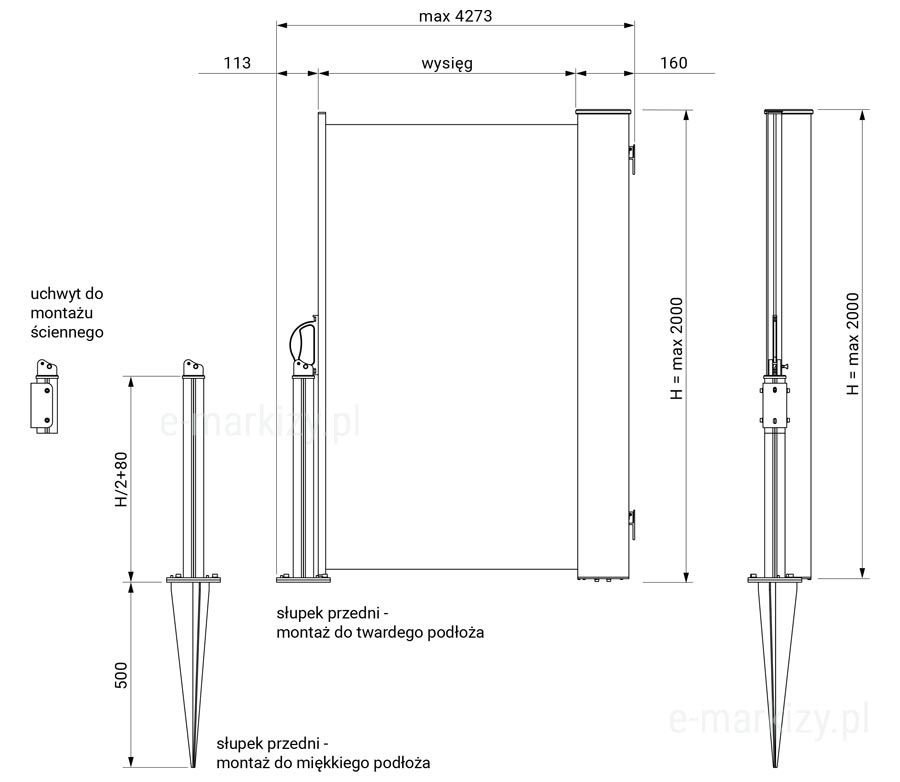

Rysunek techniczny przedstawiający kompleksowe zestawienie wymiarów i wariantów montażowych markizy bocznej Bora, wykonany w formie czarno-białego schematu liniowego. Główna część grafiki to widok z boku w pełni rozwiniętej markizy, gdzie maksymalna długość całkowita określona jest jako 4273 milimetry. Szerokość samej kasety wynosi 160 milimetrów, a wysięg mierzony od krawędzi kasety do profilu przedniego dopełnia resztę wymiaru. Maksymalna wysokość tkaniny oraz kasety została oznaczona jako H równe 2000 milimetrów. Na schemacie zaprezentowano różne rodzaje wsporników i słupków. Po lewej stronie widnieje mały rysunek uchwytu do montażu ściennego. Obok niego przedstawiono słupek przedni przeznaczony do montażu w miękkim podłożu, wyposażony w długi, 500-milimetrowy klin wbijany w ziemię, przy czym wysokość części nadziemnej określona jest wzorem H podzielone na dwa plus 80. Centralna część rysunku pokazuje słupek przedni w wersji do montażu do twardego podłoża, zakończony płaską stopą montażową i wyposażony w ergonomiczny uchwyt do naciągania materiału. Po prawej stronie znajduje się rzut boczny kasety wraz ze słupkiem wbitym w ziemię, co obrazuje relację wysokości między kasetą a punktem zaczepienia profilu przedniego. Wszystkie kluczowe punkty konstrukcji są precyzyjnie opisane liniami wymiarowymi, co pozwala na dokładne zaplanowanie instalacji systemu w zależności od warunków terenowych i wymaganej wysokości ochrony.

Wymiary markizy przy różnych sposobach montażu

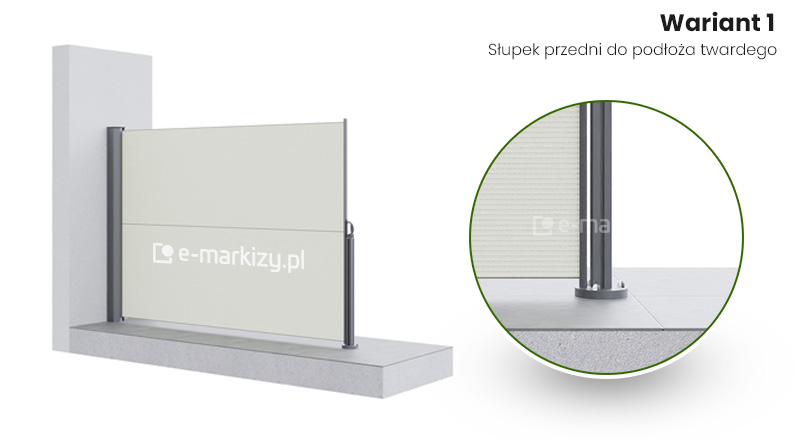

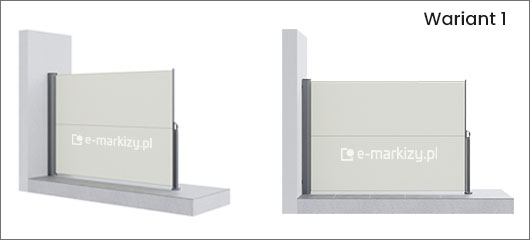

– słupek przedni – montaż do twardego podłoża

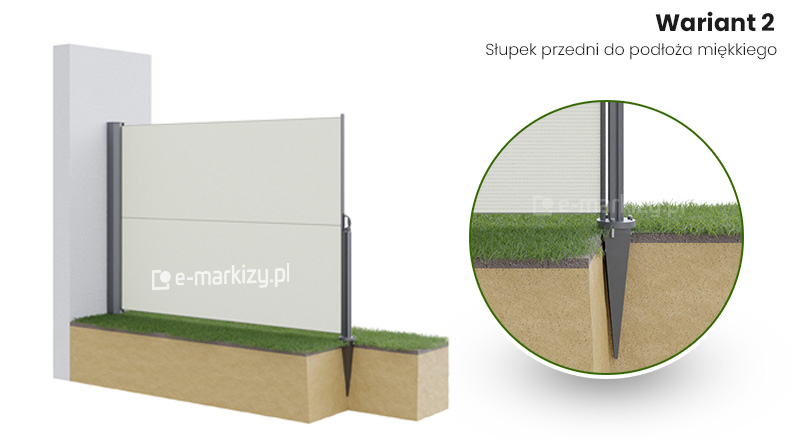

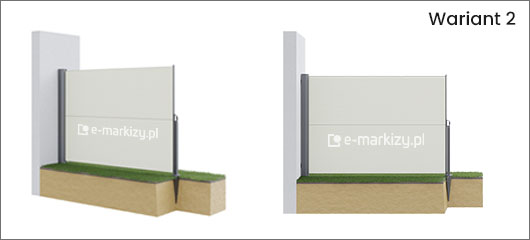

– słupek przedni montaż do miękkiego podłoża

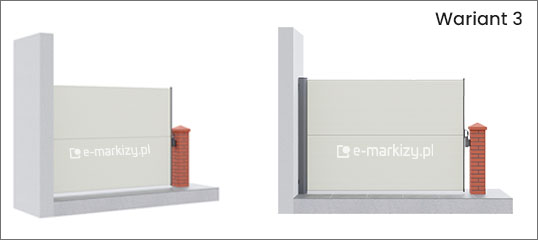

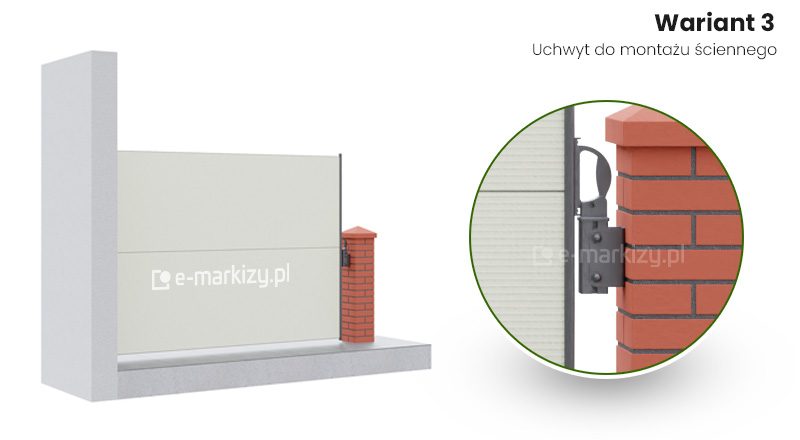

– uchwyt do montażu ściennego


Markiza Boczna Bora Dane techniczne


Wysięg Do 4m
Wysięg maksymalny 4m
Wysokość minimalna 1,1m
Wysokość maksymalna 2m
średnica rury nawojowej 70mm
Napęd ręczny Sprężyna w lewo lub prawoskrętna
Kolor konstrukcji RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Zastosowanie Zewnętrzne
Montaż Ścienny / Do podłoża twardego/ Do gruntu

Kompleksowy rysunek techniczny w rzucie izometrycznym, przedstawiający budowę i opcjonalne akcesoria montażowe markizy bocznej Bora. Elementy zostały ponumerowane w celu identyfikacji komponentów systemu: Pionowa kaseta aluminiowa stanowiąca bazę systemu, w której ukryty jest mechanizm sprężynowy i rura nawojowa. Uchwyty montażowe kasety (wieszaki ścienne), przedstawione również w powiększeniu jako detale 2a i 2b, umożliwiające stabilne przytwierdzenie markizy do elewacji. Tkanina markizowa w stanie częściowego rozwinięcia, z widocznym splotem materiału. Profil czołowy (belka przednia) usztywniający krawędź tkaniny. Ergonomiczna rączka służąca do manualnego wyciągania i wpinania osłony. Schemat prezentuje również trzy alternatywne sposoby stabilizacji profilu przedniego: Słupki niskie (6) montowane do twardego podłoża za pomocą stopy przykręcanej. Zaczep ścienny (7) umożliwiający montaż do przeciwległego filara lub ściany. Podstawa wbijana/wkręcana do gruntu (8) w formie długiego szpica, dedykowana do montażu w miękkim podłożu (np. trawnik). Rysunek techniczny wykonany czarną linią na białym tle, precyzyjnie oddaje modułowość i wszechstronność instalacji markizy bocznej.

Komponenty Markizy Bocznej

1 –Kaseta
2 –Uchwyt mocujący kasety
2a –Uchwyt kasety
2b –Wieszak kasety
3 –Tkanina
4 –Belka przednia
5 –Rączka
6 –Słupek przedni (montaż do twardego podłoża)
7 –Uchwyt ścienny (montaż do ściany)
8 –Element mocowania do gruntu (mocowanie do podłoża miękkiego)

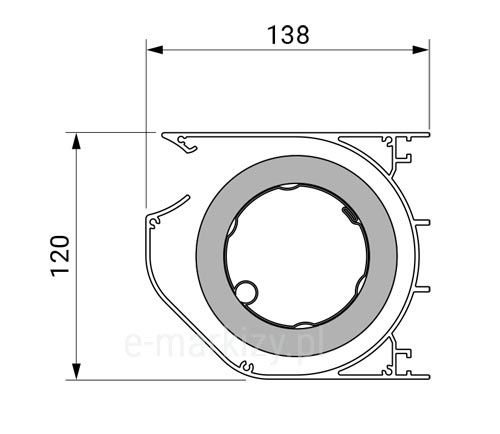

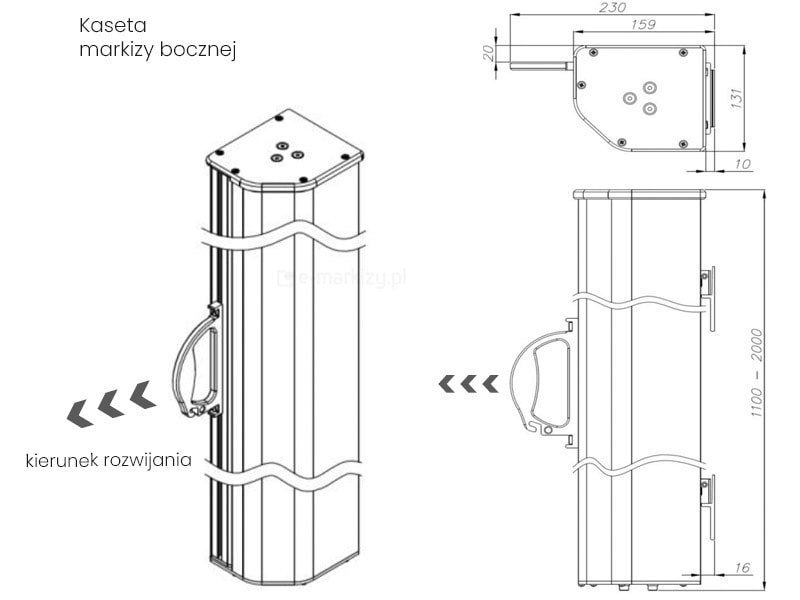

Markiza boczna Bora Aluprof – Przekrój Kasety


Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny samej kasety markizy bocznej Bora, prezentujący detale konstrukcyjne aluminiowego profilu oraz mechanizmu nawojowego. Obudowa kasety ma charakterystyczny, zaokrąglony kształt z przodu, a jej kluczowe wymiary zewnętrzne to 120 mm wysokości oraz 138 mm głębokości. Wewnątrz profilu widoczny jest centralnie umieszczony mechanizm rury nawojowej, na którą nawinięta jest tkanina, zaznaczona na schemacie szarym kolorem w formie grubego pierścienia. Tylna część kasety posiada specjalne wypustki i żłobienia technologiczne ułatwiające montaż do uchwytów ściennych oraz stabilizację całej konstrukcji. Schemat jest wykonany w formie czarno-białego rysunku liniowego z wyraźnymi liniami pomocniczymi i wymiarowymi, które precyzyjnie określają gabaryty urządzenia w milimetrach.

Wymiary kasety bez pokrywy systemu

138x120mm

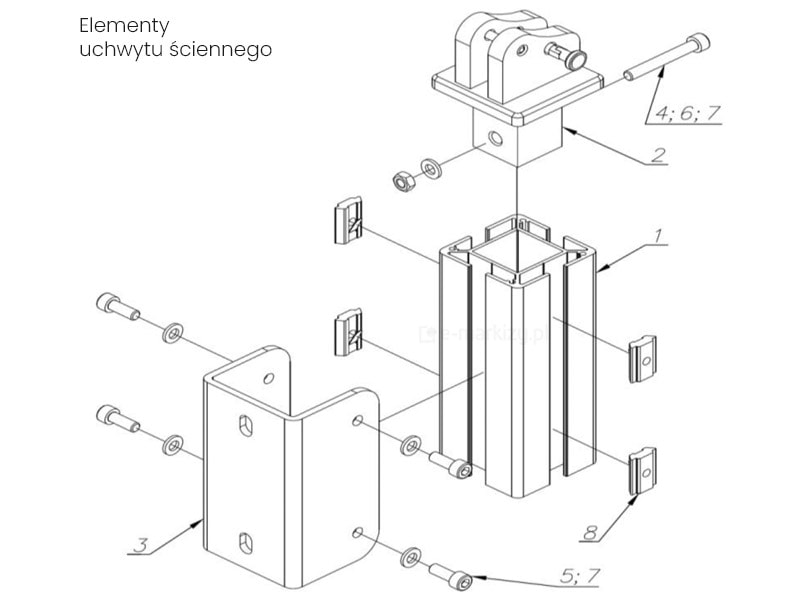

Rysunek techniczny o charakterze schematu montażowego, przedstawiający w rzucie aksonometrycznym elementy uchwytu ściennego markizy bocznej Bora. Grafika jest wykonana w formie czarno-białego szkicu liniowego na czystym, białym tle. W lewym górnym rogu znajduje się napis o treści Elementy uchwytu ściennego. Głównym elementem centralnym jest profil słupka o kwadratowym przekroju z charakterystycznymi wypustkami prowadzącymi, oznaczony cyfrą jeden. Powyżej niego znajduje się głowica montażowa z dwoma pionowymi uszami i otworem na śrubę, oznaczona cyfrą dwa, do której dopasowany jest długi trzpień oznaczony numerami cztery, sześć i siedem wraz z nakrętką i podkładką. Po lewej stronie profilu widoczny jest metalowy wspornik ścienny w kształcie litery U, oznaczony cyfrą trzy, posiadający otwory montażowe na tylnej ściance oraz bokach. Proces łączenia wspornika z profilem ilustrują narysowane śruby imbusowe z podkładkami, oznaczone numerami pięć i siedem, oraz specjalne nakrętki młoteczkowe wsuwane w rowki profilu, opisane cyfrą osiem. Cienkie linie pomocnicze wskazują precyzyjnie osie montażu i miejsca styku poszczególnych komponentów metalowej konstrukcji.

Elementy uchwytu ściennego

1) Słupek Windbreaker Bora L=150 mm – 1 szt.
2) Uchwyt rączki KPL – 1 szt.
3) Uchwyt ścienny stały – 1 szt.
4) Śruba M6x45 (DIN 912) – 1 szt.
5) Śruba M6x16 (DIN 912) – 4 szt.
6) Nakrętka M6 (DIN 934) – 1 szt.
7) Podkładka 6 (DIN 125-1A) – 6 szt.
8) Wkładka montażowa DSP M6 – 4 szt.

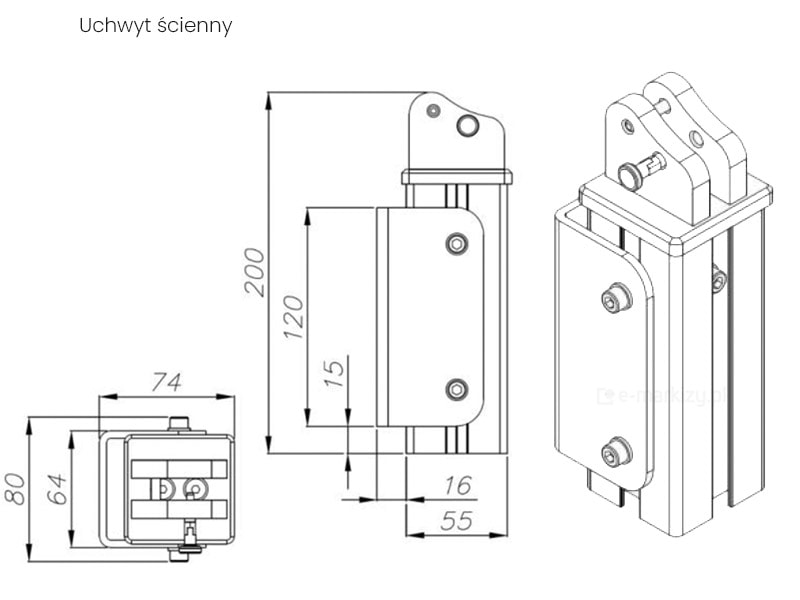

Rysunek techniczny przedstawiający szczegółowe wymiary uchwytu ściennego markizy bocznej Bora, wykonany w formie czarno-białego schematu liniowego na białym tle. Grafika zawiera trzy rzuty elementu: rzut z góry, rzut z boku oraz widok izometryczny, opatrzone nagłówkiem Uchwyt ścienny. Na rzucie z góry (po lewej stronie na dole) widoczny jest kwadratowy obrys profilu z dwiema wypustkami montażowymi. Całkowita szerokość elementu wraz ze wspornikiem wynosi 74 milimetry, natomiast głębokość została określona na 80 milimetrów, z czego wewnętrzny wymiar profilu to 64 milimetry. Środkowy rysunek przedstawia rzut boczny uchwytu wraz z naniesioną skalą pionową. Całkowita wysokość konstrukcji od dolnej krawędzi profilu do szczytu głowicy montażowej wynosi 200 milimetrów. Sam wspornik ścienny w kształcie litery U ma wysokość 120 milimetrów i jest odsunięty od dolnej krawędzi profilu o 15 milimetrów. Szerokość boczna wspornika wynosi 55 milimetrów, a grubość ścianki bocznej profilu to 16 milimetrów. Po prawej stronie znajduje się widok izometryczny, który obrazuje złożenie wszystkich komponentów: pionowego profilu o złożonej geometrii, nasadzonej na niego głowicy z uchem montażowym oraz bocznego wspornika ściennego przykręconego dwiema śrubami imbusowymi. Cienkie linie wymiarowe i pomocnicze precyzyjnie definiują parametry techniczne niezbędne do prawidłowego montażu markizy.

Uchwyt ścienny – przekrój

rzut boczny i górny

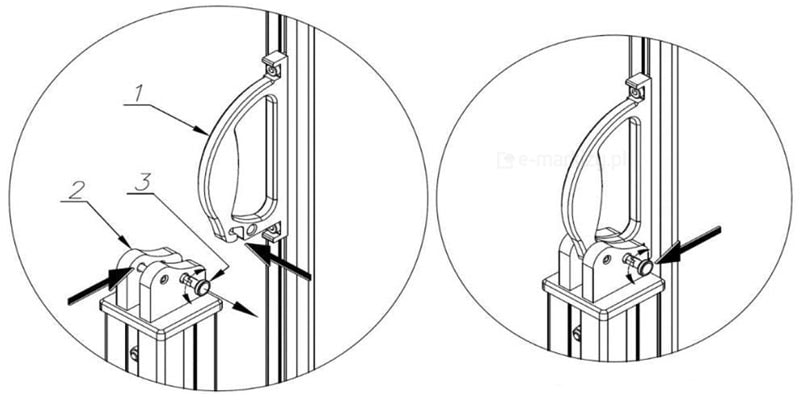

Blokowanie rączki w uchwycie rączki

Zamykanie markizy bocznej odbywa się poprzez zwolnienie blokady rączki i zwijanie ręczne aż do momentu umieszczenia belki przedniej w kasecie markizy.

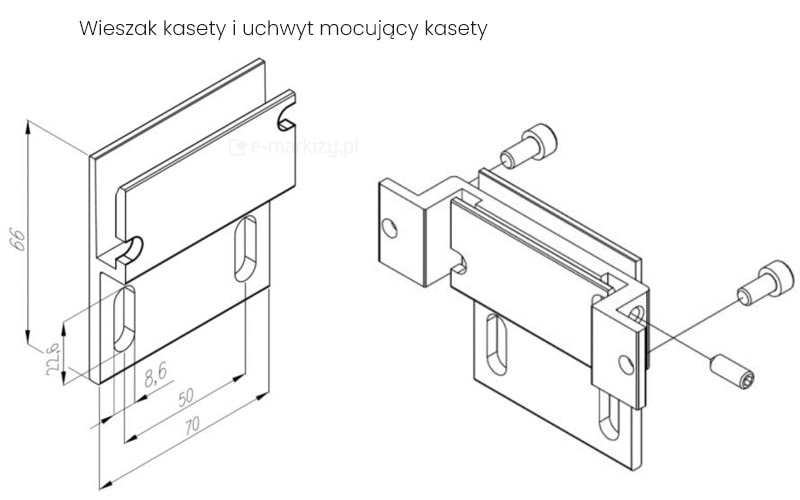

Rysunek techniczny przedstawiający detale konstrukcyjne elementów montażowych markizy bocznej Bora, wykonany w formie czarno-białego schematu liniowego na białym tle. Grafika składa się z dwóch powiązanych ze sobą szkiców aksonometrycznych z podpisem Wieszak kasety i uchwyt mocujący kasety umieszczonym centralnie u góry. Lewy szkic prezentuje sam wieszak kasety w formie płaskiej płyty z charakterystycznym wycięciem w kształcie litery T w górnej części oraz dwoma pionowymi, owalnymi otworami montażowymi w dolnej części. Element ten posiada naniesione linie wymiarowe wskazujące na całkowitą wysokość wynoszącą 66 milimetrów, szerokość całkowitą 70 milimetrów oraz rozstaw otworów wynoszący 50 milimetrów. Dodatkowe wymiary określają wysokość części montażowej na 22,6 milimetra oraz szerokość wycięcia na 8,6 milimetra. Prawy szkic obrazuje sposób złożenia wieszaka z uchwytem mocującym kasetę. Uchwyt ma formę wyprofilowanego profilu w kształcie ceownika z dodatkowymi skrzydełkami, który nakłada się na wieszak. Linie pomocnicze wskazują miejsca wprowadzenia trzech śrub imbusowych, które stabilizują połączenie obu elementów. Konstrukcja uchwytu jest ażurowa, co pozwala na precyzyjne osadzenie i zablokowanie kasety markizy w pionie. Całość schematu służy jako instrukcja wizualna ułatwiająca zrozumienie systemu zawieszenia markizy na ścianie budynku.

Wieszak kasety i uchwyt mocujący kasety

Wymiary elementów


Sposoby Montażu Markizy Bocznej


Strona Sterowania Markizy Bocznej

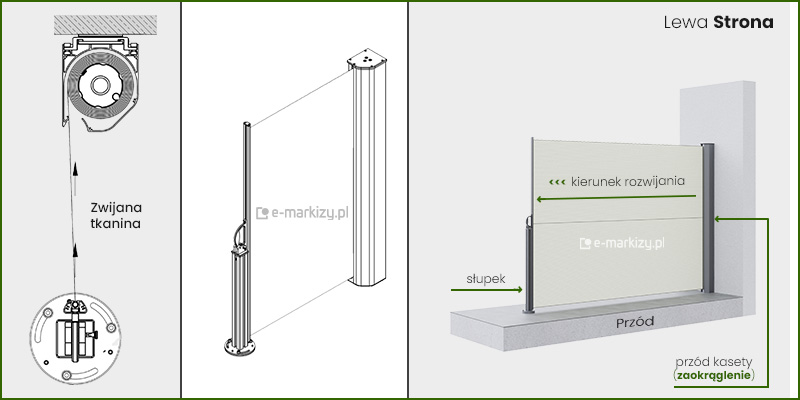

Grafika informacyjna podzielona na trzy pionowe panele, prezentująca parametry techniczne i wariant montażowy markizy bocznej Bora w wersji „Lewa Strona”. Całość ujęta jest w estetyczną, cienką zieloną ramkę. W lewym panelu znajduje się schemat techniczny rzutu z góry, pokazujący kasetę zamontowaną do elewacji, proces zwijania tkaniny na rurę nawojową oraz okrągłą podstawę słupka końcowego z mechanizmem mocującym. Środkowa sekcja zawiera czarno-biały rysunek izometryczny, obrazujący przestrzenną relację między wysoką kasetą a słupkiem, połączonymi cienkimi liniami symbolizującymi krawędzie materiału. Prawy, najszerszy panel przedstawia kolorową wizualizację produktu zamontowanego na jasnym podeście przy białej ścianie. Jasnokremowy materiał markizy jest rozwinięty w lewą stronę, co podkreśla zielona pozioma strzałka z napisem kierunek rozwijania. Dodatkowe linie pomocnicze z opisami wskazują na słupek końcowy oraz przód kasety, zaznaczając jego charakterystyczne zaokrąglenie. W prawym górnym rogu widnieje nagłówek Lewa Strona, jednoznacznie określający konfigurację prezentowanego modelu.
Strona lewa

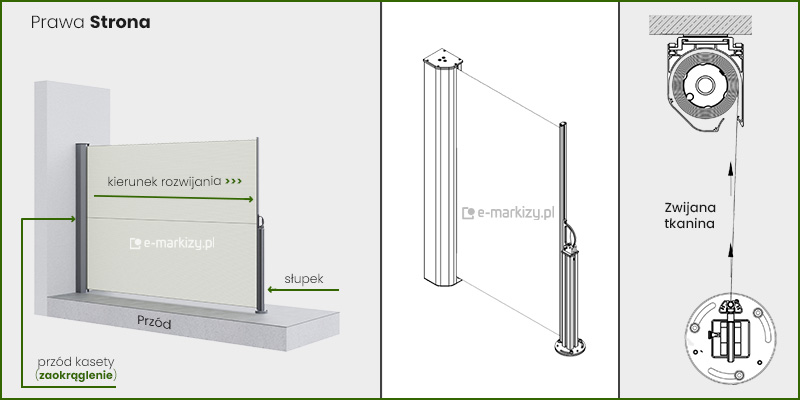

Grafika informacyjna podzielona na trzy pionowe sekcje, prezentująca szczegóły konstrukcyjne i sposób działania markizy bocznej Bora w wariancie „Prawa Strona”. W lewej sekcji znajduje się wizualizacja 3D markizy zamontowanej na jasnoszarym podeście i przytwierdzonej do białej ściany. Jasna tkanina przesłony jest rozwinięta w prawą stronę i zaczepiona o wolnostojący, ciemnoszary słupek. Na grafice umieszczono zielone strzałki i opisy wskazujące kierunek rozwijania, położenie słupka oraz przód kasety z zaznaczonym zaokrągleniem. Środkowa sekcja zawiera czarno-biały rysunek izometryczny pokazujący kasetę oraz słupek połączone liniami pomocniczymi, które obrazują płaszczyznę materiału. Prawa sekcja przedstawia dwa schematy techniczne w rzucie z góry. Górny schemat ukazuje przekrój poprzeczny kasety zamontowanej do ściany, z widoczną wewnątrz rurą nawojową i zwiniętą tkaniną. Dolny schemat to rzut z góry na okrągłą podstawę słupka z mechanizmem blokującym. Całość kompozycji, ujęta w cienką zieloną ramkę, precyzyjnie wyjaśnia mechanizm działania oraz orientację montażową produktu.
Strona prawa

Schemat techniczny przedstawiający widok z góry na system montażowy markizy bocznej Bora firmy Aluprof w wariancie „Strona lewa”. Rysunek obrazuje proces rozwijania tkaniny z kasety przymocowanej do ściany budynku za pomocą elementu oznaczonego jako wieszak kasety. Wewnątrz aluminiowej obudowy widoczna jest rura nawojowa z nawiniętym materiałem. Tkanina jest wyciągana w poziomie w stronę elementu oporowego opisanego jako uchwyt stały. Na schemacie zaznaczono kluczowe parametry użytkowe: wysięg (odległość wyciągnięcia materiału) oraz całkowitą długość systemu, która wynosi przykładowo 3000 mm. Po prawej stronie rysunku znajduje się instrukcja techniczna dotycząca kąta montażu – dopuszczalne odchylenie wynosi maksymalnie 5° (ok. 300 mm), co zostało zilustrowane strzałką skierowaną w górę oraz przekreśloną czerwoną strzałką skierowaną w dół. Całość przygotowana w formie czytelnego rysunku konstrukcyjnego z czarnymi liniami pomocniczymi na białym tle.

Kąt pochyłu Markizy Bocznej

– dla strony lewej (dostępna również strona prawa)


Strona dotyczy parawanu tarasowego, czyli markizy bocznej Bora firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
