Markiza Forte MOL Pomiar i Dane techniczne

Markiza Forte MOL Pomiar

Markiza trasowa Forte MOL posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm, norma produkcyjna przewiduje tolerancję wymiarów szerokości -/+ 2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 450 do 1200cm
Wysięg: 400cm

Markiza Forte MOL Dane techniczne

Największa markiza z kolekcji Symfonia MOL. Ze względu na swoje wymiary, nadaje się doskonale do osłony ogródków gastronomicznych lub dużych tarasów w podmiejskich rezydencjach.
W zależności od wymiarów, markiza jest zaopatrzona w od 2 do 4 ramion. W przypadku szerokości ponad 720 cm, markiza jest składana – dwuczęściowa.
Domyślnie ustawiony kąt nachylenia to 15° – zakres regulacji od 10 do 60°.
Szerokość konstrukcji: od 450 cm do 1200 cm
Wysięg:400 cm

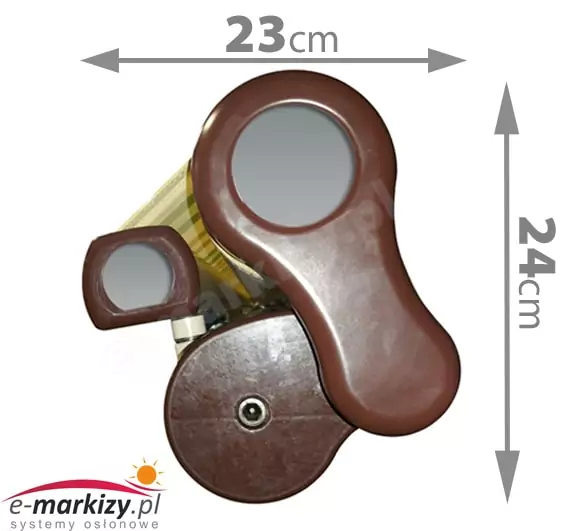

Rysunek techniczny przedstawiający boczny profil markizy tarasowej w kasecie w kolorze brązowym, z naniesionymi wymiarami montażowymi. Całkowita szerokość konstrukcji wynosi 23 cm, natomiast wysokość to 24 cm. Na zdjęciu widoczne są poszczególne elementy systemu: główna obudowa kasety o zaokrąglonym kształcie, mniejsza maskownica mechanizmu oraz profil przedni markizy. W tle, pod obudową, widoczny jest fragment zwiniętego materiału w żółto-białe pasy. Wymiary są wskazane za pomocą szarych strzałek pomocniczych umieszczonych nad i obok produktu.

Wymiary złożonej markizy

Aluminiowy uchwyt ścienny do markizy tarasowej Forte w kolorze białym, służący do mocowania profilu nośnego. Zdjęcie techniczne na białym tle zawiera naniesione wymiary: całkowita wysokość wspornika wynosi 13 cm, rozstaw osiowy otworów montażowych to 7 cm, a szerokość górnej krawędzi uchwytu wynosi 6 cm. Element posiada charakterystyczny profil w kształcie litery L z gniazdem na rurę kwadratową markizy oraz widoczną śrubę dociskową zabezpieczającą konstrukcję.

Uchwyt ścienny – wymiary

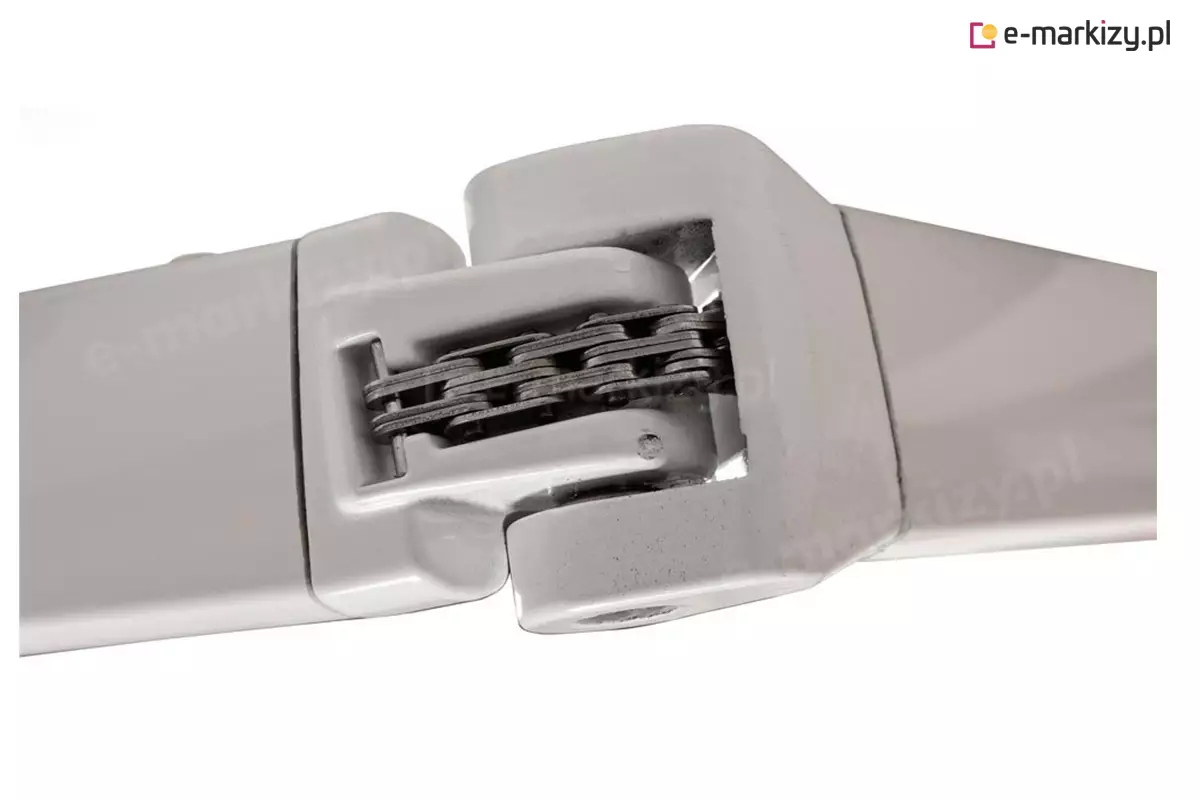

Zbliżenie na aluminiowy przegub ramienia markizy w kolorze białym, przedstawiający mechanizm zgięcia. Centralnym elementem konstrukcji jest wielorzędowy, stalowy łańcuch Flynna (łańcuch płytkowy), który odpowiada za napinanie ramienia. Łańcuch składa się z ciemnych, precyzyjnie połączonych ogniw osadzonych wewnątrz wyprofilowanej wnęki ramienia. Obudowa przegubu wykonana jest z lakierowanego proszkowo aluminium o gładkim wykończeniu, z widocznymi krawędziami odlewu oraz otworem montażowym na dolnej powierzchni sworznia.

Łańcuch w ramieniu markizy

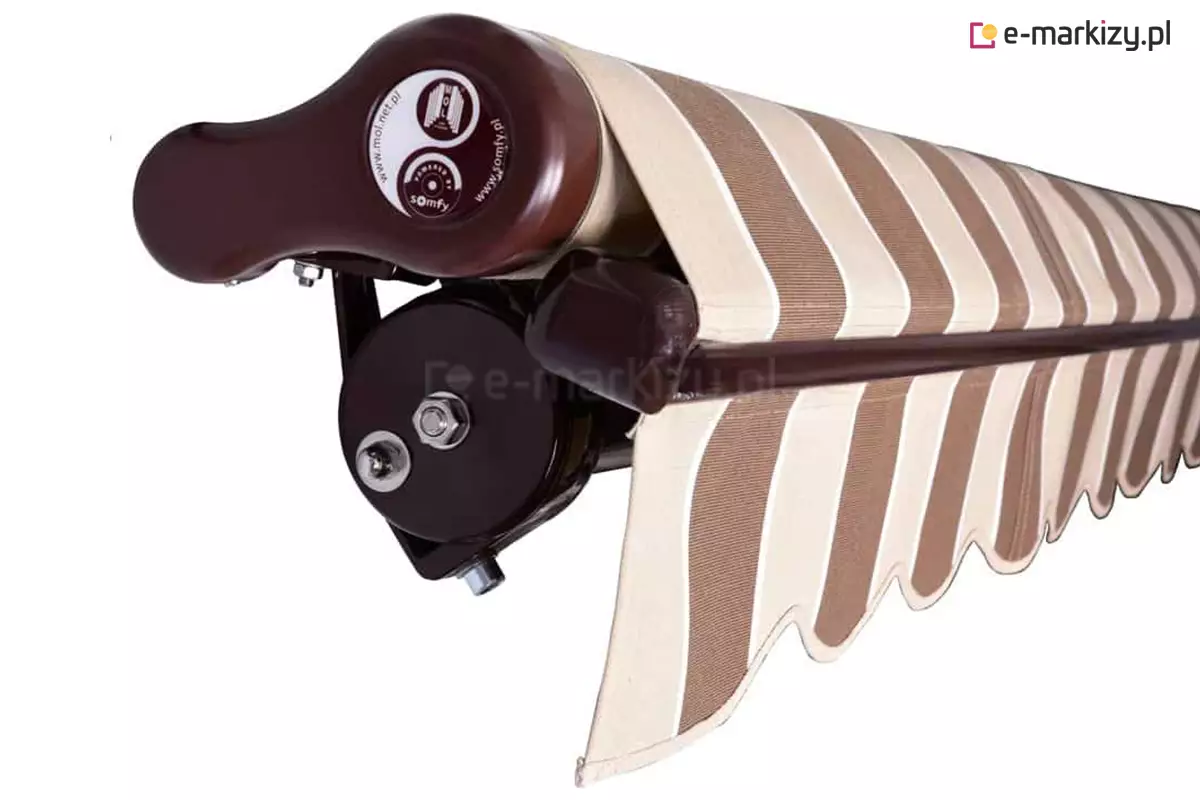

Wytrzymała markiza na duże powierzchnie model Forte MOL z widoczną od boku złożoną konstrukcją w kolorze brązowym. Wyraźnie ukazane łączenie belki z rurą nawojową oraz łącznik ramienia. Ponad nimi widoczna belka przednia markizy, w której zamocowane jest poszycie w beżowe, brązowe oraz białe pasy i falowana falbana z tej samej tkaniny obszyta kremową lamówką. Całość ukazana na białym tle.

Napęd markizy Forte

Standardowo markiza wyposażona jest w napęd ręczny, który wykonywany jest za pomocą korby. Opcjonalnie markiza Forte MOL może być wyposażona w silnik elektryczny.

Przy szerokości przekraczającej 720 cm markiza standardowo posiada napęd elektryczny. Jego parametry dostosowywane są do gabarytów markizy.
