Markiza Jamaica Pomiar i Dane techniczne

Rysunek techniczny przedstawiający budowę i wymiarowanie markizy tarasowej JAMAICA ALUPROF w pełnym wysięgu na białym tle. Grafika Markiza Jamaica Pomiar ilustruje konstrukcję z szarym profilem montażowym, dwoma przegubowymi ramionami bocznymi oraz białą tkaniną poszycia zakończoną prostą falbaną. Na schemacie zaznaczono dwa kluczowe parametry za pomocą zielonych linii pomocniczych i strzałek: pionowa linia po lewej stronie opisuje całkowitą szerokość markizy oznaczoną symbolem (s), natomiast ukośna linia biegnąca wzdłuż boku tkaniny definiuje wysięg markizy oznaczony symbolem (w). Widoczny jest mechanizm ramion napinających materiał oraz detale wykończenia bocznego kasety.

Markiza Jamaica pomiar

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 205 do 700cm
Wysięg: od 160 do 360cm

Szerokość Volant: od 205 do 590cm
Wysięg Volant: od 160 do 310cm
Wysokość falbany Volant: do 120cm

Wyceń markizę Wyceń markizę Volant

Markiza Jamaica Pomiar – szerokość i wysięg

Markiza Jamaica Dane Techniczne

Dostępne wysięgi	1,6m;2,1m; 2,6m; 3,1m; 3,6m;
Wysięg maksymalny	3,6m (wersja volant do 3,1m)
Szerokość	od 1,9m do 7m (wersja volant do 5,9m)
Ramiona	rozkładane, aluminiowe, ze sprężynami i łańcuchem Flyera
Kąt pochyłu	od 5 do 40 stopni (w niektórych przypadkach max kąt to 40 stopni)
Uchwyty montażowe	do ściany, sufitu, krokwi
Średnica rury nawojowej	70mm, 80mm
Półkaseta w opcji	tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Napęd ręczny	korba o długości 1,5m; 1,8m; 2,2m
Napęd automatyczny	silnik elektryczny z awaryjnym lub bez awaryjnego otwierania
Automatyka	przełącznik klawiszowy, centralka sterująca, pilot, czujnik wiatru

Umieszczone na białym tle po lewej stronie wizualizacja produktu markiza Jamaica volant z zaznaczeniem rozwijanej falbany - w kolorze czerwonym z umieszczonymi na nimi białymi strzałkami wskazującymi górę i dół. Po prawej stronie zbliżenie belki przedniej markizy Jamaica Selt z volantem oraz wskazaniem przekładni korbowej do sterowania wysuwaną falbaną (volantem). Na dole pośrodku umieszczony napis "Volant rozwijany do 120 cm), u góry nieco po prawej napis "Sterowany Korbą"

Volant – Falbana przednia rozwijana

Rozwijana falbana w belce przedniej sprawia, że markiza Jamaica Volant nadaje się nie tylko do ochrony przed promieniami słońca, ale także do osłonięcia powierzchni przed wścibskimi spojrzeniami i podmuchami wiatru. Falbanka markizy rozwijana korbą, maksymalne rozwinięcie tkaniny do 120cm.

Więcej informacji o opcji Volant

Jamaica Selt – Sposoby Montażu

Rysunek techniczny przedstawiający dwa schematy montażu markizy tarasowej w przekroju bocznym, zamontowanej do pionowej płaszczyzny ściany. Lewy schemat: Przedstawia wariant opisany jako „montaż do ściany opcja z daszkiem”. Widoczny jest profil obudowy markizy z ochronnym daszkiem górnym. Całkowita wysokość konstrukcji wynosi 230 mm, a jej głębokość (wysięg obudowy od ściany) to 225 mm. Prawy schemat: Przedstawia wariant opisany jako „montaż do ściany opcja z daszkiem (Volant)”. Konstrukcja posiada te same wymiary zewnętrzne: wysokość 230 mm oraz głębokość 225 mm. Dodatkowym elementem na tym rysunku jest widoczny mechanizm opuszczanej falbany typu Volant, umieszczony w dolnej, przedniej części profilu markizy. Oba rysunki zawierają linie wymiarowe z grotami strzałek oraz kreskowanie symbolizujące strukturę ściany, do której przylega stelaż markizy.

Markiza Jamaica – Dodatkowa półkaseta

Półkaseta ochronna nad zwiniętą rurę nawojową markizy

Grafika przedstawia zestawienie trzech rodzajów profesjonalnych elementów montażowych, jakimi są uchwyty do markiz Aluprof wyposażonych w kwadratową rurę nośną, ukazane w formie trójwymiarowych modeli na białym tle. Każdy z uchwytów jest oznaczony zieloną cyfrą w nawiasie i posiada ciemnoszare, matowe wykończenie. Pierwszy element (1) to klasyczny uchwyt ścienny o konstrukcji w kształcie litery L z dodatkowym wycięciem stabilizującym rurę kwadratową. Poniżej widoczny jest schemat montażu śruby mocującej wraz z podkładką i maskownicą łba śruby. Drugi uchwyt (2) to solidny wspornik kątowy przeznaczony do montażu sufitowego, pokazany w widoku rozstrzelonym z kompletem śrub, podkładek, nakrętek oraz czarnych nasadek maskujących. Trzeci model (3) prezentuje specjalistyczny uchwyt krokwiowy o wydłużonej, płaskiej konstrukcji z licznymi otworami montażowymi, który umożliwia bezpieczne przytwierdzenie markizy do drewnianych elementów konstrukcyjnych dachu. Wszystkie uchwyty do markiz Selt cechują się technicznym wzornictwem, precyzją wykonania otworów fasolkowych ułatwiających poziomowanie oraz kompletnym systemem akcesoriów wykończeniowych, które chronią złącza przed czynnikami atmosferycznymi.

Markiza Jamaica – Rodzaje uchwytów

1. Uchwyty ścienne
2. Uchwyty sufitowe (zespalane z uchwytami ściennymi)
3. Uchwyty krokwiowe (zespalane z uchwytami ściennymi)

Zobacz sposoby montażu markizy

Markiza Jamaica dane techniczne

Kiedy markiza tarasowa jest wyposażona w 3 ramiona?

Liczba ramion w markizie Jamaica zależy od jej wymiarów. Przy większych szerokościach, dla zapewnienia stabilności, montowane są trzy ramiona.

Graniczne wartości różnią się w zależności od wysięgu:

– przy wysięgu 160, 210 lub 260 cm – 3 ramiona od szerokości 531 cm,
– przy wysięgu 310 cm – 3 ramiona od szerokości 591 cm,
– przy wysięgu 360 cm – 3 ramiona od szerokości 651 cm.

Dzięki dodatkowemu ramieniu markiza zyskuje większą stabilność i trwałość przy większych wymiarach.

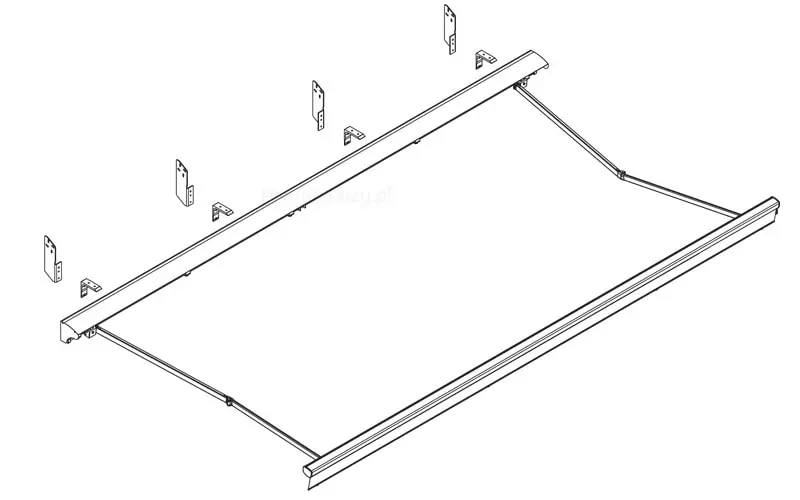

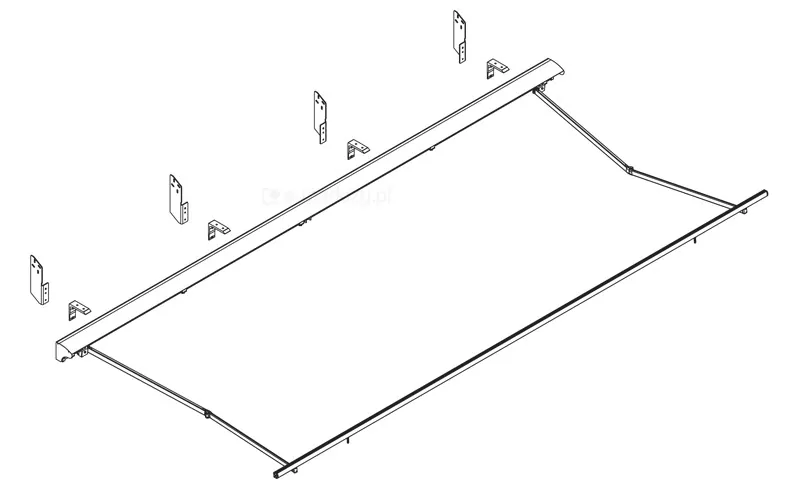

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. do ściany lub sufitu. Markiza jest już w całości skręcona i wyregulowana. W razie potrzeby możemy również dowolnie ustawić kąt pochyłu. Możemy również przymocować ją bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm.

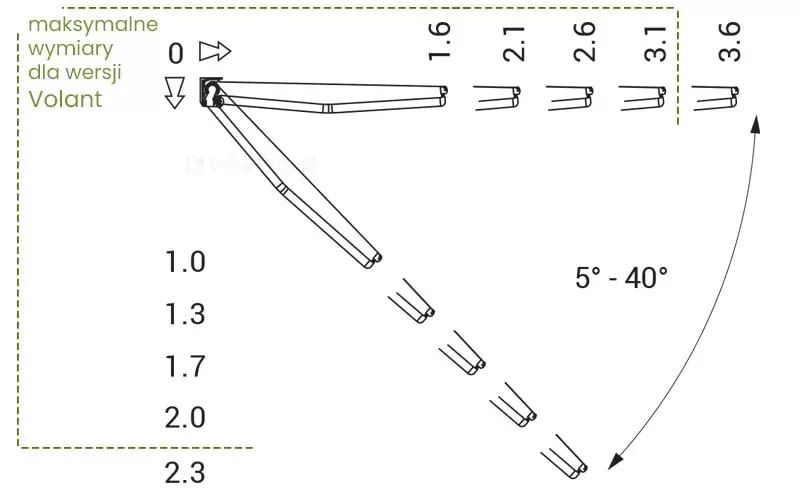

Rysunek techniczny przedstawiający parametry wysięgu oraz zakres regulacji kąta nachylenia ramion markizy tarasowej w wersji Volant. Schemat prezentuje profil boczny mechanizmu zamontowanego w punkcie zerowym, od którego odchodzą ramiona w dwóch skrajnych położeniach. Górna oś pozioma wskazuje dostępne wartości wysięgu: 1.6, 2.1, 2.6, 3.1 oraz 3.6 metra. Pionowa oś po lewej stronie określa obniżenie profilu czołowego dla poszczególnych ustawień, z wartościami: 1.0, 1.3, 1.7, 2.0 oraz 2.3 metra. Na rysunku zaznaczono łukiem zakres regulacji kąta nachylenia ramion wynoszący od 5° do 40°. W lewym górnym rogu znajduje się napis „maksymalne wymiary dla wersji Volant”, a całość uzupełniają ikony strzałek wskazujących kierunki regulacji oraz przerywane linie pomocnicze wyznaczające granice operacyjne systemu.

Cechy Charakterystyczne markizy tarasowej Jamaica Aluprof

– Regulowany kąt pochyłu w zakresie 5°–40°
– Markiza posiada regulowany kąt pochylenia, który możemy dostosować do swoich potrzeb
– Maksymalna szerokość Markizy to 700cm a wysięg to 360cm*
– W przypadku zastosowania falbany volant, maksymalna szerokość to 590cm, a wysięg 310cm
– Możliwy montaż markizy do ściany, sufitu, krokwi dachowej

* pamiętaj, że wysięg markizy jest ściśle uzależniony od szerokości markizy. Im szersza markiza, tym wysięg może być większy.

Poniżej tabela dostępności wysięgów w zależności od szerokości markizy.

– Szerokość markizy od 205 do 254 cm (dostępny wysięg 160 cm)
– Szerokość markizy od 255 do 304 cm (dostępny wysięg 160, 210 cm)
– Szerokość markizy od 305 do 354 cm (dostępny wysięg 160, 210, 260 cm)
– Szerokość markizy od 355 do 409 cm (dostępny wysięg 160, 210, 260, 310 cm)
– Szerokość markizy od 410 do 700 cm (dostępny wysięg 160, 210, 260, 310, 360 cm)

Rysunek techniczny przedstawiający widok z boku na konstrukcję wysięgnika markizy tarasowej w pełnym rozłożeniu. Schemat prezentuje mechanizm ramienia przegubowego, które składa się z dwóch głównych profili połączonych centralnym zawiasem. Na grafice widoczny jest uchwyt mocujący markizę do ściany (po lewej stronie) oraz profil czołowy (po prawej stronie), z którego wyprowadzona jest niebieska linia symbolizująca poszycie tkaniny rozpięte równolegle do podłoża. Po prawej stronie, przy profilu czołowym, umieszczono czarną, dwustronną strzałkę łukową wskazującą zakres regulacji kąta nachylenia ramion markizy, opisany wartością tekstową 5° - 40°. Całość przedstawiona jest w formie czarnego obrysu na białym tle.

Markizy firmy Aluprof posiadają element nośny w postaci belki kwadratowej oznaczony na zdjęciu markizy o antracytowej konstrukcji i białym poszyciu po lewej stronie okrągłym znacznikiem o zielonej obwódce, od którego cienka zielona linia prowadzi w prawo do napisu "kwadratowa belka nośna" z pogrubionym tekstem "belka nośna" oraz podkreślonym zieloną grubsza kreską słowem "nośna". Nad napisem kwadrat o czarnym obwodzie z umieszczonym obok lewego i górnego boku napisem 4cm, powyżej kwadratu napis "przekrój belki".

Przekrój belki nośnej markizy Jamaica

• kwadratowa belka nośna o wymiarach 4x4cm

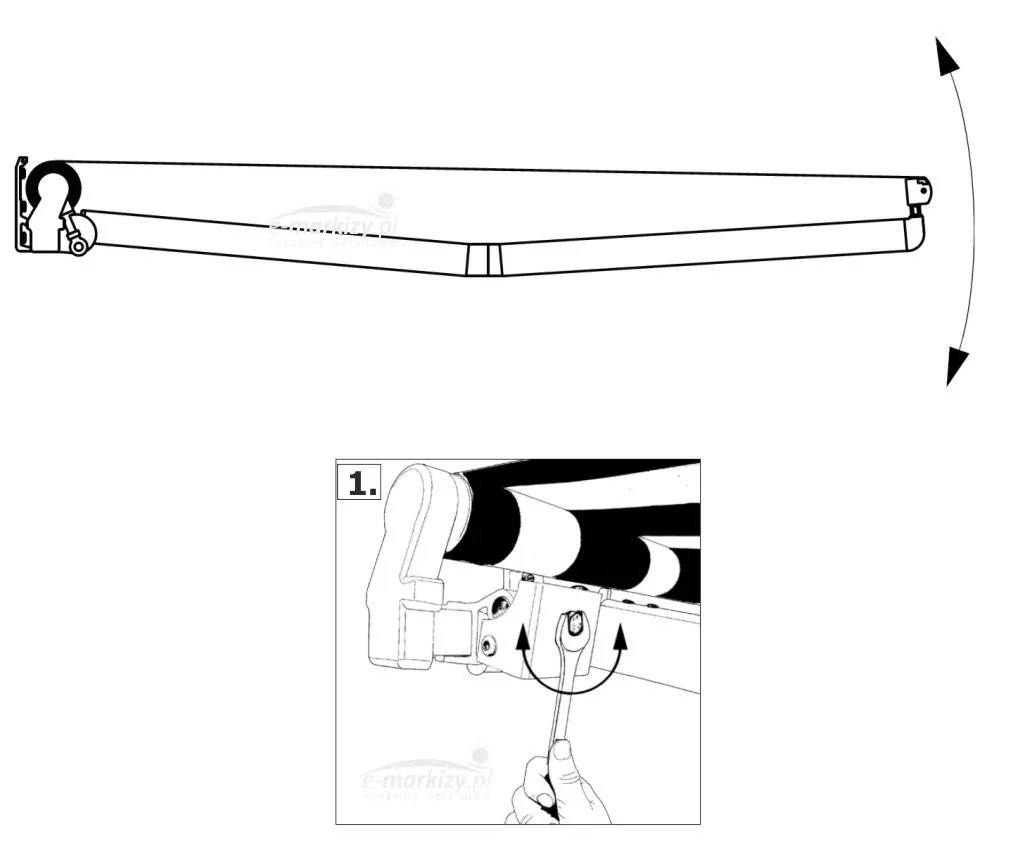

Ilustracja techniczna przedstawiająca proces regulacji kąta nachylenia markizy tarasowej Jamaica Aluprof. Górna część grafiki to schematyczny widok boczny całkowicie rozwiniętej markizy, na którym dwustronna strzałka przy profilu czołowym wskazuje zakres ruchu ramion w pionie. Dolna część (oznaczona cyfrą 1) stanowi szczegółowy zoom na mechanizm przegubu. Przedstawia ona instrukcję manualnej kalibracji przy użyciu klucza płaskiego, nałożonego na śrubę regulacyjną. Strzałka kierunkowa wokół narzędzia pokazuje sposób kręcenia śrubą w celu podniesienia lub opuszczenia poszycia markizy względem ściany montażowej. Całość wykonana jest w formie czarno-białego rysunku instruktażowego, ułatwiającego identyfikację punktów regulacyjnych konstrukcji.

Regulacja pochylenia kąta markizy JAMAICA ALUPROF

Markiza Jamaica ma regulowany kąt pochyłu w zakresie 5°–40°. Poniżej instrukcja krok po kroku jak właściwie wyregulować markizę.
Celem zmiany ustawienia kata pochylenia markizy należy:
– Rozwinąć całkowicie markizę, odnaleźć uchwyt ramion ze śrubą regulacyjną
– Poluzować kluczem imbusowym śrubę M70.
– Za pomocą klucza płaskiego kolejno odkręcać (zwiększanie kata nachylenia) lub przykręcać (zmniejszanie kąta nachylenia) śruby regulacyjne uchwytów ramion.
– Dokręcić kluczem imbusowym śrubę M70.
Za pomocą poziomnicy sprawdzić czy belka przednia jest ustawiona w poziomie.

W razie trudności zapytaj naszego sprzedawcę.

Wysunięte poszycie markizy Palladio Aluprof w odcieniach grafitu z widocznymi od spodu skrzyżowanymi ramionami krzyżowymi na tle szaro-niebieskiego nieba.

Możliwe do zastosowania ramiona krzyżowe markizy

Zastosowanie ramion krzyżowych w markizach pozwala na uzyskanie większego wysięgu niż przy standardowej konfiguracji markizy.

Zobacz galerię i film

Aluminiowa konstrukcja markizy Jamaica w kolorze białym, z widoczną rurą nawojową, wspornikiem rury nawojowej, mocowaniami do ściany, przekładnią korbową do sterowania ręcznego oraz belką przednią wysuwaną na ramionach krzyżowych z łańcuchem Flyera.

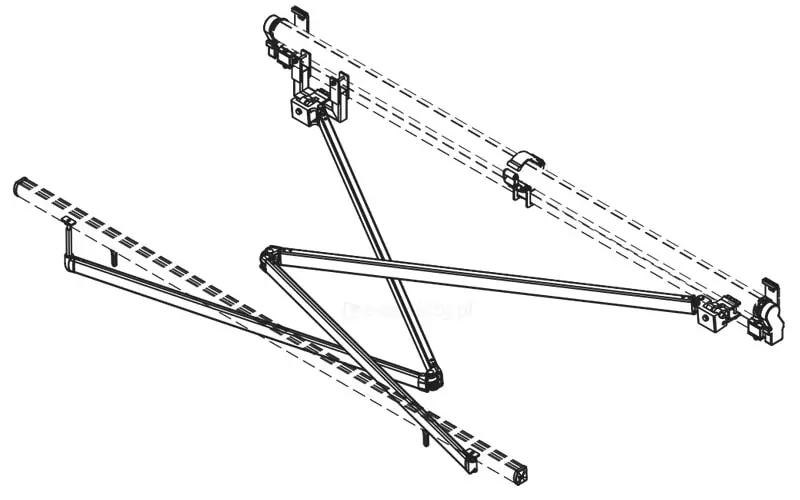

Schemat techniczny typu line-art przedstawia zaawansowany mechanizm, w jaki wyposażona jest markiza Jamaica, prezentując system oparty na specjalistycznych ramionach krzyżowych. Konstrukcja została ukazana w formie izometrycznego rysunku konturowego na białym tle, gdzie linie przerywane wyznaczają osie rury nawojowej oraz profilu czołowego. Kluczowym elementem są dwa przegubowe ramiona rozporowe, które dzięki zamontowaniu na różnych wysokościach krzyżują się pod materiałem, co pozwala na uzyskanie dużego wysięgu przy zachowaniu stosunkowo wąskiej szerokości całkowitej osłony. Na rysunku widoczne są precyzyjnie zaznaczone punkty mocowania do belki kwadratowej, przeguby ramion oraz detale zakończeń wsporników. Takie rozwiązanie konstrukcyjne jest idealne do zacieniania wąskich tarasów i balkonów, gdzie standardowe ramiona nie mogłyby się w pełni rozłożyć.

Solidne aluminiowe ramiona krzyżowe do markiz Aluprof, w kolorze srebrzysty grafit, na tle grafitowego poszycia markizy, umieszczone są jedno nad drugim i mijają się podczas składania zapewniając markizie zwiększony wysięg w stosunku do jej szerokości.

Strona dotyczy markizy tarasowej Jamaica firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
