Markiza koszowa półokrągła Pomiar i Budowa

Markiza koszowa półokrągła pomiar

W markizie koszowej półokrągłej (typ C) wysokość jest zawsze taka sama jak wysięg, nigdy nie możemy jej zmienić.

DOSTĘPNE WYMIARY:
Szerokość: od 100 do 350cm
Wysięg: od 60 do 140cm

Markiza koszowa półokrągła Pomiar – Szczegóły

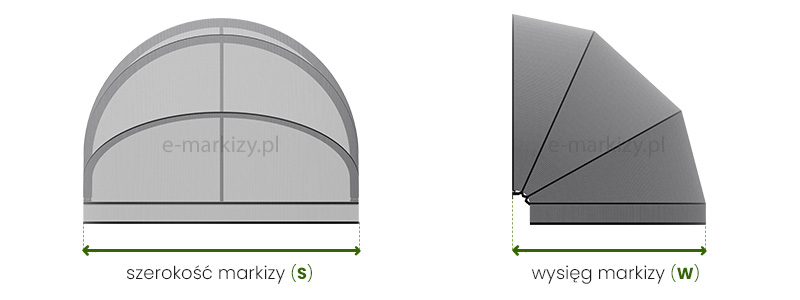

Markiza koszowa posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy koszowej przedstawiona jest na obrazku powyżej.

Budowa markizy półokrągłej koszowej

Rysunek techniczny przedstawiający widok z boku (profil) markizy koszowej prostej w kolorze szarym. Na schemacie zaznaczono zielonymi liniami pomocniczymi kluczowe parametry konstrukcyjne. Pionowa i pozioma dwustronna strzałka definiują gabaryty markizy, opisane jako „wysięg (w)”. Konstrukcja składa się z czterech skośnych segmentów poszycia oraz dolnej, pionowej falbany. Punkty styku poszczególnych profili aluminiowych na zgięciach czaszy zostały wskazane liniami prowadzącymi do napisu „uszczelki” po prawej stronie grafiki. Całość zaprezentowana na białym tle, obrazująca proporcje i rozmieszczenie elementów uszczelniających w markizie o stałym promieniu.

Uszczelki markizy koszowej

Uszczelki (zaznaczone na obrazku) znajdują się między poszczególnymi segmentami tkaniny, zapewniając estetyczne wykończenie i dodatkową ochronę przed wodą lub kurzem.

Markizy do wysięgu 100cm posiadają 3 pola, a powyżej 100cm 4 pola.

Schemat techniczny markizy koszowej o zaokrąglonym kształcie (model sferyczny lub łukowy), przedstawiony w widoku z boku na białym tle. Grafika prezentuje konstrukcję czaszy podzieloną na cztery segmenty poszycia w kolorze szarym z delikatnym prążkowaniem. Na schemacie naniesiono zielone linie wymiarowe z oznaczeniami literowymi: litera „P” wskazuje szerokość poszczególnych paneli górnych (wysięg/promień łuku), natomiast czarna dwustronna strzałka z literą „F” określa wysokość pionowej falbany wykończeniowej u dołu markizy. W lewym dolnym rogu widoczny jest czarny detal konstrukcyjny – przegubowy punkt zbiegu aluminiowych profili stelaża, umożliwiający promieniste rozłożenie ramion. Całość służy jako instrukcja pomiarowania produktu.

Wysokość pól markizy półokrągłej

wysięg markizy W (cm)	wymiar pola P od uszczelki do uszczelki (cm)	Ilość pól
50	24	3 POLA
60	29
70	34,5
80	40
90	45
100	50
110	41,5	4 POLA
120	45
130	49
140	52
150	56,5

Standardowa wysokość falbany F to 21cm

W przypadku falbany z nadrukiem wysokość falbany to 25cm.

Grafika przedstawia zestawienie pokazujące praktyczne zastosowanie oraz schemat techniczny trójpolowej, półokrągłej markizy koszowej z nadrukiem. Z lewej strony znajduje się zdjęcie elewacji budynku z czerwonej cegły, na której zamontowano szeregowo trzy granatowe markizy koszowe wykończone estetyczną, białą lamówką. Na środkowym polu każdego poszycia wykonano wyrazisty, biały nadruk reklamowy w postaci ozdobnego sygnetu z lwem oraz napisu KING ROYAL WELCOME. Pod zadaszeniami widoczne są fragmenty ciemnej stolarki otworowej oraz klasyczne, czarne kinkiety elewacyjne. Z prawej strony na białym tle umieszczono szary model 3D półokrągłej markizy koszowej, który służy jako schemat optymalnego rozmieszczenia elementów graficznych. Konstrukcja materiału składa się z trzech głównych paneli oraz dolnej falbany, na których naniesiono poglądowe, białe napisy REKLAMA. Poszczególne strefy znakowania zostały precyzyjnie oznaczone białymi cyframi w zielonych okręgach: numer 1 wskazuje najwyższy segment poszycia, numer 2 panel środkowy, numer 3 panel dolny, natomiast numer 4 oznacza przestrzeń roboczą na pionowej falbanie wykończeniowej. Całość stanowi czytelną instrukcję wizualną dla planowania ekspozycji marketingowej na tego typu zadaszeniach.

Nadruk na markizie

W przypadku nadruku na polu markizy, musi być on mniejszy min. o 5cm od wymiaru P z ww. tabeli.

Wysokość nadruku na falbanie falowanej to max. 14cm

Wysokość nadruku na falbanie prostej to max. 20cm.

Markiza koszowa półokrągła Dane Techniczne

• aluminiowa konstrukcja
• Kolor konstrukcji srebrny
(konstrukcja markizy koszowej może zostać polakierowana na inny odcień niż standardowy – za dopłatą oraz z wydłużonym czasem realizacji)
• poszycie markizy z tkaniny akrylowej lub poliestrowej
• tkaniny akrylowe waga ~300 g/m2
• tkaniny PVC plandekowe waga ~500g/m2
(dostępne tylko dla wersji nieskładanej)
• falbana prosta lub falowana
• wersja stała lub składana (za dopłatą)
