Markiza koszowa prosta Pomiar i Dane techniczne

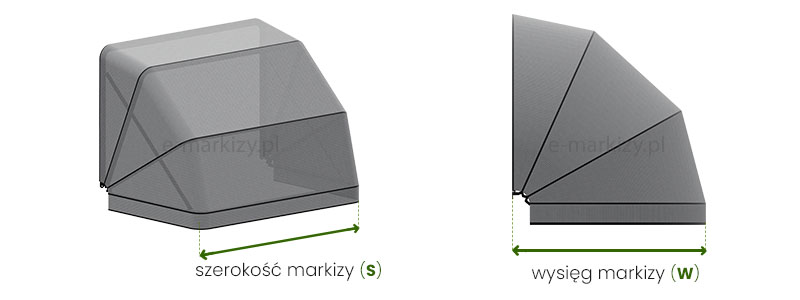

Markiza koszowa prosta pomiar szerokości i wysięgu ukazany na dwóch wizualizacjach markiz w szarym kolorze. Po lewej markiza ustawiona pod kątem, na której ukazano szerokość, prowadząc od płaszczyzn bocznych markizy przerywane linie w dół. Pomiędzy tymi liniami zamieszczono zieloną dwukierunkową strzałkę a pod nią napis "szerokość markizy (S)". Po prawej stronie na markizie widocznej od boku ukazano pomiar wysięgu, prowadząc przerywane linie w dół od przestrzeni mocowanej do ściany, do najdalej wysuniętego elementu konstrukcji z falbaną. Pomiędzy liniami umieszczono zieloną, dwukierunkową strzałkę, a pod nią napis "wysięg markizy (W)".

Markiza koszowa prosta pomiar

Markiza koszowa posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy koszowej przedstawiona jest na obrazku obok.

W markizie koszowej prostej (typ A) w wersji składanej, wysokość jest zawsze taka sama jak wysięg, nigdy nie możemy jej zmienić. Natomiast w wersji nieskładanej wysokość można regulować, jednak nie jest to przez nas zalecane.

DOSTĘPNE WYMIARY:
Szerokość: od 100 do 600cm
Wysięg: od 60 do 140cm

Markiza koszowa prosta Pomiar – Szczegóły

Markiza koszowa posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy koszowej przedstawiona jest na obrazku powyżej.

Budowa markizy prostej koszowej

Rysunek techniczny przedstawiający widok z boku (profil) markizy koszowej prostej w kolorze szarym. Na schemacie zaznaczono zielonymi liniami pomocniczymi kluczowe parametry konstrukcyjne. Pionowa i pozioma dwustronna strzałka definiują gabaryty markizy, opisane jako „wysięg (w)”. Konstrukcja składa się z czterech skośnych segmentów poszycia oraz dolnej, pionowej falbany. Punkty styku poszczególnych profili aluminiowych na zgięciach czaszy zostały wskazane liniami prowadzącymi do napisu „uszczelki” po prawej stronie grafiki. Całość zaprezentowana na białym tle, obrazująca proporcje i rozmieszczenie elementów uszczelniających w markizie o stałym promieniu.

Uszczelki markizy koszowej

Uszczelki (zaznaczone na obrazku) znajdują się między poszczególnymi segmentami tkaniny, zapewniając estetyczne wykończenie i dodatkową ochronę przed wodą lub kurzem.

Markizy do wysięgu 100cm posiadają 3 pola, a powyżej 100cm 4 pola.

Schemat techniczny markizy koszowej o zaokrąglonym kształcie (model sferyczny lub łukowy), przedstawiony w widoku z boku na białym tle. Grafika prezentuje konstrukcję czaszy podzieloną na cztery segmenty poszycia w kolorze szarym z delikatnym prążkowaniem. Na schemacie naniesiono zielone linie wymiarowe z oznaczeniami literowymi: litera „P” wskazuje szerokość poszczególnych paneli górnych (wysięg/promień łuku), natomiast czarna dwustronna strzałka z literą „F” określa wysokość pionowej falbany wykończeniowej u dołu markizy. W lewym dolnym rogu widoczny jest czarny detal konstrukcyjny – przegubowy punkt zbiegu aluminiowych profili stelaża, umożliwiający promieniste rozłożenie ramion. Całość służy jako instrukcja pomiarowania produktu.

Wysokość pól markizy prostej

wysięg markizy W (cm) wymiar pola P od uszczelki do uszczelki (cm) Ilość pól
50 24 3 POLA
60 29
70 34,5
80 40
90 45
100 50
110 41,5 4 POLA
120 45
130 49
140 52
150 56,5

Standardowa wysokość falbany F to 21cm

W przypadku falbany z nadrukiem wysokość falbany to 25cm.

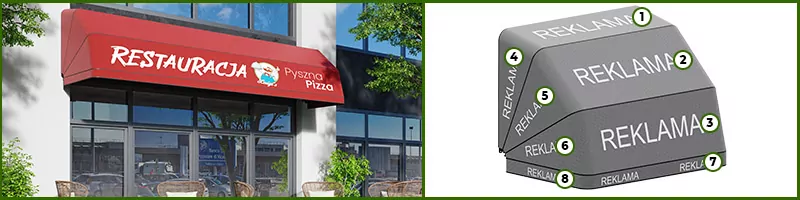

Nadruk na markizie

Nadruk na markizie

W przypadku nadruku na polu markizy, musi być on mniejszy min. o 5cm od wymiaru P z ww. tabeli.

Wysokość nadruku na falbanie falowanej to max. 14cm

Wysokość nadruku na falbanie prostej to max. 20cm.

Markiza koszowa prosta Dane Techniczne

Zdjęcie prezentuje efekt końcowy montażu trzech markiz koszowych na elewacji budynku wykonanej z jasnobrązowej cegły klinkierowej. Markizy o klasycznym, prostym kształcie zostały zainstalowane bezpośrednio nad otworami okiennymi. Poszycie markiz posiada wzór w pionowe pasy w kolorach kremowym i czerwonym, a dolna krawędź wykończona jest dekoracyjną, pofalowaną falbaną z lamówką. Konstrukcje są w pełni rozłożone, osłaniając okna przed słońcem. W tle widoczny jest fragment ogrodu z zieloną roślinnością pnącą się po ogrodzeniu oraz fragment sąsiedniego budynku.
• aluminiowa konstrukcja
• Kolor konstrukcji srebrny
(konstrukcja markizy koszowej może zostać polakierowana na inny odcień niż standardowy – za dopłatą oraz z wydłużonym czasem realizacji)
• poszycie markizy z tkaniny akrylowej lub poliestrowej
• tkaniny akrylowe waga ~300 g/m2
• tkaniny PVC plandekowe waga ~500g/m2
(dostępne tylko dla wersji nieskładanej)
• falbana prosta lub falowana
• wersja stała lub składana (za dopłatą)
