Markiza Mezzo MOL Pomiar i Dane Techniczne

Markiza Mezzo MOL Pomiar

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 360 do 1200cm
Wysięg: od 250 do 350cm

Wyceń markizę

Markiza Mezzo Mol – Dane Techniczne

Najpopularniejsza markiza stosowana w domkach jednorodzinnych. Ze względu na swoje wymiary pasuje na większość tarasów.
MEZZO to model markizy o dużych gabarytach. Konstrukcja jest odpowiednio wzmocniona. Jej wytrzymałość na duże obciążenia, pozwala na wykonanie markizy o szerokości nawet do 12m.
Wysięg maksymalny to 3,5m. Markiza Mezzo Mol występuje z napędem ręcznym lub elektrycznym. Kąt pochylenia markizy jest oczywiście w pełni regulowany.
Do markizy możemy opcjonalnie zamontować napęd elektryczny z automatyką i oświetlanie led. Ponadto markiza może być wyposażona za dopłatą w półkasetę (daszek ochronny).
W zależności od wymiarów, markiza jest zaopatrzona w od 2 do 5 ramion. W przypadku szerokości ponad 720 cm, markiza jest składana – dwuczęściowa.
Domyślnie ustawiony kąt nachylenia to 15° – zakres regulacji od 5 do 60°.

Kolory Konstrukcji Markizy

Markiza posiada 4 kolory konstrukcji w standardzie RAL do wyboru:
– 9016 (biały) | – 9006 (srebrny) | – antracyt

Zdjęcie przedstawia infografikę podzieloną na trzy pionowe panele, prezentującą wymiary i sposoby instalacji różnych elementów montażowych dla systemów osłonowych. Całość utrzymana jest w jasnej kolorystyce na białym tle. W lewym panelu znajduje się zdjęcie białego, aluminiowego wspornika ściennego. Naniesiono na nie szare strzałki wymiarowe, które wskazują, że całkowita wysokość elementu wynosi 13 cm, wysokość samej stopy montażowej to 7 cm, a szerokość górnej części uchwytu wynosi 6 cm. Wspornik ma charakterystyczny kształt litery L z gniazdem na belkę kwadratową w dolnej części. Środkowy panel prezentuje uchwyt sufitowy zamontowany na fragmencie jasnej belki nośnej. Na tym ujęciu zaznaczono wysokość wspornika wynoszącą 13,5 cm oraz jego szerokość górną wynoszącą 6,5 cm. Konstrukcja uchwytu obejmuje belkę od góry, co pozwala na montaż markizy do stropu. Prawy panel pokazuje zastosowanie elementu, którym jest uchwyt krokwiowy do markiz MOL. Widoczny jest długi, pionowy płaskownik o wysokości 40 cm i szerokości 10 cm, który jest przykręcony czterema śrubami do boku drewnianej krokwi dachowej. Do dolnej części tego płaskownika przytwierdzony jest standardowy wspornik ścienny, w którym osadzona jest pozioma belka konstrukcyjna markizy. Wszystkie trzy zdjęcia szczegółowo dokumentują parametry techniczne i wszechstronność systemu montażowego, umożliwiającego instalację markizy w różnych warunkach architektonicznych.

Mezzo – Sposoby Montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

Komponenty markizy Mezzo

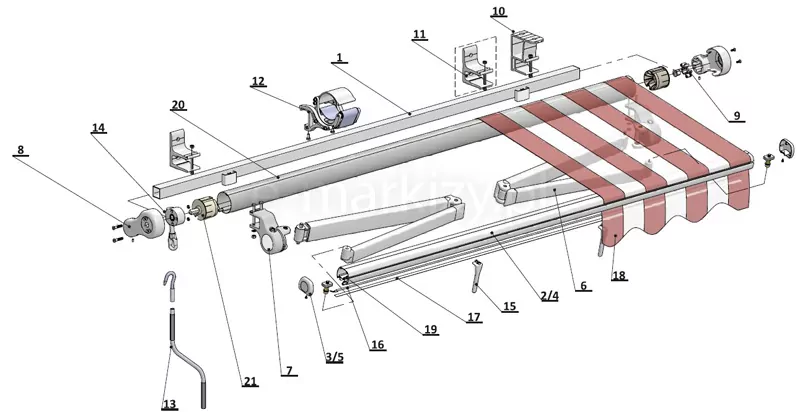

Rysunek techniczny w rzucie izometrycznym przedstawiający schemat rozłożonej konstrukcji markizy tarasowej z ponumerowanymi komponentami. Na białym tle widoczne są poszczególne części składowe: kwadratowy profil nośny (1), rura nawojowa materiału (20), tkanina markizowa w biało-czerwone pasy (18) oraz profil czołowy (2/4) z ozdobną falbaną. System obejmuje ramiona przegubowe (6), uchwyty montażowe ścienne i sufitowe (10, 11, 12) oraz mechanizm korbowy (13) z przekładnią (14, 21). Widoczne są również detale wykończeniowe, takie jak boczki osłonowe (8, 9), zaślepki profili (3/5), śruby regulacyjne i elementy łączące (7, 15, 16, 17, 19). Każdy element jest oznaczony cyfrą z podkreśleniem, co służy do identyfikacji części zamiennych lub instrukcji montażu.

1. Rura stalowa kwadratowa
2. Belka fronotwa Mezzo
3. Boki belki Mezzo
4. Belka frontowa Piano
5. Boki belki Piano
6. Ramiona
7. Wspornik ramion
8. Wspornik rury nawojowej
9. Holder z tuleją
10. Wspornik sufitowy z osłonką
11. Wspornik ścienny z osłonką
12. Wspornik centralny markizy
13. Korba
14. Przekładnia
15. Domykacz ramion
16. Taśma LED
17. Maskownica LED, zasilacz LED
18. Tkaniny
19. Linka PCW
20. Rura nawojowa
21. Czasza

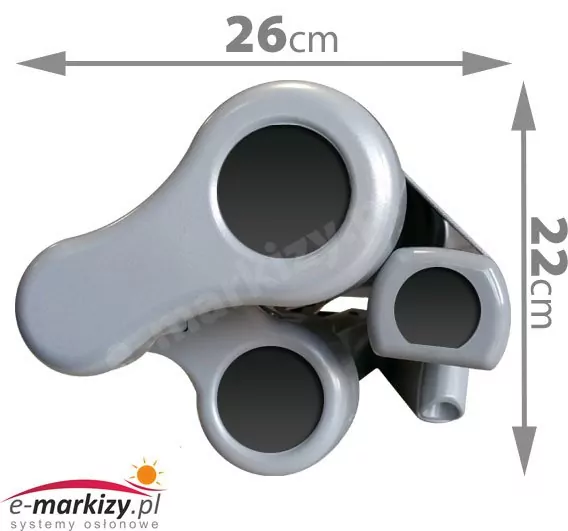

Grafika techniczna przedstawia rzut boczny profilu, jaki posiada markiza Mezzo po całkowitym złożeniu, co pozwala na ocenę jej kompaktowości. Na jasnoszarych elementach konstrukcyjnych, obejmujących uchwyt rury nawojowej oraz ramiona, naniesiono wymiary określające przestrzeń zajmowaną przez urządzenie. Szerokość złożonego mechanizmu wynosi 26 cm, natomiast jego wysokość to 22 cm, co zaznaczono za pomocą szarych strzałek wymiarowych. Widok ten precyzyjnie obrazuje, jak ściśle poszczególne podzespoły aluminiowego stelaża przylegają do siebie, minimalizując wystawanie markizy poza obrys ściany lub sufitu po zwinięciu materiału.

Wymiary złożonej markizy

•26x22cm

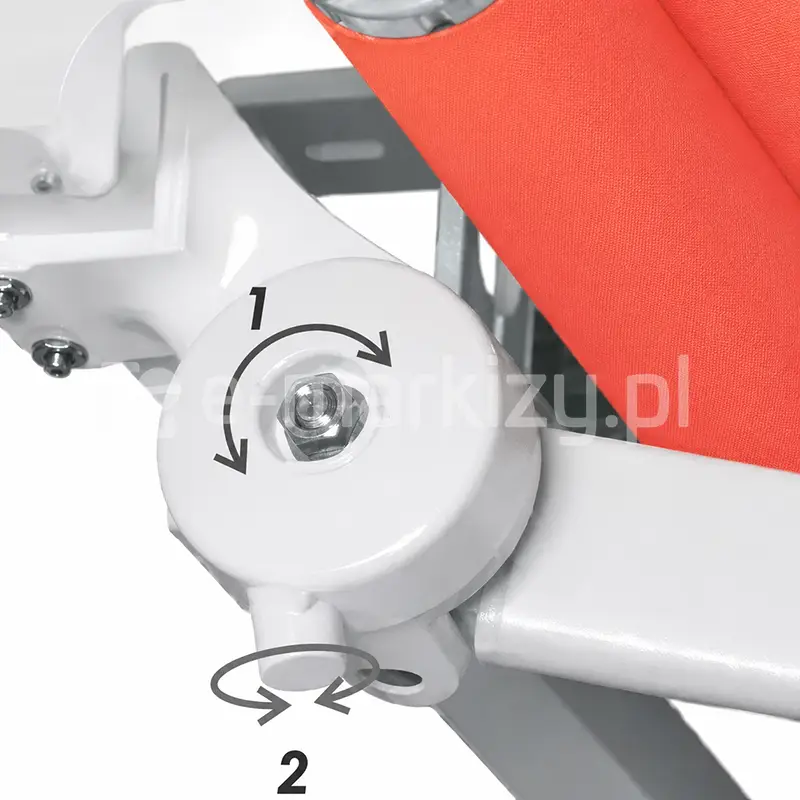

Zdjęcie prezentuje zbliżenie na mechanizm, w który wyposażona jest markiza Mezzo, służący do precyzyjnej regulacji kąta nachylenia ramion. Na białym elemencie konstrukcyjnym, będącym przegubem mocującym ramię do belki montażowej, naniesiono czarne strzałki pomocnicze z numerami. Cyfra 1 wskazuje śrubę blokującą, wokół której wyznaczono półkolisty zakres ruchu, natomiast cyfra 2 znajduje się przy śrubie regulacyjnej umieszczonej w dolnej części głowicy, z zaznaczonym kierunkiem obrotu. W tle widoczny jest fragment poszycia w kolorze pomarańczowym oraz stalowe elementy montażowe. Całość przedstawiona jest w sposób instruktażowy, obrazując prostotę obsługi systemu nachylenia ramion markizy.

Regulacja kąta pochyłu markizy Mezzo

WARIANT 1:
Poluzować śrubę #1, śrubą #2 ustawić wybrany kąt, dokręcić śrubę #1

WARIANT 2:
Poluzować boczną śrubę #1, śrubą #2 ustawić wybrany kąt za pomocą imbusa, dokręcić śrubę #1
Należy pamiętać aby w trakcie ustawiania kąta był ktoś do pomocy, ramiona powinny być w jednym prostym poziomie aby nie wygiąć śruby regulującej.

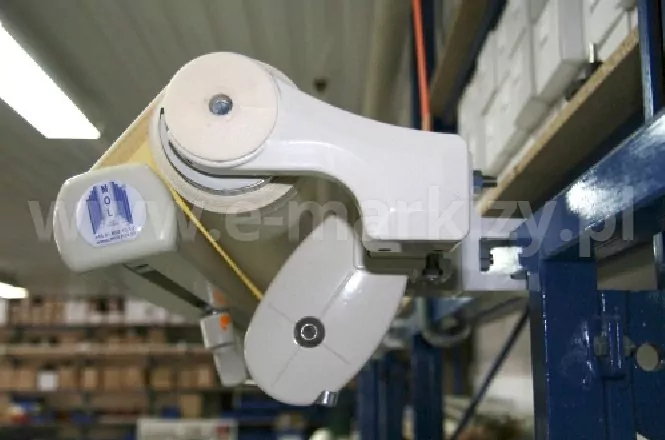

Zdjęcie prezentuje profil boczny złożonej konstrukcji, jaką charakteryzuje markiza Mezzo, zamontowanej na ekspozytorze w hali magazynowej. Na pierwszym planie widoczny jest masywny, aluminiowy uchwyt mocujący w kolorze białym, który integruje rurę nawojową z tkaniną oraz mechanizm ramion przegubowych. Ramiona w pozycji złożonej przylegają ściśle pod rurą z materiałem, co ukazuje kompaktowe wymiary osłony po całkowitym zwinięciu. Konstrukcja wsparta jest na stalowym profilu montażowym, a w tle widoczne są regały magazynowe oraz oświetlenie przemysłowe, co podkreśla techniczny charakter ekspozycji produktu.

Zbliżenie łączenia ramienia markizy Mezzo w kolorze białym z widocznym wewnątrz solidnym łańcuchem.

Techniczne zbliżenie prezentuje przegub ramienia, który posiada markiza Mezzo, wykonany z aluminium lakierowanego na kolor biały. W centralnym punkcie zdjęcia widoczny jest mechanizm napinający w postaci stalowego łańcucha Fleyera, który przebiega przez rolkę wewnątrz zgięcia ramienia. Konstrukcja ta zapewnia płynną pracę oraz odpowiednie napięcie tkaniny podczas rozkładania i składania osłony. Detal ukazuje solidne połączenie dwóch sekcji profilu ramienia, połączonych za pomocą sworznia, co gwarantuje wysoką wytrzymałość mechaniczną i stabilność całej konstrukcji tarasowej.
