Markiza Moderno MOL Pomiar i Dane Techniczne

Markiza Moderno MOL Pomiar

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 300 do 600cm
Wysięg: od 250 do 350cm

Wyceń markizę

Markiza Moderno Dane Techniczne

– wsporniki ścienne lub sufitowe w zależności od wybranej opcji, posiadają otwory w innym miejscu. Poniżej zdjęcia oraz wymiary:

Grafika techniczna przedstawiająca detale konstrukcyjne kasety markizy tarasowej oraz dwa rodzaje uchwytów montażowych. Po lewej stronie widoczny jest przekrój boczny aluminiowej, jasnoszarej kasety markizy w formie półotwartej, z widocznym mechanizmem przegubowym ramienia. Od boku kasety odchodzą dwie linie wskazujące na detale po prawej stronie. Górny detal to „Wspornik ścienny” – masywny element montażowy z dwoma pionowymi otworami na śruby w tylnej ściance, przeznaczony do mocowania do elewacji budynku. Dolny detal to „Wspornik sufitowy” – element o zbliżonym kształcie, posiadający dwa otwory montażowe w górnej, poziomej płaszczyźnie, co umożliwia montaż markizy do nadproża lub spodu balkonu. Wszystkie elementy są w kolorze srebrno-szarym o matowym wykończeniu.

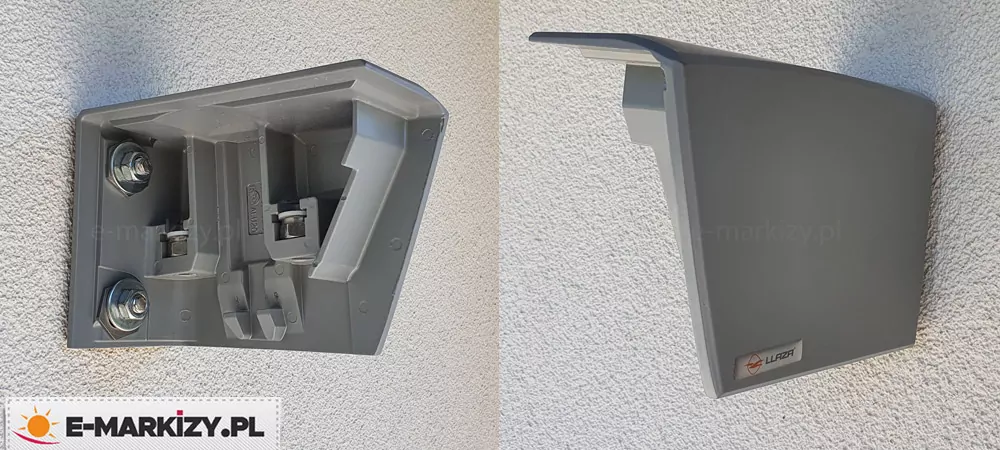

Zdjęcie przedstawia dwa ujęcia aluminiowego wspornika ściennego markizy tarasowej, zamontowanego na jasnej elewacji o strukturze baranka. Po lewej stronie widoczne jest wnętrze wspornika przymocowanego do ściany za pomocą dwóch solidnych śrub z podkładkami i nakrętkami, umieszczonych w pionowej osi elementu. Wewnętrzna konstrukcja wspornika posiada liczne żebrowania wzmacniające oraz specjalne gniazda i wypustki przeznaczone do stabilnego osadzenia mechanizmu markizy. Po prawej stronie znajduje się ujęcie tego samego wspornika z profilu, z założoną estetyczną osłoną maskującą w kolorze grafitowym. Osłona ma nowoczesny, lekko zaokrąglony kształt i całkowicie zakrywa elementy montażowe oraz wnętrze uchwytu, przylegając bezpośrednio do płaszczyzny ściany.
Rysunek techniczny prezentujący wymiary i specyfikację wspornika do montażu ściennego markizy tarasowej. W lewym górnym rogu znajduje się miniatura zamkniętej kasety markizowej o wymiarach 240 mm długości i 130 mm wysokości. Główny element grafiki to trójwymiarowy model jasnoszarego wspornika ściennego z naniesionymi zielonymi liniami wymiarowymi. Całkowita wysokość elementu wynosi 130 mm, a jego głębokość (wysunięcie od ściany) to 186 mm. Na tylnej ściance montażowej o szerokości 82 mm umieszczono dwa otwory na śruby w układzie pionowym, o rozstawie osiowym 52 mm w poziomie. Górny otwór znajduje się w odległości 28 mm od górnej krawędzi, natomiast odległość między osiami otworów wynosi 81 mm. W prawym górnym rogu widnieje czarny napis „montaż ścienny”. Wnętrze wspornika posiada profilowane gniazda techniczne do osadzenia mechanizmu rury nawojowej i ramion markizy.
Mocowanie ścienne
Rysunek techniczny przedstawiający wymiary wspornika do montażu sufitowego markizy oraz widok boczny zamkniętej kasety. W lewym górnym rogu znajduje się widok boczny grafitowej kasety Moderno o wymiarach 240 mm szerokości i 130 mm wysokości. Główną część grafiki zajmuje trójwymiarowy model szarego wspornika sufitowego z naniesionymi liniami wymiarowymi. Całkowita wysokość wspornika wynosi 130 mm. Górna płaszczyzna montażowa ma całkowitą głębokość 186 mm, na której rozmieszczono dwa otwory montażowe: pierwszy w odległości 112 mm od przedniej krawędzi, a drugi w odległości 28 mm od pierwszego. Szerokość górnej części mocującej wynosi 82 mm, z rozstawem osiowym otworów wynoszącym 52 mm. W prawym górnym rogu widnieje napis „montaż sufitowy”. Konstrukcja wspornika posiada wewnętrzne wypustki stabilizujące mechanizm markizy.
Mocowanie sufitowe

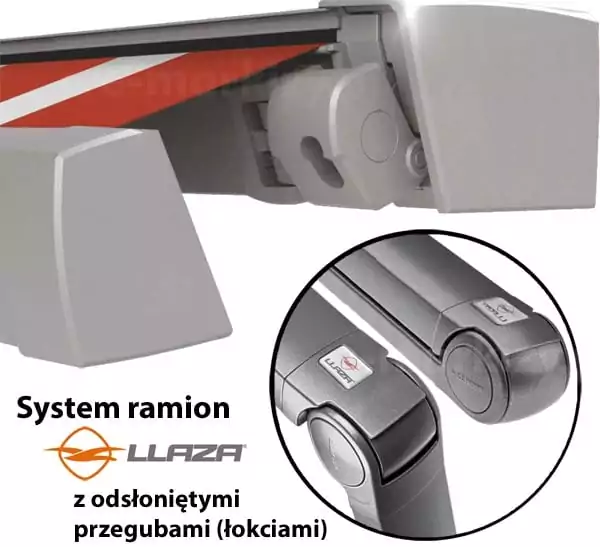

Grafika techniczna prezentująca system ramion markizy tarasowej marki LLAZA. W górnej części zdjęcia widoczny jest profil boczny jasnoszarej, otwartej kasety Moderno, z której wysuwa się poszycie markizy w biało-czerwone pasy. Pod kasetą wyeksponowano masywny, aluminiowy przegub ramienia (tzw. bark) łączący profil czołowy z konstrukcją nośną. W dolnej części, po prawej stronie, w okrągłym powiększeniu przedstawiono detal „systemu ramion z odsłoniętymi przegubami (łokciami)”. Widoczne są dwa ramiona przegubowe w kolorze grafitowym o nowoczesnym designie. Przeguby charakteryzują się precyzyjnym wykończeniem z widocznymi logo producenta LLAZA na górnej części profilu. Całość konstrukcji jest przedstawiona na białym tle, podkreślając techniczne aspekty budowy mechanizmu.

Cechy charakterystyczne markizy Moderno

– Opatentowany system ramion firmy LLaza z jedynymi na świecie całkowicie osłoniętymi przegubami (łokciami)
– Zintegrowane oświetlenie LED w kasecie lub ramionach
