Markiza Piano MOL Pomiar i Dane Techniczne

Markiza Piano MOL Pomiar

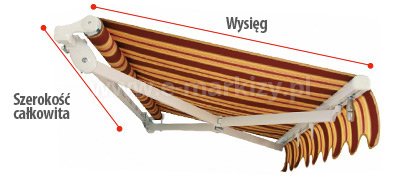

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 240 do 480cm
Wysięg: od 150 do 250cm

Wyceń markizę

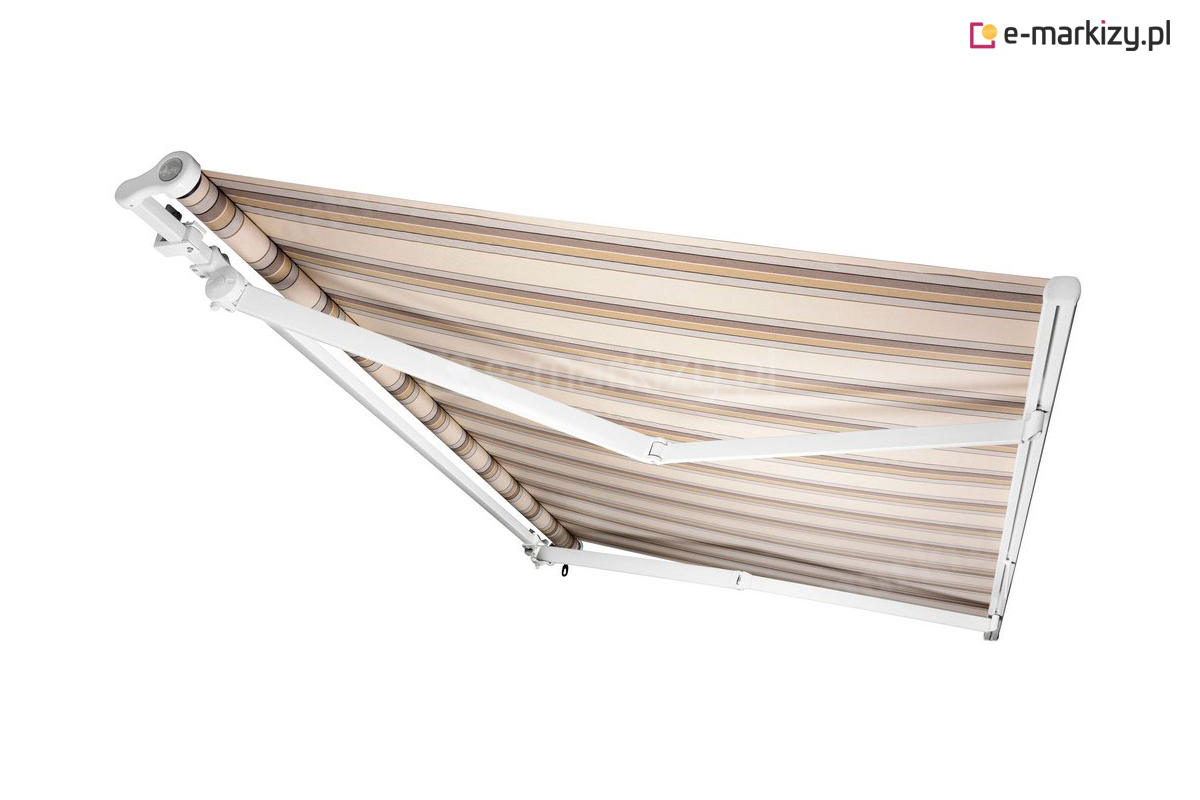

Markiza Piano Mol – Dane Techniczne

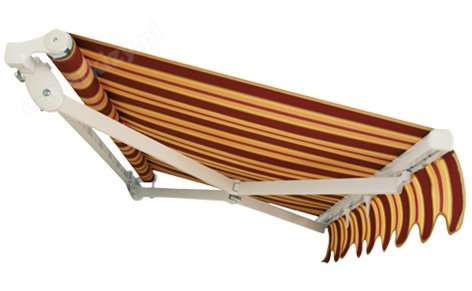

Markiza tarasowa Piano Mol jest lekka – najmniejsza markiza na belce kwadratowej w kolekcji Symfonia firmy MOL.
Po dostawie do klienta jest już skręcona i gotowa do montażu.
Do markizy możemy opcjonalnie zamontować napęd elektryczny z automatyką, czujnikiem wiatru i wstrząsów oraz oświetlanie led.
Ponadto markiza może być wyposażona za dopłatą w półkasetę (daszek ochronny zwiniętej markizy).
W standardzie dostępne opcje: napęd ręczny, montaż ścienny, tkanina z kolekcji podstawowej oraz falbana w kolorze tkaniny.
Opcje te można dostosować w konfiguratorze na stronie produktu.
Markiza zaopatrzona jest w 2 ramiona. Cechą wyróżniającą jest montaż konstrukcji na dwóch skrajnych wspornikach.
Domyślnie ustawiony kąt nachylenia markizy to 15° – zakres regulacji od 5 do 60°.

Zdjęcie przedstawia schemat techniczny oraz warianty kolorystyczne markizy piano MOL na białym, jednolitym tle. Głównym elementem grafiki jest markiza piano MOL z rozwiniętym poszyciem w kolorze bordowym lub ciemnoczerwonym, zakończonym ozdobną falbaną o falistym brzegu. Konstrukcja markizy jest przedstawiona w kolorze białym, z wyraźnie zaznaczonymi ramionami przegubowymi podtrzymującymi materiał oraz belką frontową. Na elementach konstrukcyjnych naniesiono zielone okrągłe znaczniki z numerami od jeden do trzy, wskazujące kluczowe komponenty techniczne systemu. Po prawej stronie grafiki znajdują się trzy kwadratowe próbki kolorów opisane jako Biały, Srebrny oraz Antracyt, reprezentujące dostępne wybarwienia stelaża. Próbka biała jest czystym kwadratem, srebrna ma odcień jasnoszary, natomiast antracytowa jest ciemnoszara, niemal czarna. W lewym dolnym rogu widnieje duży napis w języku polskim informujący o trzech kolorach konstrukcji dostępnych bez dopłaty, podkreślony cienką zieloną linią poziomą. Całość ma charakter informacyjny i sprzedażowy, skupiając się na detalach budowy i personalizacji produktu markiza piano MOL.

Kolory Konstrukcji Markizy

Markiza posiada 3 kolory konstrukcji w standardzie RAL do wyboru:
– 9016 (biały) | – 9006 (srebrny) | – antracyt

Zdjęcie przedstawia infografikę podzieloną na trzy pionowe panele, prezentującą wymiary i sposoby instalacji różnych elementów montażowych dla systemów osłonowych. Całość utrzymana jest w jasnej kolorystyce na białym tle. W lewym panelu znajduje się zdjęcie białego, aluminiowego wspornika ściennego. Naniesiono na nie szare strzałki wymiarowe, które wskazują, że całkowita wysokość elementu wynosi 13 cm, wysokość samej stopy montażowej to 7 cm, a szerokość górnej części uchwytu wynosi 6 cm. Wspornik ma charakterystyczny kształt litery L z gniazdem na belkę kwadratową w dolnej części. Środkowy panel prezentuje uchwyt sufitowy zamontowany na fragmencie jasnej belki nośnej. Na tym ujęciu zaznaczono wysokość wspornika wynoszącą 13,5 cm oraz jego szerokość górną wynoszącą 6,5 cm. Konstrukcja uchwytu obejmuje belkę od góry, co pozwala na montaż markizy do stropu. Prawy panel pokazuje zastosowanie elementu, którym jest uchwyt krokwiowy do markiz MOL. Widoczny jest długi, pionowy płaskownik o wysokości 40 cm i szerokości 10 cm, który jest przykręcony czterema śrubami do boku drewnianej krokwi dachowej. Do dolnej części tego płaskownika przytwierdzony jest standardowy wspornik ścienny, w którym osadzona jest pozioma belka konstrukcyjna markizy. Wszystkie trzy zdjęcia szczegółowo dokumentują parametry techniczne i wszechstronność systemu montażowego, umożliwiającego instalację markizy w różnych warunkach architektonicznych.

Piano – Sposoby Montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

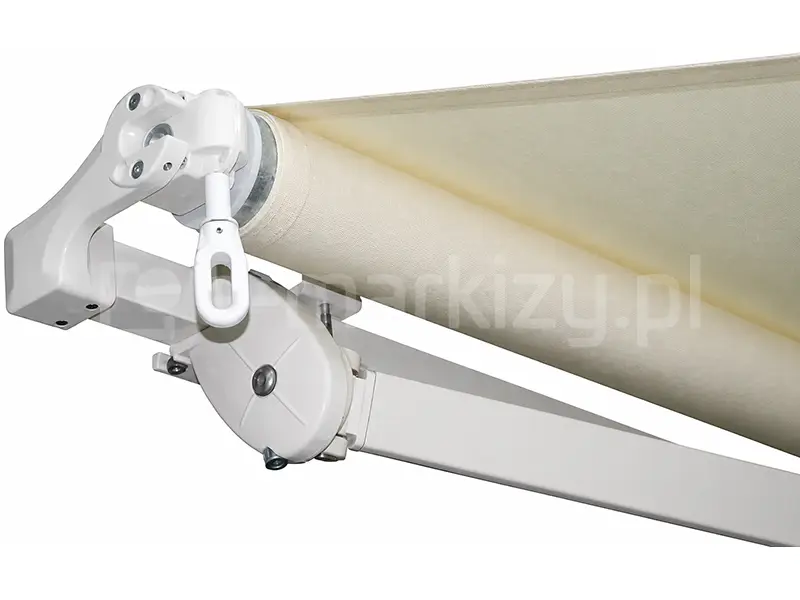

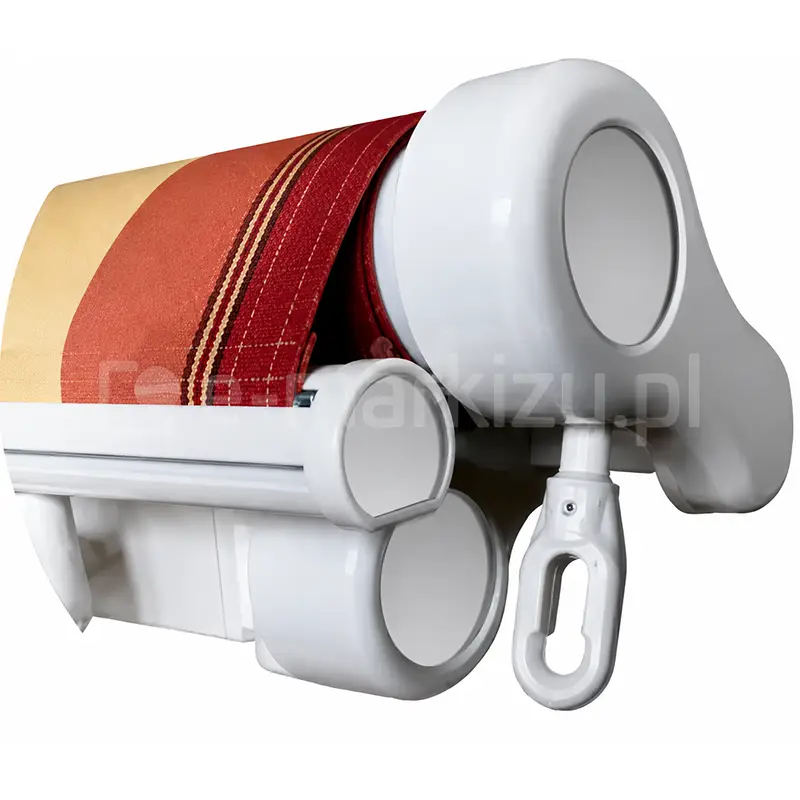

Komponenty markizy Piano

Rysunek techniczny w rzucie izometrycznym przedstawiający schemat rozłożonej konstrukcji markizy tarasowej z ponumerowanymi komponentami. Na białym tle widoczne są poszczególne części składowe: kwadratowy profil nośny (1), rura nawojowa materiału (20), tkanina markizowa w biało-czerwone pasy (18) oraz profil czołowy (2/4) z ozdobną falbaną. System obejmuje ramiona przegubowe (6), uchwyty montażowe ścienne i sufitowe (10, 11, 12) oraz mechanizm korbowy (13) z przekładnią (14, 21). Widoczne są również detale wykończeniowe, takie jak boczki osłonowe (8, 9), zaślepki profili (3/5), śruby regulacyjne i elementy łączące (7, 15, 16, 17, 19). Każdy element jest oznaczony cyfrą z podkreśleniem, co służy do identyfikacji części zamiennych lub instrukcji montażu.

1. Rura stalowa kwadratowa
2. Belka fronotwa Mezzo
3. Boki belki Mezzo
4. Belka frontowa Piano
5. Boki belki Piano
6. Ramiona
7. Wspornik ramion
8. Wspornik rury nawojowej
9. Holder z tuleją
10. Wspornik sufitowy z osłonką
11. Wspornik ścienny z osłonką
12. Wspornik centralny markizy
13. Korba
14. Przekładnia
15. Domykacz ramion
16. Taśma LED
17. Maskownica LED, zasilacz LED
18. Tkaniny
19. Linka PCW
20. Rura nawojowa
21. Czasza

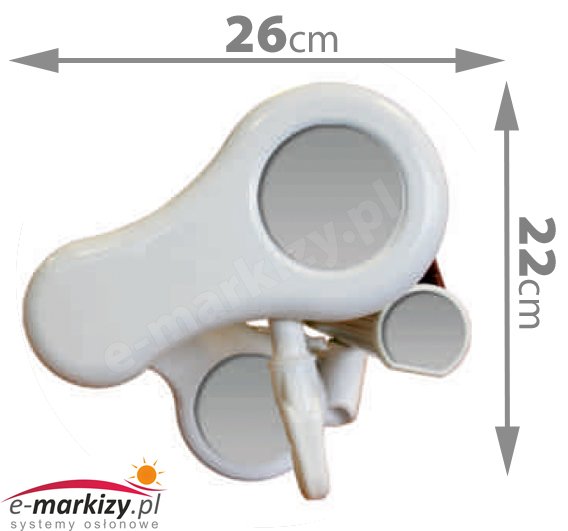

Biały, plastikowy element mechanizmu markizy o obłym kształcie, przedstawiony na jasnym tle. Produkt posiada zintegrowane, okrągłe otwory montażowe z widocznymi szarymi wypełnieniami. Na zdjęciu naniesiono szare strzałki wymiarowe określające gabaryty zewnętrzne elementu: szerokość całkowita wynosi 26 cm, natomiast wysokość całkowita to 22 cm. Konstrukcja wykazuje gładkie wykończenie krawędzi oraz widoczne fragmenty wewnętrznych trzpieni mocujących u dołu i z boku osłony.

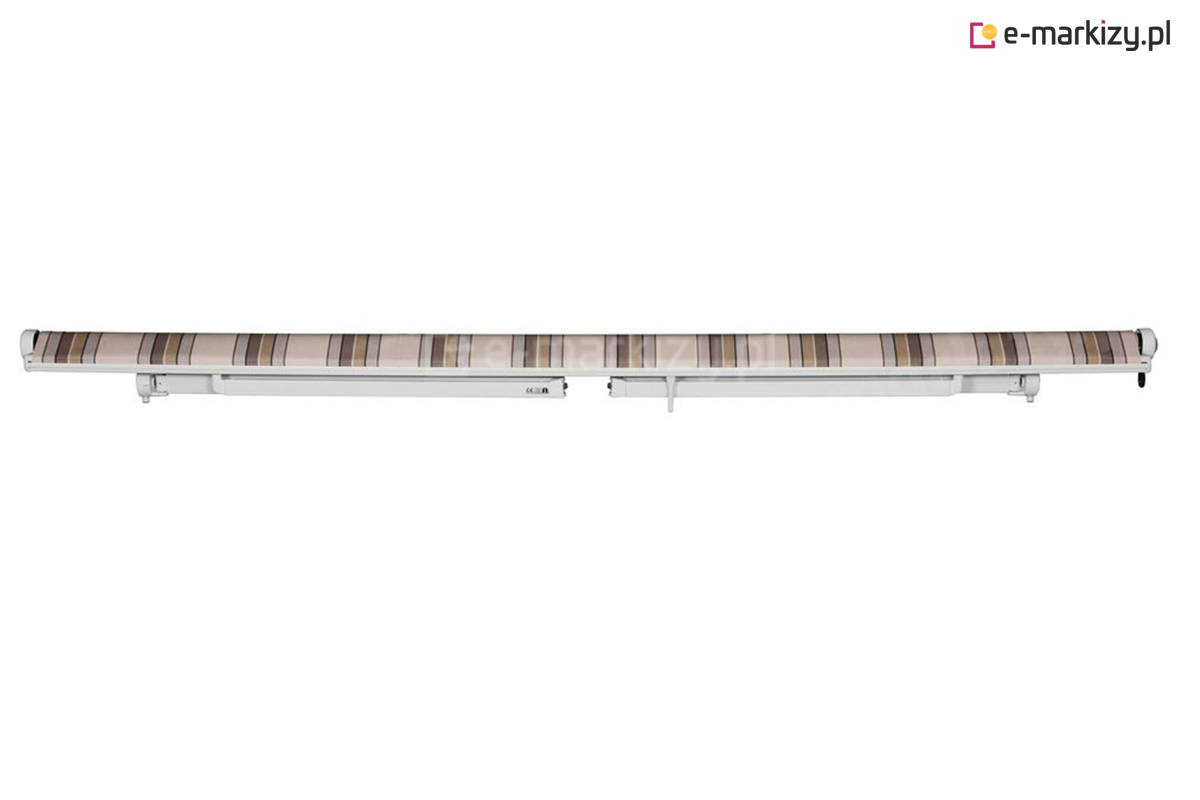

Wymiary złożonej markizy

•26x22cm
