Markiza Tremolo MOL Pomiar i Dane Techniczne

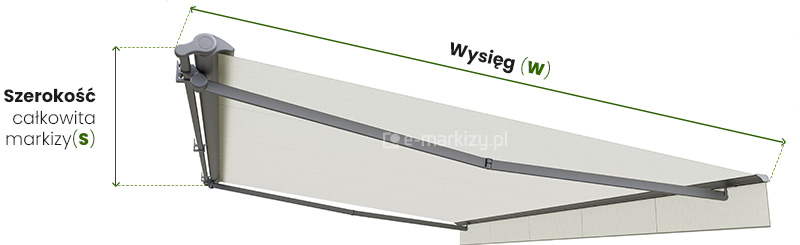

Markiza Tremolo MOL pomiar szerokości i wysięgu przedstawiony na rozwiniętej w pełni markizie z antracytową konstrukcją i jasnoszarym poszyciem umieszczoną na białym tle. Po lewej stronie umieszczona zielona dwukierunkowa strzałka, obok której umieszczono napis "Szerokość całkowita markizy (s)". W górnej części nad poszyciem umieszczona kolejna zielona dwukierunkowa strzałka z umieszczonym nad nim napisem "wysięg (w)".

Markiza Tremolo MOL posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm, norma produkcyjna przewiduje tolerancję wymiarów szerokości -/+ 2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 200 do 720cm
Wysięg: od 150 do 350cm

Markiza Tremolo MOL Pomiar – Szczegóły

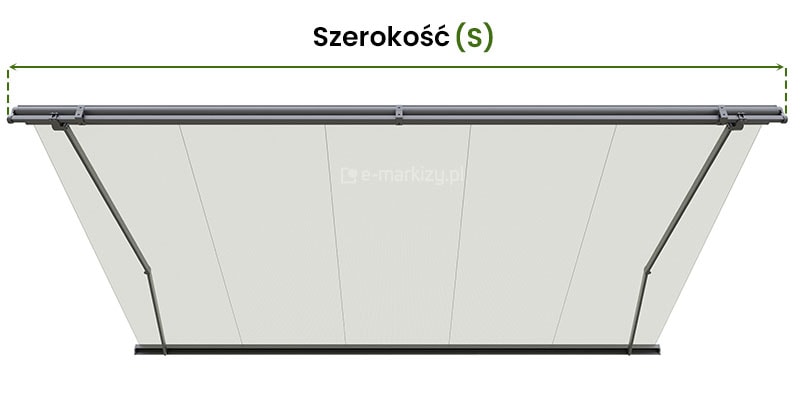

Markiza Tremolo MOL pomiar szerokości przedstawiony na w pełni rozwiniętej osłonie widocznej od strony mocowania do ściany. Pomiędzy krawędziami zewnętrznymi osłon bocznych markizy, od których poprowadzono w górę dwie przerywane linie, umieszczona została dwukierunkowa zielona strzałka. W centralnej części nad strzałką umieszczono napis "szerokość (s)".

Szerokość Markizy Tarasowej

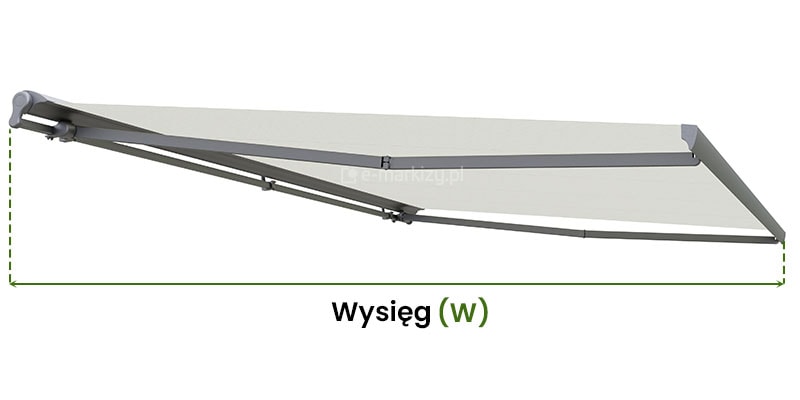

Markiza Tremolo MOL pomiar wysięgu markizy oznaczony na w pełni rozwiniętej osłonie z antracytową konstrukcją i jasnym poszyciem, poprzez dwie linie przerywane poprowadzone od skraju mocowania markizy do ściany oraz od skraju belki przedniej. Pomiędzy tymi przerywanymi liniami umieszczona została dwukierunkowa zielona strzałka, a pod nią napis "wysięg (W)".

Wysięg Markizy Tarasowej

Markiza Tremolo MOL Dane Techniczne

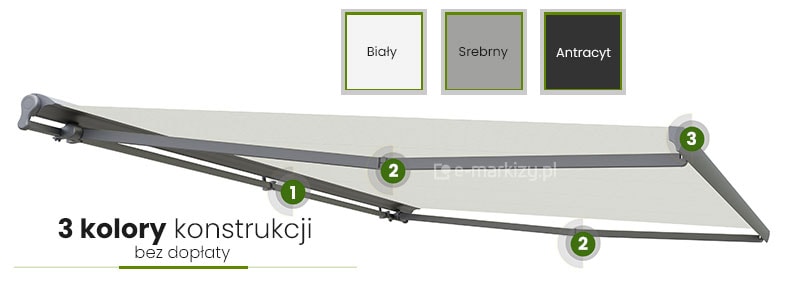

Grafika techniczna przedstawiająca rozłożoną markizę tarasową o konstrukcji w kolorze ciemnoszarym (antracytowym) z jasnym poszyciem. Na elementach konstrukcyjnych umieszczono zielone znaczniki z cyframi: numer 1 przy rurze nawojowej, numer 2 przy przegubach ramion oraz numer 3 przy uchwycie mocującym. W górnej części obrazu znajdują się trzy kwadratowe próbniki kolorów ramy z podpisami w języku polskim: Biały, Srebrny oraz Antracyt. W lewym dolnym rogu widnieje napis: „3 kolory konstrukcji bez dopłaty” podkreślony zieloną linią. Całość prezentowana jest na białym tle.

Kolory konstrukcji markizy

Markiza posiada 3 kolory konstrukcji w standardzie RAL do wyboru:
– 9016 (biały) | – 9006 (srebrny) | – antracyt

Zdjęcie przedstawia infografikę podzieloną na trzy pionowe panele, prezentującą wymiary i sposoby instalacji różnych elementów montażowych dla systemów osłonowych. Całość utrzymana jest w jasnej kolorystyce na białym tle. W lewym panelu znajduje się zdjęcie białego, aluminiowego wspornika ściennego. Naniesiono na nie szare strzałki wymiarowe, które wskazują, że całkowita wysokość elementu wynosi 13 cm, wysokość samej stopy montażowej to 7 cm, a szerokość górnej części uchwytu wynosi 6 cm. Wspornik ma charakterystyczny kształt litery L z gniazdem na belkę kwadratową w dolnej części. Środkowy panel prezentuje uchwyt sufitowy zamontowany na fragmencie jasnej belki nośnej. Na tym ujęciu zaznaczono wysokość wspornika wynoszącą 13,5 cm oraz jego szerokość górną wynoszącą 6,5 cm. Konstrukcja uchwytu obejmuje belkę od góry, co pozwala na montaż markizy do stropu. Prawy panel pokazuje zastosowanie elementu, którym jest uchwyt krokwiowy do markiz MOL. Widoczny jest długi, pionowy płaskownik o wysokości 40 cm i szerokości 10 cm, który jest przykręcony czterema śrubami do boku drewnianej krokwi dachowej. Do dolnej części tego płaskownika przytwierdzony jest standardowy wspornik ścienny, w którym osadzona jest pozioma belka konstrukcyjna markizy. Wszystkie trzy zdjęcia szczegółowo dokumentują parametry techniczne i wszechstronność systemu montażowego, umożliwiającego instalację markizy w różnych warunkach architektonicznych.

Tremolo – Sposoby Montażu

1. Montaż markizy do ściany
~~2. Montaż markizy do sufitu~~ – Markiza nie posiada opcji montażu do sufitu
3. Montaż markizy do krokwi dachowej

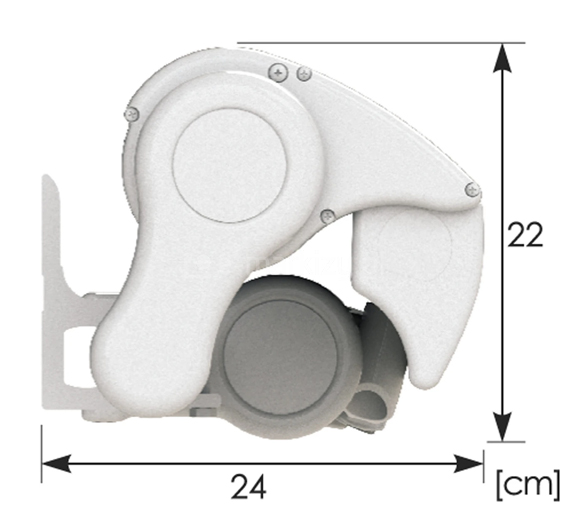

Schemat techniczny przedstawiający przekrój boczny zamkniętej kasety markizy tarasowej w kolorze białym. Na rysunku naniesiono wymiary zewnętrzne obudowy wyrażone w centymetrach: wysokość kasety wynosi 22 cm, natomiast jej głębokość (szerokość całkowita po złożeniu) to 24 cm. Grafikę uzupełniają strzałki wymiarowe wskazujące skrajne punkty konstrukcji oraz widoczne elementy montażowe i śruby scalające profil kasety.

Wymiary złożonej markizy

•24x22cm
