Markizoleta 120 Aluprof Pomiar i Dane Techniczne

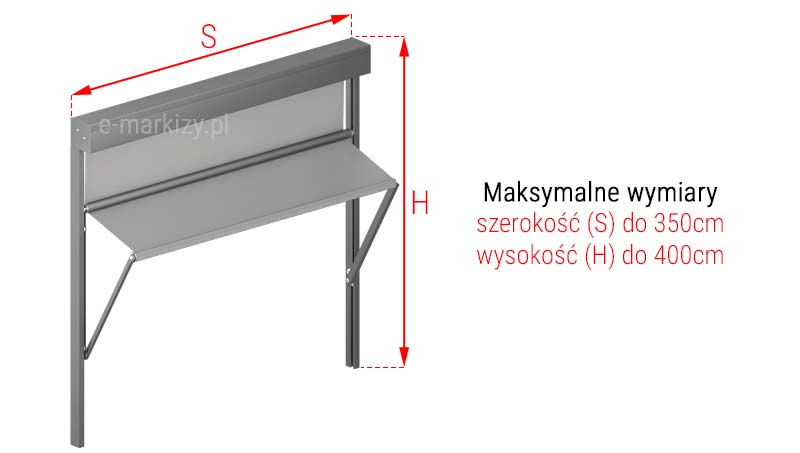

Markizoroleta 120 Aluprof Pomiar

S=Szerokość markizorolety (od 58 do 350cm)
H=Wysokość systemu (od 100 do 400cm)
W=Wysięg ramienia markizolety (do 63cm)

Markizoleta 120 Aluprof pomiar

Szerokość S – jest to zewnętrzna skrajna szerokość kasety i prowadnic po obrysie. Opcjonalnie, w razie potrzeby możemy podać również szerokość między stopkami prowadnic (należy to wyraźnie zaznaczyć podczas zamówienia)
Wysokość H – jest to zewnętrzna skrajna wysokość całej markizolety – czyli prowadnic łącznie z kasetą (wymiary kaset i inne dane można znaleźć w zakładce dane techniczne)
Ramię W – Specjalne ramię tworzące kąt pochylenia 90°-135°

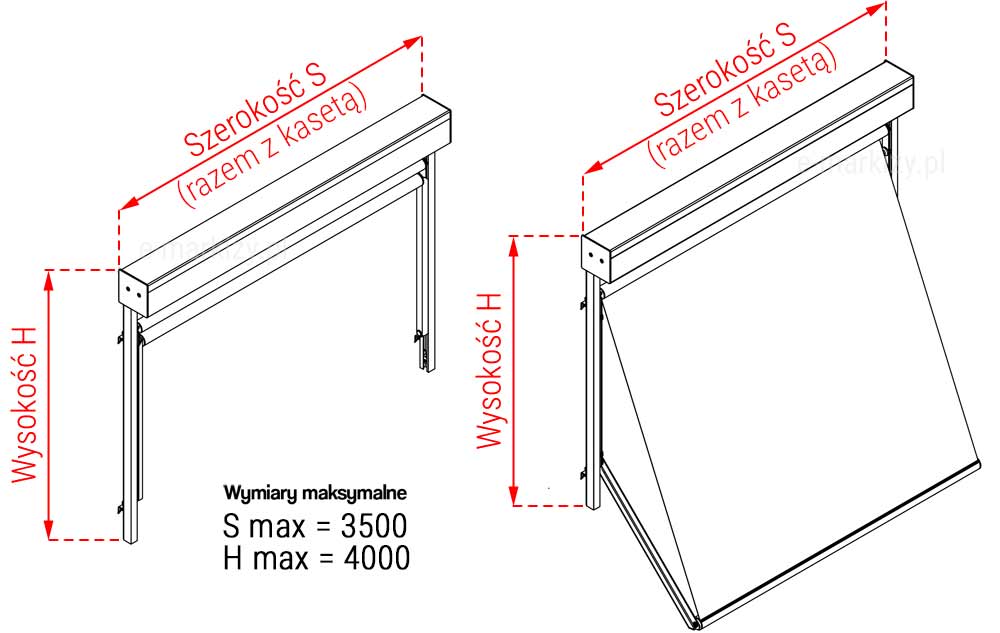

Rysunek techniczny przedstawia schematyczne wytyczne dotyczące pomiaru systemu markizoleta 120 aluprof, zilustrowane na dwóch rzutach aksonometrycznych konstrukcji. Na obu schematach zaznaczono czerwonymi liniami wymiarowymi kluczowe parametry: szerokość S, opisaną jako szerokość razem z kasetą, oraz wysokość całkowitą oznaczoną literą H. Lewy rysunek ukazuje konstrukcję z całkowicie zwiniętym poszyciem, natomiast prawy prezentuje markizoletę w pozycji z odchylonymi ramionami, co obrazuje funkcjonalność daszka. W dolnej części grafiki umieszczono dane techniczne dotyczące wymiarów maksymalnych, zgodnie z którymi maksymalna szerokość S wynosi 3500 mm, a maksymalna wysokość H to 4000 mm. Całość służy jako instrukcja prawidłowego określenia gabarytów osłony przeciwsłonecznej przed jej zamówieniem i montażem.

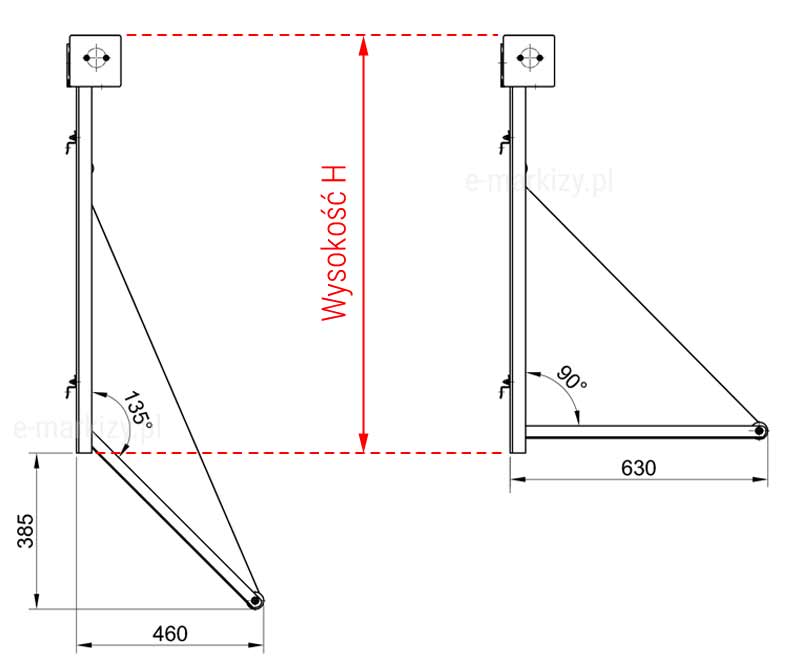

Rysunek techniczny przedstawia schematyczne widoki boczne systemu markizoleta 120 aluprof, ilustrujące geometrię pracy ramion w dwóch różnych pozycjach kątowych. Centralnym elementem grafiki jest pionowa linia wymiarowa określająca wysokość całkowitą H, rozpiętą między kasetą a dolnym punktem obrotu ramienia. Lewy schemat obrazuje ramię odchylone pod kątem 135 stopni względem prowadnicy, co skutkuje wysięgiem poziomym o długości 460 mm oraz obniżeniem belki dolnej o 385 mm poniżej punktu obrotu. Prawy schemat przedstawia ramię ustawione prostopadle do prowadnicy pod kątem 90 stopni, co przekłada się na maksymalny wysięg poziomy wynoszący 630 mm. Oba rzuty boczne precyzyjnie dokumentują zakres ruchu i parametry techniczne niezbędne do prawidłowego montażu i zaplanowania wolnej przestrzeni przed oknem dla systemu markizoleta 120.

Markizoroleta 120 Dane Techniczne

Wizualizacja aksonometryczna przedstawia rozstrzelony widok głównych komponentów składowych systemu markizoleta 120, ułatwiający identyfikację poszczególnych części konstrukcyjnych. W górnej części schematu widoczna jest główna kaseta osłonowa w kolorze antracytowym oraz przypisane do niej klipy montażowe wraz z elementami kotwiącymi. Poniżej kasety wyeksponowano belkę górną, na którą nawinięta jest tkanina, oraz belkę dolną stanowiącą obciążenie poszycia. Po obu stronach konstrukcji umieszczono pionowe prowadnice listwowe oraz ruchome ramiona, które łączą się z profilami bocznymi za pomocą dedykowanych uchwytów i śrub. Całość grafiki precyzyjnie opisuje budowę markizoleta 120, wskazując na wzajemne powiązania mechaniczne między kasetą, prowadnicami a systemem odchylania materiału.

Markizoroleta 120 Aluprof – Komponenty

– klipy montażowe
– belka górna
– belka dolna
– ramię markizolety
– prowadnica listwowa

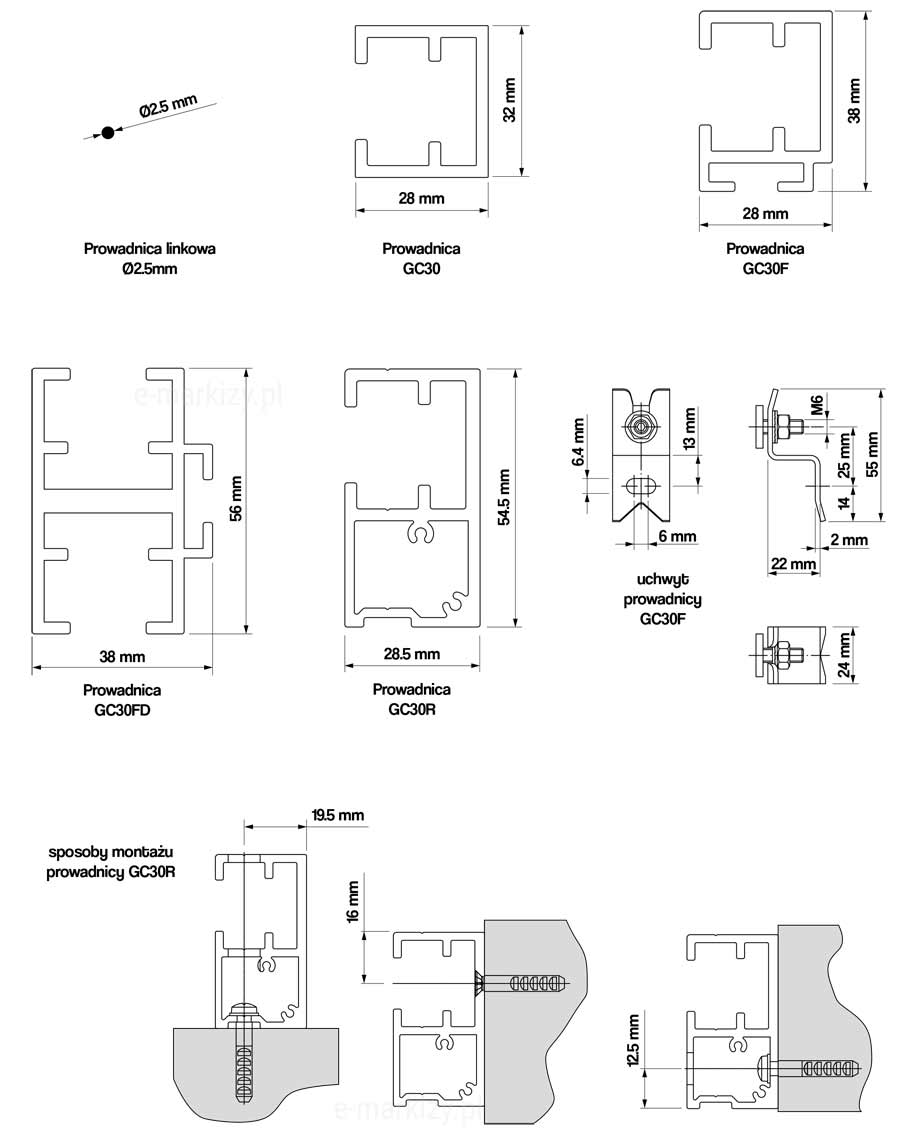

Przekroje elementów markizolety

– Kaseta przekrój
– klip montażowy
– belka dolna
– prowadnica GC30
– prowadnica GC30F
– prowadnica GC30FD
– prowadnica GC30R
– rura nawojowa ocynkowana

Sposoby montażu prowadnicy GC30R

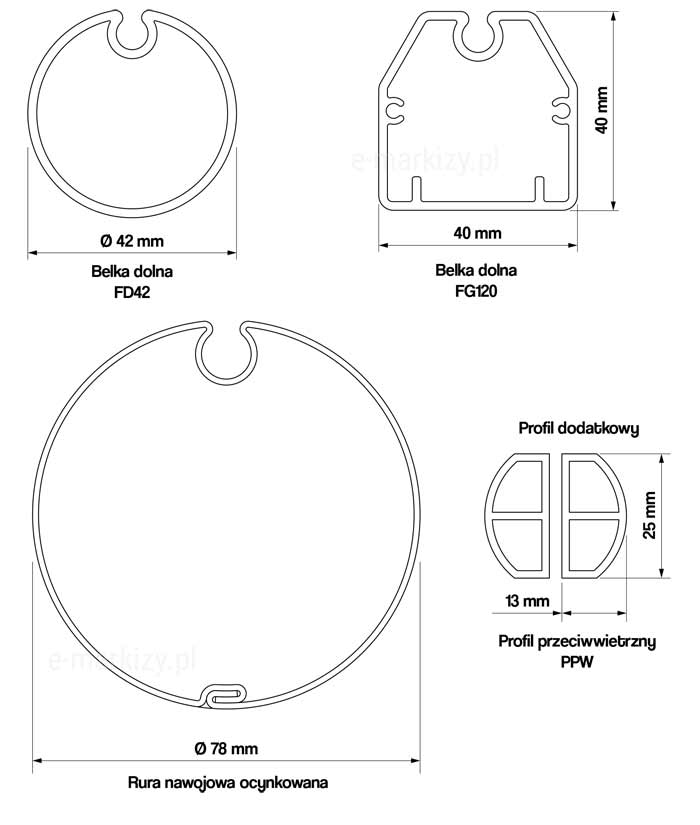

Przekroje

– belka dolna Fi42 mm
– profil przeciwwietrzny PPW
– rura nawojowa ocynkowana Fi78 m

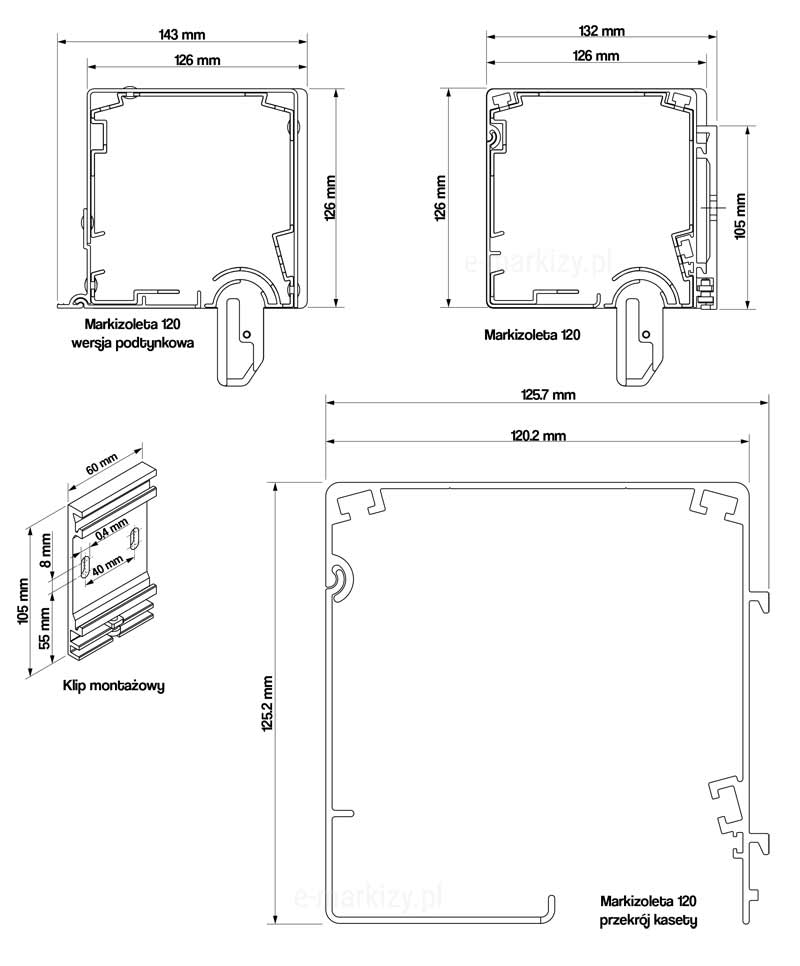

Markizoleta 120 przekrój kasety

– Kaseta zwykła

– Kaseta podtynkowa

Markizoleta 120 – Kąt pochyłu regulowany

Max. wysięg ramienia: 63cm

Uchwyty Samonośne

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

Typ A

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

Typ B

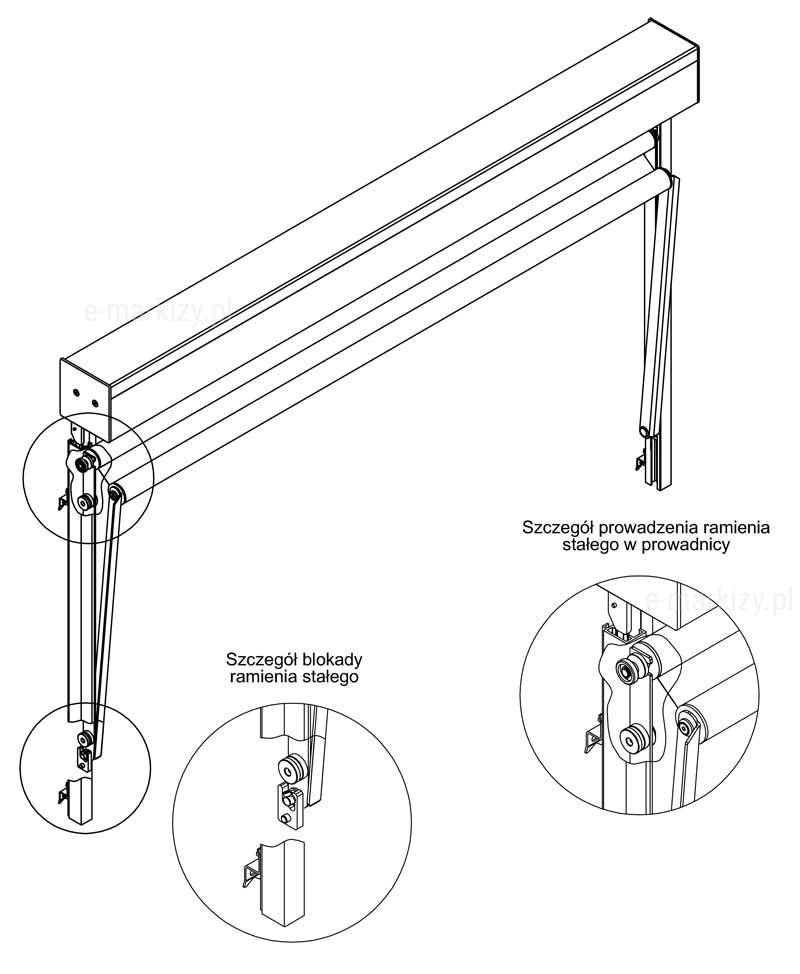

Rysunek techniczny przedstawia szczegółową budowę mechaniczną oraz detale konstrukcyjne systemu markizoleta 120 na schemacie aksonometrycznym. Główna ilustracja ukazuje kasetę z wysuniętą częścią tkaniny oraz ramiona boczne, a kluczowe punkty mechanizmu zostały wyróżnione w powiększeniu za pomocą okręgów. W dolnej lewej części znajduje się zbliżenie opisane jako szczegół blokady ramienia stałego, prezentujące element blokujący zamontowany wewnątrz prowadnicy pionowej. Po prawej stronie umieszczono detal opisany jako szczegół prowadzenia ramienia stałego w prowadnicy, który obrazuje punkt obrotu i połączenie ramienia z wózkiem jezdnym poruszającym się wzdłuż profilu bocznego. Całość grafiki w precyzyjny sposób dokumentuje sposób działania ruchomych komponentów markizoleta 120, odpowiedzialnych za stabilne prowadzenie materiału oraz funkcję odchylania daszka.

• Szczegół elementu łączenia kasety z prowadnicą

• Szczegół blokady ramienia stałego

• Szczegół prowadzenia ramienia stałego w prowadnicy

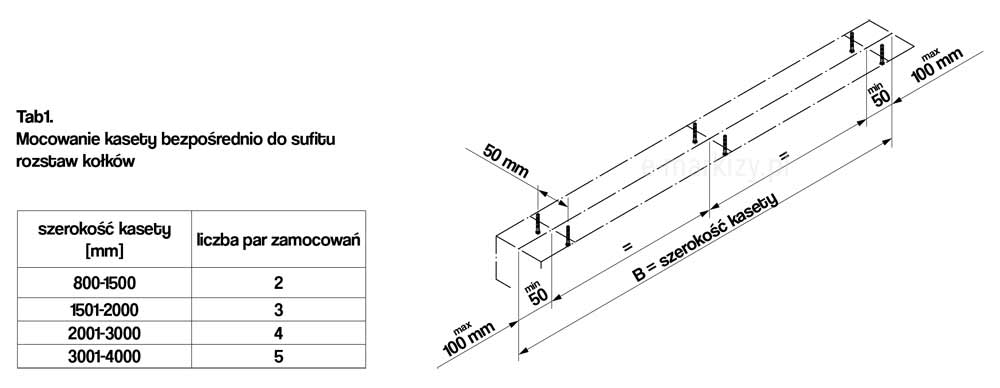

Rysunek techniczny przedstawia schematyczny rozstaw kołków przy montażu kasety systemu markizoleta 120 bezpośrednio do sufitu. Po lewej stronie znajduje się tabela informująca o wymaganej liczbie par zamocowań w zależności od szerokości kasety: dla wymiaru 800–1500 mm są to 2 pary, dla 1501–2000 mm – 3 pary, dla 2001–3000 mm – 4 pary, a dla szerokości 3001–4000 mm należy zastosować 5 par zamocowań. Prawa część grafiki to rzut aksonometryczny kasety, na którym zaznaczono osie otworów montażowych. Skrajne punkty mocowania rozmieszczone są w odległości minimum 50 mm i maksimum 100 mm od krawędzi bocznych, przy czym rozstaw osiowy pary śrub w głąb wynosi 50 mm. Środkowe pary zamocowań są rozplanowane w równych odstępach na całej długości oznaczonej jako szerokość kasety B, co gwarantuje stabilną i bezpieczną instalację systemu markizoleta 120 na płaszczyźnie poziomej.

Mocowanie kasety bezpośrednio do sufitu – rozstaw kołków markizolety

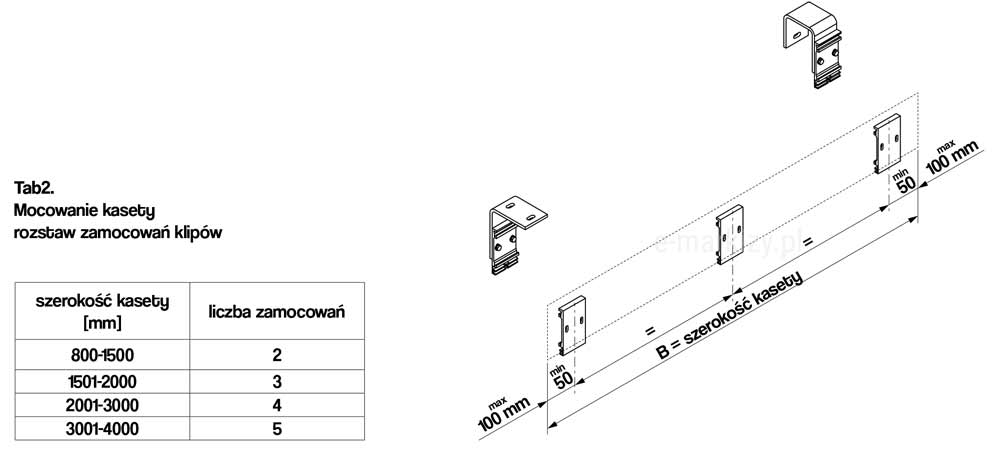

Rysunek techniczny przedstawia schematyczny rozstaw klipów montażowych dla kasety systemu markizoleta 120, zawierający wytyczne instalacyjne oraz tabelę doboru elementów. Po lewej stronie znajduje się tabela zatytułowana Mocowanie kasety, która określa wymaganą liczbę zamocowań w stosunku do szerokości kasety: dla wymiaru 800–1500 mm przewidziano 2 klipy, dla 1501–2000 mm są to 3 klipy, dla 2001–3000 mm wymagane są 4 klipy, natomiast dla szerokości 3001–4000 mm należy zastosować 5 klipów. Prawa część grafiki prezentuje aksonometryczny widok montażowy, na którym zaznaczono klipy ścienno-sufitowe oraz płytki montażowe z zachowaniem precyzyjnych odległości. Skrajne punkty mocowania powinny znajdować się w odległości minimum 50 mm i maksimum 100 mm od krawędzi bocznych, natomiast środkowe uchwyty należy rozmieścić w równych odstępach, co na schemacie oznaczono symbolem matematycznym równości względem całkowitej szerokości oznaczonej literą B.

Mocowanie kasety – rozstaw zamocowań klipów markizolety

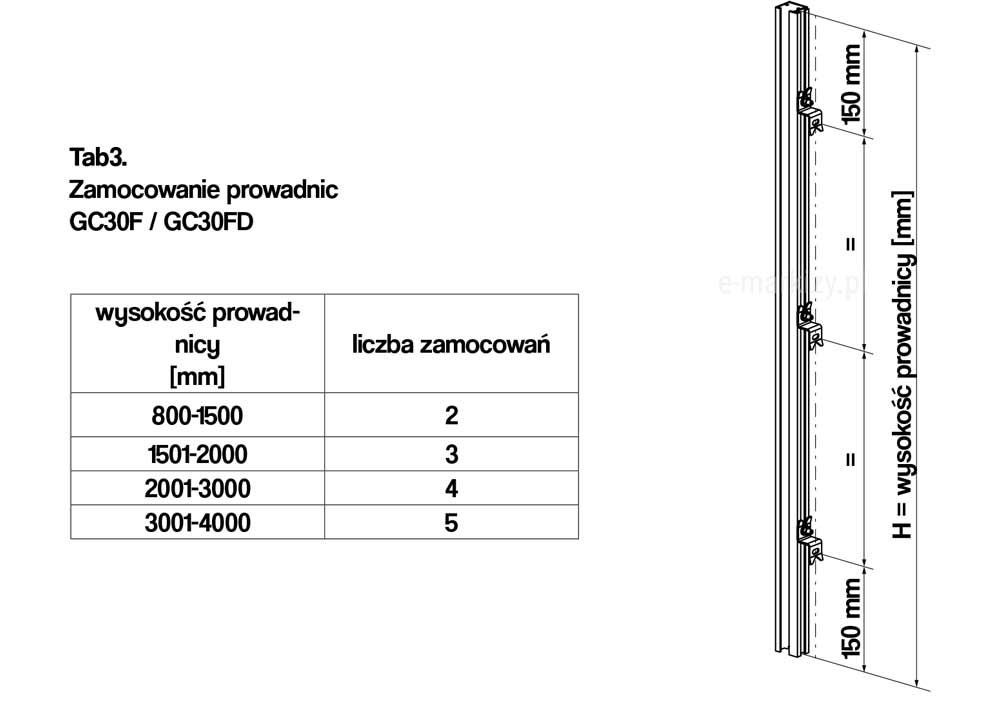

Rysunek techniczny przedstawiający schemat montażu prowadnic markizoleta 120 typu GC30F oraz GC30FD, zawierający wytyczne dotyczące liczby i rozmieszczenia punktów mocowania w zależności od wysokości elementu. W lewej części grafiki znajduje się tabela zatytułowana Zamocowanie prowadnic, która określa, że dla wysokości prowadnicy w przedziale 800-1500 mm wymagane są 2 zamocowania, dla 1501-2000 mm są to 3 zamocowania, dla 2001-3000 mm przewidziano 4 zamocowania, natomiast dla wysokości 3001-4000 mm należy zastosować 5 zamocowań. Prawa strona zdjęcia prezentuje pionowy przekrój prowadnicy z naniesionymi wymiarami montażowymi, gdzie górny i dolny punkt mocowania oddalony jest od krawędzi o 150 mm, a pozostałe uchwyty rozmieszczone są w równych odstępach oznaczonych symbolem matematycznym równości. Całkowita wysokość elementu została oznaczona jako H równa wysokości prowadnicy wyrażonej w milimetrach, co pozwala na precyzyjne zaplanowanie instalacji systemu markizoleta 120 na elewacji lub w świetle wnęki okiennej.

Mocowanie prowadnic markizolety typ GC30F / GC30FD

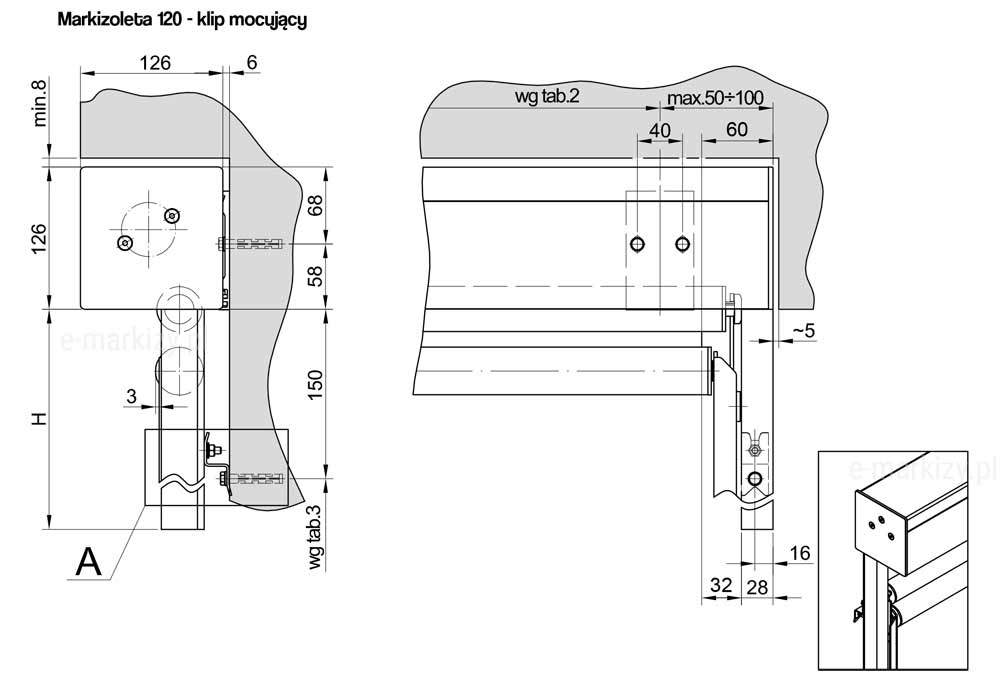

Rysunek techniczny przedstawia szczegółowe wymiarowanie klipu mocującego system markizoleta 120 w przekroju bocznym i widoku od frontu. Lewy schemat obrazuje kasetę o wymiarach 126 mm na 126 mm zamontowaną do ściany, gdzie zaznaczono minimalny odstęp od sufitu wynoszący 8 mm oraz odległość 6 mm od płaszczyzny montażowej. Na rysunku tym widoczne są również punkty kotwienia prowadnicy pionowej w odległości 68 mm, 58 mm oraz 150 mm, a także całkowita wysokość oznaczona literą H. Prawy schemat pokazuje sposób osadzenia klipu na kasecie z zachowaniem dystansu od 50 do 100 mm od krawędzi bocznej oraz rozstawem otworów montażowych wynoszącym 40 mm i 60 mm. Dodatkowy detal w dolnym rogu prezentuje trójwymiarowy widok narożnika kasety, co uzupełnia specyfikację montażową systemu markizoleta 120 o precyzyjne dane dotyczące szerokości profili prowadzących, wynoszące odpowiednio 32 mm, 28 mm oraz 16 mm.

1. Kaseta i prowadnice na klipach mocujących

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

Klip mocujący markizoletę

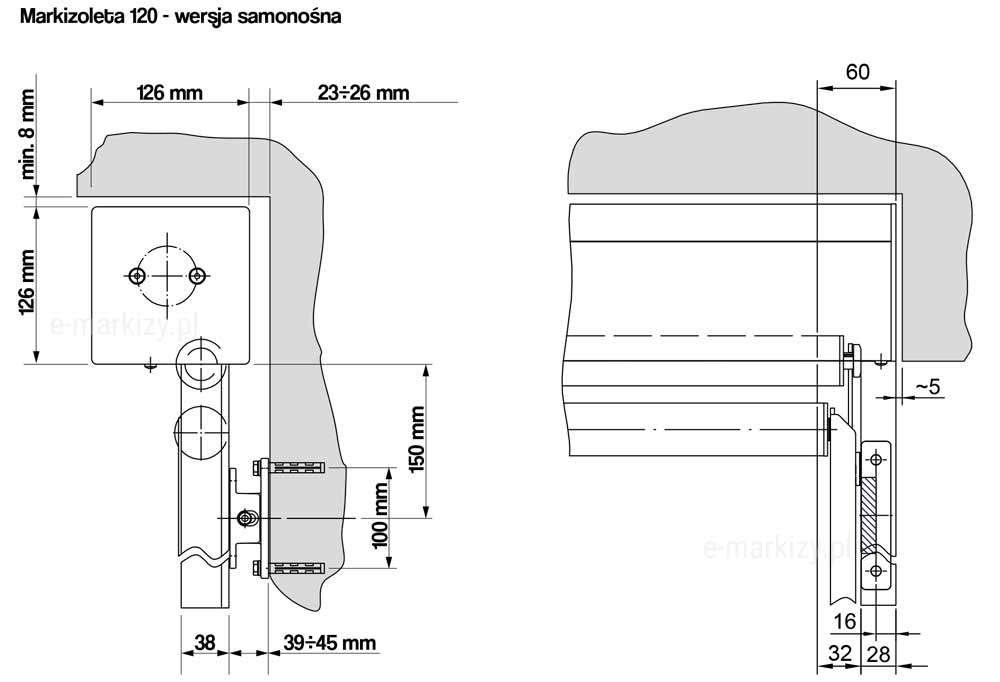

Rysunek techniczny przedstawia schemat montażu systemu markizoleta 120 w wersji samonośnej, ukazany na dwóch rzutach z uwzględnieniem precyzyjnego wymiarowania. Lewy schemat obrazuje przekrój boczny kwadratowej kasety o boku 126 mm, zamontowanej z zachowaniem minimalnego odstępu 8 mm od sufitu oraz dystansu od ściany wynoszącego od 23 do 26 mm. Poniżej kasety widoczny jest system mocowania prowadnicy do elewacji za pomocą uchwytu o szerokości 38 mm, kotwionego w odległości od 39 do 45 mm od lica ściany, przy czym pionowy rozstaw punktów kotwienia wynosi 100 mm, a odległość od osi rury nawojowej to 150 mm. Prawy rzut frontowy prezentuje detal boczny kasety z zaznaczoną szerokością boczka wynoszącą 60 mm oraz dystansem około 5 mm między elementami konstrukcyjnymi. Na dole rysunku wyszczególniono szerokości profili prowadzących o wymiarach 32 mm, 28 mm oraz 16 mm, co dokumentuje kompletną geometrię instalacji samonośnej dla produktu markizoleta 120.

2. Kaseta samonośna, prowadnice na uchwytach samonośnych

Markizoleta 120 – wersja samonośna

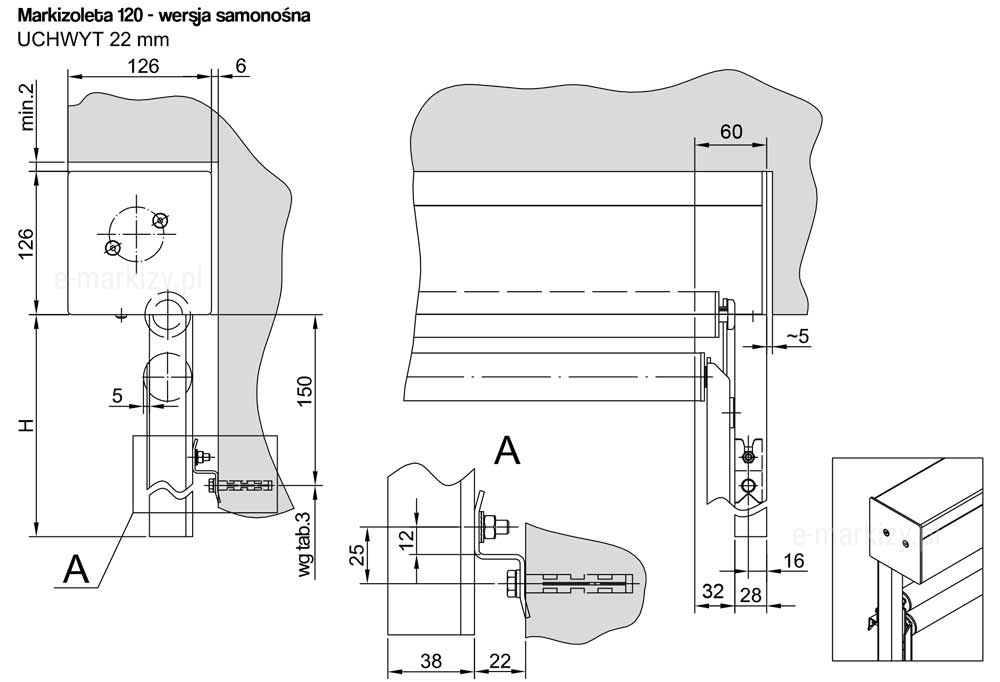

Rysunek techniczny przedstawia schemat montażu systemu markizoleta 120 w wersji samonośnej z wykorzystaniem uchwytu o długości 22 mm, ukazany na rzutach z precyzyjnym wymiarowaniem. Na lewym rzucie bocznym widoczna jest kwadratowa kaseta o boku 126 mm, zamontowana z zachowaniem minimalnego odstępu 2 mm od sufitu oraz 6 mm od ściany. Prowadnica pionowa jest oddalona od osi rury nawojowej o 150 mm, a jej stabilizację zapewnia uchwyt dystansowy o szerokości 38 mm, który tworzy 5 mm szczeliny między profilem a elewacją. Prawy schemat frontowy prezentuje detal boczka kasety o szerokości 60 mm oraz rozmieszczenie elementów prowadzących o szerokościach 32 mm i 28 mm, z uwzględnieniem 16 mm szerokości profilu wewnętrznego. Centralny detal oznaczony literą A przybliża konstrukcję uchwytu montażowego o wysokości 25 mm i szerokości 38 mm, mocowanego za pomocą kołka rozporowego w odległości 22 mm od płaszczyzny ściany, co stanowi kluczowy parametr dla stabilności całej konstrukcji markizoleta 120.

3. Kaseta samonośna, prowadnice na klipach mocujących

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

Markizoleta 120 – wersja samonośna z uchwytem 22mm

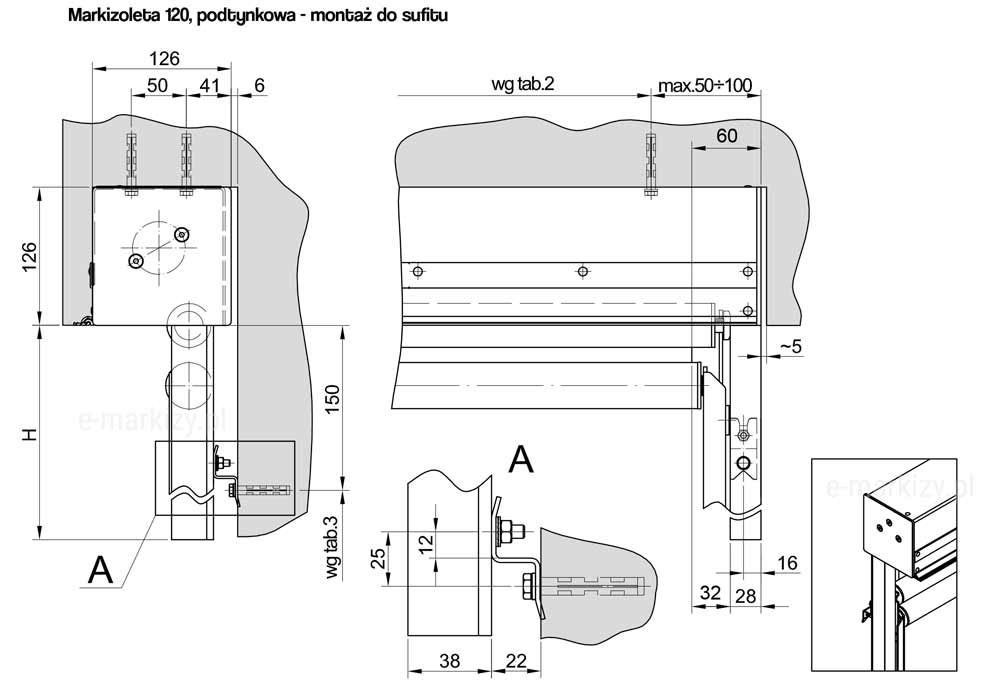

Markizoroleta 120 podtynkowa rodzaje prowadnic przedstawiona jako rysunek techniczny. Ilustracja przedstawia schemat montażu do sufitu systemu markizoleta 120 w wersji podtynkowej, ukazany na dwóch rzutach z detalami wymiarowania. Lewy schemat obrazuje przekrój boczny kasety o wymiarach 126 mm na 126 mm, która jest wpuszczona w docieplenie stropu i zamocowana za pomocą dwóch śrub w rozstawie 50 mm, przy zachowaniu 6 mm odstępu od płaszczyzny pionowej. Prawy rzut frontowy wskazuje sposób rozmieszczenia punktów montażowych wzdłuż szerokości kasety, gdzie skrajne zamocowanie znajduje się w odległości od 50 do 100 mm od krawędzi bocznej, a kolejne otwory rozstawiono co 60 mm. Dodatkowy detal oznaczony literą A przybliża sposób kotwienia prowadnicy pionowej do ściany za pomocą uchwytu kątowego o szerokości 38 mm i wysokości 25 mm, co w połączeniu z dolnym widokiem aksonometrycznym narożnika precyzyjnie definiuje geometrię instalacji podtynkowej dla produktu markizoleta 120.

Markizoleta podtynkowa – montaż do sufitu

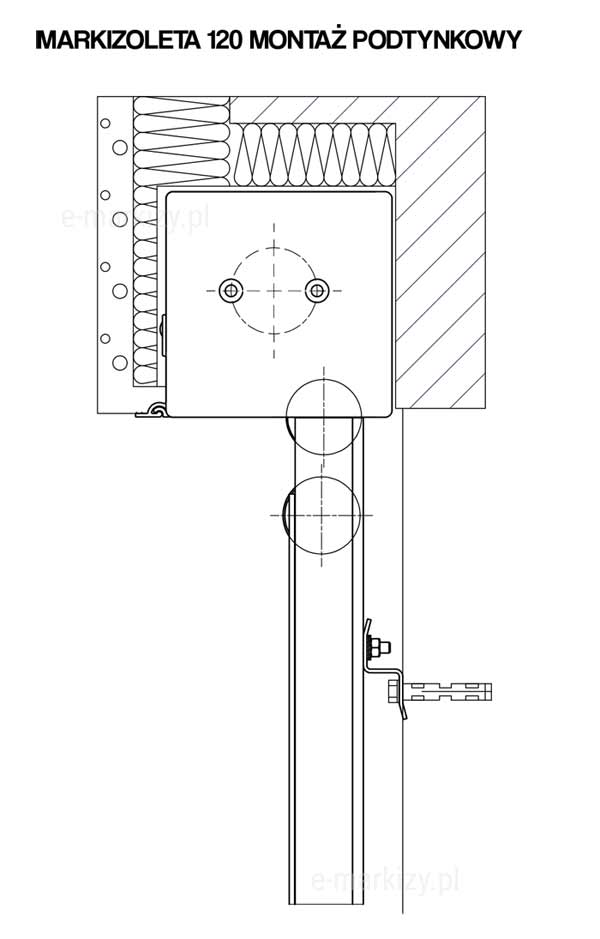

Rysunek techniczny przedstawia schemat montażu podtynkowego systemu markizoleta 120, ukazany w przekroju bocznym przez kasetę i elewację budynku. Kwadratowa kaseta urządzenia została osadzona we wnęce przygotowanej w warstwie izolacji termicznej, która przylega bezpośrednio do nadproża i ściany konstrukcyjnej. Schemat szczegółowo obrazuje warstwy ocieplenia otaczające kasetę z przodu oraz od góry, co pozwala na całkowite ukrycie mechanizmu pod tynkiem i uzyskanie estetycznej, gładkiej płaszczyzny elewacji. Poniżej kasety widoczna jest prowadnica pionowa, zamontowana do ściany za pomocą dedykowanego uchwytu dystansowego i kołka rozporowego, co zapewnia stabilne prowadzenie tkaniny systemu markizoleta 120 przy zachowaniu odpowiedniego dystansu od okna.

Markizoleta 120 – montaż podtynkowy

Grafika produktowa przedstawia szczegół konstrukcyjny napędu elektrycznego w systemie markizoleta 120 aluprof, skupiając się na umiejscowieniu jednostki sterującej. Na zbliżeniu widoczny jest prawy narożnik antracytowej, prostokątnej kasety, w której wnętrzu, za pomocą efektu półprzezroczystości i zielonego punktu, wskazano silnik schowany w rurze nawojowej. Po prawej stronie umieszczono napis „SILNIK Schowany w kasecie”, a poniżej zestawienie logotypów producentów automatyki: Somfy, Elero oraz Axis. Ilustracja podkreśla estetykę rozwiązania, w którym wszystkie elementy mechaniczne napędu są całkowicie ukryte wewnątrz obudowy, co chroni je przed czynnikami zewnętrznymi i nie wpływa na wygląd elewacji.

Sterowanie roletami markizowymi 120

Markizoroletami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

Markizoleta 120 Aluprof dane techniczne

Markizoroleta 120 Aluprof

Zastosowanie:
System Markizoleta 120 łączy funkcje rolety oraz markizy. Przeznaczony do zewnętrznego zaciemnienia otworów okiennych, fasad i innych dużych przeszkleń
Charakterystyka wyrobu:
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Możliwość zabudowy kasety jako samonośnej lub podtynkowej
– Kaseta do montażu wnękowego, ściennego lub fasadowego z ekstrudowanego aluminium chroniąca tkaninę
– Kaseta do montażu podtynkowego wykonana z blachy aluminiowej wyposażona jest w wypust, umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej
– Specjalne stalowe ramię tworzące kąt pochylenia 90° – 135°
– Rewizja od spodu kasety
– Możliwość zastosowania zasłony z tkanin o różnym współczynniku przezierności optycznej

– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu przez wyrób z napędem elektromechanicznym (związany z ruchem roboczym elementów ruchomych, wytwarzany przez silnik elektryczny podczas pracy) nie jest uważana za znaczące zagrożenie i jest kwestią komfortu
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie zasłony na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się za pomocą napędu elektrycznego, może być sterowany za pomocą przełącznika manualnego lub zdalnie
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Konstrukcja lakierowana proszkowo
– Kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL MR120
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Wysięg ramion: 63 cm
Średnica rury nawojowej: 78mm
Prowadnice: GC30; GC30F; GC30FD; GC30R
Belka dolna: φ42

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne
(do wnęki, na fasadzie budynku, montaż podtynkowy kasety)

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE
Deklaracja Właściwości Użytkowych 91 / MR / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
