Markizoroleta 103 Aluprof Pomiar i Dane Techniczne

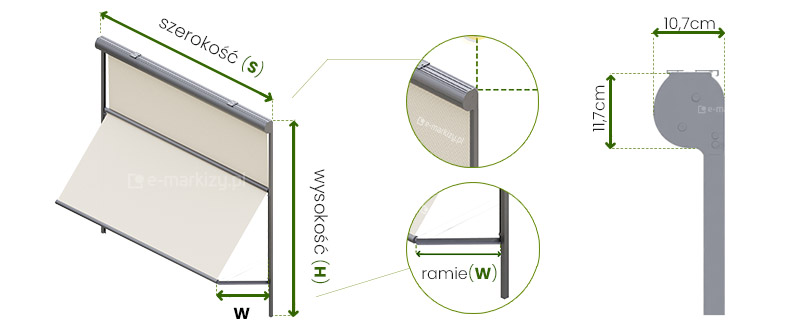

Grafika techniczna przedstawia schemat pomiaru parametrów zewnętrznej osłony okiennej markizoleta 103, prezentując produkt w rzucie izometrycznym oraz profilu bocznym. Na głównym rysunku po lewej stronie przedstawiono produkt markizoroleta 103 Aluprof pomiar, na którym zaznaczono kluczowe wymiary: szerokość całkowitą (S) mierzoną wzdłuż kasety oraz wysokość całkowitą (H) obejmującą prowadnicę pionową. W dolnej części widoczne jest wysunięte ramię oznaczone literą (w), które odpowiada za charakterystyczne dla tego modelu wychylenie dolnej części tkaniny. Dwa okrągłe zbliżenia szczegółowo pokazują górny narożnik kasety oraz punkt łączenia ramienia z prowadnicą boczną. Po prawej stronie umieszczono przekrój boczny kasety, podając jej precyzyjne wymiary zewnętrzne: wysokość 11,7 cm oraz głębokość 10,7 cm. Całość utrzymana jest w stonowanej kolorystyce z szarymi elementami konstrukcyjnymi i jasną tkaniną, a zielone strzałki pomocnicze wskazują punkty styku dla prawidłowego wykonania pomiarów.

Markizoroleta 103 Aluprof Pomiar

S=Szerokość markizorolety do 350cm
H=Wysokość systemu do 400cm
W=Wysięg ramienia markizolety 63cm

Pomiar refleksola markizowego 103

Szerokość S – jest to zewnętrzna skrajna szerokość kasety i prowadnic po obrysie. Opcjonalnie, w razie potrzeby możemy podać również szerokość między stopkami prowadnic (należy to wyraźnie zaznaczyć podczas zamówienia)
Wysokość H – jest to zewnętrzna skrajna wysokość całej markizolety – czyli prowadnic łącznie z kasetą (wymiary kaset i inne dane można znaleźć w zakładce dane techniczne)
Ramię W – Specjalne ramię tworzące kąt pochylenia 90°-135°

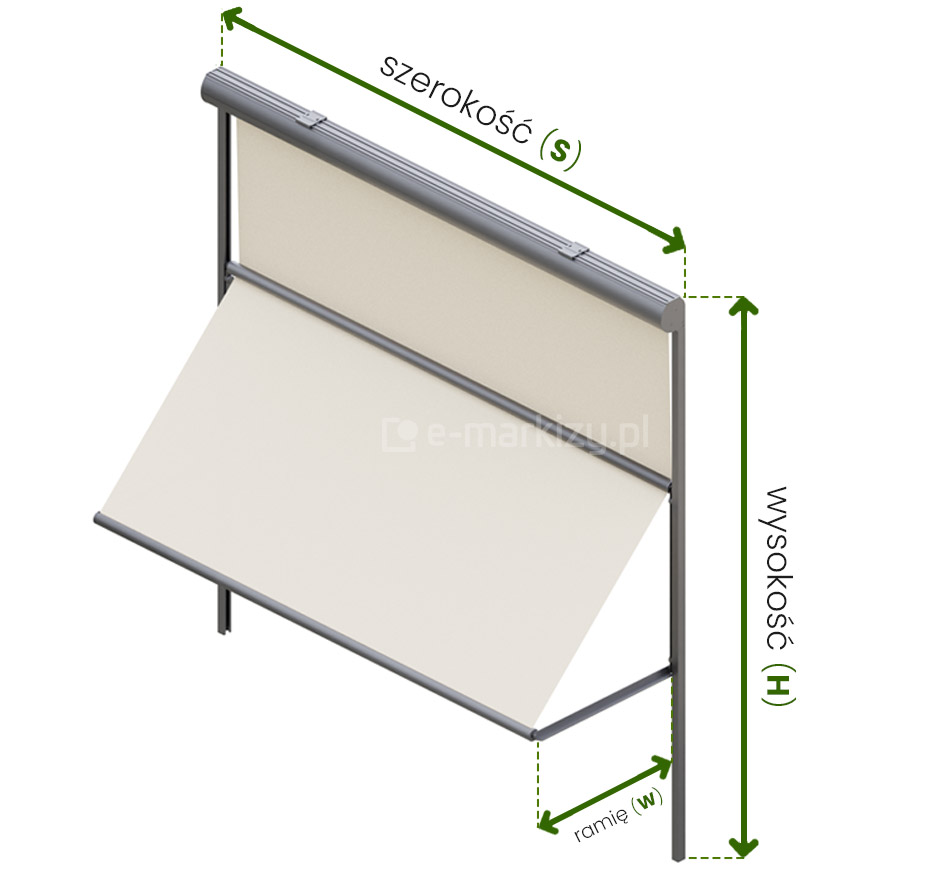

Techniczny schemat poglądowy przedstawiający sposób dokonywania pomiarów dla markizorolety 103 marki Aluprof w widoku izometrycznym. Ilustracja prezentuje trójwymiarowy model urządzenia z jasnym, kremowym poszyciem tekstylnym, które jest częściowo wysunięte, tworząc kąt nachylenia wsparty na bocznych prowadnicach i ramionach. Głównym celem grafiki jest wizualizacja trzech kluczowych wymiarów niezbędnych do prawidłowego zamówienia lub montażu osłony, oznaczonych zielonymi liniami wymiarowymi z opisami. Wymiar poziomy, określony jako szerokość (s), wskazuje całkowitą rozpiętość między zewnętrznymi krawędziami pionowych prowadnic systemu. Wymiar pionowy, oznaczony jako wysokość (H), odnosi się do całkowitej długości bocznego profilu konstrukcyjnego, mierzonej od punktu mocowania górnego aż do dolnej krawędzi montażowej. Trzeci parametr, opisany jako ramię (w), definiuje głębokość wysięgu markizy, czyli odległość od płaszczyzny montażu do przedniej belki obciążającej tkaninę w pozycji wysuniętej. Całość konstrukcji opiera się na ciemnych profilach aluminiowych, które kontrastują z jasnym materiałem osłonowym, a czysta, biała kolorystyka tła pozwala na precyzyjne odczytanie oznaczeń technicznych i zrozumienie geometrii układu pomiarowego produktu.

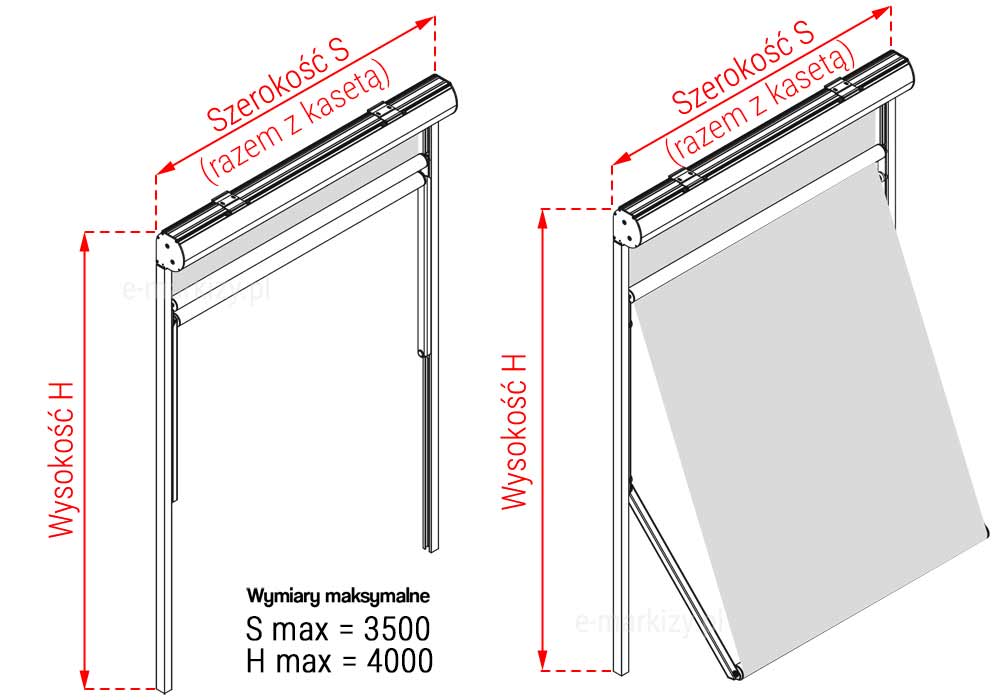

Rysunek techniczny przedstawia schematyczne wytyczne pomiarowe dla systemu markizoleta 103 aluprof, prezentując osłonę w dwóch stanach: z całkowicie zwiniętą tkaniną oraz w pozycji roboczej z wychylonymi ramionami. Na obu szkicach liniowych czerwone linie wymiarowe definiują Szerokość S, mierzoną jako całkowity wymiar zewnętrzny razem z kasetą, oraz Wysokość H, określającą całkowitą długość konstrukcji od góry kasety do dołu prowadnic. W dolnej części grafiki zamieszczono informację o parametrach granicznych produktu, wskazując wymiary maksymalne: szerokość wynoszącą 3500 mm oraz wysokość sięgającą 4000 mm. Prawa strona rysunku obrazuje sposób układania się poszycia podczas pracy, gdzie tkanina w górnej sekcji opada pionowo, a w dolnej jest odchylana przez ramiona boczne, tworząc charakterystyczny daszek.

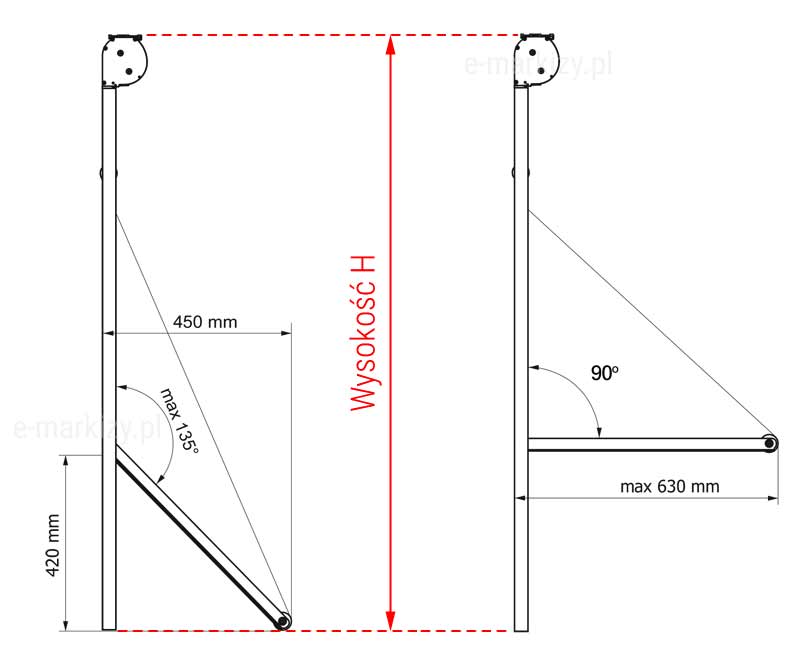

Rysunek techniczny przedstawia schematyczne ujęcie boczne systemu markizoleta 103 aluprof, ilustrujące zakres ruchu ramion oraz kluczowe wymiary funkcyjne osłony. Na grafice zaprezentowano dwa skrajne ustawienia ramienia: po lewej stronie ramię wychylone pod maksymalnym kątem 135 stopni, co przekłada się na wysięg o długości 450 mm, natomiast po prawej stronie ramię ustawione prostopadle do prowadnicy pod kątem 90 stopni z maksymalnym wysięgiem wynoszącym 630 mm. Centralna czerwona strzałka definiuje Wysokość H, mierzoną od górnej krawędzi kasety do dolnego punktu prowadnicy. Dodatkowo na schemacie zaznaczono wysokość punktu obrotu ramienia wynoszącą 420 mm od dolnej krawędzi osłony oraz widoczny profil kasety z rurą nawojową wewnątrz.

Markizoroleta 103 Dane Techniczne

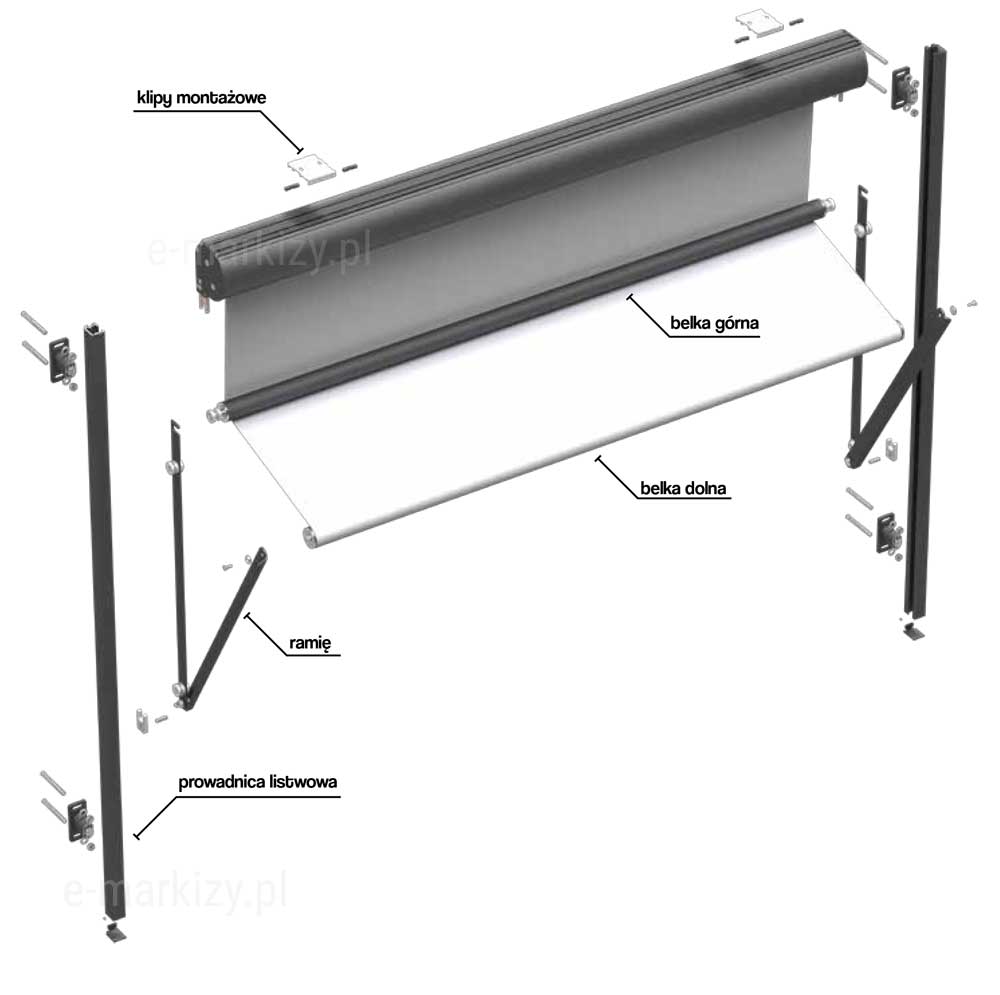

Grafika przedstawia schemat złożeniowy (widok eksplodujący) komponentów zewnętrznej osłony przeciwsłonecznej markizoleta 103 aluprof, prezentujący wszystkie kluczowe elementy składowe systemu. W górnej części widoczna jest długa, ciemnoszara kaseta z zaznaczonymi powyżej klipami montażowymi służącymi do jej zamocowania. Poniżej kasety znajdują się dwie równoległe rury: belka górna, na którą nawinięta jest tkanina, oraz belka dolna stanowiąca obciążenie materiału. Po obu stronach osłony rozplanowano pionowe prowadnice listwowe wraz z zestawami śrub montażowych i uchwytów. Konstrukcję uzupełniają ruchome ramiona boczne, łączące prowadnice z belką dolną, co umożliwia charakterystyczne wychylenie dolnej części poszycia. Każdy z elementów został precyzyjnie wskazany za pomocą linii opisu, co pozwala na identyfikację budowy mechanicznej urządzenia.

Markizoroleta 103 Aluprof – Komponenty

– klipy montażowe
– belka górna
– belka dolna
– ramię markizolety
– prowadnica listwowa

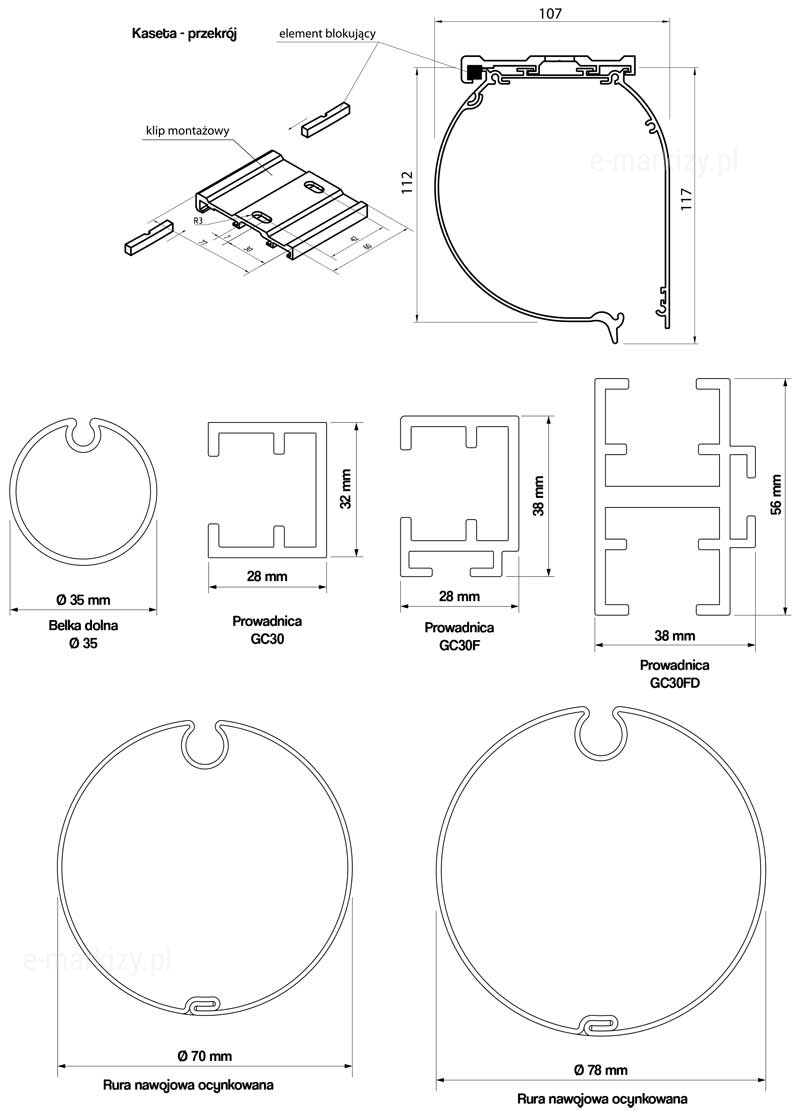

Rysunek techniczny przedstawia zestawienie przekrojów kluczowych elementów konstrukcyjnych systemu markizoleta 103 wraz z ich dokładnym wymiarowaniem. W górnej części znajduje się szczegółowy profil kasety o wysokości 117 mm i głębokości 107 mm, pokazujący sposób osadzenia elementu blokującego oraz klipu montażowego o szerokości 60 mm. Środkowa sekcja grafiki prezentuje przekroje trzech typów prowadnic: GC30 o wymiarach 32 na 28 mm, GC30F o wymiarach 38 na 28 mm oraz podwójnej prowadnicy GC30FD o szerokości 56 mm i głębokości 38 mm. Obok nich widoczny jest okrągły profil belki dolnej o średnicy 35 mm. Dolna część schematu zawiera przekroje dwóch wariantów ocynkowanych rur nawojowych o średnicach 70 mm oraz 78 mm, z wyraźnie zaznaczonym wgłębieniem na mocowanie tkaniny.

Przekroje elementów markizolety

– Kaseta przekrój
– klip montażowy
– belka dolna Fi42
– prowadnica GC30
– prowadnica GC30F
– prowadnica GC30FD
– rura nawojowa ocynkowana

Markizoleta 103 – Kąt pochyłu regulowany

Max. wysięg ramienia: 63cm

Rysunek techniczny prezentuje produkt markizoroleta 103 Aluprof rodzaje prowadnic, schemat montażu do wnęki systemu markizoleta 103 z zastosowaniem prowadnic GC30F. Na lewym rysunku, przedstawiającym przekrój boczny, widoczna jest zaokrąglona kaseta osłony oraz prowadnica zamontowana z wykorzystaniem dystansu ściennego, co tworzy widoczną szczelinę o szerokości 38 mm między prowadnicą a ścianą. Powiększony detal w okręgu precyzyjnie obrazuje szczegół elementu łączenia kasety z prowadnicą, wskazując na sposób osadzenia trzpienia w górnej części szyny. Prawa część grafiki zawiera widok od frontu z naniesionymi wymiarami, takimi jak wysokość kasety wynosząca 117 mm oraz szerokość prowadnicy 35 mm. Schemat zawiera również oznaczenie przekroju A-A oraz informacje o minimalnym 5 mm odstępie montażowym nad kasetą i prowadnicą, co jest kluczowe dla prawidłowej instalacji osłony we wnęce okiennej.

Prowadnice GC30F

Prowadnice aluminiowe – Montaż do okna lub ściany

Prowadnice aluminiowe montujemy na uchwytach mocujących (Na zamówienie można wyprodukować uchwyty w wymiarze od 57 do 180mm). Standardem są uchwyty najkrótsze tj. 57mm.

Prowadnice GC30

Prowadnice aluminiowe – Montaż do wnęki

Prowadnice aluminiowe montujemy bezpośrednio (bez uchwytów) do boku wnęki okna. W tym celu należy je nawiercić aby przymocować je do boku wnęki.

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyt prowadnicy okrągłej

Uchwyt prowadnicy refleksola składa się z następujących elementów:
– sworzeń
– ekstruder
– stopka
Na zamówienie można wyprodukować uchwyty w dowolnym wymiarze od 57mm do 180mm

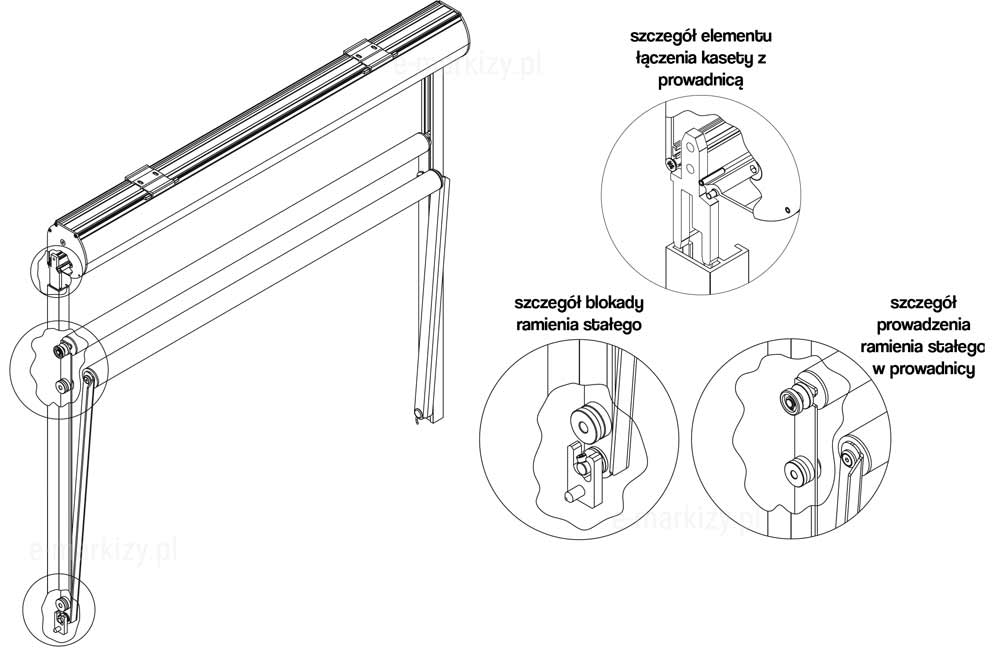

Rysunek techniczny w formie rzutu aksonometrycznego przedstawia szczegóły konstrukcyjne systemu markizoleta 103, skupiając się na mechanizmach prowadzenia i blokad. Główny schemat po lewej stronie obrazuje szkielet osłony z kasetą, prowadnicami bocznymi oraz ramionami wychylnymi. Po prawej stronie umieszczono trzy szczegółowe powiększenia w okręgach, które wyjaśniają kluczowe punkty konstrukcji. Górny detal prezentuje szczegół elementu łączenia kasety z prowadnicą, pokazując sposób osadzenia trzpienia stabilizującego. Środkowy detal obrazuje szczegół prowadzenia ramienia stałego w prowadnicy, uwidaczniając rolki oraz mechanizm suwliwy poruszający się wewnątrz szyny. Dolny detal przedstawia szczegół blokady ramienia stałego, prezentując elementy krańcowe odpowiedzialne za stabilizację ramienia w dolnej pozycji. Całość dokumentacji jest przygotowana w formie czarno-białego szkicu liniowego, co pozwala na precyzyjną identyfikację poszczególnych komponentów mechanicznych markizolety.

• Szczegół elementu łączenia kasety z prowadnicą

• Szczegół blokady ramienia stałego

• Szczegół prowadzenia ramienia stałego w prowadnicy

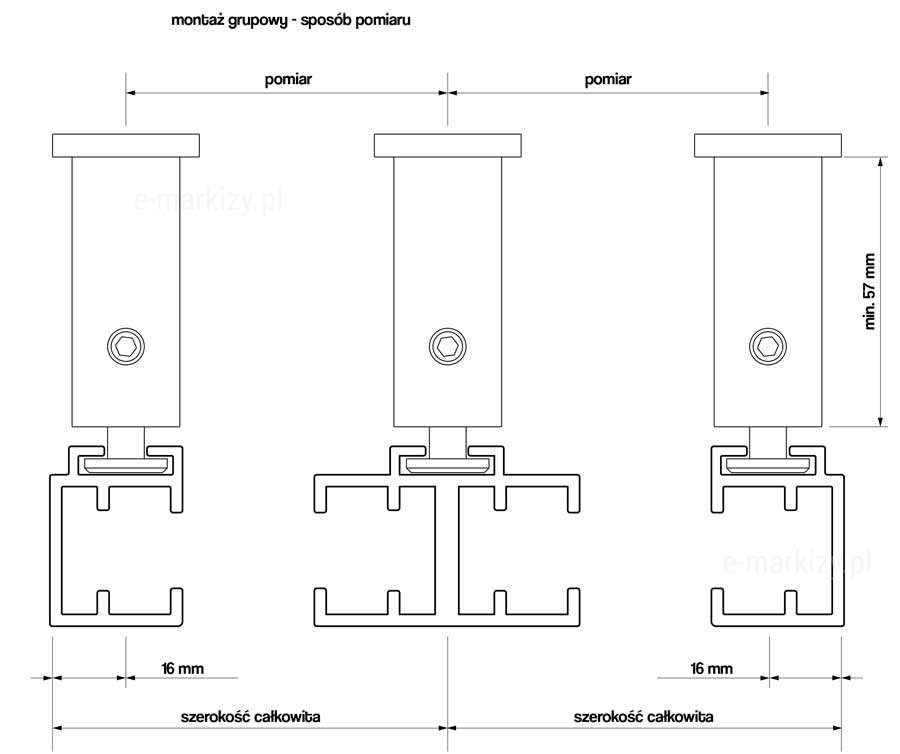

Rysunek techniczny przedstawia schematyczny sposób pomiaru dla montażu grupowego systemu markizoleta 103 aluprof z wykorzystaniem uchwytów dystansowych. Na grafice widoczne są trzy uchwyty zamontowane do podłoża, przy czym środkowy element stanowi punkt wspólny dla dwóch sąsiadujących modułów. Dolna część schematu obrazuje przekrój poprzeczny prowadnic, gdzie skrajne prowadnice mają kształt litery C, a środkowa prowadnica łącząca posiada profil dwustronny. Naniesione wymiary wskazują, że minimalna długość wspornika dystansowego wynosi 57 mm, natomiast odległość od osi mocowania do krawędzi prowadnicy to 16 mm. Całość precyzuje metodę wyznaczania szerokości całkowitej poszczególnych modułów w układzie szeregowym, mierzoną od osi uchwytów montażowych.

Montaż grupowy prowadnic MR103

Markizolety możemy mocować grupowo, wtedy stosujemy podwójną prowadnicę modułową GC30FD (obustronną – na zdjęciu po lewej).

Sterowanie roletami markizowymi

Markizoroletami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

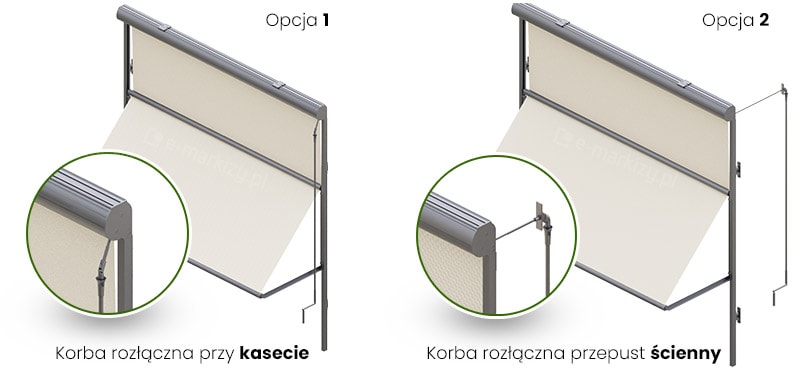

Grafika przedstawia dwa warianty produktu markizoleta 103 Aluprof napęd ręczny - w dwóch wersjach, pokazane na przykładzie modelu z jasną tkaniną i szarą kasetą. Na ilustracji po lewej stronie, oznaczonej jako Opcja 1, zaprezentowano wariant, w którym korba rozłączna znajduje się bezpośrednio przy kasecie na zewnątrz budynku. Zbliżenie w okręgu uwidacznia miejsce wpięcia drążka korby do mechanizmu osłony pod kasetą. Na ilustracji po prawej stronie, opisanej jako Opcja 2, widoczna jest markizoleta 103 z mechanizmem wykorzystującym przepust ścienny. W tym rozwiązaniu drążek napędowy przechodzi przez ścianę budynku, co umożliwia operowanie osłoną z wnętrza pomieszczenia. Oba schematy szczegółowo obrazują konstrukcję prowadnic oraz charakterystyczny dla tego modelu załom tkaniny, który w dolnej części tworzy daszek pod kątem, podczas gdy górna część materiału pozostaje w płaszczyźnie pionowej.

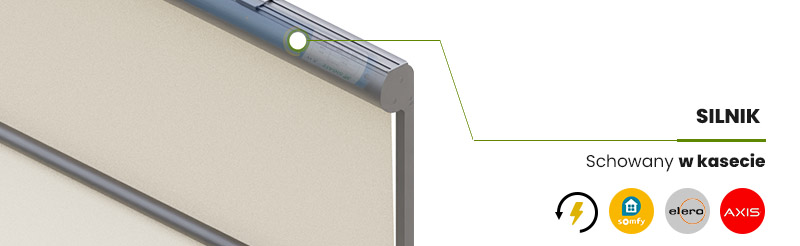

Grafika produktowa przedstawia szczegół konstrukcyjny napędu elektrycznego w systemie markizoleta 103 aluprof, skupiając się na umiejscowieniu jednostki sterującej. Na zbliżeniu widoczny jest prawy narożnik antracytowej, zaokrąglonej kasety, w której wnętrzu, za pomocą efektu półprzezroczystości i zielonego punktu, wskazano silnik schowany w rurze nawojowej. Po prawej stronie umieszczono napis „SILNIK Schowany w kasecie”, a poniżej zestawienie logotypów producentów automatyki: Somfy, Elero oraz Axis. Ilustracja podkreśla estetykę rozwiązania, w którym wszystkie elementy mechaniczne napędu są całkowicie ukryte wewnątrz obudowy, co chroni je przed czynnikami zewnętrznymi i nie wpływa na wygląd elewacji.

Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym

Markizoroleta 103 dane techniczne

Markizoroleta 103 Aluprof

Zastosowanie:
System Markizoleta 103 łączy funkcje rolety oraz markizy. Przeznaczony do zewnętrznego zaciemnienia otworów okiennych, fasad i innych dużych przeszkleń
Charakterystyka wyrobu:
– Ograniczają dostęp światła słonecznego do pomieszczenia,
– Zwiększają udział światła rozproszonego w pomieszczeniu,
– Możliwość zabudowy kasety jako samonośnej,
– Kaseta do montażu wnękowego, ściennego lub fasadowego z ekstrudowanego aluminium chroniąca tkaninę,
– Specjalne stalowe ramię tworzące kąt pochylenia 90° – 135° ,
– Rewizja od czoła kasety,
– Możliwość montażu modułowego,
– Możliwość zastosowania zasłony z tkanin o różnym współczynniku przezierności optycznej,
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach,

– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń,
– Ograniczają przenikanie hałasu do wnętrza budynku,
– Nie wydzielają toksycznych substancji w trakcie eksploatacji,
– Emisja hałasu przez wyrób z napędem elektromechanicznym (związany z ruchem roboczym elementów ruchomych, wytwarzany przez silnik elektryczny podczas pracy) nie jest uważana za znaczące zagrożenie i jest kwestią komfortu,
– Silniki posiadają stopień ochrony obudowy IP 44,
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie zasłony na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia,
– Ruch w górę i dół odbywa się za pomocą napędu elektrycznego, może być sterowany za pomocą przełącznika manualnego lub zdalnie,
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia,
– Konstrukcja lakierowana proszkowo,
– Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE REFLEKSOL MR103
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Wysięg ramion: 63 cm
Średnica rury nawojowej: 70/78mm
Prowadnice: GC30; GC30F; GC30FD(samonośny)
Belka dolna: φ42

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne
(do wnęki, na fasadzie budynku, montaż podtynkowy kasety)

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE
Deklaracja Właściwości Użytkowych 90 / MR / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
