Markizoroleta 103 Sposoby montażu

Markizoleta 120 przeznaczona jest do montażu na zewnątrz budynku, na fasadzie lub wnęce. W zależności od wybranej opcji, stosuje się różne prowadnice i konfiguracje.

MARKIZOLETA 103 – PROWADNICE LISTWOWE GC30 I GC30F DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

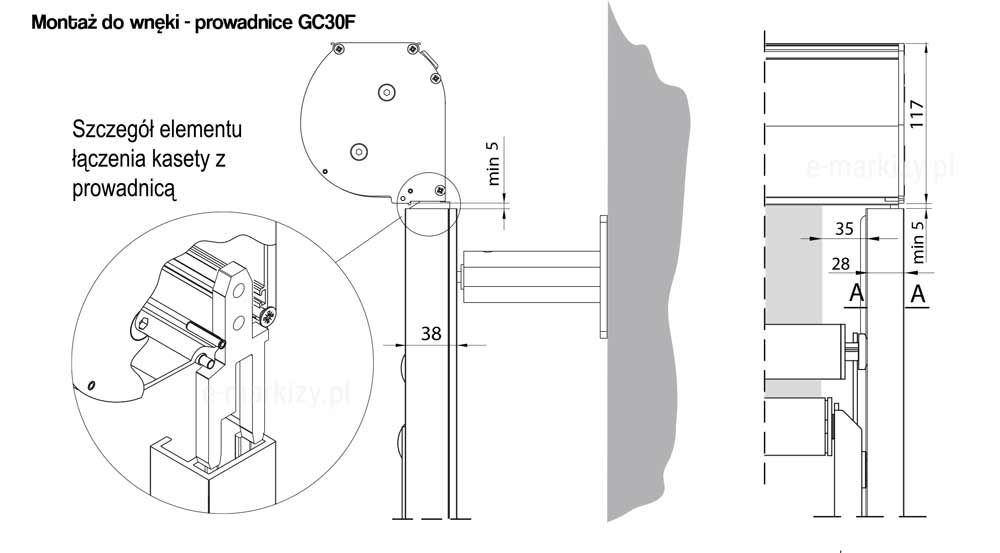

Rysunek techniczny prezentuje produkt markizoroleta 103 Aluprof rodzaje prowadnic, schemat montażu do wnęki systemu markizoleta 103 z zastosowaniem prowadnic GC30F. Na lewym rysunku, przedstawiającym przekrój boczny, widoczna jest zaokrąglona kaseta osłony oraz prowadnica zamontowana z wykorzystaniem dystansu ściennego, co tworzy widoczną szczelinę o szerokości 38 mm między prowadnicą a ścianą. Powiększony detal w okręgu precyzyjnie obrazuje szczegół elementu łączenia kasety z prowadnicą, wskazując na sposób osadzenia trzpienia w górnej części szyny. Prawa część grafiki zawiera widok od frontu z naniesionymi wymiarami, takimi jak wysokość kasety wynosząca 117 mm oraz szerokość prowadnicy 35 mm. Schemat zawiera również oznaczenie przekroju A-A oraz informacje o minimalnym 5 mm odstępie montażowym nad kasetą i prowadnicą, co jest kluczowe dla prawidłowej instalacji osłony we wnęce okiennej.

Prowadnice aluminiowe GC30F na uchwytach montowane do ramy okna lub do ściany

Uchwyty mocujące prowadnic standardowo występują w 3 długościach:
L= 57mm (Standard)
L= 100mm (Opcja)
L= 180mm (Opcja)

Na zamówienie można wyprodukować uchwyty w innym wymiarze od 57 do 180mm. Zalecany odstęp między uchwytami to 100cm.

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

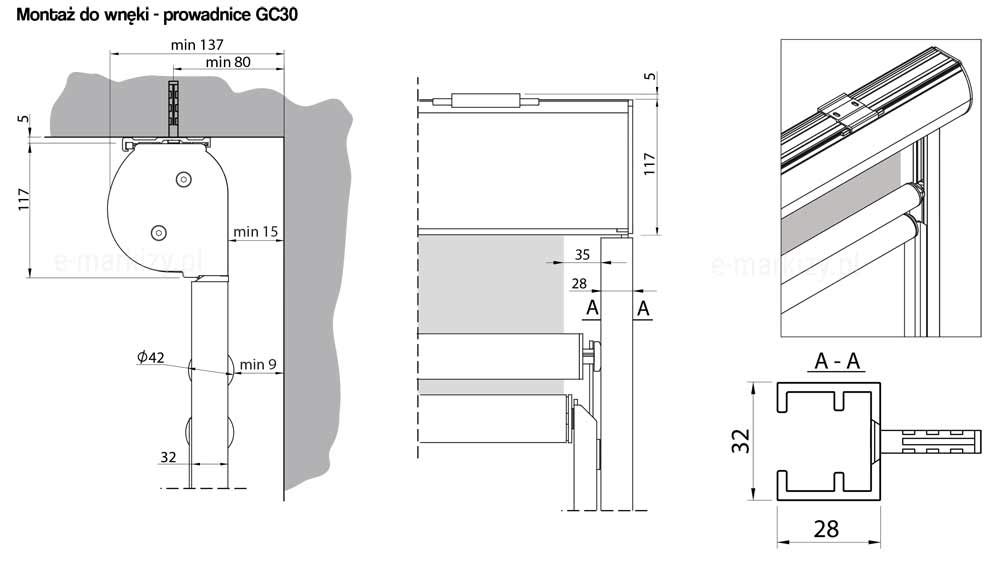

Rysunek techniczny przedstawia produkt markizoroleta 103 sposoby montażu. Na ilustracji widoczny schemat montażu do wnęki osłony przeciwsłonecznej markizoleta 103 z wykorzystaniem prowadnic typu GC30. Na przekroju bocznym widoczna jest zaokrąglona kaseta o wysokości 117 mm, zamontowana do górnej części wnęki z zachowaniem 5 mm dystansu, gdzie całkowita głębokość montażu wynosi minimum 137 mm. Środkowa część grafiki pokazuje widok z przodu z zaznaczonymi wymiarami szerokości prowadnicy wynoszącymi 35 mm oraz odległością tkaniny od krawędzi. W prawym górnym rogu umieszczono wizualizację 3D fragmentu kasety i prowadnicy, natomiast w prawym dolnym rogu znajduje się szczegółowy przekrój poprzeczny prowadnicy GC30 o wymiarach 32 mm na 28 mm wraz z elementem mocującym. Dokumentacja techniczna precyzyjnie określa minimalne odstępy montażowe, w tym 15 mm od czoła wnęki do rury nawojowej oraz parametry belki dolnej o średnicy 42 mm.

2. Prowadnice aluminiowe GC30 montowane bezpośrednio do ściany wnęki

Montaż prowadnic bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

Markizoroleta 103 Sposoby montażu

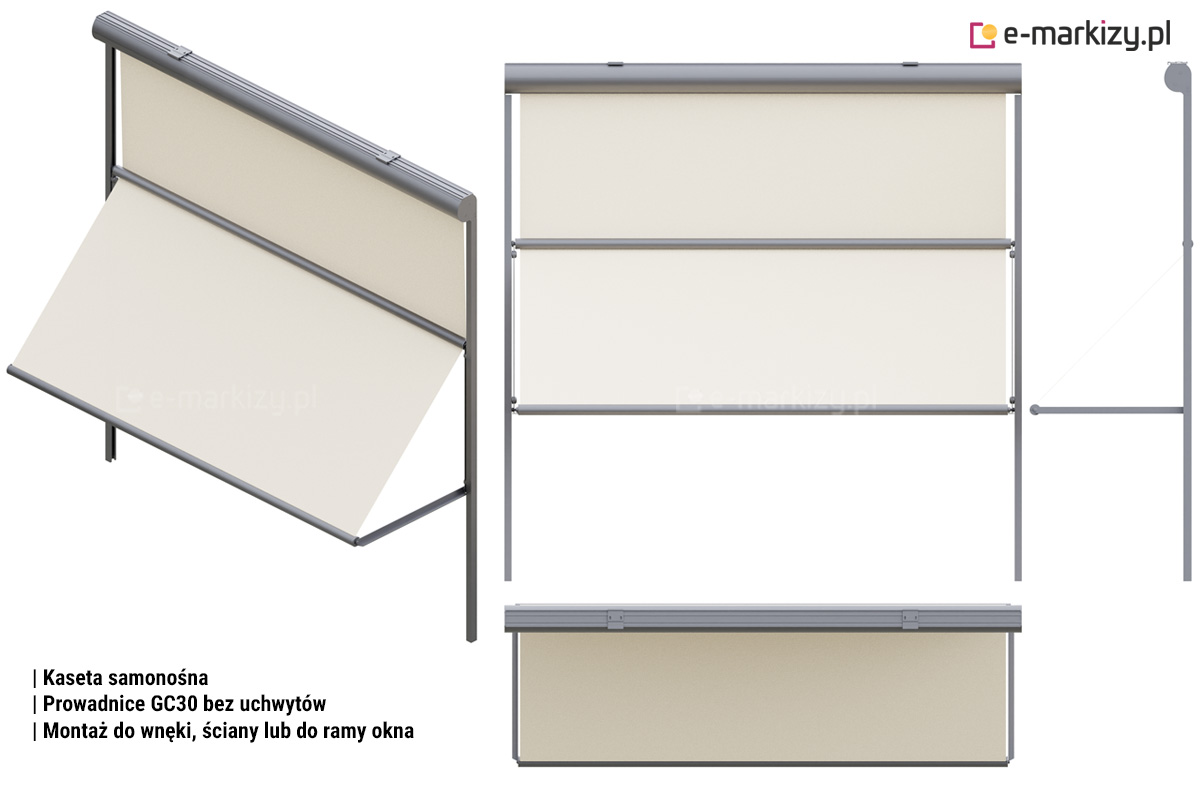

Grafika produktowa przedstawia system markizoleta 103 w czterech różnych ujęciach, prezentującą wariant z kasetą samonośną i prowadnicami GC30 montowanymi bez uchwytów. W lewym górnym rogu znajduje się widok izometryczny osłony w kolorze antracytowym z jasnokremową tkaniną, ukazujący charakterystyczne przełamanie materiału i wysunięte ramię dolne. Centralna część grafiki to widok od frontu, prezentujący symetrię konstrukcji oraz podział tkaniny na część pionową i nachyloną. Po prawej stronie umieszczono wąski schemat profilu bocznego, który obrazuje kąt nachylenia ramienia względem prowadnicy pionowej. Na dole znajduje się rzut z góry, eksponujący zaokrąglony kształt kasety oraz jej montaż do prowadnic. Całość uzupełnia tekst techniczny informujący, że system jest przeznaczony do montażu we wnęce, do ściany lub do ramy okna.

Markizoleta 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30 bez uchwytów
| Montaż do wnęki, ściany lub do ramy okna

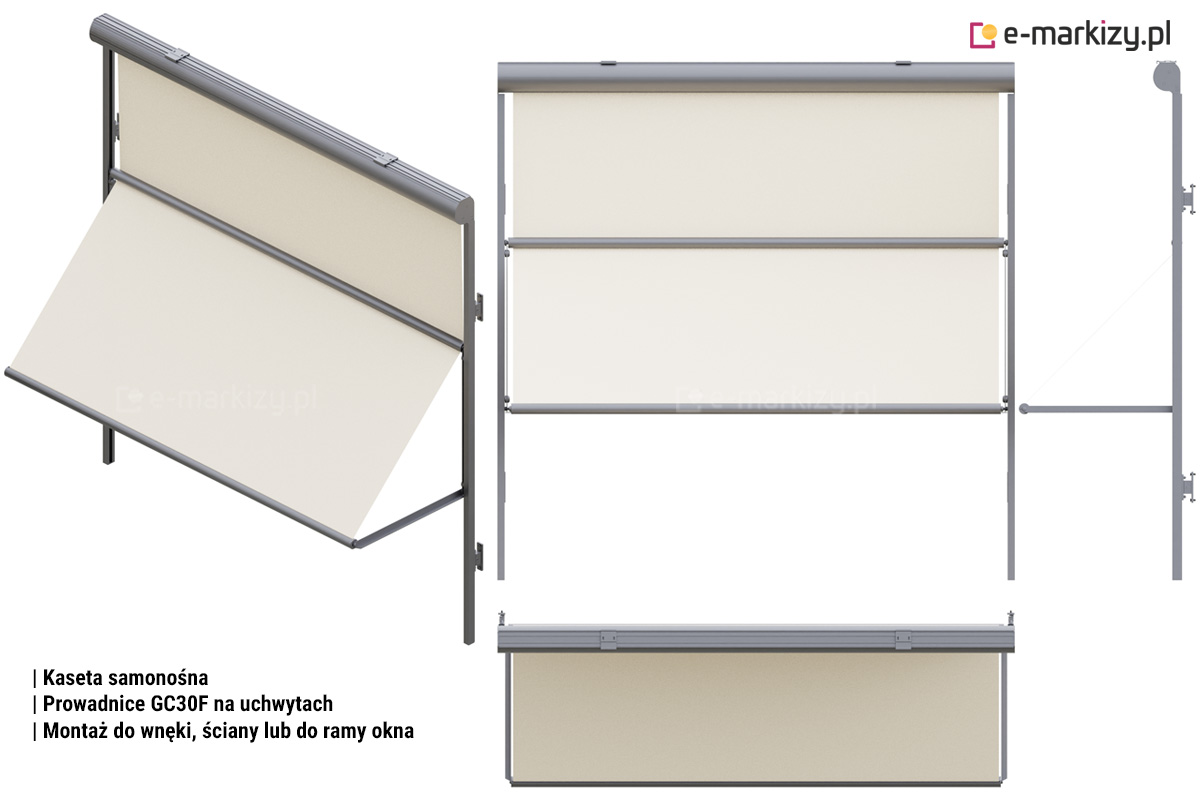

Grafika produktowa przedstawia system markizoleta 103 w wariancie z kasetą samonośną oraz prowadnicami typu GC30F montowanymi na bocznych uchwytach dystansowych. Na ilustracji produkt zaprezentowano w czterech rzutach: izometrycznym z lewej strony, frontowym w centrum, profilu bocznym po prawej oraz rzucie z góry na dole. Całość konstrukcji jest utrzymana w kolorze antracytowym z jasnokremowym poszyciem tkaninowym. Widok izometryczny i frontowy pokazują osłonę w pozycji roboczej z wychylonymi ramionami, natomiast profil boczny precyzyjnie obrazuje 90-stopniowy kąt między prowadnicą pionową a ramieniem wysięgnika. Dolna część grafiki zawiera informację techniczną o możliwości montażu systemu do wnęki, ściany lub bezpośrednio do ramy okna.

Markizoleta 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Montaż do wnęki, ściany lub do ramy okna

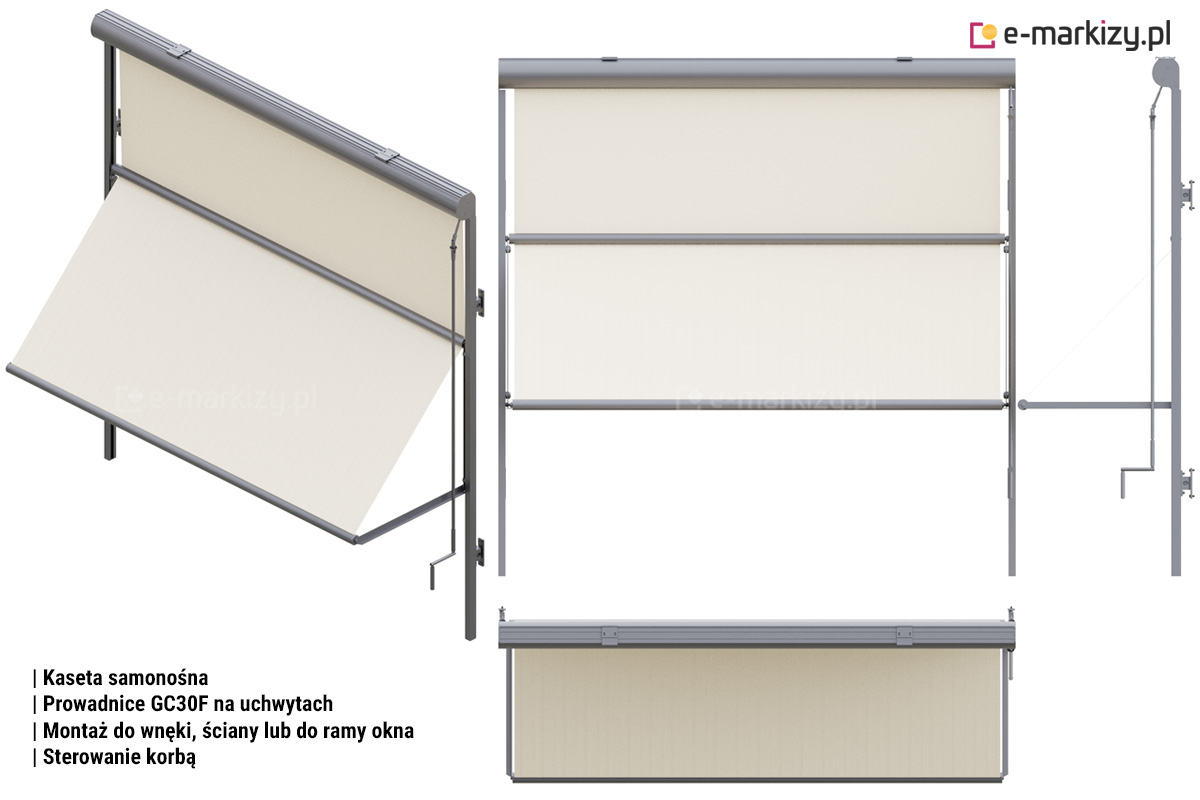

Grafika produktowa przedstawia system markizoleta 103 w wariancie z kasetą samonośną oraz prowadnicami GC30F na uchwytach, przeznaczony do sterowania ręcznego za pomocą korby. Osłona w kolorze antracytowym z jasnokremową tkaniną została zaprezentowana w czterech rzutach: izometrycznym, frontowym, bocznym oraz z góry. Widok izometryczny oraz profil boczny szczegółowo obrazują mechanizm sterowania, składający się z długiego, pionowego drążka zakończonego rączką, który jest wpięty bezpośrednio w mechanizm pod kasetą. Na schematach widoczne są również boczne ramiona wychylne w pozycji roboczej oraz system montażowy oparty na uchwytach dystansowych przytwierdzonych do prowadnic. Dolna część grafiki zawiera specyfikację techniczną potwierdzającą możliwość montażu do wnęki, ściany lub ramy okna przy wykorzystaniu napędu korbowego.

Markizoleta 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Montaż do wnęki, ściany lub do ramy okna
| Sterowanie korbą

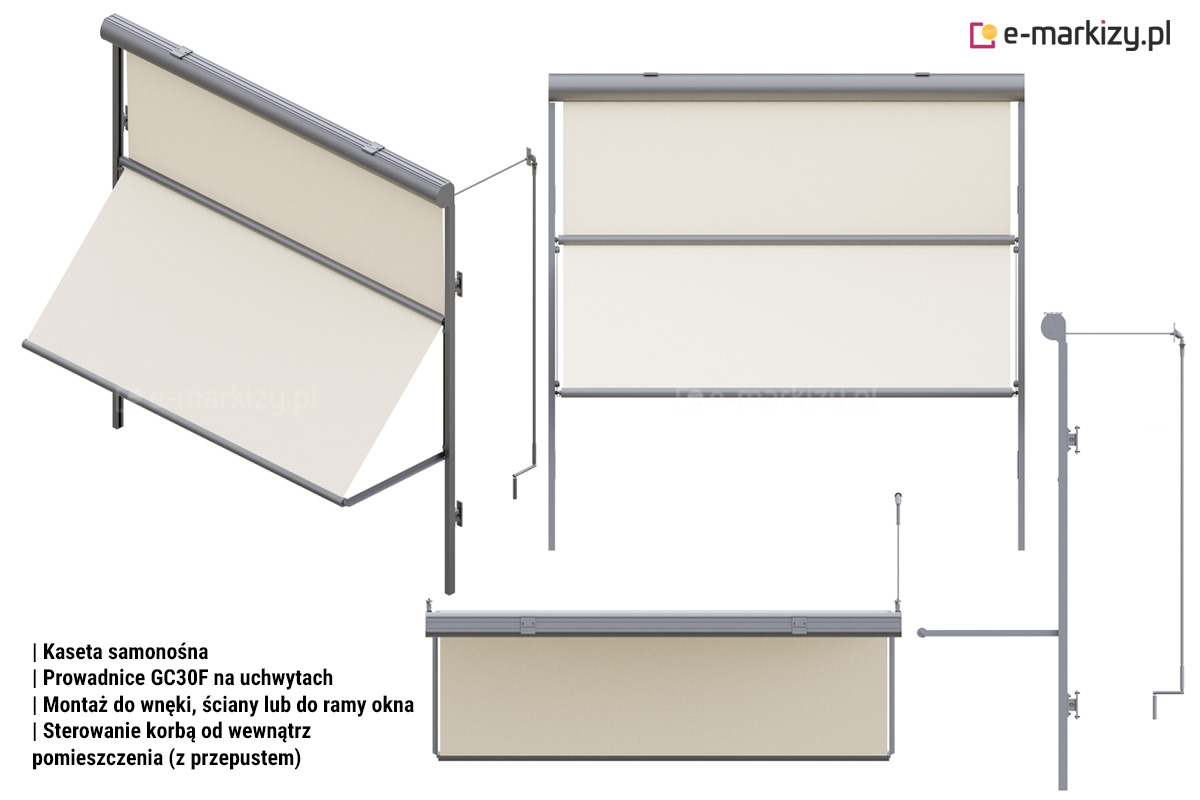

Grafika produktowa przedstawia system markizoleta 103 w wersji z kasetą samonośną oraz prowadnicami GC30F montowanymi na bocznych uchwytach, wyposażoną w napęd ręczny z przepustem ściennym. Osłona w kolorze antracytowym z jasnokremową tkaniną została zaprezentowana w czterech ujęciach: izometrycznym, frontowym, bocznym oraz rzucie z góry. Kluczowym elementem ujęcia bocznego i izometrycznego jest schemat sterowania, w którym drążek korby łączy się z mechanizmem w kasecie poprzez cienką linię symbolizującą przepust przez ścianę budynku. Pozwala to na obsługę markizolety 103 z wnętrza pomieszczenia, mimo że cała konstrukcja zamontowana jest na zewnątrz. Dolna część grafiki zawiera specyfikację techniczną potwierdzającą uniwersalność montażu (do wnęki, ściany lub ramy okna) oraz informację o zastosowaniu sterowania korbą od wewnątrz.

Markizoleta 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Montaż do wnęki, ściany lub do ramy okna
| Sterowanie korbą od wewnątrz pomieszczenia (z przepustem)
