Markizoroleta 120 podtynkowa Rodzaje prowadnic do zabudowy

Montaż podtynkowy umożliwia ukrycie kasety i prowadnic rolety pod elewacją budynku. Roleta markizowa może być zamocowana na jeden z podanych poniżej sposobów, które różnią się mocowanianimi kasety i prowadnic.

1. Kaseta montowana do sufitu, prowadnice na klipach mocujących – montaż podtynkowy

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

Rysunek techniczny przedstawia schemat montażu podtynkowego systemu markizoleta 120, ukazany w przekroju bocznym przez kasetę i elewację budynku. Kwadratowa kaseta urządzenia została osadzona we wnęce przygotowanej w warstwie izolacji termicznej, która przylega bezpośrednio do nadproża i ściany konstrukcyjnej. Schemat szczegółowo obrazuje warstwy ocieplenia otaczające kasetę z przodu oraz od góry, co pozwala na całkowite ukrycie mechanizmu pod tynkiem i uzyskanie estetycznej, gładkiej płaszczyzny elewacji. Poniżej kasety widoczna jest prowadnica pionowa, zamontowana do ściany za pomocą dedykowanego uchwytu dystansowego i kołka rozporowego, co zapewnia stabilne prowadzenie tkaniny systemu markizoleta 120 przy zachowaniu odpowiedniego dystansu od okna.

2. Kaseta samonośna, prowadnice na klipach mocujących – montaż podtynkowy

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

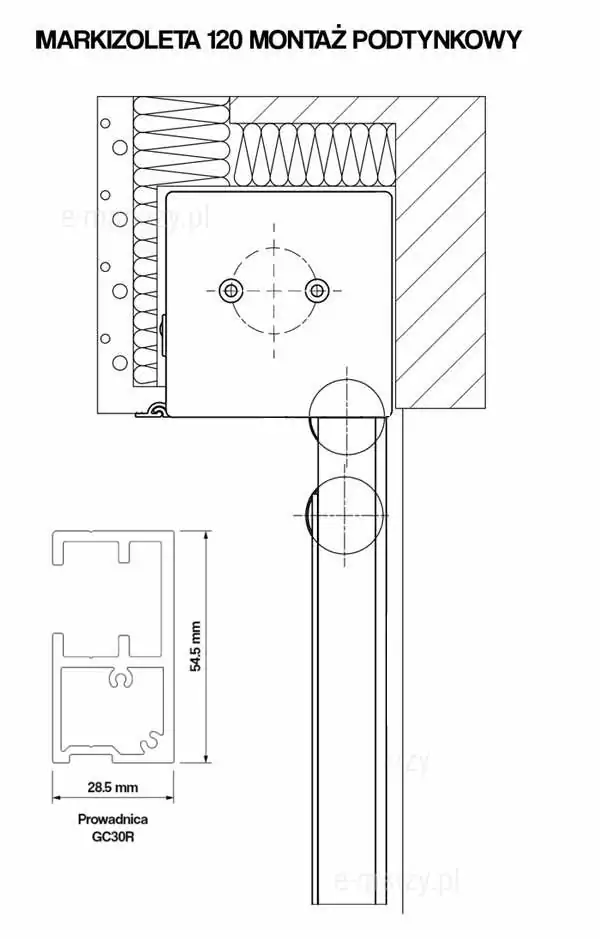

Rysunek techniczny przedstawia schemat montażu podtynkowego systemu markizoleta 120 wraz z przekrojem stosowanej w tym wariancie prowadnicy GC30R. Górna część grafiki obrazuje kasetę urządzenia osadzoną w narożniku nadproża, wkomponowaną w warstwę izolacji termicznej budynku, co pozwala na licowanie frontu kasety z płaszczyzną elewacji po nałożeniu tynku. Poniżej znajduje się pionowa prowadnica zamontowana bezpośrednio do ściany konstrukcyjnej. W dolnej lewej części rysunku umieszczono szczegółowy przekrój poprzeczny prowadnicy GC30R o wymiarach zewnętrznych 28,5 mm szerokości oraz 54,5 mm wysokości. Profil ten charakteryzuje się dwukomorową budową z wewnętrznym gniazdem na uszczelkę szczotkową lub element ślizgowy, co zapewnia stabilne i ciche prowadzenie tkaniny w systemie podtynkowym markizoleta 120.

3. Kaseta samonośna, prowadnice bezpośrednio – montaż podtynkowy

Prowadnice aluminiowe montujemy bezpośrednio (bez uchwytów) do ściany.

Rysunek techniczny przedstawia trzy warianty montażu prowadnicy GC30R, określanej jako doościeżnicowa, zilustrowane na przekrojach poprzecznych z precyzyjnym wymiarowaniem punktów kotwienia. Wariant A prezentuje montaż doczołowy, gdzie wkręt jest umieszczony centralnie w osi pionowej prowadnicy, w odległości 19,5 mm od jej krawędzi zewnętrznej. Wariant B obrazuje montaż boczny przez ściankę profilu, w którym oś wkręta znajduje się 16 mm od górnej krawędzi prowadnicy. Wariant C przedstawia alternatywny montaż boczny, gdzie punkt mocowania jest przesunięty w dół i znajduje się w odległości 12,5 mm od dolnej krawędzi elementu. Na każdym ze schematów zaznaczono strukturę podłoża oraz osadzenie wkręta, co pozwala na dokładne zaplanowanie prac instalacyjnych systemu markizoleta 120 w świetle wnęki okiennej.

• Prowadnica GC30R – montaż typ A
• Prowadnica GC30R – montaż typ B
• Prowadnica GC30R – montaż typ C

Budynek wielopiętrowego hotelu, którego okna osłonięte zostały markizoletami podtynkowymi aluprof z czerwoną tkaniną. Część okien pozostaje nie osłoniętych, niektóre zasłonięte są w całości, pozostałe tylko częściowo. Czerwona tkanina markizorolet kontrastuje jasnoszarobeżową fasadą oraz czarnymi tralkami balkonów.
