Markizoroleta 120 Sposoby montażu

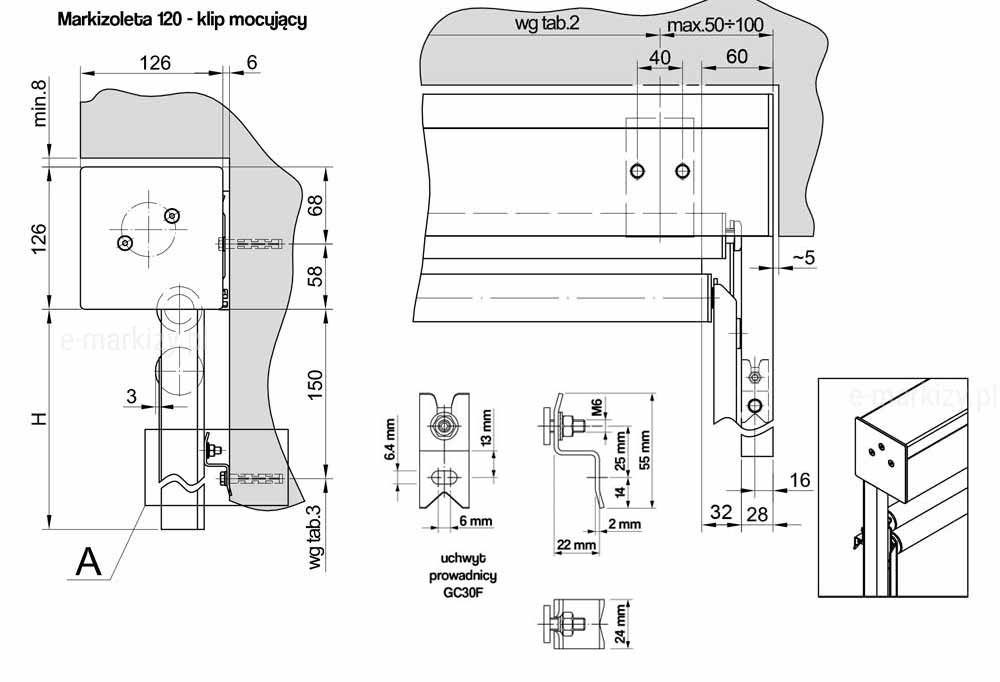

Rysunek techniczny przedstawia schemat montażu systemu markizoroleta 120 sposoby montażu z wykorzystaniem klipu mocującego oraz uchwytu prowadnicy GC30F, wraz z precyzyjnym wymiarowaniem w milimetrach. Lewa sekcja rysunku to przekrój boczny ukazujący kwadratową kasetę o boku 126 mm, zamontowaną we wnęce z zachowaniem 8 mm odstępu od sufitu, gdzie stabilizacja pionowej prowadnicy odbywa się za pomocą stalowego klipu w kształcie litery L przykręconego do ściany. Środkowa część schematu zawiera rzuty detalu uchwytu prowadnicy o wysokości 55 mm i szerokości 22 mm, z zaznaczonym otworem montażowym na śrubę M6. Prawa strona rysunku prezentuje widok z przodu, na którym widać górną kasetę z wyszczególnionym rozstawem punktów mocowania (40 mm i 60 mm) oraz dolną część mechanizmu z prowadnicą o szerokości 32 mm i elementem odchylnym. W prawym dolnym rogu umieszczono poglądowy rysunek izometryczny krawędzi kasety z widocznymi otworami montażowymi w bocznej pokrywie.

1. Kaseta i prowadnice na klipach mocujących

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

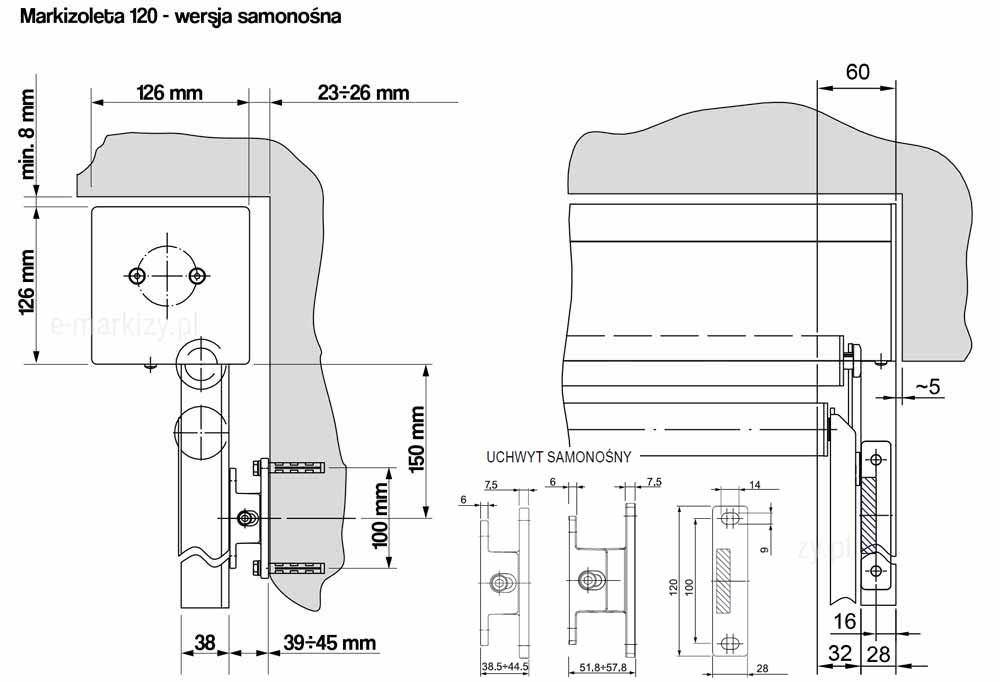

Rysunek techniczny przedstawia schemat produktu markizoroleta 120 Aluprof rodzaje prowadnic. Na ilustracji przedstawiono szczegóły montażu systemu markizoleta 120 w wersji samonośnej, zawierający szczegółowe rzuty z wymiarowaniem w milimetrach. Po lewej stronie widoczny jest przekrój boczny ukazujący kwadratową kasetę o wymiarach 126 mm na 126 mm, zamontowaną we wnęce z zachowaniem minimalnego odstępu 8 mm od góry. Poniżej kasety znajduje się uchwyt samonośny mocowany do ściany za pomocą kołków rozporowych, przy czym rozstaw otworów montażowych wynosi 100 mm, a całkowita wysokość uchwytu to 150 mm. Prawa część rysunku pokazuje widok z przodu z detalami prowadnicy bocznej o szerokości 32 mm oraz mechanizmu odchylnego. Na schemacie wyszczególniono również wymiary samego uchwytu samonośnego w różnych rzutach, wskazując na odległość osi prowadnicy od ściany wynoszącą od 39 mm do 45 mm. Dokumentacja techniczna precyzuje kluczowe odległości montażowe, w tym głębokość osadzenia kasety oraz parametry techniczne komponentów nośnych systemu.

2. Kaseta samonośna, prowadnice na uchwytach samonośnych


Rysunek techniczny przedstawia schemat montażu systemu markizoleta 120 w wersji samonośnej z wykorzystaniem uchwytu o długości 22 mm, ukazany na rzutach z precyzyjnym wymiarowaniem. Na lewym rzucie bocznym widoczna jest kwadratowa kaseta o boku 126 mm, zamontowana z zachowaniem minimalnego odstępu 2 mm od sufitu oraz 6 mm od ściany. Prowadnica pionowa jest oddalona od osi rury nawojowej o 150 mm, a jej stabilizację zapewnia uchwyt dystansowy o szerokości 38 mm, który tworzy 5 mm szczeliny między profilem a elewacją. Prawy schemat frontowy prezentuje detal boczka kasety o szerokości 60 mm oraz rozmieszczenie elementów prowadzących o szerokościach 32 mm i 28 mm, z uwzględnieniem 16 mm szerokości profilu wewnętrznego. Centralny detal oznaczony literą A przybliża konstrukcję uchwytu montażowego o wysokości 25 mm i szerokości 38 mm, mocowanego za pomocą kołka rozporowego w odległości 22 mm od płaszczyzny ściany, co stanowi kluczowy parametr dla stabilności całej konstrukcji markizoleta 120.

3. Kaseta samonośna, prowadnice na klipach mocujących

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm


Markizoroleta 120 Sposoby montażu

– kaseta z ekstrudowanego aluminium do montażu wnękowego, ściennego lub fasadowego
– kaseta z blachy aluminiowej do montażu podtynkowego (wyposażona w wypust umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej)

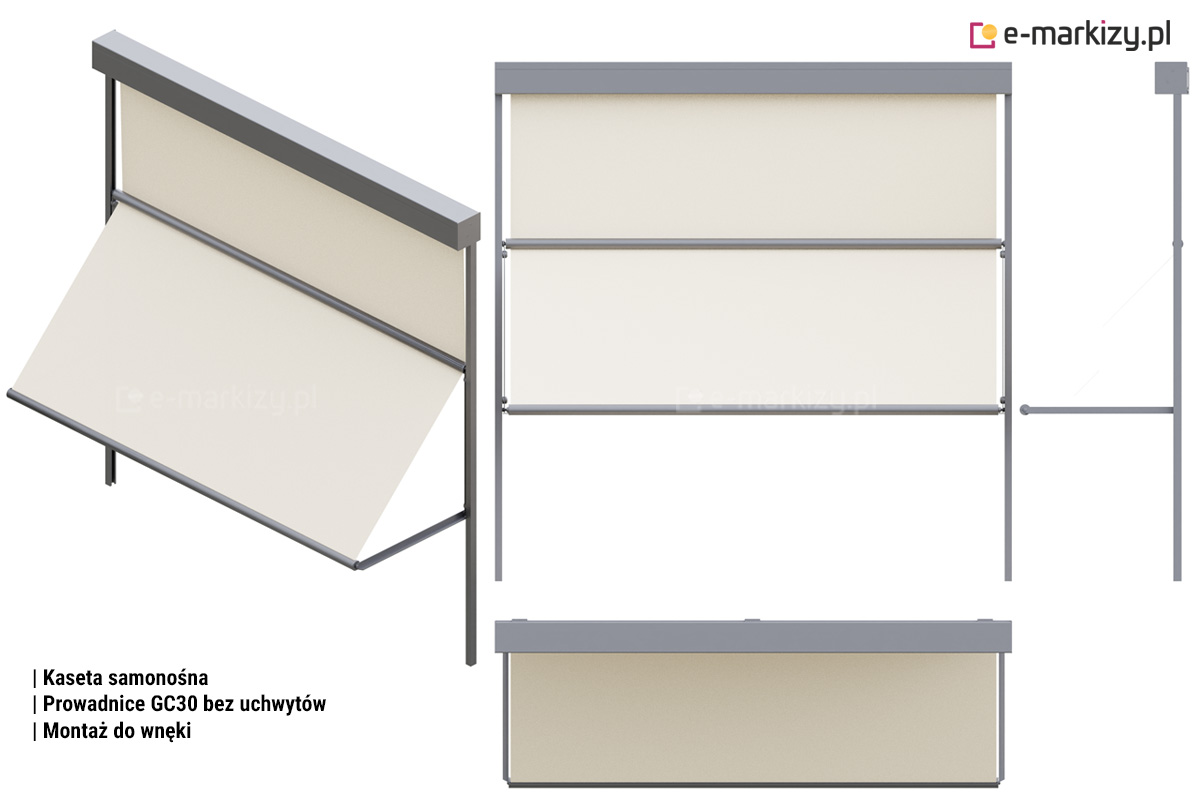

Markizoleta 120 Aluprof
| Kaseta samonośna
| Prowadnice GC30 bez uchwytów
| Montaż do wnęki

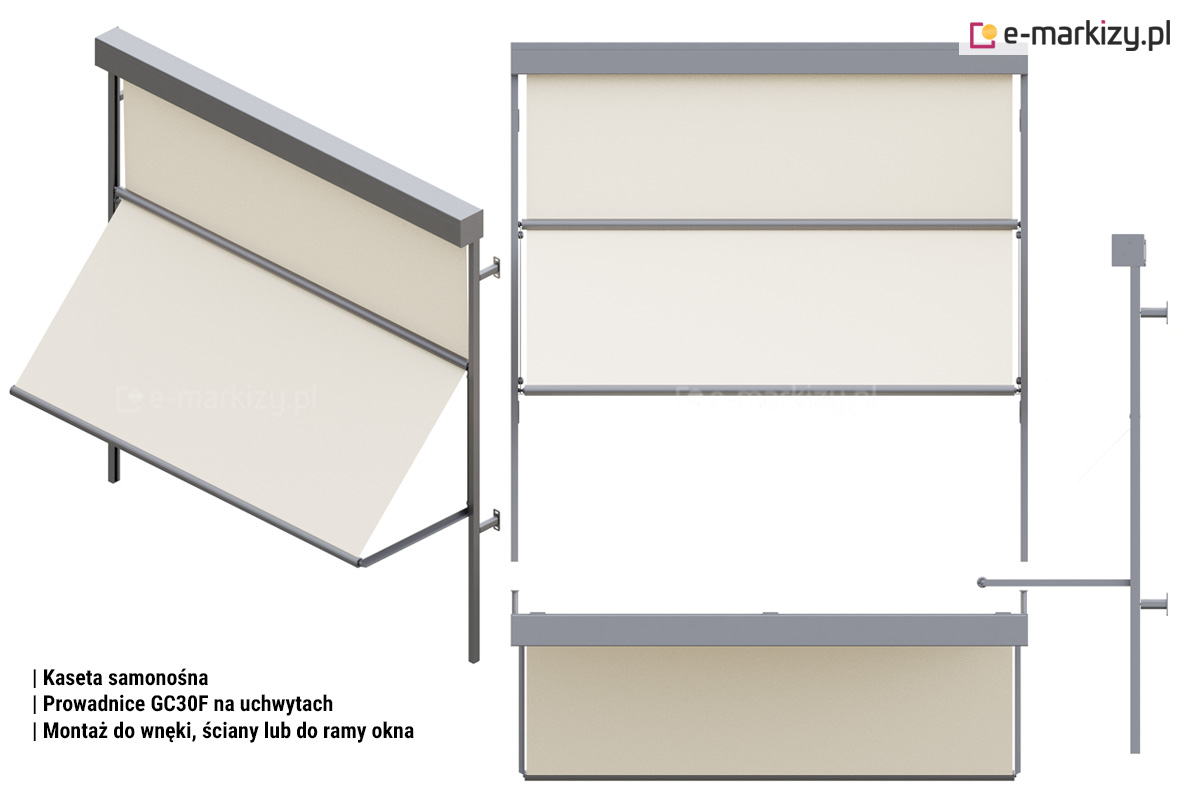

Markizoleta 120 Aluprof
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Montaż do wnęki, ściany lub do ramy okna

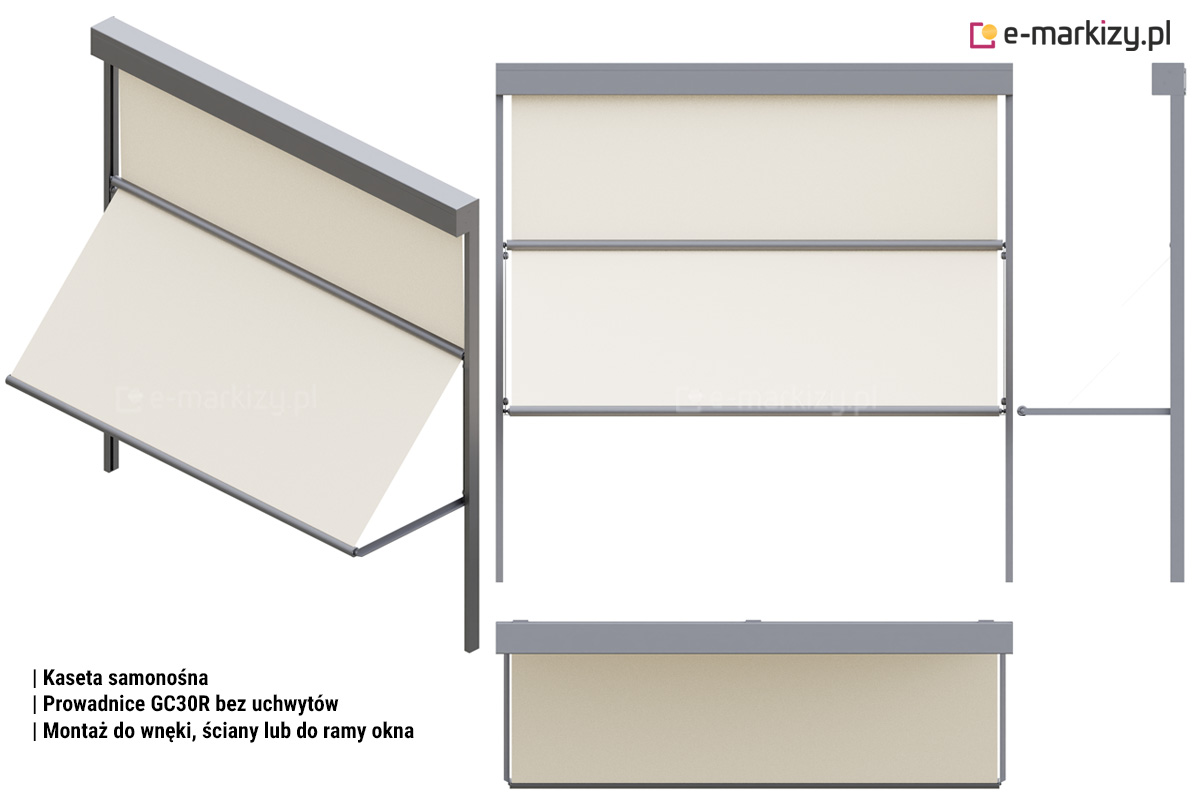

Markizoleta 120 Aluprof
| Kaseta samonośna
| Prowadnice GC30R bez uchwytów
| Montaż do wnęki, ściany lub do ramy okna
