Markizy Koszowe Sposoby Montażu

Dwie fotografie produktowe na białym tle prezentujące czerwoną markizę koszową prostą z białym wykończeniem krawędzi (lamówką) w różnych fazach składania. Po lewej stronie widoczna jest markiza w formie niemal całkowicie złożonej, ukazująca aluminiowy stelaż oraz materiał zebrany w harmonijkę. Po prawej stronie przedstawiono ten sam model markizy koszowej prostej w formie całkowicie rozłożonej, o geometrycznym kształcie z czterema widocznymi panelami tkaniny. Poniżej zdjęć znajduje się czarny napis „Opcja składania markizy”.

Markiza z opcją składania

Markiza koszowa z opcją składania posiada konstrukcję umożliwiającą harmonijkowe złożenie osłony do góry, na wzór obrazka po prawej stronie.

W celach logistycznych, markiza prosta i półokrągła są zawsze złożone do transportu.

Markiza koszowa trójkątna nie posiada opcji składania

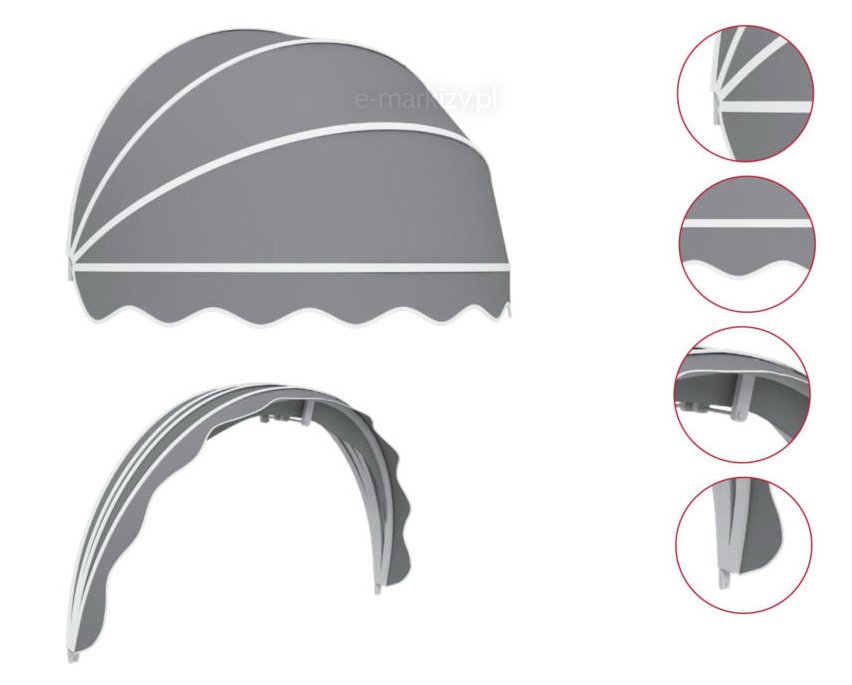

Grafika techniczna prezentuje parametry budowy oraz detale wykończeniowe produktu, jakim jest markiza koszowa półokrągła, przedstawiona na białym tle. W lewej części obrazu znajdują się dwie główne wizualizacje: górna ukazuje rozłożoną markizę o klasycznym, kopułowym kształcie z szarym poszyciem i białą lamówką oraz ozdobną falbaną, natomiast dolna prezentuje aluminiowy stelaż od wewnątrz, obrazując system ruchomych profili tworzących łuk. Po prawej stronie umieszczono cztery okrągłe zbliżenia detali, które kolejno pokazują: miejsce zbiegu wszystkich profili przy zawiasie bocznym, sposób łączenia tkaniny z profilem aluminiowym, wewnętrzny mechanizm blokujący ramiona oraz estetyczne zakończenie dolnej krawędzi materiału. Każdy element konstrukcyjny został zaprojektowany tak, aby zapewnić sztywność formy przy zachowaniu lekkości wizualnej, co jest charakterystyczne dla osłon okiennych i wejściowych w tym fasonie.

Markizy koszowe – montaż wyłącznie do ściany

Niezależnie od budowy i kolorystyki zamawianej markizy koszowej, posiada ona wyłącznie mocowania ścienne.

Markizy Koszowe Sposoby Montażu

Skrócona Instrukcja Montażu Markizy Koszowej

W przypadku markiz koszowych bez możliwości składania, należy pominąć kroki z mocowaniem linki sterującej (5-7).

1. Przygotowujemy zakotwienia dostosowane do rodzaju podłoża, na którym będą mocowane uchwyty markizy pod otwór (do zestawu montażowego dołączone są uchwyty z otworem FI-9mm).

Oznaczamy miejsca montażu uchwytów markizy na podłożu, umieszczając punkty około 20 cm od prawego i lewego krańca. Równomiernie rozmieszczamy pozostałe uchwyty, zgodnie z dostępną przestrzenią.

2. Wyrównujemy oznaczone miejsca poziomo przy użyciu poziomicy.

3. Mocujemy uchwyty, korzystając z odpowiednich zakotwień dostosowanych do rodzaju podłoża. W pierwszym etapie nie dokręcamy mocowań zbyt mocno, aby nie przeszkadzały przy umieszczaniu markizy na zamontowanych uchwytach.

Powtarzamy tę czynność z każdym uchwytem, aż wszystkie zostaną przymocowane do podłoża w jednej linii poziomej. Następnie nakładamy markizę na uchwyty, dbając o symetryczne ustawienie, po czym dokręcamy górne śruby.

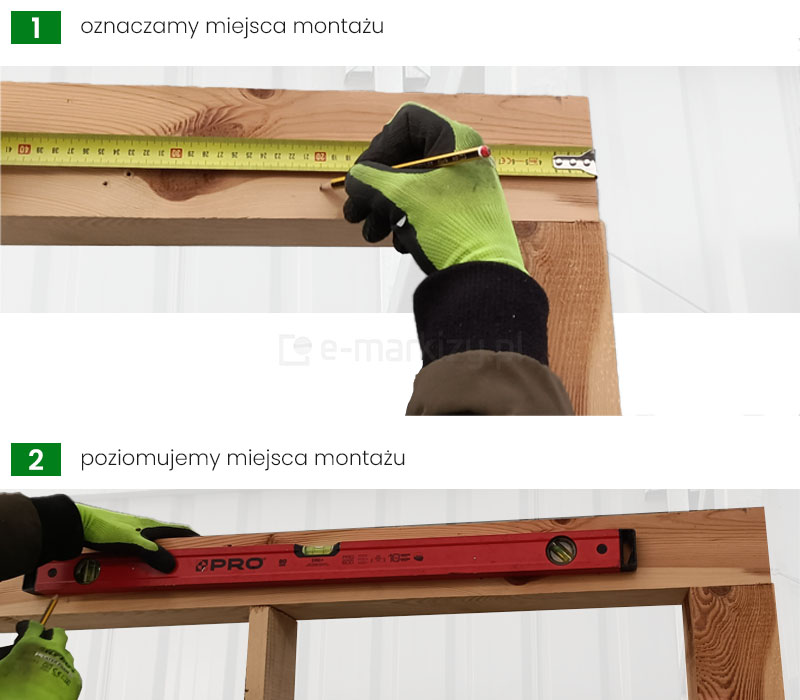

Markizy Koszowe Sposoby Montażu: Zdjęcie przedstawia dwa pierwsze etapy przygotowania podłoża do montażu markizy koszowej na drewnianej konstrukcji. W górnej części obrazu, oznaczonej cyfrą jeden w zielonym kwadracie, widoczny jest proces odmierzania i zaznaczania punktów montażowych. Osoba w zielonych rękawicach roboczych trzyma rozwiniętą, żółtą miarę zwijaną przyłożoną do poziomej belki drewnianej i za pomocą ołówka nanosi punkt na powierzchni drewna. W dolnej części zdjęcia, oznaczonej cyfrą dwa w zielonym kwadracie, pokazano proces poziomowania. Ta sama osoba przykłada czerwoną poziomicę marki PRO do dolnej krawędzi górnej belki konstrukcyjnej, sprawdzając jej równe położenie w poziomie względem naniesionych wcześniej oznaczeń. Całość prac odbywa się na surowym, jasnym drewnie, a tło stanowi jednolita, jasna powierzchnia ściany lub elewacji.

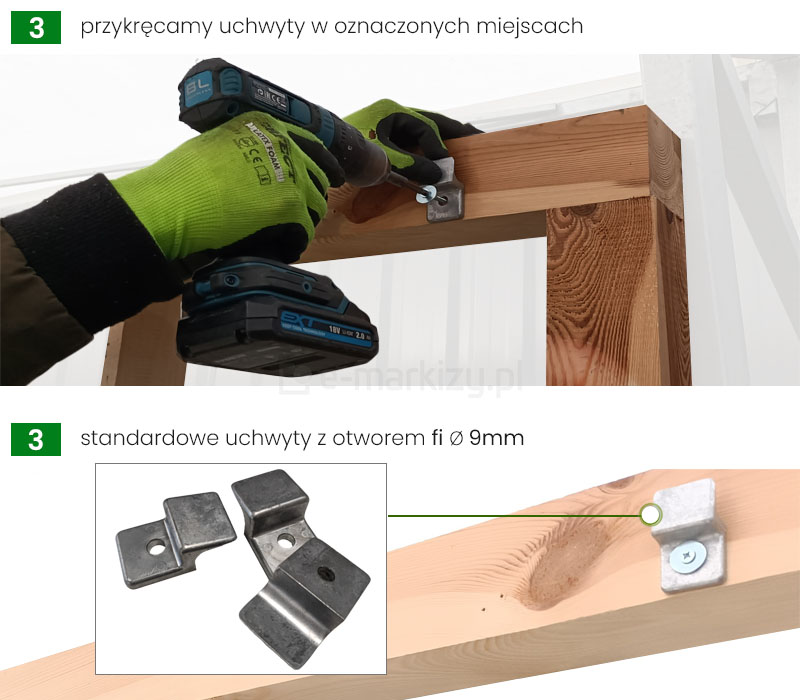

Zdjęcie prezentuje trzeci etap montażu markizy koszowej, polegający na instalacji dedykowanych uchwytów montażowych. W górnej części obrazu, oznaczonej cyfrą trzy, widoczny jest monter w zielonych rękawicach roboczych, który przy użyciu wkrętarki akumulatorowej przykręca metalowy uchwyt do poziomej belki drewnianej konstrukcji. Wkręt mocujący jest wyposażony w szeroką podkładkę, co zapewnia stabilne osadzenie elementu w drewnie. Dolna część grafiki zawiera szczegółową prezentację standardowych uchwytów z otworem o średnicy 9 mm. Widoczne są trzy stalowe, ocynkowane uchwyty o charakterystycznym profilu typu "Z", umożliwiającym wsunięcie i zablokowanie ramy markizy. Obok umieszczono zbliżenie na poprawnie zamontowany element na jasnej, drewnianej belce, wskazując na precyzyjne umiejscowienie uchwytu względem krawędzi stelaża.

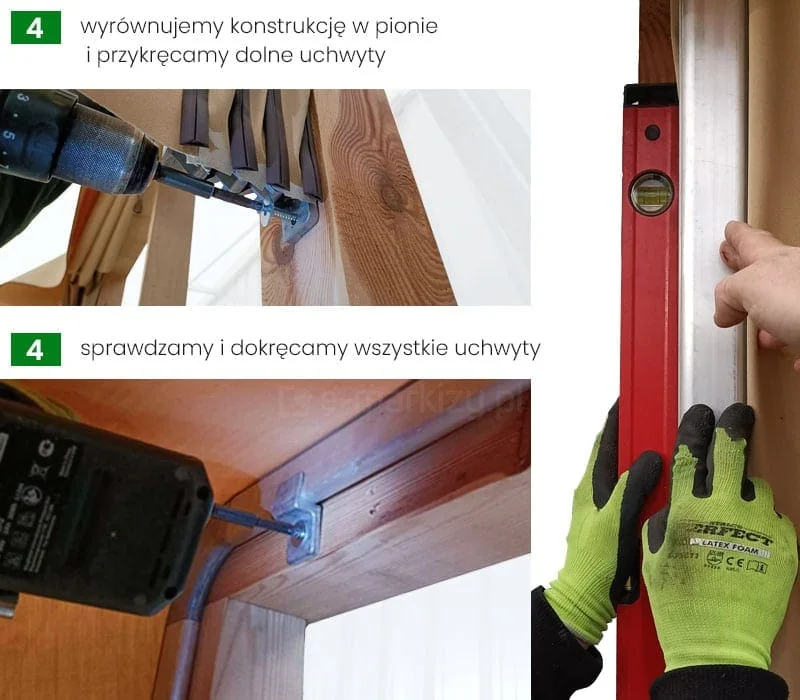

4. Wyrównujemy konstrukcję pionowo przed zamocowaniem dolnuch uchwytów.

Po wyrównaniu konstrukcji w pionie, montujemy uchwyty w podłożu, korzystając z odpowiednich zakotwień.

Sprawdzamy wszystkie zakotwione uchwyty i ewentualnie dokręcamy, aby markiza możliwie jak najbardziej dolegała do podłoża.

5. Jeśli markiza została zakupiona z systemem składania linkowego, montujemy linkę sterującą.

Mocujemy rolkę wewnątrz markizy po prawej lub lewej stronie u góry, używając odpowiednich zakotwień.

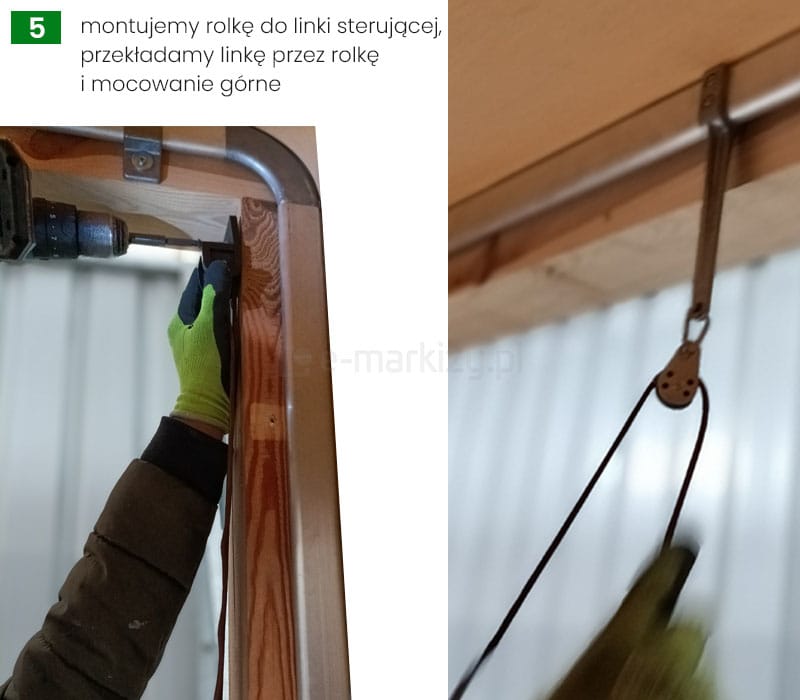

Zdjęcie prezentuje piąty etap prac montażowych, skupiający się na instalacji systemu sterowania markizą koszową. W lewej części kadru widoczny jest monter w zielonej rękawicy roboczej, który za pomocą wkrętarki akumulatorowej przytwierdza czarny element mocujący do pionowej ramy drewnianej konstrukcji, tuż obok aluminiowego profilu markizy. Prawa część zdjęcia pokazuje zbliżenie na zamontowany mechanizm prowadzenia linki. Widoczna jest metalowa rolka kierunkowa podwieszona na pasku do górnego profilu markizy, przez którą przeprowadzona została ciemna linka sterująca. Linka tworzy pętlę przechodzącą przez system rolek, co umożliwia płynne rozkładanie i zwijanie poszycia. Całość montowana jest do drewnianego stelaża na tle jasnej, profilowanej ściany obiektu.

6. Przeplatajemy jeden koniec linki przez rolkę, następnie przez mocowanie górne, a na końcu przez mocowanie dolne/frontowe, gdzie tworzymy mocną pętlę.

7. Upewniamy się, że obsadzenie linki wygląda zgodnie z przedstawieniem na zdjęciu. Sprawdzamy, czy składanie markizy przebiega poprawnie.

Mocujemy uchwyt linki na wysokości pasa lub w miejscu wygodnym dla użytkownika markizy.

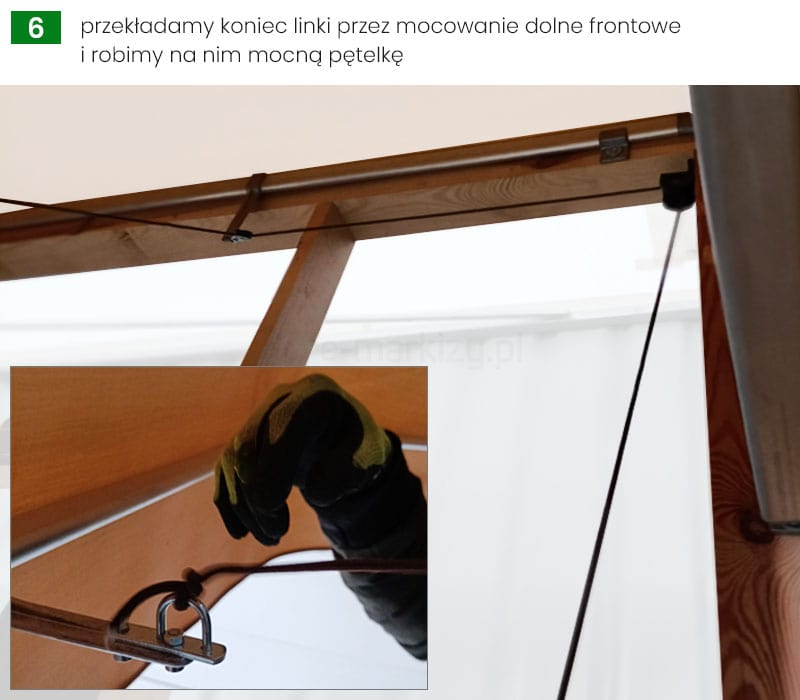

Dwa ujęcia prezentujące montaż linki do składania markizy koszowej. W górnej części widoczne prowadzenie linki przy ścianie, w lewym dolnym rogu zamocowanie linki w profilu markizy z widoczną ręką w rękawicy ochronnej. Na górze napis umieszczony obok kwadratu o zielonym kolorze z umieszczoną wewnątrz białą cyfrą 6: "przekładamy koniec linki przez mocowanie dolne frontowe i robimy na nim mocną pętelkę".

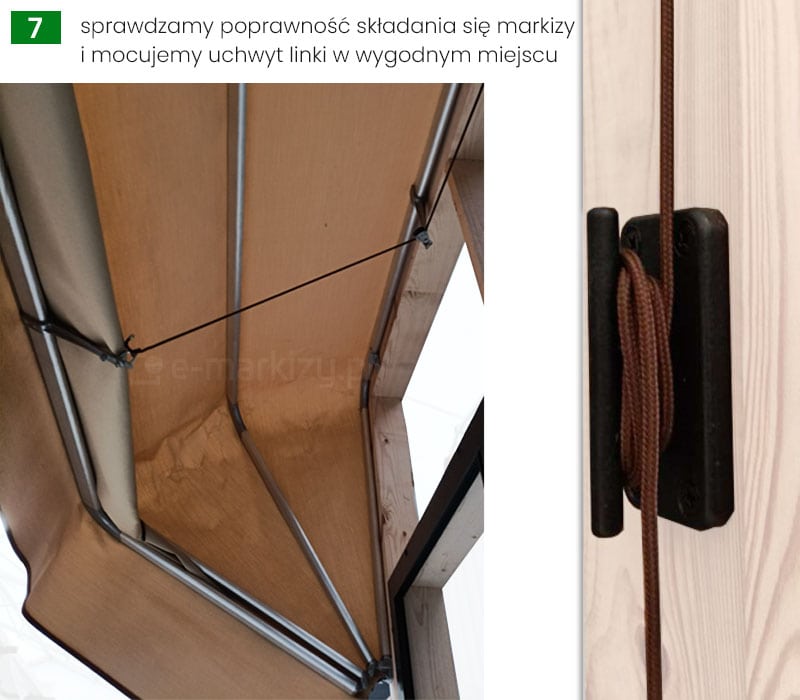

Zdjęcie przedstawia siódmy etap montażu markizy koszowej, obejmujący kontrolę mechanizmu i finalne mocowanie osprzętu. Lewa część obrazu pokazuje widok od spodu na rozłożoną markizę z widocznym stelażem wykonanym z aluminiowych profili oraz systemem sznurków łączących poszczególne łuki konstrukcji, co zapewnia ich równomierne składanie się. Prawa część zdjęcia przedstawia zamontowany na pionowej, drewnianej ramie czarny, polimerowy uchwyt linki, czyli knagę. Na uchwyt nawinięty jest brązowy sznur sterujący, służący do blokowania markizy w żądanej pozycji. Całość konstrukcji zamocowana jest do jasnego, drewnianego obramowania na tle białej elewacji.

Montaż markiz koszowych – podsumowanie

Powyższa instrukcja dotyczy markizy koszowej prostej, ale montaż markiz o innych kształtach, takich jak półokrągła i trójkątna odbywa się na podobnej zasadzie. Montaż markizy rozpoczyna się od przygotowania zakotwień dostosowanych do rodzaju podłoża (np. drewnianego, aluminiowego, betonu lub cegły), na którym będą mocowane uchwyty. Następnie oznacza się miejsca montażu uchwytów na podłożu, umieszczając punkty około 20 cm od prawego i lewego krańca, równomiernie rozmieszczając pozostałe uchwyty. Po oznaczeniu miejsc wyrównuje się je poziomo za pomocą poziomicy i mocuje uchwyty, korzystając z odpowiednich zakotwień dostosowanych do rodzaju podłoża, unikając zbyt mocnego dokręcania w pierwszym etapie. Kolejnym krokiem jest wyrównanie konstrukcji pionowo przed zamocowaniem dolnych uchwytów, montaż uchwytów w podłożu oraz sprawdzenie poprawności dolegania markizy do podłoża.
