Montaż dachu do pergoli Square

Montaż Daszka Pergoli Square – Instrukcja krok po kroku

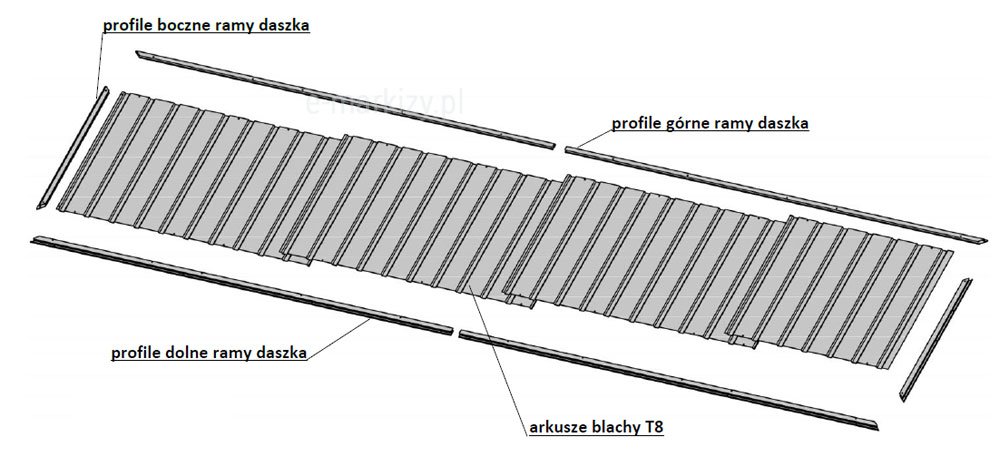

1. Systemowy daszek do pergoli składa się z arkuszy blachy trapezowej T8 oraz profili ramy do zabudowy daszka. Górny i dolny profil ramy dostarczany jest w maksymalnej długości 2,5 m, dlatego dla większych szerokości może składać się z przynajmniej dwóch odcinków.

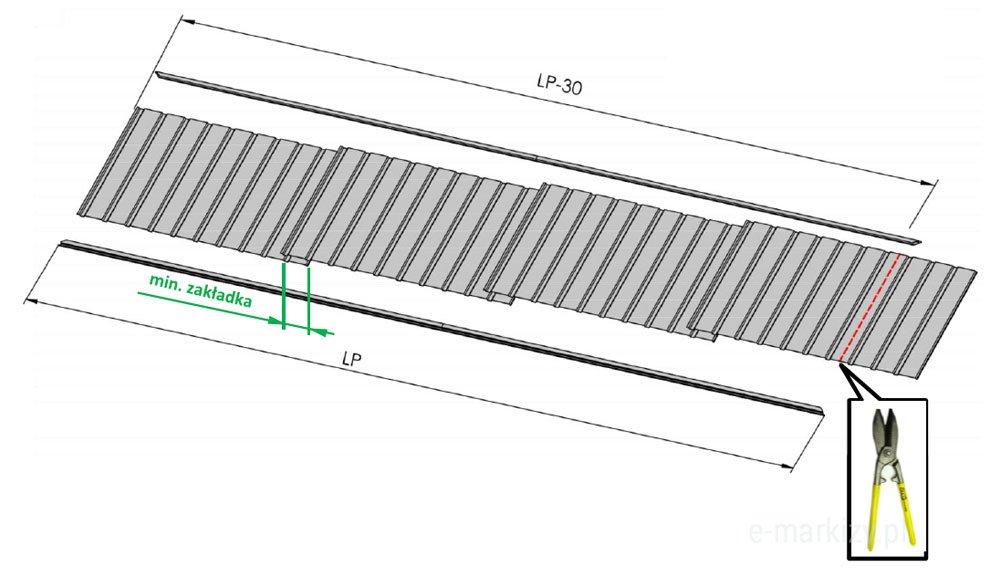

Rysunek techniczny w rzucie aksonometrycznym przedstawia instrukcję przygotowania i docinania blachy trapezowej T8 stanowiącej wypełnienie daszka ochronnego pergoli Square. Na schemacie widoczne są arkusze blachy ułożone obok siebie, gdzie punkt styku dwóch arkuszy został oznaczony jako minimalna zakładka za pomocą dwóch pionowych zielonych linii i strzałek dystansowych. Nad konstrukcją znajduje się linia wymiarowa z oznaczeniem LP-30, natomiast pod nią widnieje linia wymiarowa o długości LP, co definiuje całkowitą szerokość roboczą osłony. Po prawej stronie grafiki umieszczono czerwoną przerywaną linię pionową na ostatnim arkuszu blachy, która wskazuje miejsce cięcia materiału. Dodatkowo w prawym dolnym rogu znajduje się ramka z ilustracją nożyc do blachy z żółtymi rękojeściami, skierowana strzałką w stronę linii cięcia, co jednoznacznie wskazuje na konieczność mechanicznego dopasowania szerokości arkusza do wymaganego wymiaru konstrukcyjnego ramy.

2. Arkusze blachy daszka łączy się w całość poprzez nałożenie kolejnych arkuszy na siebie. Minimalną zakładką łączonych arkuszy jest jeden ryfel blachy. Jeżeli wymaganą szerokość krycia nie można uzyskać poprzez zakładanie arkuszy blach to należy nadmiar odciąć przy pomocy nożyc do blach.

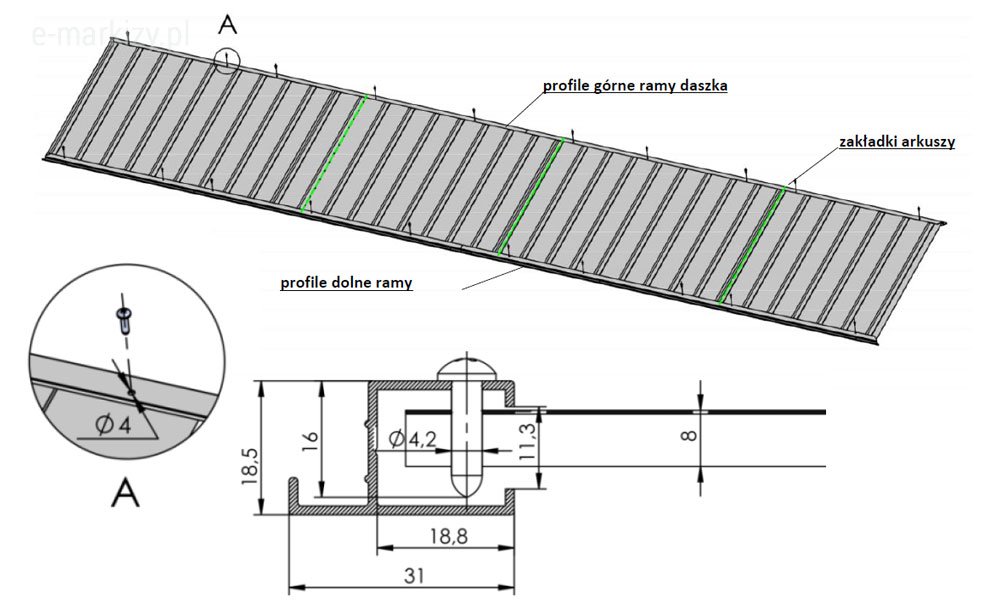

Rysunek techniczny prezentuje szczegóły montażowe daszka ochronnego pergoli Square, koncentrując się na sposobie łączenia blachy trapezowej z profilami ramy. W górnej części grafiki widoczny jest widok aksonometryczny zmontowanego panelu osłonowego, gdzie zielonymi liniami zaznaczono miejsca styku poszczególnych arkuszy opisane jako zakładki arkuszy. Wzdłuż krawędzi blachy rozmieszczono punkty mocowań do profilu górnego i dolnego ramy. Lewa dolna część ilustracji zawiera detal A w powiększeniu, pokazujący miejsce nawiercania otworu o średnicy 4 mm pod blachowkręt. Głównym elementem grafiki jest precyzyjny przekrój poprzeczny profilu ramy o szerokości całkowitej 31 mm i wysokości 18,5 mm. Przekrój ten szczegółowo wymiaruje gniazdo montażowe o szerokości 18,8 mm i wysokości wewnętrznej 11,3 mm, w którym osadzona jest krawędź blachy trapezowej o grubości 8 mm. Schemat pokazuje zastosowanie nita lub wkręta o średnicy 4,2 mm, który przechodzi przez górną ściankę profilu i blachę, stabilizując całe wypełnienie wewnątrz aluminiowej ramy.

3. Przed nałożeniem daszka na konstrukcję pergoli należy połączyć arkusze z górnym i dolnym profilem ramy przy pomocy wkrętów samogwintujących. Arkusze połączyć przewiercając się przez profil ramy oraz powierzchnię blachy w odległościach co około 4 ryfle. Zaleca się wykonać połączenia również w miejscach zakładki arkuszy.

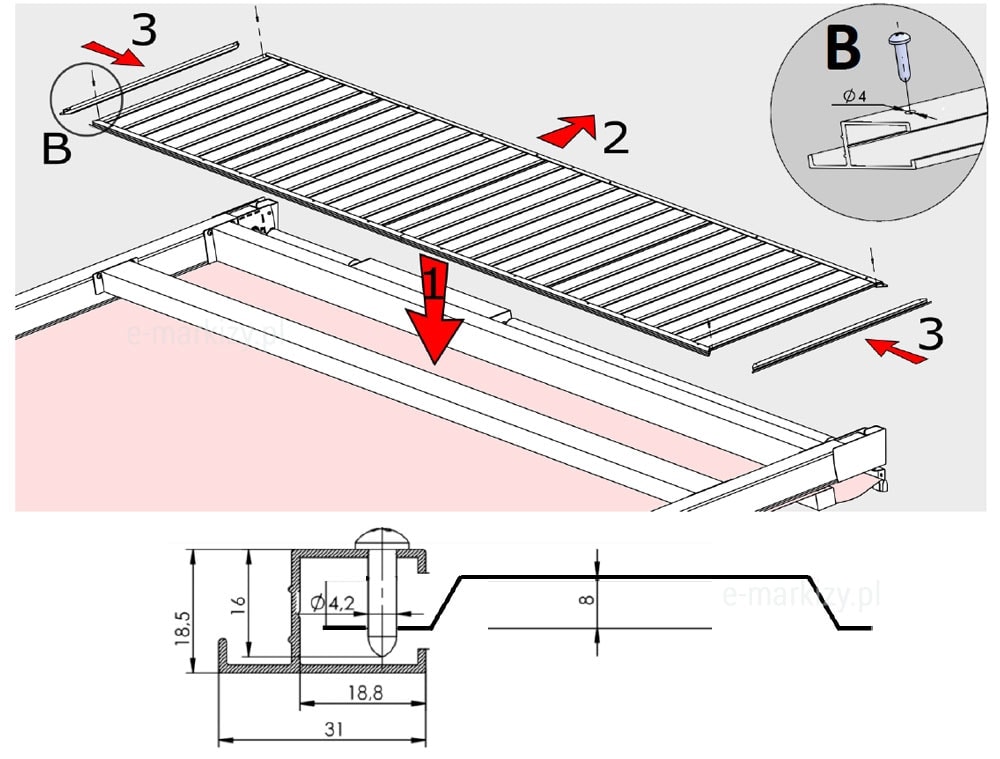

Rysunek techniczny przedstawia schemat montażu zmontowanego panelu ochronnego na konstrukcji pergoli Square przy użyciu rzutu aksonometrycznego oraz detali konstrukcyjnych. Główna część grafiki ilustruje proces osadzania gotowego daszka na górnej ramie pergoli, co zostało oznaczone dużą czerwoną strzałką z numerem 1 skierowaną w dół. Kolejne etapy montażu wskazują czerwone strzałki z numerami 2 i 3, sugerujące kierunki pozycjonowania i blokowania elementów bocznych ramy. W prawym górnym rogu znajduje się okrągły detal B, który w powiększeniu pokazuje precyzyjne miejsce nawiercania otworu o średnicy 4 mm w profilu aluminiowym w celu wprowadzenia wkręta mocującego. Dolna część grafiki zawiera szczegółowy przekrój poprzeczny węzła konstrukcyjnego o szerokości całkowitej 31 mm i wysokości 18,5 mm. Przekrój ten dokumentuje sposób, w jaki blacha trapezowa o wysokości profilu 8 mm jest wsunięta w gniazdo profilu o prześwicie 11,3 mm i ustabilizowana od góry wkrętem o średnicy 4,2 mm. Rysunek w sposób kompleksowy łączy instrukcję składania całych modułów z precyzyjną informacją o wymiarach milimetrowych niezbędnych do poprawnej instalacji zadaszenia.

4. Daszek nałożyć na konstrukcję pergoli dosuwając go w kierunku ściany. Dolny profil ramy powinien opierać się na całej długości na belce podpierającej (w razie konieczności zmienić jej położenie). Następnie nałożyć profile boczenie ramy daszka i przykręcić je do arkusza blachy na obu końcach profilu.

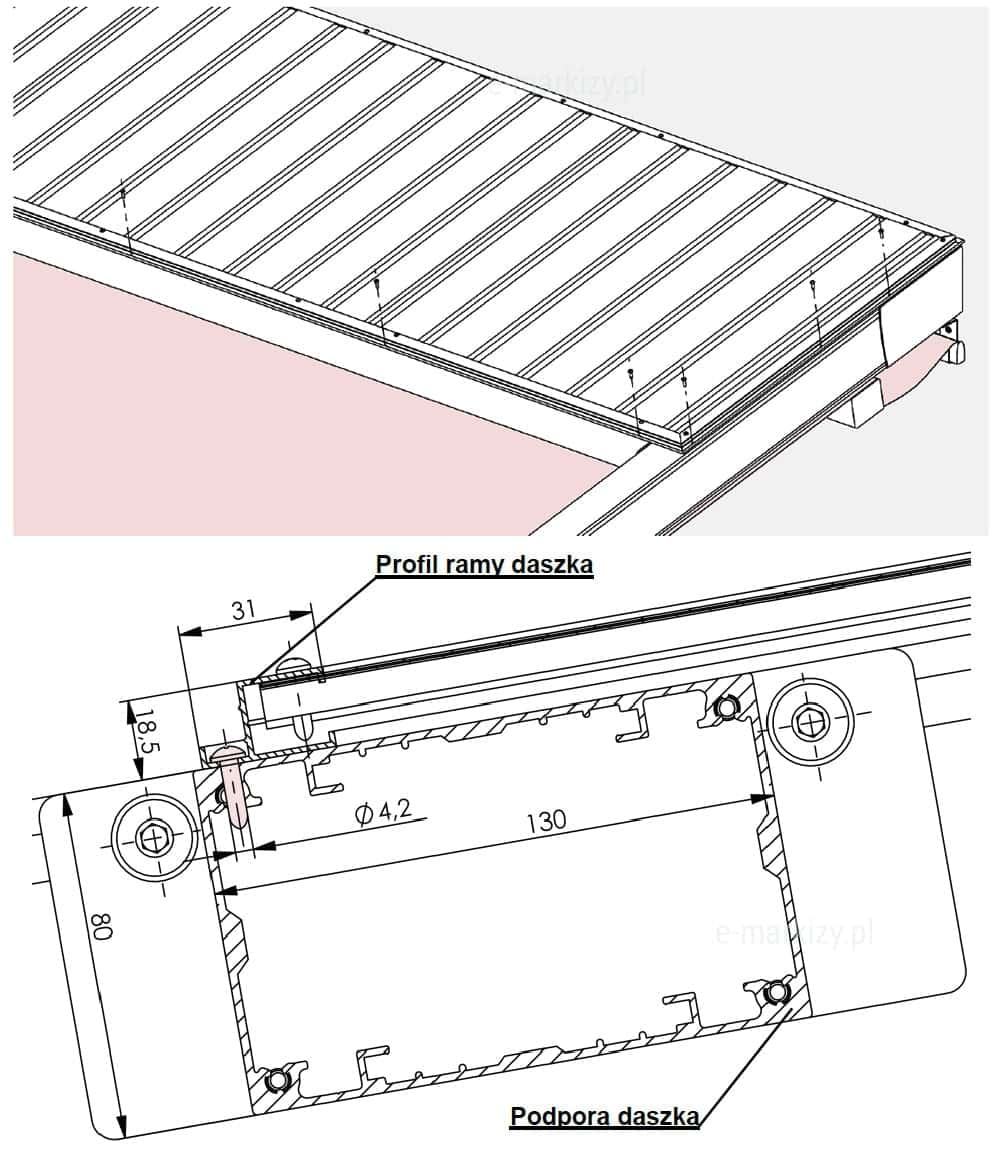

Rysunek techniczny prezentuje montaż dachu do pergoli Square. Na ilustracji zaprezentowano finalny etap montażu daszka ochronnego na pergoli Square, przedstawiając zarówno widok perspektywiczny zmontowanego elementu, jak i precyzyjny przekrój poprzeczny węzła mocującego. W górnej części grafiki widoczny jest fragment zadaszenia z blachy trapezowej osadzonej w aluminiowej ramie, która spoczywa na głównej konstrukcji wsporczej. Pionowe przerywane linie wskazują miejsca wprowadzenia wkrętów mocujących wzdłuż krawędzi profilu. Dolna część rysunku zawiera szczegółowy przekrój konstrukcyjny, na którym zidentyfikowano profil ramy daszka o wymiarach zewnętrznych 31 mm szerokości oraz 18,5 mm wysokości. Profil ten jest przytwierdzony do szerokiej podpory daszka o wymiarze 130 mm za pomocą wkręta o średnicy 4,2 mm. Schemat dokumentuje również całkowitą wysokość elementu mocującego wynoszącą 80 mm oraz precyzyjne rozmieszczenie kanałów montażowych wewnątrz ekstrudowanego profilu aluminiowego. Całość ułatwia zrozumienie relacji przestrzennej między osłoną blaszaną a główną belką konstrukcyjną pergoli.

5. Dolny i boczny profil ramy daszka przykręcić do konstrukcji za pomocą wkrętów samogwintujących.

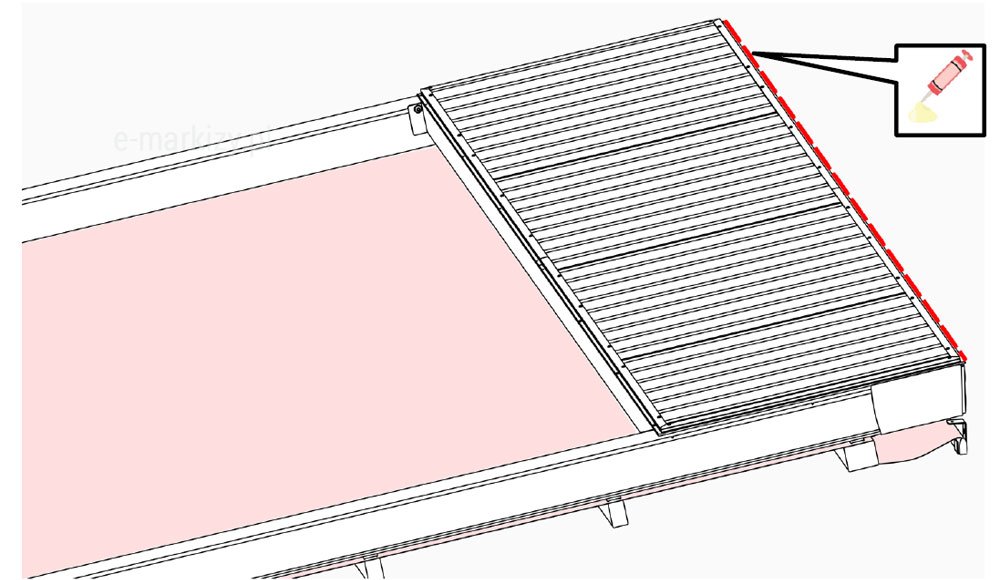

Rysunek techniczny przedstawia końcowy etap uszczelniania daszka ochronnego pergoli Square przy użyciu masy uszczelniającej. Na schemacie widoczny jest fragment zmontowanego zadaszenia z blachy trapezowej osadzonej w aluminiowej ramie, która znajduje się nad jasnoróżową powierzchnią poszycia głównego. Wzdłuż tylnej krawędzi panelu ochronnego zaznaczono grubą, czerwoną linię przerywaną, która wskazuje miejsce aplikacji szczeliwa. W prawym górnym rogu umieszczono ikonę w ramce przedstawiającą tubę silikonu lub kleju montażowego z naniesioną kroplą preparatu, co jednoznacznie instruuje o konieczności zabezpieczenia styku konstrukcji przed przedostawaniem się wilgoci. Całość grafiki ma charakter instruktażowy, pokazując relację między nowo zamontowaną osłoną a pozostałymi elementami górnej ramy systemu, podkreślając wagę szczelności połączenia na całej jego szerokości.

6. Zaleca się doszczelnić połączenie ramy daszka ze ścianą np. za pomocą sylikonu.

Strona dotyczy dachu rzymskiego Square firmy Mol wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
