Montaż markizy Casablanca Aluprof

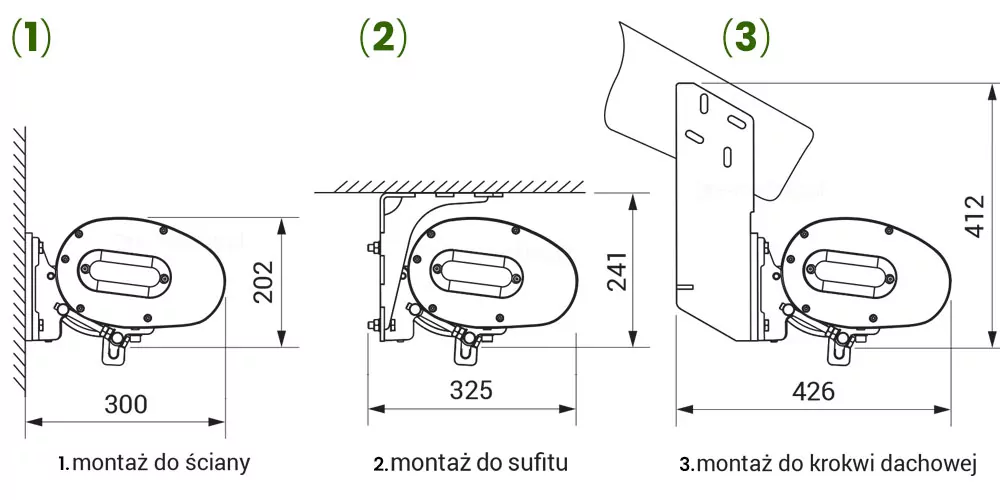

Rysunek techniczny przedstawiający trzy podstawowe sposoby montażu kasety markizy tarasowej Casablanca wraz z jej dokładnymi wymiarami zewnętrznymi w milimetrach. Schematy prezentują przekrój boczny owalnej kasety w zależności od wybranego typu wspornika: Wariant 1 (montaż do ściany): Pokazuje kasetę przylegającą bezpośrednio do pionowej płaszczyzny ściany. Całkowita głębokość konstrukcji wynosi 300 mm, a jej wysokość to 202 mm. Wariant 2 (montaż do sufitu): Prezentuje kasetę podwieszoną pod poziomym stropem za pomocą kątowego uchwytu sufitowego. Całkowita głębokość montażowa wynosi 325 mm, natomiast wysokość od sufitu do dolnej krawędzi kasety to 241 mm. Wariant 3 (montaż do krokwi dachowej): Przedstawia kasetę zamocowaną do skośnej belki dachowej przy użyciu wydłużonego, pionowego uchwytu krokwiowego. W tym wariancie całkowita głębokość wynosi 426 mm, a wysokość całego układu montażowego to 412 mm. Każdy ze schematów zawiera precyzyjne linie wymiarowe oraz numerację (1, 2, 3) odpowiadającą konkretnemu rodzajowi instalacji. Grafika ma charakter czarno-białego projektu inżynieryjnego.

Sposoby Montażu Markizy Casablanca

Montaż markizy Casablanca: Markiza jest już w całości skręcona i wyregulowana. Markizę standardowo posiada uchwyty do ściany (1). Za dopłatą możemy dokupić uchwyty do sufitu (2) lub krokwi dachowej (3). Montaż markizy w zasadzie jest bardzo prosty i ogranicza się właściwie do zamocowania uchwytów np. na ścianie. W razie potrzeby możemy również dowolnie ustawiać kąt pochyłu. Markizę możemy również przymocować bez żadnego problemu do ściany ocieplonej np. styropianem, nawet do grubości 20cm. Produkt przeznaczony jest do samodzielnego montażu.

Zobacz Instrukcję montażu

Montaż markizy Casablanca – Dostępne Metody

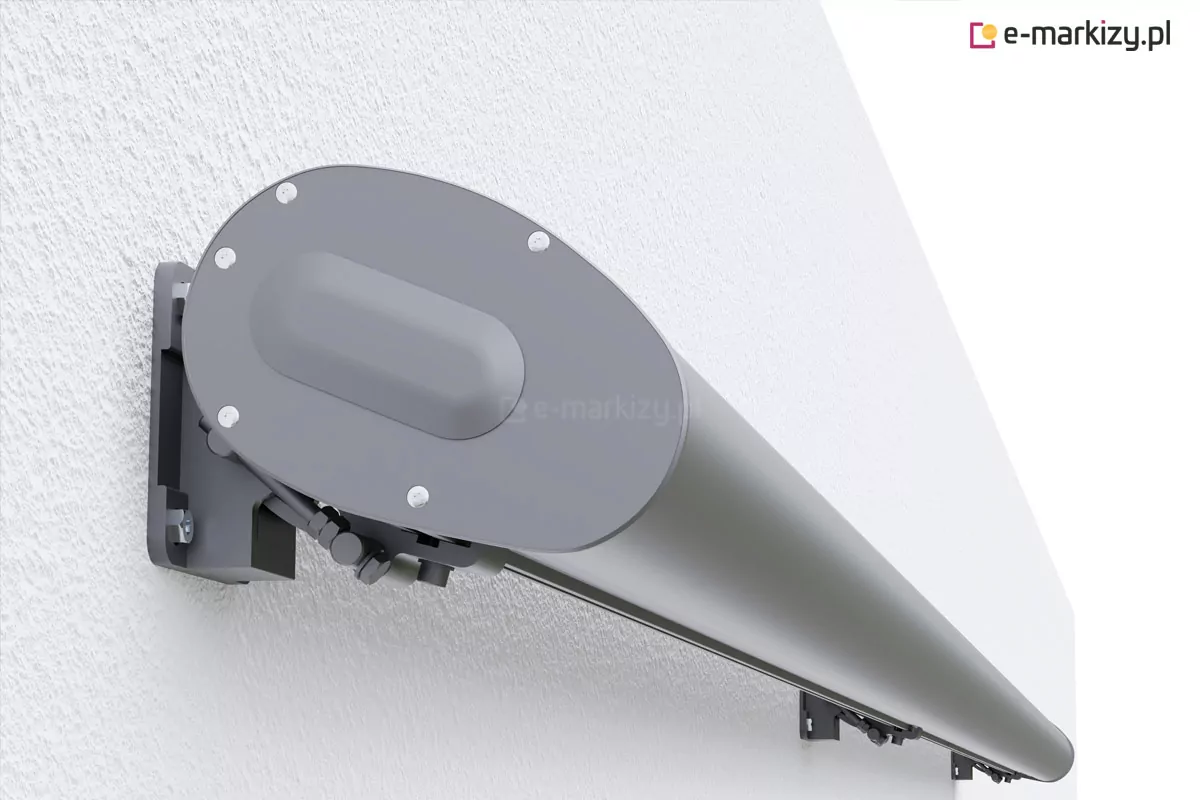

Zdjęcie przedstawia zbliżenie na profil boczny markizy tarasowej w pełnej kasecie, zamontowanej na elewacji budynku pokrytej białym tynkiem strukturalnym. Konstrukcja markizy wykonana jest z aluminium lakierowanego proszkowo na kolor antracytowy (grafitowy). Widoczny jest owalny, opływowy kształt bocznej pokrywy kasety, która jest przytwierdzona za pomocą srebrnych śrub. Kaseta jest osadzona na ściennym uchwycie montażowym, a pod jej dolną częścią widoczne są elementy mechanizmu przegubowego ramion oraz śruby regulacyjne służące do ustawiania kąta pochyłu materiału. Markiza znajduje się w pozycji całkowicie zamkniętej – profil czołowy szczelnie przylega do obudowy, co zapewnia pełną ochronę zwiniętego materiału przed opadami i zanieczyszczeniami. Perspektywa zdjęcia ukazuje długość markizy, z widocznymi w oddali kolejnymi wspornikami montażowymi.

1. Montaż Markizy do Ściany

Standardowo markiza posiada uchwyty ścienne, na których mocowana jest do powierzchni pionowej. Uchwyty malowane są pod kolor konstrukcji. Ilość sztuk jest dobierana do szerokości markizy.

Trójwymiarowy model techniczny w kolorze szarym przedstawia ścienny uchwyt montażowy przeznaczony do markiz tarasowych modeli Casablanca oraz Dakar. Uchwyty ścienne Dakar i Casablanca opierają się na solidnej płycie przyściennej o prostokątnym kształcie i zaokrąglonych rogach, która w swoich czterech narożnikach posiada pionowo zorientowane, podłużne otwory technologiczne służące do trwałego kotwienia konstrukcji do fasady budynku. Od frontu płyty bazowej odchodzi masywne ramię nośne o płynnie wygiętym, łukowatym profilu, stabilizowane dodatkowo od dołu przez system regulowanych, cylindrycznych drążków rozporowych połączonych śrubami nastawnymi. W górnej części uchwytu widoczny jest masywny zawias oporowy ze wzmacniającymi ożebrowaniami pionowymi, natomiast na przednim, wysuniętym zakończeniu ramienia znajduje się płaska platforma robocza wyposażona w gniazdo montażowe przeznaczone do stabilnego osadzenia profilu kasetowego markizy. Całość kompozycji osadzona jest na gładkim, jasnym tle, w lewym górnym rogu znajduje się oznaczenie numeryczne w postaci cyfry jeden wpisanej w okrąg.

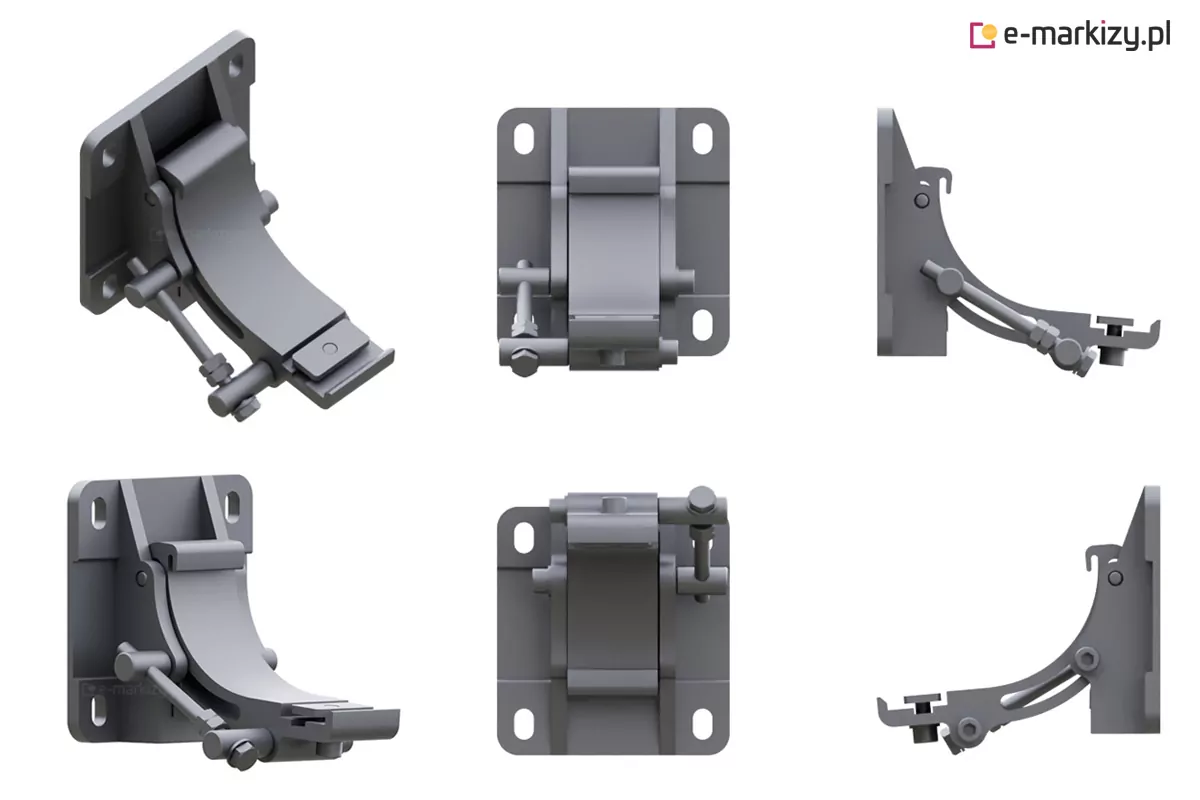

Zestawienie sześciu renderów 3D przedstawiających budowę i mechanizm regulacji uchwytów ściennych do markizy kasetowej Casablanca i Dakar. Uchwyty w kolorze antracytowym pokazane są z różnych perspektyw (izometrycznej, od przodu oraz z profilu), co pozwala na dokładną analizę ich konstrukcji: Budowa podstawy: Każdy uchwyt posiada solidną, prostokątną płytę montażową z czterema owalnymi otworami na śruby, umożliwiającymi stabilne przytwierdzenie do elewacji. Mechanizm regulacji: Główna część uchwytu ma łukowaty, opływowy kształt, dopasowany do profilu kasety markizy. Widoczna jest zintegrowana śruba regulacyjna z nakrętką kontrującą, która pozwala na precyzyjne ustawienie kąta nachylenia markizy po jej zawieszeniu. System blokady: W górnej części uchwytu znajduje się charakterystyczne wycięcie (hak), w którym osadzana jest rura lub profil markizy. Dolna część wyposażona jest w ruchomy element dociskowy, zabezpieczający konstrukcję przed przypadkowym wysunięciem. Grafika precyzyjnie oddaje matową fakturę odlewu oraz techniczne detale połączeń śrubowych mechanizmu pozycjonującego. Wszystkie elementy są przedstawione na neutralnym białym tle.

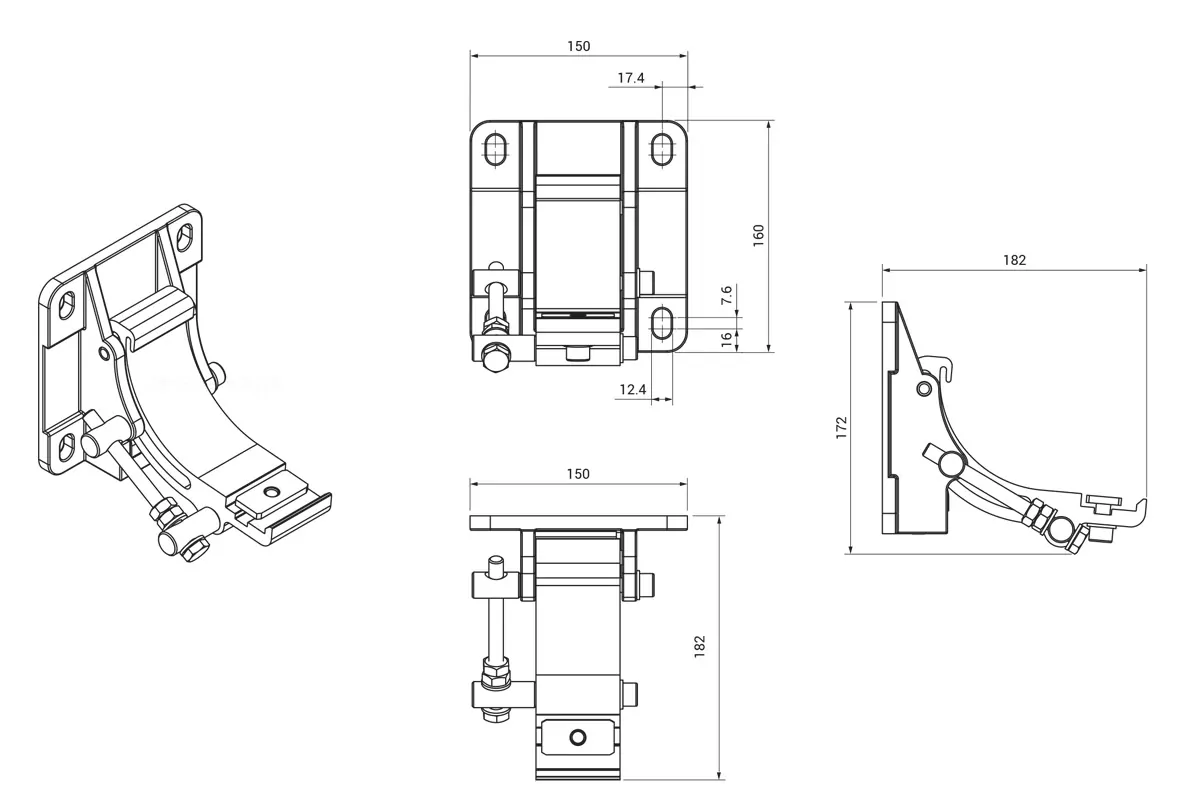

Rysunek techniczny przedstawia szczegółowy schemat konstrukcyjny i wymiarowanie, jakie posiada uchwyt ścienny dedykowany do markiz Dakar i Casablanca marki Aluprof, ukazany w czterech różnych rzutach: izometrycznym, od przodu, od góry oraz z boku. Na rzucie izometrycznym widoczna jest masywna płyta montażowa z czterema owalnymi otworami w narożnikach oraz wygięte ramię wspornika wyposażone w śrubę regulacyjną z nakrętkami kontrującymi. Rzut od przodu określa całkowitą szerokość podstawy wynoszącą 150 mm oraz wysokość korpusu główną 160 mm, wskazując jednocześnie precyzyjne odległości między otworami montażowymi, takie jak 17,4 mm od krawędzi bocznej i 12,4 mm szerokości pojedynczego otworu. Widok z góry potwierdza szerokość 150 mm oraz pokazuje całkowity wysięg ramienia od ściany, który wynosi 182 mm. Rzut boczny szczegółowo ilustruje profil uchwytu o całkowitej wysokości tylnej płyty wynoszącej 172 mm oraz głębokości montażowej 182 mm, ukazując również kąt nachylenia ramienia i położenie mechanizmu blokującego. Wszystkie linie wymiarowe są naniesione czarną, cienką czcionką na białym tle, co zapewnia wysoką czytelność dokumentacji technicznej produktu.

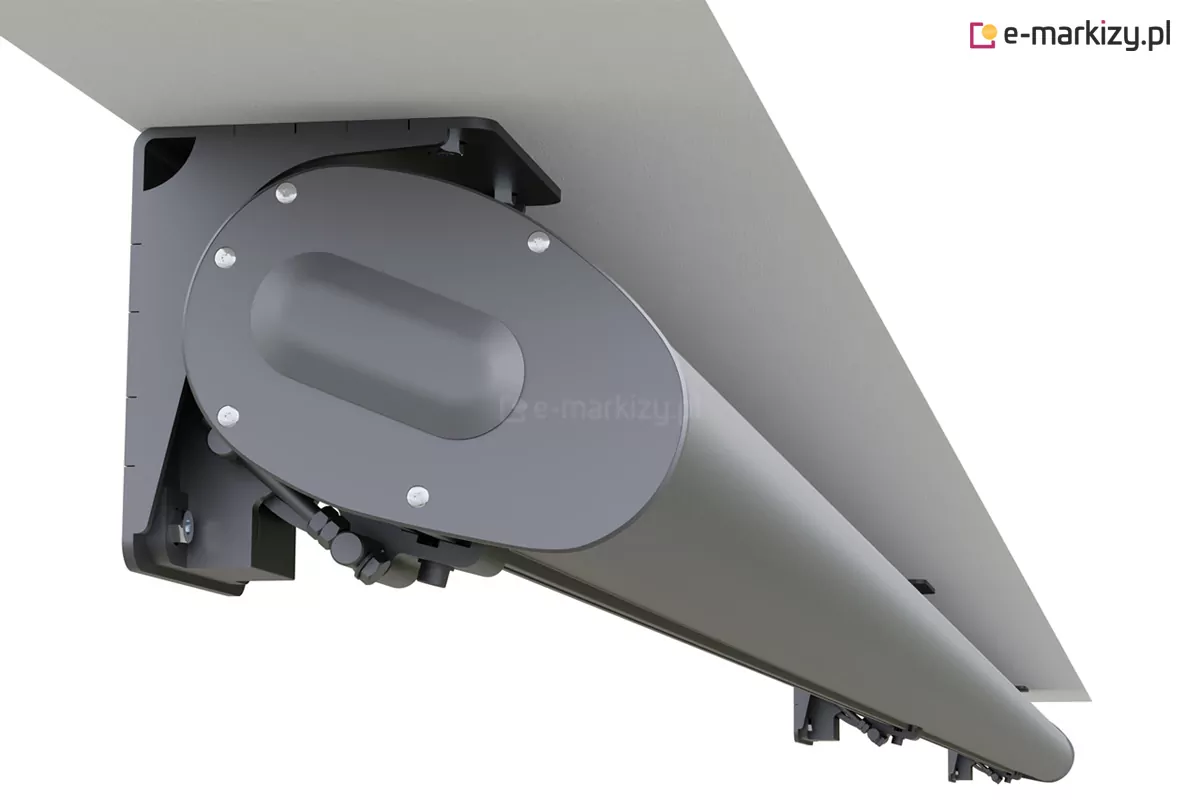

Zbliżenie na aluminiową kasetę markizy tarasowej w kolorze antracytowym (ciemnoszarym), zamontowaną pod sufitem lub wnęką balkonową. Na pierwszym planie widoczny jest boczny dekiel kasety o obłym, aerodynamicznym kształcie, przymocowany za pomocą czterech srebrnych śrub montażowych. Konstrukcja wsparta jest na solidnym, stalowym uchwycie montażowym przytwierdzonym pionowo do ściany i poziomo do stropu. Pod kasetą widoczny jest mechanizm przegubowy ramienia markizy wraz ze śrubami regulacyjnymi kąta nachylenia. Markiza Casablanca Aluprof jest w stanie całkowicie złożonym (zamkniętym), gdzie profil przedni idealnie przylega do obudowy, tworząc szczelną kasetę chroniącą poszycie materiałowe przed czynnikami atmosferycznymi. W tle widoczny jest fragment sufitu oraz dalsza część długiej konstrukcji markizy, co ukazuje powtarzalność uchwytów mocujących wzdłuż całej długości profilu.

2. Montaż do sufitu

Markizę możemy również zamontować do sufitu za pomocą wspornika sufitowego (2). Zespala się go (skręca) z uchwytem ściennym (1), co daje nam jedną całość. Wspornik sufitowy wymaga dodatkowej opłaty. Wsporników sufitowych jest zawsze taka sama ilość jak uchwytów ściennych.

Grafika techniczna przedstawiająca złożony i gotowy do montażu uchwyt sufitowy do markiz Aluprof Dakar/Casablanca, ukazany w widoku perspektywicznym od boku. Konstrukcja składa się z dwóch głównych, zintegrowanych ze sobą części wykonanych z metalu o jasnoszarym, matowym wykończeniu. Górny element to masywny wspornik sufitowy o profilu kątowym, który posiada szeroką, poziomą płytę montażową z widocznymi otworami na śruby oraz pionową ściankę boczną z charakterystycznymi nacięciami pozycjonującymi na krawędziach. Pod osłoną wspornika zamontowany jest właściwy uchwyt markizy o opływowym, ergonomicznym kształcie. Ten ruchomy moduł posiada mechanizm regulacyjny wyposażony w stalowe sworznie i śruby, które pozwalają na precyzyjne ustawienie kąta nachylenia kasety markizy. Widoczny jest dolny profil uchwytu z wyprofilowanym gniazdem przeznaczonym do stabilnego osadzenia kasety. Całość konstrukcji jest zwarta i sprawia wrażenie bardzo wytrzymałej, co jest kluczowe dla systemów kasetowych typu Dakar czy Casablanca. W lewym górnym rogu obrazu, nad produktem, znajduje się mała cyfra dwa wpisana w ciemnozielony okrąg.

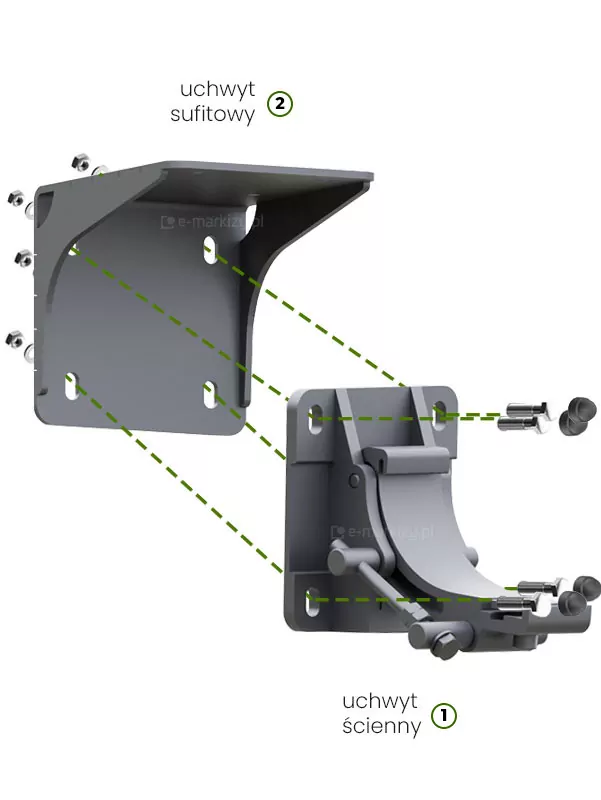

Schemat techniczny w rzucie izometrycznym prezentujący sposób łączenia dwóch kluczowych elementów montażowych: uchwytu sufitowego oraz uchwytu ściennego przeznaczonego do markiz Aluprof Dakar/Casablanca. Po lewej stronie u góry znajduje się uchwyt sufitowy, oznaczony cyfrą dwa w zielonym okręgu, który ma formę szerokiego, grafitowego kątownika z płaską płytą górną do montażu sufitowego oraz pionową ścianką z czterema owalnymi otworami. Po prawej stronie u dołu widoczny jest uchwyt ścienny, oznaczony cyfrą jeden w zielonym okręgu, wyposażony w ruchome ramię o ergonomicznym, wygiętym kształcie oraz mechanizmy regulacyjne ze śrubami i przegubami. Proces integracji obu elementów ilustrują cztery przerywane zielone linie, które wyznaczają osie montażu śrub łączących obie części. Wzdłuż tych linii, po prawej stronie uchwytu ściennego, umieszczono cztery stalowe śruby z łbem sześciokątnym oraz cztery czarne, plastikowe kapturki maskujące. Po lewej stronie, za ścianką uchwytu sufitowego, znajdują się odpowiadające im cztery metalowe podkładki oraz cztery nakrętki. Całość grafiki szczegółowo objaśnia, jak przy pomocy dołączonego zestawu śrub przekształcić standardowy uchwyt ścienny w konfigurację sufitową, niezbędną do instalacji markiz w kasecie takich jak modele Dakar czy Casablanca. Nad i pod elementami umieszczono napisy identyfikujące: uchwyt sufitowy oraz uchwyt ścienny.

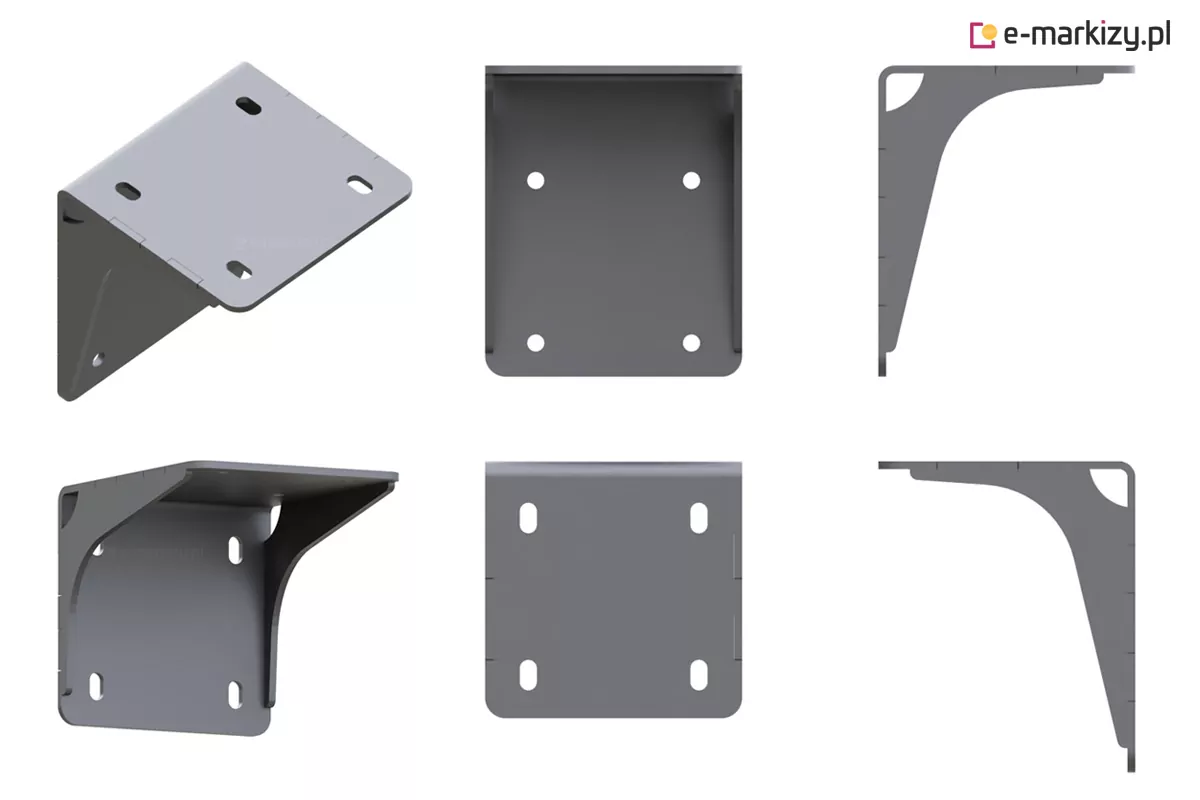

Zestawienie sześciu renderów 3D przedstawiających budowę i profil uchwytów. Uchwyty sufitowe do markiz Dakar i Casablanca przeznaczone są do montażu markizy kasetowej Casablanca. Uchwyty w kolorze antracytowym pokazane są z różnych perspektyw (izometrycznej, od góry, od dołu oraz z profilu), co pozwala na dokładną analizę ich konstrukcji: Płyta montażowa: Górna, pozioma część uchwytu to szeroka płyta z czterema owalnymi otworami montażowymi, zaprojektowana do stabilnego przytwierdzenia konstrukcji bezpośrednio do spodu płyty balkonowej lub stropu. Konstrukcja wspierająca: Od płyty montażowej odchodzą dwa pionowe, wyprofilowane ramiona o łukowatym kształcie, które tworzą solidną bazę dla mechanizmu markizy. Detale techniczne: Na widokach z profilu widoczne są precyzyjne wycięcia i otwory techniczne w dolnej części ramion, służące do osadzenia i zablokowania kasety markizy. Konstrukcja jest wzmocniona w narożnikach, co zapewnia odporność na obciążenia statyczne i dynamiczne. Wykończenie: Render prezentuje gładką, matową strukturę powierzchni, charakterystyczną dla lakierowanych proszkowo elementów stelaża Aluprof. Całość grafiki ma charakter techniczny i jest przedstawiona na neutralnym białym tle.

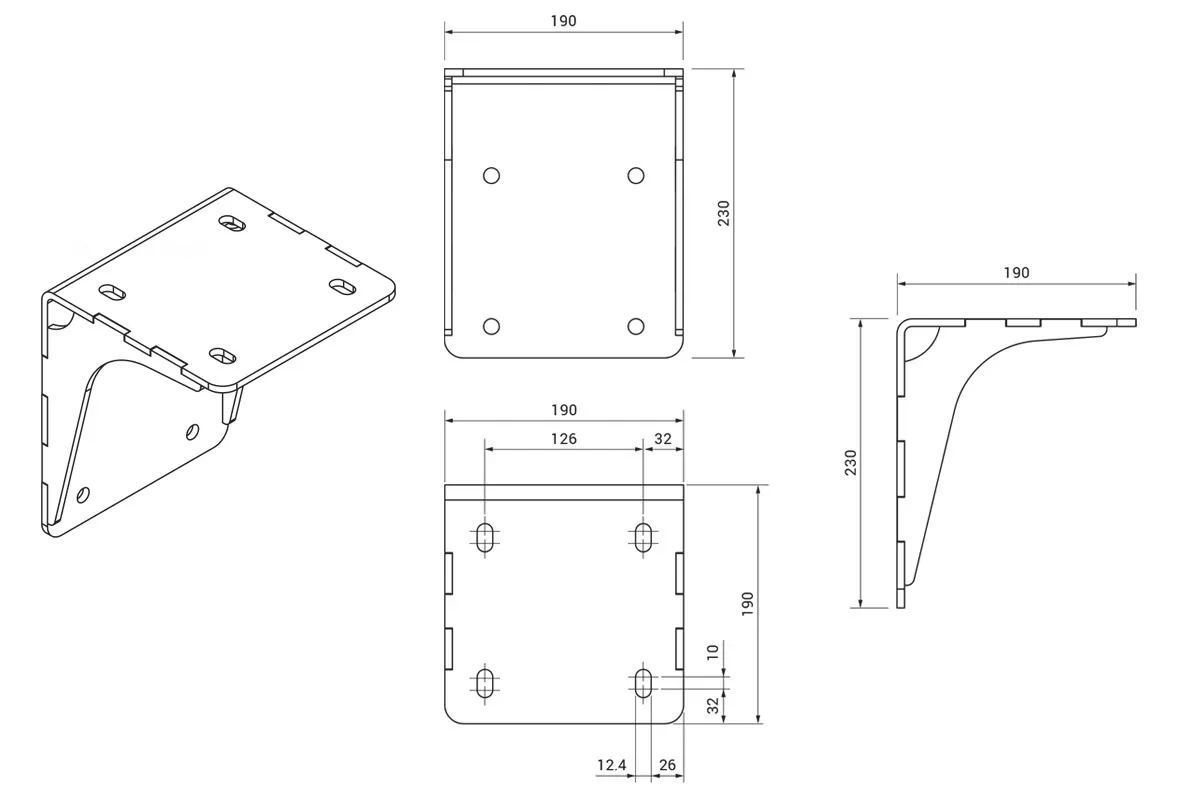

Rysunek techniczny przedstawiający szczegółowe wymiary uchwytu sufitowego do markiz Aluprof Dakar/Casablanca, zaprezentowany w czterech rzutach: izometrycznym, z góry, z przodu oraz z boku. Wszystkie wymiary na schemacie podane są w milimetrach. Widok izometryczny w lewym górnym rogu ukazuje bryłę wspornika w formie masywnego kątownika z dodatkowymi wzmocnieniami bocznymi i otworami montażowymi. Rzut z góry określa szerokość elementu na 190 mm oraz głębokość płyty sufitowej na 230 mm, wskazując rozmieszczenie czterech okrągłych otworów. Rzut z przodu uszczegóławia rozstaw owalnych otworów montażowych: odległość między osiami pionowymi wynosi 126 mm, a otwory znajdują się w odległości 32 mm od bocznych krawędzi. Szerokość pojedynczego otworu to 12,4 mm, a jego wysokość wynosi 32 mm. Wysokość całkowita przedniej ścianki to 190 mm. Rzut boczny po prawej stronie pokazuje profil wspornika o wysokości 230 mm i głębokości 190 mm, z wyraźnie zaznaczonym łukowatym wzmocnieniem (żebrem) łączącym obie płaszczyzny uchwytu. Schemat wykonany jest w formie czarnych linii konturowych na białym tle, co zapewnia wysoką czytelność dokumentacji technicznej produktu.

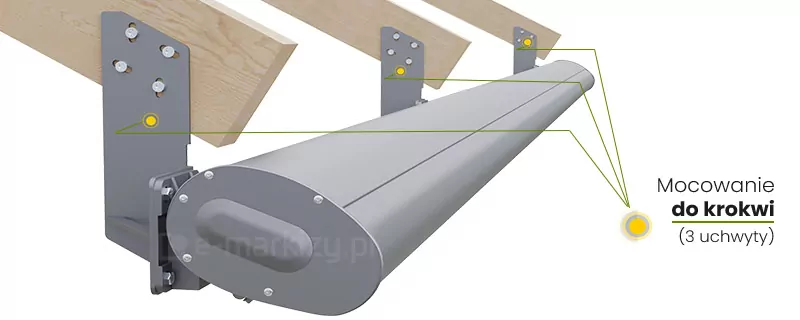

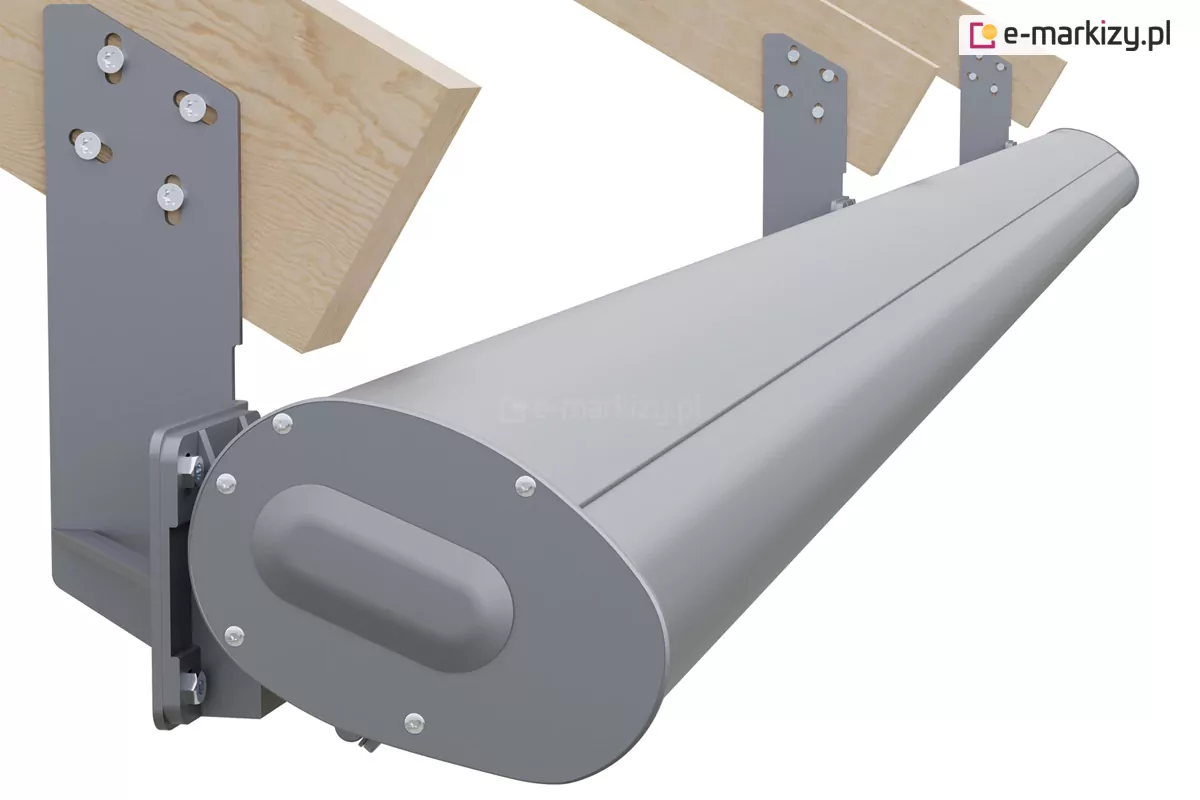

Perspektywiczny widok na montaż krokwiowy markizy tarasowej w pełnej kasecie Casablanca o barwie ciemnoszarej (antracyt). Na zdjęciu widoczne są trzy specjalistyczne uchwyty krokwiowe wykonane z lakierowanej stali, które są przykręcone bezpośrednio do bocznych płaszczyzn drewnianych krokwi dachowych. Do dolnej części tych wsporników podwieszona jest główna kaseta markizy. System jest w pełni złożony, prezentując gładką linię profilu czołowego idealnie dopasowanego do obudowy. Konstrukcja uchwytów posiada wielopunktowe otwory montażowe, co umożliwia precyzyjne wypoziomowanie całej markizy na nierównościach więźby dachowej.

3. Montaż do krokwi dachowej

Markizę tarasową możemy zamocować także do krokwi dachowej. Uchwyt krokwiowy (3), zespalamy (skręcamy) z uchwytem ściennym (1), co daje nam jedną całość. Uchwyt krokwiowy zawsze wymaga dopłaty. Wsporników krokwiowych jest zawsze taka sama ilość jak uchwytów ściennych.

Zdjęcie prezentuje techniczny rzut izometryczny zestawu montażowego, w którego skład wchodzą uchwyty krokwiowe do markizy casablanca i dakar Aluprof oraz zintegrowany z nim uchwyt ścienny wraz z elementami regulacyjnymi. Główny element nośny to masywna, stalowa płyta o barwie ciemnoszarej, posiadająca w górnej części charakterystyczne ścięcie pod kątem oraz cztery fasolkowe otwory montażowe, które pozwalają na precyzyjne przykręcenie konstrukcji do boku krokwi dachowej. W dolnej części płyta ta łączy się z solidnym wspornikiem ściennym za pomocą czterech punktów montażowych. Wspornik ten posiada profilowaną, łukowatą część dolną z mechanizmem regulacji kąta pochylenia, co jest charakterystyczne dla systemów markizowych Dakar oraz Casablanca firmy Selt. Mechanizm ten wyposażony jest w śrubę rzymską oraz sworznie, które umożliwiają płynne ustawienie kasety markizy. Cały moduł jest przedstawiony jako złożona, gotowa do instalacji jednostka, wykończona matową powłoką proszkową. W lewym górnym rogu grafiki znajduje się zielony znacznik z cyfrą trzy, wskazujący na konkretny model lub etap w dokumentacji technicznej produktu.

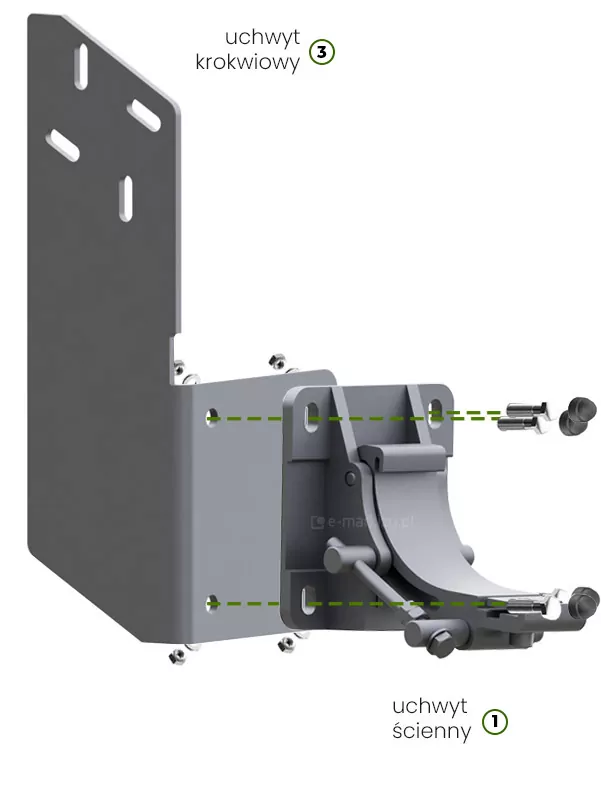

Ilustracja przedstawia schemat techniczny w widoku eksplodującym, demonstrujący sposób montażu systemu, w którego skład wchodzi uchwyt krokwiowy dakar/casablanca Aluprof (oznaczony numerem 3) oraz uchwyt ścienny (oznaczony numerem 1). Główny element nośny to pionowa, stalowa płyta w kolorze ciemnoszarym, wyposażona w górnej części w cztery fasolkowe otwory montażowe ułożone pod różnymi kątami, co umożliwia stabilne przykręcenie konstrukcji do boku krokwi. Dolna część uchwytu krokwiowego posiada prostopadłe zagięcie z otworami, do których montowany jest wspornik ścienny. Uchwyt ścienny to masywny odlew o złożonej geometrii, wyposażony w ruchomy mechanizm regulacji kąta pochyłu kasety markizy, charakterystyczny dla modeli Dakar i Casablanca. Proces łączenia obu głównych komponentów został zilustrowany za pomocą zielonych linii przerywanych, wskazujących osie montażu. W skład zestawu wchodzą śruby zamkowe o kwadratowym podsadzeniu, które przechodzą przez otwory we wsporniku ściennym i uchwycie krokwiowym. Na końcach śrub umieszczone są okrągłe podkładki oraz sześciokątne nakrętki kontrujące. Zestaw uzupełniają czarne, półkoliste zaślepki z tworzywa sztucznego, które służą do zamaskowania łbów śrub od frontu. Cała grafika ma charakter instruktażowy i jest prezentowana na czystym, białym tle, co zapewnia maksymalną czytelność poszczególnych detali technicznych.

Zestawienie sześciu renderów 3D przedstawiających budowę prawego uchwytu krokwiowego przeznaczonego do montażu markizy kasetowej Casablanca i Dakar. Uchwyty w kolorze antracytowym pokazane są z różnych perspektyw (izometrycznej, od przodu, z profilu oraz od spodu), co pozwala na dokładną analizę ich złożonej geometrii: Płyta montażowa: Główny element nośny to długa, pionowa płyta o nieregularnym kształcie, wyposażona w liczne owalne otwory montażowe. Została zaprojektowana do bocznego przytwierdzenia bezpośrednio do drewnianej krokwi dachowej. Wspornik poziomy: Od płyty krokwiowej odchodzi pod kątem prostym pozioma podstawa o kwadratowym obrysie z czterema otworami. To na tej płaszczyźnie osadzany jest właściwy uchwyt kasety markizy. Wzmocnienie konstrukcyjne: Pomiędzy pionową płytą a poziomą podstawą znajduje się trójkątny wspornik (zastrzał), który usztywnia całą konstrukcję i zwiększa jej odporność na duże obciążenia statyczne generowane przez ciężar markizy. Detale techniczne: Rendery precyzyjnie ukazują matowe wykończenie powierzchni oraz fazowane krawędzie grubych, stalowych płyt. W lewym górnym rogu grafiki znajduje się napis informacyjny: "wizualizacja uchwyt prawy". Całość prezentowana jest na neutralnym białym tle, co podkreśla inżynieryjny charakter tego elementu montażowego.

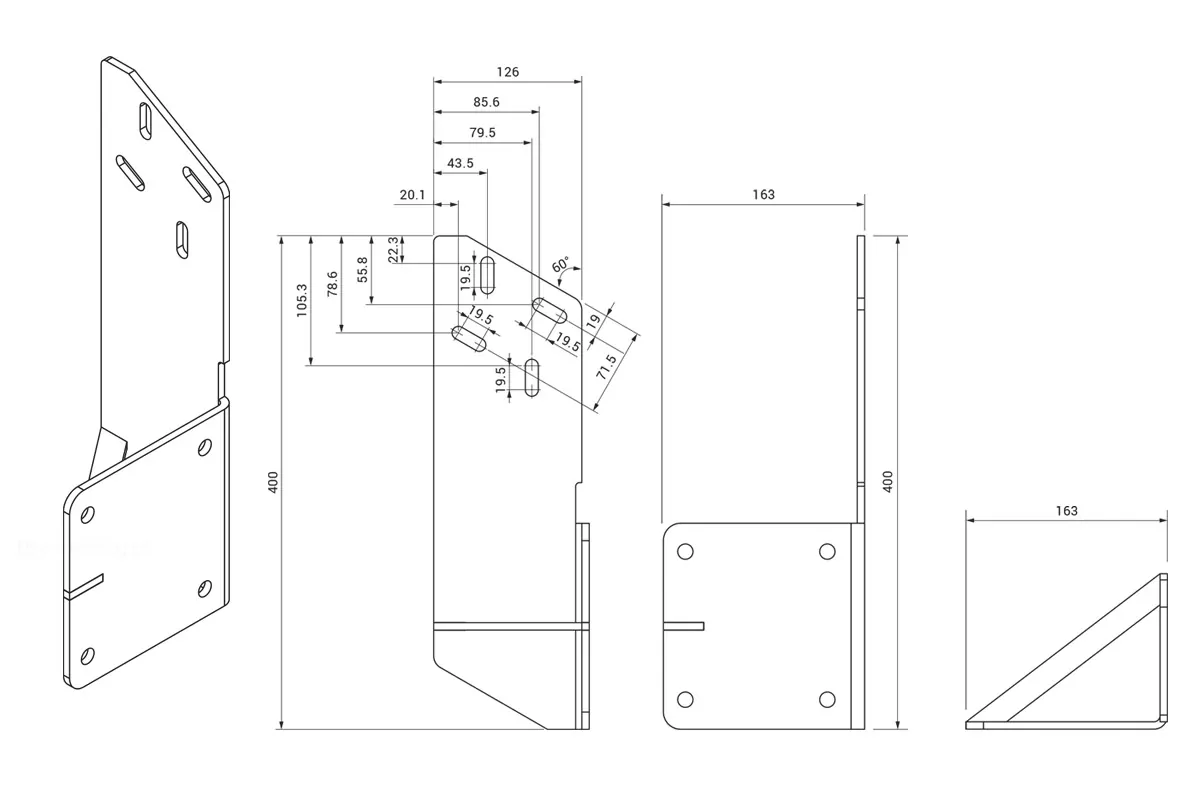

Grafika techniczna przedstawia profesjonalny rysunek techniczny i wymiarowy, na którym widnieje uchwyt krokwiowy dakar/casablanca Aluprof w kilku rzutach. Po lewej stronie umieszczono rzut aksonometryczny, pokazujący trójwymiarową bryłę elementu wykonanego z grubego arkusza aluminium. Centralną część zajmuje rzut boczny z naniesionym szczegółowym liniowaniem wymiarowym. Całkowita wysokość elementu wynosi 400 mm, a jego górna krawędź jest ścięta pod kątem 60°. W górnej części widoczne są cztery owalne otwory montażowe (fasolki) o długości 19,5 mm każdy, rozmieszczone w precyzyjnych odstępach: 22,3 mm, 55,8 mm, 78,6 mm oraz 105,3 mm od górnej krawędzi. Szerokość górnej płyty w najszerszym miejscu wynosi 126 mm. Prawy rzut pokazuje element od przodu, wskazując szerokość podstawy montażowej wynoszącą 163 mm. Na dole grafiki znajduje się rzut z góry, obrazujący trójkątne wzmocnienie (żebro) łączące pionową płytę z poziomą stopą montażową, co zapewnia konstrukcji wysoką sztywność i wytrzymałość na obciążenia generowane przez markizę. Wszystkie wymiary podane są w milimetrach, a rysunek wykonany jest w formie czarnych linii konturowych na białym tle, co jest standardem dla dokumentacji inżynieryjnej. Element posiada również pionowe wycięcie w dolnej płycie, ułatwiające centrowanie podczas instalacji.

Standardowa ilość uchwytów mocujących (od 2 do 3) zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 3) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

Grafika przedstawia zbliżenie na mechanizm oraz sposób montażu ściennego markizy tarasowej w pełnej kasecie. Widoczny jest bok jasnoszarej, aluminiowej kasety o obłym kształcie, z której wysunięty jest fragment poszycia oraz ciemnoszare ramię przegubowe. Tuż obok bocznej pokrywy znajduje się pionowy, szary uchwyt ścienny z otworami na śruby montażowe. Na grafice naniesiono zielone linie pomocnicze wskazujące na dwa skrajne punkty mocowania kasety. Po prawej stronie umieszczono tekst informacyjny: „Mocowanie do ściany (2 uchwyty)”. Wizualizacja prezentuje produkt na czystym, białym tle.

ORIENTACYJNA WAGA MARKIZY CASABLANCA (kg)
Wysięg W (mm)	Szerokość całkowita S (mm)
Wysięg W (mm)	2000-2900	2901-3500	3501-4100	4101-4700	4701-5300	5301-6000
1600	68	68	74	84	90	98
2100	od 2500 71,5	69	74	86,5	92	103
2600		od 3000 74,5	78,5	88	96	105
3100			80	92	100	109,5
3600			od 4000 85,5	97	106	116

Ostateczna waga markizy może się różnić w zależności od zastosowanych uchwytów, automatyki oraz innych akcesoriów.
Uchwyt sufitowy = 4 kg / uchwyt krokwiowy = 3 kg

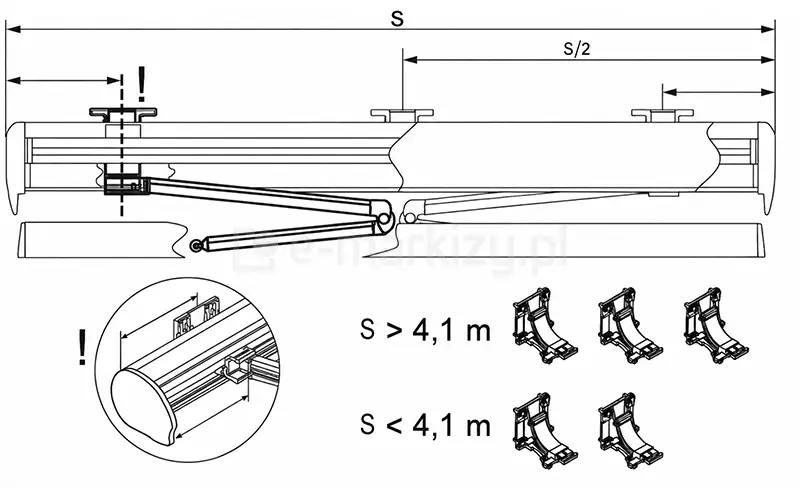

Rysunek techniczny przedstawiający wytyczne dotyczące rozmieszczenia uchwytów montażowych dla markizy tarasowej Dakar marki Aluprof, zaprezentowany w czarno-białej formie schematycznej na jasnym tle. W górnej części znajduje się widok markizy od przodu z zaznaczonymi ramionami przegubowymi oraz potrójnym układem uchwytów ścienno-kro krokwiowych umieszczonych nad kasetą. Powyżej rysunku naniesiono linie wymiarowe, gdzie litera „S” oznacza całkowitą szerokość markizy, natomiast wartość „S/2” wyznacza oś symetrii i punkt montażu środkowego uchwytu. Po lewej stronie zaznaczono przerywaną linią i wykrzyknikiem krytyczną strefę montażu skrajnego uchwytu względem mocowania ramienia, co zostało szczegółowo powiększone w dolnym okręgu, pokazującym przestrzeń montażową z profilu i rzutu izometrycznego zamkniętej kasety. W dolnej, prawej części schematu umieszczono specyfikację ilościową uchwytów w zależności od szerokości konstrukcji. Dla wariantu „S większe od 4,1 m” przewidziano zastosowanie trzech uchwytów montażowych, natomiast dla opcji „S mniejsze od 4,1 m” zilustrowano zestaw składający się z dwóch uchwytów ściennych.

Wymagana ilość i rozmieszczenie uchwytów ściennych zależnie od szerokości „S” markizy:

Uchwyty ścienne należy montować w zaznaczonym przez producenta miejscu w tylnej części kasety (tak, aby były one „w osi” symetrii uchwytów ramion).
Ilość uchwytów jest dobierana automatycznie przez producenta w zależności od szerokości.

Uwaga! Rysunek przedstawia markizę Dakar

Zdjęcie prezentuje zestaw trzech metalowych komponentów montażowych przeznaczonych do instalacji markizy Casablanca oraz Dakar marki Aluprof, przedstawionych na jednolitym białym tle. Każdy element jest oznaczony zieloną cyfrą w nawiasie umieszczoną powyżej. Pierwszy element, oznaczony numerem jeden, to masywny uchwyt ścienny z zintegrowanym mechanizmem regulacji kąta nachylenia. Posiada on kwadratową płytę podstawy z czterema fasolkowymi otworami montażowymi w rogach oraz wysunięte ramię o łukowatym kształcie, wyposażone w śrubę rzymską i sworznie blokujące. Środkowy element, oznaczony numerem dwa, to wspornik sufitowy o konstrukcji kątowej. Składa się z pionowej płyty montażowej z czterema owalnymi otworami oraz poziomej platformy wspartej na dwóch bocznych wzmocnieniach o zaokrąglonym profilu. Trzeci element, oznaczony numerem trzy, to wysoki uchwyt krokwiowy wykonany z grubej blachy stalowej wygiętej pod kątem prostym. Jego górna, pionowa część jest ścięta ukośnie i posiada cztery otwory regulacyjne rozmieszczone na różnych wysokościach, natomiast dolna, mniejsza płaszczyzna zawiera cztery mniejsze, okrągłe otwory do stabilnego przytwierdzenia elementu do boku krokwi. Wszystkie części są polakierowane na jednolity, matowy kolor szary, co zapewnia im odporność na korozję i estetyczny wygląd spójny z konstrukcją markizy Casablanca.

(Na przykładzie markiz wykorzystujących takie same uchwyty mocujące)

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU

W standardzie występuje uchwyt ścienny. Jeśli markizę chcemy zamocować do sufitu, należy dokupić wspornik sufitowy 2, który skręcamy ze standardowym uchwytem 1 co daje nam jedną całość.

1 – Standardowy uchwyt ścienny
2 – Standardowy uchwyt sufitowy
3 – Standardowy uchwyt krokwiowy

Uchwyt ścienny 1 zamontowany jest do głównej belki markizy. Po jego zespoleniu z belką markizy, należy go zabezpieczyć śrubą kontrującą, aby uniemożliwić samoistne wysunięcie się markizy z jej uchwytów. W miejscu gdzie jest ona widoczna śruba kontrująca, stosuje się prostokątne zaślepki w celu poprawienia estetyki (zaślepki widoczne na zdjęciach poniżej).

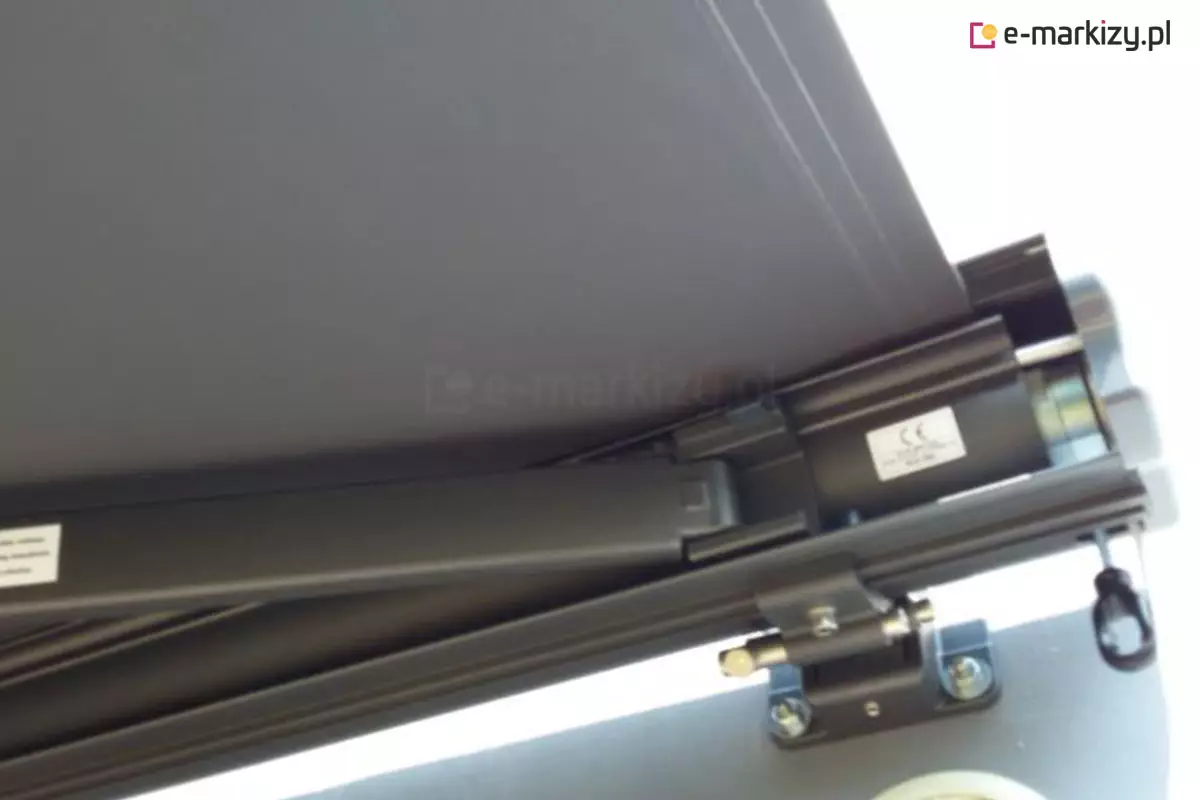

Prawy bok kasety markizy Dakar z widoczną zaślepką boczną, wyprowadzonym zaczepem do korby ręcznego sterowania, mocowaniem do ściany w osi ramienia oraz grafitową konstrukcją i antracytową tkaniną.

Montaż do ściany

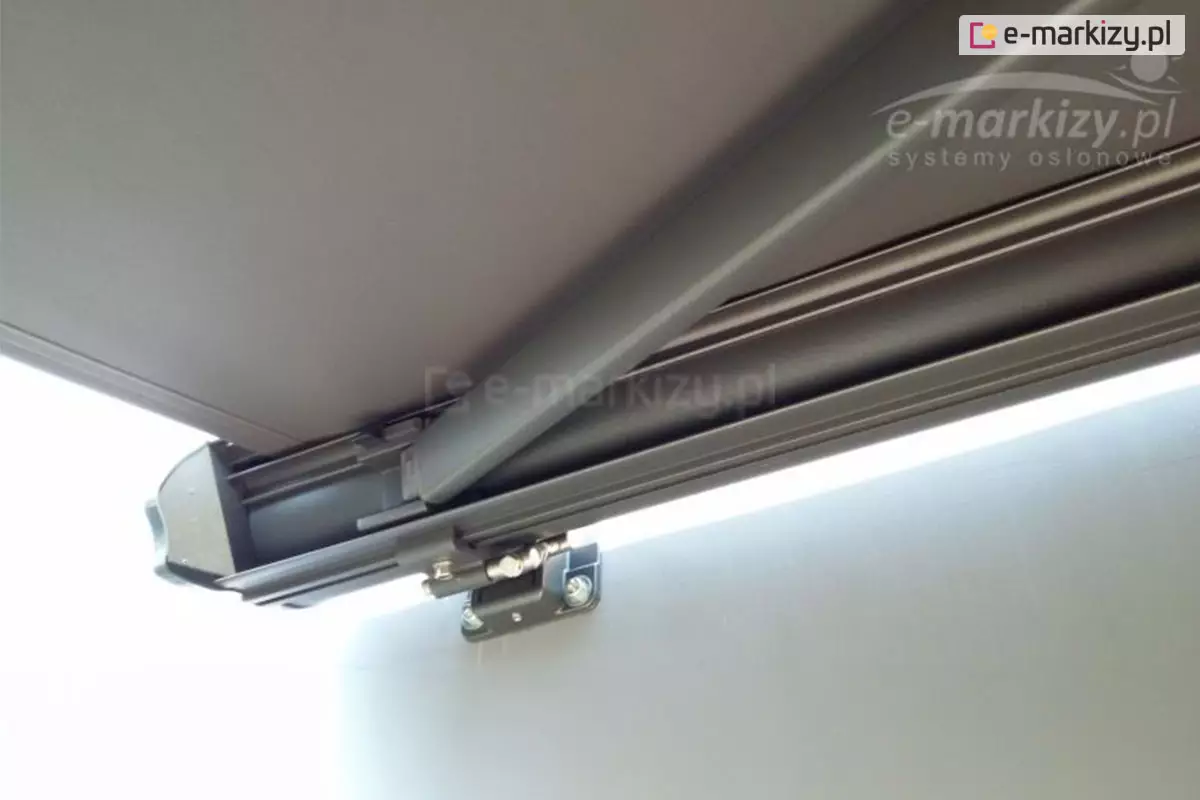

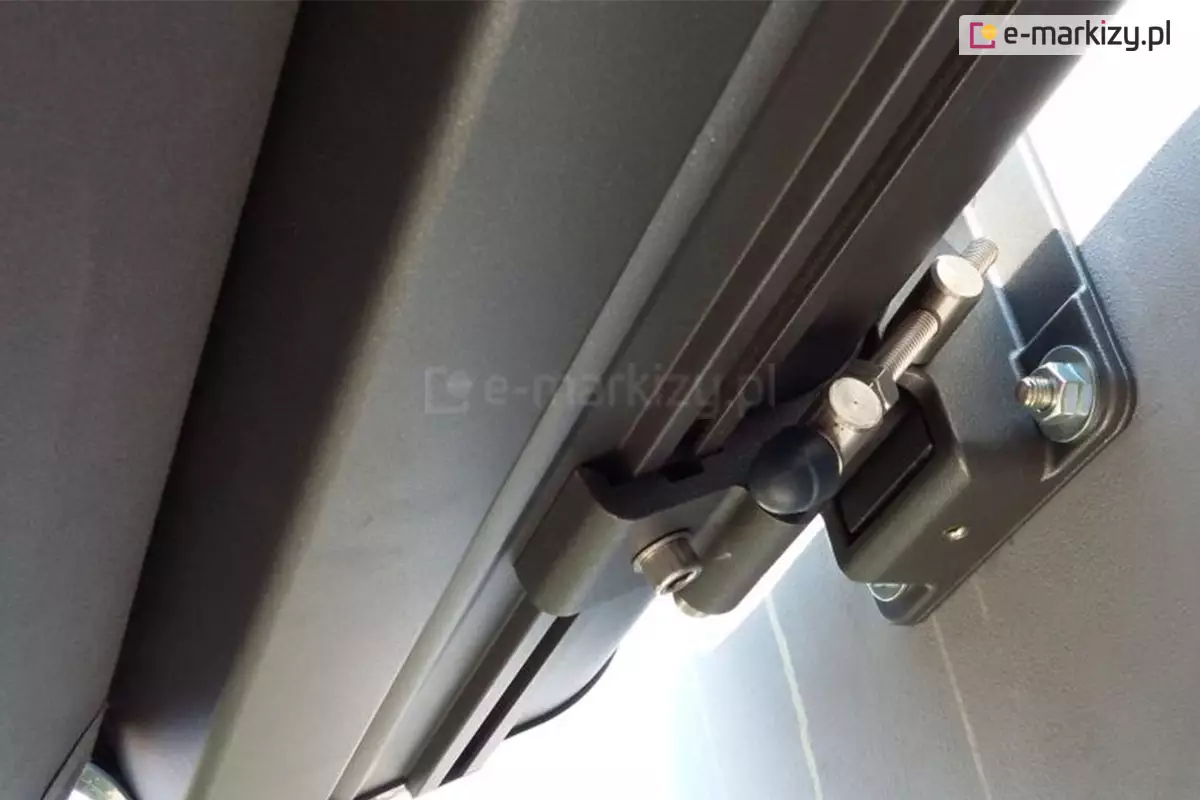

Masywna kaseta oraz konstrukcja montażowa ściennej markizy tarasowej Dakar, sfotografowana w zbliżeniu od dołu pod dużym kątem. Zdjęcie ma charakter techniczny i detalami ukazuje solidny, aluminiowy profil uchwytu oraz mechanizm regulacji kąta nachylenia osłony. Cały system utrzymany jest w eleganckiej, matowej kolorystyce głębokiego grafitu lub czerni. Centralnym punktem ujęcia jest stalowy, gruby uchwyt montażowy przykręcony bezpośrednio do gładkiej, szarej elewacji budynku za pomocą masywnych śrub i nakrętek kontrujących. Z uchwytem połączona jest belka kwadratowa markizy, na której osadzono mechanizm przegubowy z widocznymi śrubami rzymskimi i blokadami służącymi do precyzyjnego pozycjonowania ramion. Ponad elementami montażowymi przebiega podłużna linia szczelnie zamkniętej kasety osłonowej, chroniącej zwiniętą tkaninę przed czynnikami atmosferycznymi. Po lewej stronie kadru, w tle, widoczny jest fragment jasnego, bezchmurnego nieba, co tworzy wyraźny kontrast z ciemną i surową bryłą aluminiowych komponentów konstrukcji.

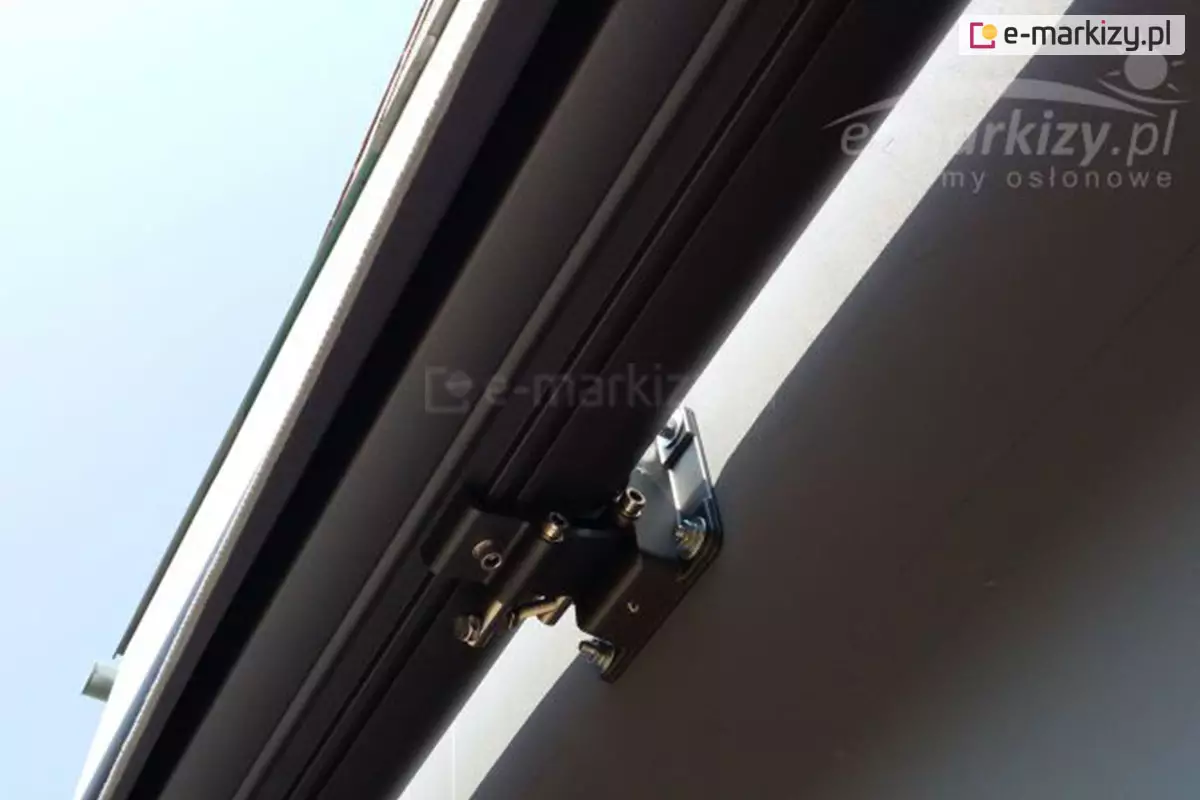

Zdjęcie prezentuje szczegółowe ujęcie techniczne mechanizmu mocującego oraz konstrukcji ramienia nowoczesnej markizy tarasowej dakar, widziane od dołu. Kluczowym elementem kompozycji jest duży, konsolowy uchwyt montażowy przytwierdzony do jasnej, gładkiej powierzchni ściany za pomocą dwóch solidnych śrub o sześciokątnych łbach. Uchwyt ten łączy się bezpośrednio z kasetą, która stanowi bazę szkieletu markizy oraz element nośny całego systemu. Wszystkie elementy metalowe, w tym rura, profil czołowy oraz ruchome ramię, są wykończone lakierem proszkowym w kolorze ciemnoszarym lub antracytowym o matowej teksturze. Na pierwszym planie widać przegub ramienia markizy, który charakteryzuje się precyzyjnym dopasowaniem elementów i estetycznym wykończeniem krawędzi. Materiał poszycia markizy, widoczny w górnej części zdjęcia, ma jednolity, szary odcień, harmonizujący z kolorem konstrukcji. Tkanina jest mocno napięta i wsunięta w specjalny kanał profilu, co zapewnia stabilność osłony. Całość konstrukcji sprawia wrażenie solidnej i odpornej na warunki atmosferyczne, a ujęcie z bliska pozwala dostrzec detale technologiczne, takie jak systemy regulacji kąta nachylenia ramienia oraz estetyczne zaślepki profili bocznych. Tło stanowi jasna, prawdopodobnie biała elewacja budynku, która mocno kontrastuje z ciemną kolorystyką systemów osłonowych, podkreślając ich nowoczesny design.

Zdjęcie prezentuje nowoczesną markizę Casablanca zamontowaną pod podbitką dachu białego budynku o minimalistycznej architekturze. Markiza Casablanca Aluprof charakteryzuje się pełną kasetą o opływowym kształcie, która w tym wariancie posiada konstrukcję w kolorze ciemnego antracytu lub czerni, co wyraźnie odcina się na tle jasnej elewacji. Poszycie markizy wykonane jest z gładkiego, jasnego materiału w odcieniu bieli lub bardzo jasnego kremu, który po całkowitym rozwinięciu tworzy dużą płaszczyznę ochrony przed słońcem. Konstrukcja wspierająca materiał opiera się na dwóch przegubowych ramionach o kanciastym profilu, które są wysunięte do przodu, zapewniając stabilność i odpowiednie napięcie tkaniny. System mocowania markizy Casablanca obejmuje szereg solidnych uchwytów przytwierdzonych bezpośrednio do dolnej części zadaszenia budynku. W tle widoczny jest rozległy ogród z soczystą, zieloną trawą oraz gęstym pasem niskich krzewów i roślinności ozdobnej, za którymi rozciąga się ściana wysokich liściastych drzew. Po prawej stronie zdjęcia znajduje się taras wyłożony jasnymi płytkami, który biegnie wzdłuż przeszklonej ściany parteru domu, a na jego krawędzi stoi nowoczesna, ciemna donica z rośliną. Perspektywa zdjęcia ujęta jest od dołu, co podkreśla techniczne aspekty budowy markizy oraz jej duży wysięg nad strefą wypoczynkową. Niebo jest jasne i lekko zamglone, co sugeruje słoneczny, ale nie upalny dzień, idealny do korzystania z osłony tarasowej.

Zamocowany do ściany pomalowanej na szaro konsolowy uchwyt ścienny do markizy Dakar i Casablanca w kolorze srebrzysty grafit. Mocowanie uchwytu do ściany za pomocą czterech śrub. W wystającej części uchwytu widoczne zagłębienie, w którym powinien się znaleźć rowek w dolnej części kasety markizy.

Specjalne uchwyty ścienne zapewniają bardzo dużą stabilność markizy Dakar

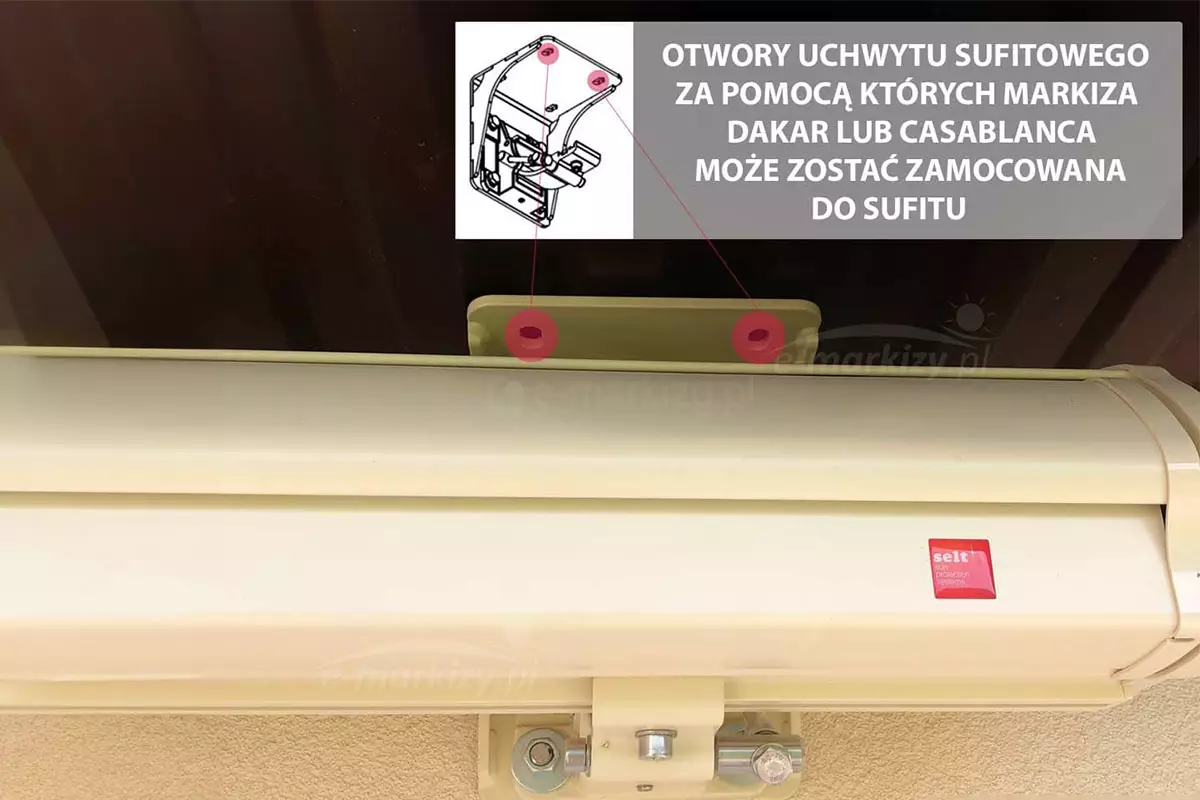

Zdjęcie techniczne prezentuje sposób montażu markizy tarasowej do sufitu, wskazując na konkretne elementy konstrukcyjne systemu markiza Casablanca. W centralnej części fotografii widoczna jest zamknięta kaseta markizy w kolorze kremowym lub jasnobeżowym, która jest zamocowana za pomocą solidnego stalowego uchwytu. Na górnej płaszczyźnie uchwytu, przylegającej bezpośrednio do ciemnej powierzchni sufitu, czerwonymi okręgami zaznaczono dwa otwory montażowe. Powyżej zdjęcia głównego umieszczono białą planszę informacyjną z szarym polem tekstowym oraz technicznym rysunkiem schematycznym wspornika. Rysunek ten szczegółowo obrazuje przekrój uchwytu sufitowego wraz z mechanizmem mocującym kasetę, gdzie również kolorem czerwonym wyróżniono miejsca na śruby montażowe. Napis na planszy wyjaśnia, że są to otwory uchwytu sufitowego, za pomocą których markiza Dakar lub Casablanca może zostać zamocowana do sufitu. Na obudowie kasety markizy, po prawej stronie, widoczna jest niewielka czerwona naklejka producenta Selt. Całość kompozycji ma charakter instruktażowy, pokazując praktyczne zastosowanie uniwersalnego uchwytu montażowego w warunkach rzeczywistych oraz na schemacie technicznym.

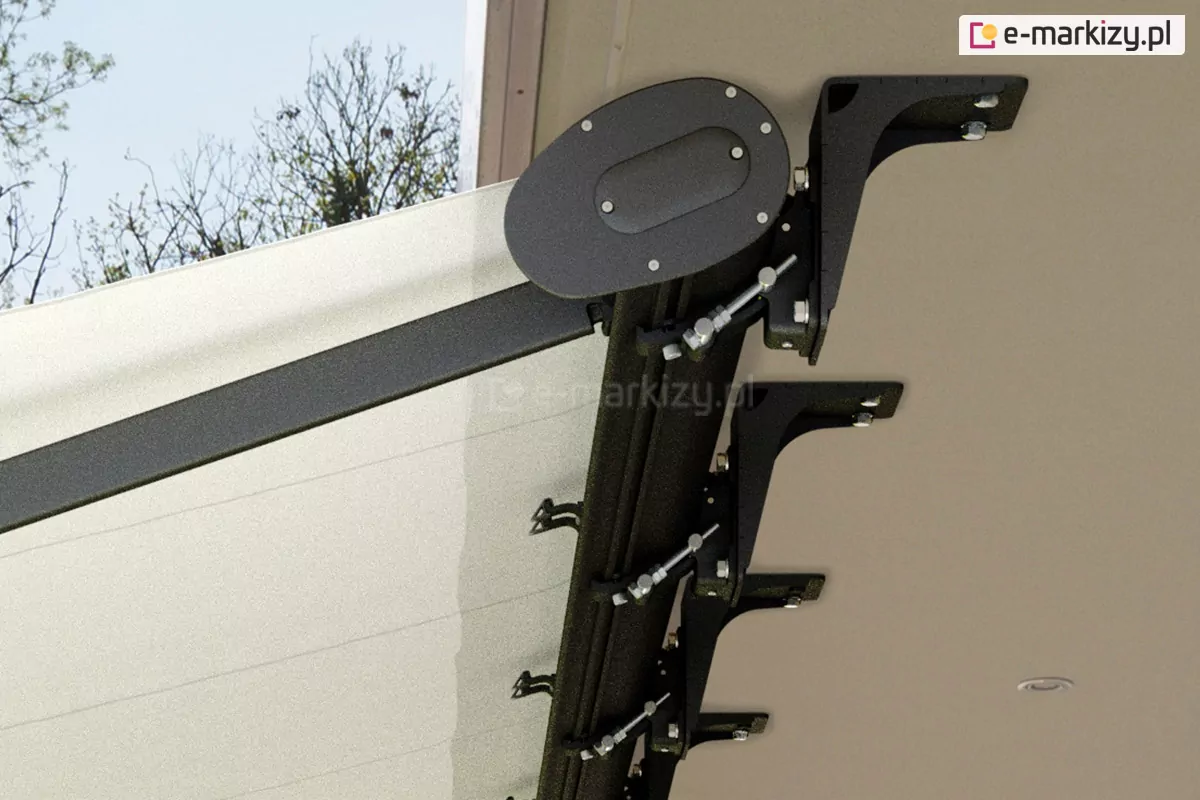

Zdjęcie prezentuje techniczne zbliżenie na system mocowania markizy Casablanca Aluprof, ukazane z perspektywy dolnej. Widoczny jest mechanizm montażowy przytwierdzony do spodu betonowego zadaszenia lub podbitki, składający się z serii solidnych, czarnych wsporników wykonanych z aluminium o porowatej strukturze. Każdy wspornik jest przymocowany do sufitu za pomocą stalowych śrub, a do nich za pomocą specjalnych klamer i śrub regulacyjnych przytwierdzona jest kaseta markizy. Po prawej stronie kadru widoczna jest boczna pokrywa kasety markizy Casablanca o owalnym kształcie, wykończona dyskretnymi nitami lub śrubami, również w kolorze matowego antracytu. Od konstrukcji odchodzi profilowane ramię przegubowe, które podtrzymuje jasne, białe poszycie tkaniny. Materiał markizy jest czysty i precyzyjnie napięty, a jego krawędź chowa się wewnątrz profilu kasety. W tle, po lewej stronie, widać fragmenty bezlistnych koron drzew na tle jasnego nieba, co sugeruje wczesnowiosenny lub jesienny okres montażu. Zdjęcie ma charakter instruktażowy, szczegółowo pokazując rozmieszczenie punktów podparcia i stabilność całej konstrukcji markizy Casablanca.

PRZYKŁADOWE ZDJĘCIA Z MONTAŻU MARKIZY CASABLANCA

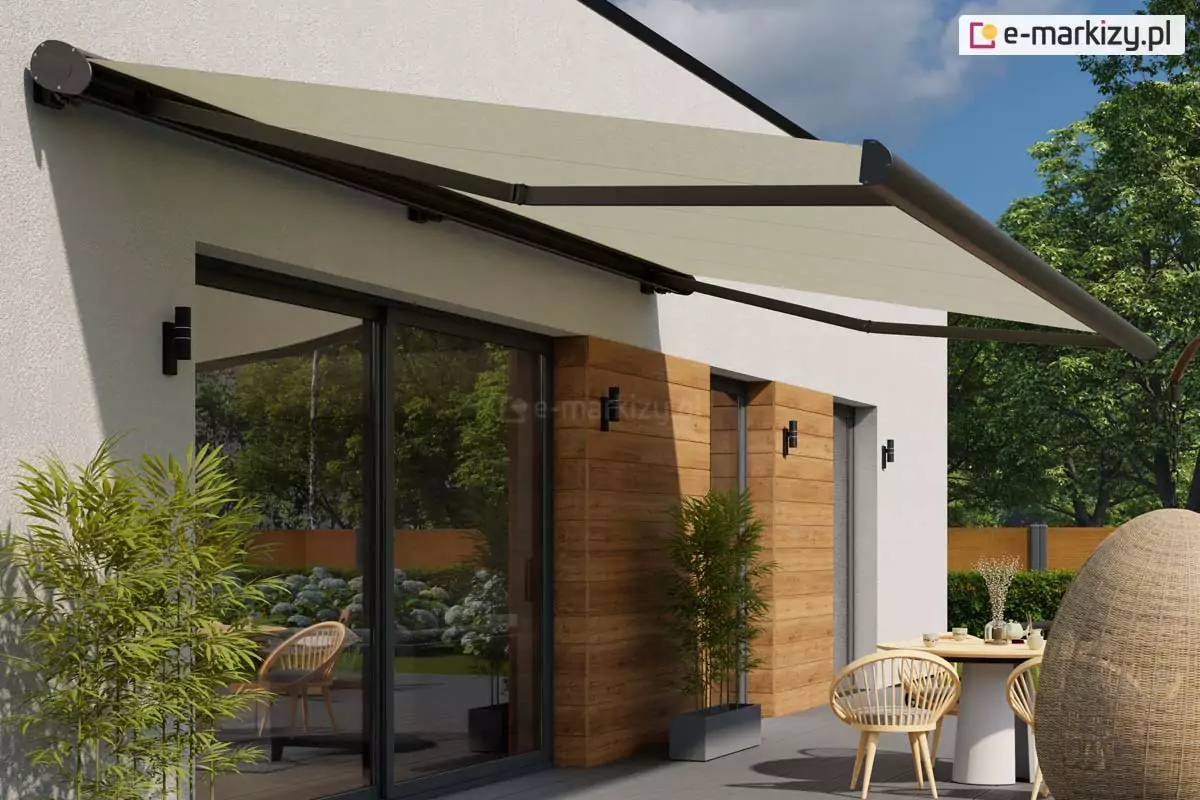

Zdjęcie przedstawia markizę Casablanca zamontowaną na bocznej ścianie nowoczesnego domu, w ujęciu ukazującym profil konstrukcji oraz strefę wypoczynkową. Markiza Casablanca posiada poszycie w kolorze beżowym lub piaskowym, które współgra z drewnianymi panelami elewacyjnymi umieszczonymi między oknami. Ciemnoantracytowa kaseta i ramiona markizy tworzą wyraźny kontrast z białą, tynkowaną ścianą budynku. Markiza jest częściowo rozwinięta, rzucając cień na taras wykonany z ciemnoszarych płyt. W strefie wypoczynkowej znajduje się okrągły biały stół z dopasowanymi, ażurowymi krzesłami z jasnego drewna oraz fragment wiszącego fotela typu kokon. Na elewacji zamontowane są pionowe, czarne oprawy oświetleniowe. W szklanych drzwiach tarasowych odbija się otaczająca dom zieleń oraz meble ogrodowe. Na brzegach tarasu widoczne są ozdobne rośliny w donicach oraz starannie zaplanowana roślinność ogrodowa w tle.

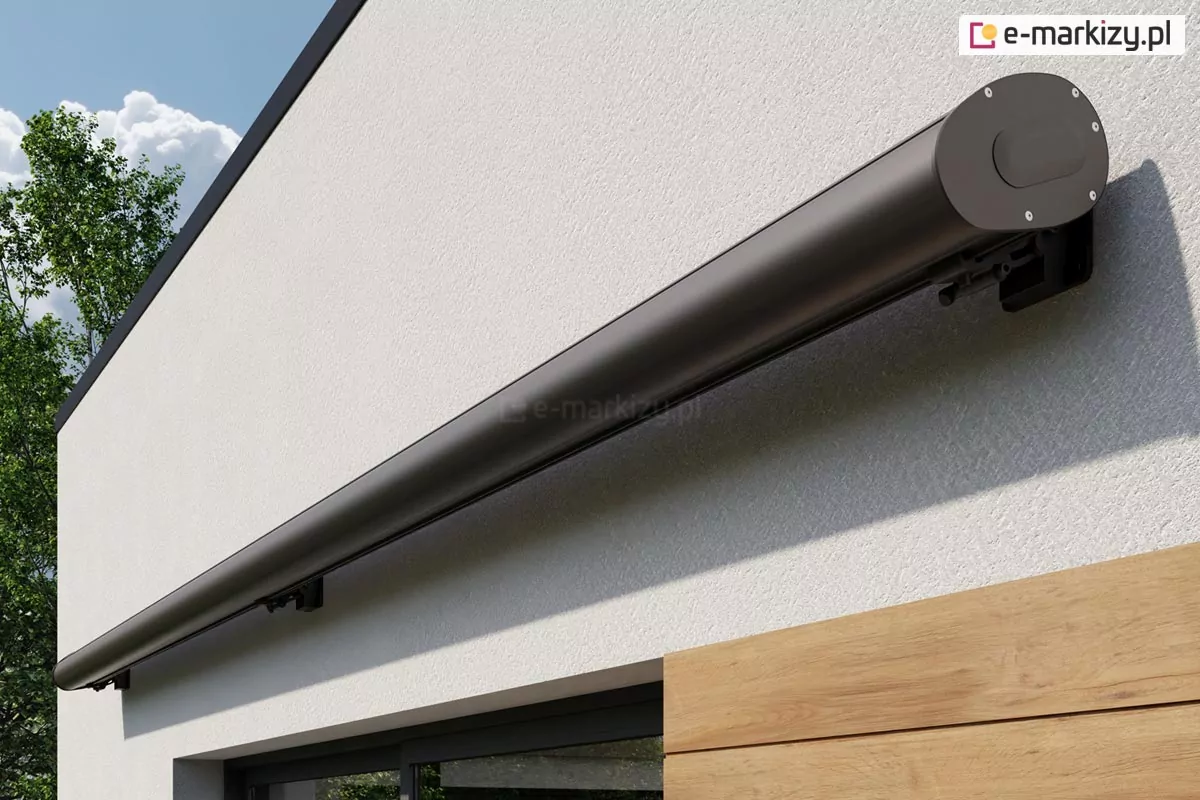

Zdjęcie prezentuje markizę Casablanca w stanie całkowitego złożenia, co pozwala na szczegółową obserwację jej budowy kasetowej. Markiza Casablanca jest zamontowana poziomo na białej, chropowatej elewacji nowoczesnego budynku, tuż nad linią okien i drewnianą dekoracyjną szalówką. Pełna kaseta urządzenia ma opływowy, owalny kształt i wykonana jest z aluminium lakierowanego na matowy, ciemnoantracytowy lub czarny kolor. Konstrukcja kasety szczelnie domyka się, całkowicie ukrywając wewnątrz materiał poszycia oraz ramiona przegubowe, co zapewnia ich ochronę przed niekorzystnymi warunkami atmosferycznymi, kurzem i zabrudzeniami. Na boku kasety widoczna jest estetyczna pokrywa boczna mocowana za pomocą dyskretnych śrub. Markiza Casablanca jest przytwierdzona do ściany za pomocą solidnych uchwytów montażowych, które są widoczne pod spodem profilu. Perspektywa zdjęcia ujęta z dołu i z boku podkreśla minimalistyczny design produktu oraz precyzję jego wykonania. W tle, po lewej stronie, widoczne są zielone korony drzew oraz fragment błękitnego nieba z białymi chmurami, co sugeruje montaż w otoczeniu ogrodowym. Górna krawędź elewacji wykończona jest ciemną obróbką blacharską, która kolorystycznie koresponduje z obudową markizy.

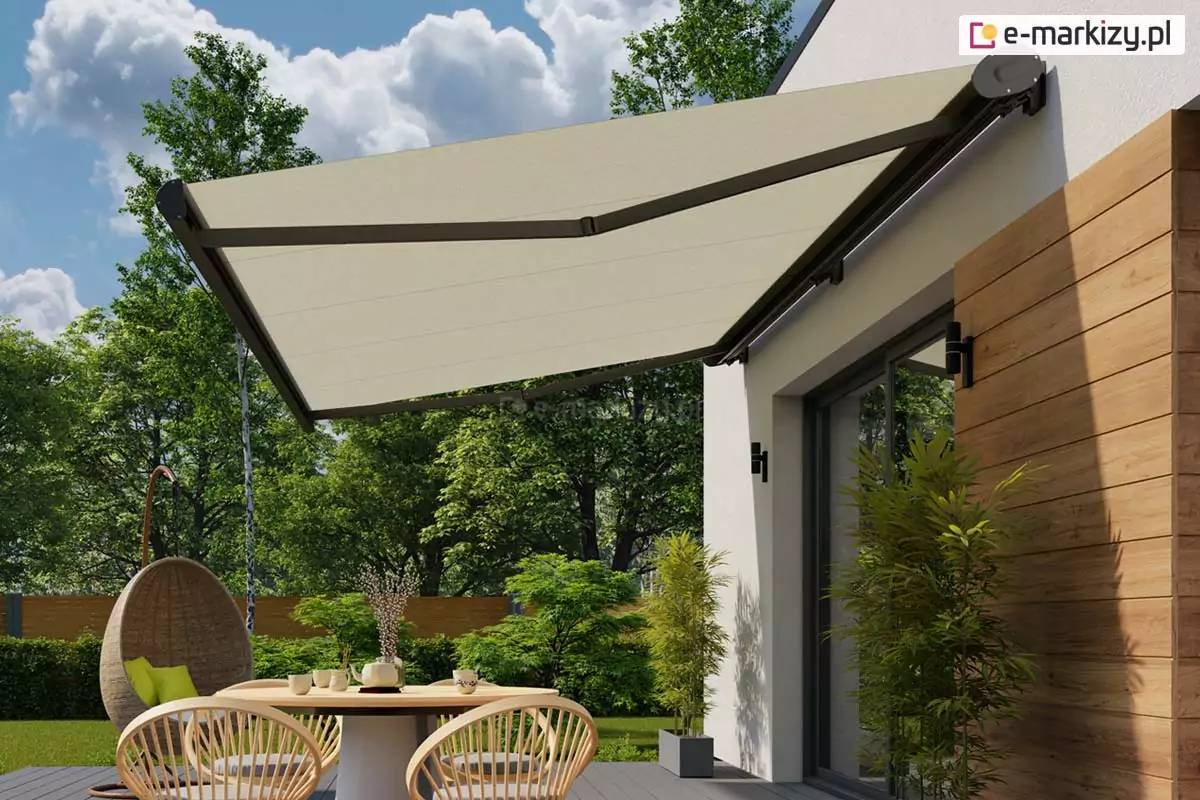

Zdjęcie prezentuje szeroką markizę Casablanca o imponującej rozpiętości 6 m szerokości, zamontowaną na bocznej ścianie nowoczesnego budynku mieszkalnego. Markiza Casablanca 6 m szerokości jest wyposażona w wysokiej jakości poszycie w odcieniu ciepłego beżu, które jest idealnie napięte dzięki trzem solidnym ramionom przegubowym wykonanym z aluminium w kolorze antracytowym. Dzięki dużej szerokości 6 m, markiza Casablanca tworzy rozległą strefę cienia, obejmującą niemal całą długość tarasu wykonanego z ciemnoszarych płyt. Konstrukcja kasetowa w kolorze ciemnego grafitu montowana jest do białej, tynkowanej elewacji z dodatkiem drewnianych paneli dekoracyjnych. Pod markizą znajduje się zaaranżowana przestrzeń wypoczynkowa z jasnym, okrągłym stołem, stylowymi ażurowymi krzesłami oraz wiszącym fotelem typu kokon z zielonymi poduszkami. W tle widoczny jest bogato urządzony ogród z gęstą roślinnością, drzewami liściastymi oraz niskimi krzewami ozdobnymi, co podkreśla funkcjonalność markizy jako elementu integrującego dom z naturą. Duże przeszklenia przesuwne prowadzące na taras odbijają otaczającą zieleń, a czarne, pionowe kinkiety na ścianie uzupełniają nowoczesną architekturę obiektu.

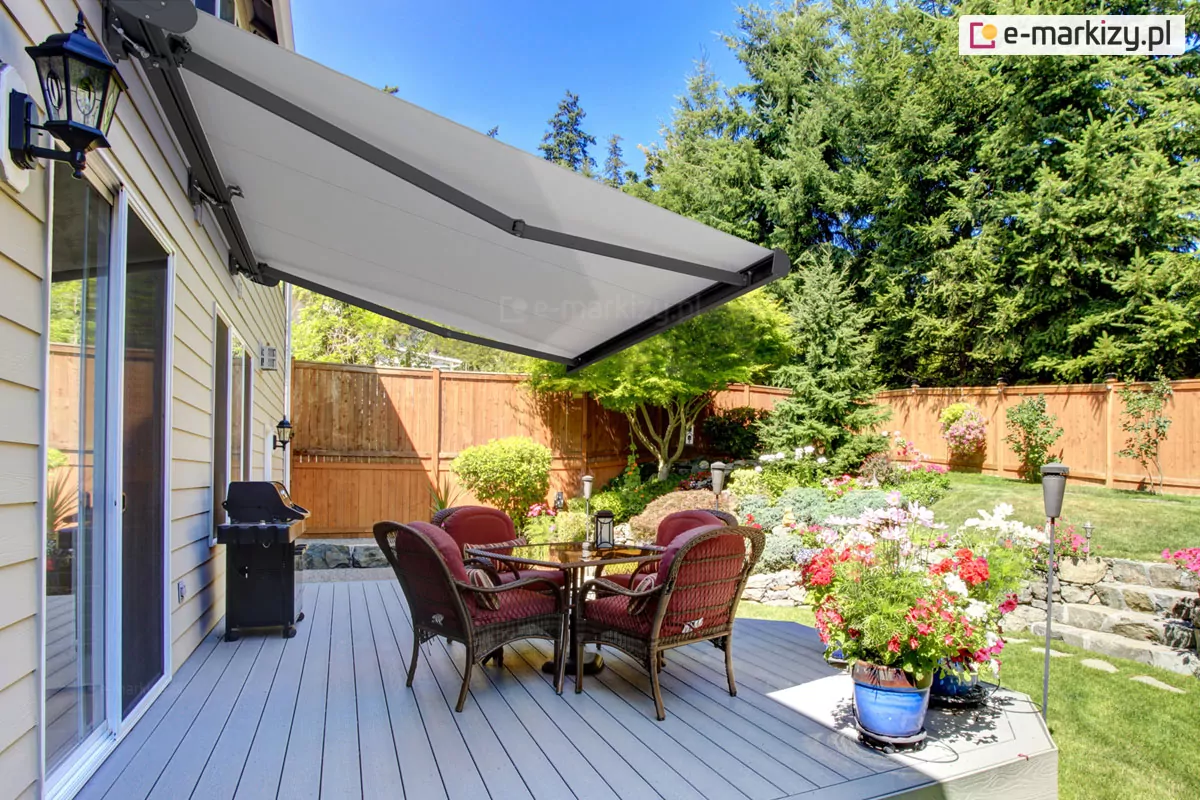

Zdjęcie prezentuje nowoczesną przestrzeń przydomową, w której głównym elementem jest w pełni rozwinięta markiza elektryczna Casablanca, zamontowana na elewacji domu wyłożonej jasnym sidingiem. Markiza posiada poszycie w kolorze białym lub bardzo jasnym szarym, które jest napięte na solidnej, antracytowej konstrukcji aluminiowej z ramionami przegubowymi. Dzięki napędowi, jakim dysponuje markiza elektryczna Casablanca, jej rozkładanie nad drewnianym tarasem odbywa się płynnie, zapewniając skuteczną ochronę przeciwsłoneczną dla strefy wypoczynkowej. Na tarasie z szarych desek kompozytowych ustawiono zestaw mebli ogrodowych składający się ze stołu ze szklanym blatem oraz czterech foteli z bordowymi poduszkami. Obok mebli widoczna jest duża donica z kolorowymi kwiatami oraz profesjonalny grill gazowy. W tle rozciąga się starannie wypielęgnowany ogród z gęstą ścianą wysokich drzew iglastych i liściastych, drewnianym ogrodzeniem oraz skalniakiem z ozdobnymi nasadzeniami. Na ścianie budynku, obok przeszklonych drzwi przesuwnych, zamontowana jest klasyczna latarnia zewnętrzna w czarnej oprawie. Całość kompozycji podkreśla komfort i funkcjonalność, jakie oferuje markiza elektryczna Casablanca w codziennym użytkowaniu ogrodu.

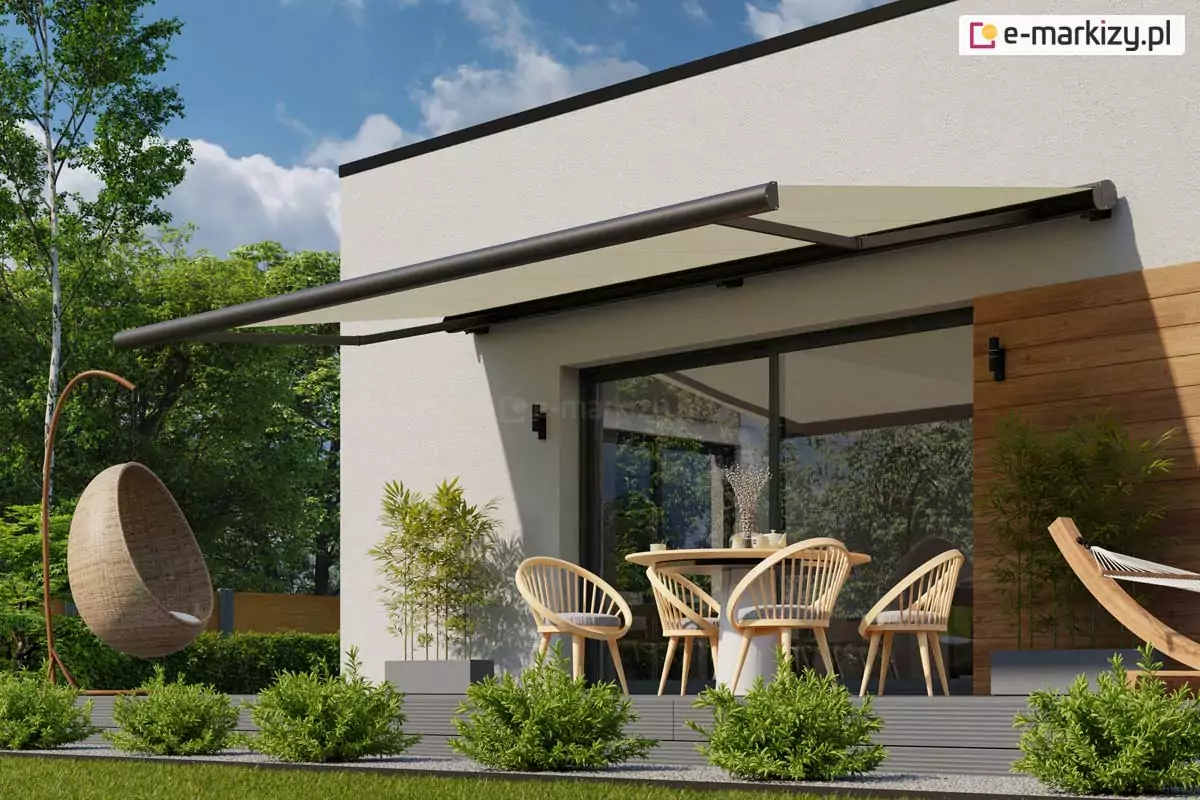

Zdjęcie prezentuje nowoczesną markizę przeciwsłoneczną Casablanca Aluprof w pełnym rozłożeniu, zamontowaną na białej elewacji budynku o minimalistycznej architekturze. Markiza przeciwsłoneczna Casablanca posiada poszycie w kolorze piaskowym lub beżowym, które rzuca głęboki, kojący cień na strefę wypoczynkową tarasu. Konstrukcja kasetowa oraz ramiona przegubowe urządzenia wykonane są z aluminium lakierowanego na matowy kolor antracytowy, co tworzy elegancki kontrast z jasną ścianą i drewnianą szalówką dekoracyjną. Pod markizą znajduje się zaaranżowana przestrzeń jadalniana z okrągłym stołem oraz czterema ażurowymi krzesłami z jasnego drewna, a obok widoczny jest fragment plecionego fotela wiszącego typu kokon. Na pierwszym planie, wzdłuż krawędzi tarasu wykonanego z szarych desek kompozytowych, posadzone są w żwirze niskie, zielone krzewy ozdobne o kulistym pokroju. W tle rozciąga się soczysty trawnik oraz gęsta ściana wysokich, zielonych drzew liściastych pod jasnym, lekko zachmurzonym niebem. Po prawej stronie kadru widoczny jest również fragment drewnianego stelaża hamaka, co podkreśla rekreacyjny charakter miejsca. Przeszklone drzwi tarasowe odbijają otaczający ogród, a czarne, pionowe kinkiety na elewacji dopełniają nowoczesny design bryły domu.

Galeria Zdjęć Markizy – Kliknij Tutaj

Strona dotyczy markizy tarasowej Casablanca firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
